Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad 320-15IKB / 320-17IKB
- Mã main
- NM-B241 · Rev 1.0
- CPU
- Intel Core i5-7200U
- GPU / VGA
- Intel HD Graphics 620 tích hợp (UMA)
- RAM
- 4GB DDR4-2133 onboard + 1 khe SO-DIMM
- Lưu trữ
- Ổ 2.5-inch SATA 6Gb/s và khe M.2
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

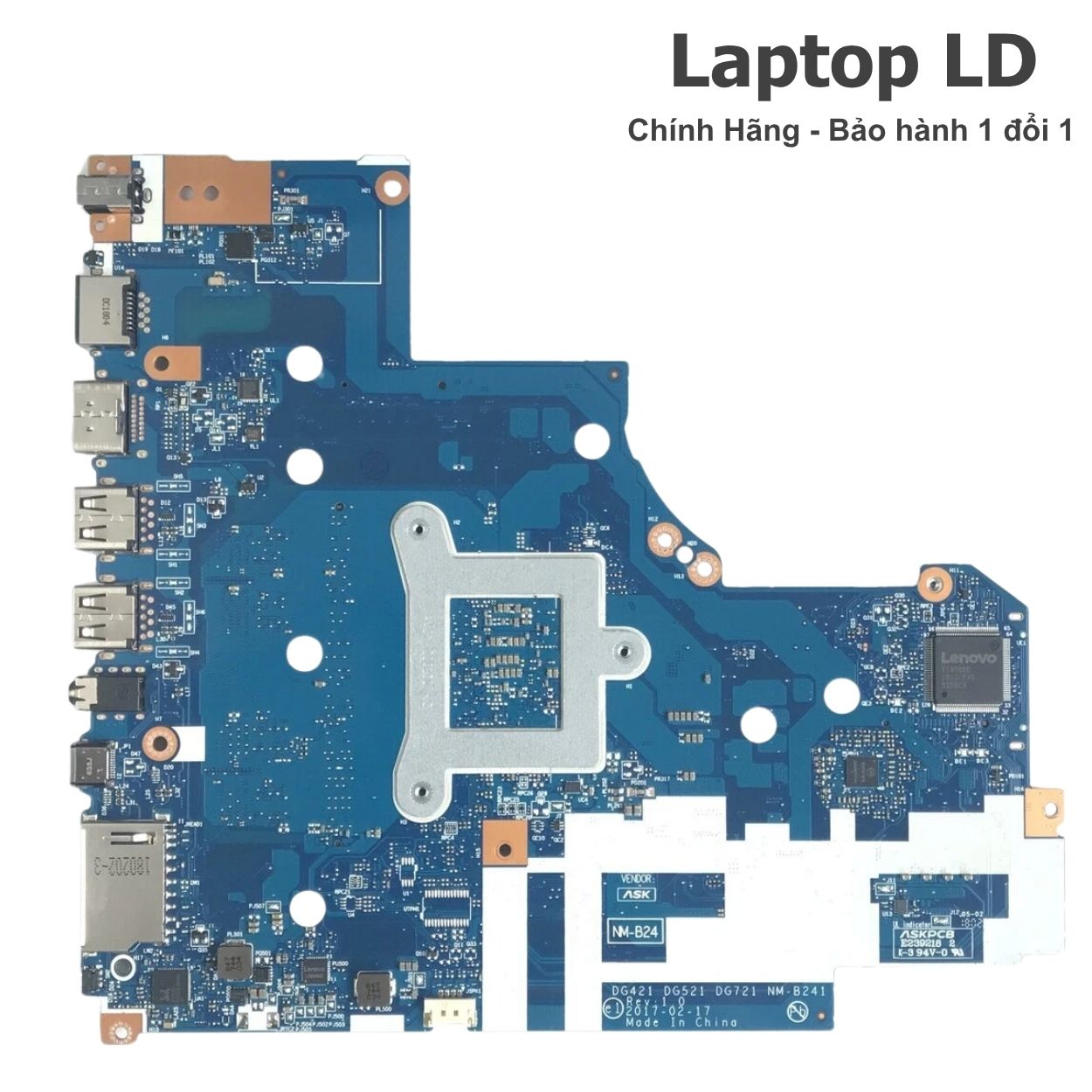

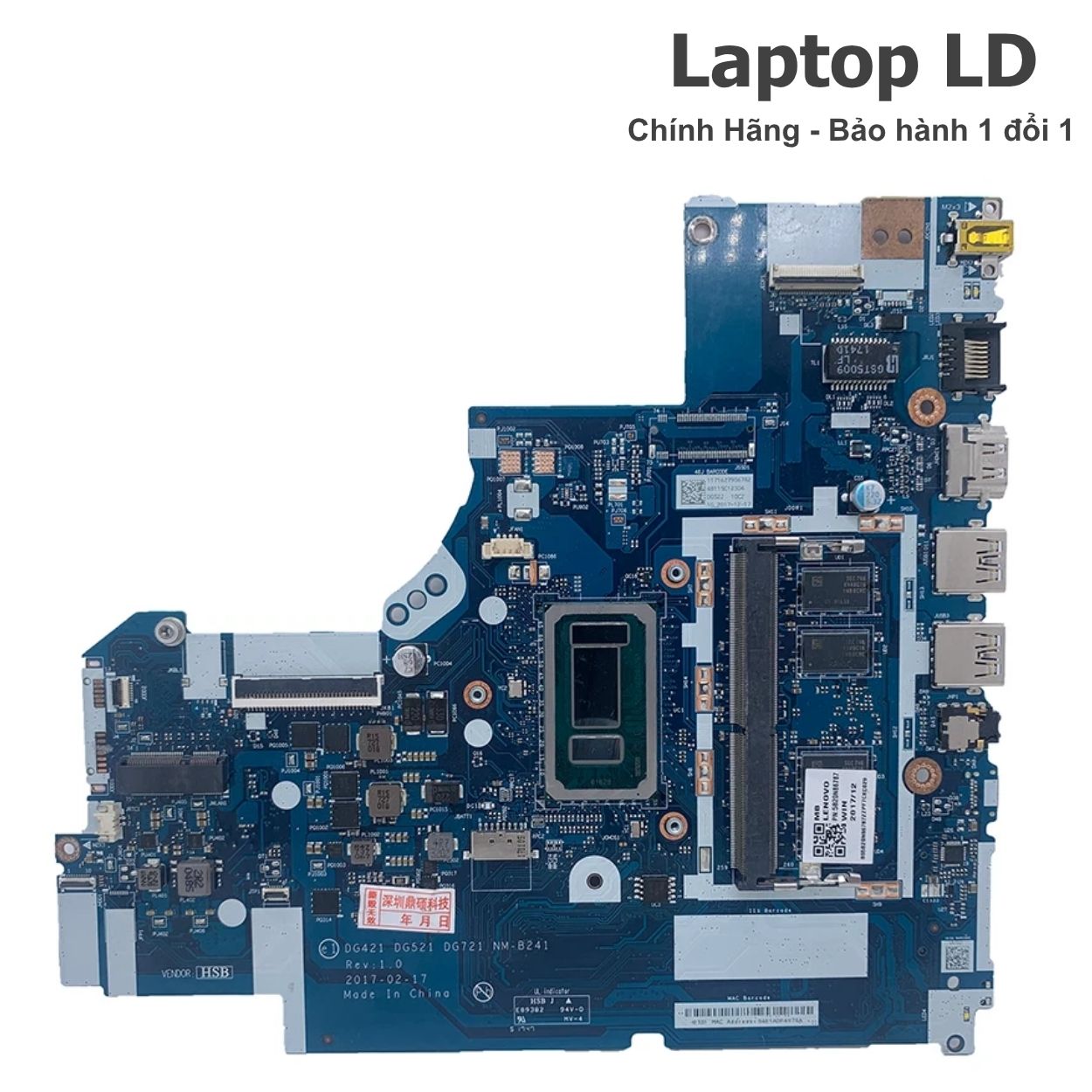

Main Lenovo IdeaPad 320-15IKB / 320-17IKB i5-7200U 4GB NM-B241 Rev 1.0
Mainboard DG421/DG521/DG721 NM-B241 Rev 1.0 dành cho nền Lenovo IdeaPad 320 Kaby Lake. Bản trong bài khóa Intel Core i5-7200U, Intel HD Graphics 620 UMA và 4GB DDR4-2133 hàn trên bo; FRU 5B20N86620 được Lenovo HMM liệt kê cho đúng i5-7200U UMA 4GB.
Hỗ trợ trước khi mua: Laptop LD đối chiếu đúng NM-B241 Rev 1.0, CPU i5-7200U, RAM onboard, FRU và layout cổng trước khi giao. Lenovo PSREF xếp i5-7200U vào 320-15IKB/320-17IKB; tên 320-15ISK/320-17ISK chỉ nên dùng khi tem máy và FRU thực tế xác nhận tương thích.
Hạng mục kiểm tra Nguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Lenovo PSREF xác nhận i5-7200U thuộc 320-15IKB và 320-17IKB; 320-15ISK/320-17ISK chính thức là nhánh Core thế hệ 6. Repair ecosystem có tài liệu NM-B241 gắn nhãn ISK/IKB, vì vậy bài công khai chuẩn hóa về IKB để tránh sai thế hệ CPU.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad 320-15IKB / 320-17IKB
- Mã main / PCB
- DG421 / DG521 / DG721 · NM-B241

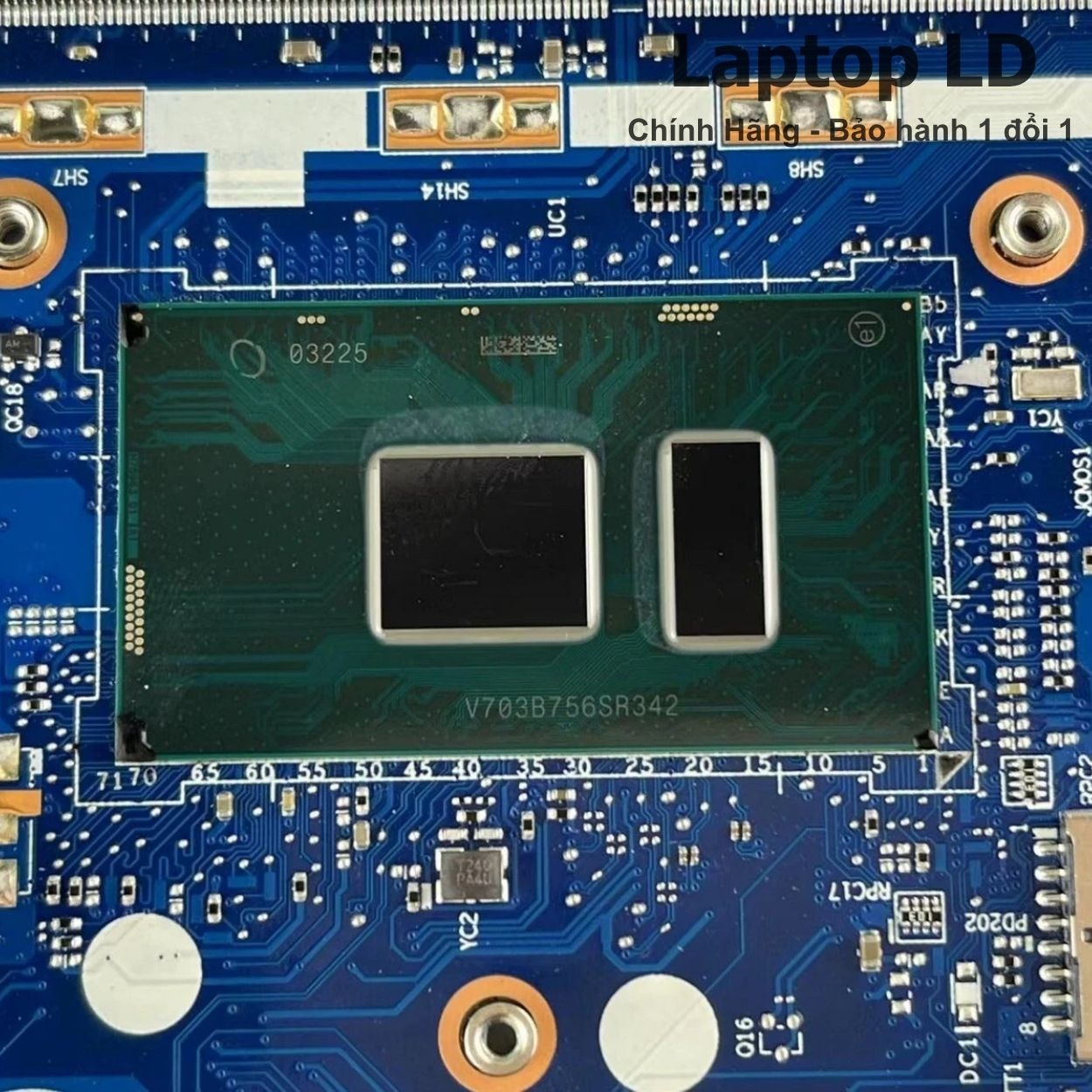

- CPU / SoC
- Intel Core i5-7200U · 2 nhân 4 luồng · 2.50GHz, Turbo tối đa 3.10GHz
- RAM / bộ nhớ
- 4GB DDR4-2133 onboard + 1 khe SO-DIMM · nền tảng hỗ trợ tối đa 16GB
- GPU / VGA
- Intel HD Graphics 620 tích hợp (UMA)
- SSD / lưu trữ
- Ổ 2.5-inch SATA 6Gb/s và khe M.2 PCIe SSD trên cấu hình IKB hỗ trợ
- Cổng ngoài
- 2× USB 3.1 Gen 1 Type-A; 1× USB 3.1 Type-C Gen 1; HDMI 1.4b; RJ45 Gigabit Ethernet; khe đọc thẻ 4-trong-1; audio combo 3.5mm
- Không dây
- Wi-Fi 802.11ac 1×1 + Bluetooth 4.1 qua module M.2 theo Lenovo PSREF
Thông số kỹ thuật bổ sung

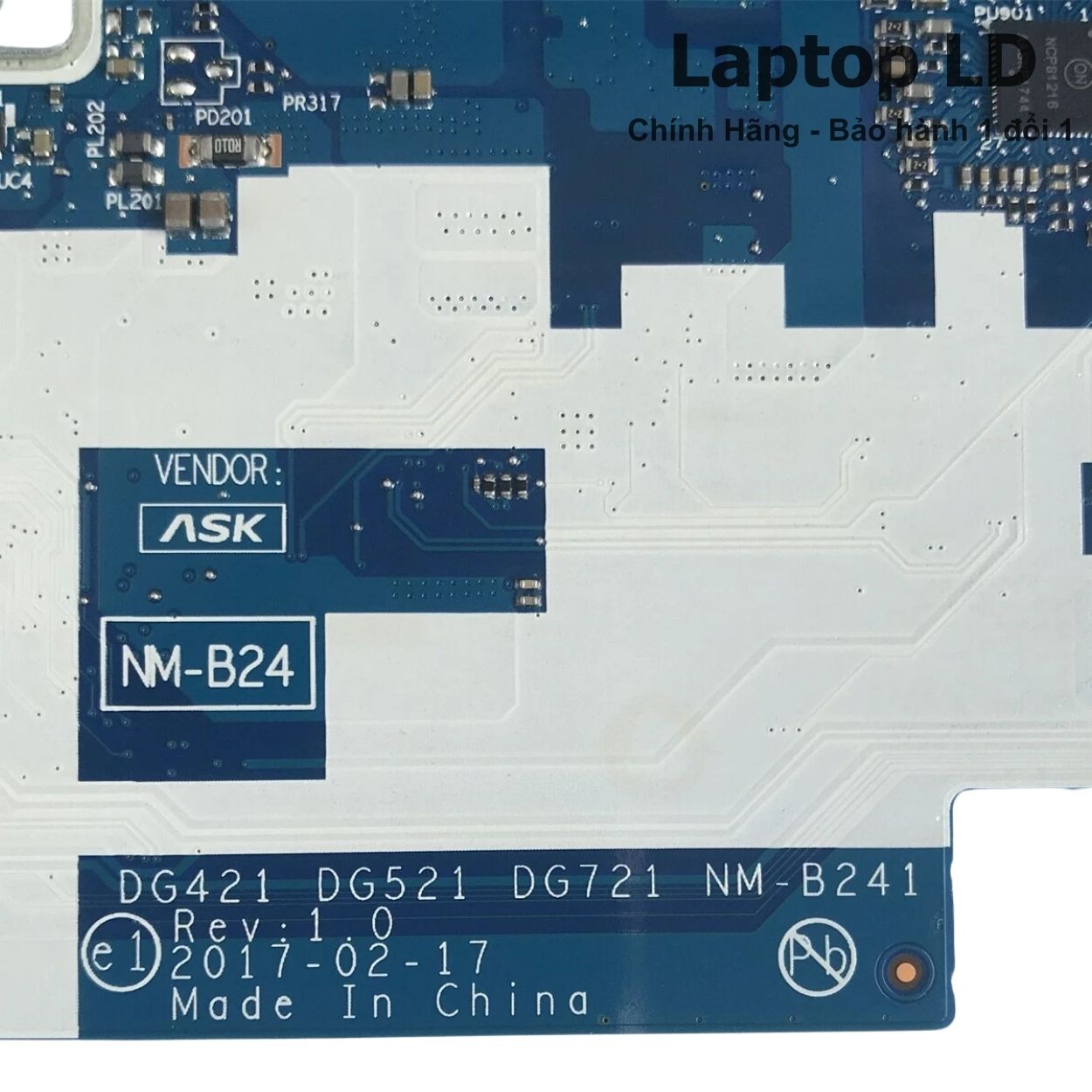

| Board revision | DG421 / DG521 / DG721 · NM-B241 Rev 1.0. BoardView R10 và schematic Rev 1.0 được ghi nhận cho platform này; repair resources xác nhận BIOS SPI 8MB và EC firmware 128KB. |
|---|---|
| OEM part / FRU / SPS / DP/N | FRU 5B20N86620 = i5-7200U + UMA + 4GB onboard + Windows; 5B20N86591 = cùng cấu hình phần cứng non-Windows. Các board NM-B242 như 5B20N86360/5B20N86531 là nhánh GeForce 920MX và không được gộp với NM-B241 UMA của bài này. |

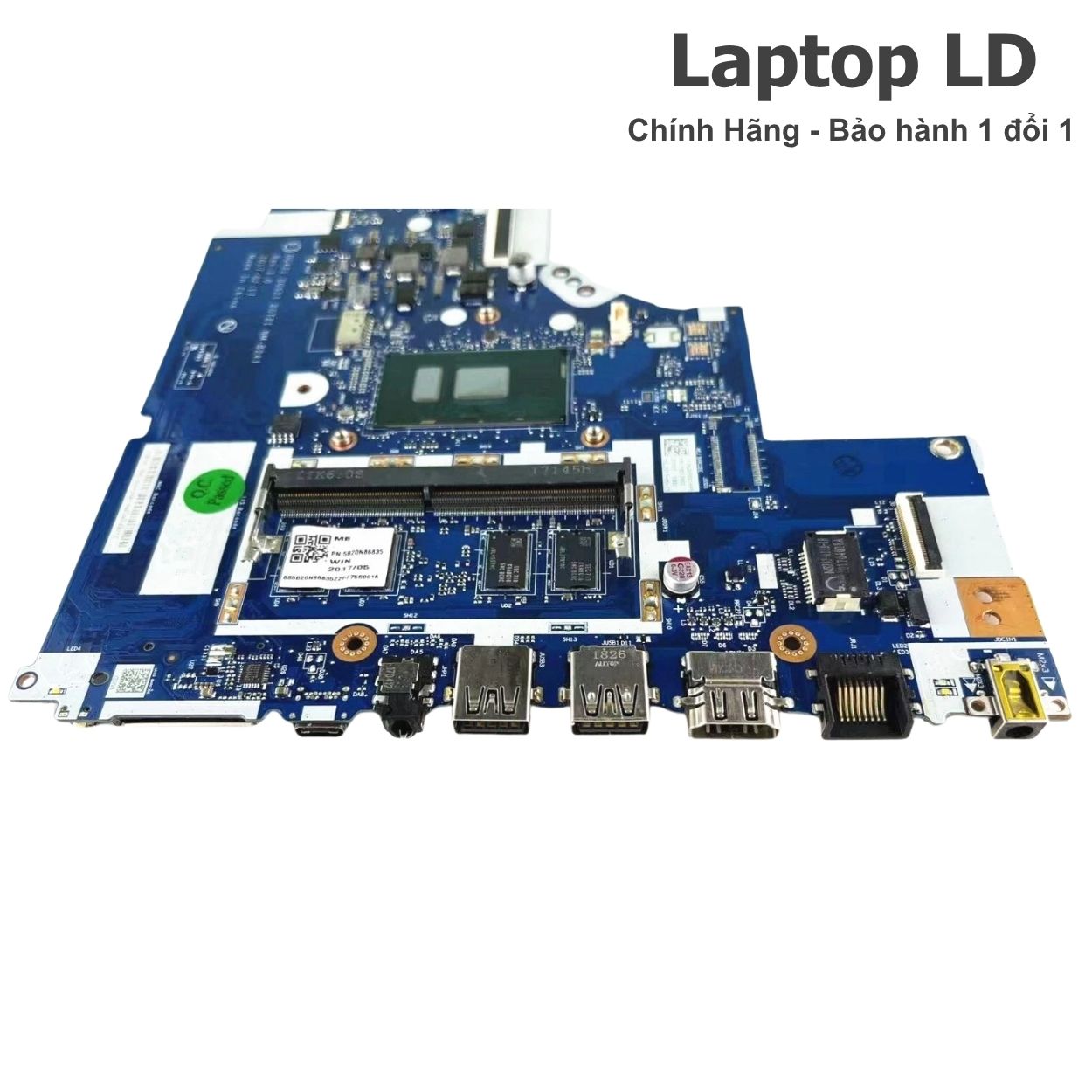

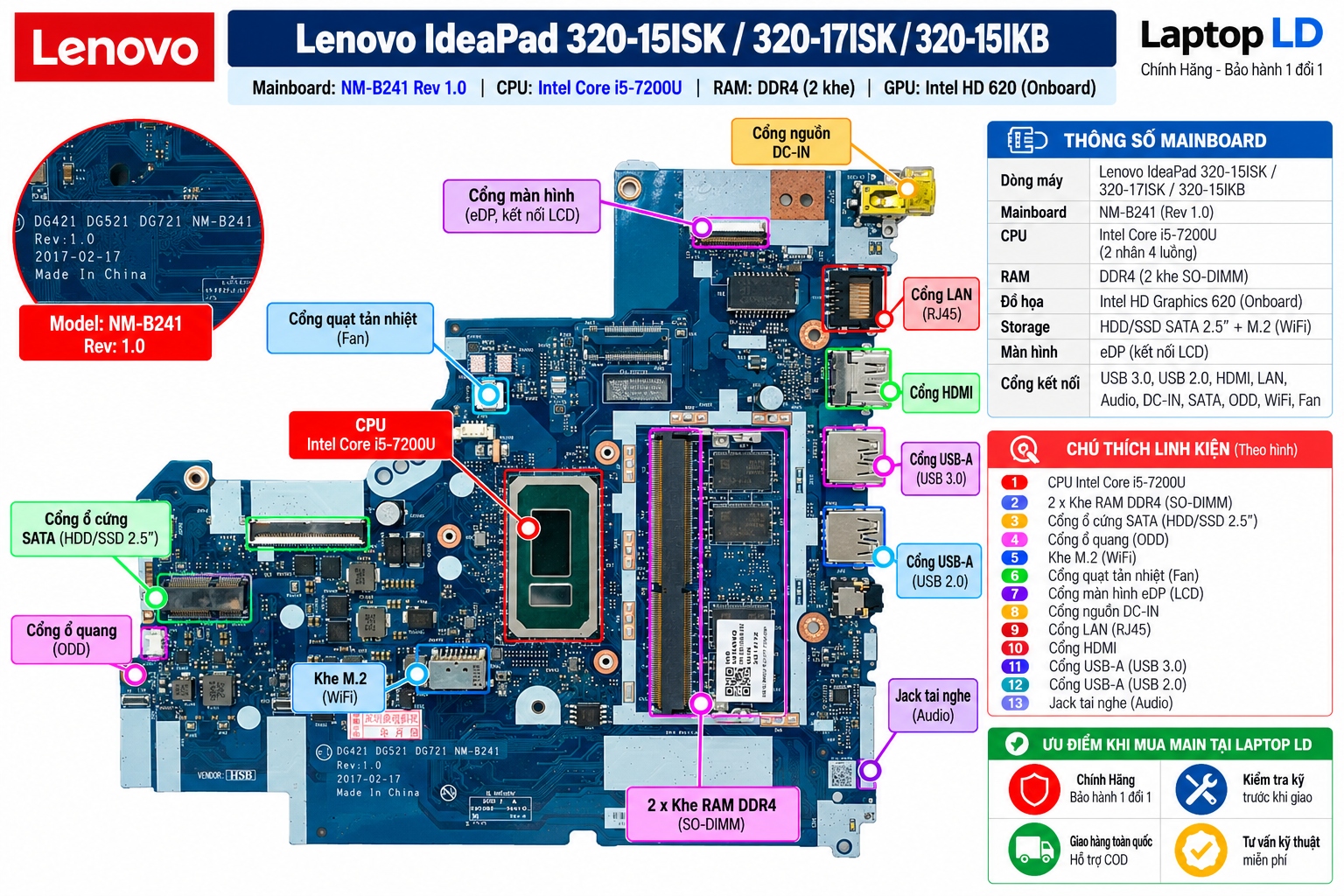

| Kết nối / I/O đặc trưng | 4GB DDR4-2133 onboard + 1 khe SO-DIMM; 2.5-inch SATA; M.2 PCIe SSD trên cấu hình IKB; 2 USB-A Gen1; 1 USB-C Gen1; HDMI 1.4b; RJ45; card reader; audio combo. |
| BIOS / firmware | Dùng BIOS đúng NM-B241 Rev 1.0 và đúng model/MTM. Repair resources ghi SPI NOR 8MB cùng ECROM 128KB; trước khi nạp cần sao lưu BIOS/EC gốc và giữ nguyên serial/UUID/ME region. |
| Tản nhiệt / adapter | Lenovo PSREF công bố adapter 45W hoặc 65W và pin tích hợp 30Wh hoặc 35Wh cho dòng IdeaPad 320 IKB. Sau thay main cần kiểm tra quạt, heatsink, sạc và nhiệt độ i5-7200U. |

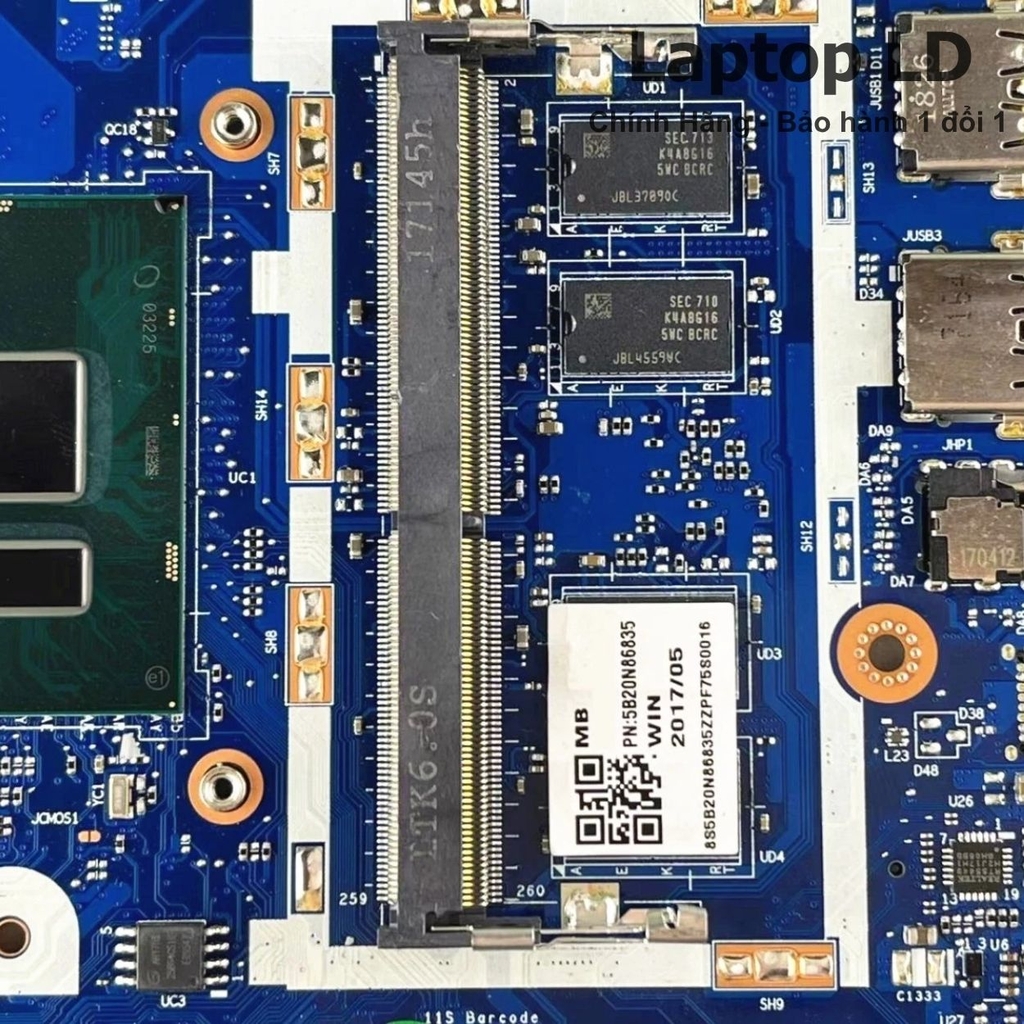

| Ghi chú cấu hình | CPU i5-7200U, Intel HD 620 và 4GB DDR4 onboard thuộc system board FRU 5B20N86620. Khe SO-DIMM, SSD/HDD và WLAN là phần có thể tháo/chuyển. Không ghi 2 khe RAM rời vì platform dùng RAM hàn + 1 SO-DIMM. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i5-7200U · UMA · Windows | Core i5-7200U · Intel HD Graphics 620 | 4GB DDR4 onboard + 1 SO-DIMM · FRU 5B20N86620 | NM-B241 Rev 1.0 · đúng nhánh UMA; đối chiếu tem FRU và MTM trước khi thay |
| i5-7200U · UMA · non-Windows | Core i5-7200U · Intel HD Graphics 620 | 4GB DDR4 onboard + 1 SO-DIMM · FRU 5B20N86591 | Không gộp với NM-B242/GeForce 920MX hoặc các board discrete khác dù cùng họ DG421/DG521/DG721 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc không khởi động | Adapter 45/65W, jack nguồn, pin, nguồn 3V/5V, EC hoặc chạm chập trên main. | Thử adapter đúng chuẩn, cô lập pin khi cần rồi đo nguồn vào, 3V/5V always và các tín hiệu nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, bật rồi tắt | BIOS/ME, EC, RAM onboard/SO-DIMM, màn/cáp, nguồn CPU hoặc lỗi phần cứng trên system board. | Thử SO-DIMM đã biết tốt, kiểm tra BIOS/EC, POST và xuất hình HDMI; đối chiếu nguồn CPU/RAM trước khi khoanh vùng. |
| Không nhận đủ RAM, treo hoặc lỗi bộ nhớ | 4GB DDR4 onboard, khe SO-DIMM, module rời, nguồn RAM hoặc đường tín hiệu. | Kiểm tra BIOS nhận 4GB onboard, thử SO-DIMM DDR4-2133 tốt và chạy memory diagnostics để tách lỗi module khỏi phần RAM hàn trên main. |
| Không nhận HDD/SSD hoặc lỗi boot | Ổ 2.5-inch SATA, SSD M.2 PCIe, cáp/connector, nguồn lưu trữ hoặc thiết lập BIOS. | Thử ổ 2.5-inch và SSD M.2 tương thích đã biết tốt, kiểm tra nhận diện trong BIOS, cáp SATA và nguồn lưu trữ. |
| USB-C/USB-A, HDMI hoặc LAN hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, nguồn cổng, controller hoặc đường tín hiệu trên main. | Dùng thiết bị đã biết tốt kiểm tra riêng USB-A, USB-C Gen1, HDMI 1.4b và RJ45 để khoanh vùng cổng/controller. |
| Wi-Fi/Bluetooth hoặc card reader hoạt động không ổn định | Driver, module WLAN M.2, anten, card reader, nguồn module hoặc BIOS. | Kiểm tra driver, anten và module WLAN; thử module tương thích tốt, đồng thời kiểm tra card reader bằng thẻ đã biết tốt để tách lỗi ngoại vi khỏi main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng IdeaPad 320-15IKB/320-17IKB, NM-B241 Rev 1.0, i5-7200U, RAM onboard và FRU; chuyển SO-DIMM, SSD/HDD, WLAN phù hợp sang main thay thế. Sau lắp kiểm tra BIOS/EC, RAM, lưu trữ, USB-C, HDMI, LAN, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad 320-15IKB 320-17IKB i5-7200U NM-B241 Rev 1.0
i5-7200U NM-B241 nên ghi 320-15ISK / 320-17ISK hay 320-15IKB / 320-17IKB?
Theo Lenovo PSREF, i5-7200U thuộc 320-15IKB và 320-17IKB. Các model 320-15ISK/320-17ISK chính thức dùng Core thế hệ 6; vì vậy bài công khai chuẩn hóa về IKB, còn tương thích thực tế phải đối chiếu MTM/FRU.
RAM trên NM-B241 i5-7200U có phải 2 khe SO-DIMM không?
Không. Bản FRU 5B20N86620 có 4GB DDR4-2133 hàn trên main và một khe SO-DIMM; Lenovo PSREF nêu nền tảng hỗ trợ tối đa 16GB.
FRU nào đúng cho NM-B241 i5-7200U UMA 4GB?
Lenovo HMM liệt kê 5B20N86620 cho bản Windows và 5B20N86591 cho bản non-Windows, cùng i5-7200U, UMA và 4GB onboard.
NM-B241 i5-7200U có GeForce 920MX không?
Bài này khóa NM-B241 UMA Intel HD 620. Lenovo HMM liệt kê các board discrete GeForce 920MX dưới nhánh NM-B242 với FRU khác, vì vậy không gộp GPU rời vào sản phẩm NM-B241 UMA.
Cần tư vấn trước khi đặt hàng?
Trung Tâm Laptop LD
Cơ sở 1: Khương Trung – Thanh Xuân – Hà Nội.
Cơ sở 2: Thị trấn Khoái Châu – Hưng Yên.
Hỗ trợ kỹ thuật: 8:00–18:00.
