Laptop LD • Main HP ZBook Power G10
Thay main HP ZBook Power 15.6 G10 i7-13700H DAXW5IMBCE0 đúng mã
Đúng board DAXW5IMBCE0 REV E, CPU i7-13700H, Intel Iris Xe Graphics và NVIDIA RTX 2000 Ada 8GB GDDR6, hai khe RAM DDR5-5200 cùng hai khe SSD M.2 2280 PCIe Gen4 x4. Laptop LD hỗ trợ đối chiếu mã PCB, HP spare number, cấu hình GPU rời, RAM, SSD, BIOS, màn hình, sạc HP Smart 150W, Thunderbolt 4, HDMI 2.1, LAN RJ-45 và các đường nguồn trước khi sửa hoặc thay bo mạch.
- DAXW5IMBCE0 REV E
- CPU i7-13700H
- RTX 2000 Ada 8GB
- 2 khe RAM DDR5
- 2 khe SSD Gen4
- Thunderbolt 4
Xác thực kỹ thuật: DAXW5IMBCE0 REV E là nền bo mạch của HP ZBook Power 15.6 inch G10 dùng CPU Intel dòng H thế hệ 13. Bản trong bài sử dụng i7-13700H và NVIDIA RTX 2000 Ada 8GB GDDR6; HP spare number có thể khác nhau theo khu vực, hệ điều hành, revision và lô sản xuất nên tem trắng trên main phải được đối chiếu cùng mã PCB.

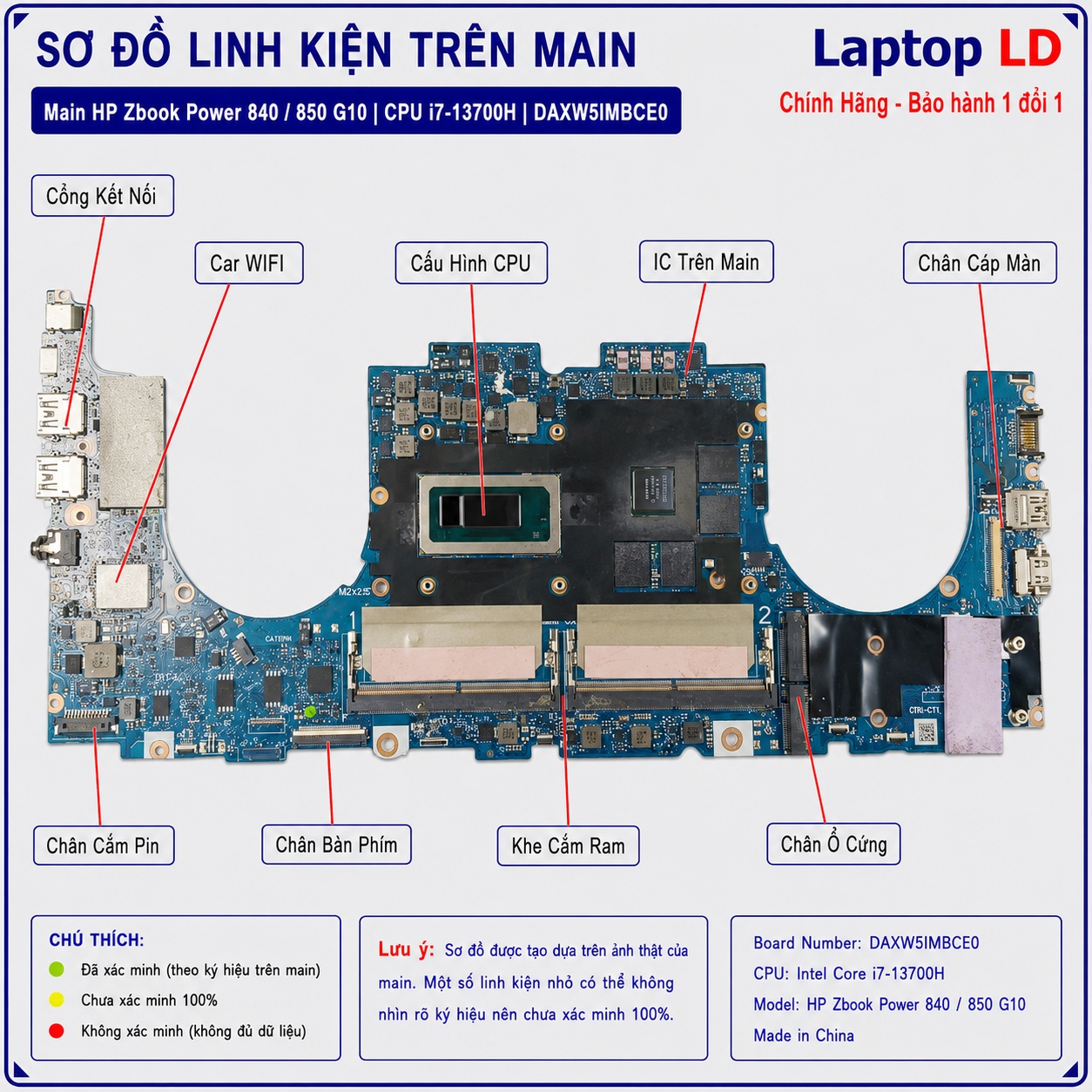

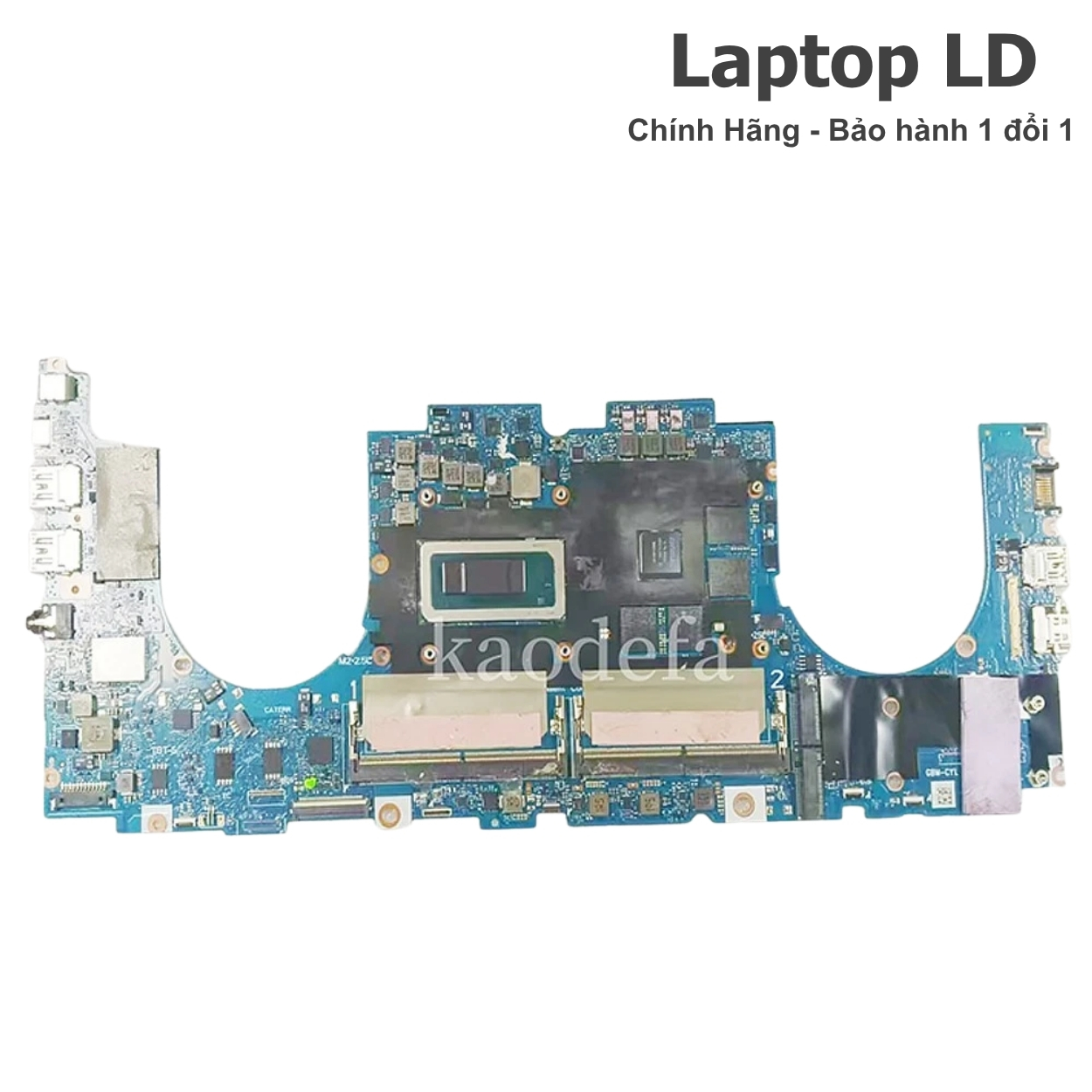

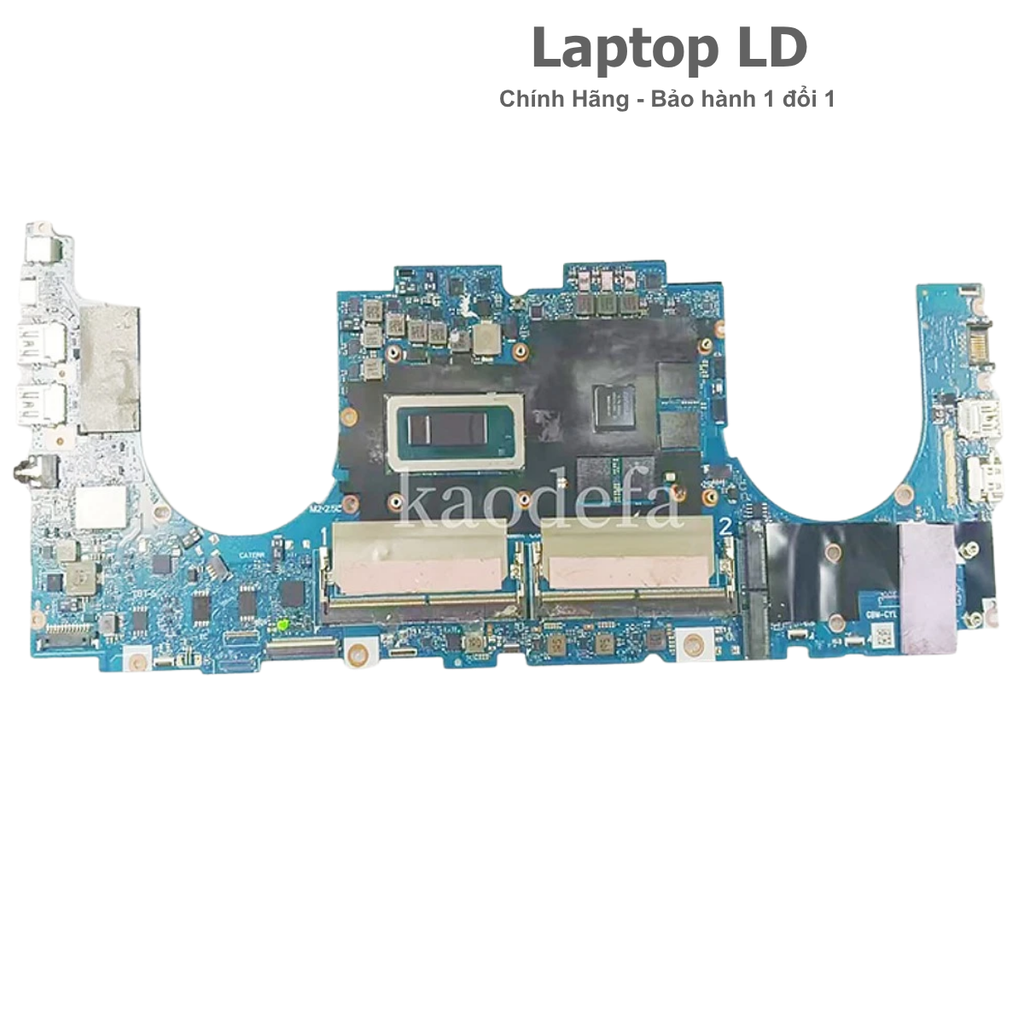

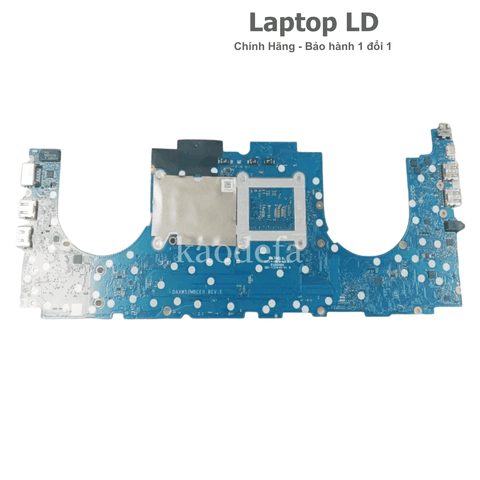

Vị trí linh kiện và ảnh tổng thể main HP ZBook Power G10 i7-13700H DAXW5IMBCE0
Ảnh thực tế giúp nhận biết CPU i7-13700H, GPU NVIDIA RTX 2000 Ada, cụm VRAM GDDR6, hai khe RAM DDR5, hai khe SSD M.2 2280, khe Wi-Fi M.2 2230, mạch sạc đầu tròn, Thunderbolt 4, HDMI 2.1, LAN RJ-45 và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
DAXW5IMBCE0 có thể xuất hiện với nhiều CPU, GPU và HP spare number. Để khóa đúng bản i7-13700H + RTX 2000 Ada 8GB, khách nên gửi đủ ảnh tem máy, tem main và hai mặt bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi HP ZBook Power 15.6 inch G10 và Product Number.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã PCB DAXW5IMBCE0, revision và tem HP spare number.
- Ảnh khu vực CPU i7-13700H, GPU RTX 2000 Ada và cụm VRAM 8GB.
- Ảnh hai khe RAM DDR5-5200 và hai khe SSD M.2 2280.
- Ảnh Thunderbolt 4, ba USB-A, HDMI 2.1, LAN RJ-45, audio và đầu sạc.
- Ảnh đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
- Mô tả lỗi: không nguồn, không sạc, mất hình, lỗi GPU, treo logo, không nhận RAM/SSD, nóng hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng DAXW5IMBCE0 REV E và CPU i7-13700H.
- Xác nhận đúng bản RTX 2000 Ada 8GB thay vì RTX A500, A1000 hoặc RTX 3000 Ada.
- Tránh nhầm bo Intel với ZBook Power G10 A dùng AMD.
- Nhận diện đúng layout hai khe RAM, hai khe SSD và cụm tản nhiệt GPU rời.
- Khoanh vùng lỗi nằm ở main, sạc 150W, RAM, SSD, màn hình, GPU hay cáp ngoại vi.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main HP ZBook Power G10 i7-13700H DAXW5IMBCE0 được báo theo đúng GPU RTX 2000 Ada 8GB, HP spare number, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra cụm tản nhiệt CPU/GPU, quạt, pin 83Wh, RAM, hai SSD, Wi-Fi, màn hình và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng DAXW5IMBCE0 và máy không chập nặng hoặc vào nước diện rộng. Máy từng sửa GPU, VRAM, BIOS, nguồn CPU/GPU hoặc Thunderbolt cần thời gian kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng HP ZBook Power 15.6 G10, i7-13700H, DAXW5IMBCE0, revision và tem HP.
- Xác nhận đúng NVIDIA RTX 2000 Ada 8GB GDDR6 cùng layout VRAM trước khi giao/lắp.
- Kiểm tra sạc HP Smart 150W, Thunderbolt 4, HDMI 2.1, LAN RJ-45, ba USB-A, audio, RAM, hai SSD, Wi-Fi, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch HP ZBook Power G10 i7-13700H DAXW5IMBCE0 dùng cho máy nào?
Dòng máy phù hợp
- HP ZBook Power 15.6 inch G10 Mobile Workstation PC nền tảng Intel.
- CPU Intel Core i7-13700H onboard.
- Board DAXW5IMBCE0 REV E.
- GPU NVIDIA RTX 2000 Ada Generation Laptop GPU 8GB GDDR6.
- Đồ họa tích hợp Intel Iris Xe Graphics.
- Hai khe RAM SO-DIMM DDR5-5200, tối đa 64GB.
- Hai khe SSD M.2 2280 PCIe Gen4 x4 NVMe, hỗ trợ RAID 0/1.
- Ba USB-A, một Thunderbolt 4, HDMI 2.1, LAN RJ-45 và audio 3.5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm ZBook Power G10 với EliteBook 840 G10 hoặc EliteBook 850 G10.
- Không nhầm bản Intel DAXW5IMBCE0 với ZBook Power G10 A dùng AMD.
- Không nhầm RTX 2000 Ada 8GB với RTX A500 4GB, RTX A1000 6GB hoặc RTX 3000 Ada 8GB.
- Không bỏ qua revision PCB và HP spare number trên tem trắng.
- Không chọn theo tên máy nếu layout tản nhiệt, VRAM, cổng và đầu cáp khác nhau.
- Không dùng chéo cụm tản nhiệt giữa các phiên bản GPU khi vị trí tiếp xúc không trùng.
- Không kết luận lỗi main trước khi loại trừ sạc 150W, RAM, SSD, panel, cáp màn và pin.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | HP ZBook Power 15.6 inch G10 Mobile Workstation PC. | Nhầm với EliteBook 840/850 G10 hoặc ZBook Power G10 A nền AMD. |
| Board number | DAXW5IMBCE0 REV E. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| Tem HP | HP spare number và Product Number phải khớp cấu hình i7-13700H + RTX 2000 Ada. | Nhầm spare number của CPU hoặc GPU khác. |
| CPU | i7-13700H, 14 nhân gồm 6 P-core + 8 E-core, 20 luồng, Turbo tối đa 5.00GHz. | Nhầm i7-13800H, i9-13900H hoặc biến thể nền AMD. |
| GPU | Intel Iris Xe Graphics + NVIDIA RTX 2000 Ada Laptop GPU 8GB GDDR6. | Nhầm RTX A500 4GB, RTX A1000 6GB hoặc RTX 3000 Ada 8GB. |
| RAM | 2 khe SO-DIMM DDR5-5200, tối đa 64GB. | Tưởng RAM hàn hoặc chọn sai DDR4. |
| SSD | 2 khe M.2 2280 PCIe Gen4 x4 NVMe, hỗ trợ RAID 0/1. | Nhầm chỉ có một khe hoặc dùng sai kích thước SSD. |
| Cổng ngoài | 3 USB-A 5Gbps, 1 Thunderbolt 4/USB4 Type-C 40Gbps, HDMI 2.1, RJ-45 và audio 3.5mm. | Ghi nhầm hai Thunderbolt hoặc sai số lượng USB-A. |
| Sạc | HP Smart 150W, 19.5V–7.7A, đầu tròn 4.5mm. | Dùng adapter công suất thấp làm giảm hiệu năng hoặc tụt pin khi tải CPU/GPU. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem HP, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

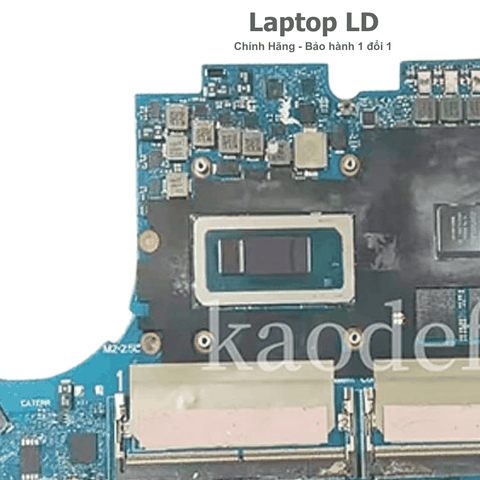

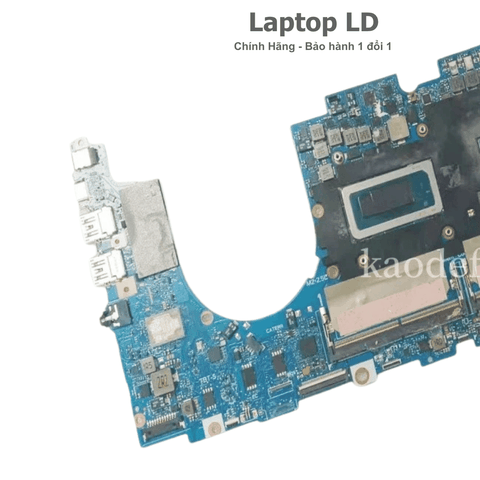

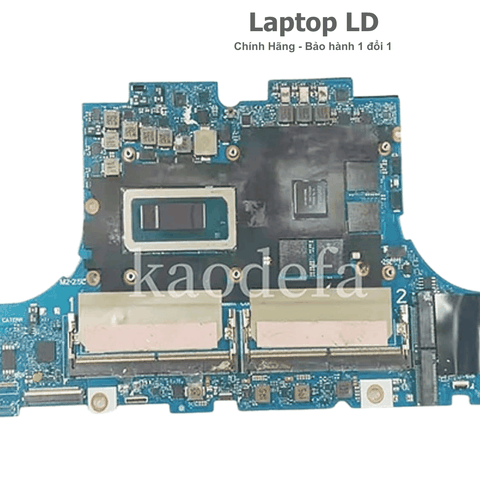

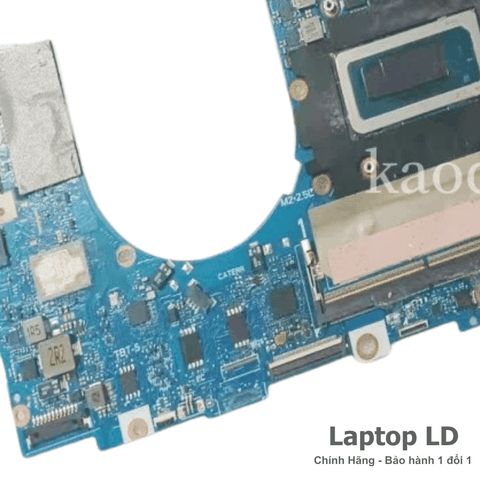

Ảnh chi tiết CPU, GPU, RAM, SSD và cụm cổng trên main HP ZBook Power G10
Nhóm ảnh này giúp đối chiếu đúng CPU i7-13700H, GPU RTX 2000 Ada 8GB, cụm VRAM GDDR6, hai khe RAM DDR5-5200, hai khe SSD M.2 2280, khe Wi-Fi, Thunderbolt 4, HDMI 2.1 và LAN RJ-45.
Dấu hiệu nên kiểm tra bo mạch HP ZBook Power G10
Lỗi nguồn, sạc và khởi động
- Bấm nguồn không phản hồi, đèn sạc không sáng hoặc đèn Caps Lock báo mã lỗi.
- Nhận adapter nhưng báo công suất thấp, pin sạc chậm hoặc tụt pin khi render.
- Cắm sạc máy chập, đầu sạc nóng hoặc mất nguồn chờ.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Treo logo HP, khởi động lặp hoặc tự vào BIOS.
- BIOS lỗi sau cập nhật, mất điện hoặc pin cạn sâu.
Lỗi GPU, hình ảnh và nhiệt độ
- Có nguồn nhưng màn hình đen, chỉ xuất được hình qua một cổng.
- RTX 2000 Ada mất nhận, lỗi Code 43 hoặc chỉ chạy Intel Iris Xe.
- Màn hình sọc, nháy, treo khi tải đồ họa hoặc render 3D.
- Máy tự tắt khi GPU tải cao do nguồn GPU, VRAM hoặc tản nhiệt.
- Quạt chạy mạnh liên tục, nhiệt độ CPU/GPU tăng bất thường.
- HDMI 2.1 hoặc Thunderbolt 4 không xuất hình ra màn ngoài.
Lỗi RAM, SSD và ngoại vi
- Không nhận một thanh hoặc một khe RAM DDR5, báo lỗi bộ nhớ khi POST.
- Không nhận một trong hai SSD M.2 hoặc mất ổ sau sleep.
- RAID 0/1 báo degraded, treo Windows hoặc khởi động chậm.
- LAN RJ-45, USB-A, Thunderbolt, audio, Wi-Fi hoặc camera mất nhận.
- Bàn phím, touchpad, loa hoặc pin không hoạt động do đầu cáp hay nguồn phụ.
- Máy vào nước ở cạnh cổng gây oxy hóa mạch LAN, HDMI, USB hoặc nguồn.
Nên sửa hay thay bo mạch HP ZBook Power G10?
ZBook Power G10 dùng CPU H-series, GPU workstation rời, RAM DDR5 và hai SSD Gen4 nên cần loại trừ sạc, pin, RAM, SSD, panel, cáp màn và tản nhiệt trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở đầu sạc, USB-A, Thunderbolt, HDMI, LAN hoặc linh kiện bảo vệ.
- Mạch sạc và nguồn chờ còn hoạt động, chập chưa lan sang nguồn CPU/GPU.
- BIOS hoặc EC lỗi nhưng CPU, GPU và VRAM chưa hỏng vật lý.
- Không nhận SSD do socket M.2, nguồn 3.3V hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-13700H chập hoặc không khởi tạo.
- RTX 2000 Ada hoặc nhiều chip VRAM lỗi gây mất hình và treo tải.
- Chập nặng đồng thời nguồn GPU, CPU, RAM và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa GPU/VRAM nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main HP ZBook Power 15.6 inch G10 CPU i7-13700H board DAXW5IMBCE0 REV E, GPU RTX 2000 Ada 8GB.
| Tên sản phẩm | Main HP ZBook Power 15.6 inch G10 CPU i7-13700H NVIDIA RTX 2000 Ada 8GB DAXW5IMBCE0 |
|---|---|
| Dòng máy tương thích | HP ZBook Power 15.6 inch G10 Mobile Workstation PC |
| Mã main | DAXW5IMBCE0 REV E |
| Board number | DAXW5IMBCE0 |
| CPU | i7-13700H onboard, 14 nhân gồm 6 P-core + 8 E-core, 20 luồng, P-core Turbo tối đa 5.00GHz, E-core Turbo tối đa 3.70GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU / VGA | Intel Iris Xe Graphics tích hợp và NVIDIA RTX 2000 Ada Generation Laptop GPU 8GB GDDR6 rời onboard |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-5200, RAM rời, hỗ trợ Dual Channel, tối đa 64GB |
| Ổ cứng hỗ trợ | 2 khe M.2 2280 PCIe Gen4 x4 NVMe, hỗ trợ RAID 0/1, tối đa 2 x 4TB |
| Khe trên main | 2 khe RAM SO-DIMM DDR5, 2 khe SSD M.2 2280, 1 khe M.2 2230 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 3 USB-A 5Gbps, 1 Thunderbolt 4/USB4 Type-C 40Gbps, 1 HDMI 2.1, 1 LAN RJ-45 và 1 audio 3.5mm |
| Màn hình tương thích | 15.6 inch IPS; FHD 1920×1080 60Hz cảm ứng hoặc không cảm ứng; FHD 400 nit 100% sRGB; QHD 2560×1440 120Hz 100% sRGB |
| Pin | HP Long Life Li-ion Polymer 6 cell 83Wh |
| Sạc | HP Smart AC Adapter 150W, 19.5V–7.7A, đầu tròn 4.5mm |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter 150W, jack DC, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter HP 150W chuẩn, ngắt pin, đo dòng chờ và kiểm các đường nguồn đầu vào. |
| Báo sạc công suất thấp | Adapter sai công suất, chân ID, jack sạc hoặc mạch nhận dạng nguồn. | Thử adapter HP Smart 150W, kiểm chân ID và tín hiệu nhận dạng trong BIOS. |
| Có nguồn nhưng màn không lên | RAM, BIOS, panel, cáp eDP, nguồn màn, iGPU, RTX hoặc VRAM. | Thử từng thanh RAM, xuất HDMI/Thunderbolt, kiểm nguồn panel và mã đèn lỗi. |
| RTX 2000 Ada mất nhận | Nguồn GPU, BIOS, driver, GPU, VRAM hoặc đường PCIe nội bộ. | Kiểm Device Manager, BIOS, nguồn GPU/VRAM và chạy tải riêng cho GPU rời. |
| Treo hoặc sọc khi render | VRAM lỗi, GPU quá nhiệt, nguồn GPU sụt hoặc tản nhiệt kém. | Chạy stress GPU, theo dõi nhiệt độ/xung, kiểm VRAM và dao động nguồn tải. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn DDR5, BIOS hoặc CPU. | Thử từng thanh, đổi khe, vệ sinh chân và kiểm nguồn RAM khi khởi động. |
| Không nhận một SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Đổi vị trí hai SSD, thử SSD chuẩn, đo nguồn socket và kiểm nhận diện BIOS. |
| Thunderbolt/HDMI không xuất hình | Cổng, IC bảo vệ, firmware Thunderbolt, GPU, mux hoặc đường tín hiệu. | Thử màn/cáp khác, kiểm firmware, nhận diện thiết bị và tín hiệu xuất hình. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU/GPU hoặc tải nền. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ CPU/GPU và công suất khi stress. |
| Máy vào nước | Oxy hóa mạch sạc, USB, LAN, HDMI, RAM, SSD hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc HP Smart 150W, CPU i7-13700H, RTX 2000 Ada, VRAM, hai khe RAM, hai SSD, màn hình, HDMI, Thunderbolt, LAN, USB-A, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, hình ảnh, GPU, RAM, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 150W, pin, từng thanh RAM, hai SSD, BIOS, panel, HDMI, Thunderbolt, LAN và Wi-Fi.
-
Đối chiếu đúng main
Xác minh ZBook Power 15.6 G10, i7-13700H, RTX 2000 Ada 8GB, DAXW5IMBCE0, revision và tem HP.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, GPU, RAM, SSD, hình ảnh, cổng, LAN và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter HP Smart 150W đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch DAXW5IMBCE0 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main HP ZBook Power G10 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main DAXW5IMBCE0 có CPU/GPU hàn, cụm VRAM, nhiều cổng và hai socket SSD nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
DAXW5IMBCE0 dùng cho model nào?
Board DAXW5IMBCE0 REV E trong bài dùng cho HP ZBook Power 15.6 inch G10 nền tảng Intel, không phải EliteBook 840/850 G10.
CPU i7-13700H có bao nhiêu nhân và luồng?
i7-13700H có 14 nhân gồm 6 P-core và 8 E-core, 20 luồng, Turbo tối đa 5.00GHz và 24MB cache.
Main này dùng GPU gì?
Bản trong bài dùng Intel Iris Xe Graphics tích hợp và NVIDIA RTX 2000 Ada Generation Laptop GPU 8GB GDDR6 rời onboard.
RAM có nâng cấp được không?
Có. Máy có hai khe SO-DIMM DDR5-5200, hỗ trợ Dual Channel và dung lượng tối đa 64GB.
Máy lắp được mấy SSD?
Máy có hai khe M.2 2280 PCIe Gen4 x4 NVMe, hỗ trợ tối đa hai SSD và cấu hình RAID 0/1.
Máy có bao nhiêu cổng Thunderbolt 4?
HP ZBook Power 15.6 G10 có một cổng Thunderbolt 4/USB4 Type-C tốc độ 40Gbps, hỗ trợ Power Delivery và DisplayPort 1.4.
Máy có LAN và HDMI không?
Có. Máy có một cổng RJ-45 Gigabit Ethernet và một cổng HDMI 2.1 cùng ba cổng USB-A 5Gbps.
Sạc chuẩn của máy bao nhiêu watt?
Bản i7-13700H + RTX 2000 Ada sử dụng adapter HP Smart 150W, đầu tròn 4.5mm, điện áp 19.5V và dòng 7.7A.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, RAID, SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
