Main HP Pavilion 16-ab | Pavilion Plus 16-ab0000 | i7-13700H | 223140-1
HP Pavilion 16-ab / Pavilion Plus 16-ab0000 dùng CPU Intel Core i7-13700H dòng H-series nên nhóm lỗi thực tế thường khác laptop văn phòng tiết kiệm điện: ngoài lỗi không lên nguồn, cắm sạc không kích, quạt quay nhưng không hình, máy còn hay phát sinh lỗi theo tải như nóng tụt xung, sập khi chạy đa nhiệm nặng, Thunderbolt 4 không nhận dock, USB-C không sạc PD, HDMI 2.1 mất tín hiệu, SSD PCIe Gen4 lúc nhận lúc mất hoặc RAM LPDDR5x onboard lỗi gây treo/ngẫu nhiên xanh màn. Với board 223140-1, lỗi thường tập trung ở khối nguồn CPU H-series, mạch sạc AC smart pin/USB-C PD, BIOS/EC, RAM hàn onboard, khe SSD M.2 và khu vực cụm cổng Thunderbolt 4 – USB-C – HDMI.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 223140-1 cho HP Pavilion 16-ab / Pavilion Plus 16-ab0000.
- Dòng này dùng CPU H-series, RAM LPDDR5x onboard và cụm cổng tốc độ cao; khi đặt linh kiện nên đối chiếu mã board, CPU i7-13700H, dung lượng RAM onboard, khu vực Thunderbolt 4, cổng USB-C phụ, HDMI 2.1 và jack AC smart pin.
- Nên test nhanh theo checklist: nguồn, sạc AC, sạc USB-C PD, Thunderbolt dock, HDMI, SSD M.2 PCIe, Wi-Fi, webcam, bàn phím, loa và nhiệt CPU.
- Phù hợp lỗi lặp như không nguồn, không sạc, mất hình, lỗi Thunderbolt, lỗi USB-C PD, treo logo, mất SSD hoặc máy nóng tụt xung khi dùng tác vụ nặng.
- Thay bo mạch chủ laptop + vệ sinh cụm tản CPU i7 H-series + thay keo + kiểm tra pin trong + kiểm tra cụm cổng Type-C/HDMI.
- Chạy test CPU, RAM onboard, SSD Gen4, sạc-xả, USB-C PD, Thunderbolt 4, HDMI 2.1 và Wi-Fi để hạn chế lỗi “test nhẹ bình thường, dùng dock/màn ngoài mới lộ”.
Mua 223140-1: đúng mã – đúng CPU – đúng cấu trúc Pavilion 16-ab
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: 223140-1
- Dòng: HP Pavilion 16-ab / Pavilion Plus 16-ab0000
- CPU onboard: Intel Core i7-13700H
- Cần đối chiếu: RAM LPDDR5x onboard, AC smart pin, Thunderbolt 4 Type-C, USB-C 10Gbps, HDMI 2.1, USB-A Gen 2, USB-A Gen 1, khe SSD M.2, cáp màn 16" và cụm tản CPU
Hợp máy không kích nguồn, lỗi sạc kép AC/USB-C, lỗi màn ngoài, lỗi SSD, lỗi RAM onboard hoặc board từng ẩm nước.
- Kiểm tra đường DC-in, USB-C PD, nguồn chờ, pin trong và BIOS/EC trước/sau khi thay
- Vệ sinh heatsink, fan, thay keo CPU i7-13700H và kiểm tra nhiệt khi chạy tải
- Test Thunderbolt dock, sạc Type-C, HDMI, SSD M.2, Wi-Fi 6E, âm thanh và camera theo checklist
Gọi/nhắn để đối chiếu đúng board 223140-1, xác định đúng cấu hình i7-13700H, RAM onboard, cụm cổng Type-C/HDMI và báo giá theo tình trạng thực tế.

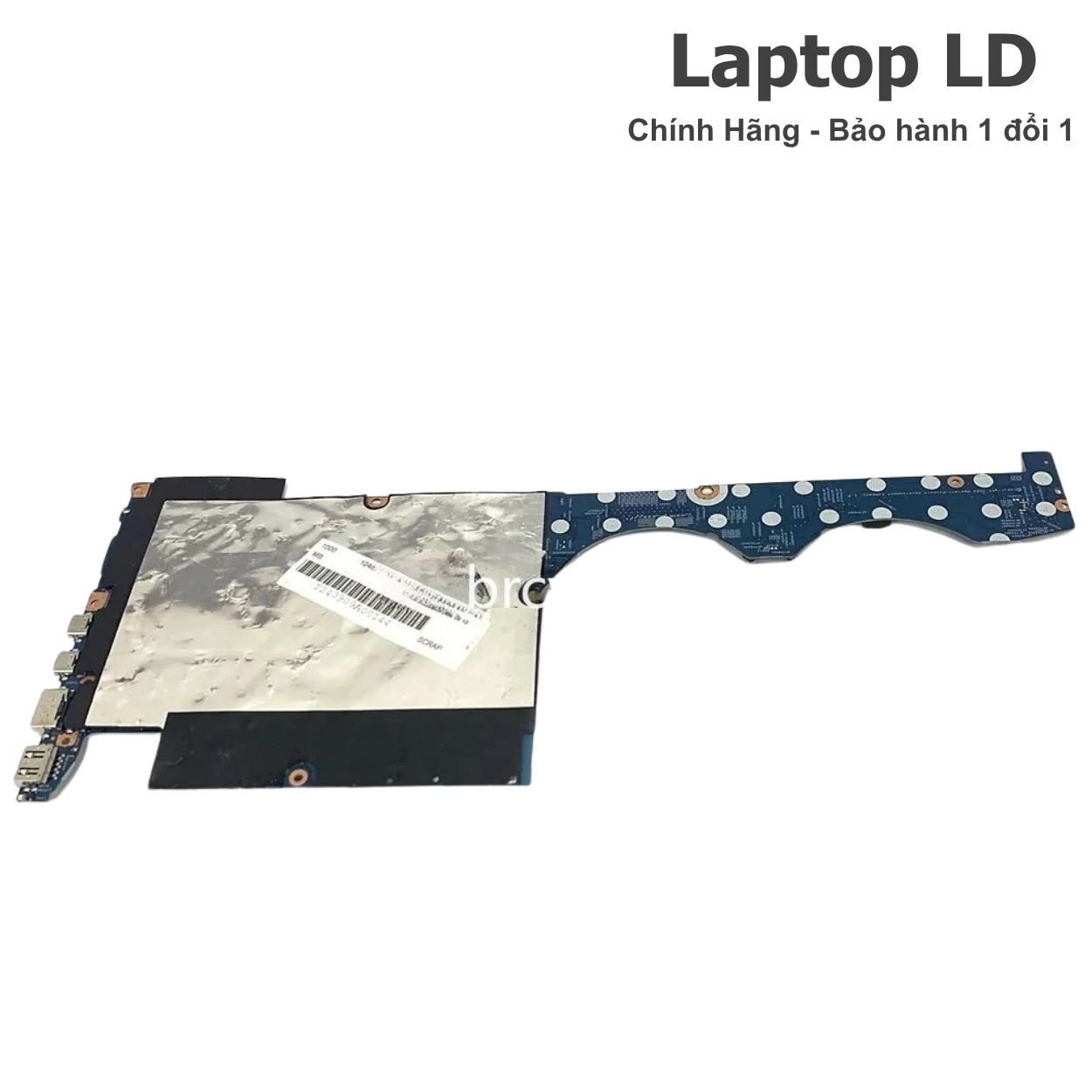

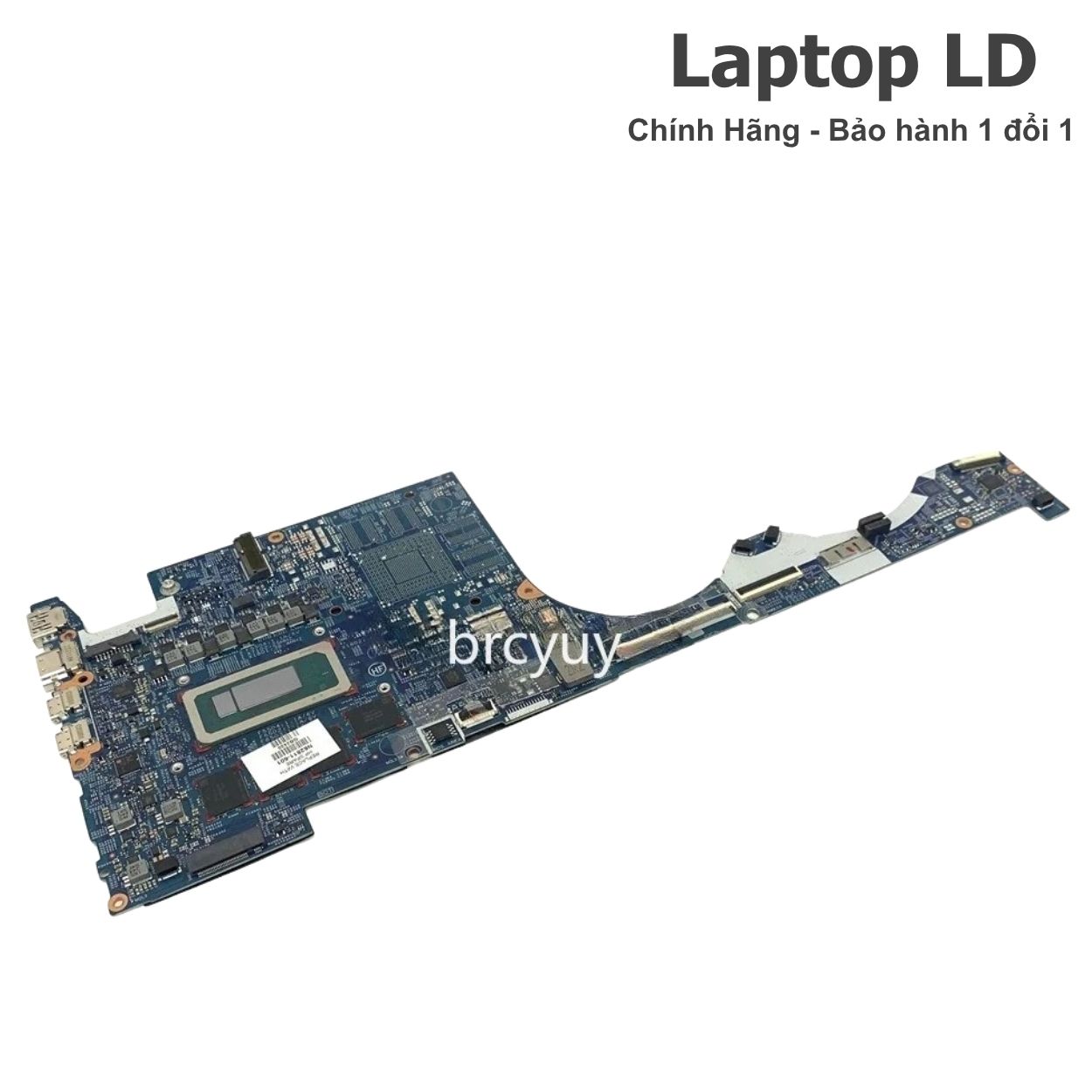

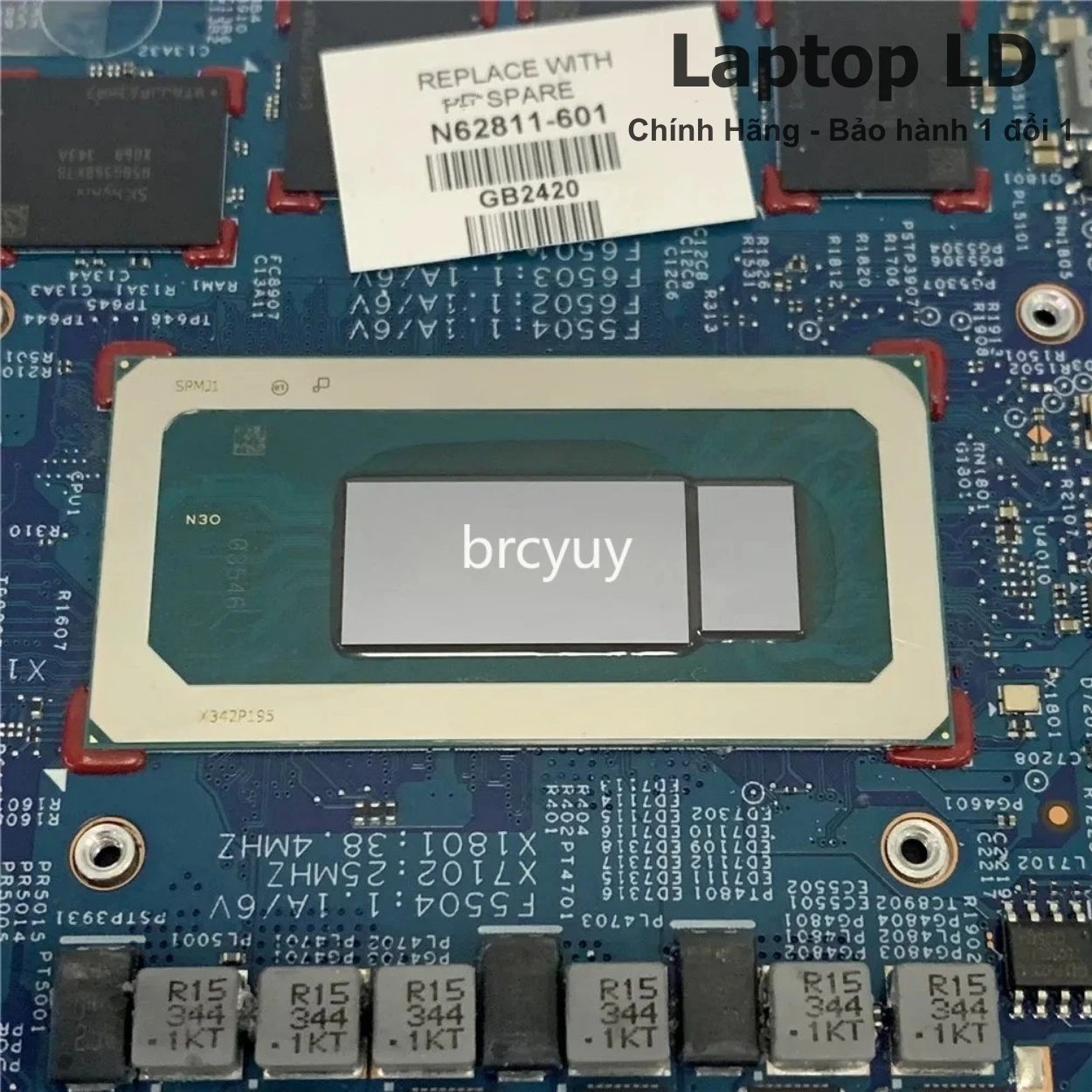

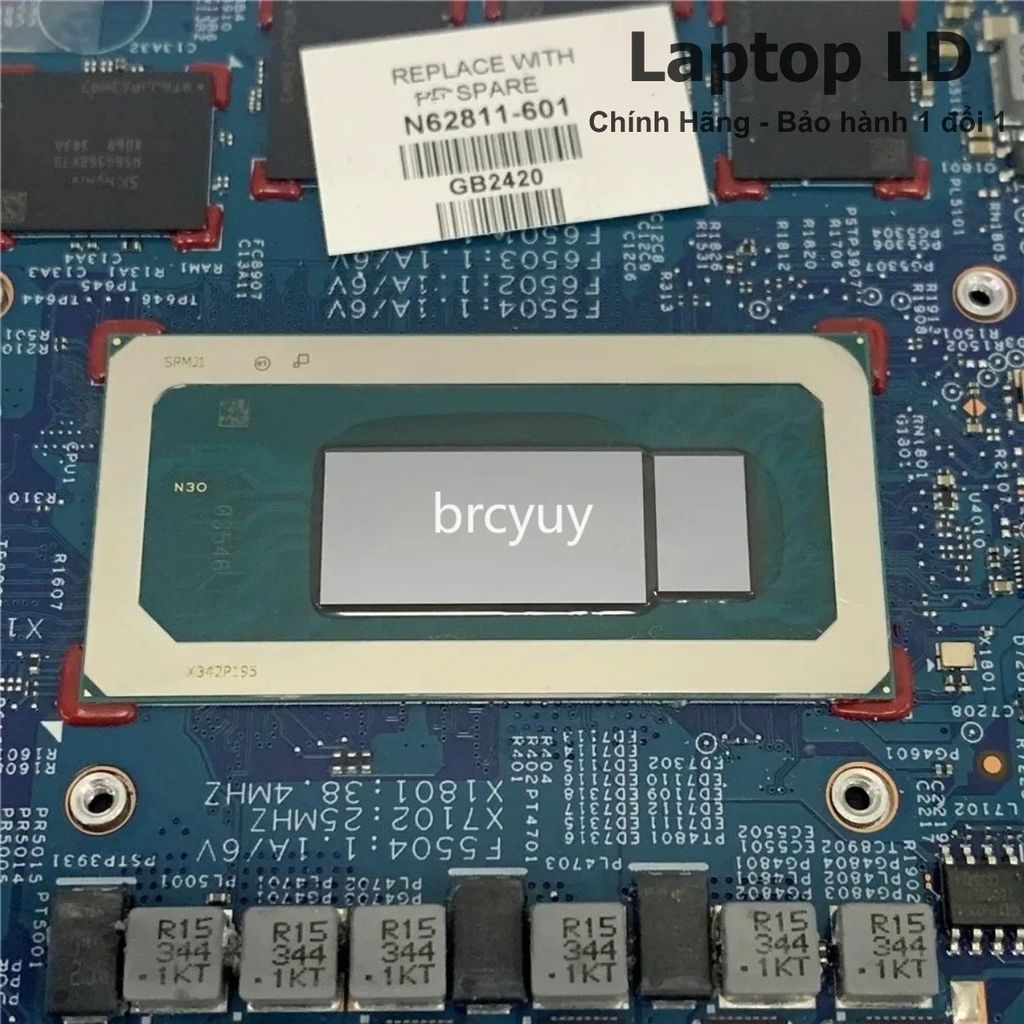

Hình ảnh tham khảo (223140-1 & cụm cổng)
- Không sạc qua USB-C nhưng sạc AC vẫn vào: cần test riêng cổng Thunderbolt 4, cổng USB-C còn lại, dây Type-C chuẩn PD và adapter PD; lỗi có thể nằm ở chân CC, IC PD, ESD Type-C hoặc BIOS/EC quản lý sạc.
- Không nhận dock Thunderbolt: dòng này có Thunderbolt 4 nên phải test bằng dock/cáp đạt chuẩn, kiểm tra driver, firmware, BIOS và quyền Thunderbolt trong Windows trước khi kết luận lỗi main laptop.
- HDMI 2.1 chập chờn khi xuất màn 2K/4K: nên test với cáp HDMI tốt, màn ngoài khác, nhiều độ phân giải và chạy video 15–20 phút; lỗi lặp thường liên quan cổng, ESD hoặc đường xuất hình từ CPU/GPU tích hợp.
- RAM onboard lỗi: vì RAM LPDDR5x hàn trên board, máy có thể treo ngẫu nhiên, xanh màn, khởi động lại, không vào Windows hoặc không qua được test memory; lỗi này không xử lý bằng cách thay thanh RAM như laptop SO-DIMM.
- SSD PCIe Gen4 lúc nhận lúc mất: cần test SSD M.2 khác, kiểm tra nhiệt SSD, reset BIOS và chạy copy file lớn; nếu ổ tốt nhưng vẫn mất sau restart, cần khoanh vùng khe M.2, nguồn 3.3V hoặc đường PCIe.
- CPU i7-13700H nóng tụt xung: dòng H-series tạo nhiệt cao hơn máy U-series, nên chỉ thay mainboard laptop mà không vệ sinh tản/keo có thể làm máy vẫn giật, quạt hú hoặc giảm hiệu năng.
- Quạt quay nhưng không hình: ngoài màn/cáp eDP, cần kiểm tra BIOS/EC, RAM onboard, nguồn CPU và xuất HDMI; nếu HDMI cũng đen, không nên vội thay màn.
- Không kích nguồn sau khi pin cạn sâu: nên xả điện, thử adapter AC smart pin, thử sạc USB-C PD và kiểm pin trong; nếu không có phản hồi, kiểm nguồn chờ và mạch sạc kép.
- Máy từng ẩm quanh cạnh phải: cụm AC smart pin, USB-A Gen 2, HDMI, Thunderbolt và USB-C nằm gần nhau nên oxy hóa một vùng có thể kéo theo nhiều lỗi cổng cùng lúc.
Thông số kỹ thuật HP Pavilion 16-ab / Pavilion Plus 16-ab0000 (223140-1)
| Mã | 223140-1 |
|---|---|
| Dòng máy | HP Pavilion 16-ab / HP Pavilion Plus 16-ab0000 series |
| Nền tảng | Intel 13th Gen H-series mobile platform |
| CPU | Intel Core i7-13700H, 14 nhân, 20 luồng, 24MB L3 cache, xung turbo tối đa 5.0GHz |
| GPU | Intel Iris Xe Graphics tích hợp; board cần đối chiếu đúng cấu hình thực tế khi thay nếu máy có biến thể GPU rời |
| RAM | 16GB LPDDR5x-5200 onboard, hàn trên mainboard |
| Lưu trữ | M.2 PCIe NVMe SSD, hỗ trợ SSD PCIe Gen4 NVMe TLC |
| Màn hình | 16" WQXGA 2560 × 1600, IPS, 48–120Hz, chống chói, Low Blue Light |
| Cổng kết nối | 1 Thunderbolt 4 USB-C 40Gbps hỗ trợ USB Power Delivery, DisplayPort 1.4, HP Sleep and Charge • 1 USB-C 10Gbps hỗ trợ USB Power Delivery, DisplayPort 1.4, HP Sleep and Charge • 1 USB-A 10Gbps • 1 USB-A 5Gbps • 1 AC smart pin • 1 HDMI-out 2.1 • 1 headphone/microphone combo |
| Kết nối | Intel Wi-Fi 6E AX211 2x2 + Bluetooth 5.3 |
| Pin | Pin trong 4-cell 68Wh Li-ion polymer |
| Adapter | HP AC smart pin và hỗ trợ sạc USB-C Power Delivery; khi test cần kiểm tra cả hai đường sạc |
Lưu ý: HP Pavilion 16-ab có nhiều mã cấu hình thương mại. Với board 223140-1 i7-13700H, cần đối chiếu ảnh main thật, dung lượng RAM onboard, cụm cổng Thunderbolt/USB-C/HDMI, cáp màn, pin trong, SSD M.2 và mã linh kiện HP đi kèm trước khi lắp.
Khi nào nên thay linh kiện 223140-1 cho HP Pavilion 16-ab?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm adapter AC smart pin không kích, cắm sạc USB-C PD cũng không nhận, đèn sạc không sáng hoặc sáng rồi tắt.
- Nhấn nguồn quạt quay nhưng màn hình đen, không vào BIOS, không xuất HDMI dù đã thử màn/cáp ngoài tốt.
- Máy treo ngẫu nhiên, xanh màn, restart khi mở nhiều ứng dụng; test phần mềm nghi lỗi RAM onboard.
- SSD M.2 PCIe nhận lúc có lúc mất, cài Windows bị treo, restart lại mất ổ dù SSD đã test tốt.
- Thunderbolt 4 không nhận dock, không xuất hình qua Type-C hoặc USB-C PD sạc chập chờn.
- HDMI 2.1, USB-A, USB-C lỗi theo tải, rớt thiết bị khi copy dữ liệu hoặc xuất màn ngoài lâu.
- CPU i7-13700H nóng nhanh, tụt xung mạnh hoặc tự tắt khi chạy tác vụ nặng dù đã vệ sinh tản đúng.
- Board có dấu hiệu oxy hóa quanh cổng Type-C/HDMI, khu vực pin trong, khe SSD hoặc vùng nguồn CPU.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 223140-1: phương án nào hợp lý hơn?
- Không sạc do adapter AC yếu, dây USB-C PD không đủ công suất hoặc chân cổng bẩn: thay nguồn chuẩn và vệ sinh/test lại.
- Nóng/tụt xung do bụi, quạt yếu, keo khô: vệ sinh heatsink, thay keo CPU và kiểm tra quạt trước.
- Không nhận SSD do ổ lỗi/nóng: test SSD M.2 khác, cập nhật BIOS, kiểm tra pad tản SSD nếu có.
- HDMI/Type-C lỗi do cáp/dock không đạt chuẩn: thử cáp Thunderbolt, hub Type-C và màn ngoài khác trước khi kết luận.
- Không nguồn do mất nguồn chờ, chập đầu vào hoặc mạch sạc AC/USB-C lỗi lặp sau sửa.
- RAM LPDDR5x onboard lỗi gây treo, xanh màn hoặc không boot ổn định.
- Thunderbolt/USB-C/HDMI lỗi đồng thời, có oxy hóa hoặc lỗi theo tải sau khi loại trừ cáp/dock/màn.
- Nguồn CPU H-series suy theo nhiệt, máy sập khi tải dù tản nhiệt đã xử lý chuẩn.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter HP AC smart pin đúng chuẩn → thử sạc USB-C PD chuẩn → xả điện và reset BIOS → test SSD M.2 khác → kiểm tra RAM onboard bằng memory test → test Thunderbolt dock/cáp khác → test HDMI bằng màn ngoài/cáp khác → chạy tải CPU 20–30 phút → soi oxy hóa khu vực Type-C/HDMI/SSD/pin trong.
Gợi ý quyết định: nếu đã loại trừ adapter, SSD, cáp, dock và màn ngoài nhưng lỗi vẫn lặp ở USB-C/Thunderbolt/HDMI hoặc treo do RAM onboard, nên kiểm tra sâu và cân nhắc thay đúng mã 223140-1.
Lỗi thường gặp trên HP Pavilion 16-ab (223140-1)
- Không lên nguồn: mất nguồn chờ, lỗi mạch sạc AC smart pin, lỗi USB-C PD, pin trong chập hoặc chập nhánh đầu vào.
- Quạt quay không hình: BIOS/EC lỗi, RAM onboard lỗi, nguồn CPU không ổn định, cáp màn eDP hoặc màn lỗi.
- Thunderbolt 4 không nhận dock: lỗi firmware/driver, cổng Type-C mòn, IC PD/retimer/ESD lỗi hoặc đường dữ liệu tốc độ cao suy.
- USB-C không sạc: adapter PD không đạt, cáp Type-C lỗi, chân CC/PD lỗi hoặc mạch nhận sạc USB-C hỏng.
- HDMI 2.1 mất tín hiệu: cổng HDMI oxy hóa, ESD yếu, cáp không ổn hoặc đường xuất hình từ nền tảng Intel lỗi theo tải.
- SSD M.2 lúc nhận lúc mất: SSD lỗi/nóng, khe M.2 bẩn, mất nguồn 3.3V hoặc đường PCIe không ổn định.
- Treo/xanh màn ngẫu nhiên: RAM LPDDR5x onboard lỗi, BIOS không ổn, SSD lỗi hoặc nguồn CPU dao động.
- Nóng tụt xung: fan bụi, keo khô, heatsink ép chưa đều hoặc nguồn CPU H-series suy khi tải cao.
- USB-A rớt thiết bị khi copy: cổng lỏng, oxy hóa, lỗi nguồn 5V USB hoặc ESD khu vực I/O.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không sáng đèn / không kích nguồn |
|---|---|
| Nguyên nhân | Adapter AC smart pin yếu • sạc USB-C PD không đạt • pin trong chập • mất nguồn chờ • chập đầu vào |
| Cách khoanh vùng | Thử adapter HP chuẩn → thử sạc USB-C PD chuẩn → xả điện → ngắt pin trong test nguồn → kiểm tra nguồn chờ và chập tải |
| Triệu chứng | Quạt quay nhưng màn hình đen |
| Nguyên nhân | BIOS/EC lỗi • RAM LPDDR5x onboard lỗi • nguồn CPU i7-13700H không ổn • cáp màn/eDP lỗi |
| Cách khoanh vùng | Xuất HDMI → reset BIOS → test màn/cáp → chạy memory test nếu vào được hệ điều hành → nếu vẫn đen, kiểm tra BIOS/EC và nguồn CPU |
| Triệu chứng | Thunderbolt 4 không nhận dock / USB-C không sạc |
| Nguyên nhân | Dock/cáp không chuẩn • lỗi driver/firmware • chân CC/PD lỗi • cổng Type-C mòn • IC PD/retimer lỗi |
| Cách khoanh vùng | Thử dock Thunderbolt khác → thử cáp chuẩn → test sạc USB-C PD → test xuất hình DP qua Type-C → cập nhật BIOS/driver → soi cổng và kiểm mạch PD |
| Triệu chứng | SSD M.2 nhận lúc có lúc mất |
| Nguyên nhân | SSD lỗi/nóng • khe M.2 bẩn • nguồn 3.3V không ổn • BIOS nhận ổ lỗi • đường PCIe suy |
| Cách khoanh vùng | Test SSD trên máy khác → thử SSD M.2 khác → vệ sinh khe → reset BIOS → copy file lớn và restart nhiều lần → kiểm nguồn M.2 nếu vẫn mất |
| Triệu chứng | HDMI mất tín hiệu / USB-A rớt thiết bị khi tải |
| Nguyên nhân | Cáp ngoài lỗi • cổng oxy hóa • ESD yếu • nguồn I/O 5V không ổn • lỗi đường xuất hình/dữ liệu theo tải |
| Cách khoanh vùng | Thử cáp và màn khác → chạy video ngoài 15–20 phút → copy file lớn qua USB-A → soi cổng → kiểm tra nhánh I/O nếu lỗi lặp |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút adapter AC, rút sạc USB-C, tháo thiết bị ngoại vi và xả điện trước khi mở máy.
- Tháo nắp đáy HP Pavilion 16-ab, phân loại ốc theo vị trí; chú ý khu vực cạnh cổng Type-C/HDMI để tránh cạy cong vỏ.
- Ngắt pin trong 68Wh trước khi thao tác main; không tháo cáp màn, SSD hoặc quạt khi pin còn cấp nguồn vào board.
- Tháo SSD M.2, Wi-Fi, loa, touchpad, bàn phím, cáp màn eDP, cáp webcam/cảm biến và các cáp phụ theo đúng thứ tự.
- Tháo cụm heatsink/fan của CPU i7-13700H, vệ sinh bụi, làm sạch keo cũ và kiểm tra mặt ép tản trước khi lắp sang board mới.
- Nhấc main 223140-1 theo hướng cụm cổng, tránh bẻ lệch chân Thunderbolt 4, USB-C, HDMI và AC smart pin.
- Lắp mainboard thay thế, căn đúng cụm cổng, gắn lại cáp pin, cáp màn, SSD, Wi-Fi và heatsink; siết ốc đều, không ép lệch vùng Type-C.
- Test sơ bộ trước khi ráp kín: nhận sạc AC, nhận sạc USB-C PD, lên BIOS, nhận SSD, xuất HDMI, nhận USB, nhận Wi-Fi.
- Ráp hoàn thiện và chạy checklist theo thời gian: Thunderbolt dock, HDMI, SSD, RAM onboard, CPU tải nặng, sạc-xả, loa, mic, webcam, bàn phím.
Checklist test sau khi mua/thay
- Test nguồn: bật/tắt nhiều lần, không lỗi quạt quay rồi tắt hoặc quạt quay không hình.
- Test sạc AC smart pin: nhận sạc ổn định, không rớt khi rung nhẹ đầu sạc.
- Test USB-C PD: cắm sạc Type-C chuẩn, theo dõi nhận sạc và không ngắt giữa chừng.
- Test Thunderbolt 4: cắm dock/cáp đạt chuẩn, kiểm USB data, xuất hình và sạc qua dock.
- Test USB-C phụ: kiểm nhận thiết bị, xuất hình DisplayPort qua hub và sạc PD nếu hỗ trợ.
- Test RAM onboard: chạy memory test, mở đa nhiệm, ngủ/thức máy và restart nhiều lần để bắt lỗi treo ngẫu nhiên.
- Test SSD M.2: nhận ổ trong BIOS, boot/restart nhiều lần, copy file lớn để kiểm lỗi mất ổ.
- Test HDMI 2.1: xuất màn ngoài 15–20 phút, chuyển độ phân giải, không nháy và không mất tín hiệu.
- Test USB-A 10Gbps/5Gbps: cắm ổ ngoài, copy dữ liệu lớn và kiểm tra rớt kết nối.
- Test nhiệt: chạy tải CPU 20–30 phút, theo dõi nhiệt, xung, quạt và tình trạng tự tắt/tụt xung.
- Test Wi-Fi 6E/Bluetooth, webcam, loa, mic, bàn phím, touchpad và Sleep/Wake sau khi ráp hoàn chỉnh.
Giá linh kiện & giá thay HP Pavilion 16-ab
Giá 223140-1 (linh kiện)
Giá phụ thuộc tình trạng board, CPU i7-13700H onboard, dung lượng RAM LPDDR5x onboard, độ đẹp cụm cổng Thunderbolt/USB-C/HDMI, tình trạng khe SSD M.2, nguồn sạc và mức oxy hóa thực tế. Trung tâm sẽ đối chiếu đúng mã main và cấu hình trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh tản CPU, thay keo, kiểm tra cổng tốc độ cao và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho HP Pavilion 16-ab có lấy ngay không?
Nếu có sẵn đúng board 223140-1 i7-13700H, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp máy lỗi Thunderbolt, lỗi USB-C PD, lỗi RAM onboard, mất SSD ngẫu nhiên hoặc từng ẩm nước, kỹ thuật sẽ cần thêm thời gian test sạc, dock, màn ngoài, restart và tải CPU theo chu kỳ để tránh lỗi quay lại.
Đánh giá khách hàng
Qfat tham khảo: 9.1/10 (nguồn ổn + sạc AC/USB-C đạt + Thunderbolt dock nhận tốt + SSD M.2 không mất ổ + HDMI 2.1 xuất hình bền + nhiệt i7-13700H ổn sau thay).
Khách dùng đồ họa nhẹ: “Máy Pavilion 16-ab trước đó cắm dock lúc nhận lúc không, xuất HDMI hay mất hình và chạy lâu bị treo. Thay main xong nhận sạc USB-C ổn, dock hoạt động đều và xuất màn ngoài không còn rớt.”
Phản hồi kỹ thuật: “Đã test AC smart pin, USB-C PD, Thunderbolt dock, HDMI, SSD M.2, RAM onboard, Wi-Fi 6E, webcam, bàn phím, touchpad và tải CPU i7-13700H trước khi bàn giao.”
Câu hỏi thường gặp
Main 223140-1 có cần đối chiếu RAM onboard không?
Có. Dòng HP Pavilion 16-ab dùng RAM LPDDR5x hàn trên main, vì vậy khi mua hoặc thay cần đối chiếu dung lượng RAM onboard, CPU i7-13700H, mã board và ảnh cổng thật. Không thể nâng/thay RAM dạng thanh SO-DIMM như nhiều laptop phổ thông.
USB-C không sạc có phải chắc chắn hỏng main không?
Chưa chắc. Cần thử adapter USB-C PD chuẩn, cáp Type-C tốt, kiểm tra cổng Thunderbolt 4 và cổng USB-C phụ, test bằng adapter AC smart pin, cập nhật BIOS/driver. Nếu cả sạc PD, data và xuất hình Type-C đều lỗi hoặc lỗi lặp sau khi loại trừ phụ kiện, mới nên kiểm tra sâu mạch USB-C trên mainboard laptop.
Máy quạt quay nhưng không hình có nên thay màn trước không?
Không nên vội. Với HP Pavilion 16-ab, cần test HDMI ngoài, reset BIOS, kiểm tra cáp màn eDP, kiểm RAM onboard và nguồn CPU. Nếu HDMI ngoài cũng không có tín hiệu và máy không vào BIOS, khả năng lỗi nằm ở BIOS/EC, RAM onboard hoặc nguồn trên bo mạch chủ laptop.
Sau khi thay main HP Pavilion 16-ab cần test gì quan trọng nhất?
Nên ưu tiên: test sạc AC smart pin, sạc USB-C PD, Thunderbolt dock, HDMI 2.1, SSD M.2, RAM onboard, restart nhiều lần, Sleep/Wake và tải CPU i7-13700H 20–30 phút để bắt lỗi nhiệt, nguồn hoặc lỗi cổng theo thời gian.
