Thay main HP Pavilion 16-af Core Ultra 5 125U LA-N661P đúng cấu hình
Main HP Pavilion 16-af dùng CPU Intel Core Ultra 5 125U, Intel Graphics tích hợp, NPU Intel AI Boost, RAM LPDDR5/LPDDR5x onboard và SSD M.2 PCIe NVMe. Người bán cung cấp mã board LA-N661P; tuy nhiên mã board này xuất hiện trên nhiều cấu hình Pavilion 16-af khác nhau, vì vậy Laptop LD chỉ khóa tương thích sau khi đối chiếu ảnh PCB, HP Spare, revision, CPU và dung lượng RAM thực tế.
- Core Ultra 5 125U
- 12 nhân 14 luồng
- Intel Graphics
- NPU Intel AI Boost
- RAM onboard
- USB-C 65W
Xác thực kỹ thuật: HP công bố Pavilion 16-af0000 có nhiều CPU, dung lượng RAM onboard, màn hình và SSD. Nguồn linh kiện hiện có chưa đủ để khẳng định mọi bo LA-N661P đều dùng Ultra 5 125U; do đó HP Spare, mã PCB, revision và dung lượng RAM phải kiểm trực tiếp trên main trước khi giao hoặc lắp.

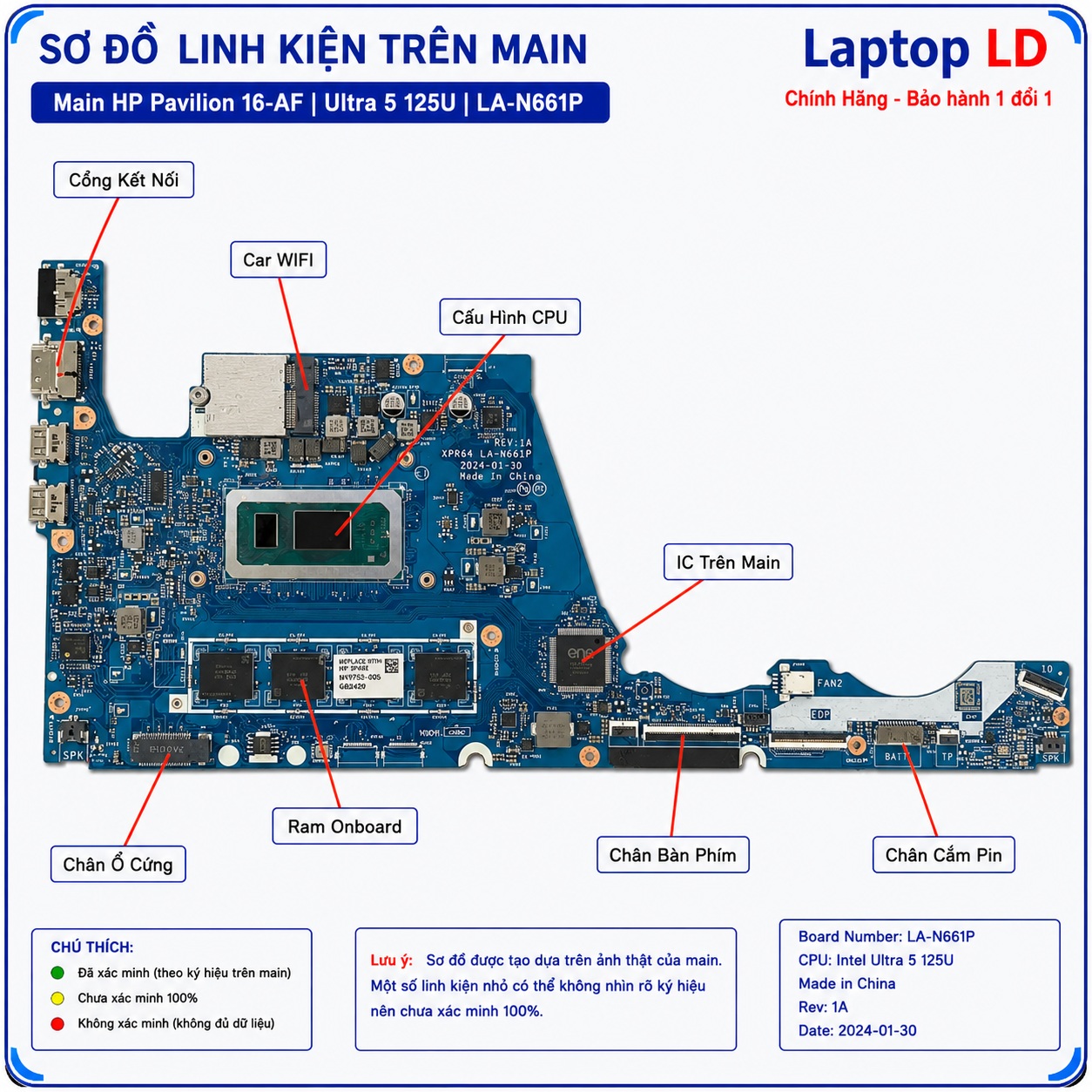

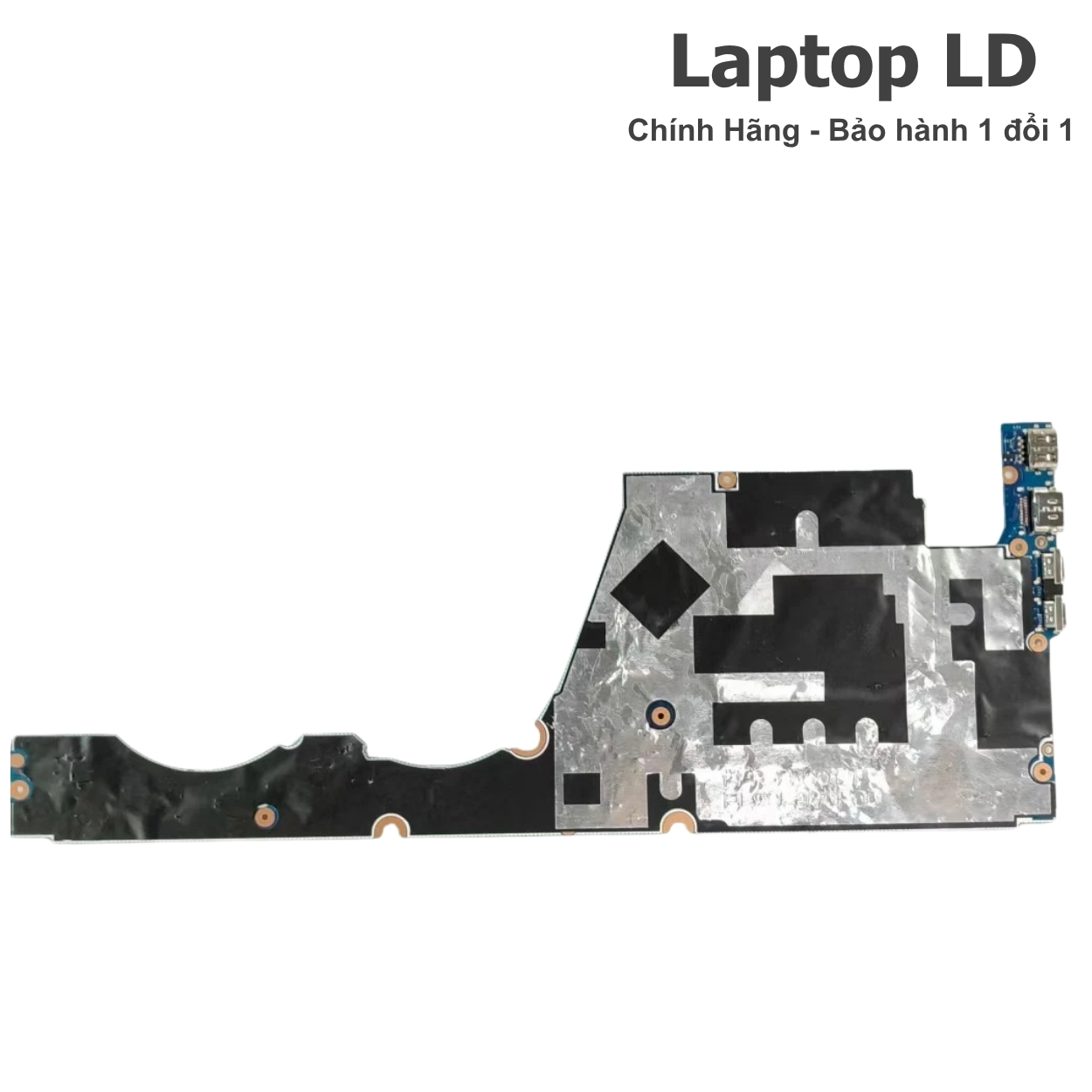

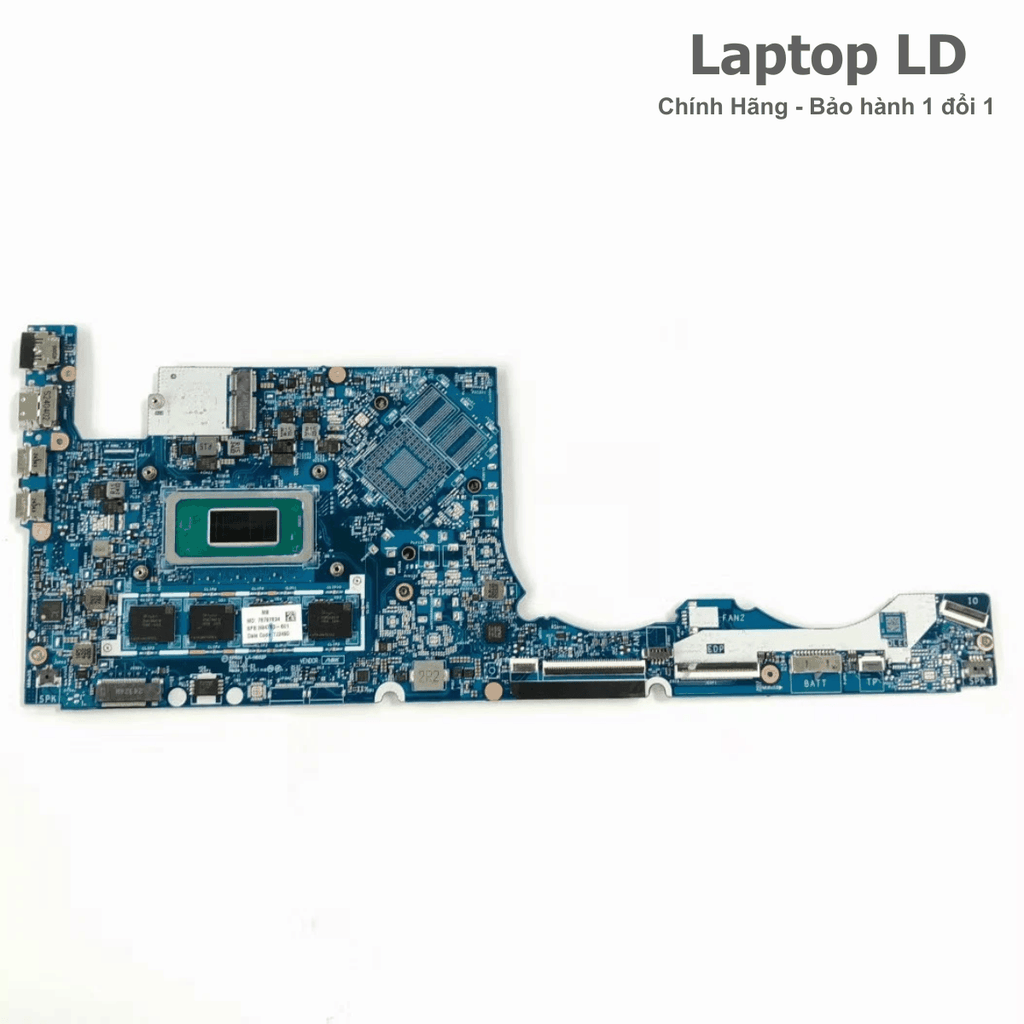

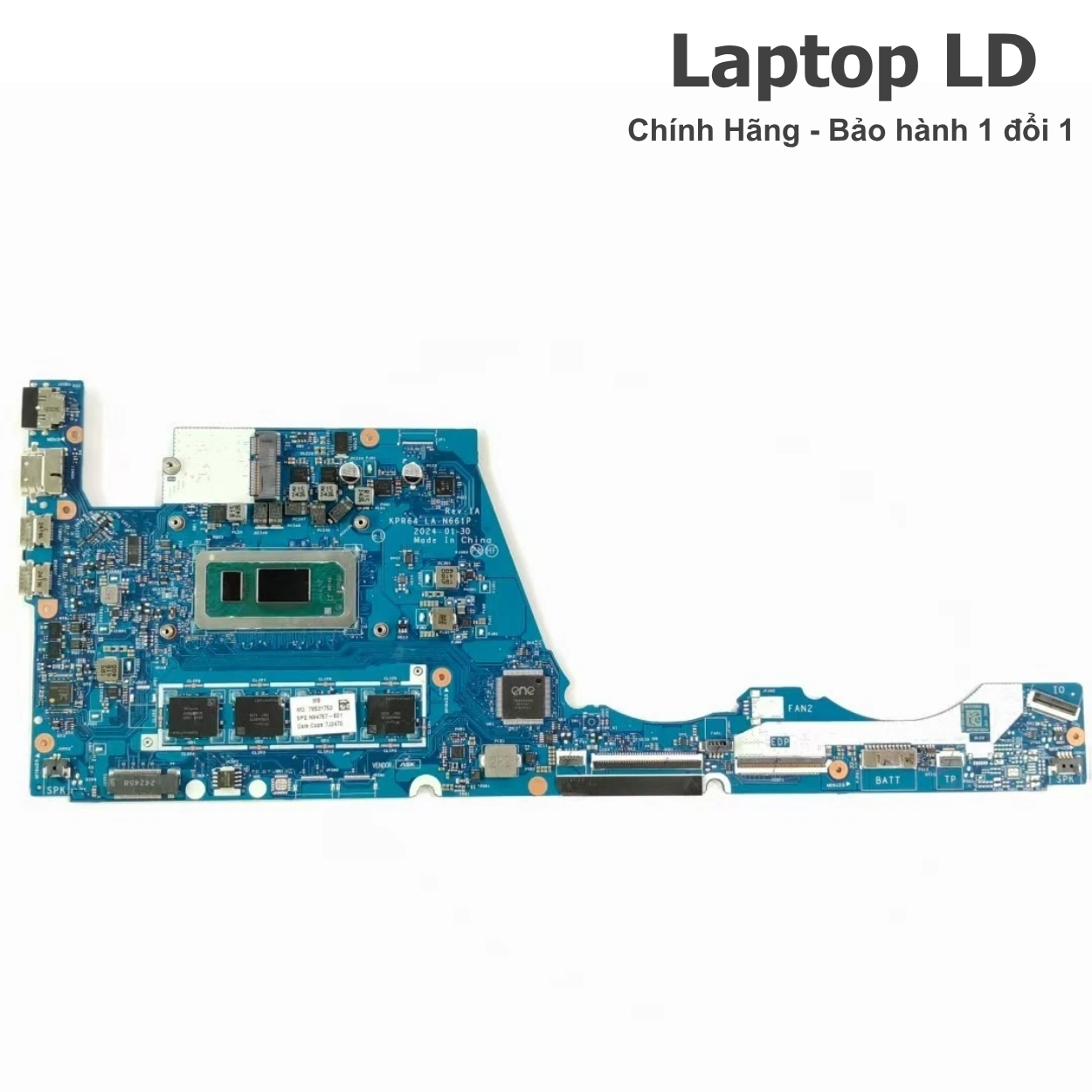

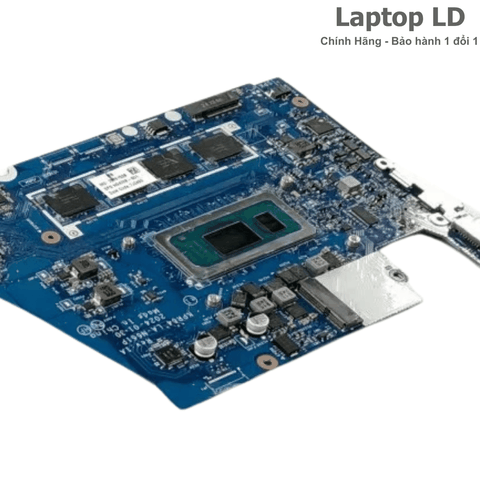

Vị trí linh kiện và ảnh tổng thể main HP Pavilion 16-af Ultra 5 125U LA-N661P
Ảnh thực tế giúp nhận biết CPU Core Ultra 5 125U, cụm RAM onboard, khe SSD M.2, module Wi-Fi, mạch sạc USB-C, hai cổng USB-C 10Gbps, HDMI 2.1, hai USB-A và các đầu cáp pin, màn hình, quạt, bàn phím số, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
Pavilion 16-af có nhiều biến thể CPU Ultra, Core U, dung lượng RAM onboard và HP Spare. Chỉ tên máy, CPU hoặc mã LA-N661P chưa đủ để kết luận thay chéo.
Thông tin nên gửi trước
- Ảnh tem đáy máy có đầy đủ Pavilion 16-af, product number và serial number.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ LA-N661P, tên platform, revision PCB và tem HP Spare.
- Ảnh khu vực CPU Ultra 5 125U và toàn bộ chip RAM onboard.
- Ảnh khe SSD M.2, module Wi-Fi và đầu cáp màn hình.
- Ảnh hai USB-C, hai USB-A, HDMI 2.1 và jack audio.
- Ảnh pin 59Wh, adapter USB-C 65W và cụm quạt/tản nhiệt.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, không xuất hình, mất cổng hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác minh LA-N661P có đúng đi với Core Ultra 5 125U hay không.
- Khóa đúng dung lượng RAM onboard 8GB, 16GB hoặc 32GB.
- Tránh nhầm Ultra 5 125U với Ultra 7 155U, Core U hoặc model OmniBook kế nhiệm.
- Đối chiếu đúng HP Spare và revision PCB.
- Khoanh vùng lỗi nằm ở main, sạc USB-C, pin, SSD, màn hình hay cụm I/O.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main HP Pavilion 16-af Ultra 5 125U được báo theo đúng HP Spare, mã PCB, revision, dung lượng RAM onboard, tình trạng bo mạch và gói bảo hành. Không báo một mức cố định chỉ dựa trên tên LA-N661P.
Công lắp
Khi thay main, máy được kiểm tra quạt, tản nhiệt, pin 59Wh, SSD, Wi-Fi, màn hình, bàn phím số, USB-C, HDMI và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Bo mạch từng sửa USB-C, BIOS, RAM hàn, nguồn CPU/NPU hoặc vào nước cần kiểm tra kỹ hơn trước khi lắp.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Pavilion 16-af, Core Ultra 5 125U, HP Spare, mã PCB và revision.
- Không tự suy đoán dung lượng RAM onboard hoặc part number.
- Kiểm tra sạc USB-C 65W, hai USB-C, hai USB-A, HDMI 2.1, RAM, SSD, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch HP Pavilion 16-af Ultra 5 125U LA-N661P dùng cho máy nào?
Nền tảng có thể phù hợp
- HP Pavilion 16 inch Laptop PC 16-af0000 series.
- CPU Intel Core Ultra 5 125U onboard.
- Intel Graphics tích hợp và NPU Intel AI Boost.
- RAM LPDDR5 hoặc LPDDR5x onboard, dung lượng tùy HP Spare.
- Một SSD M.2 PCIe NVMe, dung lượng lắp sẵn tùy SKU.
- Hai USB-C 10Gbps hỗ trợ Power Delivery và DisplayPort.
- Một USB-A 10Gbps, một USB-A 5Gbps, HDMI 2.1 và audio 3,5mm.
- Pin 3 cell 59Wh và adapter USB-C 65W.
Không nên thay chéo khi chưa kiểm
- Không khẳng định LA-N661P + Ultra 5 125U nếu chưa có ảnh CPU và tem PCB.
- Không nhầm với bo LA-N662P hoặc revision khác xuất hiện trên một số lô Ultra 5.
- Không nhầm Ultra 5 125U với Ultra 7 155U hoặc Core U thế hệ khác.
- Không thay chéo main RAM 8GB, 16GB và 32GB vì RAM hàn trực tiếp.
- Không ghi Intel Arc Graphics; Ultra 5 125U dùng Intel Graphics 4 Xe-core.
- Không ghi Thunderbolt 4 nếu HP chỉ công bố USB-C 10Gbps cho SKU đó.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, SSD, màn hình và cáp.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | HP Pavilion 16-af0000 series. | Nhầm với Pavilion 16-ag AMD hoặc OmniBook 5 16-af đời sau. |
| Mã main | LA-N661P phải được đọc trực tiếp trên PCB. | Nhập sai một ký tự hoặc nhầm LA-N662P. |
| HP Spare | Đối chiếu tem bo mạch với product number và serial máy. | Đặt main cùng hình dạng nhưng khác CPU/RAM. |
| CPU | Core Ultra 5 125U, 12 nhân, 14 luồng, Turbo tối đa 4,30GHz. | Nhầm Ultra 7 155U hoặc Core 5/i5 không thuộc Meteor Lake. |
| GPU/NPU | Intel Graphics 4 Xe-core và Intel AI Boost 11 TOPS. | Ghi Intel Arc Graphics hoặc bỏ sót NPU. |
| RAM | LPDDR5/LPDDR5x onboard; 8GB, 16GB hoặc 32GB tùy SKU. | Tưởng có khe SO-DIMM hoặc đặt sai dung lượng RAM. |
| SSD | SSD M.2 PCIe NVMe; dung lượng 512GB/1TB tùy SKU, khả năng nâng cấp phải kiểm máy. | Ghi hai khe SSD khi chưa có ảnh main. |
| Cổng | 2 USB-C 10Gbps, 1 USB-A 10Gbps, 1 USB-A 5Gbps, HDMI 2.1 và audio. | Ghi Thunderbolt 4, LAN RJ-45 hoặc khe thẻ không có căn cứ. |
| Pin và sạc | Pin 59Wh, adapter USB-C 65W. | Dùng củ/cáp thiếu chuẩn Power Delivery. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem hướng dẫn chọn main laptop đúng mã để chụp HP Spare, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt.

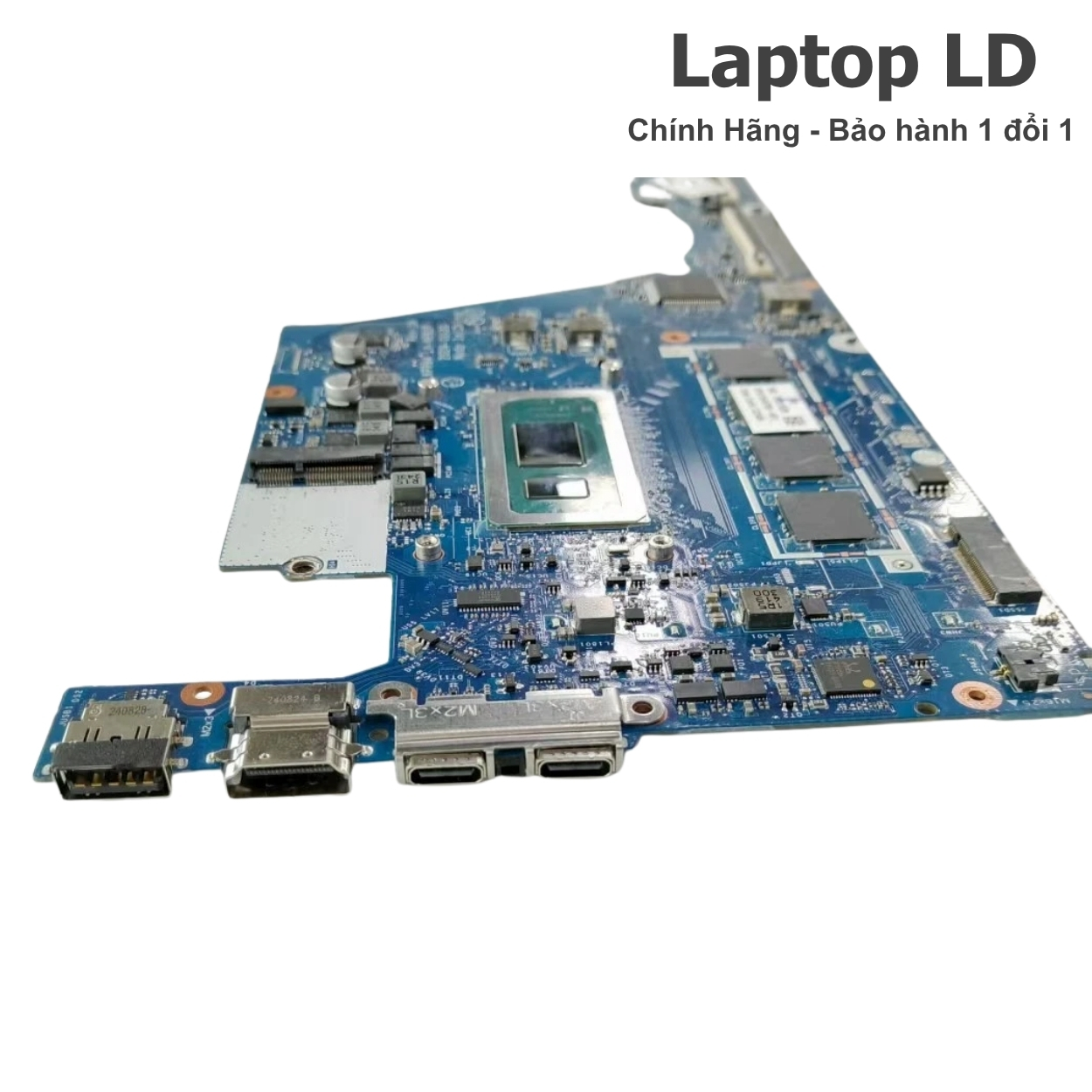

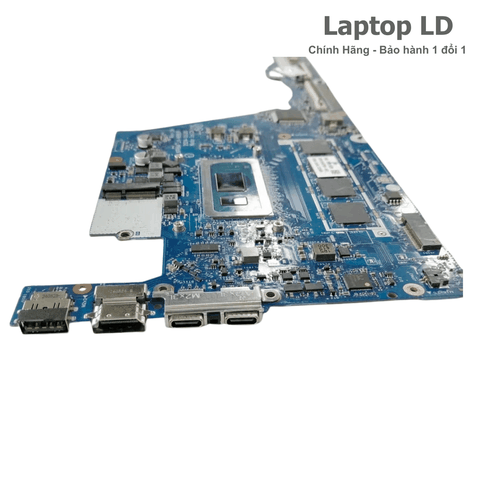

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main HP Pavilion 16-af
Nhóm ảnh này dùng để đối chiếu CPU Core Ultra 5 125U, mã chip RAM onboard, khe SSD M.2, module Wi-Fi, mạch sạc USB-C, hai USB-C, hai USB-A và HDMI 2.1.
Dấu hiệu nên kiểm tra bo mạch HP Pavilion 16-af
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy rồi tắt.
- Không nhận sạc ở một hoặc cả hai cổng USB-C.
- Máy báo sạc nhưng pin không tăng hoặc tụt pin khi tải.
- Cổng USB-C nóng, lỏng hoặc chập sau khi dùng hub/dock.
- Máy tự tắt khi cắm màn ngoài hoặc chạy đa nhiệm.
- Nguồn chờ có nhưng không khởi tạo CPU, RAM hoặc NPU.
Lỗi RAM hàn, BIOS và SSD
- Treo logo HP, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- RAM onboard lỗi gây không POST, xanh màn hoặc treo.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi BitLocker.
- BIOS lỗi sau cập nhật hoặc mất nguồn.
Lỗi hình ảnh, AI và ngoại vi
- HDMI 2.1 hoặc USB-C DisplayPort không xuất hình.
- Intel Graphics hoặc Intel AI Boost không nhận driver.
- Màn hình WUXGA/OLED chớp, sọc hoặc mất đèn nền.
- USB-A, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do module, nguồn hoặc đường tín hiệu.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc và I/O.
Nên sửa hay thay bo mạch HP Pavilion 16-af?
Dòng máy dùng CPU Core Ultra và RAM hàn. Cần loại trừ sạc, pin, SSD, màn hình, cáp và thiết bị ngoại vi trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở USB-C, HDMI, USB-A hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM vẫn ổn định.
- Không nhận SSD do socket, nguồn SSD hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU Core Ultra 5 125U lỗi hoặc chập nguồn lõi.
- RAM onboard lỗi nhiều chip, lỗi bus hoặc không POST kéo dài.
- Chập nặng mạch USB-C, nguồn CPU/NPU và nguồn chính.
- Main cong, cháy hoặc ăn mòn nhiều lớp.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền tảng HP Pavilion 16-af Core Ultra 5 125U. Mã LA-N661P, HP Spare, revision, dung lượng RAM và SSD phải xác nhận theo bo mạch thực tế.
| Tên sản phẩm | Main HP Pavilion 16-af CPU Intel Core Ultra 5 125U board LA-N661P |
|---|---|
| Dòng máy tương thích | HP Pavilion 16 inch Laptop PC 16-af0000 series; cần kiểm product number |
| Mã main | LA-N661P theo thông tin người bán; bắt buộc đối chiếu chữ in trực tiếp trên PCB |
| HP Spare | Chưa khóa khi chưa có ảnh tem bo mạch; không dùng part number của Ultra 7 hoặc RAM khác |
| CPU | Intel Core Ultra 5 125U onboard, 12 nhân gồm 2 P-core + 8 E-core + 2 Low Power E-core, 14 luồng, Turbo tối đa 4,30GHz, 12MB Intel Smart Cache |
| GPU / NPU | Intel Graphics tích hợp 4 Xe-core, xung tối đa 1,85GHz; Intel AI Boost NPU 11 TOPS |
| RAM | LPDDR5-6400 hoặc LPDDR5x-7467 onboard tùy SKU; dung lượng 8GB, 16GB hoặc 32GB, không có khe SO-DIMM |
| Ổ cứng | SSD M.2 PCIe NVMe; cấu hình bán phổ biến 512GB hoặc 1TB, số khe và khả năng nâng cấp phải kiểm main thực tế |
| Khe/đầu cáp trên main | Khe SSD M.2, module Wi-Fi/Bluetooth, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 2 USB-C 10Gbps có USB Power Delivery, DisplayPort 1.4/1.4a và HP Sleep and Charge; 1 USB-A 10Gbps; 1 USB-A 5Gbps; HDMI 2.1 và audio 3,5mm |
| Màn hình tương thích | 16 inch tỷ lệ 16:10; có cấu hình WUXGA 1920×1200 IPS chống chói/cảm ứng và OLED tùy SKU |
| Mạng và kết nối | Wi-Fi 6 hoặc Wi-Fi 6E và Bluetooth 5.3 tùy module/SKU |
| Pin | Pin Li-ion polymer 3 cell 59Wh, hỗ trợ HP Fast Charge |
| Sạc | Adapter HP USB-C 65W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter, cáp USB-C, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc HP 65W chuẩn, kiểm từng USB-C, ngắt pin và đo dòng chờ. |
| Chỉ một USB-C nhận sạc | Chân cổng, linh kiện bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và theo dõi đàm phán PD. |
| Treo logo | BIOS, RAM onboard, SSD hoặc nguồn CPU. | Tháo SSD, reset BIOS và kiểm nguồn CPU/RAM. |
| Không nhận SSD | SSD, socket, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn và kiểm BIOS. |
| Không lên màn | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/USB-C, kiểm đèn nền và đầu cáp. |
| Không nhận NPU | Driver, BIOS, firmware hoặc hệ điều hành. | Cập nhật BIOS/driver chính hãng và kiểm Device Manager. |
| HDMI/USB-C mất hình | Cổng, bảo vệ ESD, driver hoặc đường DisplayPort/HDMI. | Thử cáp/màn khác và kiểm nhận diện thiết bị. |
| Máy nóng/tự tắt | Bụi, quạt, keo tản, heatpipe hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ. |
| Máy vào nước | Oxy hóa USB-C, HDMI, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kiểm tra nguồn, sạc USB-C 65W, CPU, RAM onboard, SSD, Intel Graphics, NPU, màn hình, HDMI, USB-A, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, RAM, SSD, hình ảnh, cổng, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, SSD, BIOS, RAM onboard, màn hình, Wi-Fi và từng cổng.
-
Đối chiếu đúng main
Xác minh Pavilion 16-af, Ultra 5 125U, LA-N661P, HP Spare, revision và dung lượng RAM.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và test CPU, RAM, SSD, NPU, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng sạc USB-C đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main HP Pavilion 16-af.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do sạc/dock không phù hợp hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main có CPU và RAM hàn, nhiều cổng USB-C nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
LA-N661P có chắc chắn dùng Ultra 5 125U không?
Chưa thể khẳng định chỉ từ mã người bán cung cấp. Cần ảnh PCB, CPU, HP Spare và revision vì LA-N661P xuất hiện trên nhiều cấu hình.
Ultra 5 125U có bao nhiêu nhân và luồng?
CPU có 12 nhân gồm 2 P-core, 8 E-core và 2 Low Power E-core, tổng 14 luồng, Turbo tối đa 4,30GHz.
Main dùng Intel Arc Graphics không?
Không. Ultra 5 125U dùng Intel Graphics tích hợp 4 Xe-core.
RAM có nâng cấp được không?
Không. RAM LPDDR5/LPDDR5x được hàn trên main; phải chọn đúng dung lượng ngay từ đầu.
Máy dùng SSD nào?
Máy dùng SSD M.2 PCIe NVMe. Dung lượng lắp sẵn phổ biến 512GB hoặc 1TB; cần kiểm main để xác định số khe.
Máy có Thunderbolt 4 không?
HP công bố hai USB-C 10Gbps có Power Delivery và DisplayPort cho dòng 16-af. Không nên tự ghi Thunderbolt 4 nếu SKU không nêu rõ.
HDMI là phiên bản nào?
Dòng HP Pavilion 16-af0000 được HP công bố có HDMI 2.1.
Sạc chuẩn bao nhiêu watt?
Máy dùng adapter HP USB-C 65W và pin 59Wh.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày; hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
