Laptop LD • Main HP EliteBook 840 G10 / 860 G10
Thay main HP EliteBook 840 G10 / 860 G10 i7-1355U 6050A3461401 đúng mã
Đúng board 6050A3461401, CPU Intel Core i7-1355U, Intel Iris Xe Graphics bản UMA, hai khe RAM DDR5-5200 và một khe SSD M.2 2280 PCIe Gen4 NVMe. Laptop LD hỗ trợ kiểm tra mã PCB, tem HP, nguồn sạc USB-C, hai cổng Thunderbolt 4, HDMI 2.1, USB-A, RAM, SSD, BIOS, màn hình, Wi-Fi/WWAN và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- 6050A3461401
- CPU i7-1355U
- Main UMA
- 2 khe DDR5
- 2 Thunderbolt 4
- HDMI 2.1
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo nền HP EliteBook 840 14 inch G10 và HP EliteBook 860 16 inch G10, CPU i7-1355U, board 6050A3461401 và cấu hình main UMA. Mã PCB, revision, tem HP part number, layout cổng, đầu cáp màn hình và cụm tản nhiệt phải khớp với bo mạch thực tế.

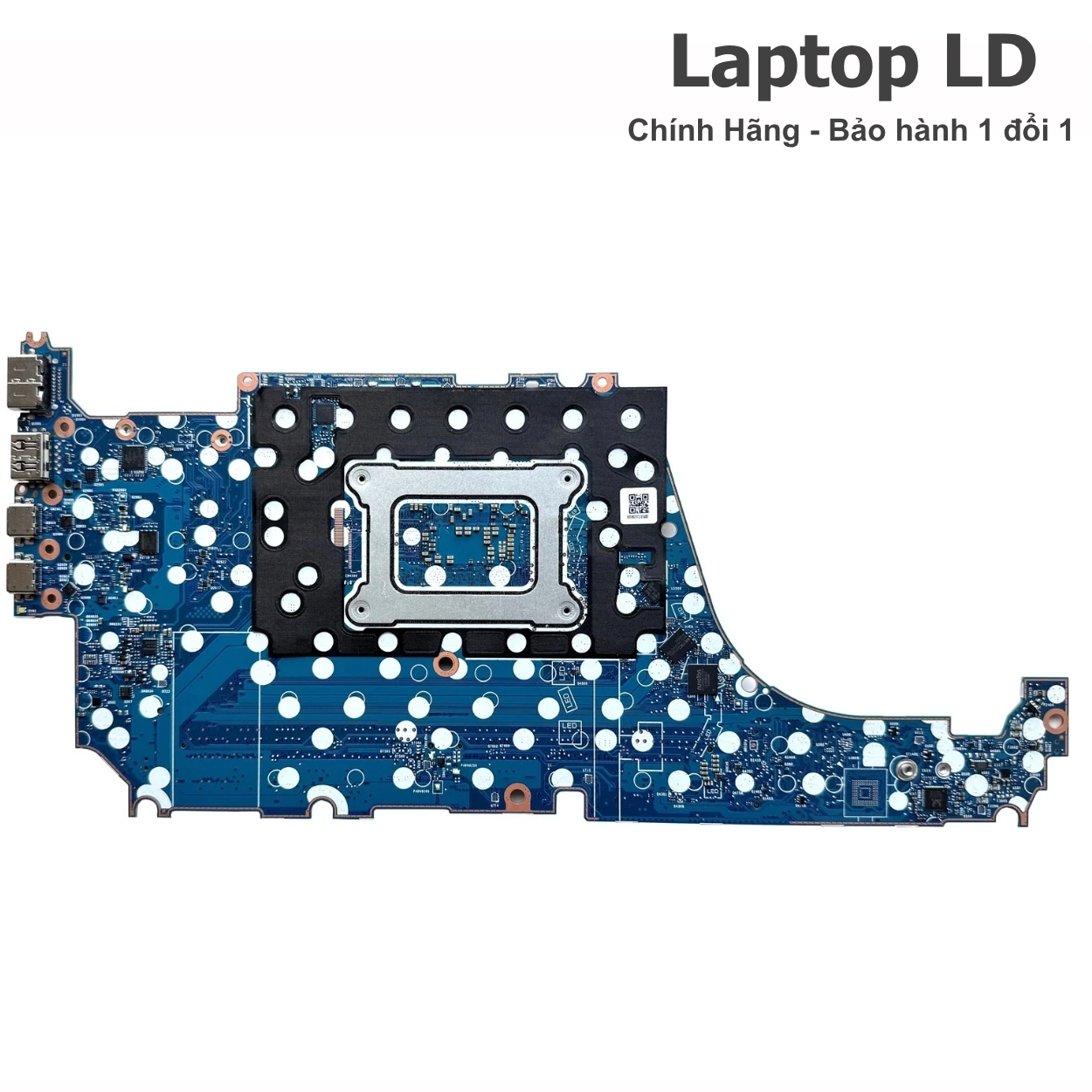

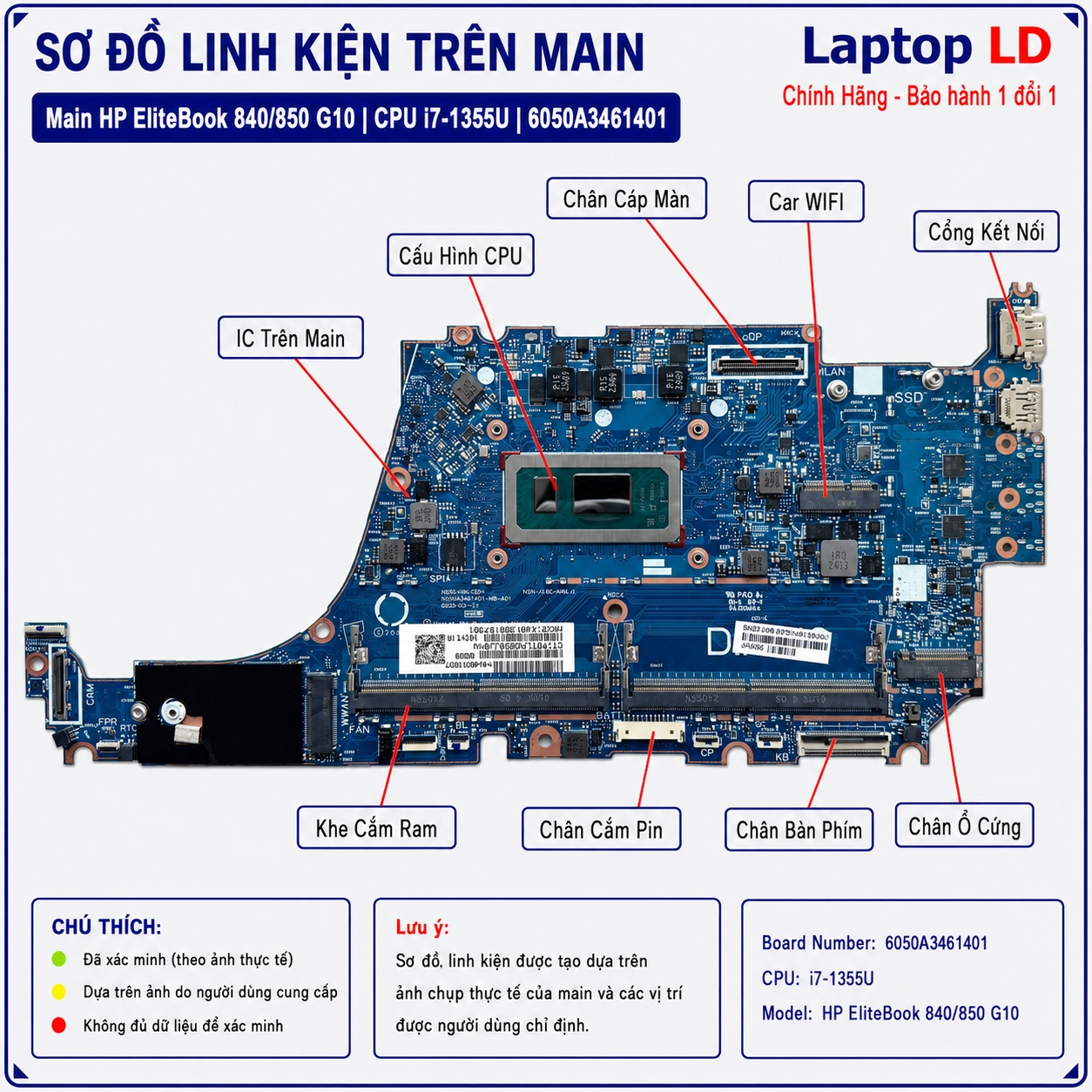

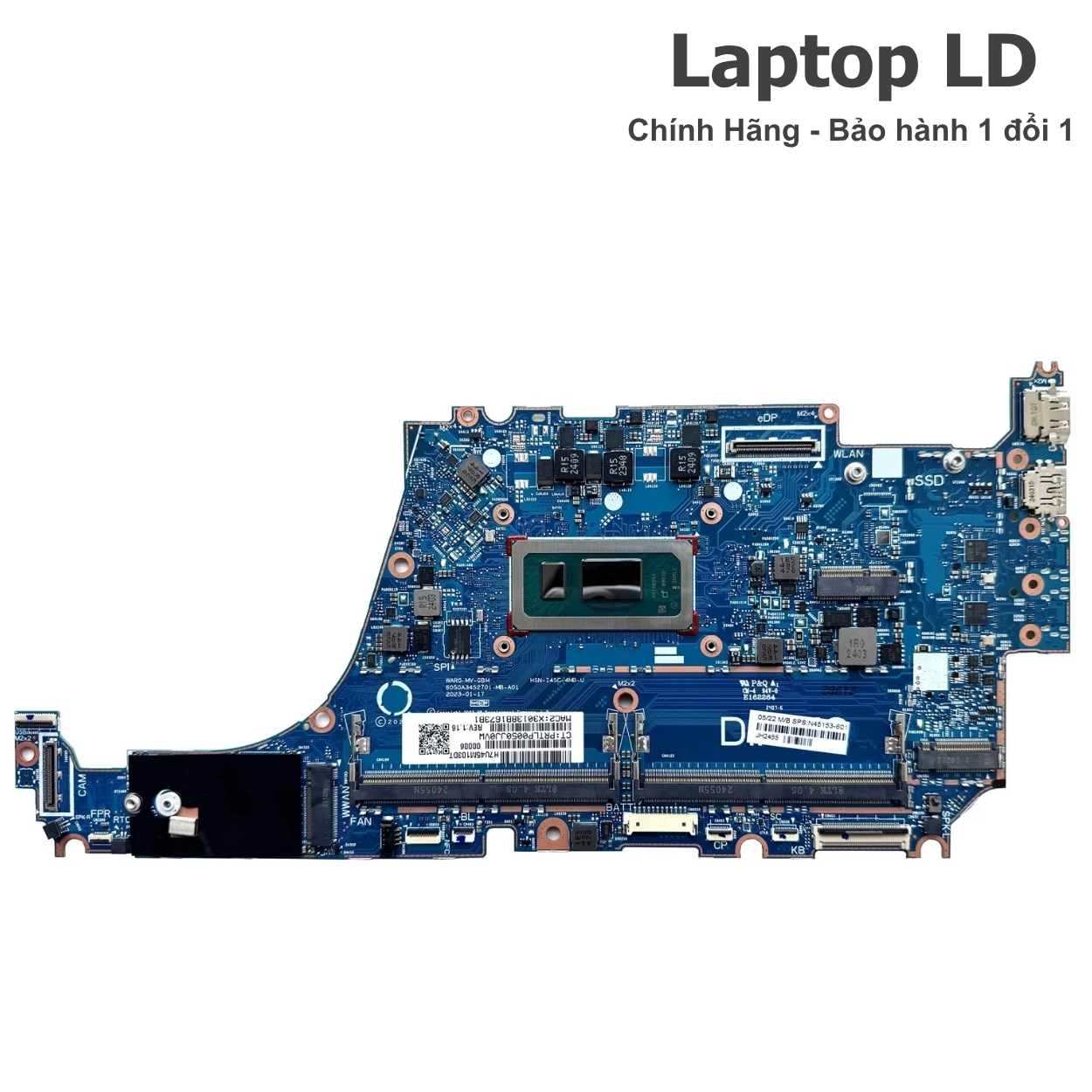

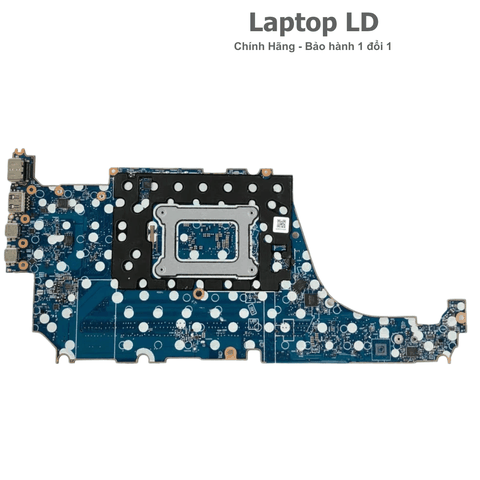

Vị trí linh kiện và ảnh tổng thể main HP EliteBook 840 G10 / 860 G10 i7-1355U 6050A3461401
Ảnh thực tế giúp nhận biết CPU i7-1355U, hai khe RAM DDR5, khe SSD M.2 2280, khe Wi-Fi, vị trí WWAN, mạch sạc USB-C, hai Thunderbolt 4, HDMI 2.1, hai USB-A và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và cảm biến.
Cần gửi gì để Laptop LD báo đúng main?
Board 6050A3461401 có nhiều biến thể CPU và HP part number. Để khóa đúng bản i7-1355U UMA, khách nên gửi đầy đủ ảnh tem và bo mạch, tránh nhầm i5-1335U, i5-1345U, i7-1365U, i7-1360P hoặc i7-1370P.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model HP EliteBook 840 G10 hoặc HP EliteBook 860 G10.
- Ảnh Product Number, Serial Number và thông tin cấu hình trên tem máy.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã PCB 6050A3461401, revision và tem HP part number.
- Ảnh khu vực CPU i7-1355U, hai khe RAM DDR5 và khe SSD M.2.
- Ảnh vùng đồ họa để xác nhận main UMA không có GPU và VRAM rời.
- Ảnh hai Thunderbolt 4, HDMI 2.1, hai USB-A và audio 3.5mm.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, không xuất hình, mất USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng board 6050A3461401, CPU i7-1355U và HP part number.
- Xác nhận đúng bản UMA dùng đồ họa Intel tích hợp, không có GPU/VRAM rời.
- Tránh nhầm biến thể CPU U-series, P-series hoặc revision khác.
- Nhận diện đúng layout RAM, SSD, Wi-Fi, WWAN và cụm cổng.
- Phân biệt đầu cáp màn hình, pin, quạt và bàn phím giữa khung 14 inch và 16 inch.
- Khoanh vùng lỗi nằm ở main, sạc USB-C, RAM, SSD, màn hình, Wi-Fi hay thiết bị ngoại vi.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main HP EliteBook 840 G10 / 860 G10 i7-1355U 6050A3461401 được báo theo đúng HP part number, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, tản nhiệt CPU dòng U, pin, hai khe RAM, SSD M.2, Wi-Fi/WWAN, màn hình và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng 6050A3461401 và máy không vào nước hoặc chập nhiều tầng nguồn. Máy từng sửa USB-C, BIOS, nguồn CPU, RAM hoặc đường màn hình cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng EliteBook 840 G10 hoặc 860 G10, i7-1355U, 6050A3461401, revision và tem HP.
- Xác nhận main UMA không có GPU và VRAM rời trước khi giao/lắp.
- Kiểm tra sạc USB-C 65W, hai Thunderbolt 4, HDMI 2.1, hai USB-A, audio, RAM, SSD, Wi-Fi, camera và nhiệt độ.
- Kiểm tra khả năng nhận Intel Iris Xe Graphics khi RAM chạy dual-channel.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch HP EliteBook i7-1355U 6050A3461401 dùng cho máy nào?
Dòng máy phù hợp
- HP EliteBook 840 14 inch G10 Notebook PC.
- HP EliteBook 860 16 inch G10 Notebook PC.
- CPU Intel Core i7-1355U onboard.
- Board number 6050A3461401.
- Main UMA dùng đồ họa Intel tích hợp.
- Hai khe RAM SO-DIMM DDR5-5200, tối đa 64GB.
- Một khe SSD M.2 2280 PCIe Gen4 x4 NVMe.
- Hai Thunderbolt 4, hai USB-A, HDMI 2.1 và audio 3.5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm EliteBook 860 G10 với tên EliteBook 850 G10 của các thế hệ cũ.
- Không nhầm i7-1355U với i7-1365U, i7-1360P hoặc i7-1370P.
- Không bỏ qua HP part number, revision PCB và mã 6050A3461401.
- Không chọn theo tên EliteBook G10 nếu layout cổng và đầu cáp không trùng.
- Không nhầm màn hình 14 inch của 840 G10 với màn hình 16 inch của 860 G10.
- Không ghi LAN RJ-45 hoặc khe thẻ nhớ cho dòng máy này vì máy không có hai cổng đó tích hợp.
- Không kết luận lỗi main trước khi loại trừ sạc USB-C, RAM, SSD, màn hình và module Wi-Fi/WWAN.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | HP EliteBook 840 G10 hoặc HP EliteBook 860 G10. | Ghi nhầm EliteBook 850 G10 hoặc chọn main của dòng 600 series. |
| Board number | 6050A3461401. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| CPU | Intel Core i7-1355U, 10 nhân, 12 luồng, Turbo tối đa 5.00GHz. | Nhầm i7-1365U hoặc CPU P-series làm sai cấu hình và giá. |
| GPU | Intel Iris Xe Graphics tích hợp bản UMA, dùng chung RAM hệ thống. | Nhầm main có GPU rời hoặc hiểu sai chế độ Intel UHD khi RAM single-channel. |
| RAM | 2 khe SO-DIMM DDR5-5200, tối đa 64GB. | Tưởng RAM hàn hoặc chọn nhầm DDR4. |
| SSD | 1 khe M.2 2280 PCIe Gen4 x4 NVMe, dung lượng công bố đến 2TB. | Nhầm có hai khe SSD hoặc dùng sai kích thước ổ. |
| Cổng ngoài | 2 USB-A 5Gbps, 2 Thunderbolt 4/USB4, 1 HDMI 2.1 và 1 audio 3.5mm. | Ghi thêm LAN RJ-45, SD hoặc microSD không có trên máy. |
| Màn hình | 840 G10 dùng màn 14 inch 16:10; 860 G10 dùng màn 16 inch 16:10. | Nhầm panel, cáp eDP, độ dài cáp hoặc khung màn giữa hai model. |
| Sạc | HP Smart USB-C 65W. | Dùng sạc USB-C không hỗ trợ Power Delivery hoặc công suất thấp. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem HP, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

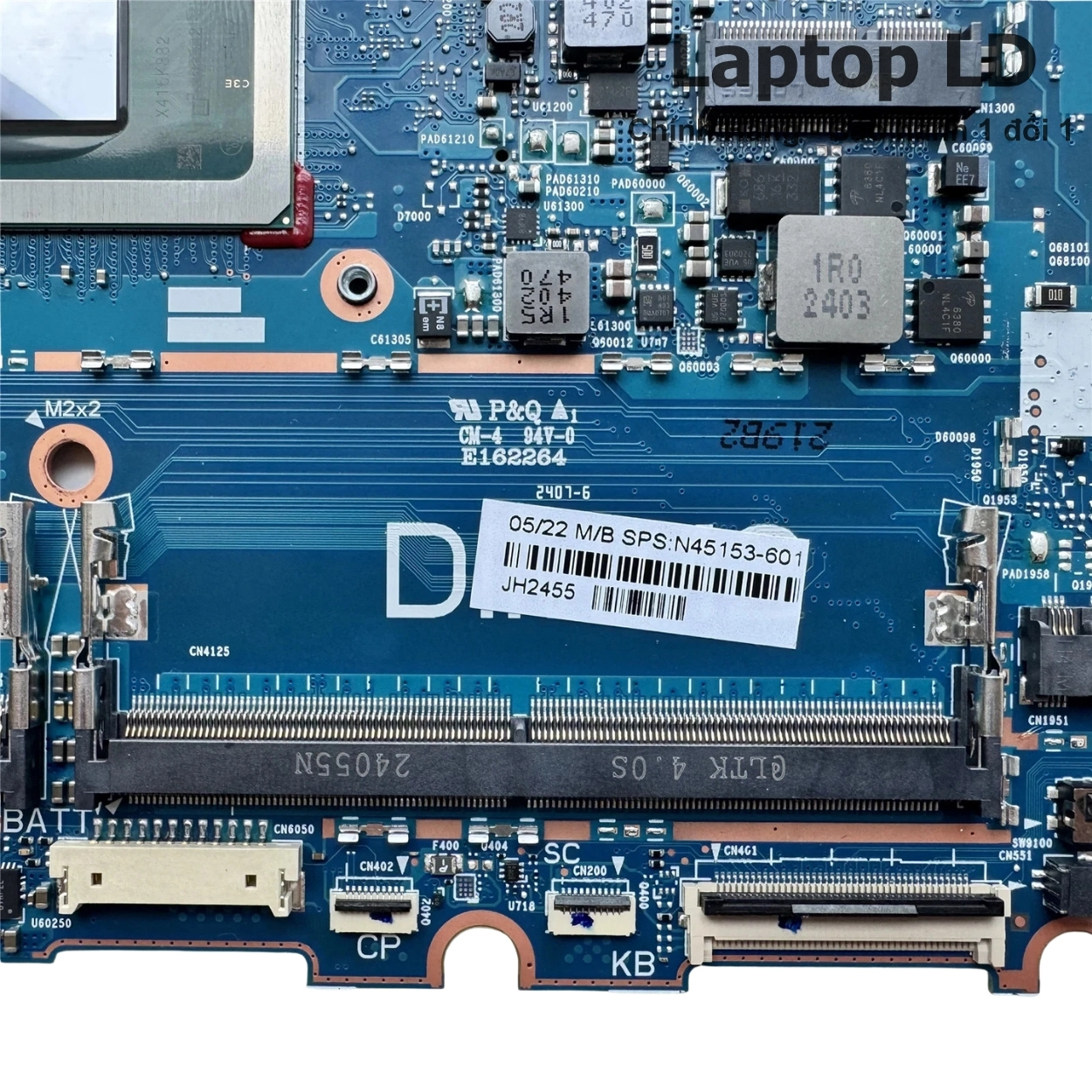

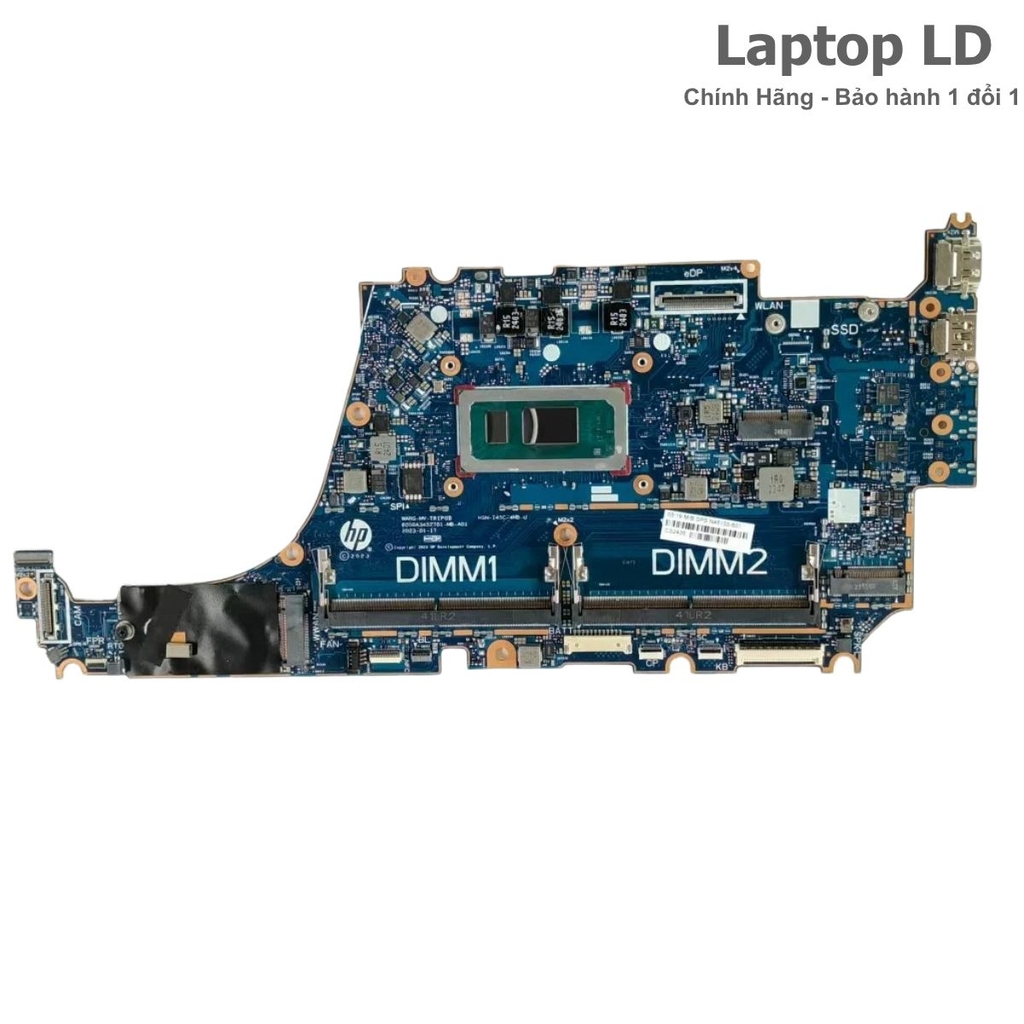

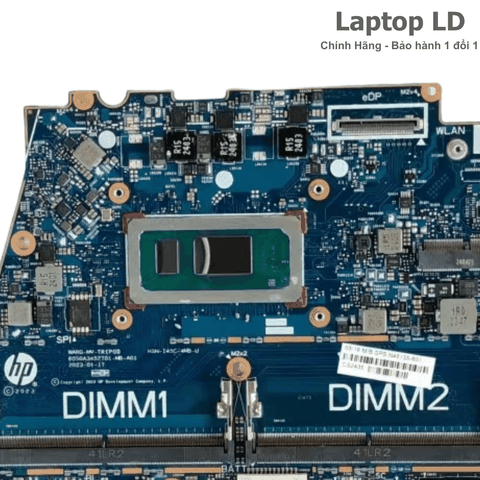

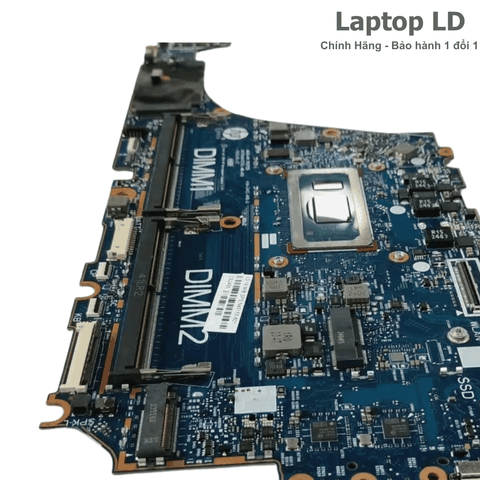

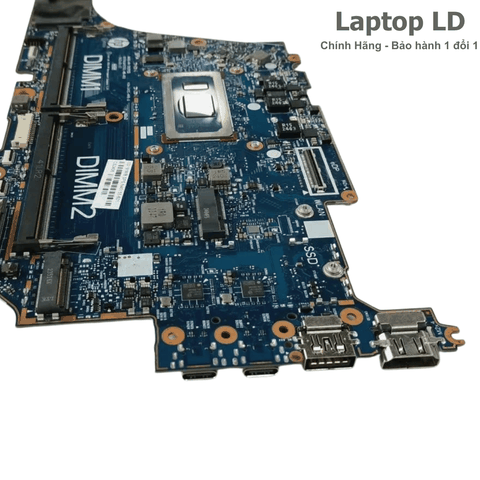

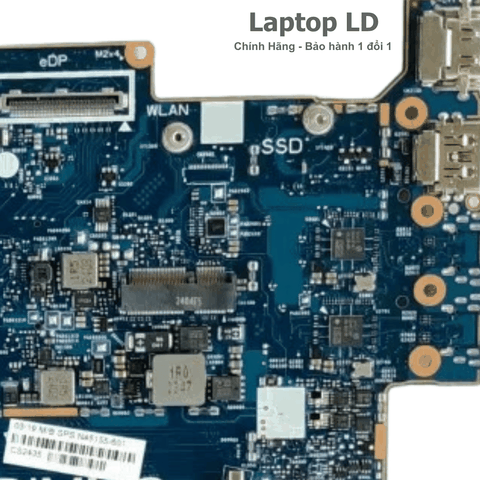

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main HP EliteBook 840 G10 / 860 G10
Nhóm ảnh này giúp đối chiếu đúng CPU i7-1355U, hai khe RAM DDR5-5200, khe SSD M.2 2280, khe Wi-Fi/WWAN, hai Thunderbolt 4, HDMI 2.1, hai USB-A và dấu hiệu main UMA không có GPU/VRAM rời.
Dấu hiệu nên kiểm tra bo mạch HP EliteBook 840 G10 / 860 G10
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc đèn Caps Lock báo mã lỗi.
- Không nhận sạc ở một hoặc cả hai cổng Thunderbolt 4.
- Máy nhận adapter nhưng báo công suất thấp, sạc chậm hoặc không tăng pin.
- Cổng USB-C nóng, chập sau khi dùng dock, hub hoặc cáp hỏng.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, RAM hoặc SSD.
Lỗi khởi động, RAM và SSD
- Treo logo HP, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen sau khi thay hoặc nâng cấp RAM.
- Lỗi training DDR5 làm máy khởi động lâu, báo nháy đèn hoặc không POST.
- Không nhận một thanh hoặc một khe SO-DIMM.
- Không nhận SSD M.2, mất ổ sau sleep hoặc báo Boot Device Not Found.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cổng và ngoại vi
- Màn trong không lên nhưng HDMI hoặc Thunderbolt vẫn xuất hình.
- HDMI 2.1 hoặc Thunderbolt không nhận màn hình ngoài.
- Intel Iris Xe không kích hoạt do RAM chạy single-channel hoặc lỗi nhận RAM.
- USB-A, audio, Wi-Fi, Bluetooth, WWAN, camera hoặc mic mất nhận.
- Bàn phím, touchpad, loa hoặc cảm biến không hoạt động do đầu cáp hay nguồn phụ.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc, HDMI, USB hoặc audio.
Nên sửa hay thay bo mạch HP EliteBook 840 G10 / 860 G10?
Dòng EliteBook G10 dùng CPU U-series, hai Thunderbolt 4, RAM DDR5 và SSD Gen4 nên cần loại trừ sạc, pin, RAM, SSD, panel, cáp màn và module không dây trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS hoặc EC lỗi nhưng CPU và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3.3V hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-1355U lỗi, không khởi tạo hoặc chập nguồn lõi.
- Chập nặng đồng thời mạch USB-C, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
- Chi phí sửa sâu gần bằng main thay thế đã kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main HP EliteBook 840 G10 / 860 G10 CPU i7-1355U board 6050A3461401 bản UMA.
| Tên sản phẩm | Main HP EliteBook 840 G10 / 860 G10 CPU Intel Core i7-1355U board 6050A3461401 |
|---|---|
| Dòng máy tương thích | HP EliteBook 840 14 inch G10; HP EliteBook 860 16 inch G10 |
| Mã main | 6050A3461401 |
| Board number | 6050A3461401 |
| CPU | Intel Core i7-1355U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 5.00GHz, 12MB Intel Smart Cache, công suất cơ bản 15W |
| GPU / VGA | Intel Iris Xe Graphics tích hợp bản UMA, dùng chung RAM hệ thống; hiển thị Intel UHD Graphics khi bộ nhớ hoạt động single-channel; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-5200, hỗ trợ dual-channel, tối đa 64GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe Gen4 x4 NVMe, hỗ trợ SSD dung lượng đến 2TB |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2 2280, 1 khe M.2 2230 Wi-Fi/Bluetooth, vị trí WWAN M.2, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt, camera và cảm biến |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, trong đó một cổng hỗ trợ sạc; 2 Thunderbolt 4/USB4 40Gbps hỗ trợ Power Delivery và DisplayPort 1.4; 1 HDMI 2.1; 1 audio 3.5mm |
| Màn hình tương thích | HP EliteBook 840 G10: 14 inch 16:10 WUXGA 1920×1200 hoặc WQXGA 2560×1600; HP EliteBook 860 G10: 16 inch 16:10 WUXGA 1920×1200; cảm ứng hoặc không cảm ứng |
| Pin | HP EliteBook 840 G10: pin HP Long Life 3 cell 51Wh; HP EliteBook 860 G10: pin HP Long Life 3 cell 51Wh hoặc 6 cell 76Wh |
| Sạc | HP Smart USB Type-C 65W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc HP USB-C 65W, kiểm từng cổng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một cổng USB-C nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và theo dõi quá trình đàm phán Power Delivery. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM, reset BIOS và theo dõi trình tự khởi động. |
| Không nhận RAM DDR5 | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, thử từng thanh, đổi khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm đèn nền, nguồn panel và đầu cáp. |
| Iris Xe chỉ hiện Intel UHD | RAM single-channel, lỗi một khe RAM hoặc cấu hình bộ nhớ không đồng đều. | Kiểm hai thanh RAM, trạng thái dual-channel và nhận diện bộ nhớ trong BIOS. |
| HDMI/Thunderbolt mất hình | Cổng, linh kiện bảo vệ, controller, BIOS hoặc đường DisplayPort. | Thử cáp/màn khác, kiểm cổng, nguồn và nhận diện trong hệ điều hành. |
| Máy vào nước | Oxy hóa mạch PD, HDMI, USB, audio, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 65W, hai Thunderbolt 4, RAM DDR5, SSD M.2, màn hình, HDMI, USB-A, Wi-Fi/WWAN và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc USB-C, màn hình, RAM, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C 65W, pin, RAM DDR5, SSD, BIOS, màn hình, Wi-Fi/WWAN và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh EliteBook 840 G10 hoặc 860 G10, i7-1355U, board 6050A3461401, bản UMA, revision và tem HP.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng sạc USB-C đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch 6050A3461401 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main HP EliteBook 840 G10 / 860 G10 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc hoặc dock không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

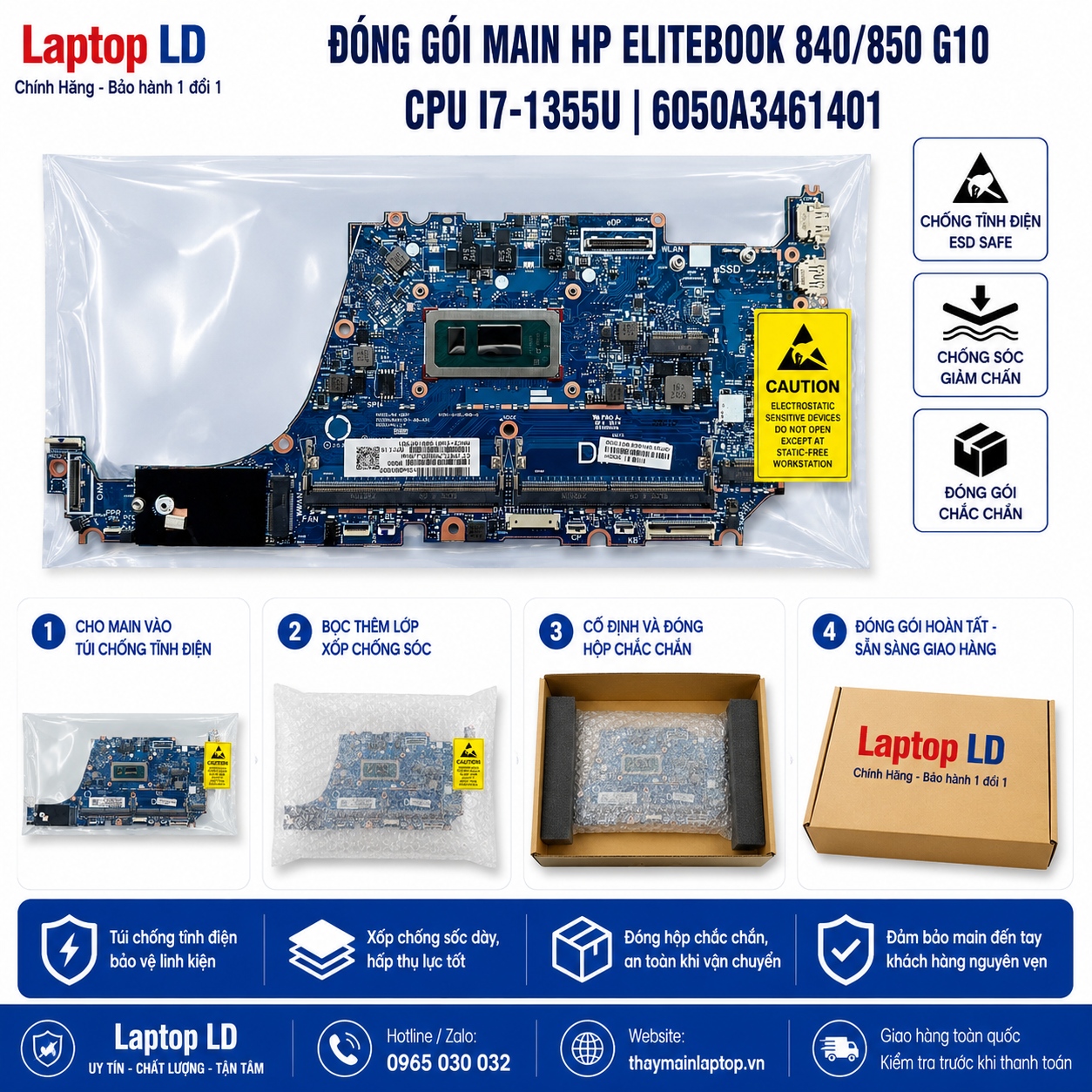

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 6050A3461401 có CPU hàn, hai cổng USB-C, hai khe RAM và socket SSD nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main 6050A3461401 dùng cho model nào?
Dùng trên nền HP EliteBook 840 14 inch G10 và HP EliteBook 860 16 inch G10, nhưng phải kiểm đúng CPU, revision và tem HP.
CPU i7-1355U có bao nhiêu nhân và luồng?
Intel Core i7-1355U có 10 nhân, 12 luồng, Turbo tối đa 5.00GHz và 12MB Intel Smart Cache.
Main này có card đồ họa rời không?
Không. Board trong bài là bản UMA dùng đồ họa Intel tích hợp và không có chip GPU hoặc VRAM rời.
Vì sao máy có lúc hiện Intel UHD thay vì Iris Xe?
Đồ họa Iris Xe yêu cầu bộ nhớ hoạt động đúng chế độ dual-channel; cấu hình single-channel có thể hiển thị Intel UHD Graphics.
RAM có nâng cấp được không?
Có. Main có hai khe SO-DIMM DDR5-5200 và hỗ trợ tối đa 64GB.
Máy có mấy khe SSD?
Main có một khe SSD M.2 2280 PCIe Gen4 x4 NVMe, hỗ trợ dung lượng công bố đến 2TB.
Máy có LAN RJ-45 và khe thẻ nhớ không?
Không. EliteBook 840 G10 và 860 G10 không tích hợp cổng LAN RJ-45 hoặc khe SD/microSD trên thân máy.
Máy có bao nhiêu cổng Thunderbolt 4?
Máy có hai cổng Thunderbolt 4 hỗ trợ USB4, DisplayPort 1.4 và USB Power Delivery.
840 G10 và 860 G10 khác nhau ở điểm nào?
EliteBook 840 G10 dùng màn 14 inch, còn EliteBook 860 G10 dùng màn 16 inch; cáp màn, khung vỏ, bàn phím và pin có khác biệt.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
