Laptop LD • Main HP EliteBook 640 / 650 G10
Thay main HP EliteBook 640 / 650 G10 i7-1355U DA0X8TMB8E0 đúng mã
Đúng nền bo Quanta X8T DA0X8TMB8E0 Rev E, CPU Intel Core i7-1355U và Intel Iris Xe Graphics bản UMA. HP spare N42775-601 được xác nhận cho main i7-1355U UMA dùng trên EliteBook 640 G10 và 650 G10. Main có hai khe RAM DDR4-3200, một khe SSD M.2 2280 chính và khe M.2 2230 phụ tùy cấu hình không WWAN, Thunderbolt 4, USB-C 10Gbps, HDMI 2.1, LAN RJ-45, pin 51,3Wh và sạc 65W.
- Quanta X8T
- CPU i7-1355U
- 10 nhân 12 luồng
- 2 khe DDR4-3200
- Thunderbolt 4
- HDMI 2.1
Xác thực kỹ thuật: Intel xác nhận i7-1355U có 10 nhân, 12 luồng, Turbo 5,0GHz và 12MB cache. HP công bố EliteBook 640/650 G10 có hai khe DDR4-3200 tối đa 64GB, Thunderbolt 4, USB-C 10Gbps, HDMI 2.1, RJ-45, pin 51,3Wh và sạc 65W. Nguồn BIOS xác nhận Quanta X8T DA0X8TMB8E0; HP spare N42775-601 là bản UMA i7-1355U.

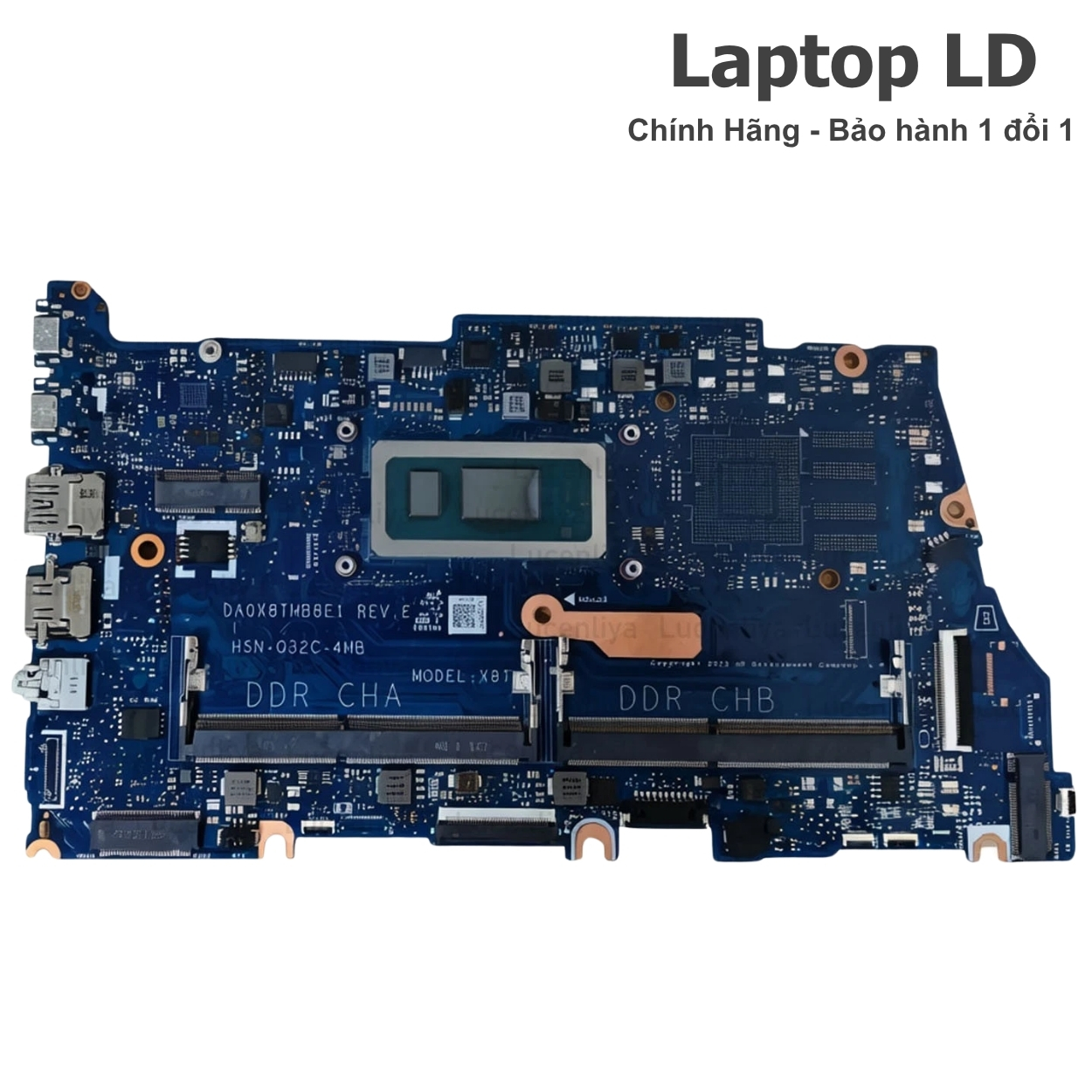

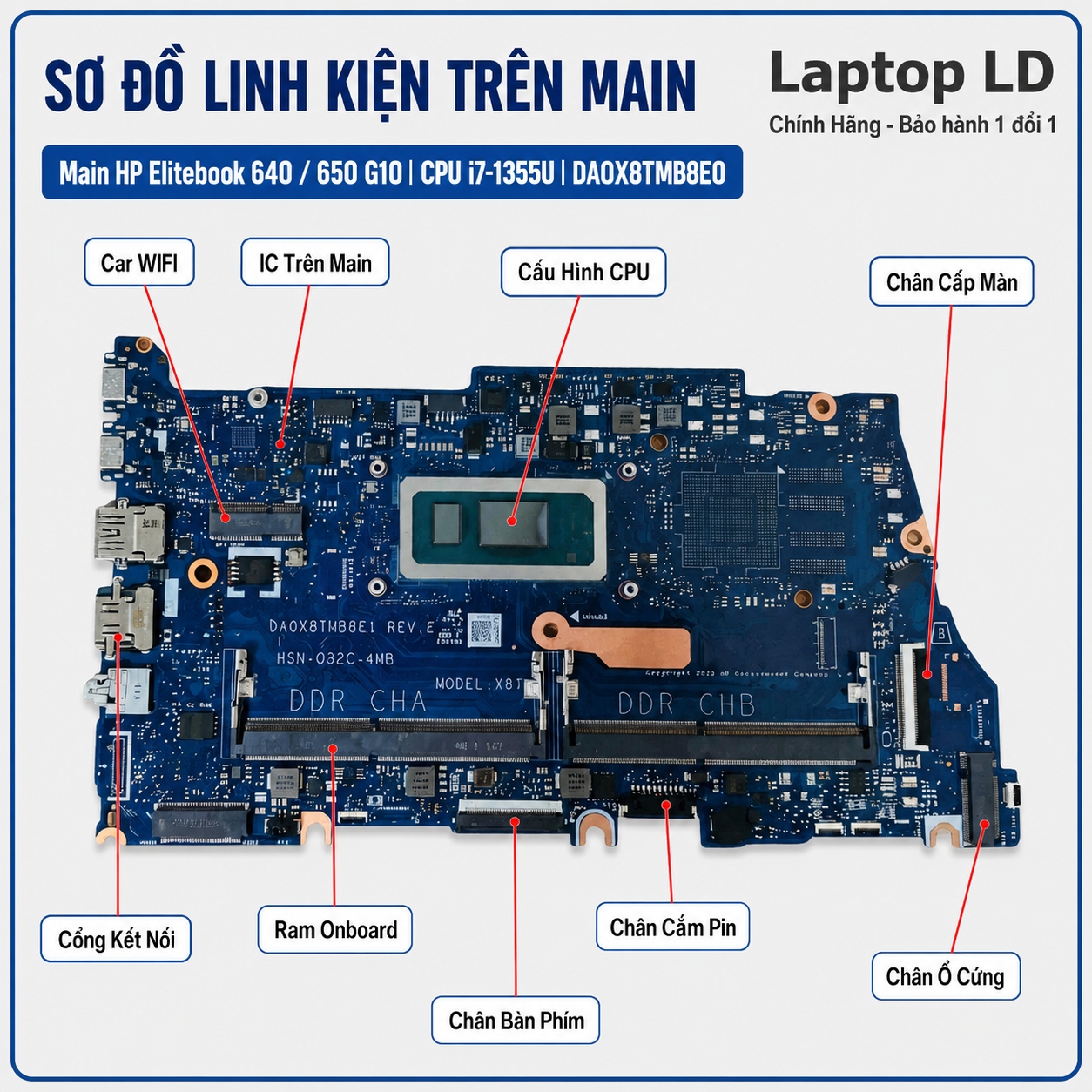

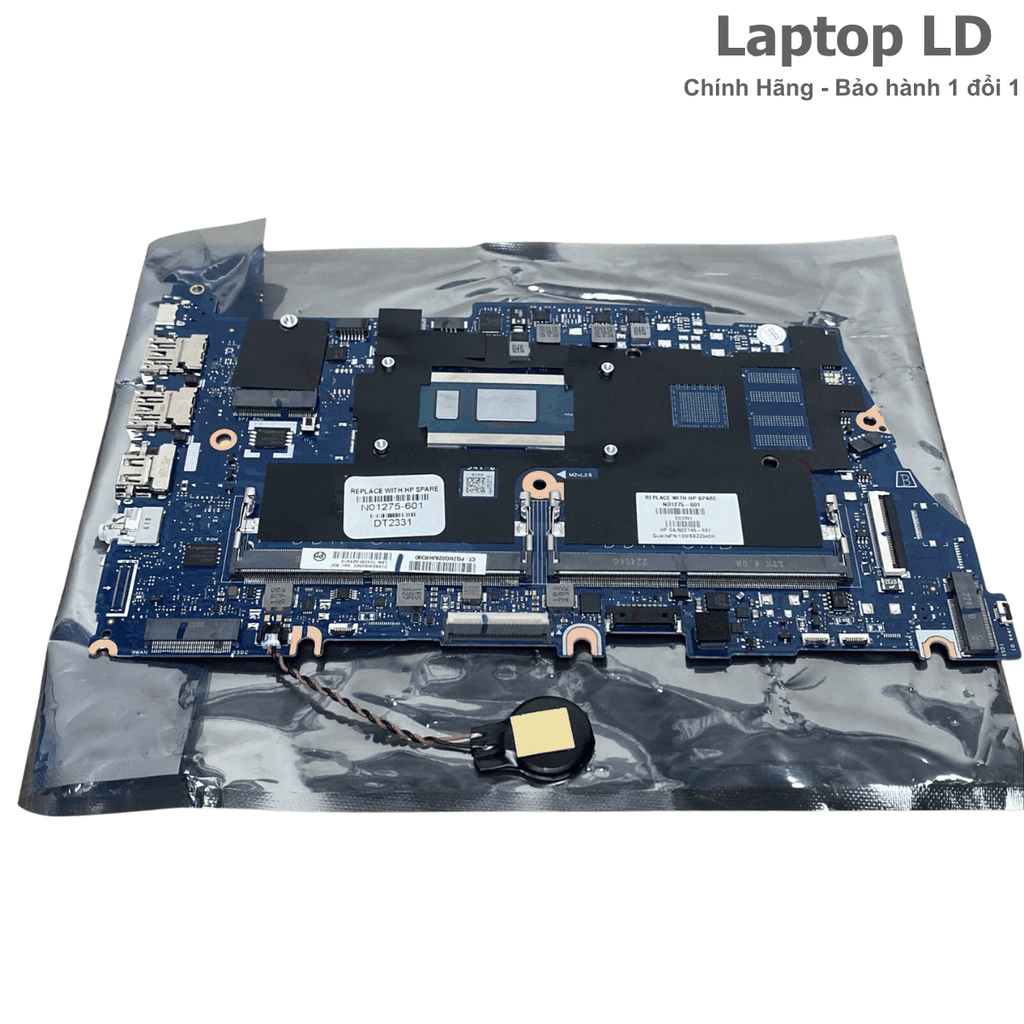

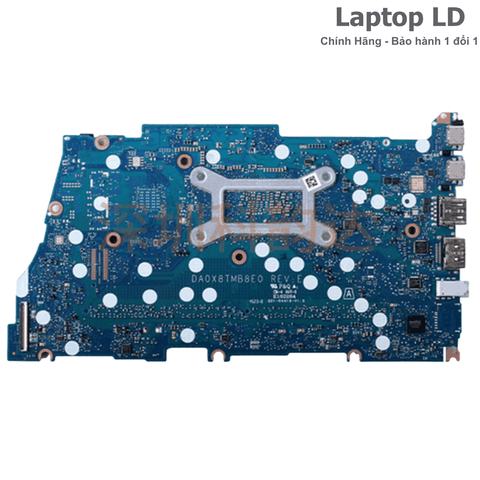

Vị trí linh kiện và ảnh tổng thể main HP EliteBook 640 / 650 G10 i7-1355U DA0X8TMB8E0
Ảnh thực tế giúp nhận biết CPU i7-1355U, hai khe SO-DIMM DDR4, khe SSD M.2 2280, khe M.2 2230 phụ/WWAN, module Wi-Fi, Thunderbolt 4, USB-C 10Gbps, HDMI 2.1, LAN RJ-45, hai USB-A, audio, đầu nguồn và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera cùng Smart Card tùy cấu hình.
Cần gửi gì để Laptop LD báo đúng main?
DA0X8TMB8E0 có nhiều biến thể i5/i7 và cả bản GPU rời RTX 2050. Chỉ mã PCB chưa đủ để khóa CPU, GPU và HP spare.
Thông tin nên gửi trước
- Ảnh tem đáy ghi rõ EliteBook 640 G10 hoặc EliteBook 650 G10.
- Ảnh Product Number, serial và hai mặt bo mạch cũ.
- Ảnh rõ DA0X8TMB8E0 Rev E và tem HP spare.
- Ảnh khu vực CPU i7-1355U và kiểm tra có/không có GPU rời.
- Ảnh hai khe RAM DDR4, SSD M.2 và khe WWAN/M.2 phụ.
- Ảnh Thunderbolt 4, USB-C 10Gbps, HDMI, LAN, USB-A và audio.
- Ảnh pin 51,3Wh, adapter 65W và cụm tản nhiệt.
- Mô tả lỗi nguồn, RAM, SSD, hình ảnh, Thunderbolt, HDMI, LAN hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Khóa đúng HP spare N42775-601.
- Phân biệt main UMA với biến thể NVIDIA RTX 2050.
- Phân biệt i7-1355U với i7-1365U hoặc i5-1335U.
- Xác định đúng chassis 14 inch hay 15,6 inch và cáp bàn phím.
- Kiểm tra khe 2230 đang dùng SSD phụ hay WWAN.
- Rút ngắn thời gian kiểm tra và tránh mua sai board/revision.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá được báo theo CPU, GPU, HP spare, revision, tình trạng bo và gói bảo hành.
Công lắp
Kiểm tra adapter 65W, pin, RAM, SSD, Wi-Fi, màn hình, Thunderbolt, USB-C, HDMI, LAN và USB-A.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày; có gói mở rộng lên tới 24 tháng.
Thời gian xử lý
Bo từng sửa BIOS/EC, Thunderbolt, nguồn CPU, RAM hoặc vào nước cần kiểm tra sâu hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng EliteBook 640/650 G10, i7-1355U, DA0X8TMB8E0 và N42775-601.
- Xác nhận đúng main UMA, không nhầm bản RTX 2050.
- Kiểm tra RAM, SSD, Thunderbolt 4, USB-C DP/PD, HDMI, LAN, Wi-Fi, camera và nhiệt độ.
- Đối chiếu đúng cáp bàn phím và chassis 640/650 trước khi lắp.
- Có phiếu bảo hành, giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch HP DA0X8TMB8E0 i7-1355U dùng cho máy nào?
Tương thích đã có căn cứ
- HP EliteBook 640 14 inch G10.
- HP EliteBook 650 15,6 inch G10.
- CPU Intel Core i7-1355U onboard.
- Board Quanta X8T DA0X8TMB8E0 Rev E.
- HP spare N42775-601, bản UMA cho Windows.
- Intel Iris Xe Graphics eligible.
- Hai khe DDR4-3200, tối đa 64GB.
- Thunderbolt 4, USB-C 10Gbps, HDMI 2.1 và LAN Gigabit.
Không nên thay chéo khi chưa kiểm
- Không nhầm main UMA với bản NVIDIA GeForce RTX 2050.
- Không nhầm i7-1355U với i7-1365U hoặc i5-1335U.
- Không dùng HP spare khác chỉ vì cùng DA0X8TMB8E0.
- Không ghi Iris Xe chắc chắn khi RAM chạy single-channel; khi đó có thể hiển thị Intel UHD.
- Không dùng khe M.2 2230 phụ làm ổ hệ điều hành theo cấu hình HP.
- Không gắn SSD phụ nếu máy có WWAN vì dùng chung vị trí tùy chọn.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và Wi-Fi.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | EliteBook 640 G10 14 inch hoặc EliteBook 650 G10 15,6 inch. | Nhầm ProBook 440/450 G10 dù có board gần giống. |
| Board number | Quanta X8T DA0X8TMB8E0 Rev E. | Đặt board khác revision hoặc biến thể GPU. |
| HP spare | N42775-601 – UMA i7-1355U, Windows. | Nhầm spare bản FreeDOS, CPU khác hoặc RTX 2050. |
| CPU | i7-1355U, 10 nhân, 12 luồng, Turbo tối đa 5,0GHz. | Nhầm i7-1365U hoặc i7-1355U bản board khác. |
| GPU | Intel Iris Xe eligible; cần RAM dual-channel để hoạt động đúng Iris Xe. | Ghi RTX 2050 hoặc khóa Iris Xe khi chỉ lắp một thanh RAM. |
| RAM | 2 khe DDR4-3200, tối đa 64GB. | Ghi DDR5, RAM hàn hoặc một khe. |
| SSD | Khe chính M.2 2280 Gen4; khe M.2 2230 phụ tùy cấu hình không WWAN. | Ghi hai khe 2280 hoặc bỏ điều kiện WWAN. |
| Cổng | TB4 40Gbps, USB-C 10Gbps, 2 USB-A 5Gbps, HDMI 2.1, RJ-45 và audio. | Ghi chỉ một USB-C hoặc HDMI 1.4. |
| Pin và sạc | Pin 51,3Wh; adapter 65W đầu tròn hoặc USB-C tùy SKU. | Khóa sai loại đầu sạc khi chưa xem adapter/tem máy. |
Hướng dẫn tránh mua nhầm main
Xem hướng dẫn chọn main laptop đúng mã để chụp HP spare, mã PCB, CPU, GPU, RAM, SSD và cụm cổng.

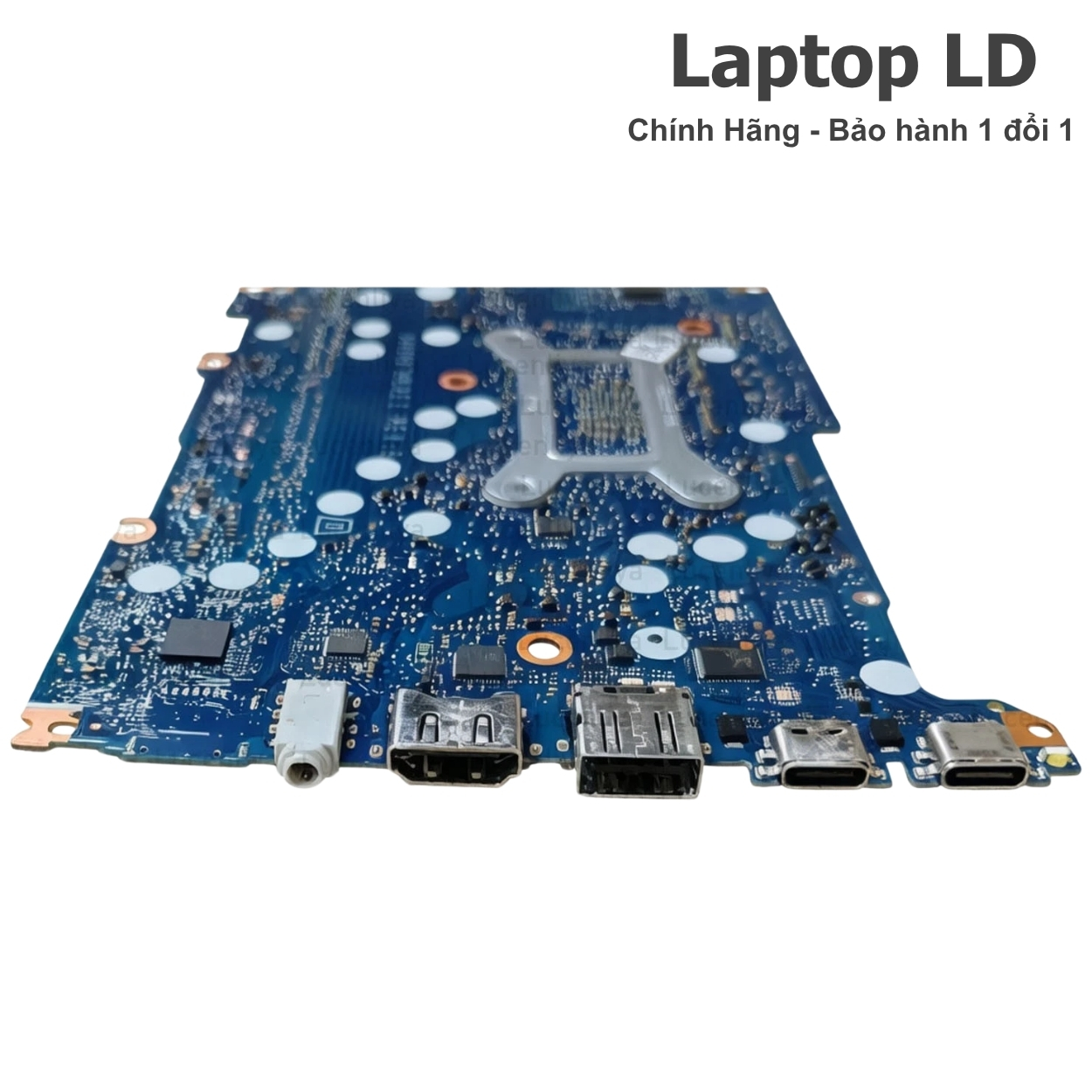

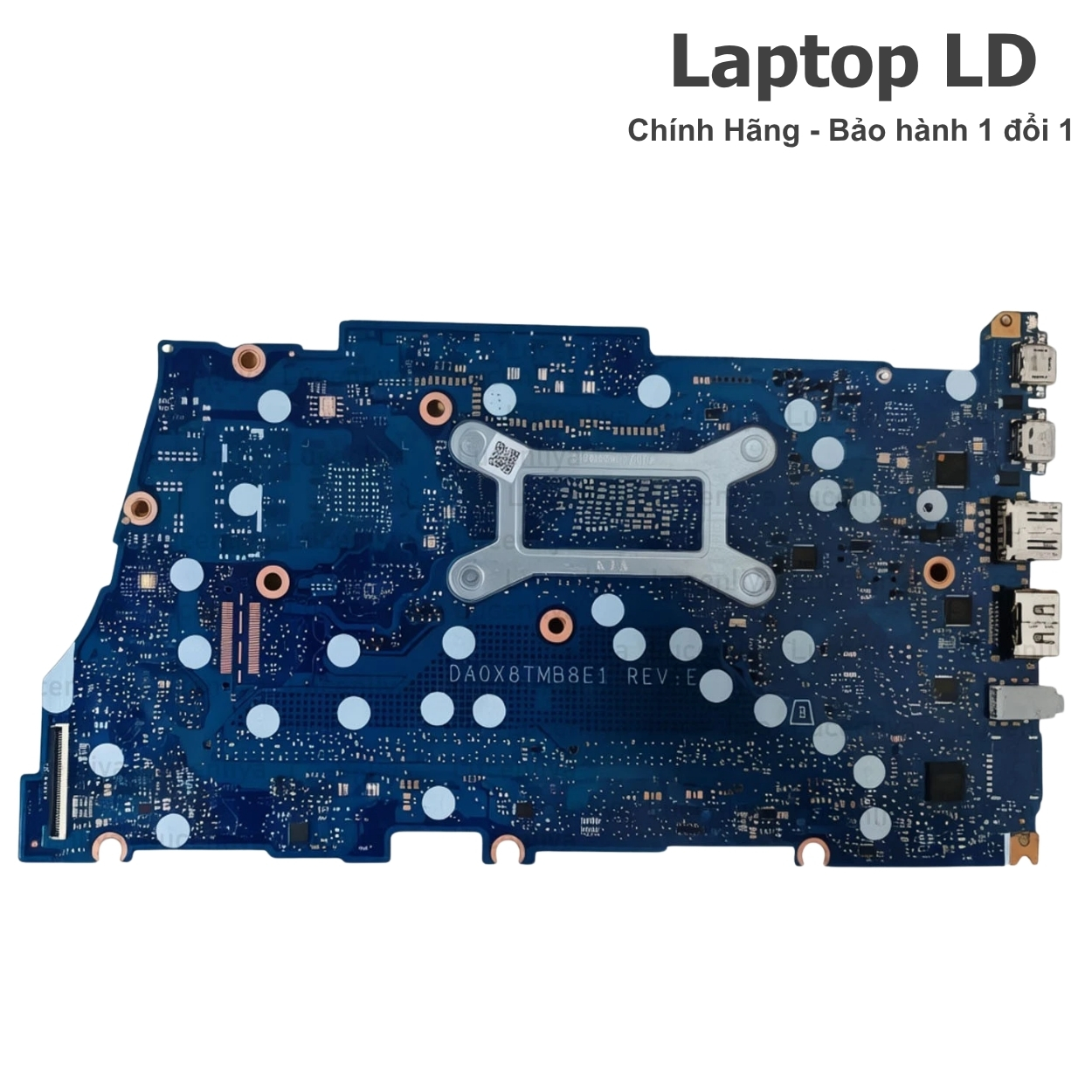

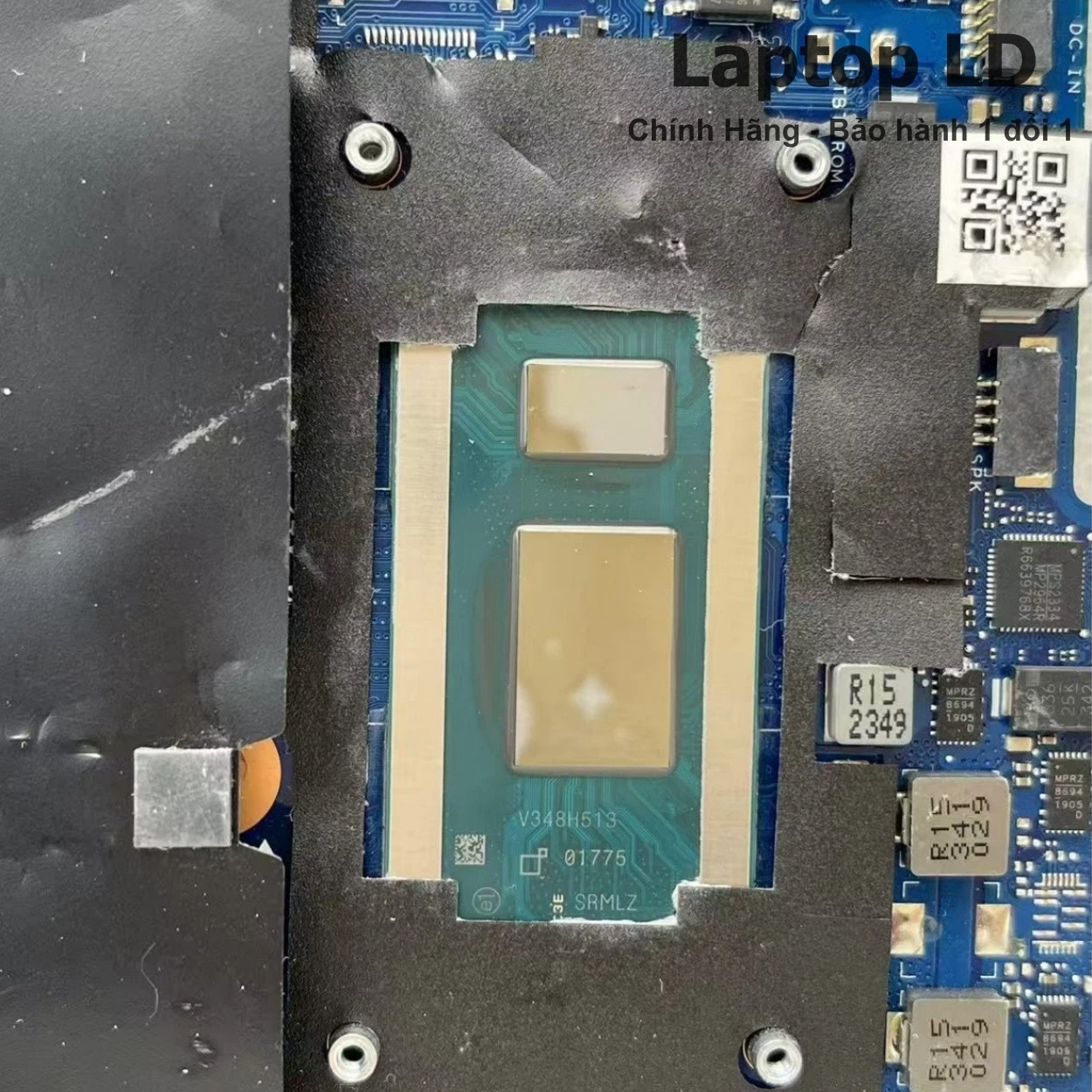

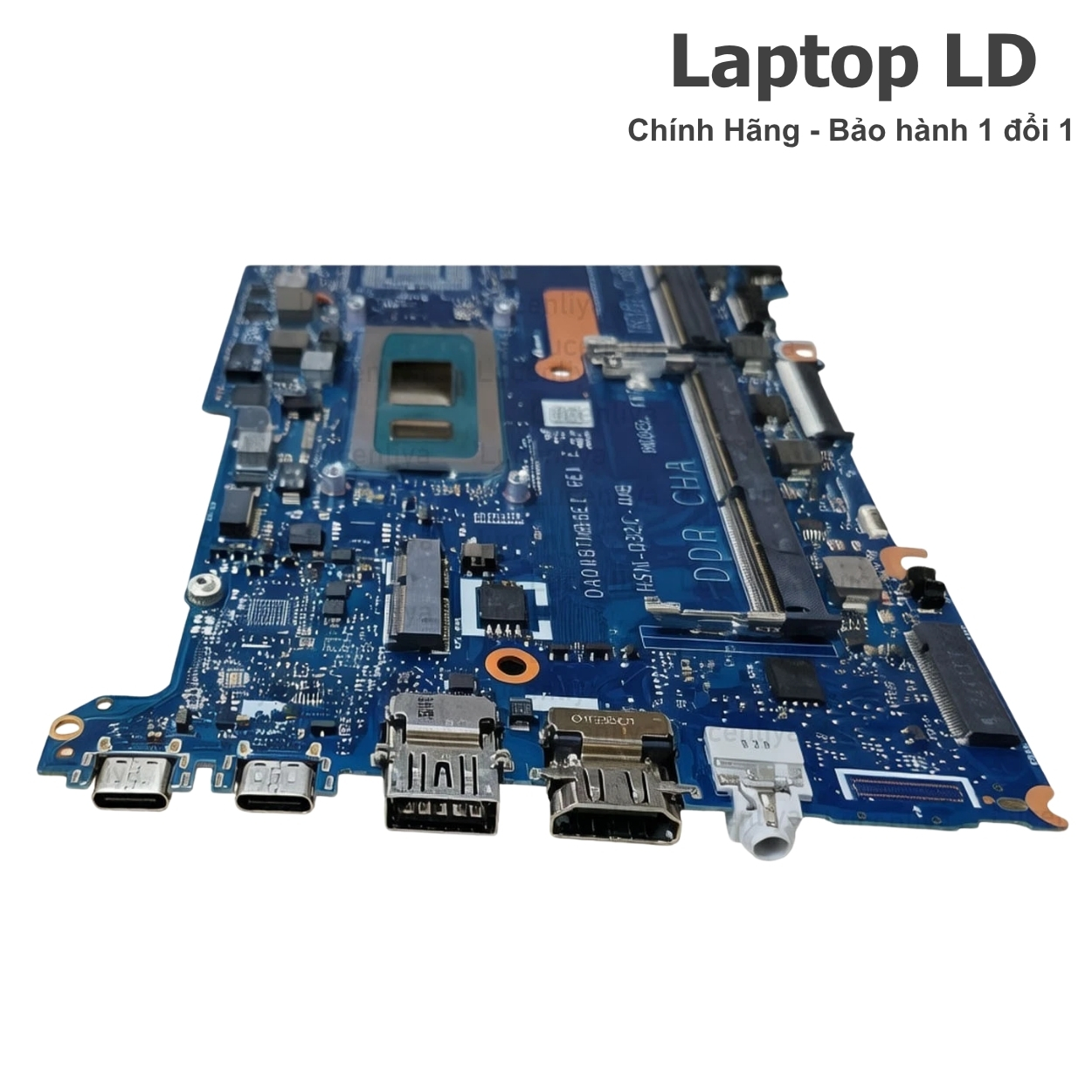

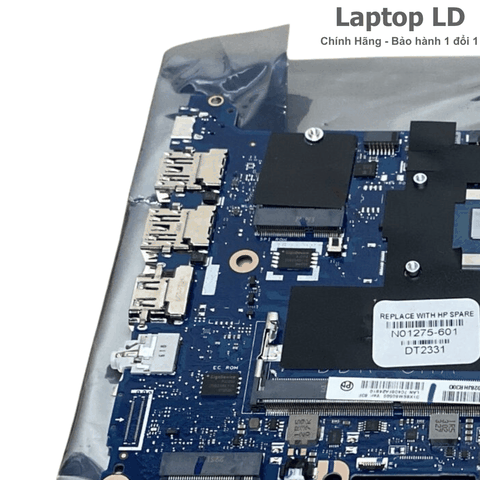

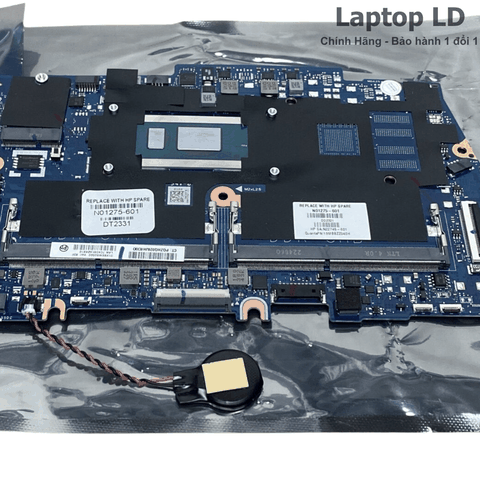

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main HP DA0X8TMB8E0
Nhóm ảnh giúp đối chiếu i7-1355U, hai khe DDR4, SSD M.2 2280, khe 2230 phụ/WWAN, Wi-Fi, Thunderbolt 4, USB-C, HDMI 2.1, LAN và mạch nguồn.
Dấu hiệu nên kiểm tra bo mạch HP EliteBook 640 / 650 G10
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ sáng đèn rồi tắt.
- Không nhận adapter 65W hoặc báo sạc chập chờn.
- Máy báo sạc nhưng pin không tăng.
- Jack nguồn hoặc USB-C sạc nóng, lỏng hay chập.
- Thunderbolt/USB-C lỗi sau khi dùng dock.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo HP, khởi động lặp hoặc báo mã nháy đèn.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận SSD M.2 chính hoặc SSD 2230 phụ.
- Mất SSD sau sleep hoặc lỗi BitLocker.
- BIOS/EC lỗi sau cập nhật hoặc mất nguồn.
- Máy chỉ nhận một khe RAM hoặc chạy single-channel.
Lỗi hình ảnh và ngoại vi
- Intel Iris Xe/UHD mất nhận hoặc driver lỗi.
- HDMI, Thunderbolt hoặc USB-C không xuất hình.
- LAN, USB-A, USB-C hoặc audio mất nhận.
- Màn hình chớp, sọc hoặc mất đèn nền.
- Wi-Fi/Bluetooth, WWAN, camera, mic hoặc loa mất nhận.
- Máy vào nước làm oxy hóa mạch nguồn và USB-C.
Nên sửa hay thay bo mạch HP DA0X8TMB8E0?
Cần loại trừ adapter, pin, RAM, SSD, màn hình, module Wi-Fi/WWAN và bo cổng trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, USB-C, Thunderbolt, HDMI, LAN hoặc USB-A.
- BIOS/EC lỗi có thể nạp lại và CPU chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng nguồn RAM và CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-1355U hoặc SoC lỗi nặng, chập nguồn lõi.
- Chập nặng mạch Thunderbolt/USB-C hoặc nhiều tầng nguồn.
- Main cong, cháy, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều cổng.
- Bo đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Thông số dưới đây áp dụng cho board DA0X8TMB8E0 i7-1355U HP spare N42775-601 bản UMA. Màn hình, WWAN, loại adapter và cáp chassis phải khóa theo Product Number/serial thực tế.
| Tên sản phẩm | Main HP EliteBook 640 / 650 G10 CPU Intel Core i7-1355U board DA0X8TMB8E0 |
|---|---|
| Dòng máy tương thích | HP EliteBook 640 14 inch G10 và EliteBook 650 15,6 inch G10; cần kiểm Product Number, serial và đầu cáp |
| Board number | Quanta X8T DA0X8TMB8E0 Rev E |
| HP spare | N42775-601 – SPS-MB UMA i7-1355U WIN; N42775-001 là dạng spare không kèm license Windows tùy thị trường |
| CPU | Intel Core i7-1355U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 5,00GHz, 12MB Intel Smart Cache, công suất cơ bản 15W |
| GPU / VGA | Intel Iris Xe Graphics eligible; cần RAM dual-channel. Với single-channel, đồ họa có thể hoạt động hoặc hiển thị là Intel UHD Graphics |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, dual-channel, tối đa 64GB (2 x 32GB) theo HP |
| Ổ cứng hỗ trợ | Khe SSD chính M.2 2280 PCIe Gen4 x4; khe M.2 2230 SSD phụ là tùy chọn, chỉ dùng lưu dữ liệu và chỉ có trên cấu hình không WWAN |
| Khe trên main | 2 khe RAM, khe M.2 2280 chính, vị trí M.2 2230 phụ/WWAN, khe WLAN, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 1 Thunderbolt 4/USB4 40Gbps có Power Delivery và DisplayPort 1.4; 1 USB-C 10Gbps có PD/DP 1.4; 2 USB-A 5Gbps; HDMI 2.1; RJ-45 Gigabit; audio 3,5mm và đầu nguồn |
| Màn hình tương thích | EliteBook 640: 14 inch HD/FHD, có tùy chọn cảm ứng và độ sáng khác nhau. EliteBook 650: 15,6 inch HD/FHD, có tùy chọn cảm ứng; phải kiểm cáp/panel theo Product Number |
| Mạng và kết nối | LAN Gigabit, Wi-Fi 6E và Bluetooth 5.3 tùy module; WWAN 4G/LTE và Nano SIM là tùy chọn |
| Pin | HP Long Life 3-cell 51,3Wh Polymer, hỗ trợ HP Fast Charge |
| Sạc | Adapter HP 65W; có cấu hình đầu tròn Smart AC hoặc USB-C tùy SKU, cần kiểm tem adapter và cổng máy |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói mở rộng tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter 65W, jack nguồn/USB-C, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận sạc | Adapter, cổng sạc, controller PD, IC sạc hoặc MOSFET đầu vào. | Thử sạc khác, kiểm VBUS/đầu vào và trạng thái sạc trong BIOS. |
| Treo logo | BIOS/EC, RAM, SSD, CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Thử thanh chuẩn, đổi khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, kiểm khe chính/phụ và BIOS. |
| Không xuất hình | Panel, cáp eDP, HDMI/USB-C/TB4, iGPU hoặc nguồn màn. | Thử màn ngoài, kiểm cáp/panel và nguồn màn. |
| Mất Thunderbolt/LAN | Cổng, linh kiện bảo vệ, controller, driver hoặc BIOS. | Thử cáp/dock khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ/công suất. |
| Máy vào nước | Oxy hóa nguồn, USB-C, LAN, RAM hoặc bàn phím. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện nguồn 65W, i7-1355U, Intel Iris Xe/UHD, RAM DDR4 dual-channel, SSD M.2, màn hình, Thunderbolt 4, USB-C, HDMI, LAN, Wi-Fi/WWAN và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận Product Number/serial, lỗi nguồn, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS/EC, màn hình, LAN, Wi-Fi/WWAN và từng cổng.
-
Đối chiếu đúng main
Xác minh i7-1355U, DA0X8TMB8E0 Rev E, HP spare N42775-601 và bản UMA.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main HP EliteBook X8T.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter/dock sai hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.

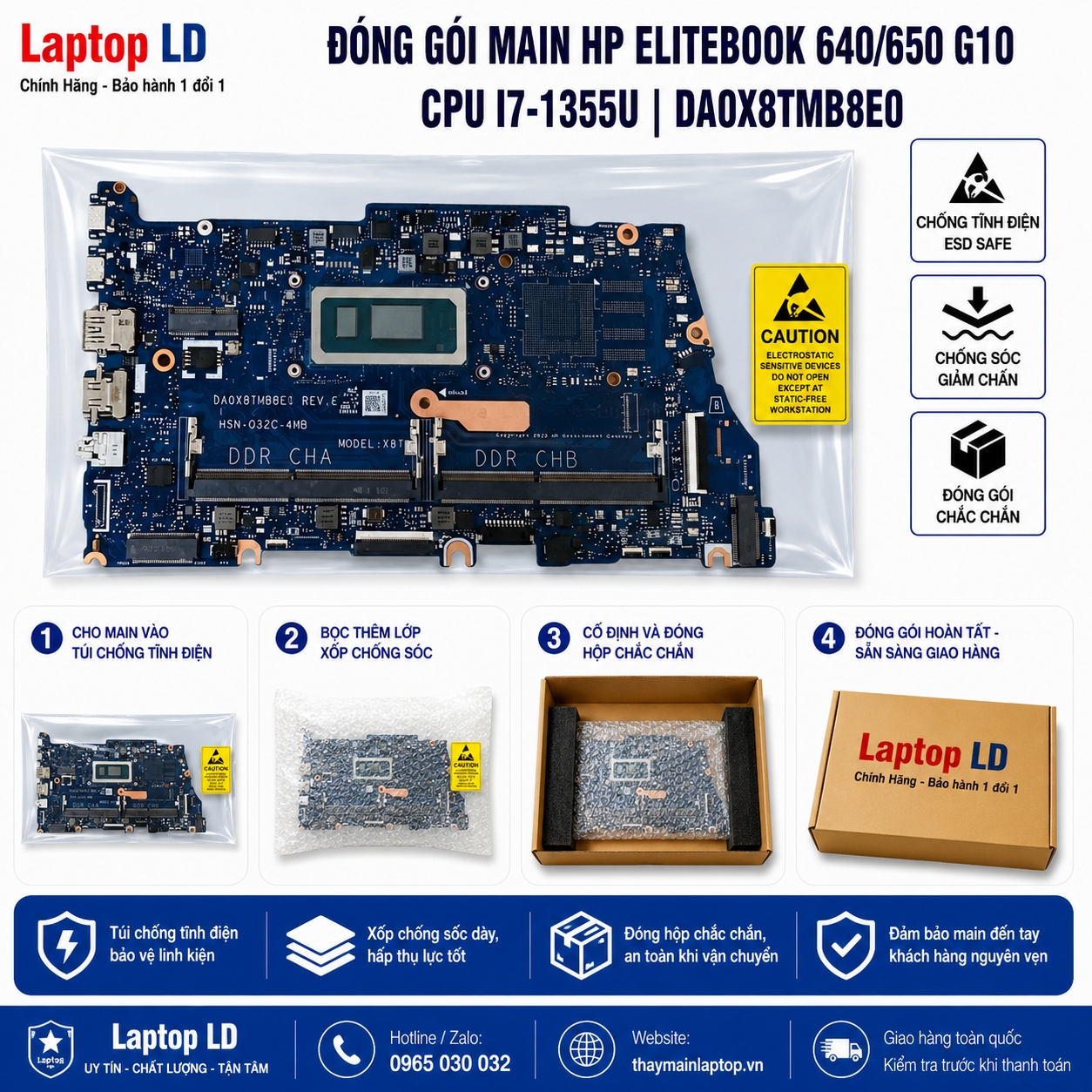

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main DA0X8TMB8E0 có CPU hàn, nhiều socket và hai cổng USB-C tốc độ cao nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
DA0X8TMB8E0 dùng cho EliteBook 640 hay 650 G10?
HP spare N42775-601 được ghi nhận cho cả EliteBook 640 G10 và 650 G10. Cần kiểm chassis, cáp bàn phím và Product Number.
HP spare của bản i7-1355U UMA là gì?
N42775-601 là spare có license Windows; N42775-001 thường là dạng không kèm license, tùy thị trường.
CPU i7-1355U có bao nhiêu nhân và luồng?
CPU có 10 nhân gồm 2 P-core và 8 E-core, 12 luồng, Turbo tối đa 5,0GHz và 12MB cache.
Main này dùng GPU nào?
Bản N42775-601 dùng đồ họa UMA Intel Iris Xe eligible. RAM cần chạy dual-channel để đạt chế độ Iris Xe; single-channel có thể hiển thị Intel UHD.
RAM có nâng cấp được không?
Có. Máy dùng hai khe DDR4-3200 và HP công bố tối đa 64GB.
Máy có bao nhiêu khe SSD?
Có khe M.2 2280 chính. Một khe M.2 2230 phụ là tùy chọn, chỉ dùng dữ liệu và chỉ có khi máy không lắp WWAN.
Máy có Thunderbolt 4 không?
Có. Máy có một Thunderbolt 4/USB4 40Gbps và một USB-C 10Gbps, đều hỗ trợ Power Delivery và DisplayPort.
Máy có LAN RJ-45 không?
Có cổng LAN Gigabit RJ-45.
Pin và sạc có thông số gì?
Máy dùng pin 3 cell 51,3Wh và adapter 65W; loại đầu tròn hoặc USB-C tùy SKU.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
