Main HP 14S-DR | 14S-DY | DA0PAHMB8F0 | CPU i5-1135G7
HP 14S-DR / 14S-DY dùng nền tảng Intel thế hệ 11 với CPU Core i5-1135G7 là dòng máy văn phòng mỏng nhẹ 14 inch, nên nhóm lỗi thực tế khác với workstation hay gaming: ngoài lỗi không lên nguồn, cắm sạc không vào, bật đèn nguồn rồi tắt, dòng này còn hay gặp tình trạng caps lock nháy đèn nhưng không boot, quạt quay vài giây rồi đứng, USB-C nhận dữ liệu chập chờn, HDMI mất tín hiệu, pin báo sạc nhưng phần trăm không tăng, mở máy lên nóng nhẹ nhưng treo ngẫu nhiên hoặc không nhận SSD NVMe sau va đập/ẩm mốc. Với board DA0PAHMB8F0, lỗi thường tập trung ở mạch sạc Smart Pin của HP, nguồn always 3V/5V, khu vực PCH/SoC tích hợp, mạch RAM onboard/khe mở rộng và cụm USB-A / USB-C / HDMI do dòng máy này dùng nhiều cho học tập, di chuyển liên tục và thường xuyên cắm sạc hằng ngày.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã DA0PAHMB8F0 cho HP 14S-DR / 14S-DY.
- Dòng 14S đời 11 dùng main mỏng, cổng bố trí sát mép máy; khi đặt linh kiện nên đối chiếu cụm cổng bên trái/bên phải, jack sạc Smart Pin HP, vị trí socket pin và chuẩn tản nhiệt cho i5-1135G7 để khớp thân máy.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận SSD NVMe, USB-A, USB-C, HDMI, webcam, Wi-Fi trước khi giao.
- Phù hợp lỗi lặp như không nguồn, caps lock nháy đèn, không sạc pin, bật lên rồi tắt, không nhận SSD hoặc lỗi cổng I/O.
- Thay bo mạch chủ laptop + vệ sinh bụi sâu + thay keo tản đúng chuẩn ultrabook + kiểm tra jack sạc Smart Pin và socket pin.
- Chạy test ổn định nguồn, test sạc-xả, test sleep/wake, test USB-C/HDMI và test SSD NVMe để hạn chế lỗi “đang dùng văn phòng mới lộ”.
Mua DA0PAHMB8F0: đúng mã – đúng cổng – đúng cấu trúc HP 14S-DR / 14S-DY
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: DA0PAHMB8F0
- Dòng: HP 14S-DR / 14S-DY
- Cần đối chiếu: jack sạc HP Smart Pin, 2 USB Type-A, 1 USB Type-C, HDMI 1.4b, audio combo, khe M.2 NVMe, socket pin và cụm màn hình 14"
Hợp máy không nguồn/không sạc, nháy đèn Caps Lock, bật tắt, không nhận SSD, lỗi HDMI hoặc USB-C chập chờn.
- Kiểm tra đường DC-in & mạch sạc Smart Pin trước/sau khi thay
- Vệ sinh hệ tản mỏng + thay keo, test nhiệt CPU và độ ổn định văn phòng kéo dài
- Test RAM/SSD/USB-A/USB-C/HDMI/Wi-Fi/webcam/sleep-wake theo checklist
Gọi/nhắn để đối chiếu đúng board DA0PAHMB8F0, xác định đúng cụm cổng và báo giá theo tình trạng thực tế.

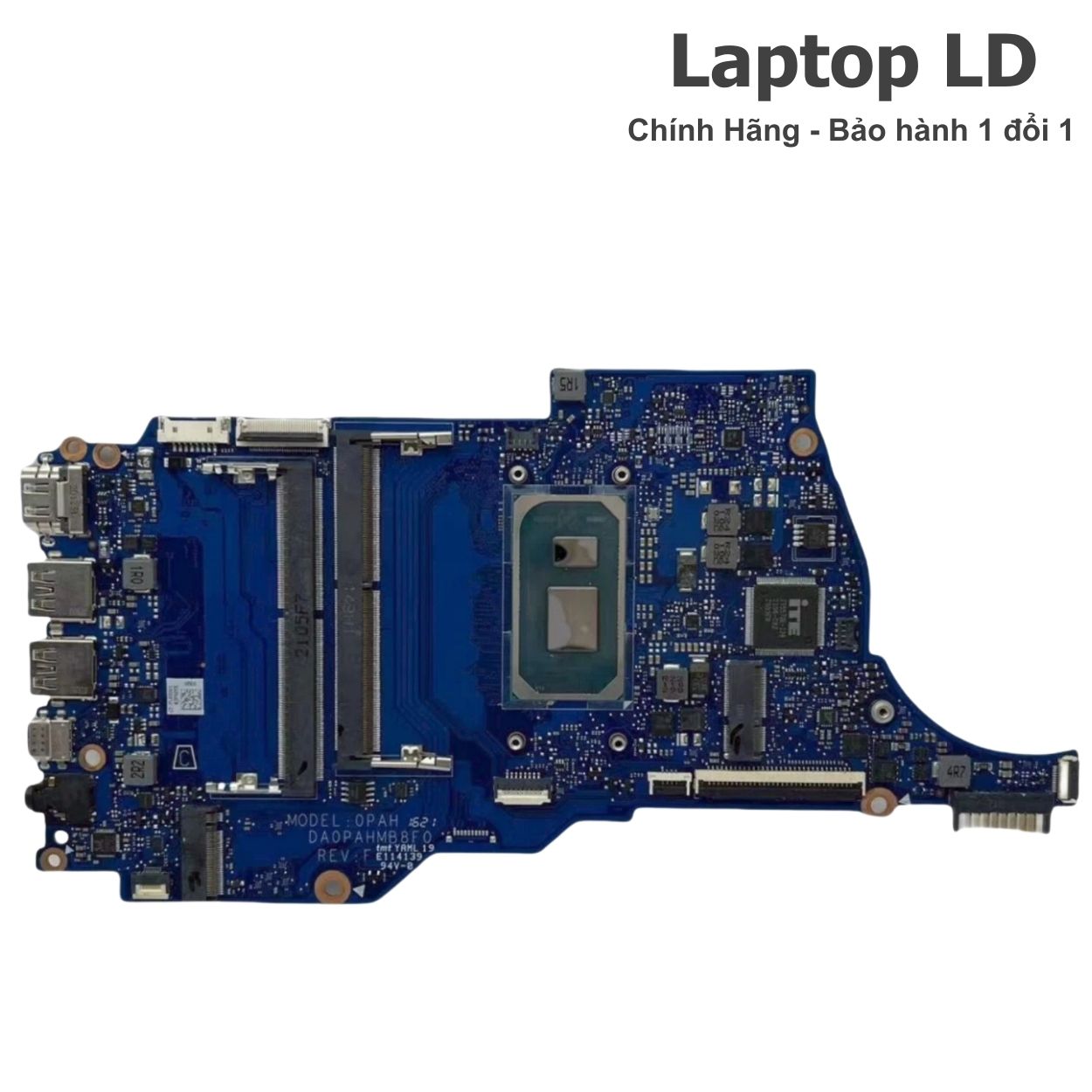

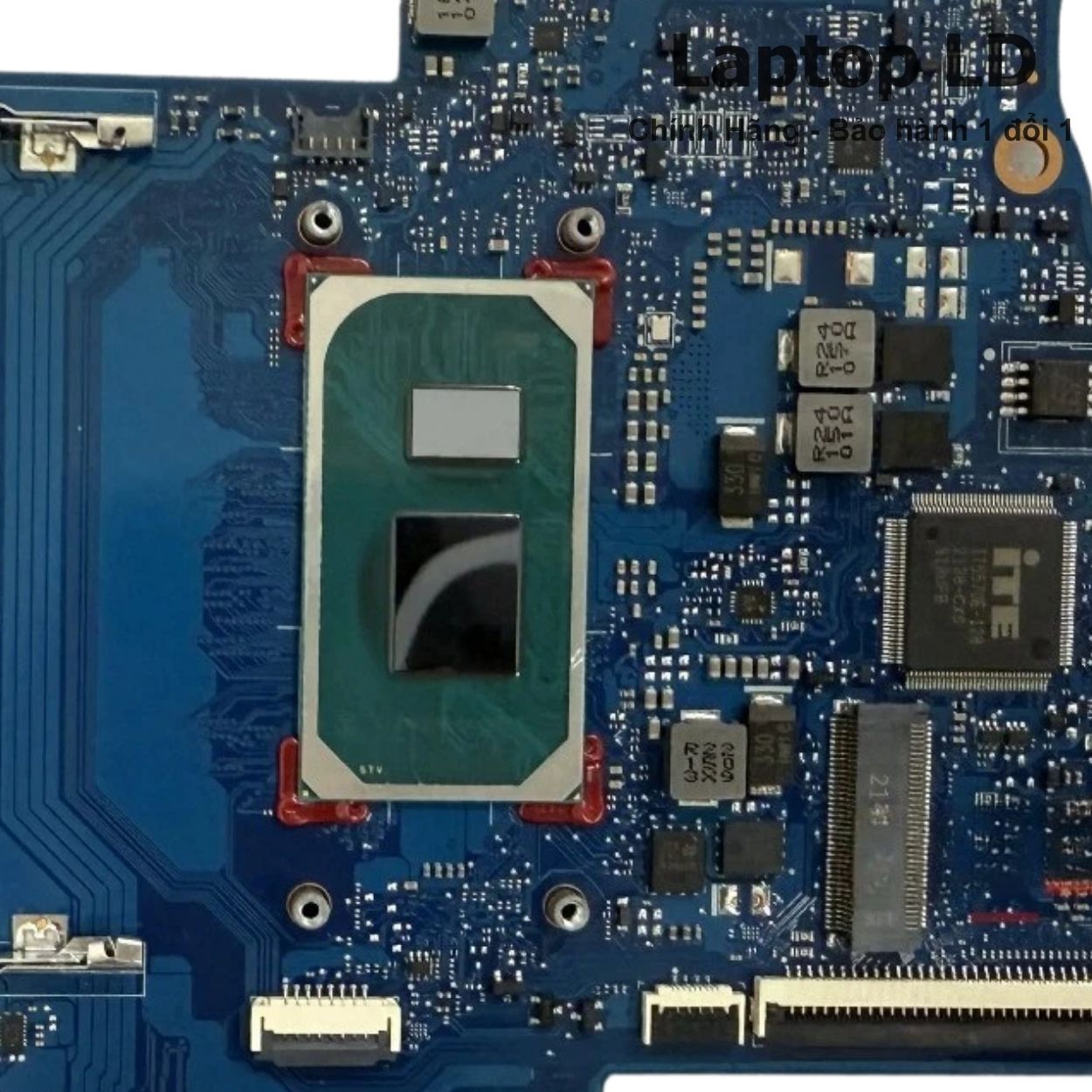

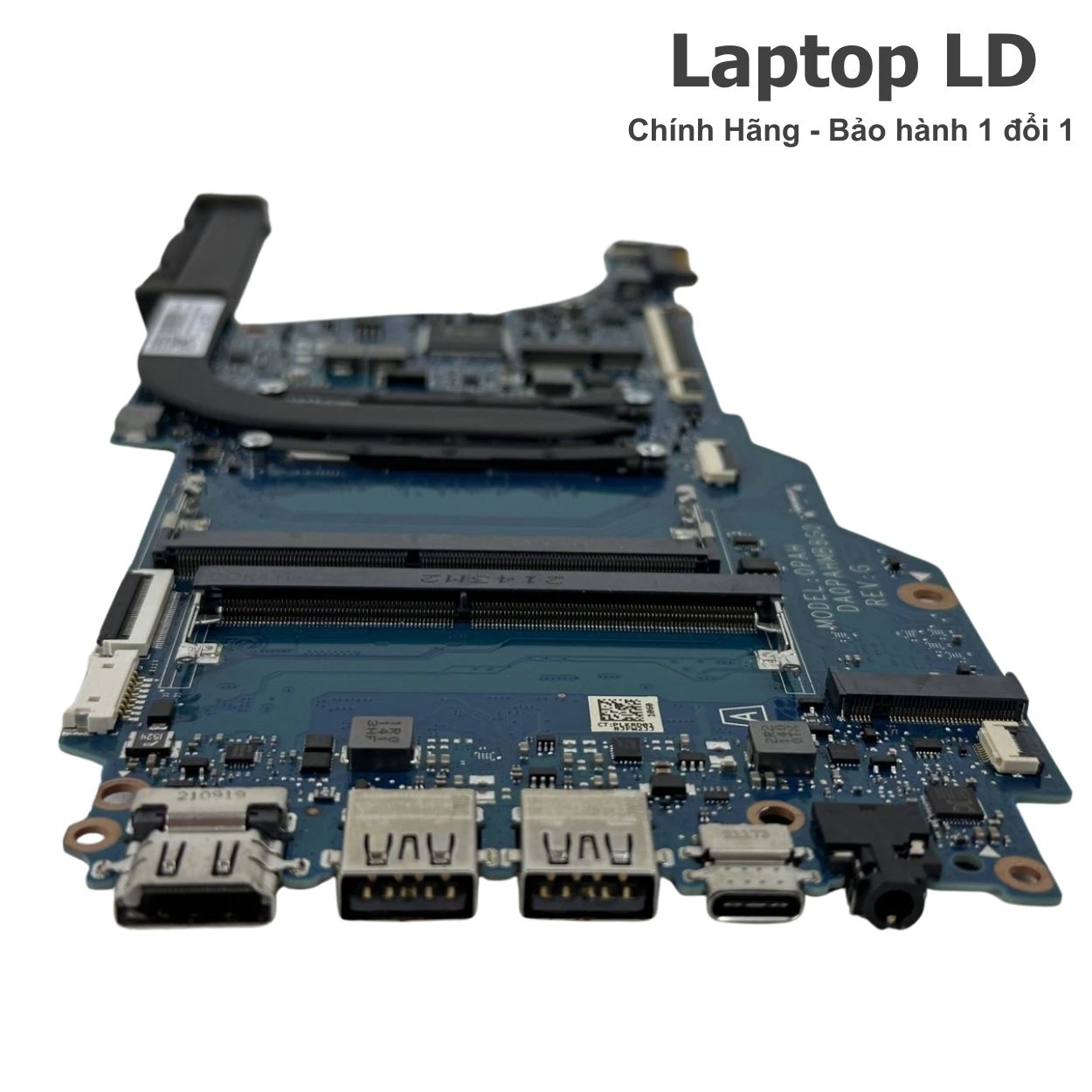

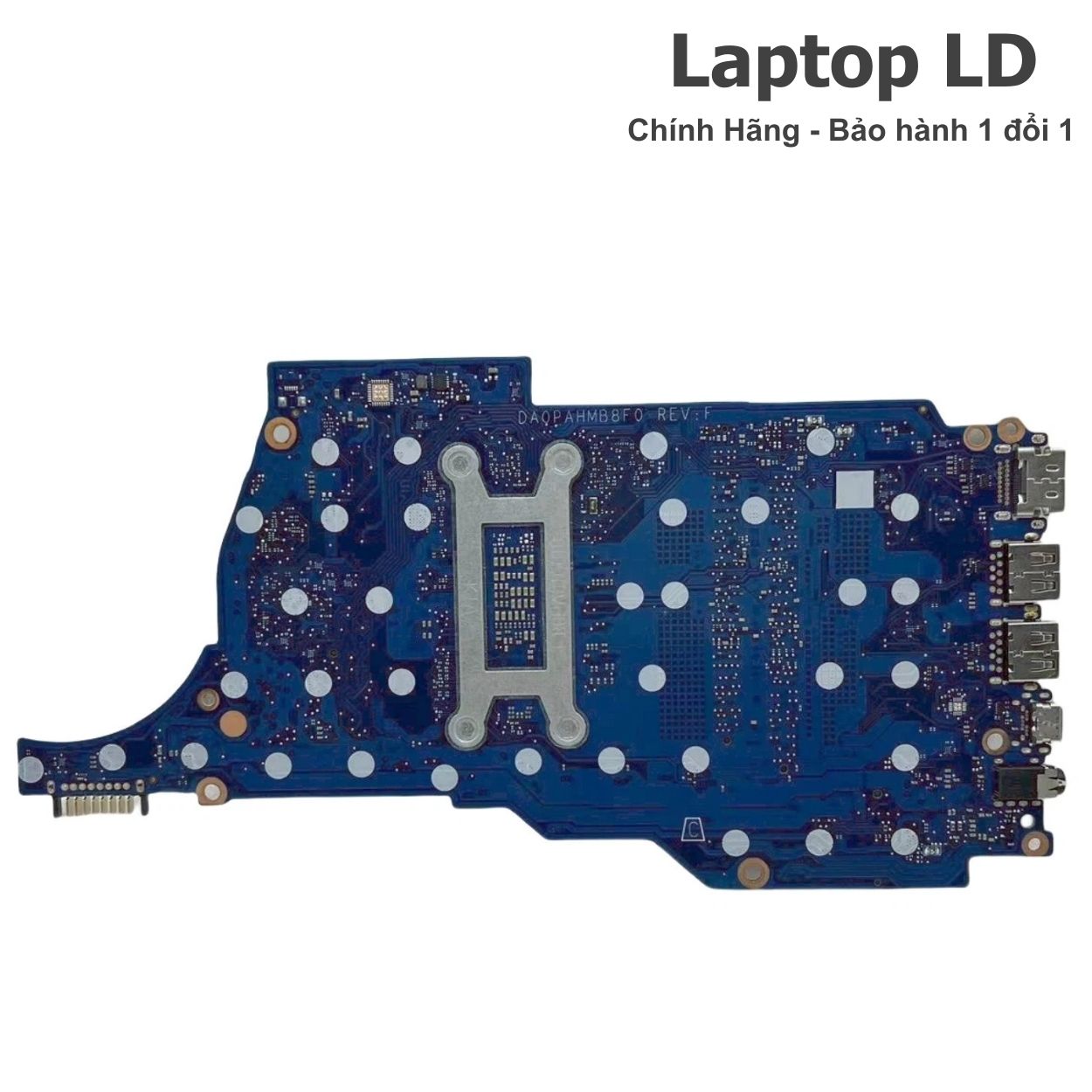

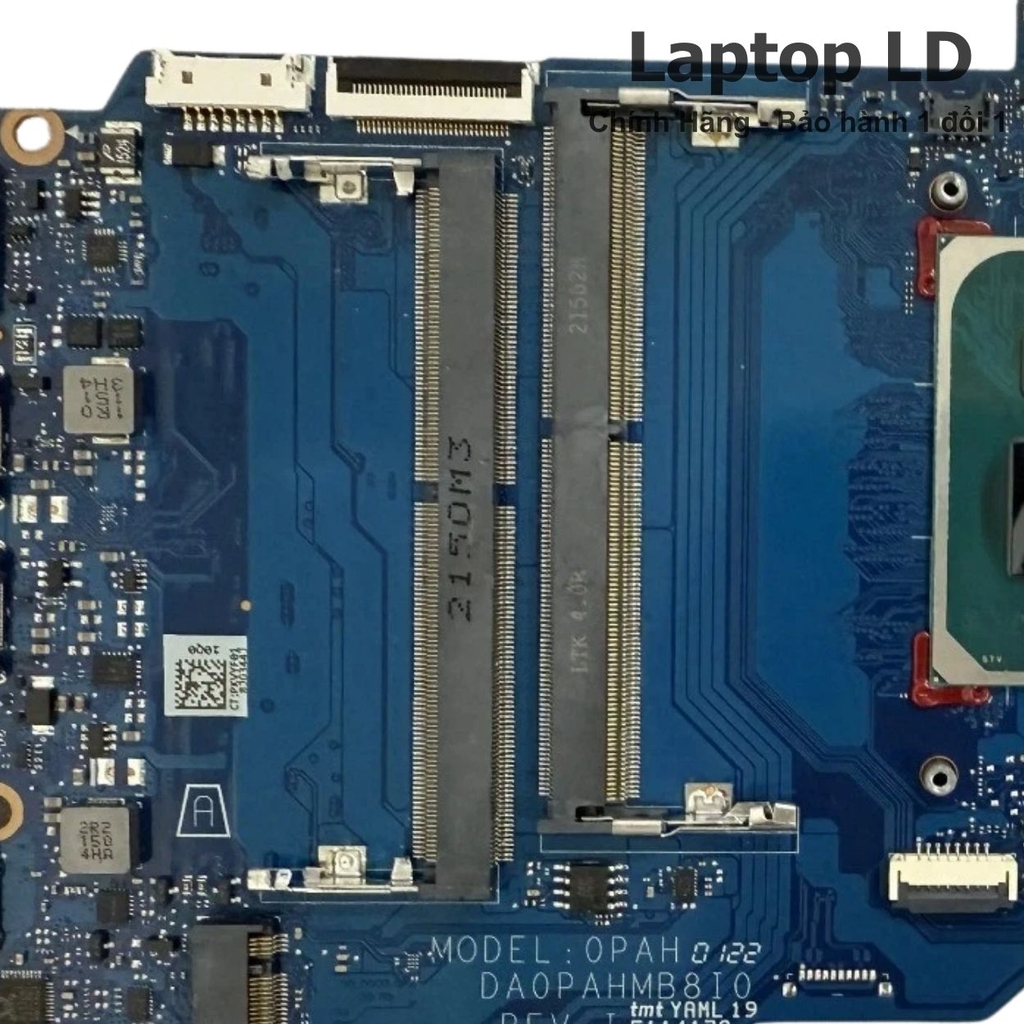

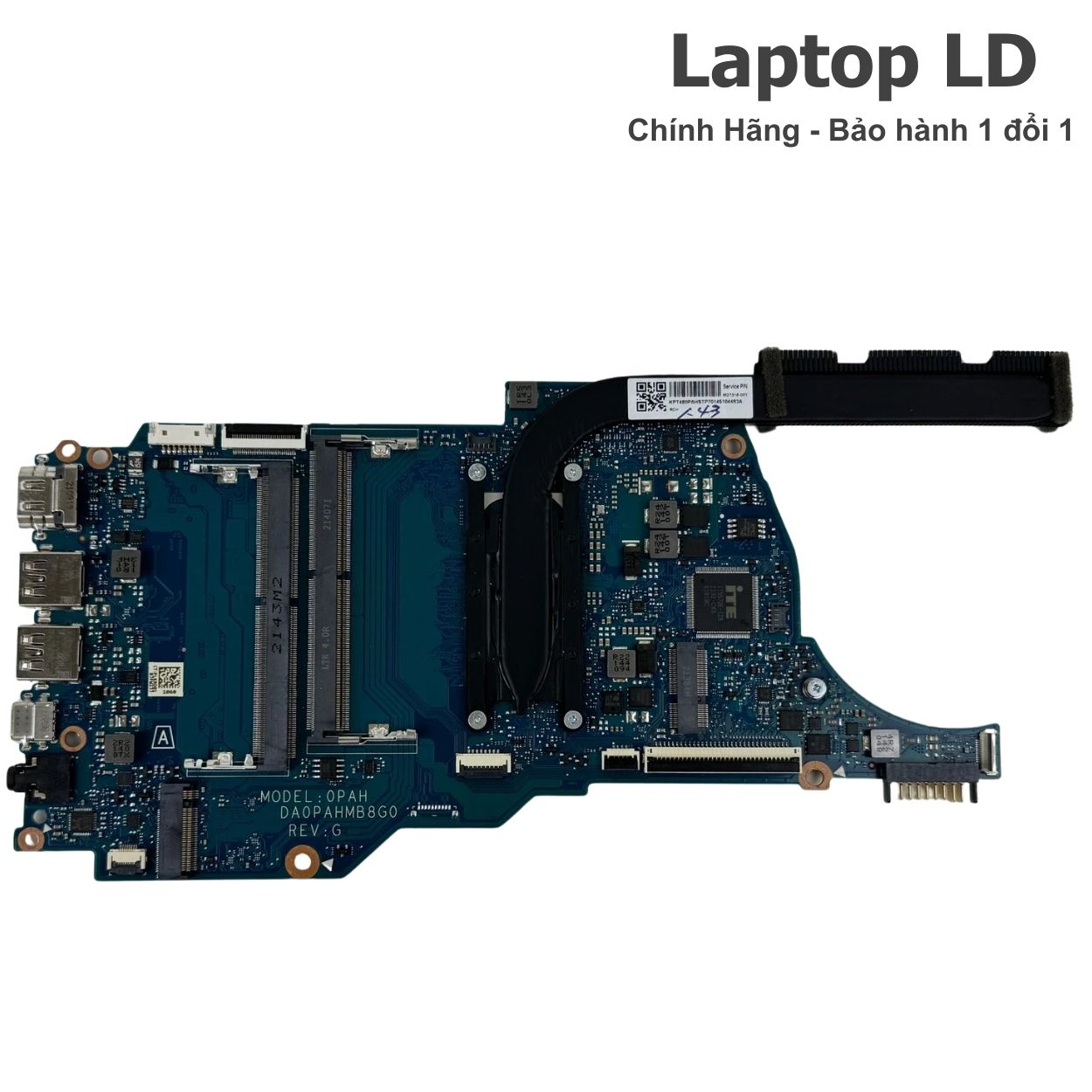

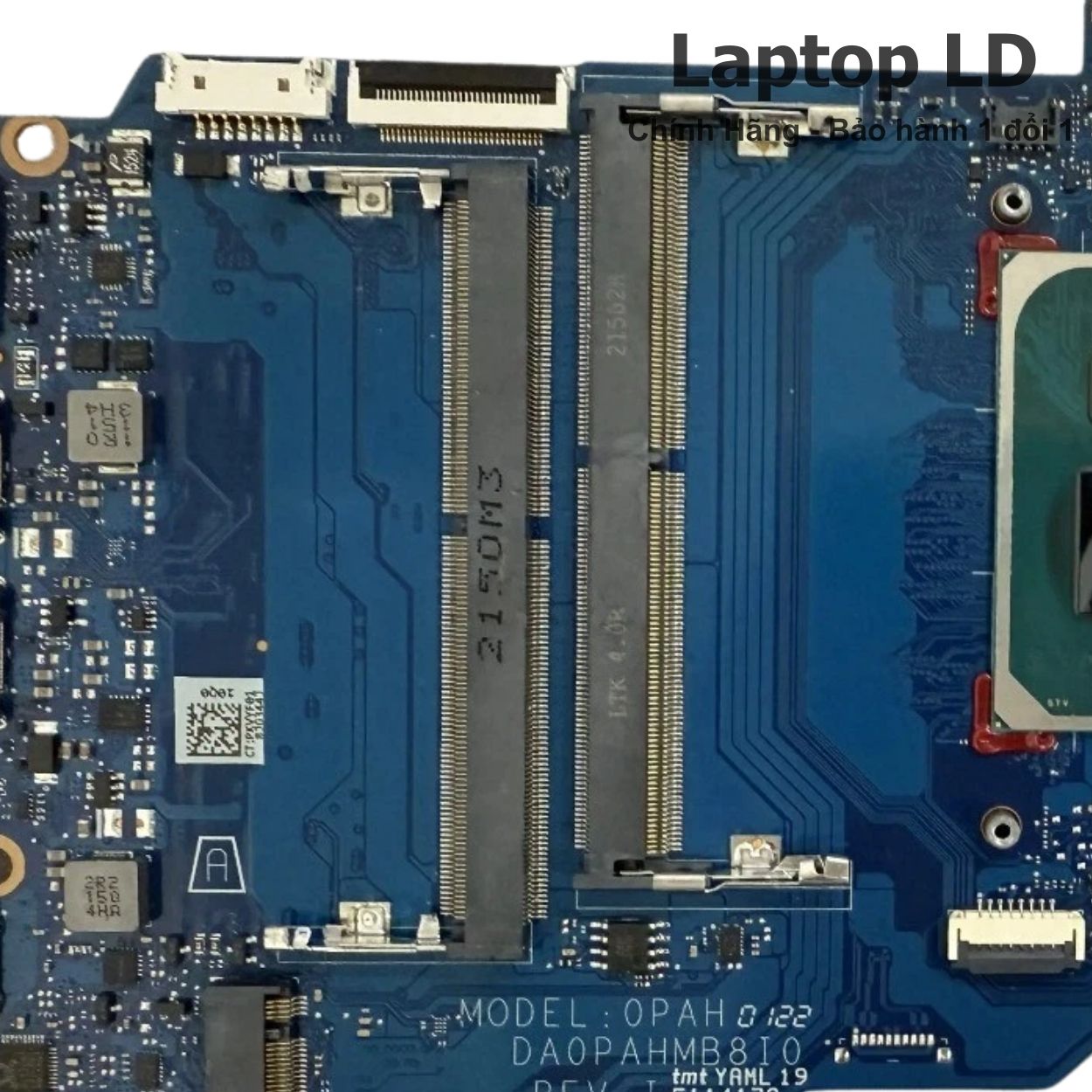

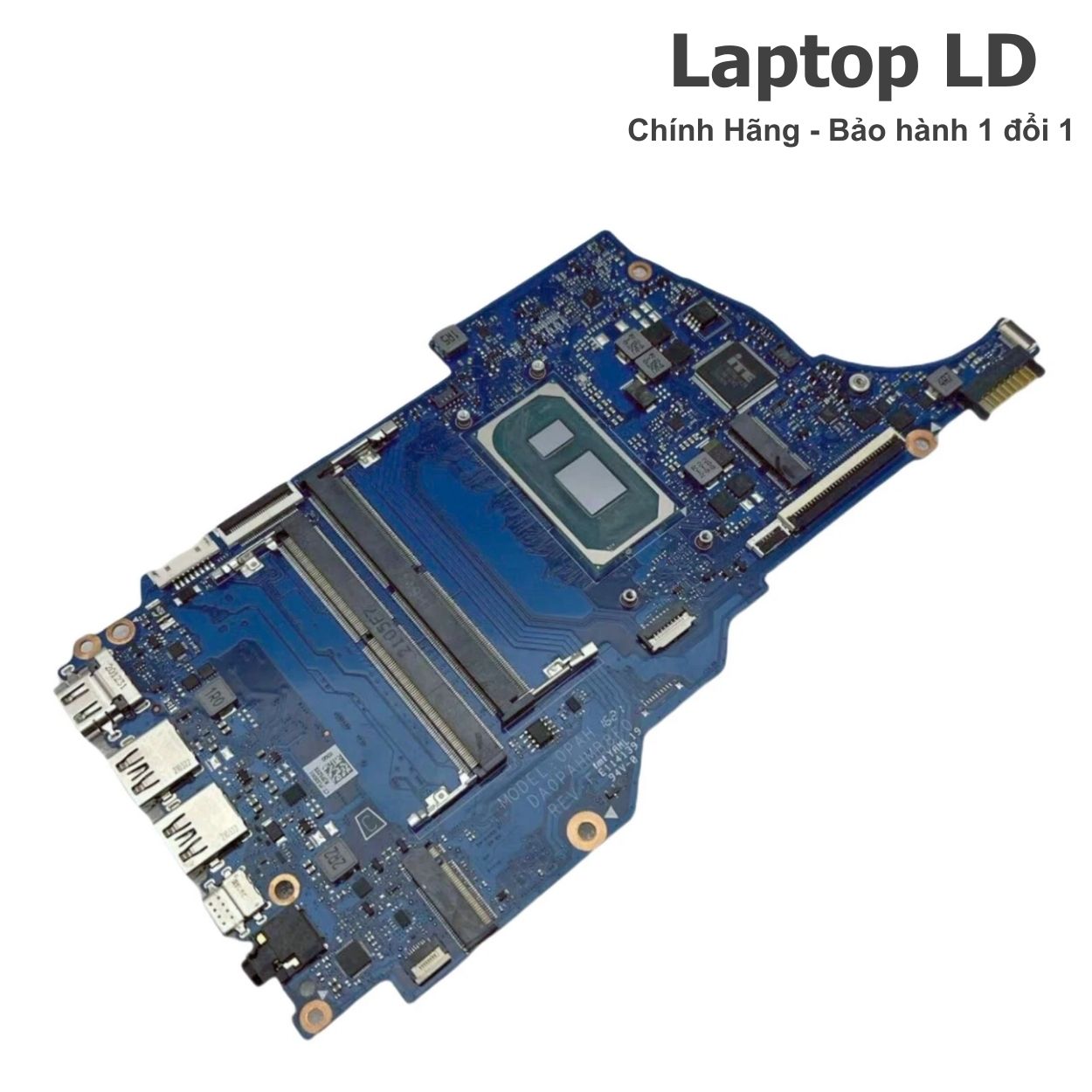

Hình ảnh tham khảo (DA0PAHMB8F0 & cụm cổng)
- Cắm sạc không vào / báo đang sạc nhưng pin không tăng: dòng này hay nhạy ở jack sạc Smart Pin HP, chân giữa tiếp xúc kém hoặc mạch sạc/pin lỗi; nên test bằng sạc chuẩn, theo dõi vừa cắm vừa dùng và kiểm mức pin tăng thực tế.
- Nhấn nguồn chỉ sáng đèn rồi tắt: thường liên quan nguồn always 3V/5V, lỗi EC, BIOS hoặc chập nhẹ ở nhánh phụ; cần test tối giản và quan sát mã nháy đèn Caps Lock/Num Lock nếu có.
- Caps Lock nháy nhưng không lên hình: đây là bệnh hay gặp ở dòng HP mỏng nhẹ; cần loại trừ RAM, BIOS, panel/cáp màn và lỗi SoC trước khi kết luận lỗi main máy tính xách tay.
- Không nhận SSD NVMe: khu vực khe M.2 trên máy mỏng dễ bị ảnh hưởng sau va đập hoặc ẩm; nên thử SSD khác, kiểm socket và test khởi động nhiều lần.
- USB-C chập chờn: dòng này thường dùng cổng Type-C mức 5Gbps chủ yếu cho truyền dữ liệu; lỗi hay lộ khi cắm box SSD hoặc hub USB-C trong thời gian dài.
- HDMI mất tín hiệu: dễ gặp khi gập/mở máy nhiều hoặc máy từng va chạm; cần thử cáp khác, màn khác và test xuất hình đủ thời gian thay vì cắm lên 1 lần rồi kết luận.
- Pin nhận nhưng không sạc đầy ổn định: ngoài cell pin, còn có thể liên quan socket pin, mạch sạc hoặc firmware; nên test sạc-xả đủ chu kỳ cơ bản.
- Wi-Fi/webcam mất sau khi sửa hoặc sau va đập: vì các cáp và module nằm sát khu vực bản lề/màn hình, cần kiểm tra đúng dây anten, socket camera và flex màn trước khi quy lỗi motherboard.
- Nóng nhẹ nhưng treo ngẫu nhiên: i5-1135G7 là SoC tích hợp, nếu keo tản khô hoặc máy bám bụi mịn lâu ngày sẽ gây lỗi treo vặt khi học online, họp Zoom hay mở nhiều tab.
Thông số kỹ thuật HP 14S-DR / 14S-DY (DA0PAHMB8F0)
| Mã | DA0PAHMB8F0 |
|---|---|
| Dòng máy | HP 14S-DR / HP 14S-DY (14") |
| Nền tảng | Intel Integrated SoC platform |
| CPU | Intel Core i5-1135G7 • 4 nhân 8 luồng • xung tối đa đến 4.2GHz • 8MB Smart Cache |
| GPU | Intel Iris Xe Graphics tích hợp |
| RAM | DDR4 bus 3200MHz • tùy cấu trúc main có RAM onboard kết hợp khe mở rộng hoặc cấu hình hàn sẵn theo máy; cần đối chiếu đúng board thực tế khi thay |
| Lưu trữ | SSD M.2 PCIe NVMe |
| Màn hình | 14" HD hoặc Full HD micro-edge theo cấu hình máy |
| Cổng kết nối | 1 USB Type-C 5Gbps • 2 USB Type-A 5Gbps • 1 HDMI 1.4b • 1 AC smart pin • 1 headphone/microphone combo |
| Kết nối | Wi-Fi • Bluetooth |
| Pin | Pin li-ion 3-cell 41Wh theo thiết kế phổ biến của dòng 14S Gen 11 |
| Adapter | Adapter HP Smart Pin |
Lưu ý: HP 14S-DR và 14S-DY có nhiều mã thương mại khác nhau. Khi đặt linh kiện, nên đối chiếu board, cụm cổng, socket pin, kiểu RAM thực tế trên main và vị trí tản để chọn đúng phiên bản tương thích.
Khi nào nên thay linh kiện DA0PAHMB8F0 cho HP 14S-DR / 14S-DY?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào, báo đang sạc nhưng pin không tăng hoặc máy chỉ chạy khi cắm sạc.
- Nhấn nguồn không phản hồi, hoặc sáng đèn nguồn/caps lock rồi tắt.
- Máy có đèn nhưng không lên hình, nháy Caps Lock lặp lại dù đã test RAM/BIOS cơ bản.
- Không nhận SSD NVMe, treo logo hoặc boot lúc được lúc không.
- USB-C, HDMI, webcam hoặc Wi-Fi lỗi theo thời gian, chập chờn khi sử dụng thực tế.
- Có dấu hiệu ẩm/oxy hóa quanh jack sạc, socket pin, cổng USB hoặc khe SSD.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay DA0PAHMB8F0: phương án nào hợp lý hơn?
- Jack sạc Smart Pin lỏng/bẩn: thay jack hoặc sửa chuẩn, test sạc và theo dõi phần trăm pin tăng thực tế.
- Nóng nhẹ, treo vặt do bụi/keo khô: vệ sinh tản + thay keo, chạy tải văn phòng/video để kiểm tra.
- Treo logo do SSD lỗi hoặc socket lỏng: thay SSD NVMe hoặc kiểm tra lại khe M.2 trước.
- Không lên nguồn/bật tắt do nguồn always 3V/5V hoặc EC lỗi sâu.
- Không sạc do mạch sạc/pin sense lỗi sâu, tái diễn theo thời gian.
- Không nhận SSD, không hình hoặc nhiều cổng I/O lỗi đồng thời sau khi đã loại trừ linh kiện rời.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử sạc HP Smart Pin chuẩn → kiểm tra phần trăm pin tăng thực tế → test pin khác nếu có → kiểm tra BIOS/clear CMOS → test RAM/SSD → vệ sinh tản + thay keo → test sleep/wake → test HDMI bằng màn khác → chạy tải văn phòng/video 20–30 phút để xác định lỗi lặp.
Gợi ý quyết định: nếu đã xử lý sạc/pin/BIOS/SSD/tản mà vẫn còn nháy đèn không boot, sạc không ổn hoặc HDMI/USB-C lỗi lặp, nên kiểm tra sâu và cân nhắc thay đúng mã.
Lỗi thường gặp trên HP 14S-DR / 14S-DY (DA0PAHMB8F0)
- Không sạc / pin không tăng: jack Smart Pin lỏng, đường nhận diện sạc lỗi, socket pin hoặc mạch charge suy.
- Bật đèn nguồn rồi tắt: nguồn always 3V/5V suy, EC/BIOS lỗi hoặc chập nhánh phụ.
- Caps Lock nháy nhưng không hình: BIOS lỗi, RAM lỗi, panel/cáp màn hoặc SoC tích hợp bất ổn.
- Không nhận SSD NVMe: khe M.2 lỏng, đường SSD lỗi, BIOS treo hoặc ổ lỗi.
- USB-C / HDMI chập chờn: cổng lỏng, oxy hóa, lỗi nhánh I/O hoặc lỗi sau va đập.
- Treo ngẫu nhiên khi học online / mở nhiều tab: nhiệt tích tụ, nguồn phụ không ổn hoặc lỗi SoC nhẹ theo thời gian.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc có đèn nhưng pin không tăng / tăng rất chậm |
|---|---|
| Nguyên nhân | Sạc Smart Pin không chuẩn • jack sạc lỏng • socket pin tiếp xúc kém • mạch sạc lỗi |
| Cách khoanh vùng | Thử sạc chuẩn → theo dõi phần trăm pin tăng thực tế 15–30 phút → kiểm tra jack → kiểm pin/shell pin → nếu vẫn lỗi, kiểm tra sâu phần sạc |
| Triệu chứng | Nhấn nguồn sáng đèn rồi tắt / quạt quay ngắn |
| Nguyên nhân | Nguồn always 3V/5V suy • EC/BIOS lỗi • chập nhánh phụ USB/SSD |
| Cách khoanh vùng | Test tối giản (RAM/SSD/thiết bị ngoại vi) → clear CMOS → nạp BIOS nếu cần → nếu vẫn tắt, kiểm tra standby/chập tải |
| Triệu chứng | Caps Lock nháy, không lên hình |
| Nguyên nhân | RAM lỗi • BIOS lỗi • panel/cáp màn lỗi • SoC tích hợp bất ổn |
| Cách khoanh vùng | Test RAM tương thích → xuất màn ngoài → kiểm màn/cáp → nạp BIOS → nếu vẫn không hình, khoanh vùng sâu trên mainboard laptop |
| Triệu chứng | Treo logo / không nhận SSD NVMe |
| Nguyên nhân | SSD lỗi • socket M.2 lỏng • BIOS hoặc đường SSD không ổn |
| Cách khoanh vùng | Test SSD khác → vệ sinh socket → reset BIOS → khởi động lại nhiều lần → nếu vẫn lặp, kiểm tra nhánh lưu trữ |
| Triệu chứng | HDMI hoặc USB-C chập chờn |
| Nguyên nhân | Cổng lỏng/oxy hóa • nhánh I/O yếu • lỗi do va đập mép máy |
| Cách khoanh vùng | Vệ sinh cổng → thử cáp khác/màn khác/hub khác → test liên tục 10–20 phút → theo dõi mất tín hiệu hoặc rớt thiết bị |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc HP Smart Pin, tháo pin nội bộ và xả điện.
- Tháo nắp đáy, ngắt kết nối pin trước, sau đó tháo SSD M.2, RAM/module liên quan; lưu ý dòng HP 14S có ốc nhỏ và nắp đáy ôm sát khung.
- Tháo cáp màn hình, bàn phím, touchpad, loa, Wi-Fi, jack sạc, pin, webcam và các flex liên quan theo máy.
- Tháo hệ tản nhiệt của i5-1135G7 đúng thứ tự, vệ sinh sạch bề mặt CPU/SoC, quạt và khe thoát nhiệt trước khi lắp lại.
- Căn mainboard theo cụm cổng cạnh máy rồi đặt đúng vị trí như quy trình board HP 14S; test sơ bộ: nhận sạc, lên nguồn, nhận RAM/SSD, nhận màn.
- Ráp hoàn thiện và test theo checklist: sạc-xả, sleep/wake, nhiệt CPU, USB-A/USB-C, HDMI, webcam, Wi-Fi, âm thanh.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “để idle mới treo”, “sạc báo ảo”, “HDMI/USB-C dùng lâu mới rớt”.
Checklist test sau khi mua/thay
- Test sạc: cắm sạc HP chuẩn, pin tăng ổn định 15–30 phút; không báo nhận sạc ảo.
- Test nguồn: bật/tắt nhiều lần; không lỗi sáng đèn rồi tắt.
- Test RAM: nhận đủ dung lượng; test đúng cấu hình RAM thực tế của máy.
- Test SSD NVMe: đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB-A / USB-C: cắm thiết bị và copy dữ liệu ổn định 10–20 phút.
- Test Wi-Fi / Bluetooth: kết nối mạng ổn định, không rớt ngẫu nhiên.
- Test HDMI: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test webcam / mic / loa: hoạt động bình thường cho nhu cầu họp online.
- Test nhiệt: chạy tải CPU 20–30 phút, theo dõi ổn định (không treo, không tụt xung bất thường).
- Test sleep/wake: gập mở máy và đánh thức nhiều lần, không treo đen màn.
Giá linh kiện & giá thay HP 14S-DR / 14S-DY
Giá DA0PAHMB8F0 (linh kiện)
Giá phụ thuộc tình trạng cụm cổng, tình trạng socket pin, mức oxy hóa, tình trạng khe SSD, tình trạng BIOS/EC và tổng thể của board. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho HP 14S-DR / 14S-DY có lấy ngay không?
Nếu có sẵn đúng board, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test sạc-xả, test sleep/wake, test HDMI/USB-C và test SSD theo thời gian để bắt lỗi, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 9.1/10 (sạc ổn định + pin tăng thật + boot bền + SSD nhận chắc + HDMI/USB-C hoạt động ổn định + sleep/wake bình thường).
Khách văn phòng: “Máy lúc sạc lúc không, có hôm bật chỉ sáng đèn không lên hình, cắm màn ngoài thì chập chờn. Sau khi thay xong máy lên nguồn ổn, pin sạc đều và dùng họp online ổn định hơn hẳn.”
Phản hồi kỹ thuật: “Đã test sạc Smart Pin, test pin tăng thực tế, test BIOS/boot nhiều lần, test SSD NVMe, test USB-A/USB-C, test HDMI, webcam, Wi-Fi, sleep/wake và kiểm tra socket pin trước khi bàn giao.”
Câu hỏi thường gặp
HP 14S báo đang sạc nhưng pin không tăng có phải luôn do main không?
Không hẳn. Dòng này hay gặp ở sạc Smart Pin không chuẩn, jack sạc tiếp xúc kém hoặc pin xuống cell. Nên thử sạc chuẩn, theo dõi phần trăm pin tăng thực tế, kiểm tra jack và test pin trước. Nếu đã loại trừ các phần đó mà vẫn lỗi, lúc đó mới ưu tiên kiểm tra sâu mạch sạc trên board.
Caps Lock nháy nhưng không lên hình là lỗi gì?
Đây là biểu hiện khá thường gặp trên một số dòng HP. Nguyên nhân có thể liên quan RAM, BIOS, panel/cáp màn hoặc lỗi sâu trên mainboard laptop. Cần đọc mã nháy, test RAM tương thích, thử màn ngoài và nạp BIOS trước khi kết luận thay main.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc pin tăng thực tế, test bật/tắt nhiều lần, test SSD NVMe, test USB-A/USB-C, test HDMI, test webcam-Wi-Fi, test sleep/wake và chạy tải CPU 20–30 phút để chắc máy ổn định cho nhu cầu học tập, văn phòng.
