Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell XPS 13 9305
- Mã main
- FDP30 / LA-K461P · Dell DP/N 9DGPY / 09DGPY · LA-K461P Rev 1.0 (A00)
- CPU
- Intel Core i5-1135G7 · 4 nhân / 8 luồng · tối đa 4.2 GHz · 8 MB cache
- GPU / VGA
- Intel Iris Xe Graphics tích hợp
- RAM
- 16GB LPDDR4x-4267 onboard · dual-channel · hàn trên main
- Lưu trữ
- 1 khe M.2 2230/2280 NVMe PCIe Gen3 · dùng thermal plate đúng theo kích thước SSD
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Dell XPS 13 9305 i5-1135G7 16GB LA-K461P
Mainboard dành cho Dell XPS 13 9305 dùng Intel Core i5-1135G7, Intel Iris Xe và 16GB LPDDR4x-4267 hàn trực tiếp trên bo. Bản trong bài thuộc nền Compal FDP30 / LA-K461P Rev 1.0 (A00), Dell DP/N 9DGPY / 09DGPY; phù hợp khi cần thay đúng main i5-1135G7 16GB của XPS 13 9305.
Hỗ trợ trước khi mua: Bản trong bài là i5-1135G7 + 16GB LPDDR4x onboard, Dell DP/N 9DGPY / 09DGPY, board FDP30 LA-K461P Rev 1.0 (A00). Laptop LD hỗ trợ đối chiếu DP/N, mã board và bố trí cổng từ ảnh main cũ để xác nhận đúng phiên bản trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: RAM 16GB LPDDR4x-4267 được hàn trực tiếp trên main, không có khe SO-DIMM. Máy có 2 Thunderbolt 4 USB-C 40Gbps và thêm 1 USB-C 3.2 Gen 2, đều hỗ trợ Power Delivery/DisplayPort; adapter chính hãng là USB-C 65W.

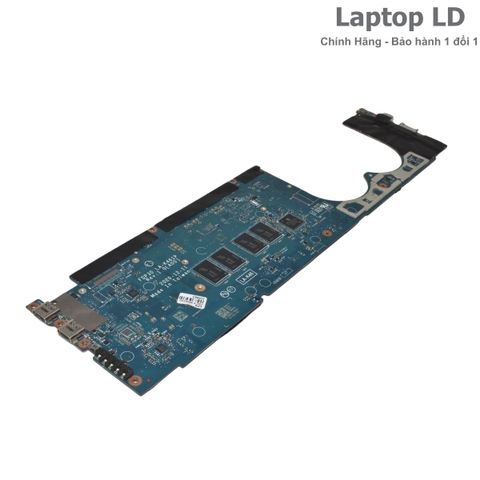

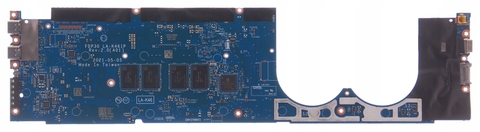

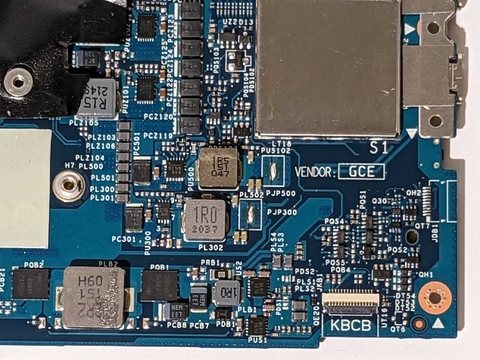

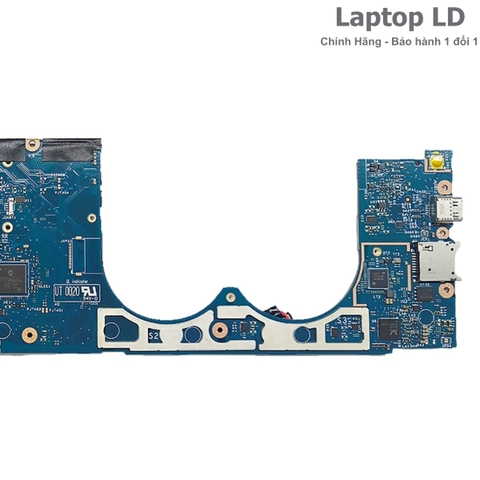

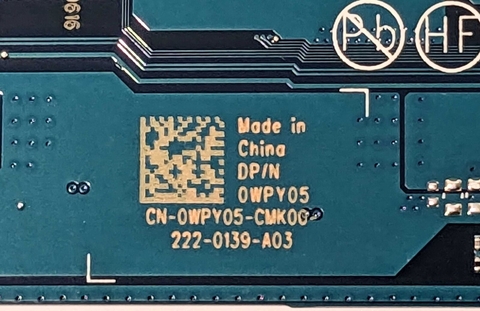

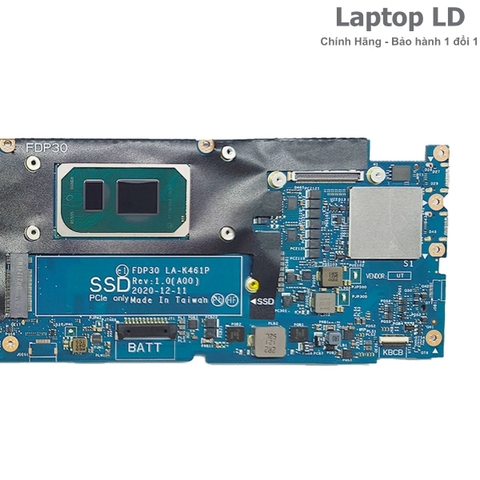

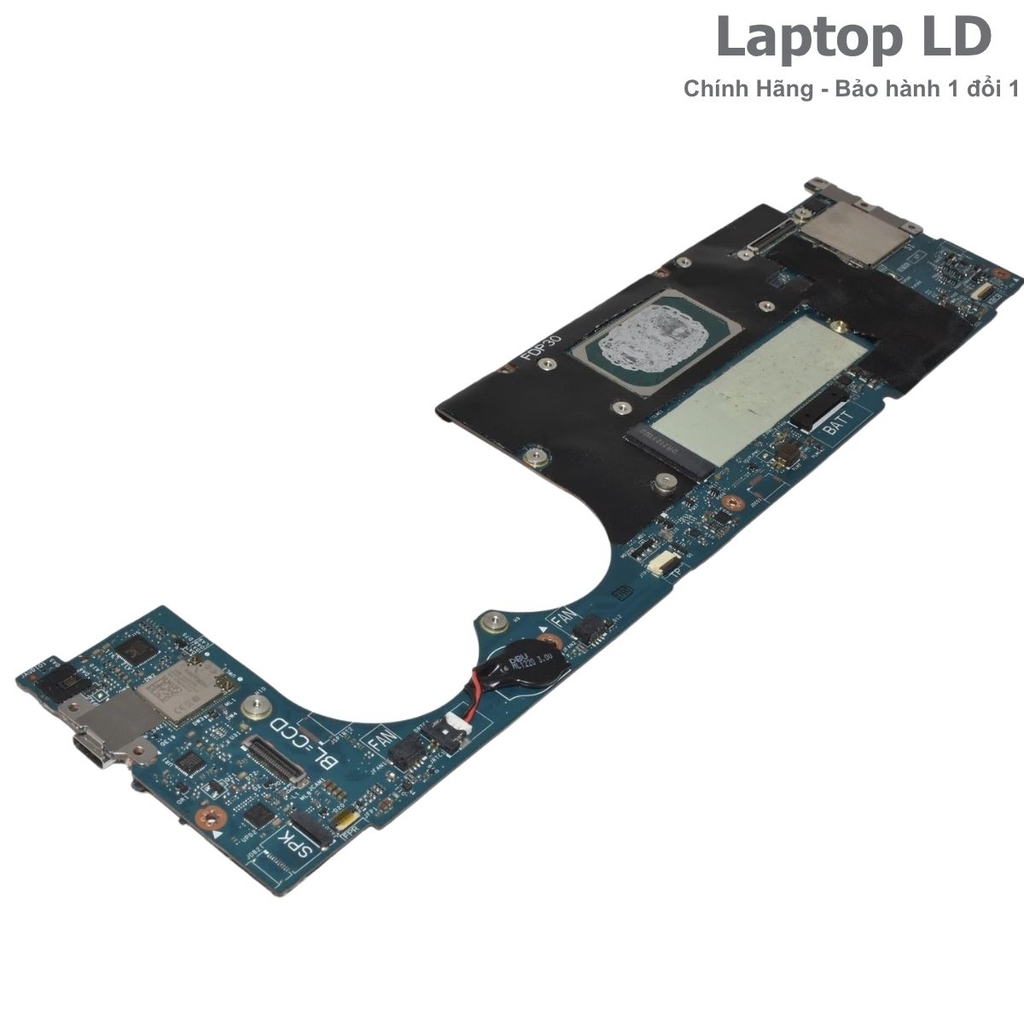

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell XPS 13 9305
- Mã main / PCB
- FDP30 / LA-K461P · Dell DP/N 9DGPY / 09DGPY
- CPU / SoC
- Intel Core i5-1135G7 · 4 nhân / 8 luồng · tối đa 4.2 GHz · 8 MB cache
- RAM / bộ nhớ
- 16GB LPDDR4x-4267 onboard · dual-channel · hàn trên main
- GPU / VGA
- Intel Iris Xe Graphics tích hợp
- SSD / lưu trữ
- 1 khe M.2 2230/2280 NVMe PCIe Gen3 · dùng thermal plate đúng theo kích thước SSD
- Cổng ngoài
- 2× Thunderbolt 4 USB-C 40Gbps hỗ trợ Power Delivery/DisplayPort 1.4a, 1× USB-C 3.2 Gen 2 hỗ trợ Power Delivery/DisplayPort, jack tai nghe/mic 3.5mm, khe microSD
- Không dây
- Intel Killer 1650W Wi-Fi 6 2×2 + Bluetooth 5.1
Thông số kỹ thuật bổ sung
| Board revision | Compal FDP30 · LA-K461P Rev 1.0 (A00) |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 9DGPY / 09DGPY · i5-1135G7 · 16GB LPDDR4x · FDP30 LA-K461P |
| Kết nối / I/O đặc trưng | 2× Thunderbolt 4 USB-C 40Gbps hỗ trợ USB4, DisplayPort 1.4a và Power Delivery; 1× USB-C 3.2 Gen 2 hỗ trợ DisplayPort/Power Delivery; jack 3.5mm; microSD. |
| BIOS / firmware | UEFI/BIOS dành cho XPS 13 9305 nền FDP30 LA-K461P. Board repair source xác nhận LA-K461P Rev 1.0 (A00) dùng SPI 32MB; khi nạp BIOS cần dùng đúng file theo XPS 13 9305. |
| Tản nhiệt / adapter | Dell công bố adapter USB-C 65W với mức 20V/3.25A; cổng Thunderbolt 4 chính ở cạnh trái là cổng sạc ưu tiên. Khi thay main cần lắp đúng heatsink và thermal plate theo SSD M.2 2230 hoặc 2280. |
| Ghi chú cấu hình | Bản trong bài là i5-1135G7 + 16GB LPDDR4x-4267 onboard. XPS 13 9305 còn có bản 8GB với cùng CPU và các bản i3/i7; RAM là thành phần hàn trên system board nên phải chọn đúng dung lượng ngay từ main. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core i5-1135G7 · 16GB | Intel Core i5-1135G7 · Intel Iris Xe | 16GB LPDDR4x-4267 onboard · dual-channel | Dell DP/N 9DGPY / 09DGPY · FDP30 LA-K461P · đúng bản trong bài |
| Core i5-1135G7 · 8GB | Intel Core i5-1135G7 · Intel Iris Xe | 8GB LPDDR4x-4267 onboard · dual-channel | Cùng nền XPS 13 9305 / LA-K461P nhưng khác dung lượng RAM hàn và DP/N; không thay như cùng cấu hình 16GB |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc USB-C | Adapter/cáp USB-C, cổng Thunderbolt 4, mạch Power Delivery, pin hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter USB-C 65W và cáp tốt, ưu tiên cổng Thunderbolt 4 chính bên trái, cô lập pin rồi đo các đường nguồn trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM LPDDR4x onboard, màn hình/cáp màn hình hoặc khối CPU/iGPU trên main có thể gây lỗi. | Kiểm tra POST/BIOS, thử xuất hình qua USB-C/DisplayPort, kiểm tra màn hình và cáp rồi mới khoanh vùng RAM/CPU/main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | RAM onboard, nhiệt độ CPU, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Chạy memory test và SSD test, theo dõi nhiệt độ, kiểm tra tản nhiệt rồi đánh giá nguồn trên bo nếu lỗi còn lặp lại. |
| Thunderbolt 4/USB-C không sạc, không xuất hình hoặc mất dữ liệu | Cáp/adapter, cổng vật lý, mạch Power Delivery, controller Thunderbolt/USB hoặc đường DisplayPort có thể là nguyên nhân. | Đổi cáp, adapter và màn hình/thiết bị đã biết tốt; thử từng cổng USB-C riêng rồi kiểm tra chân cổng và mạch điều khiển trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, thermal plate lắp sai, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD NVMe tốt đúng kích thước 2230/2280, kiểm tra socket và thermal plate, xác nhận BIOS nhận thiết bị rồi đo nguồn/tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Killer 1650W/AX200, anten, driver/BIOS hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, anten và module WLAN theo cấu hình thực tế; thử phần cứng tốt trước khi khoanh vùng đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter USB-C, cô lập pin và chống tĩnh điện trước khi thao tác. CPU i5-1135G7 và 16GB LPDDR4x đều hàn trên bo; khi chuyển main cần lắp đúng SSD M.2, thermal plate, tản nhiệt và kiểm tra kỹ cáp màn hình, bàn phím, touchpad, pin và các cổng USB-C.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Dell XPS 13 9305 i5-1135G7 16GB LA-K461P
Main LA-K461P này có đúng bản i5-1135G7 16GB không?
Có. Bản trong bài dùng Compal FDP30 / LA-K461P Rev 1.0 (A00), Intel Core i5-1135G7 và 16GB LPDDR4x onboard; Dell DP/N được đối chiếu cho cấu hình này là 9DGPY / 09DGPY.
RAM 16GB trên XPS 13 9305 có nâng cấp được không?
Không. Dell xác nhận LPDDR4x-4267 được tích hợp trực tiếp trên system board. Bản 16GB dùng 16GB onboard dual-channel nên muốn đổi dung lượng phải thay sang main có dung lượng RAM hàn tương ứng.
XPS 13 9305 có bao nhiêu cổng USB-C và có sạc qua USB-C không?
Máy có 2 cổng Thunderbolt 4 USB-C và 1 cổng USB-C 3.2 Gen 2. Cả ba hỗ trợ Power Delivery/DisplayPort; Dell chỉ định cổng Thunderbolt 4 chính bên trái làm cổng sạc ưu tiên với adapter USB-C 65W.
Khi mua main có kèm SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU, Intel Iris Xe, 16GB RAM onboard và các linh kiện hàn trực tiếp trên bo. SSD, module Wi-Fi, heatsink, thermal plate, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
