Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Vostro 3750 / V3750
- Mã main
- DAV03AMB8E1 · Rev E
- CPU
- Intel Core thế hệ 2 socket rời
- GPU / VGA
- Intel HD Graphics + NVIDIA GeForce GT 525M 1GB
- RAM
- 2 khe SODIMM DDR3-1333
- Lưu trữ
- SATA 2.5 inch · hỗ trợ HDD/SSD SATA
Main zin nguyên bản • Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Dell Vostro 3750 | NVIDIA GeForce GT 525M 1GB | DAV03AMB8E1 Rev E
Mainboard dùng cho Dell Vostro 3750 / V3750, mã PCB DAV03AMB8E1 Rev E, chipset Intel HM67 và đồ họa rời NVIDIA GeForce GT 525M 1GB. Main sử dụng CPU Intel Core thế hệ 2 dạng socket rời, 2 khe RAM SODIMM DDR3-1333 và giao tiếp lưu trữ SATA.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã DAV03AMB8E1 Rev E, Dell DP/N, GPU N12P-GE-A1 và bố trí cổng/socket trước khi giao để hạn chế nhầm với các bo Vostro 3750 hoặc Inspiron N7110 có hình dáng gần giống.
Hạng mục kiểm tra Nguồn, POST/BIOS, CPU, RAM, SATA, sạc, hình ảnh, cổng kết nối và nhiệt độ được kiểm tra trước khi giao.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt, chuyển CPU/RAM và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Dell DP/N 1TN63 / 01TN63 / CN-01TN63 được ghi nhận cho main Vostro 3750 DAV03AMB8E1 Rev E dùng chipset Intel HM67 và NVIDIA GeForce GT 525M 1GB, chip GPU N12P-GE-A1.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

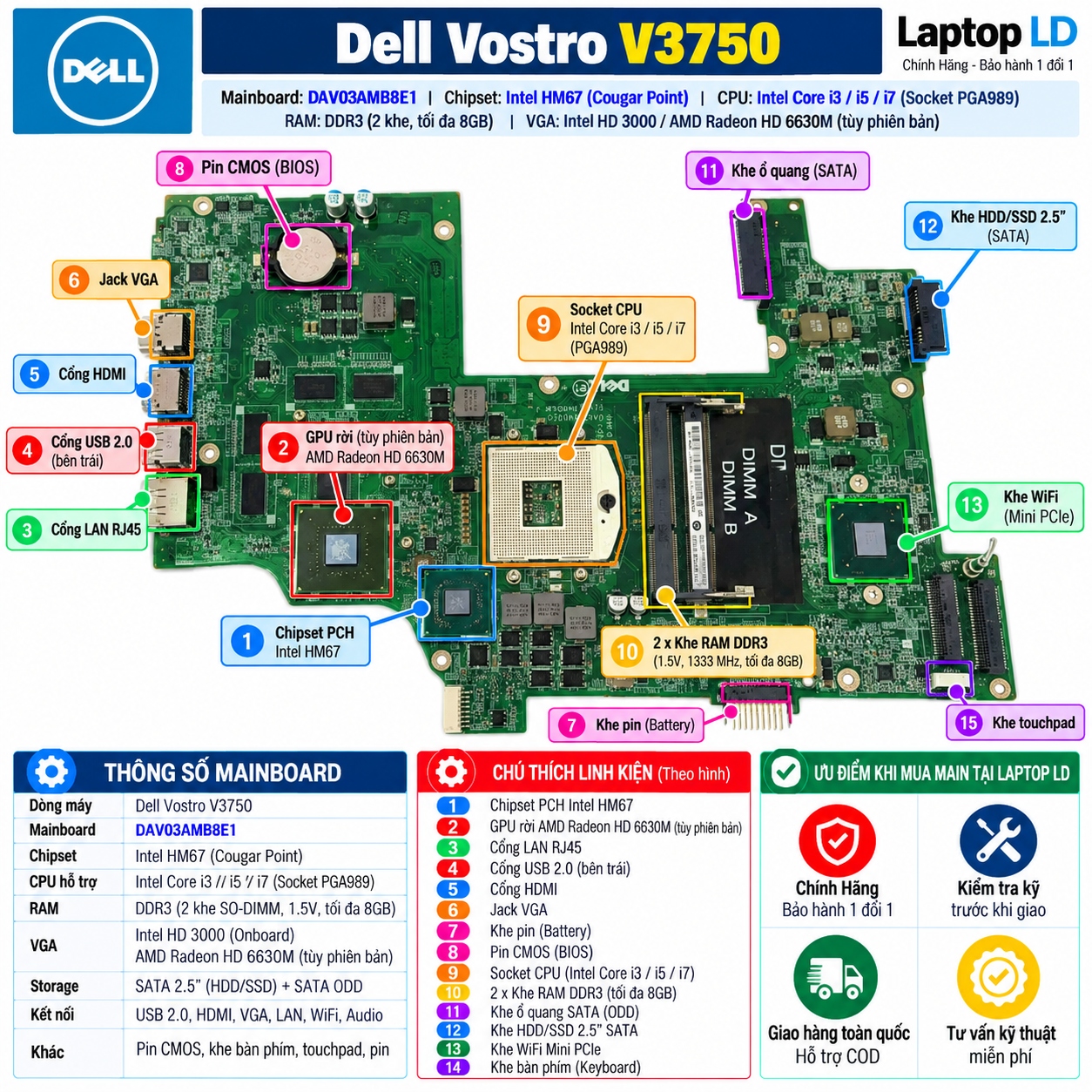

Ảnh 01 — Sơ đồ linh kiện Vị trí linh kiện và các điểm nhận diện chính của main.

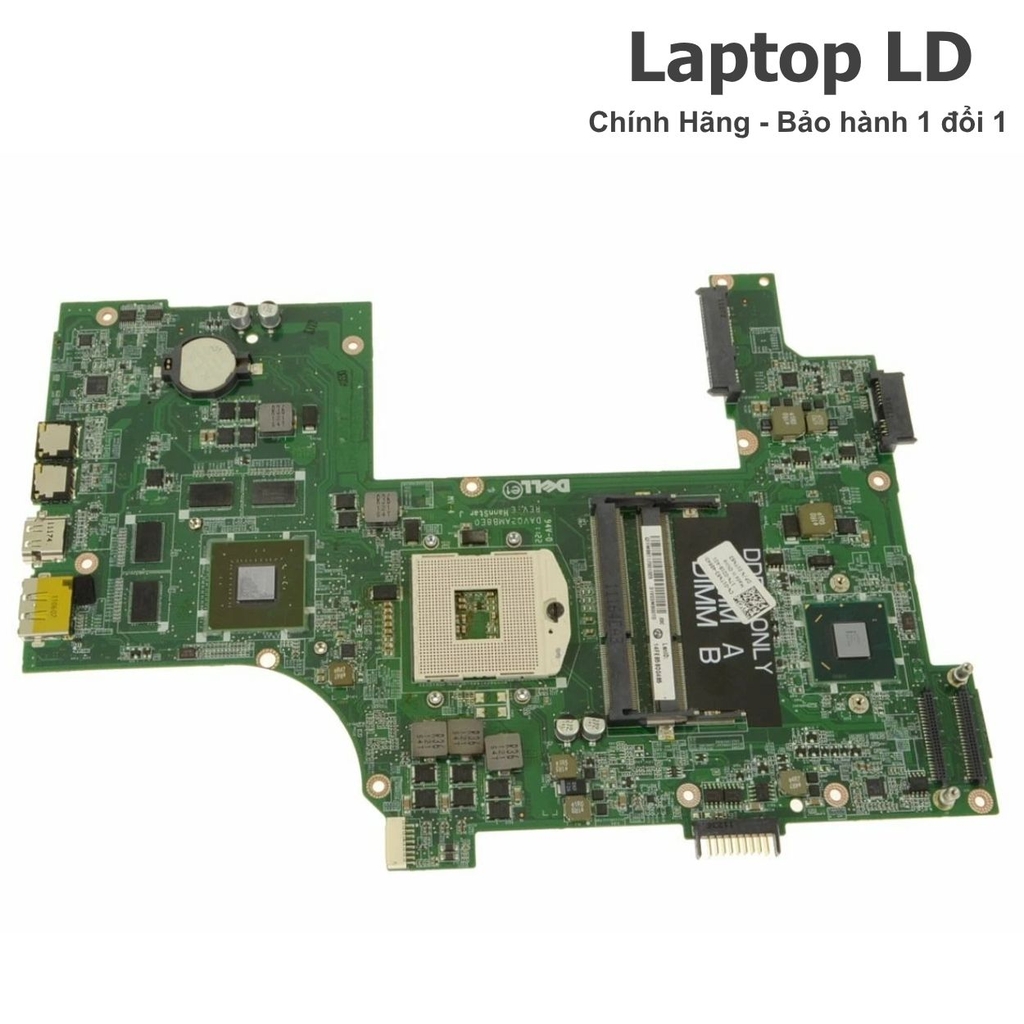

Ảnh 02 — Mặt trước main Hình ảnh thực tế nhận diện bố cục bo.

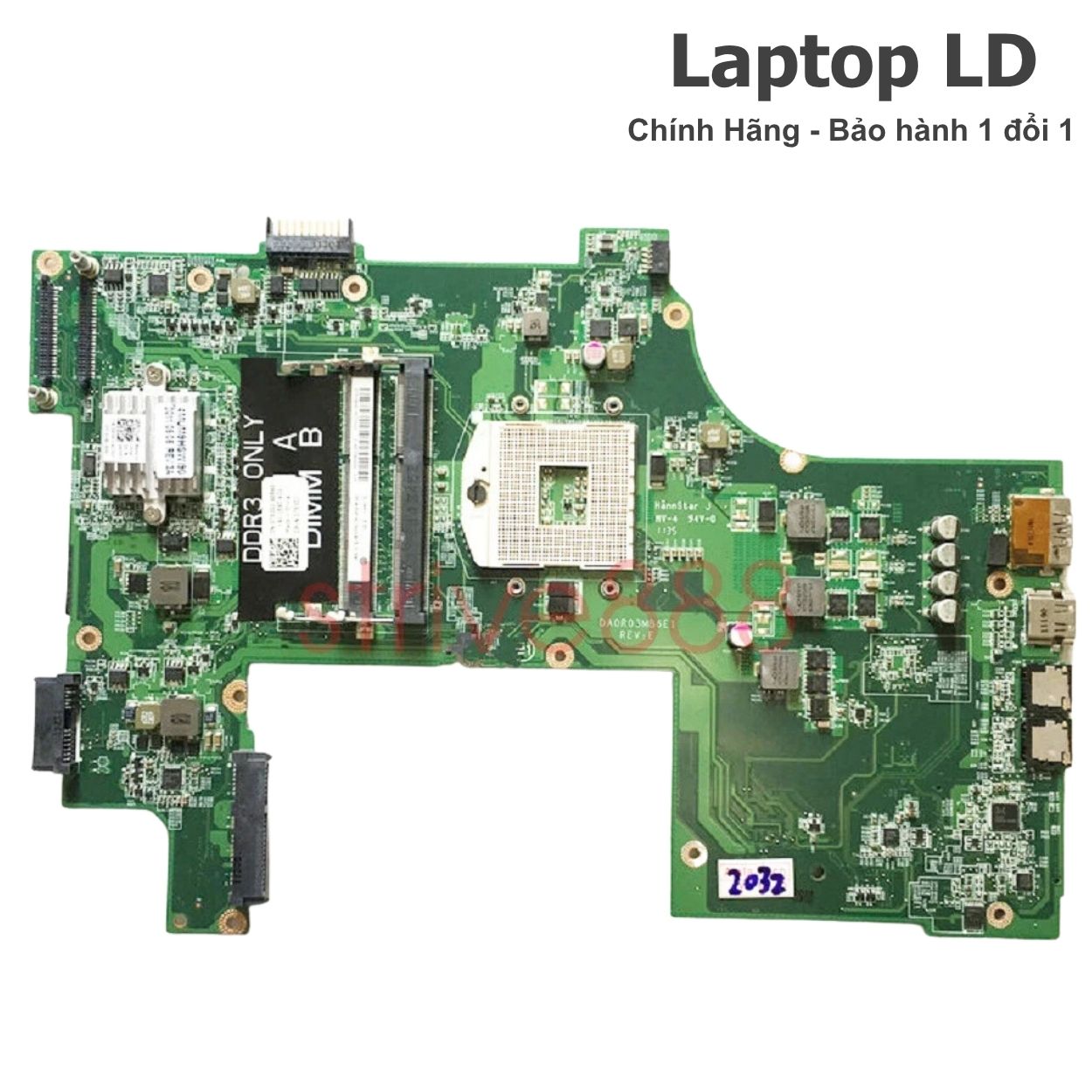

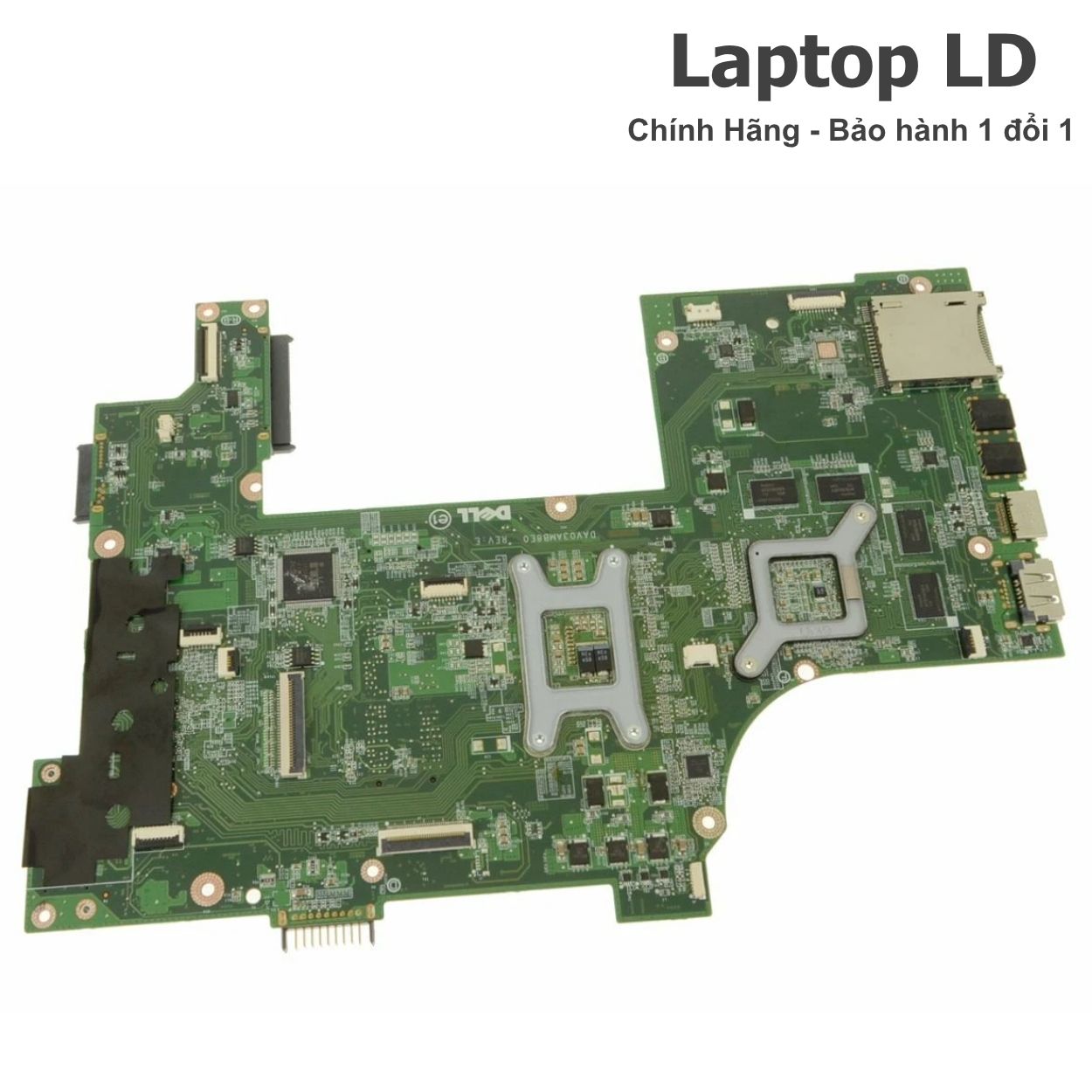

Ảnh 03 — Mặt sau main Đối chiếu PCB và tình trạng vật lý.

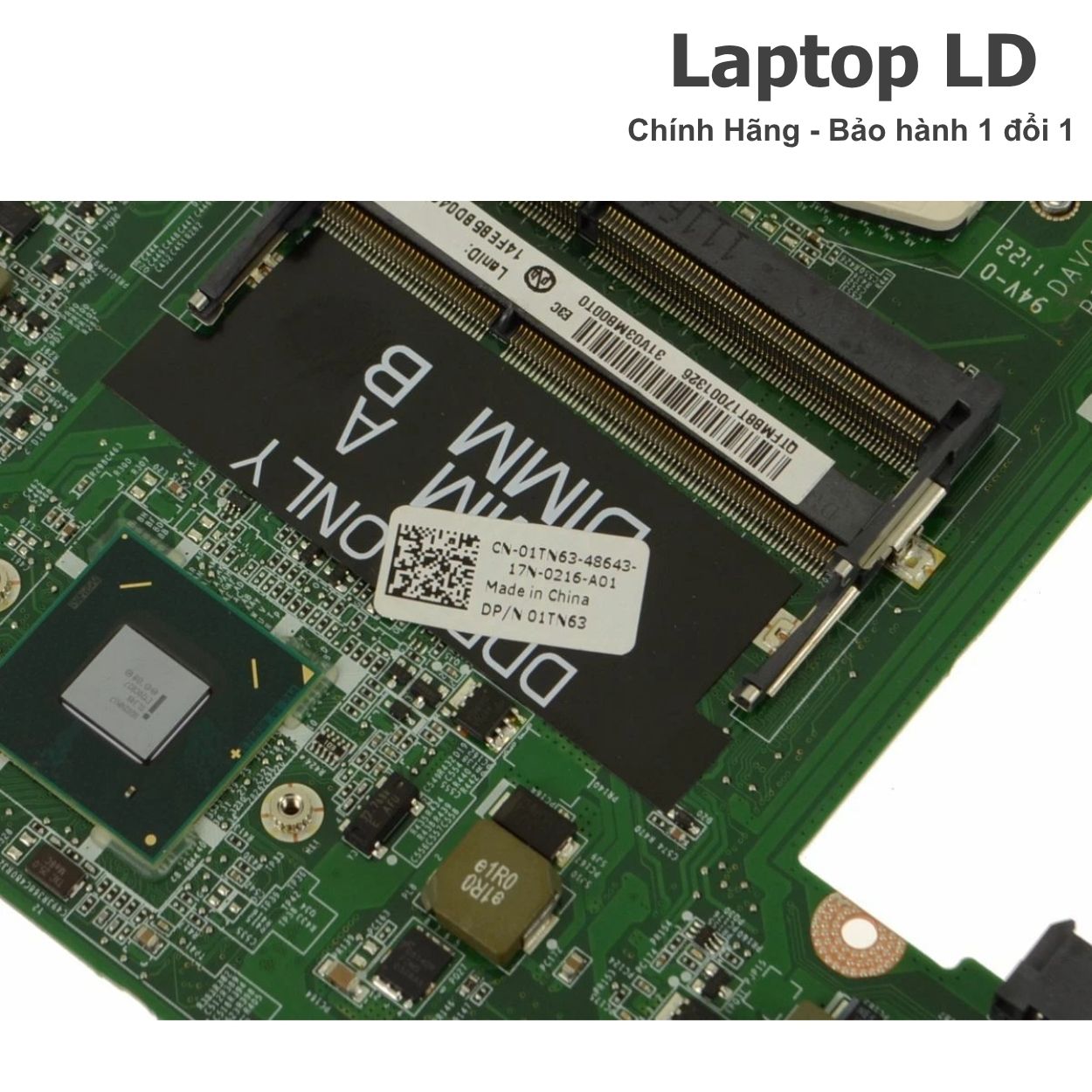

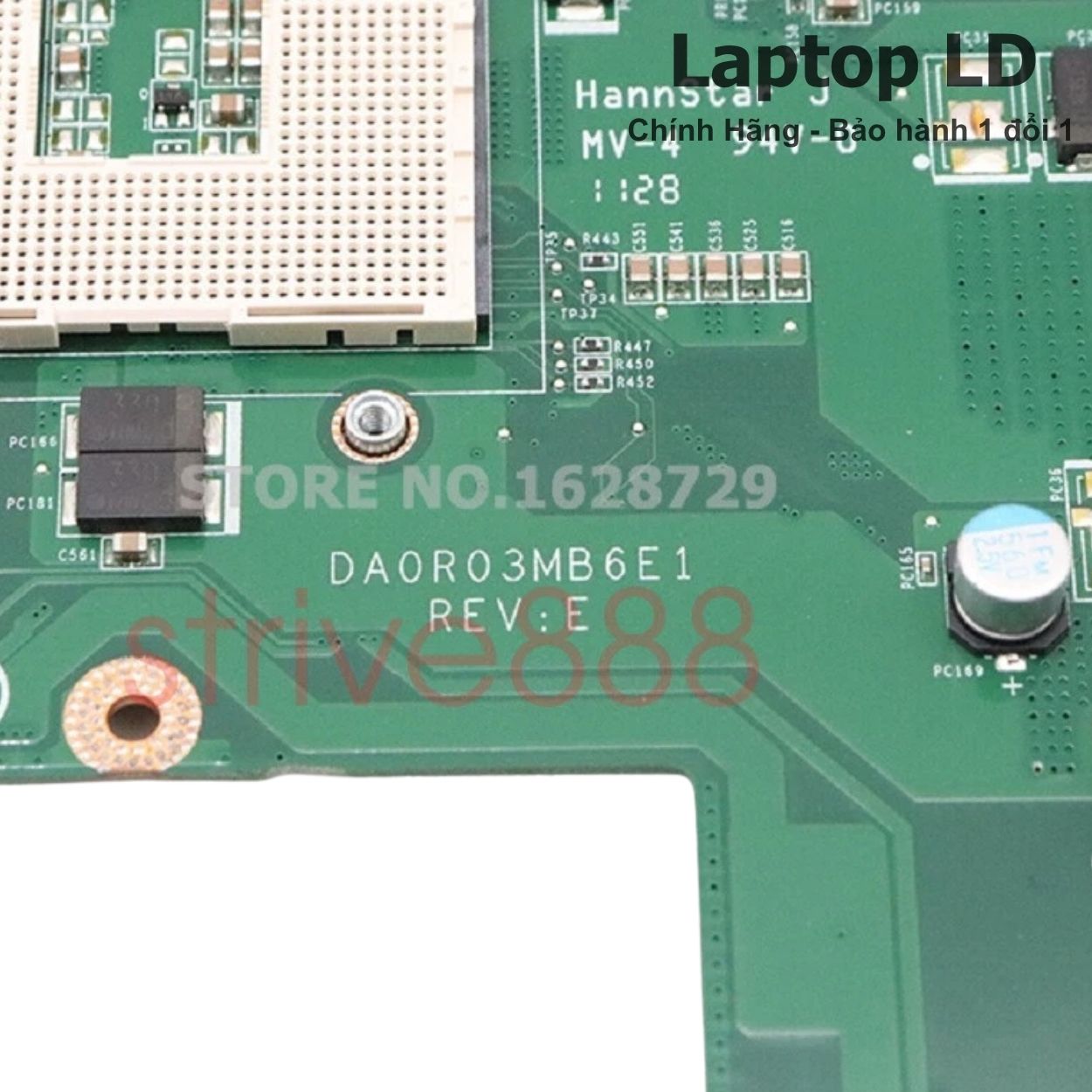

Ảnh 04 — PCB / tem / revision Vị trí mã DAV03AMB8E1 Rev E và Dell DP/N.
Ảnh 05 — CPU / GPU / RAM Khu vực socket CPU, GPU và khe RAM.

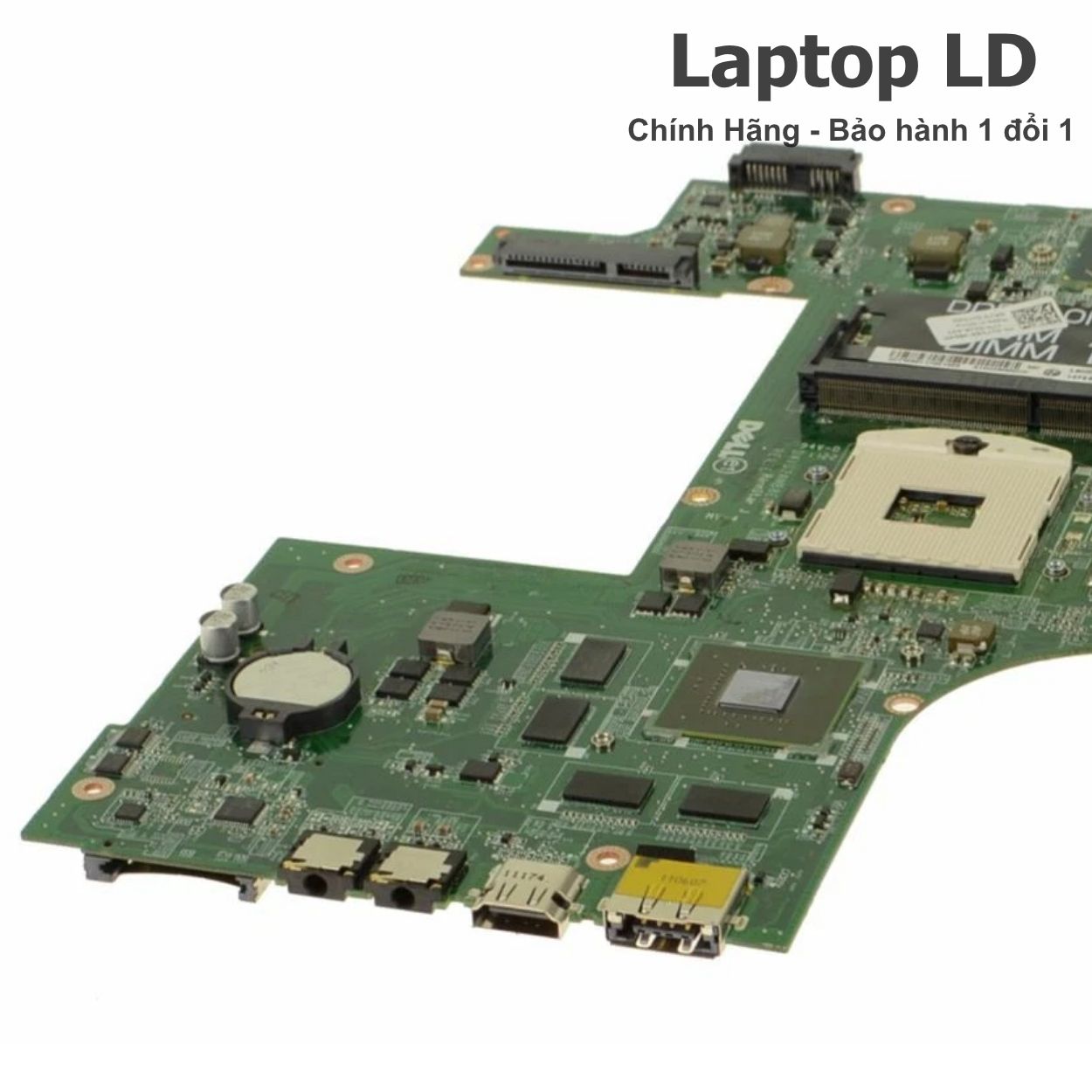

Ảnh 06 — Cổng / socket / đầu nối Nhận diện các cổng và socket chính trên bo.
Ảnh 07 — Kết quả kiểm tra Kiểm tra chức năng trước khi giao.
Ảnh 08 — Đóng gói Quy cách bảo vệ main trước khi vận chuyển.
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Vostro 3750 / V3750
- Mã main / PCB
- DAV03AMB8E1 Rev E
- CPU / SoC
- CPU Intel Core thế hệ 2 dạng socket rời; Dell công bố Core i3/i5 và Core i7 quad-core tùy cấu hình Vostro 3750
- RAM / bộ nhớ
- 2 khe SODIMM DDR3 SDRAM 1333MHz · tối đa 8GB
- GPU / VGA
- Intel Graphics theo CPU + NVIDIA GeForce GT 525M 1GB VRAM
- SSD / lưu trữ
- Giao tiếp SATA · hỗ trợ HDD hoặc SSD SATA 2.5 inch
- Cổng ngoài
- HDMI, VGA, RJ-45 Gigabit LAN, 2× USB 3.0, 1× USB 2.0, 1× eSATA/USB 2.0, microphone, headphone và đầu đọc thẻ 8-in-1
- Không dây
- Hỗ trợ module WLAN; WWAN tùy cấu hình máy
Thông số kỹ thuật bổ sung
| Board revision | DAV03AMB8E1 · Rev E |
|---|---|
| OEM part / Dell DP/N | Dell DP/N 1TN63 / 01TN63 / CN-01TN63 |
| Chipset / I/O | Intel HM67; NVIDIA N12P-GE-A1; 2 khe DDR3; SATA; HDMI; VGA; Gigabit LAN; USB 3.0; USB 2.0/eSATA và đầu đọc thẻ. |
| BIOS / firmware | Dùng BIOS đúng Dell Vostro 3750 và đúng system board. Sau khi thay cần kiểm tra Service Tag, CPU, RAM, SATA, thiết bị ngoại vi và chế độ boot trong BIOS. |
| Tản nhiệt / adapter | Dell liệt kê adapter 65W, 90W hoặc 130W cho dòng Vostro; adapter 130W có trên Vostro 3750. Cần dùng đúng công suất theo cấu hình CPU/GPU và kiểm tra nhiệt độ sau lắp. |
| Ghi chú cấu hình | NVIDIA GeForce GT 525M và VRAM thuộc mainboard. CPU, RAM SODIMM, HDD/SSD, card WLAN/WWAN và các phụ kiện rời không mặc định kèm main nếu đơn hàng không ghi rõ. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Main / GPU |
|---|---|---|---|
| Core i3 / Core i5 | Intel Core i3 hoặc Core i5 thế hệ 2, CPU dạng socket rời | DDR3-1333 · tối đa 8GB | DAV03AMB8E1 Rev E · GeForce GT 525M 1GB |
| Core i7 quad-core | Intel Core i7 quad-core thế hệ 2 theo cấu hình hỗ trợ của Vostro 3750 | DDR3-1333 · tối đa 8GB | Cần đối chiếu đúng DP/N, BIOS và cụm tản nhiệt trước khi lắp |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard, chipset Intel HM67, NVIDIA GeForce GT 525M, VRAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ socket CPU/cổng kết nối trước khi giao vận.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU là linh kiện socket rời trên mẫu main này. CPU, RAM SODIMM, HDD/SSD SATA, WLAN/WWAN, quạt/tản nhiệt, pin, adapter, cáp và board phụ chỉ đi kèm khi được ghi rõ trong đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Nên loại trừ CPU, RAM, ổ lưu trữ, màn hình và nguồn trước khi quyết định thay system board.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC, pin, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chạm chập trên main. | Thử adapter Dell tốt, cô lập pin và kiểm tra nguồn đầu vào cùng các nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST | RAM, CPU socket, BIOS, chipset HM67, nguồn CPU hoặc GPU. | Thử RAM tốt từng khe, tháo lắp lại CPU khi cần, kiểm tra BIOS và chạy chẩn đoán phần cứng. |
| Sọc hình, treo hoặc lỗi NVIDIA GT 525M | GPU N12P-GE-A1, VRAM, nguồn GPU, tản nhiệt hoặc driver. | Kiểm tra driver, so sánh đồ họa tích hợp/rời khi có thể, theo dõi nhiệt độ và test tải GPU phù hợp. |
| Không nhận RAM hoặc báo lỗi bộ nhớ | Thanh DDR3, khe RAM, nguồn RAM, tiếp xúc hoặc đường tín hiệu. | Dùng RAM DDR3-1333 tốt, thử từng khe riêng, vệ sinh chân RAM và chạy memory diagnostics. |
| Không nhận HDD/SSD hoặc lỗi boot | Ổ SATA, cáp/connector SATA, nguồn ổ, chipset hoặc thiết lập BIOS. | Thử HDD/SSD SATA tốt, kiểm tra BIOS và connector/cáp SATA trước khi quy lỗi main. |
| USB 3.0, HDMI, VGA hoặc LAN lỗi | Thiết bị ngoài, chân cổng, controller, nguồn cổng hoặc đường tín hiệu trên main. | Thử cáp và thiết bị tốt, kiểm tra riêng từng cổng và đối chiếu Device Manager/BIOS trước khi sửa main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter và tháo pin trước khi thao tác. Xác nhận đúng DAV03AMB8E1 Rev E, Dell DP/N 1TN63 / 01TN63 và NVIDIA GT 525M 1GB. Chuyển CPU socket, RAM DDR3, HDD/SSD SATA, WLAN và cụm tản nhiệt đúng cấu hình. Sau lắp cần kiểm tra BIOS, CPU, RAM, SATA, Intel Graphics/GT 525M, USB 3.0, HDMI/VGA, LAN, sạc và nhiệt độ.
Khi tháo CPU dạng socket cần mở khóa socket đúng chiều, làm sạch keo cũ và dùng keo tản nhiệt mới khi lắp lại heatsink.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU Intel Core đang lắp.
- Hai khe RAM nhận đủ dung lượng và chạy memory test ổn định.
- HDD/SSD SATA nhận đúng trong BIOS và khởi động hệ điều hành.
- Intel Graphics và NVIDIA GeForce GT 525M hoạt động đúng.
- HDMI, VGA, USB 3.0, USB 2.0/eSATA, LAN và âm thanh hoạt động.
- Quạt, tản nhiệt, sạc và nhiệt độ CPU/GPU ổn định.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Vostro 3750 DAV03AMB8E1
Main DAV03AMB8E1 có VGA rời không?
Có. Phiên bản Dell DP/N 1TN63 của Vostro 3750 dùng NVIDIA GeForce GT 525M 1GB, GPU mã N12P-GE-A1.
CPU của Dell Vostro 3750 có hàn trên main không?
Không. DAV03AMB8E1 sử dụng CPU Intel Core thế hệ 2 dạng socket rời. Khi mua main cần xác nhận đơn hàng có kèm CPU hay chỉ có mainboard.
Vostro 3750 DAV03AMB8E1 dùng RAM gì?
Dell công bố dòng Vostro 3750 dùng 2 khe SODIMM DDR3 SDRAM 1333MHz, hỗ trợ tối đa 8GB.
DAV03AMB8E1 xuất hiện trên Inspiron N7110 thì có lắp ngang cho Vostro 3750 được không?
Không nên chỉ căn cứ vào chữ DAV03AMB8E1 để thay ngang. PCB này cũng được ghi nhận trên một số Inspiron N7110, vì vậy cần đối chiếu Dell DP/N, GPU, BIOS, đầu nối và hình dạng bo thực tế trước khi lắp.
