Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Vostro 3550 (P16F / P16F001)
- Mã main
- Wistron DQ15 · 10245-1
- CPU
- Socket G2 (rPGA988B) · Core i3/i5/i7 Gen 2 · CPU rời
- GPU / VGA
- Intel HD Graphics 3000 (UMA)
- RAM
- 2 khe SO-DIMM DDR3-1333
- Lưu trữ
- 1× 2.5″ SATA HDD/SSD + ổ quang SATA
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

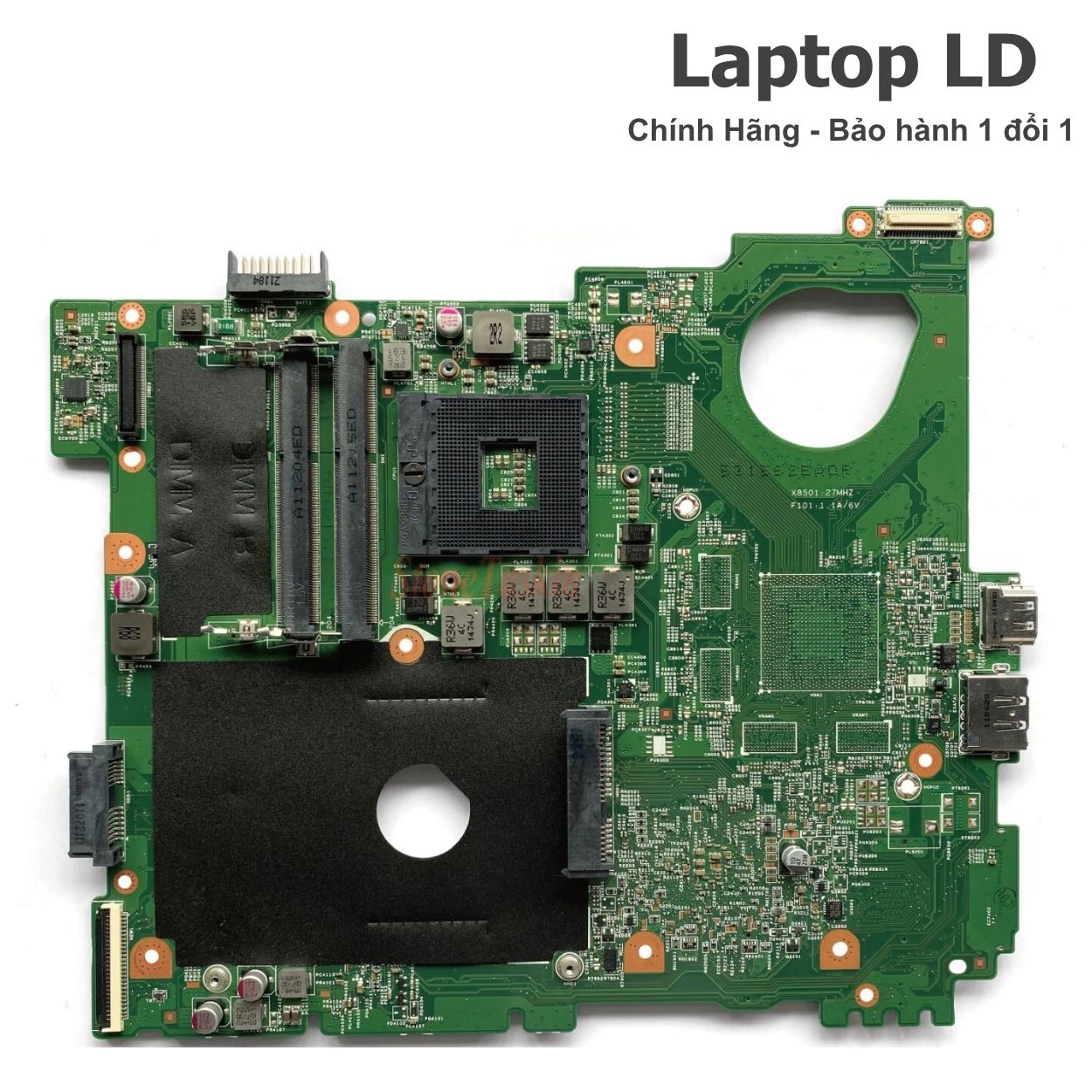

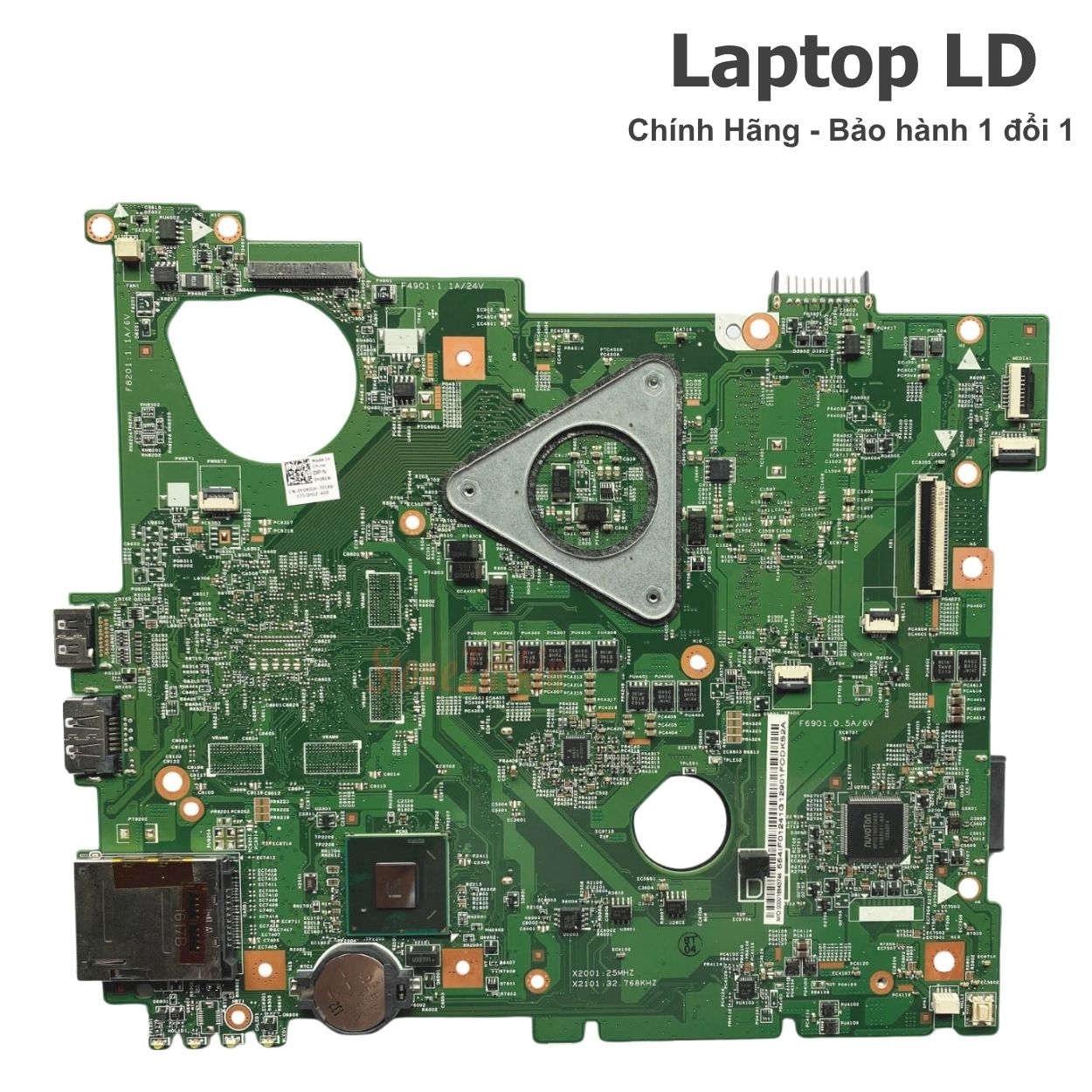

Main Dell Vostro 3550 | Intel UMA | 10245-1 | 48.4IE01.011 | Dell DP/N 0XYW0C
Mainboard Wistron DQ15 cho Dell Vostro 3550, sử dụng chipset Intel HM67 và socket G2 để lắp CPU Intel Core thế hệ 2 dạng rời. Phiên bản trong bài khóa theo Dell DP/N 0XYW0C với đồ họa Intel HD Graphics 3000 UMA; mã PCB đúng là 10245-1, dù một số listing ngoài thị trường ghi nhầm thành 10425-1.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking 10245-1 / 48.4IE01.011, Dell DP/N và việc bo có hay không chip AMD rời trước khi gửi hàng.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản 0XYW0C là main UMA dùng Intel HD Graphics 3000; CPU và RAM đều là linh kiện rời. Cùng dòng Vostro 3550 còn có main discrete AMD Radeon HD 6630M 1GB như F3GY0/326FG, nên không được nhận diện chỉ bằng tên máy.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Vostro 3550 (P16F / P16F001)
- Mã main / PCB
- Wistron DQ15 · 10245-1 · 48.4IE01.011
- CPU / SoC
- Socket G2 (rPGA988B) · Core i3/i5/i7 Gen 2 · CPU rời
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR3-1333 · tối đa 8GB
- GPU / VGA
- Intel HD Graphics 3000 (UMA)
- SSD / lưu trữ
- 1× 2.5″ SATA HDD/SSD + ổ quang SATA · không có M.2
- Cổng ngoài
- Hệ thống Vostro 3550 có USB 3.0, USB 2.0/eSATA, HDMI, VGA, RJ-45 Gigabit, audio 3.5mm, đầu đọc thẻ 8-in-1 và cổng nguồn; một số cổng nằm trên board I/O rời nên cần đối chiếu cáp/board phụ theo máy.
- Không dây
- Mini PCIe WLAN rời; Dell cung cấp Intel Centrino Wireless-N 1030 hoặc Intel Centrino Advanced-N 6230 tùy cấu hình, Bluetooth đi theo card tương ứng.
Thông số kỹ thuật bổ sung
| Board revision | Wistron DQ15 Intel · PCB P/N 10245-1 · project 48.4IE01.011. Mã 10425-1 xuất hiện trên một số listing nhưng ảnh PCB thực tế đọc 10245-1. |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 0XYW0C / CN-0XYW0C cho bản UMA đã xác minh. Các P/N Y0RGW và MDFKV cũng là board Intel integrated của Vostro 3550 nhưng không nên thay chéo chỉ dựa vào hình dáng. |

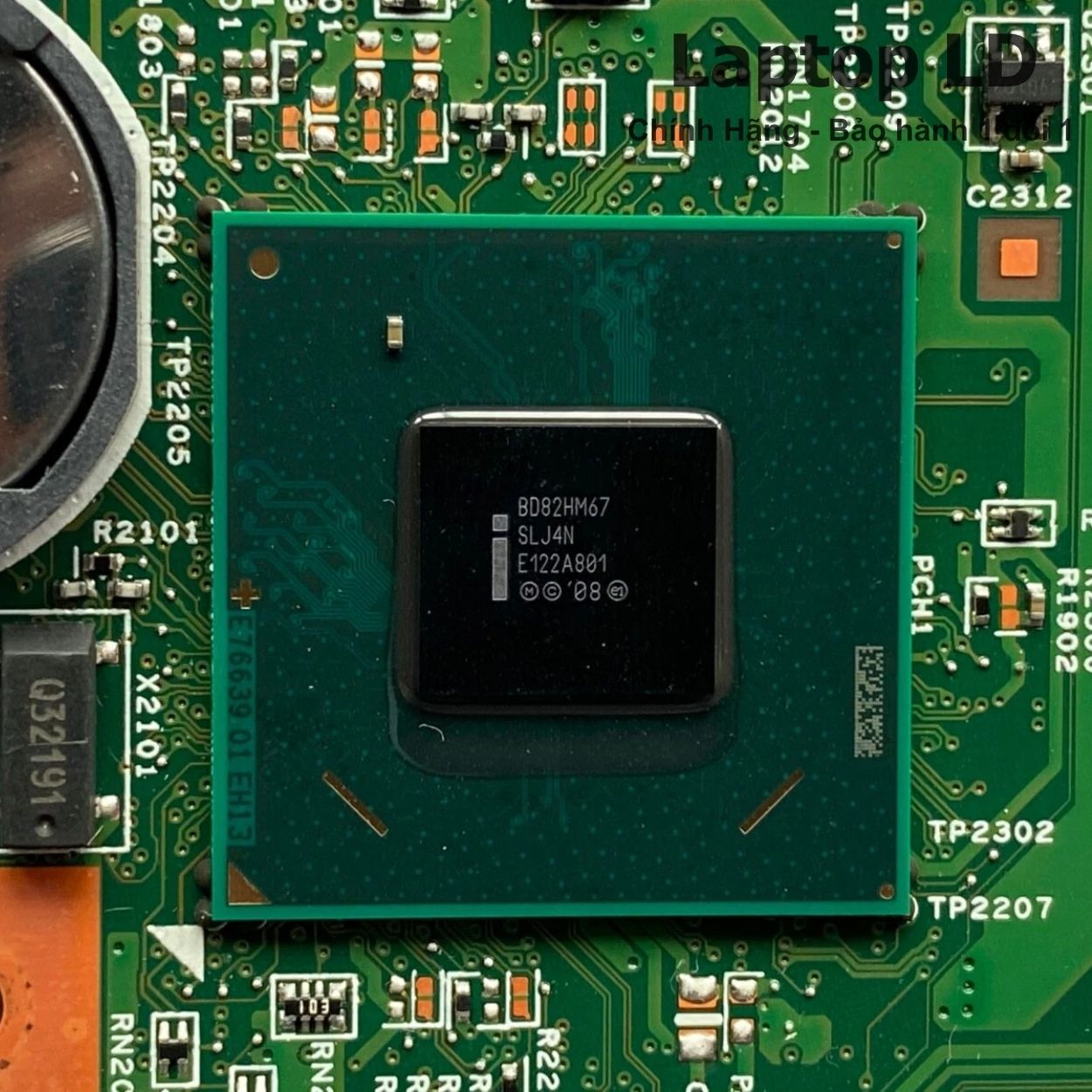

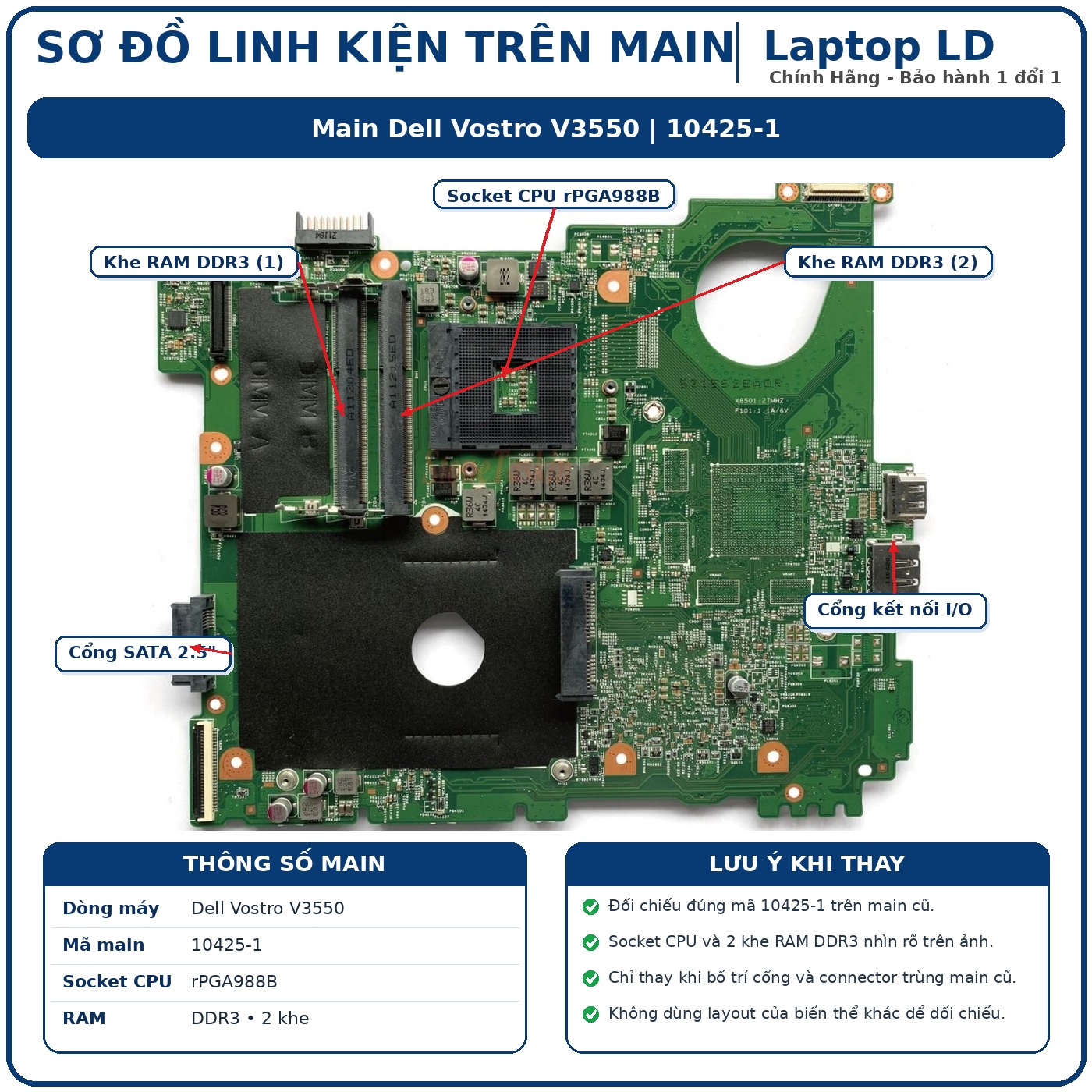

| Kết nối / I/O đặc trưng | Chipset Intel HM67; socket G2 rPGA988B; 2 khe DDR3-1333 SO-DIMM; SATA 2.5″ + ổ quang; USB 3.0/2.0, eSATA, HDMI, VGA, RJ-45, audio và SD. Không có khe M.2. |
| BIOS / firmware | Dell Vostro 3550 System BIOS chính hãng mới nhất đã xác minh là A12, phát hành 03/03/2014. Khi nạp BIOS ở cấp sửa chữa cần sao lưu ROM cũ và dùng đúng file theo DQ15/PCB. |
| Tản nhiệt / adapter | Dell Vostro 3550 hỗ trợ adapter 65W hoặc 90W, điện áp danh định 19.5V; bản UMA thường dùng 65W. Dùng đầu Dell barrel có chân nhận diện trung tâm và lắp đúng quạt/heatpipe theo cấu hình bo. |
| Ghi chú cấu hình | CPU, RAM, ổ 2.5″/SSD và card Wi-Fi là linh kiện rời; sản phẩm main không mặc định kèm các linh kiện này nếu đơn hàng không ghi rõ. Intel HM67 và mạch đồ họa của phiên bản UMA thuộc system board; bản AMD discrete là main khác. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — Intel UMA | Socket G2 · Core i3/i5/i7 Gen 2 tùy CPU lắp | 2 khe DDR3-1333 · tối đa 8GB | 10245-1 / 48.4IE01.011 · Dell DP/N 0XYW0C · Intel HD 3000 |

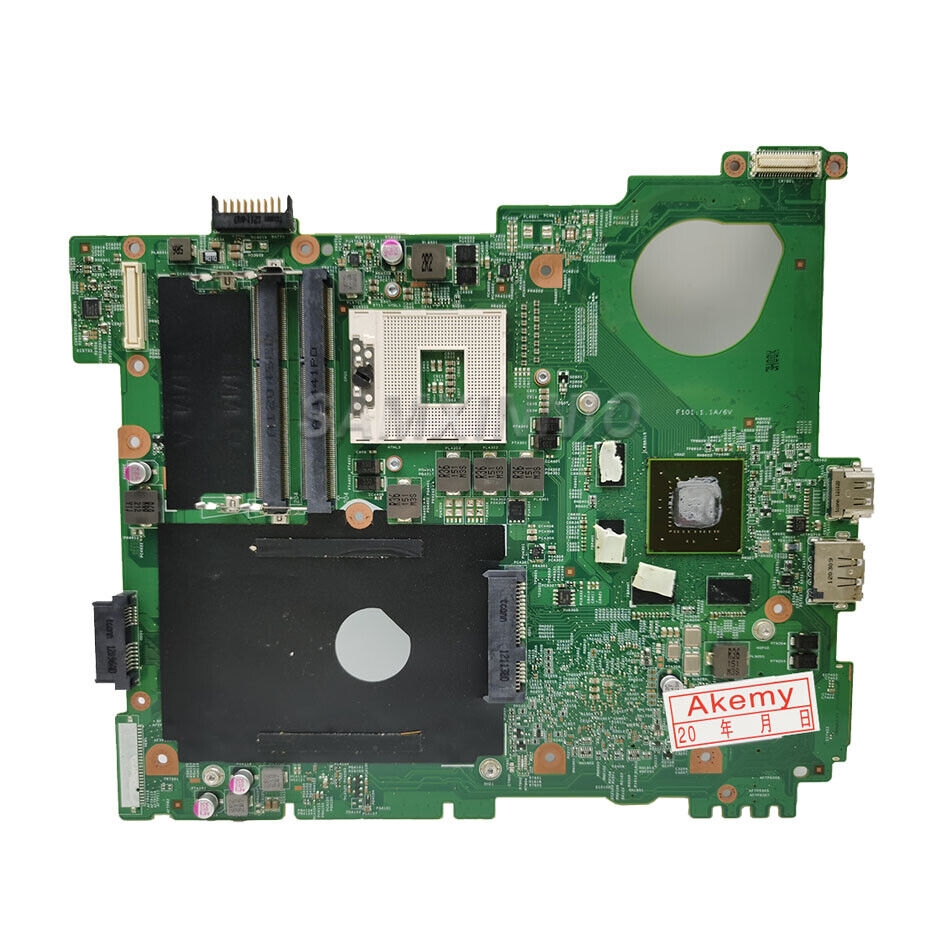

| Biến thể discrete — AMD Radeon | Socket G2 · CPU Sandy Bridge rời | 2 khe DDR3-1333 · tối đa 8GB | Ví dụ 326FG/F3GY0 · AMD Radeon HD 6630M 1GB · phải dùng đúng tản nhiệt/DP-N |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter, jack nguồn/board nguồn phụ, nguồn 3V/5V chờ, EC/KBC hoặc chạm chập trên main. | Thử adapter Dell đúng chuẩn, cô lập pin và thiết bị rời; kiểm tra nguồn đầu vào, 3V/5V chờ và tín hiệu nút nguồn trước khi kết luận main. |
| Có nguồn nhưng không hình, không POST | CPU socketed, RAM/khe SO-DIMM, BIOS, màn hình/cáp LVDS, chipset HM67 hoặc nguồn CPU. | Thử CPU/RAM đã biết tốt, vệ sinh và kiểm tra socket, thử màn ngoài HDMI/VGA và xác minh BIOS trước khi khoanh vùng chipset/main. |
| Không nhận RAM hoặc chỉ nhận một khe SO-DIMM | Thanh RAM, tiếp xúc khe, socket CPU cong/chân tiếp xúc, nguồn bộ nhớ hoặc đường tín hiệu. | Đổi chéo RAM tốt qua từng khe, kiểm tra socket CPU và dung lượng trong BIOS để phân biệt lỗi module, khe hay đường RAM. |
| Không nhận HDD/SSD SATA hoặc ổ quang | Ổ lưu trữ, cáp/connector SATA, nguồn SATA, chipset HM67 hoặc thiết lập BIOS. | Thử ổ SATA đã biết tốt, kiểm tra connector/cáp và chế độ SATA trong BIOS; lưu ý máy không có khe M.2. |
| Không sạc pin hoặc BIOS báo không nhận adapter | Adapter Dell, chân ID trong jack nguồn, board DC-in/power, pin hoặc mạch sạc trên main. | Thử adapter Dell chính xác có chân ID, kiểm tra nhận diện watt trong BIOS và đo đường ID/nguồn trước khi kết luận mạch sạc. |
| Mất USB, LAN, audio hoặc cổng hoạt động chập chờn | Board I/O rời, cáp nối, cổng vật lý, chipset hoặc nguồn I/O. | Kiểm tra từng board/cáp phụ và cổng riêng biệt; Vostro 3550 có nhiều revision board I/O nên phải loại trừ board phụ trước khi kết luận main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, tháo pin và chống tĩnh điện trước khi thao tác. Kiểm tra socket G2 không cong chân, chuyển đúng CPU, RAM, WLAN, ổ SATA và cụm tản nhiệt; đối chiếu main UMA với main AMD discrete trước khi lắp. Sau thay, vào BIOS xác nhận CPU/RAM/ổ đĩa và adapter rồi kiểm tra HDMI, VGA, USB, LAN, audio, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Vostro 3550 10245-1 0XYW0C

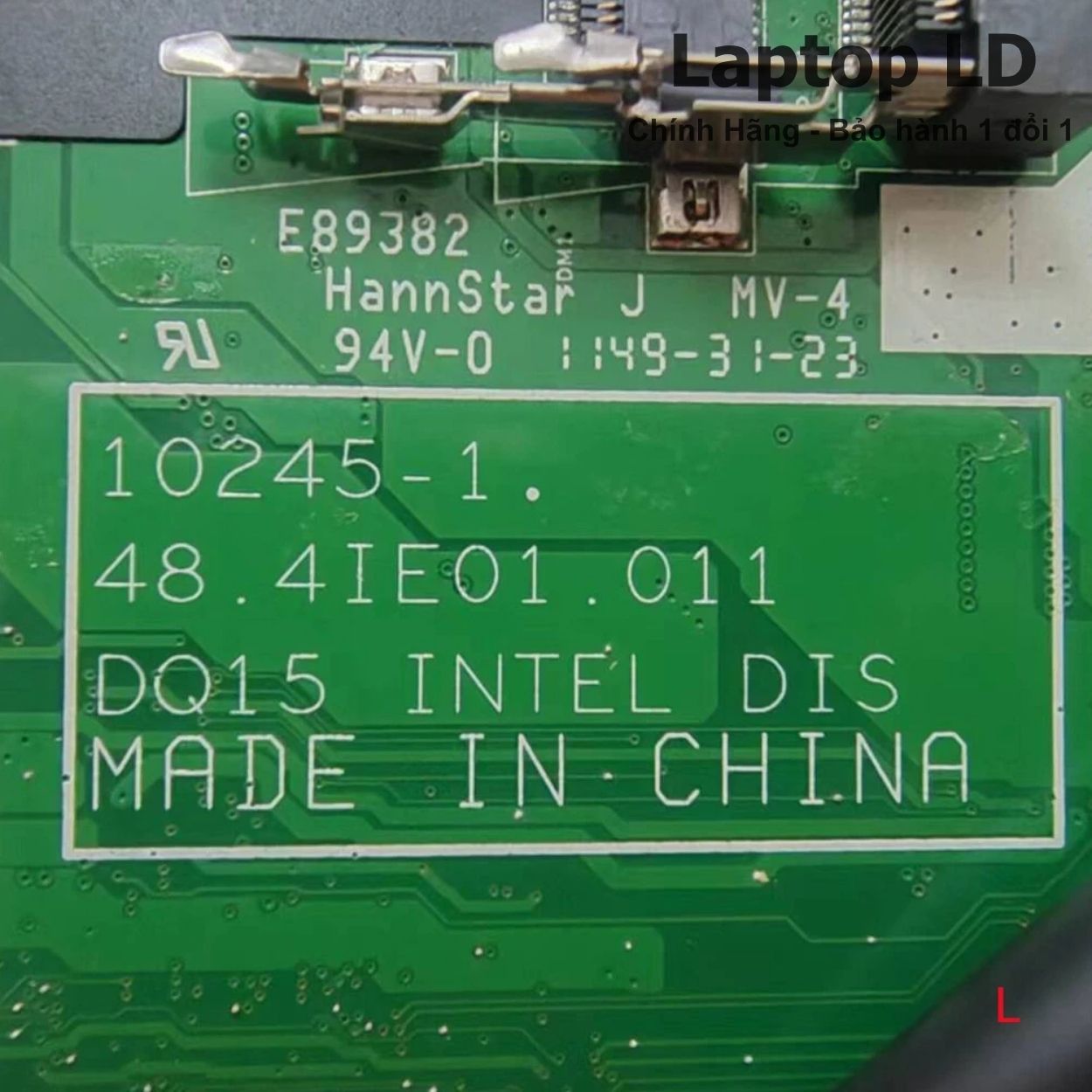

Mã main đúng là 10425-1 hay 10245-1?
Mã PCB thực tế được xác minh là 10245-1, project 48.4IE01.011 của Wistron DQ15. Một số listing thương mại ghi 10425-1 nhưng chính ảnh PCB trên các listing đó vẫn đọc 10245-1.
Main Vostro 3550 này có sẵn CPU không?
Không mặc định. CPU dùng socket G2 rPGA988B và là linh kiện rời; Vostro 3550 hỗ trợ các CPU Intel Core i3/i5/i7 Sandy Bridge phù hợp, trong đó CPU quad-core chỉ được Dell ghi cho Vostro 3750 chứ không phải 3550.
Bản 0XYW0C có AMD Radeon HD 6630M không?
Không ở phiên bản trong bài. 0XYW0C được xác minh chạy Intel HD Graphics 3000 UMA. Các main Vostro 3550 có Radeon HD 6630M 1GB dùng Dell P/N/biến thể khác như F3GY0 hoặc 326FG và cần đúng cụm tản nhiệt.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, socket CPU, RAM, SATA, sạc, hình ảnh và cổng trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
