Thông tin main nhanh
- Dòng máy
- Dell Vostro 5415 / 5405 / 5514
- Mã main
- 203100-1
- CPU
- AMD Ryzen 5 5500U
- GPU / VGA
- AMD Radeon Graphics
- RAM
- 2 khe DDR4-3200 SO-DIMM
- Lưu trữ
- M.2 PCIe NVMe Gen3 x4
Main zin nguyên bản.Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Dell Vostro 5415 / 5405 / 5514 Ryzen 5 5500U 203100-1
Main Dell Vostro 5415 / 5405 / 5514 mã 203100-1, tích hợp AMD Ryzen 5 5500U và Radeon Graphics. Bo dùng 2 khe RAM DDR4-3200 SO-DIMM, lưu trữ M.2 PCIe NVMe và có USB-C hỗ trợ Power Delivery cùng DisplayPort. CPU được hàn trực tiếp trên main.
Ảnh main thực tế

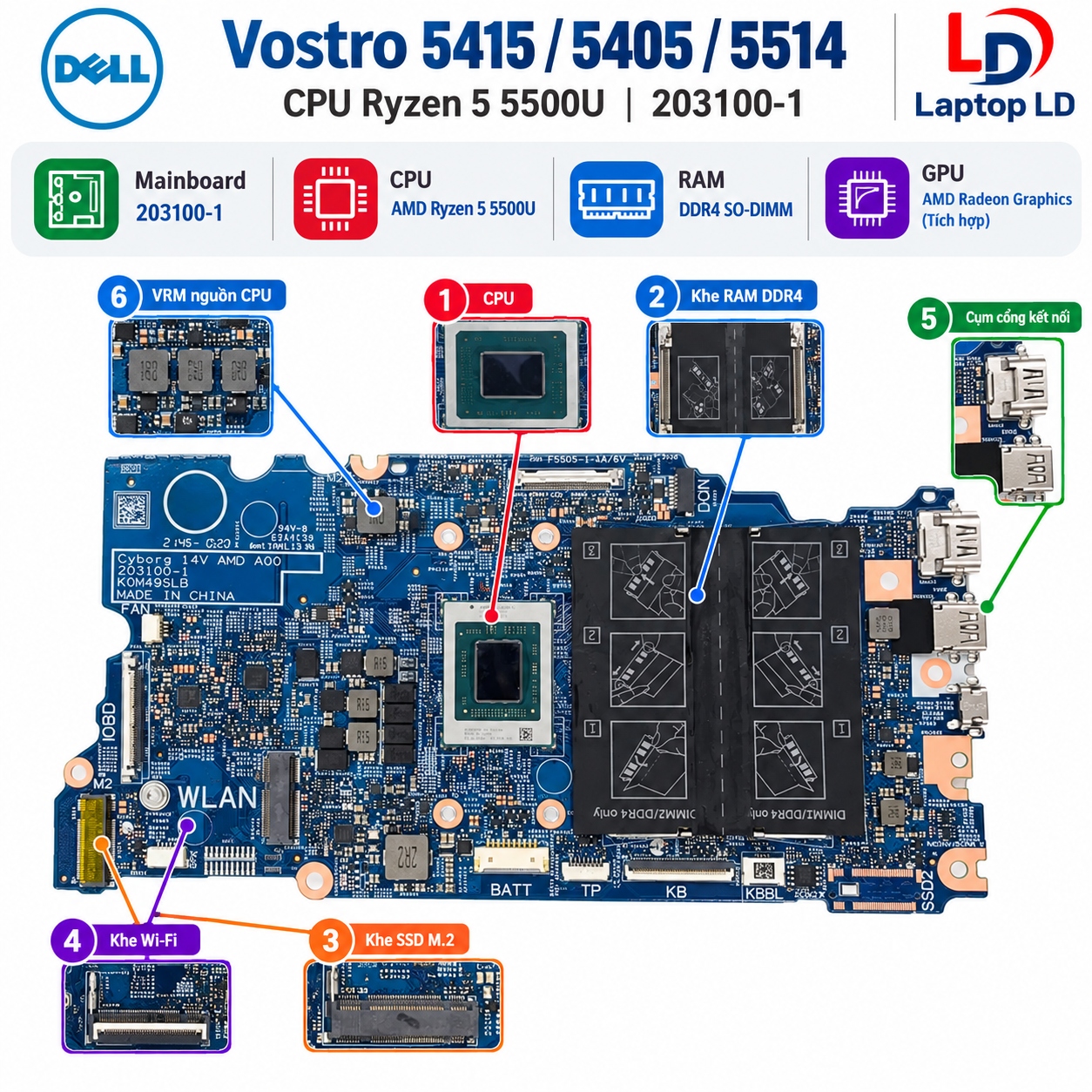

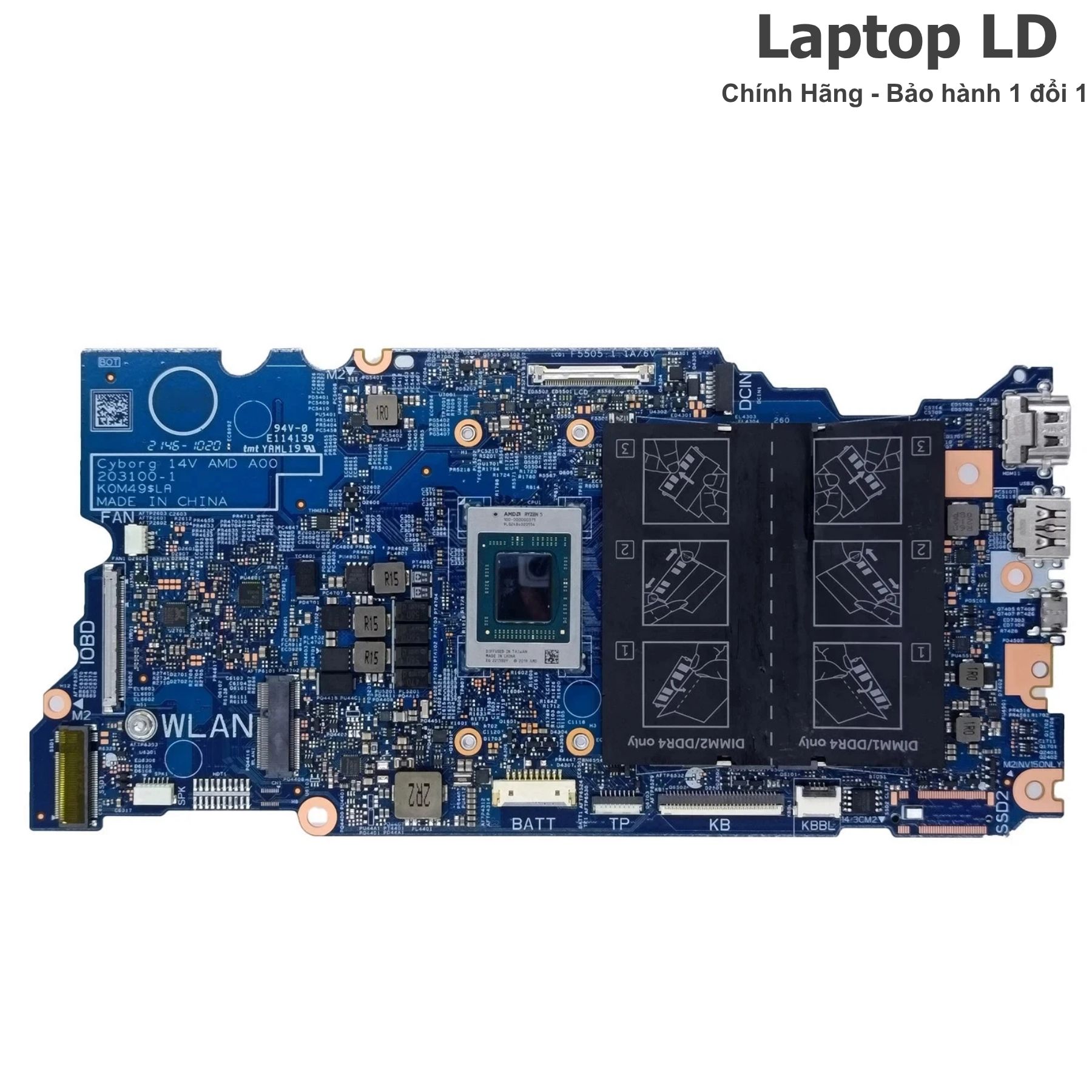

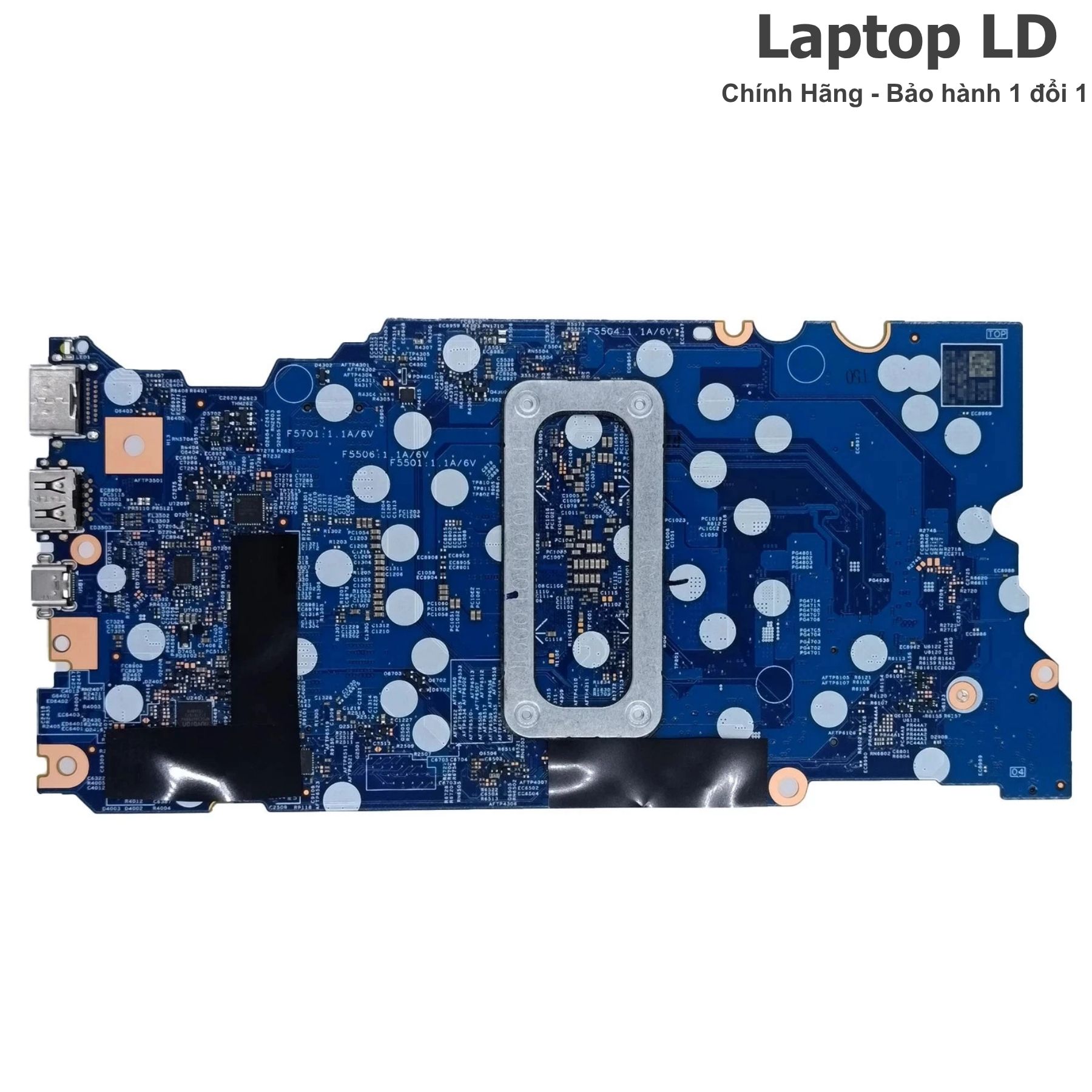

Hình ảnh thực tế Main Dell Vostro 5415 / 5405 / 5514 Ryzen 5 5500U 203100-1
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật Main Dell Vostro 5415 / 5405 / 5514 Ryzen 5 5500U 203100-1
- Dòng máy
- Dell Vostro 5415 / 5405 / 5514
- Mã main / PCB
- 203100-1
- CPU / SoC
- AMD Ryzen 5 5500U, 6 nhân 12 luồng, boost tối đa 4.0 GHz
- RAM / bộ nhớ
- 2 khe DDR4-3200 SO-DIMM, tối đa 32GB theo nền tảng Dell
- GPU / VGA
- AMD Radeon Graphics tích hợp trong Ryzen 5 5500U
- SSD / lưu trữ
- SSD M.2 2230/2280 PCIe NVMe Gen3 x4
- Cổng ngoài

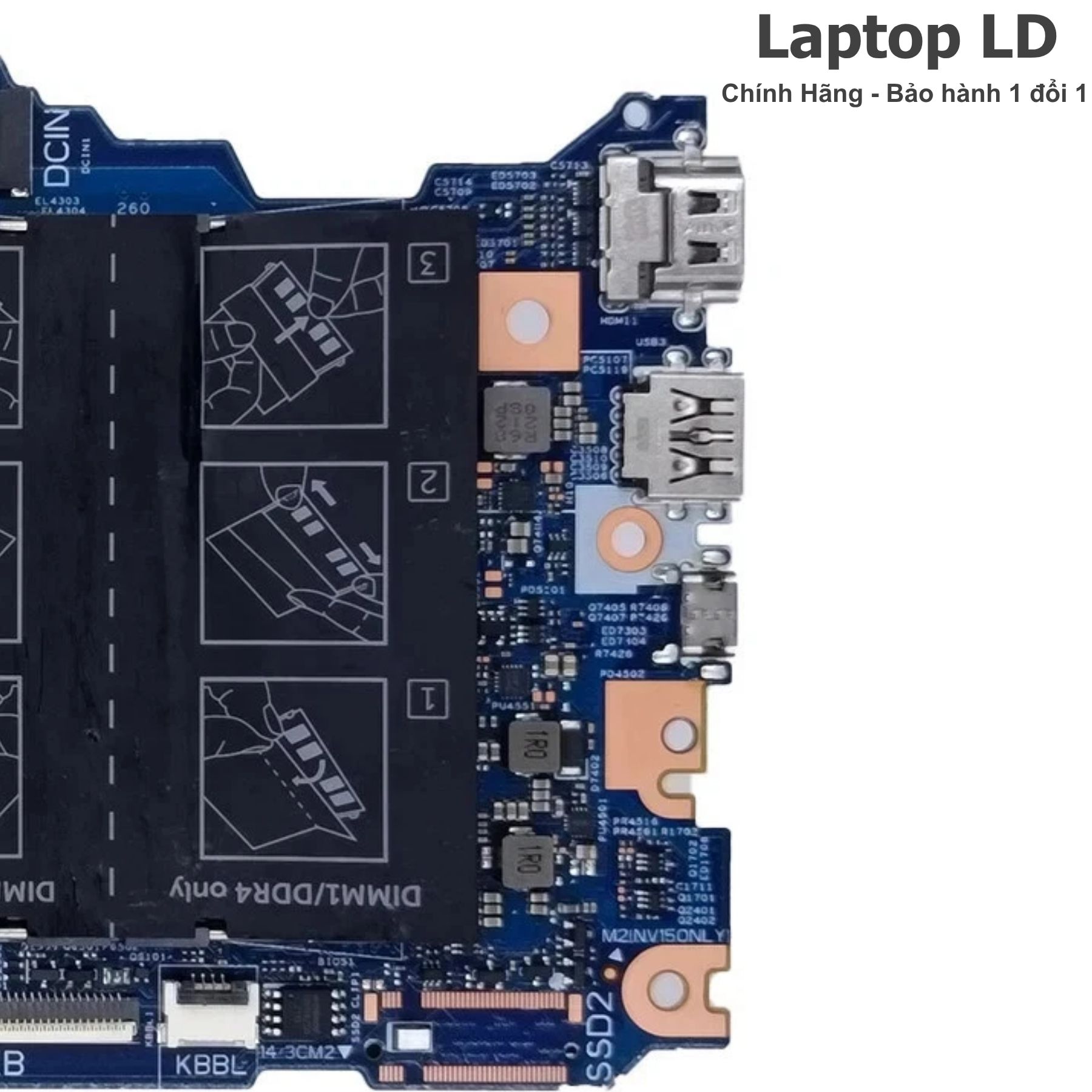

- USB-C hỗ trợ Power Delivery + DisplayPort; 2 USB-A; HDMI 1.4; RJ-45; audio 3.5 mm; DC-in
- Không dây
- WLAN M.2; Intel Wi-Fi 6 AX200 hoặc Qualcomm Wi-Fi 5 QCA61x4A
Phạm vi model / main: SKU này thuộc phạm vi Dell Vostro 5415 / 5405 / 5514, PCB 203100-1, CPU Ryzen 5 5500U và Radeon Graphics. Laptop LD chịu trách nhiệm đối chiếu mã PCB/revision và bố cục đầu nối của main xuất kho trước khi giao.

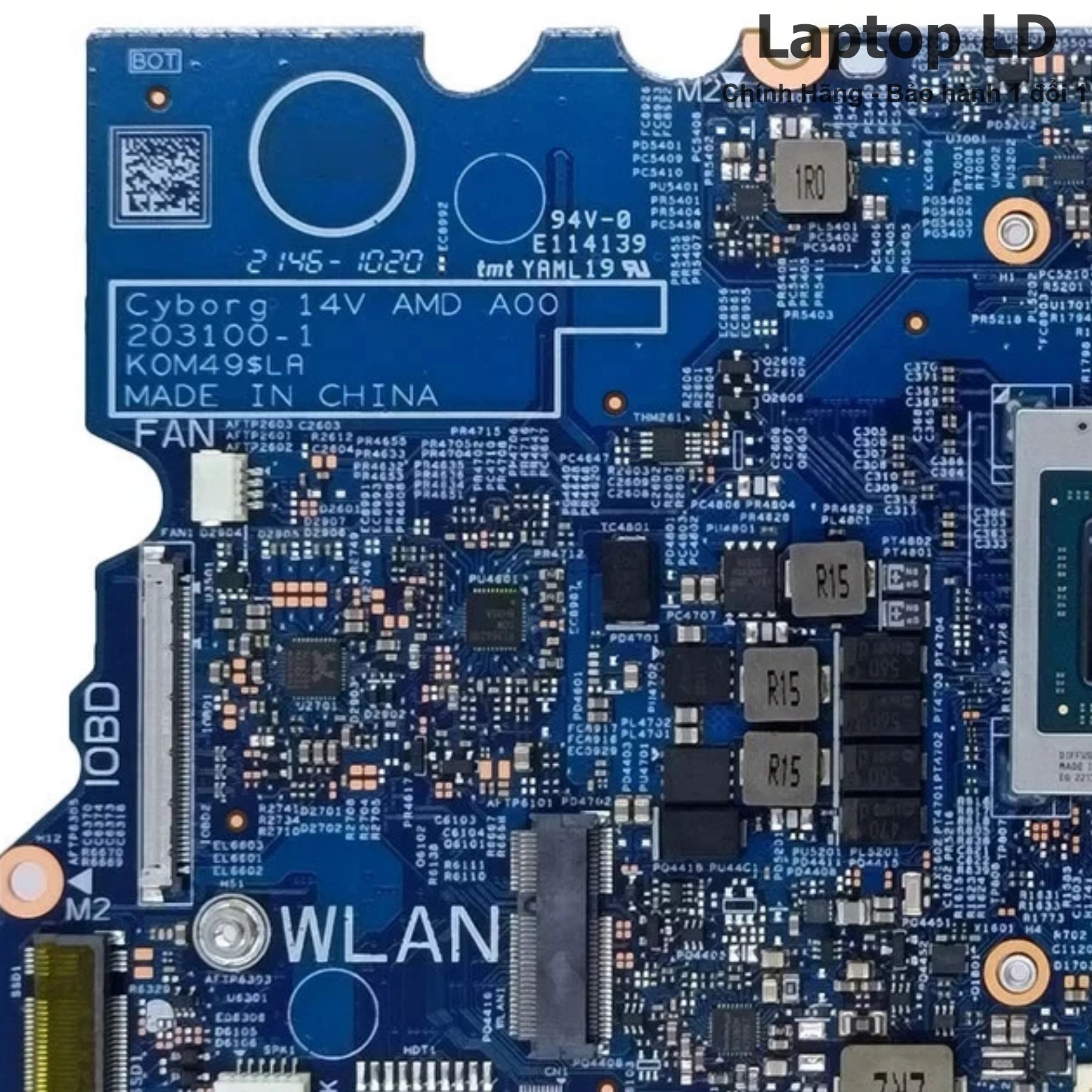

Thông tin thêm về main này: PCB 203100-1 thuộc platform CYBORG 14V AMD A00. Ryzen 5 5500U được hàn trên main; RAM SO-DIMM, SSD M.2 và module Wi-Fi là linh kiện rời.
Thông số kỹ thuật bổ sung
| Board revision | CYBORG 14V AMD A00 / PCB 203100-1 |
|---|---|
| Mã linh kiện hãng (part / FRU / SPS / DP/N) | T9CNX / 0T9CNX được ghi nhận trên main 203100-1 dùng Ryzen 5 5500U |
| Kết nối / I/O đặc trưng | USB-C Power Delivery/DisplayPort; 2 USB-A; HDMI 1.4; RJ-45; audio 3.5 mm |
| BIOS / firmware | BIOS/EC theo platform CYBORG AMD 203100-1; dùng đúng firmware của board khi sửa chữa |
| Tản nhiệt / adapter | Adapter Dell 65W, đầu barrel 4.5 x 2.9 mm, 19.5V / 3.34A |
| Ghi chú cấu hình | Ryzen 5 5500U + Radeon Graphics; 2 SO-DIMM DDR4-3200; M.2 PCIe NVMe Gen3 x4 |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | Mã main / PCB |
|---|---|---|---|---|
| SKU đang bán: Ryzen 5 5500U | AMD Ryzen 5 5500U | AMD Radeon Graphics | DDR4-3200, 2 SO-DIMM | 203100-1 / T9CNX |
| Phiên bản Ryzen 3 5300U | AMD Ryzen 3 5300U | AMD Radeon Graphics | DDR4-3200, 2 SO-DIMM | 203100-1 / T2NM8 |
| Phiên bản Ryzen 7 5700U | AMD Ryzen 7 5700U | AMD Radeon Graphics | DDR4-3200, 2 SO-DIMM | 203100-1 |
Thông tin mua hàng tại Laptop LD
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.

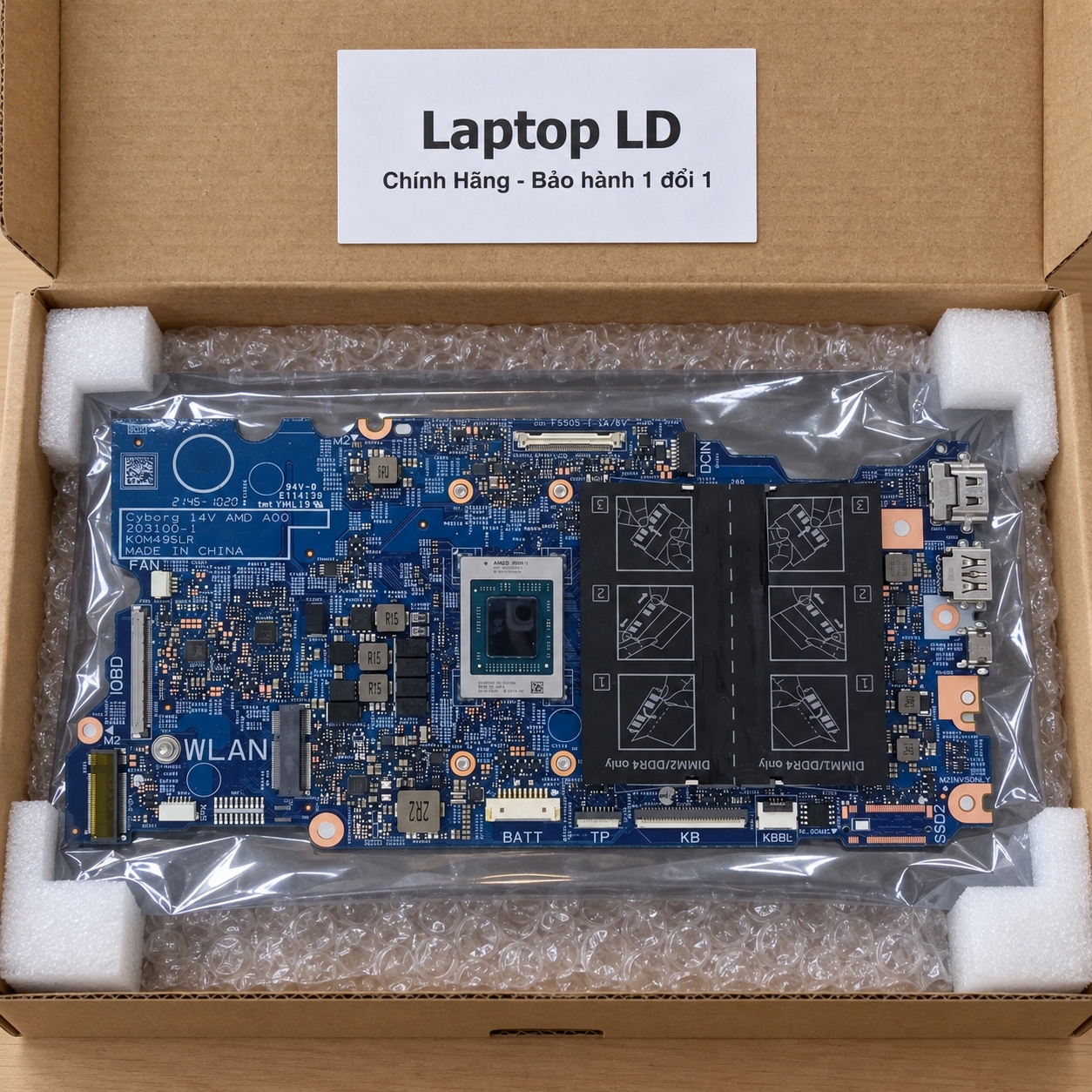

Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard 203100-1 tích hợp AMD Ryzen 5 5500U và Radeon Graphics. Không kèm RAM SO-DIMM, SSD M.2, module Wi-Fi, cụm tản nhiệt/quạt, pin, adapter hoặc phụ kiện rời.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Dell Vostro 5415 / 5405 / 5514 Ryzen 5 5500U 203100-1
Máy không lên nguồn, không lên hình, sạc bất thường hoặc hoạt động thiếu ổn định có thể do main hoặc linh kiện liên quan. Cần khoanh vùng nguyên nhân trước khi quyết định thay.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn hoặc không nhận sạc | Có thể liên quan adapter, cổng DC-in, USB-C Power Delivery, pin hoặc nguồn đầu vào trên main | Kỹ thuật viên thử adapter 65W đạt chuẩn, kiểm tra DC-in/USB-C và đo nguồn đầu vào trước khi kết luận main lỗi |
| Có nguồn nhưng không lên hình | Có thể liên quan RAM, màn/cáp màn, BIOS, nguồn APU hoặc phần main | Kỹ thuật viên test từng RAM SO-DIMM, kiểm tra màn/cáp, thử HDMI hoặc USB-C DisplayPort rồi kiểm tra BIOS và các đường nguồn |
| Máy treo, tự khởi động lại hoặc báo lỗi bộ nhớ | Có thể do RAM, khe SO-DIMM, SSD, BIOS, nhiệt độ hoặc nguồn APU | Kỹ thuật viên kiểm tra từng thanh RAM và từng khe, test SSD, bộ nhớ và nhiệt độ trước khi đánh giá phần main |
| USB-C hoặc HDMI xuất hình không ổn định | Có thể liên quan cáp/thiết bị, driver, cổng USB-C, HDMI hoặc mạch I/O trên main | Kỹ thuật viên thử cáp và màn hình tốt, kiểm tra HDMI, USB-C DisplayPort và driver trước khi đo kiểm mạch I/O |
| Không nhận SSD M.2 | Có thể do SSD, khe M.2, BIOS hoặc đường PCIe trên main | Kỹ thuật viên thử SSD M.2 tốt, kiểm tra BIOS và đầu nối trước khi đo kiểm đường PCIe |
| LAN, Wi-Fi hoặc Bluetooth hoạt động bất thường | Có thể do cáp mạng, module WLAN, anten, driver, cổng RJ-45 hoặc đường giao tiếp trên main | Kỹ thuật viên thử cáp mạng/module WLAN tốt, kiểm tra anten và driver trước khi đo kiểm mạch liên quan trên main |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Dell Vostro 5415 / 5405 / 5514 Ryzen 5 5500U 203100-1 và kiểm tra sau thay

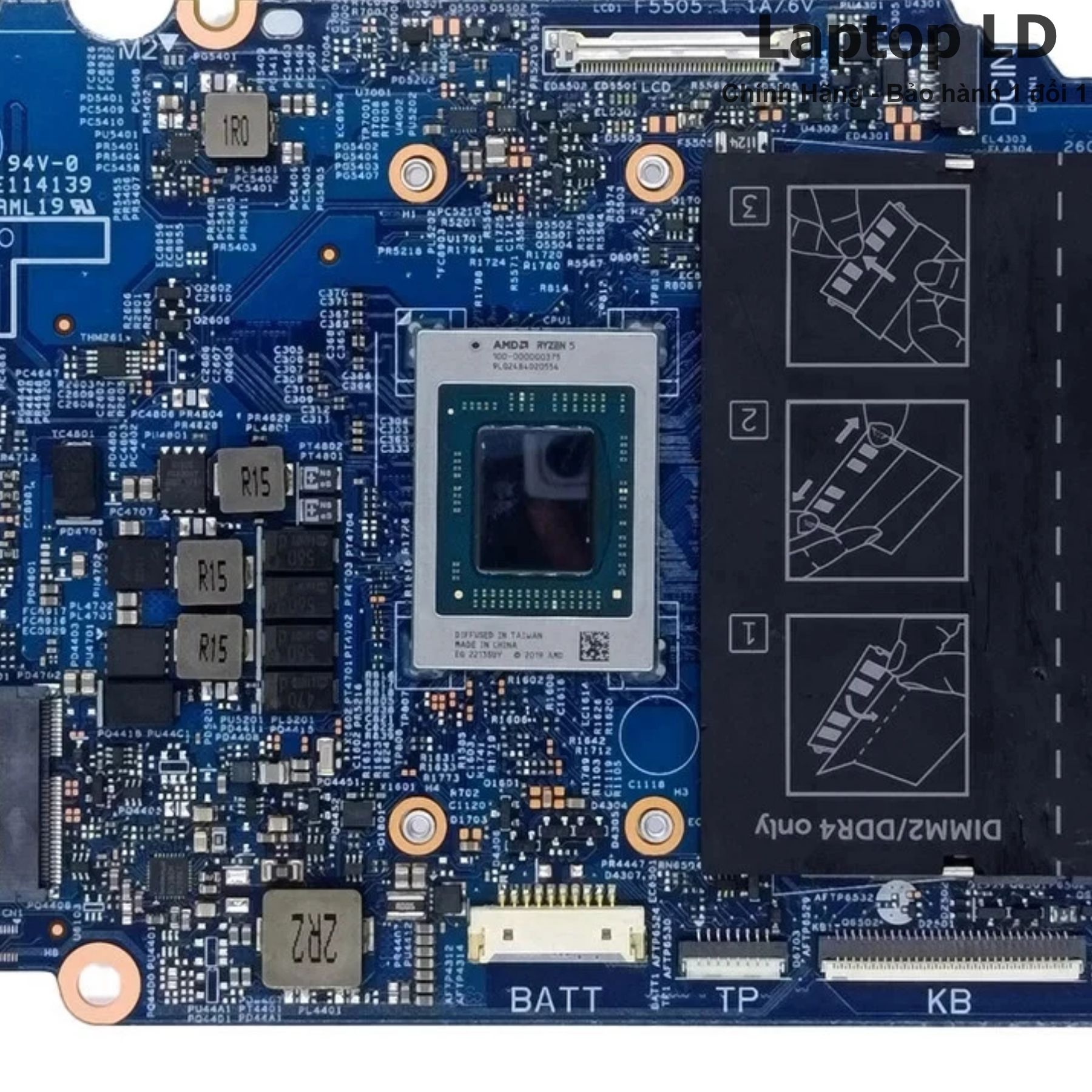

Lưu ý khi lắp: Ryzen 5 5500U được hàn trên system board. Khi thay main, ngắt pin trước; chuyển RAM SO-DIMM, SSD M.2 và module Wi-Fi sang bo thay thế, sau đó lắp lại cụm tản nhiệt với vật liệu tản nhiệt phù hợp.
Trước khi tháo lắp: tắt máy, rút sạc, ngắt hoặc cô lập pin và chống tĩnh điện. Sau khi lắp, kiểm tra đầy đủ các chức năng có trên máy trước khi bàn giao.

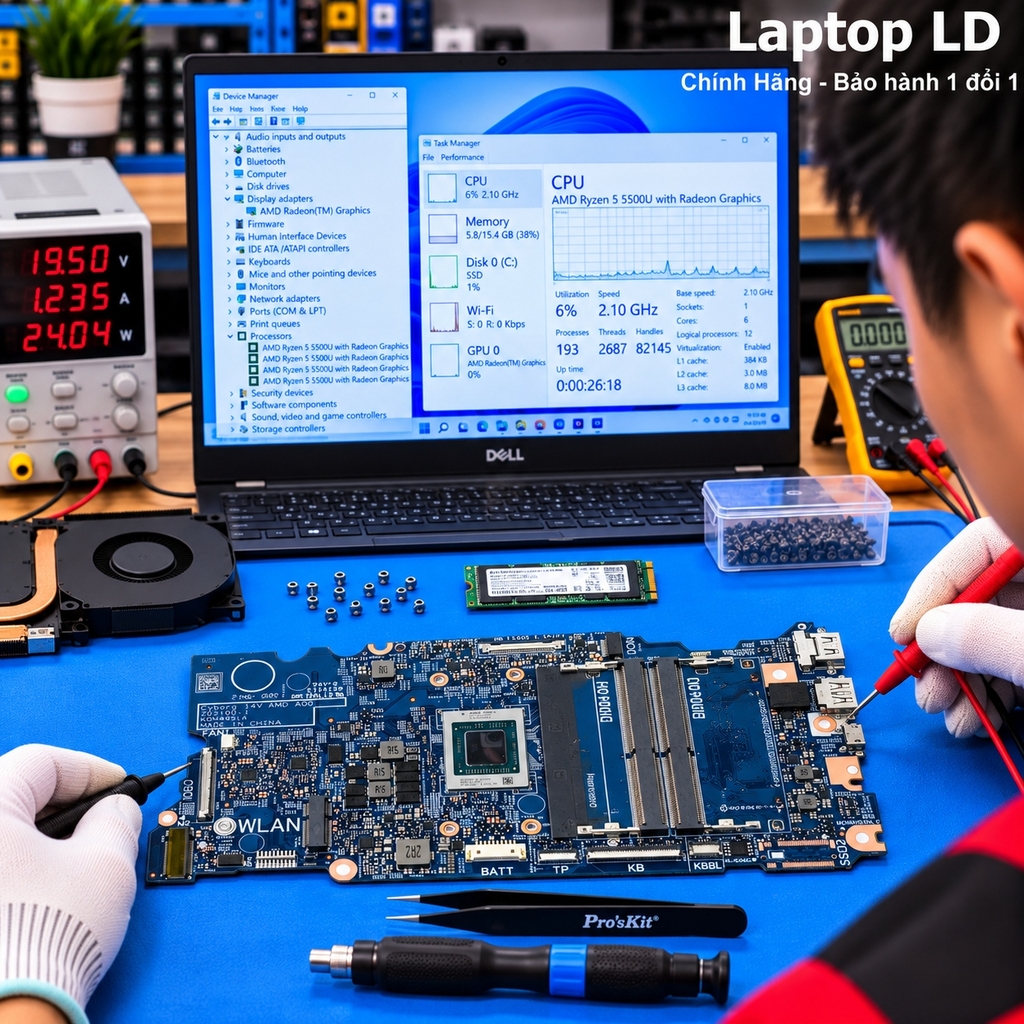

Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và đối chiếu các thông tin phần cứng mà máy hỗ trợ hiển thị.
- Kiểm tra RAM và ổ lưu trữ đang lắp được hệ thống nhận đúng.
- Kiểm tra màn hình, bàn phím, touchpad, âm thanh và camera nếu model có.
- Thử các cổng và kết nối mà model hỗ trợ: USB, xuất hình, LAN/đầu đọc thẻ, Wi-Fi/Bluetooth và sạc.
- Kiểm tra pin, ngủ/đánh thức, quạt và nhiệt độ trong quá trình vận hành.
- Chạy tải phù hợp để theo dõi độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Dell Vostro 5415 / 5405 / 5514 Ryzen 5 5500U 203100-1
Main này thuộc phạm vi model nào?
SKU này thuộc phạm vi Dell Vostro 5415 / 5405 / 5514, sử dụng PCB 203100-1, Ryzen 5 5500U và Radeon Graphics tích hợp.
Main Ryzen 5 5500U có VGA rời không?
Không. Ryzen 5 5500U dùng AMD Radeon Graphics tích hợp trong APU; SKU này không có GPU rời trên main.
Main 203100-1 có bao nhiêu khe RAM?
Bo dùng 2 khe DDR4-3200 SO-DIMM. Nền tảng Dell 5415/5515 công bố cấu hình bộ nhớ tối đa 32GB với 2 x 16GB.
Main này dùng SSD loại nào?
Nền tảng sử dụng SSD M.2 2230 hoặc 2280 PCIe NVMe Gen3 x4. SSD là linh kiện rời, không nằm trong bộ main giao mặc định.
USB-C trên nền tảng này hỗ trợ những gì?
USB-C hỗ trợ Power Delivery và DisplayPort Alt Mode, dùng cho thiết bị USB-C tương thích và xuất hình ngoài qua chuẩn DisplayPort.
PCB 203100-1 có các phiên bản CPU nào?
PCB 203100-1 được ghi nhận với Ryzen 3 5300U, Ryzen 5 5500U và Ryzen 7 5700U. CPU được hàn trên bo; SKU trên trang này là bản Ryzen 5 5500U.
