Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Vostro 15 5568
- Mã main
- LA-D821P / LA-D822P · Rev 1.0 (A00)
- CPU
- Intel Core i5-7200U
- GPU / VGA
- LA-D822P: Intel HD Graphics 620 UMA · LA-D821P: Intel HD 620 + NVIDIA GeForce 940MX
- RAM
- 2 khe SO-DIMM DDR4-2133
- Lưu trữ
- 2.5-inch SATA 3.0 + M.2 2280
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

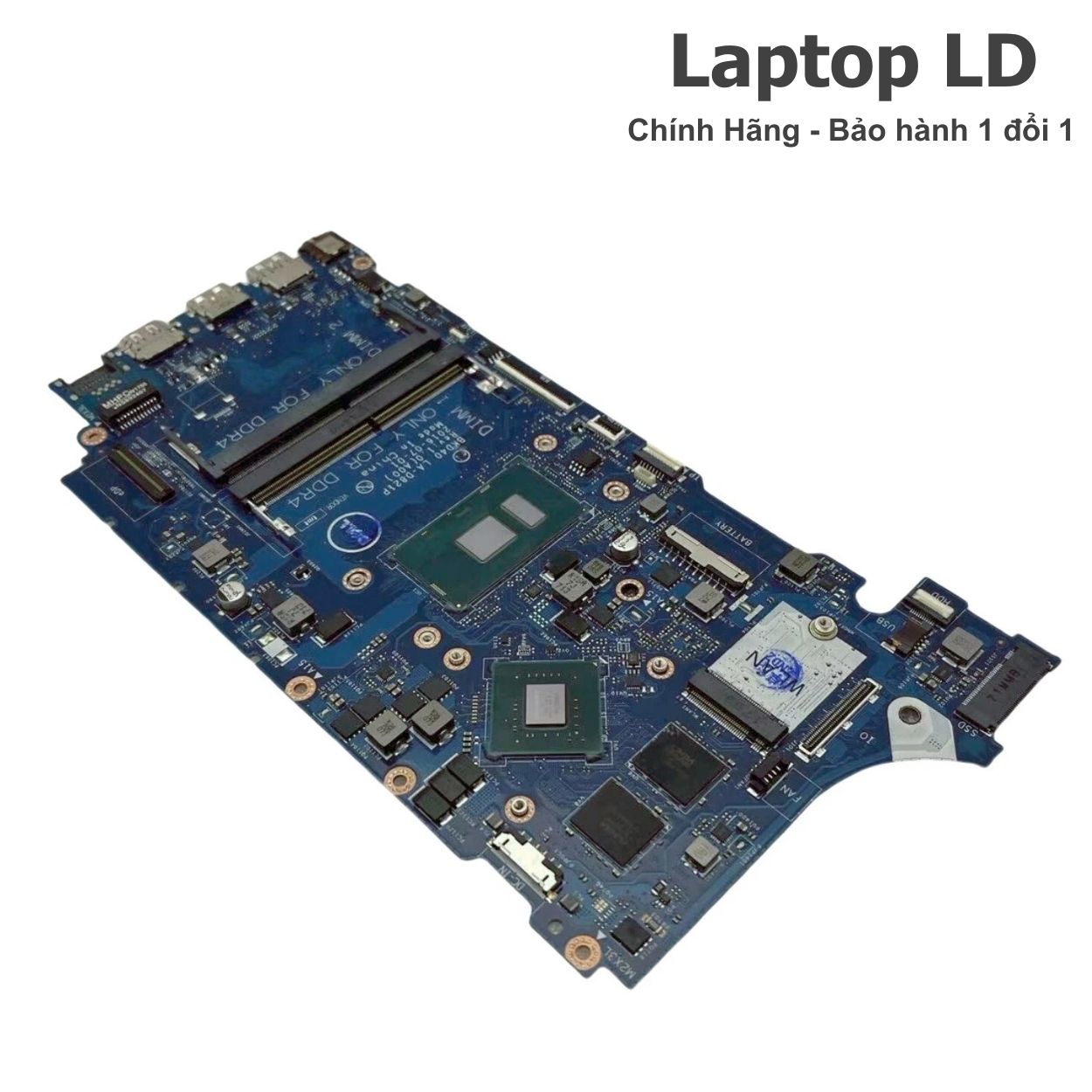

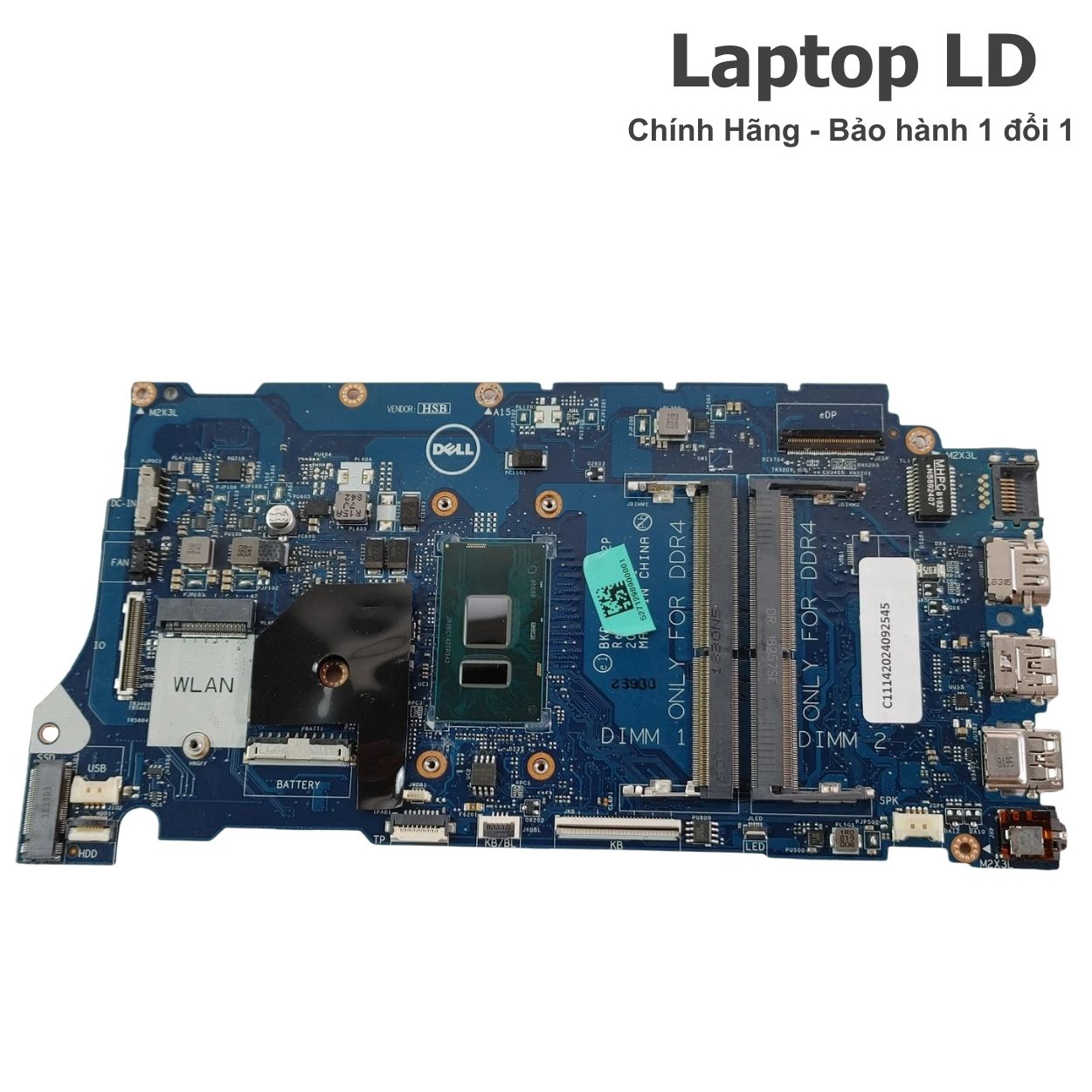

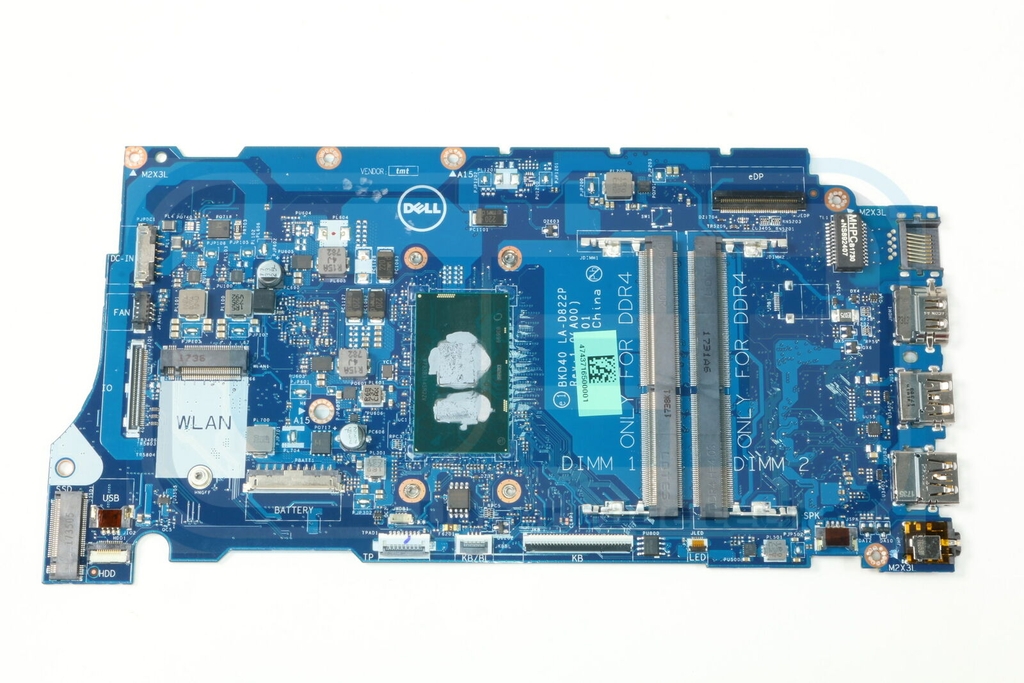

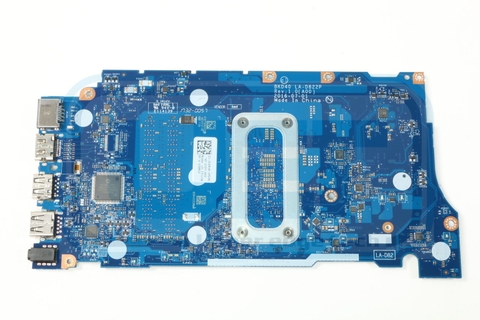

Main Dell Vostro 15 5568 i5-7200U LA-D821P / LA-D822P
Mainboard Compal BKD40 LA-D821P / LA-D822P Rev 1.0 (A00) dùng cho Dell Vostro 15 5568 nền Intel Kaby Lake-U. Hai mã board cần phân biệt rõ: LA-D822P là nhánh UMA dùng Intel HD Graphics 620, còn LA-D821P là nhánh đồ họa rời NVIDIA GeForce 940MX.
Hỗ trợ trước khi mua: Laptop LD đối chiếu đúng LA-D821P hoặc LA-D822P, CPU i5-7200U, GPU UMA/DIS, Dell P/N và bố trí tản nhiệt trước khi giao. Hai board không nên chọn chỉ theo hình dáng vì cấu hình GPU khác nhau.
Hạng mục kiểm tra Nguồn, POST/BIOS, RAM, lưu trữ, GPU, cổng kết nối và nhiệt độ được kiểm tra trước khi giao.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: LA-D821P Rev 1.0 được ghi nhận với i5-7200U và NVIDIA GeForce 940MX; LA-D822P Rev 1.0 là thiết kế UMA. Bản i5-7200U UMA có Dell P/N V242N / 0V242N.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Vostro 15 5568
- Mã main / PCB
- BKD40 · LA-D821P / LA-D822P · Rev 1.0 (A00)
- CPU / SoC

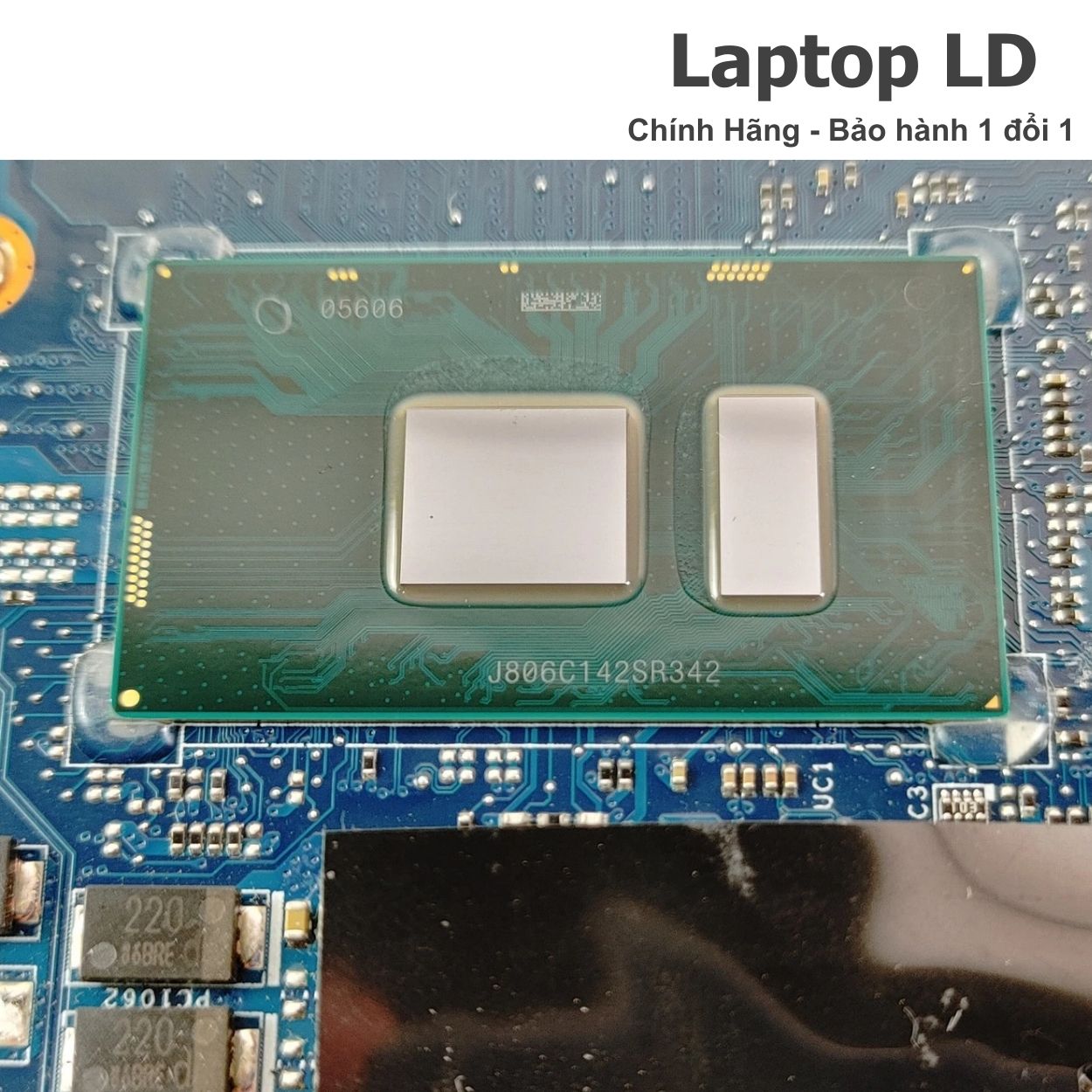

- Intel Core i5-7200U · 2 nhân 4 luồng · 2.50GHz, Turbo tối đa 3.10GHz
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-2133 · tối đa 32GB
- GPU / VGA
- LA-D822P: Intel HD Graphics 620 UMA · LA-D821P: Intel HD 620 + NVIDIA GeForce 940MX
- SSD / lưu trữ
- 2.5-inch SATA 3.0 đến 1TB; M.2 2280 SATA SSD đến 256GB theo tài liệu Dell
- Cổng ngoài

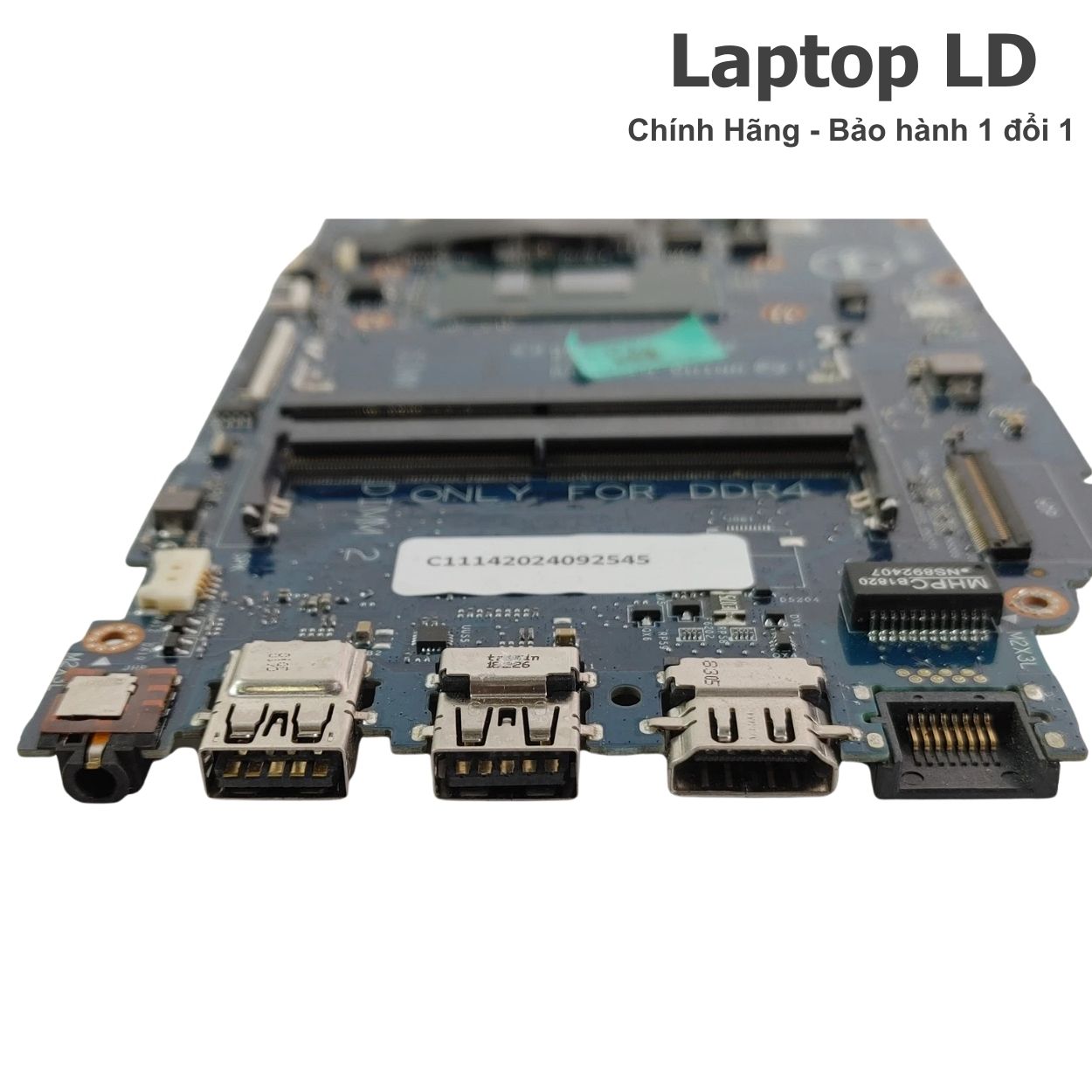

- 1× HDMI; 1× VGA; 1× RJ45 Gigabit; 3× USB 3.0, trong đó một cổng PowerShare; 1× USB 2.0; audio combo; card reader; micro-SIM theo cấu hình
- Không dây
- Wi-Fi 802.11ac + Bluetooth 4.0; WWAN/GPS có trên các cấu hình hỗ trợ
Thông số kỹ thuật bổ sung

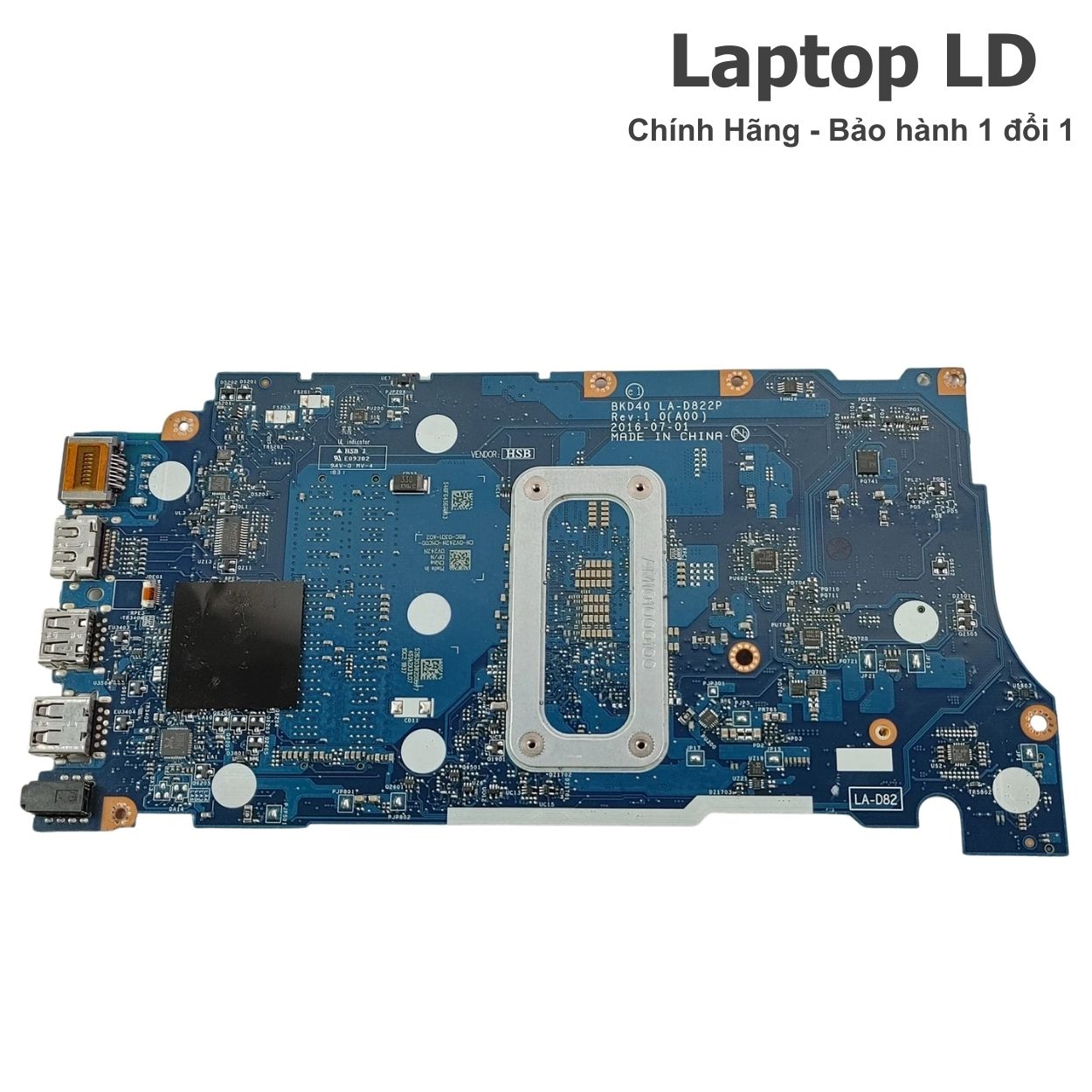

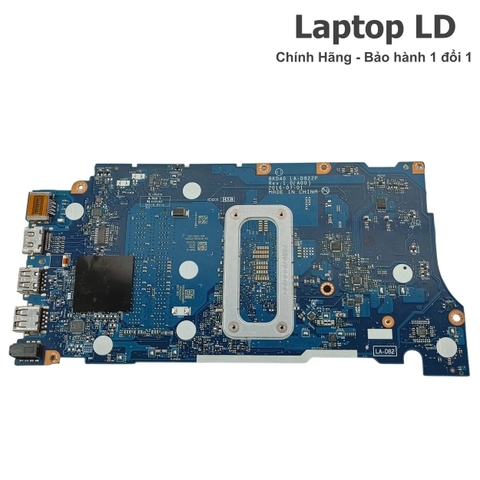

| Board revision | BKD40 LA-D821P / LA-D822P Rev 1.0 (A00). LA-D821P là nhánh discrete, LA-D822P là nhánh UMA. |
|---|---|
| OEM part / Dell DP/N | Bản i5-7200U UMA LA-D822P đã xác minh Dell P/N V242N / 0V242N. Bản LA-D821P GeForce 940MX cần ưu tiên tem Dell DP/N thực tế trên main cũ vì có nhiều BOM GPU/VRAM. |
| Kết nối / I/O đặc trưng | 2 khe DDR4 SO-DIMM; M.2 2280 SATA; 2.5-inch SATA; HDMI; VGA; RJ45; 3 USB 3.0; 1 USB 2.0; card reader; audio combo. Máy không có USB-C. |
| BIOS / firmware | Dùng BIOS đúng Vostro 15 5568 và BKD40 LA-D821P/LA-D822P Rev 1.0. Repair resources ghi SPI 16MB; trước khi nạp cần sao lưu firmware gốc, giữ Service Tag/Windows key và xử lý ME region đúng cấu hình. |
| Tản nhiệt / adapter | Dell công bố adapter 45W hoặc 65W, điện áp 19.5V. Pin 3-cell 42Wh. Bản LA-D821P có GPU rời cần đúng heatsink tương ứng và kiểm tra nhiệt độ GPU dưới tải. |
| Ghi chú cấu hình | CPU i5-7200U và GPU theo nhánh board thuộc system board. RAM SO-DIMM, SSD/HDD và WLAN là linh kiện rời. Không ghi M.2 NVMe vì tài liệu Dell của 5568 khóa M.2 2280 SATA. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU / GPU | Dell P/N | Lưu ý |
|---|---|---|---|
| LA-D822P Rev 1.0 | Core i5-7200U · Intel HD Graphics 620 UMA | V242N / 0V242N đã xác minh cho i5-7200U UMA | Không có GeForce 940MX; ưu tiên đúng heatsink và Dell DP/N bản UMA |
| LA-D821P Rev 1.0 | Core i5-7200U · Intel HD 620 + NVIDIA GeForce 940MX | Đối chiếu tem Dell DP/N trên main thực tế | Bản DIS; không thay lẫn với LA-D822P nếu cụm tản nhiệt/BOM không tương ứng |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU theo đúng phiên bản và các linh kiện hàn trực tiếp trên bo. RAM, SSD/HDD và WLAN chỉ đi kèm khi được ghi rõ trong đơn hàng.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU và GPU theo đúng nhánh LA-D821P/LA-D822P thuộc mainboard. RAM SO-DIMM, SSD/HDD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và cáp được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc không khởi động | Adapter 45/65W, jack nguồn, pin, nguồn chờ, EC hoặc chạm chập trên main. | Thử adapter Dell đúng chuẩn, cô lập pin khi cần rồi đo nguồn đầu vào và các rail nguồn chờ. |
| Có nguồn nhưng không hình, không POST | BIOS/ME, RAM SO-DIMM, màn/cáp, nguồn CPU hoặc GPU 940MX trên LA-D821P. | Thử RAM tốt từng khe, kiểm tra HDMI/VGA, BIOS/ME và các nguồn CPU/GPU trước khi khoanh vùng. |
| Không nhận RAM hoặc treo | Module DDR4, khe SO-DIMM, nguồn RAM, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Đổi chéo module DDR4-2133 tốt giữa hai khe và kiểm tra dung lượng trong BIOS/ePSA. |
| Không nhận SSD/HDD hoặc lỗi boot | M.2 SATA SSD, ổ 2.5-inch SATA, cáp, nguồn lưu trữ hoặc BIOS. | Thử ổ M.2 SATA và ổ 2.5-inch đã biết tốt, kiểm tra BIOS, cáp và nguồn cấp. |

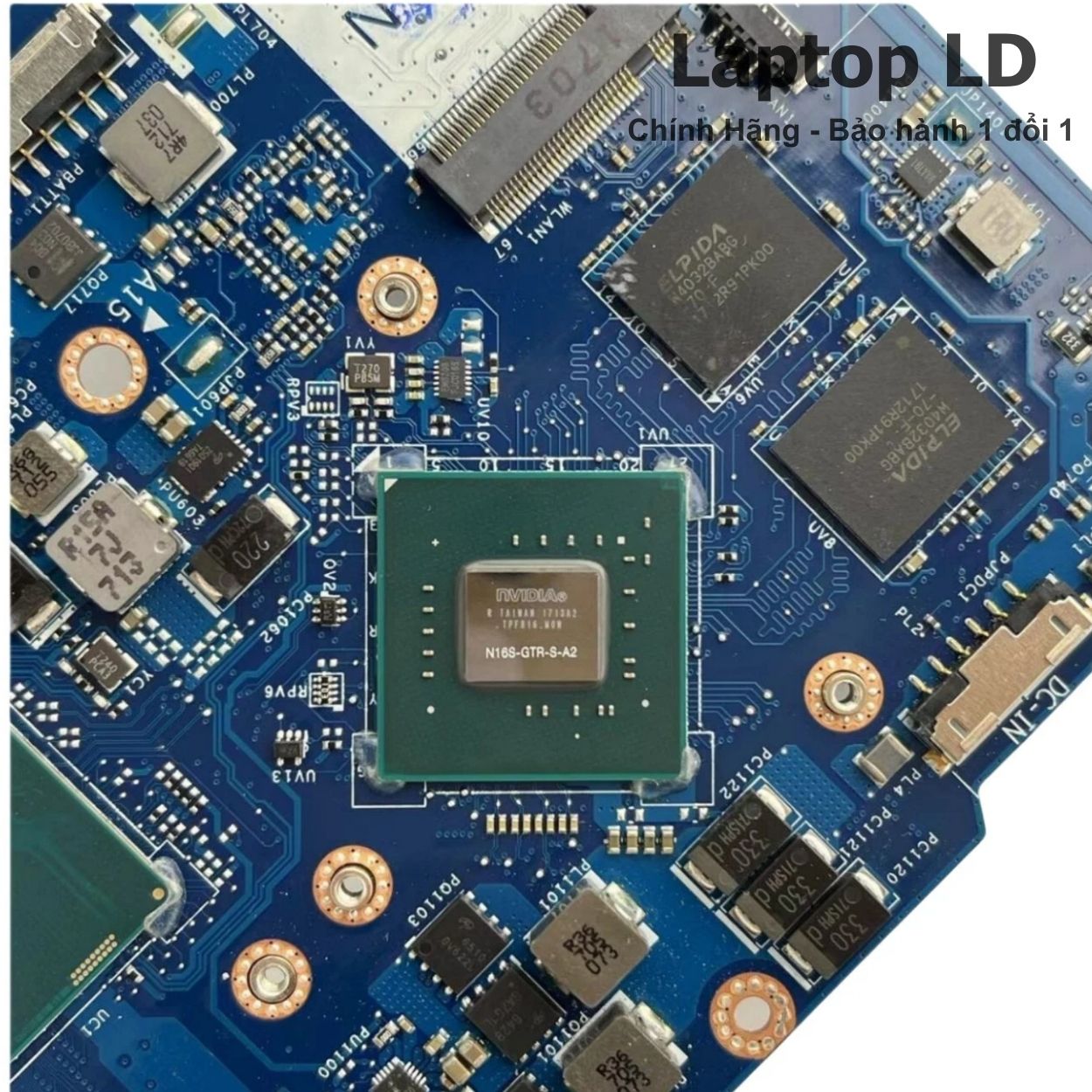

| Sọc hình hoặc lỗi GPU trên LA-D821P | GeForce 940MX, VRAM, nguồn GPU, driver hoặc tản nhiệt. | Kiểm tra Intel HD 620 trước, cài đúng driver NVIDIA, theo dõi nhiệt và tải GPU có kiểm soát. |
| HDMI/VGA/USB/LAN hoạt động không ổn định | Cổng vật lý, cáp, controller, nguồn cổng hoặc đường tín hiệu. | Dùng thiết bị tốt thử riêng HDMI, VGA, USB 3.0/2.0 và RJ45 để khoanh vùng controller/nguồn. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện. Xác nhận đúng Vostro 15 5568, LA-D821P hoặc LA-D822P Rev 1.0, i5-7200U và GPU tương ứng; chuyển RAM, SSD/HDD, WLAN sang main thay thế. Sau lắp kiểm tra BIOS/Service Tag, RAM, lưu trữ, GPU, HDMI/VGA, USB, LAN, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và Service Tag.
- RAM được nhận đủ ở cả hai khe.
- M.2 SATA và ổ 2.5-inch hoạt động ổn định.
- Kiểm tra HDMI, VGA, USB 3.0, USB 2.0 và RJ45.
- LA-D821P nhận đúng GeForce 940MX; LA-D822P hoạt động đúng Intel HD 620.
- Kiểm tra pin, sạc, quạt và nhiệt độ dưới tải.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Vostro 15 5568 i5-7200U LA-D821P / LA-D822P
LA-D821P và LA-D822P khác nhau ở điểm nào?
LA-D821P là nhánh discrete có NVIDIA GeForce 940MX; LA-D822P là nhánh UMA dùng Intel HD Graphics 620. Khi thay cần chọn đúng GPU, heatsink và Dell DP/N.
Dell P/N nào đúng cho i5-7200U LA-D822P UMA?
Dell P/N V242N / 0V242N đã được xác minh cho Vostro 15 5568 i5-7200U với Intel Graphics UMA.
Vostro 5568 hỗ trợ RAM tối đa bao nhiêu?
Dell Owner's Manual xác nhận máy có hai khe SO-DIMM DDR4-2133 và hỗ trợ tối đa 32GB.
M.2 trên Dell Vostro 5568 có phải NVMe không?
Theo tài liệu kỹ thuật chính hãng Dell, khe M.2 2280 của Vostro 5568 được liệt kê là SSD SATA Class 20 đến 256GB. Vì vậy bài này không ghi hỗ trợ NVMe nếu chưa có kiểm chứng riêng trên đúng máy.
