Main Dell Vostro 3420 | Vostro 3520 | CPU Intel Core i7-1255U | LA-L948P
Mainboard LA-L948P cho dòng Dell Vostro 3420/3520 dùng Intel Core i7-1255U hàn BGA, đồ họa Intel Iris Xe và bộ nhớ DDR4 qua hai khe SODIMM. Laptop LD hỗ trợ đối chiếu mã PCB, revision và tem Dell của main cũ trước khi xuất hàng.
Dòng máyDell Vostro 3420 (14 inch) | Dell Vostro 3520 (15,6 inch)
Mã main / PCBLA-L948P
CPU / SoCIntel Core i7-1255U (Alder Lake-U, 10 nhân/12 luồng, Turbo tối đa 4,70 GHz, 12 MB Intel Smart Cache)
PCB / DP/N / revisionLA-L948P Rev 1.0 • nền tảng HDL51/HDL5B
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu mã LA-L948P, revision và tem Dell từ ảnh main cũ để xác nhận đúng phiên bản trước khi xuất hàng.
Tình trạng:Main zin nguyên bản, cam kết không qua sửa chữa; đã được kiểm tra và test kỹ trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: CPU i7-1255U hàn BGA trên main; RAM của Vostro 3420/3520 dùng hai khe SODIMM DDR4 rời. Dell quy định 2666 MT/s ở bản không Type-C và 3200 MT/s ở bản Type-C.

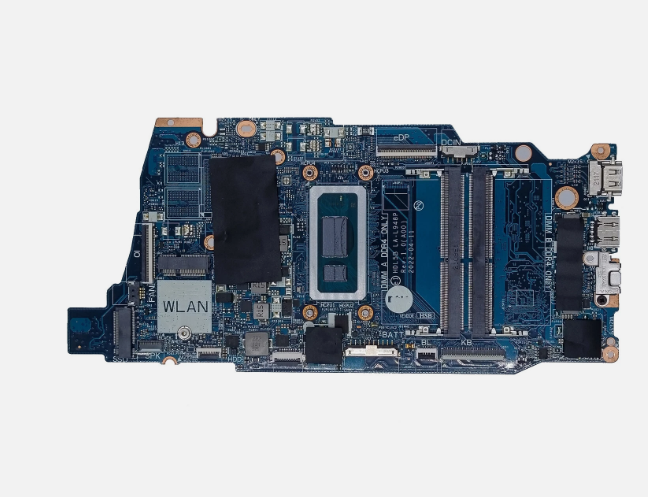

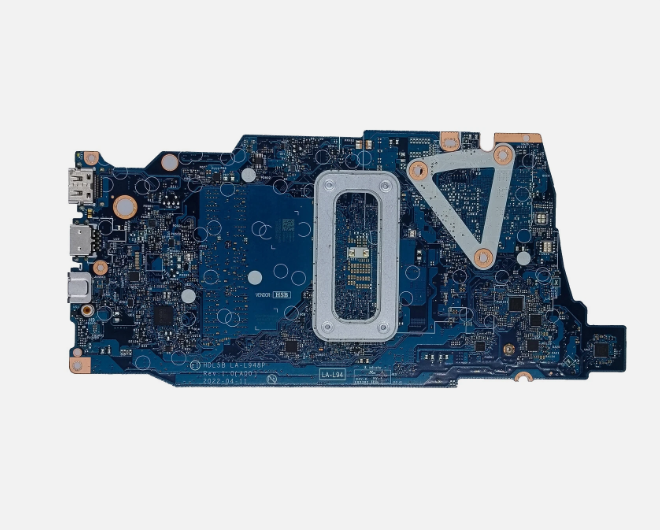

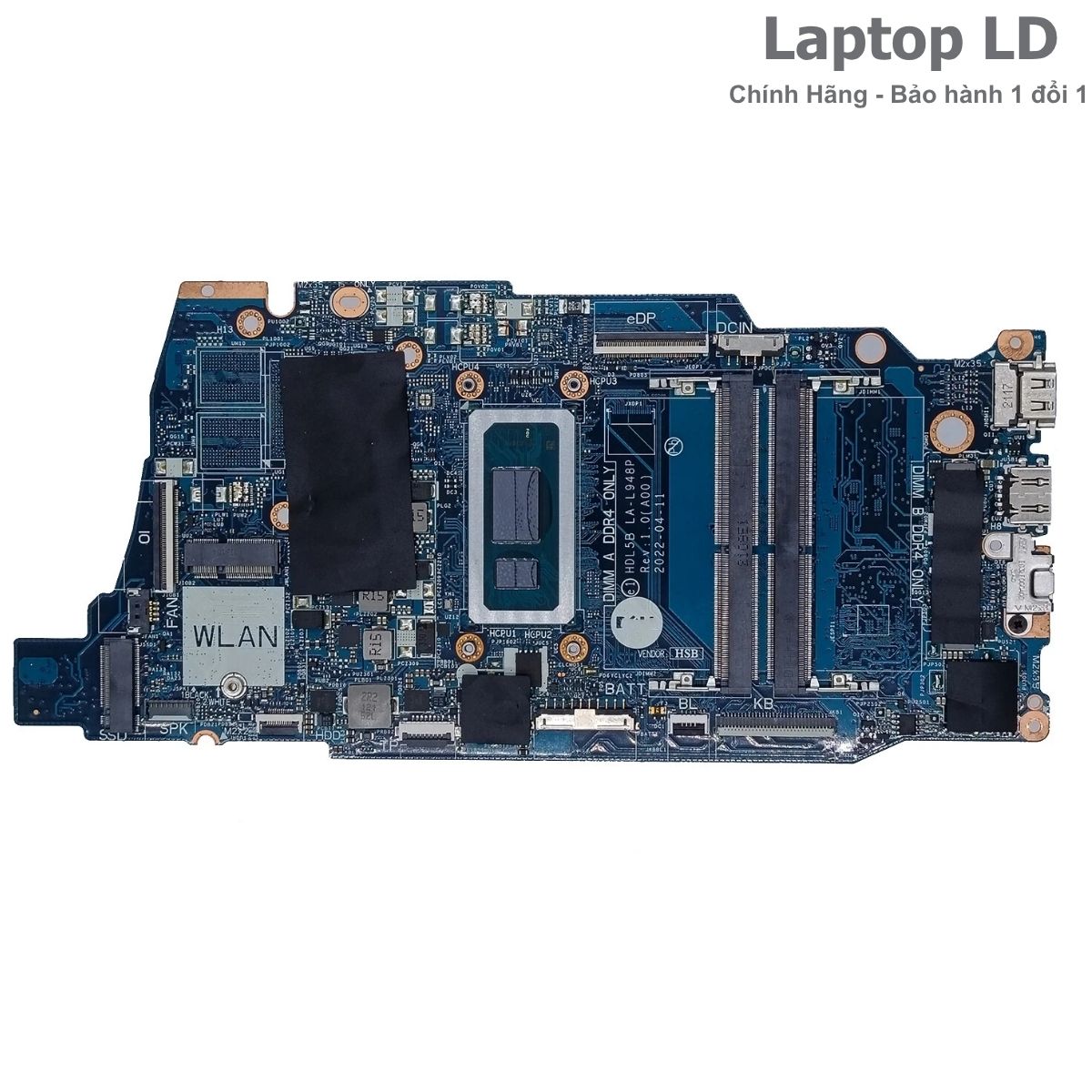

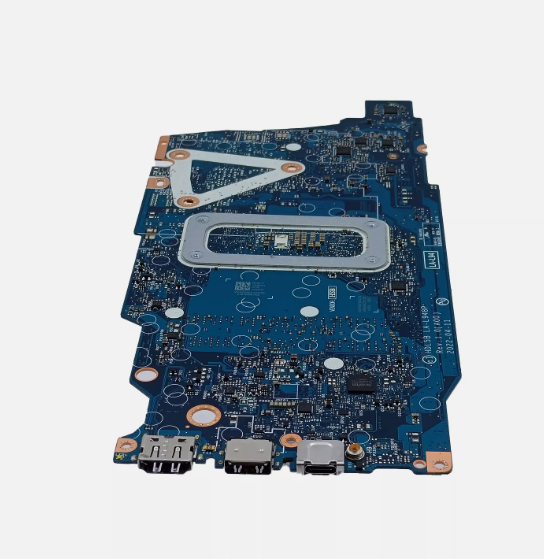

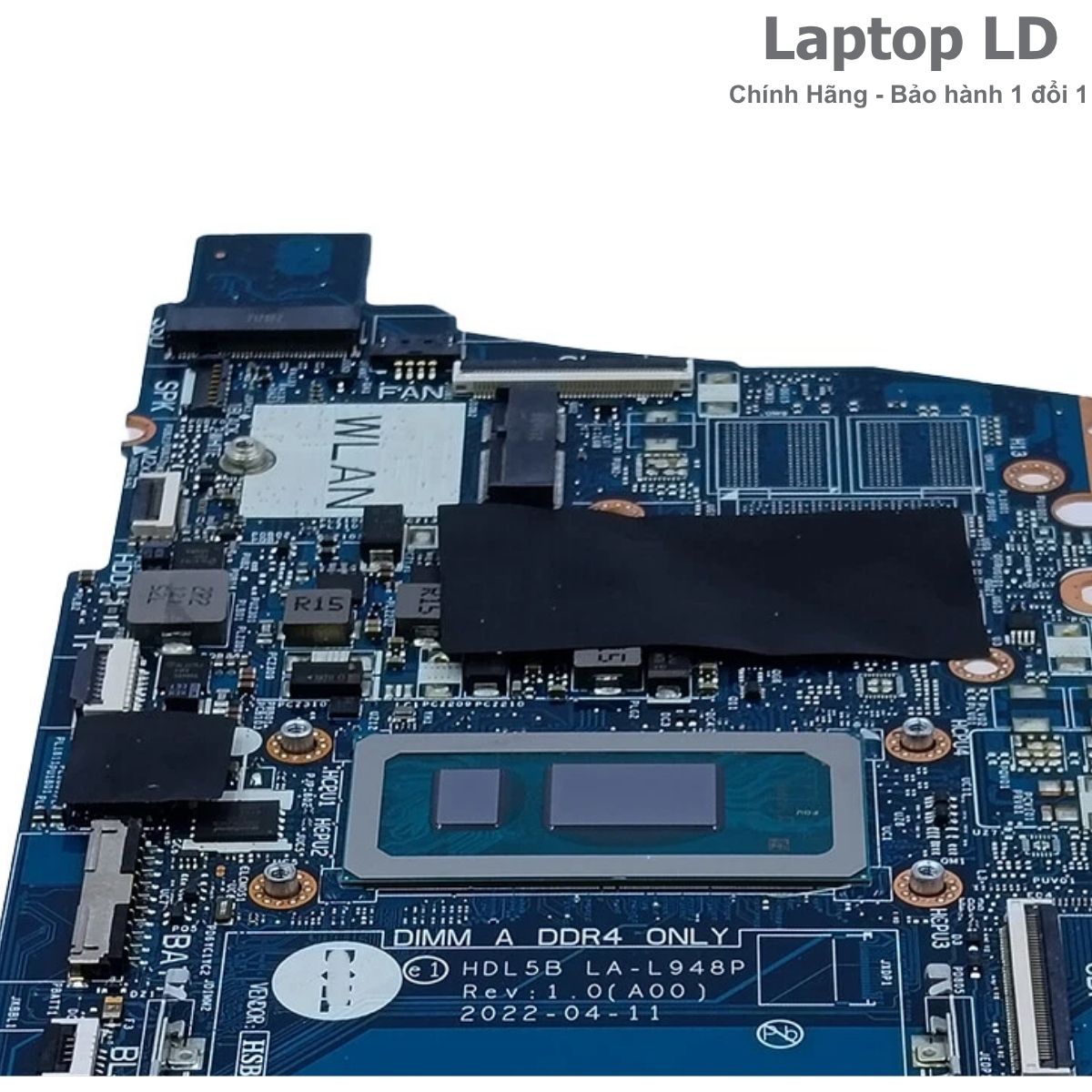

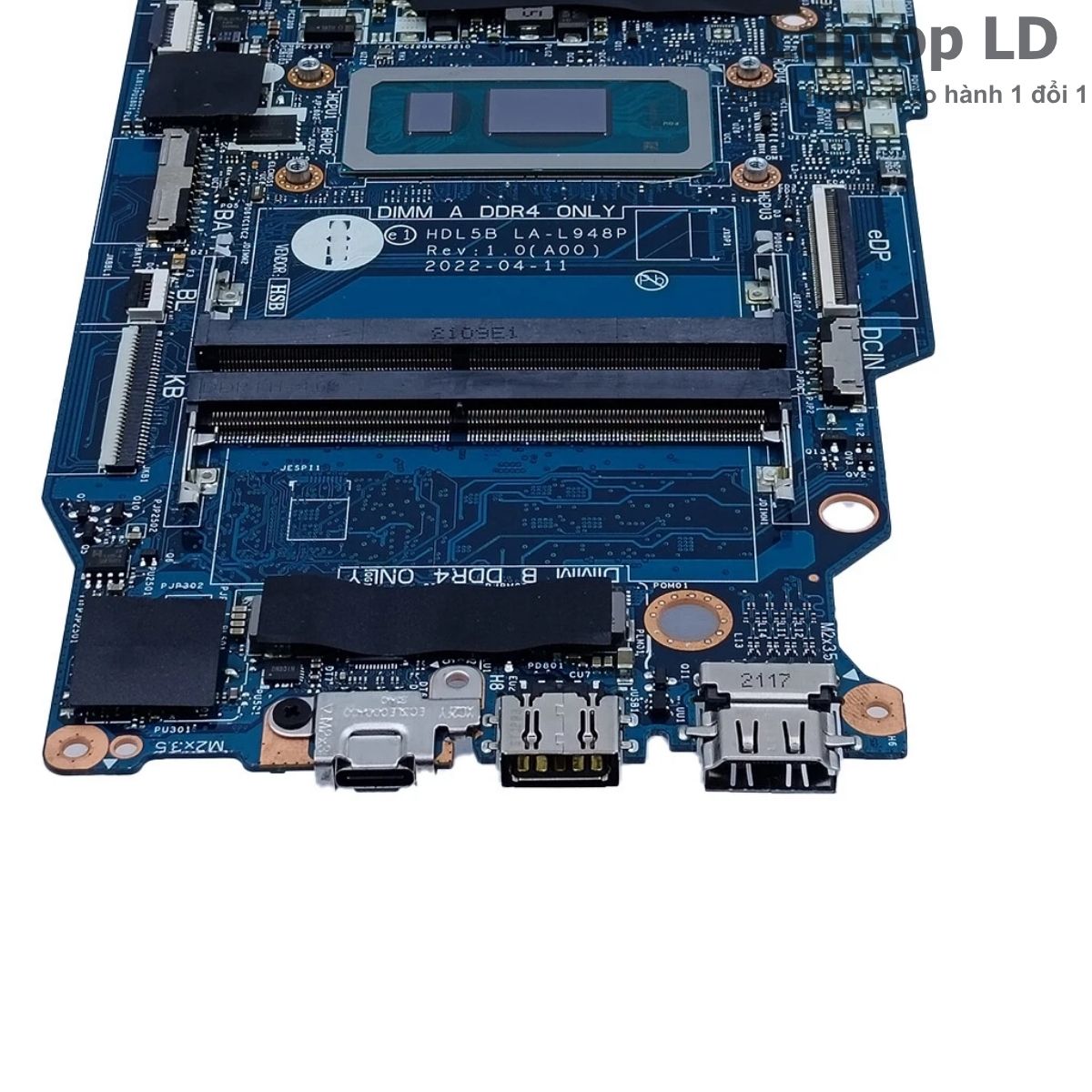

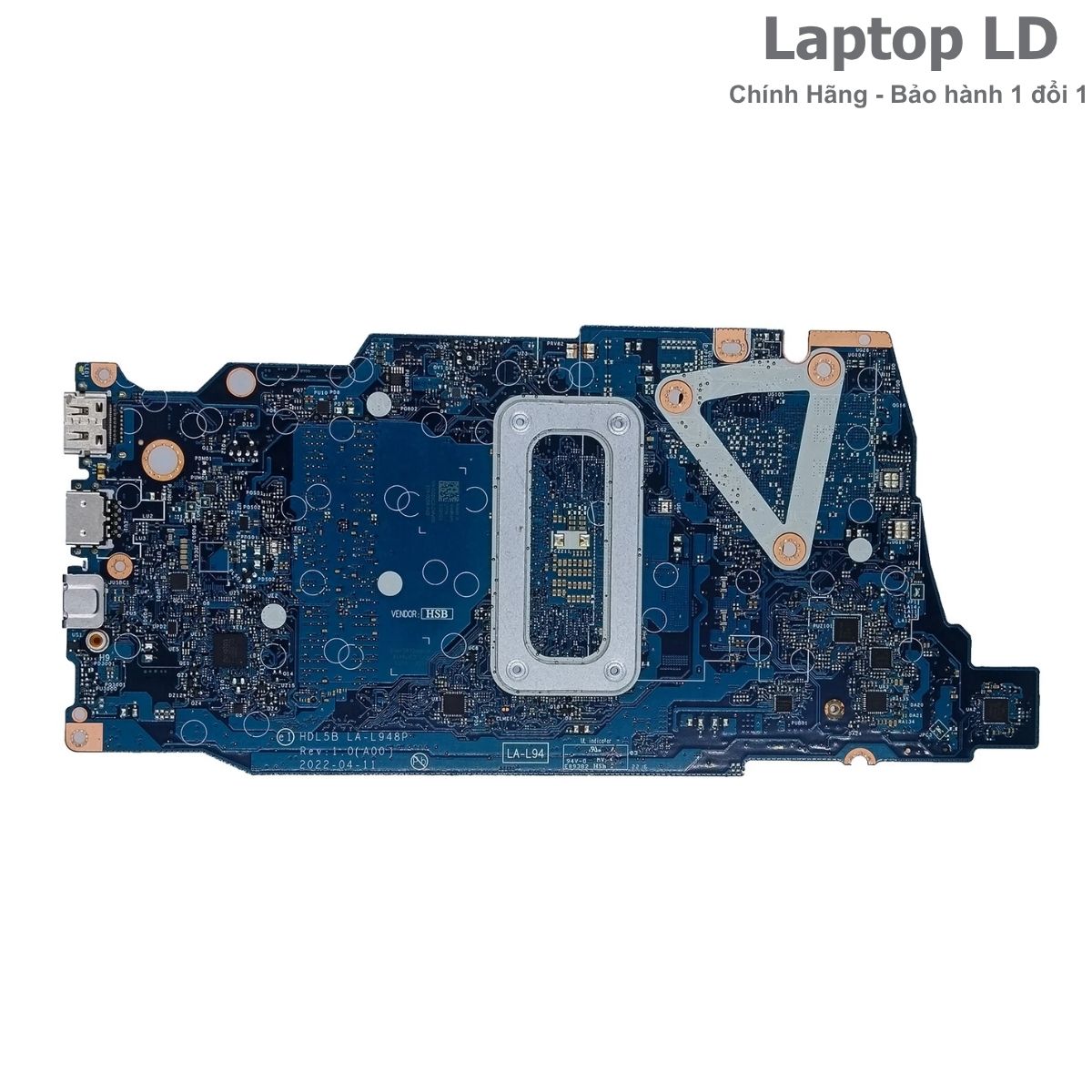

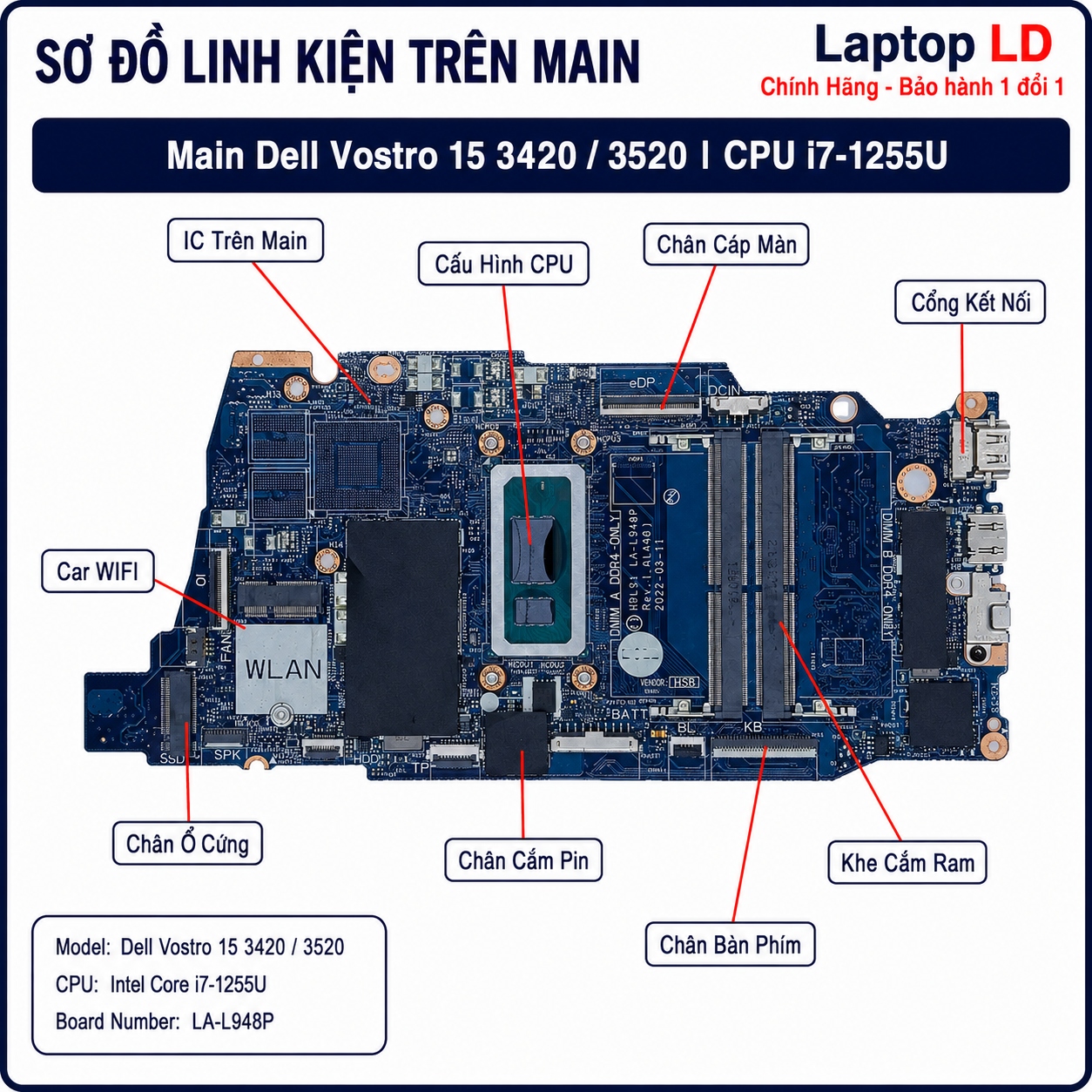

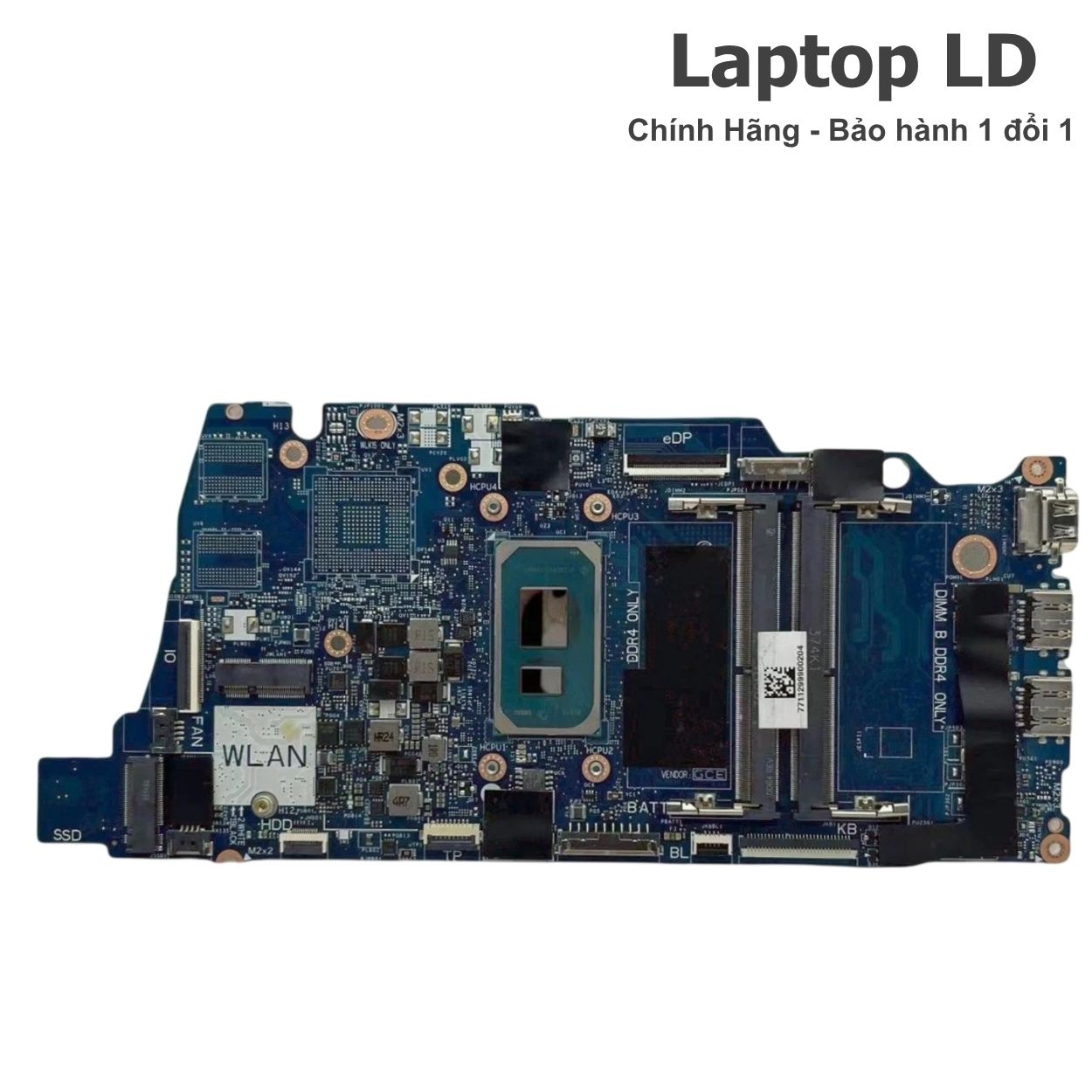

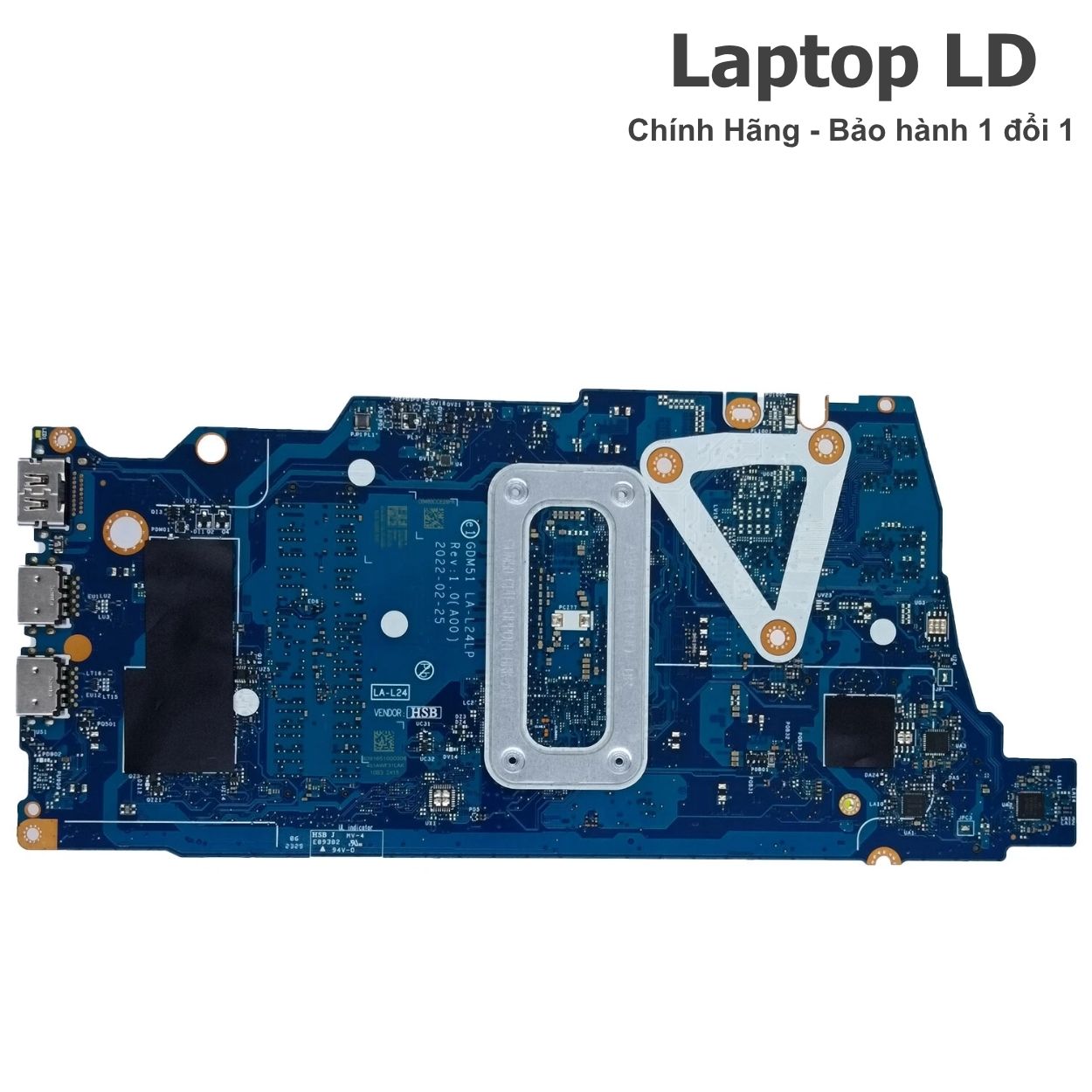

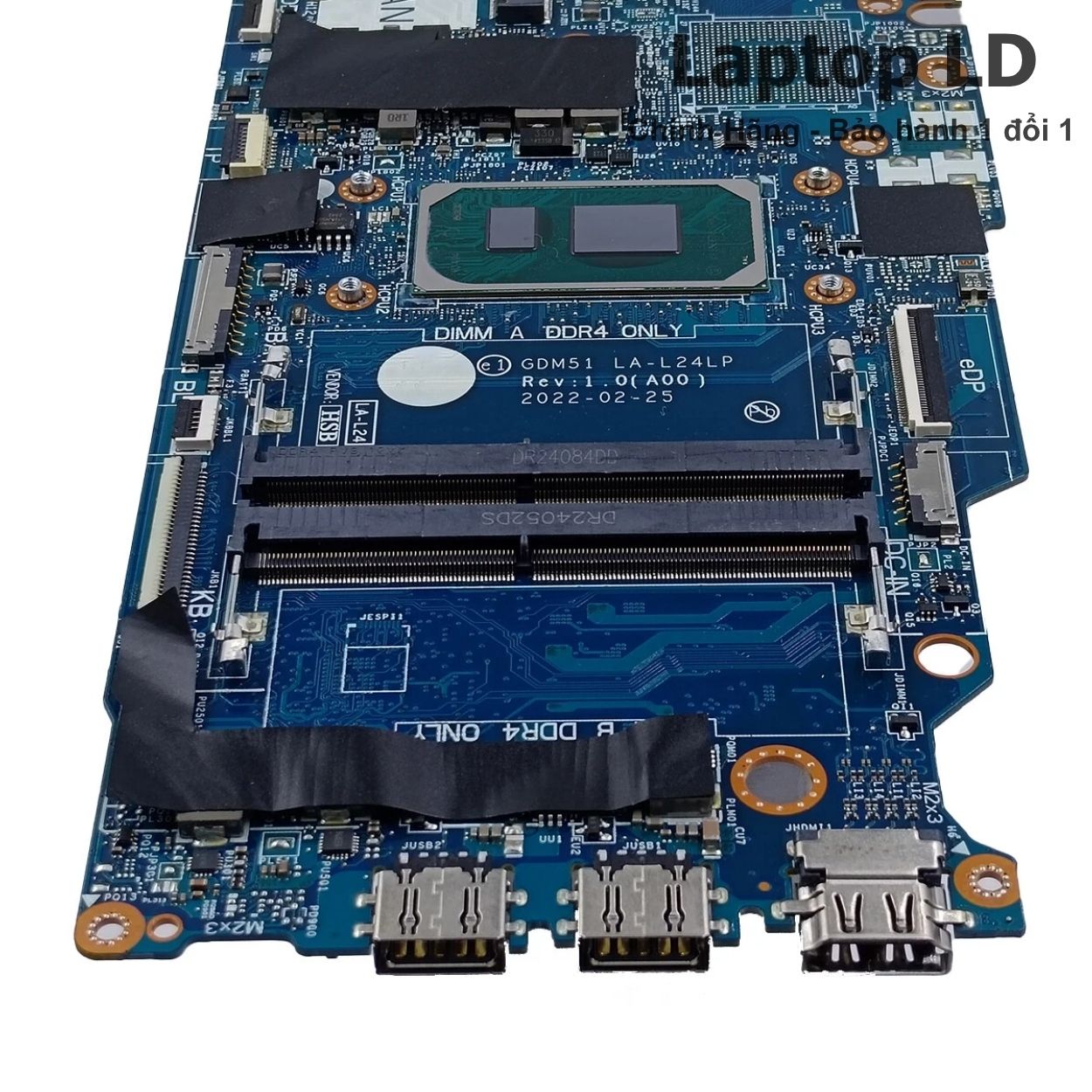

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Vostro 3420 (14 inch) | Dell Vostro 3520 (15,6 inch)
- Mã main / PCB
- LA-L948P
- CPU / SoC
- Intel Core i7-1255U (Alder Lake-U, 10 nhân/12 luồng, Turbo tối đa 4,70 GHz, 12 MB Intel Smart Cache)
- RAM / bộ nhớ
- 2 khe SODIMM DDR4; Dell công bố 2666 MT/s ở cấu hình không Type-C và 3200 MT/s ở cấu hình Type-C; cấu hình hãng tối đa 16 GB.
- GPU / VGA
- Intel Iris Xe Graphics tích hợp trong Core i7-1255U; nền tảng LA-L948P có thiết kế UMA và biến thể dùng NVIDIA GeForce MX550, vì vậy GPU trên bo được đối chiếu theo đúng phiên bản hàng.
- SSD / lưu trữ
- M.2 2230/2280 PCIe NVMe Gen3/Gen4, Dell công bố dung lượng tới 2 TB; Vostro 3520 còn hỗ trợ ổ 2,5 inch SATA trên cấu hình chassis tương ứng.
- Cổng ngoài
- RJ45 Gigabit, USB 2.0, USB 3.2 Gen 1, HDMI 1.4, jack tai nghe, khe SD và nguồn DC-in 4,5 mm; cấu hình Type-C có USB-C 3.2 Gen 1 hỗ trợ DisplayPort 1.4.
- Không dây
- Khe M.2 2230 WLAN rời; Dell hỗ trợ Realtek RTL8821CE, Intel 9462 hoặc Intel AX201, tương ứng Wi-Fi 5/Wi-Fi 6 và Bluetooth 5.x.
Thông số kỹ thuật bổ sung

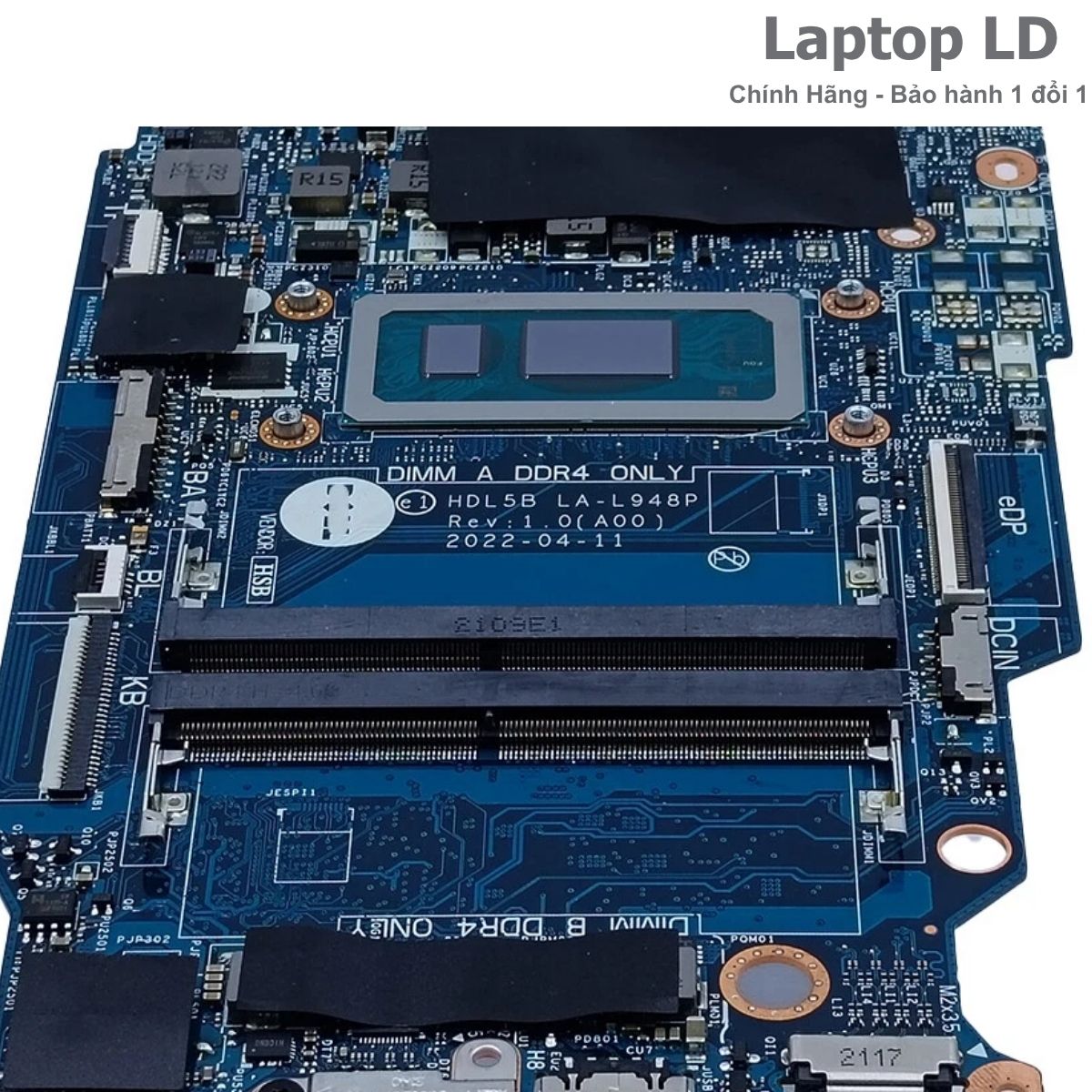

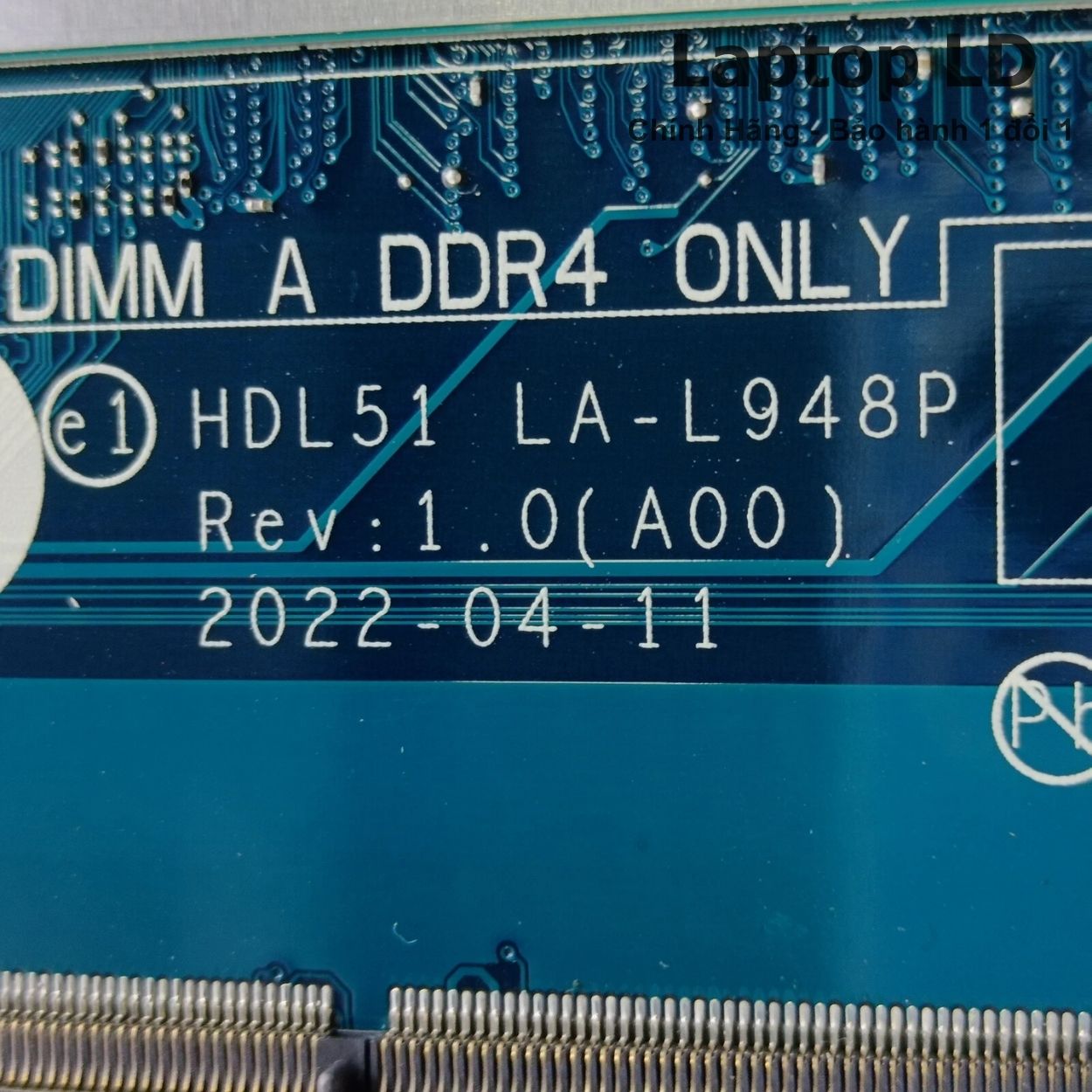

| Board revision | LA-L948P Rev 1.0; nền tảng kỹ thuật HDL51/HDL5B. |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 0G29C0 / G29C0 được ghi nhận trên biến thể Vostro 3520 i7-1255U dùng HDL5B LA-L948P. |

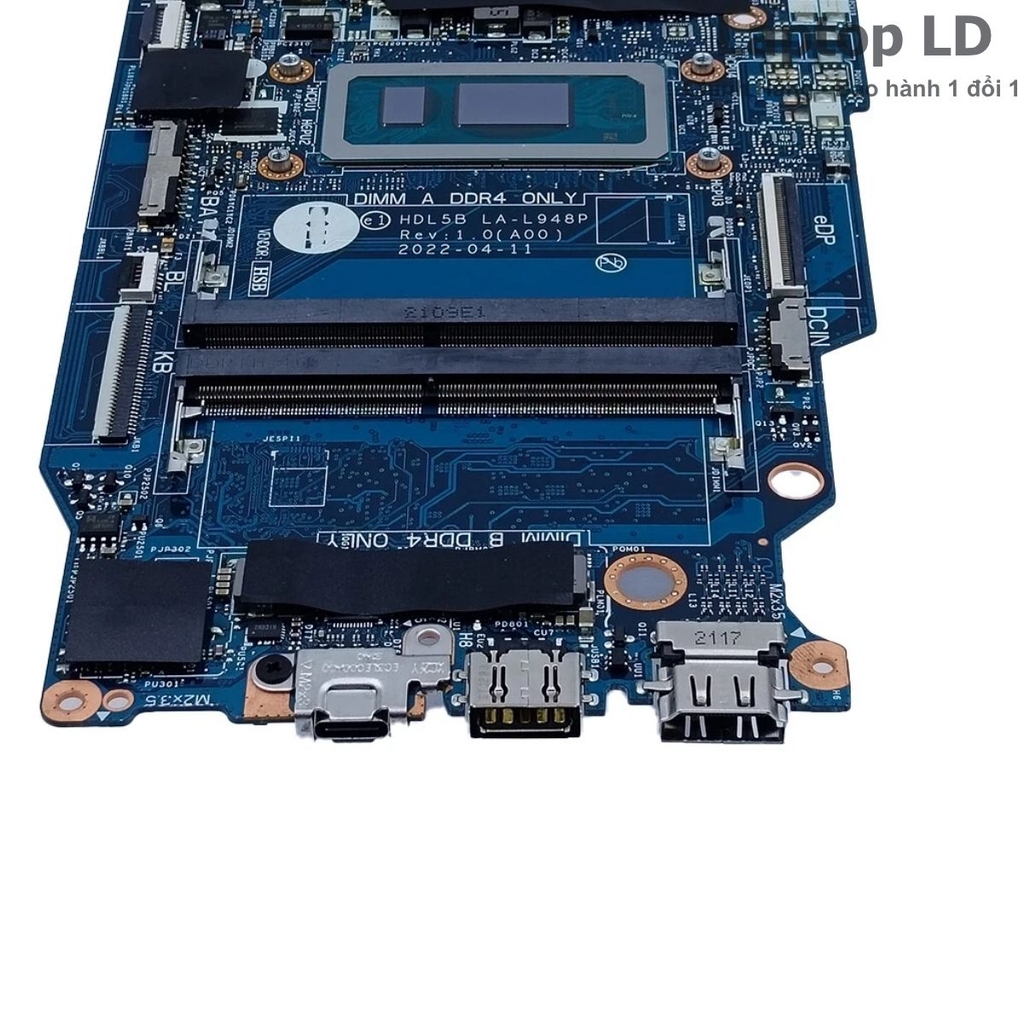

| Kết nối / I/O đặc trưng | DC-in 4,5 mm; HDMI 1.4; USB 2.0/USB 3.2 Gen 1; USB-C/DisplayPort 1.4 trên cấu hình Type-C; RJ45 Gigabit, audio combo và khe SD. |
| BIOS / firmware | Dell UEFI BIOS cho Vostro 3420/3520; LA-L948P Rev 1.0 được ghi nhận dùng vùng BIOS 32 MB. Sau thay main cần kiểm tra Service Tag và phiên bản BIOS trong System Setup. |
| Tản nhiệt / adapter | Adapter Dell 65 W dạng barrel, 19,5 V / 3,34 A, đầu 4,5 × 2,9 mm; dùng cụm tản nhiệt đúng chassis Vostro 3420 hoặc Vostro 3520. |
| Ghi chú cấu hình | Vostro 3420 là chassis 14 inch và Vostro 3520 là chassis 15,6 inch. Cả hai có dải CPU thế hệ 12 gồm Core i7-1255U; cáp, cụm tản nhiệt và một số bố trí I/O khác nhau theo chassis. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Dell Vostro 3420 – 14 inch, Intel Gen 12 | Intel Core i7-1255U | 2 SODIMM DDR4; 2666/3200 MT/s theo phiên bản I/O | LA-L948P – mã PCB do Laptop LD xác nhận cho sản phẩm này |
| Dell Vostro 3520 – 15,6 inch, Intel Gen 12 | Intel Core i7-1255U | 2 SODIMM DDR4; 2666/3200 MT/s theo phiên bản I/O | LA-L948P / HDL5B; DP/N 0G29C0 được ghi nhận trên biến thể i7-1255U |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU trên đúng phiên bản bo và các linh kiện hàn trực tiếp; RAM SODIMM là linh kiện rời.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU và GPU hàn trên đúng phiên bản bo thuộc mainboard. RAM SODIMM, SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn hoặc phản hồi khi nhấn nút nguồn | Adapter/DC-in, pin, mạch nguồn đầu vào hoặc đường nguồn chờ trên main. | Thử adapter Dell 65 W hoạt động tốt, kiểm tra jack DC-in và pin; quan sát mã đèn chẩn đoán rồi mới khoanh vùng mạch nguồn trên main. |
| Có nguồn nhưng màn hình đen, không POST hoặc treo logo Dell | RAM SODIMM, BIOS/firmware, màn hình/cáp eDP hoặc lỗi khởi tạo CPU/PCH. | Thử từng thanh RAM ở từng khe, kiểm tra màn hình ngoài và mã chẩn đoán Dell; vào BIOS/ePSA khi máy còn truy cập được. |
| Không nhận adapter, sạc chập chờn hoặc pin không nạp | Adapter ID, jack DC-in, pin, mạch sạc hoặc đường giao tiếp nhận dạng adapter. | Dùng adapter Dell 65 W chuẩn 4,5 mm, kiểm tra BIOS có nhận công suất adapter và thử pin/jack DC-in hoạt động tốt trước khi kết luận lỗi main. |
| Báo lỗi RAM, khởi động lại ngẫu nhiên hoặc thiếu dung lượng bộ nhớ | Thanh DDR4 SODIMM, khe RAM, tiếp xúc hoặc nguồn cấp bộ nhớ. | Vệ sinh tiếp điểm, thử từng SODIMM ở từng khe và chạy chẩn đoán bộ nhớ Dell; lỗi bám theo khe giúp khoanh vùng main. |
| Không nhận SSD NVMe hoặc mất ổ khi khởi động | SSD M.2, socket M.2, thiết lập BIOS hoặc đường PCIe/NVMe trên main. | Kiểm tra SSD trong BIOS, thử SSD M.2 hoạt động tốt và kiểm tra socket/ốc giữ; sau đó mới khoanh vùng đường PCIe trên main. |
| Mất USB, Type-C/DisplayPort, HDMI, RJ45 hoặc thiết bị ngoại vi hoạt động chập chờn | Cổng vật lý, mạch bảo vệ ESD, nguồn cổng, cáp/board phụ hoặc bộ điều khiển I/O. | Thử thiết bị và cáp hoạt động tốt trên từng cổng, kiểm tra trong BIOS/Windows và đối chiếu board I/O/cáp của đúng chassis trước khi khoanh vùng main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: LA-L948P được dùng trên các chassis liên quan 3420/3520; khi lắp cần dùng đúng cụm tản nhiệt, cáp màn hình, board I/O, bàn phím/touchpad và cổng nguồn của chassis. Sau lắp kiểm tra BIOS/Service Tag và khả năng nhận adapter 65 W.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt USB, Type-C/DisplayPort trên cấu hình Type-C, HDMI, RJ45, Wi-Fi/Bluetooth và cổng nguồn DC-in 4,5 mm.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Vostro 3420/3520 i7-1255U LA-L948P
Main LA-L948P i7-1255U này dùng cho Dell Vostro 3420 và Vostro 3520 không?
Có trong phạm vi sản phẩm Laptop LD đã xác nhận cho Vostro 3420/3520 dùng Core i7-1255U và PCB LA-L948P. Kỹ thuật Laptop LD đối chiếu thêm revision, tem Dell và bố trí đầu nối từ main cũ trước khi xuất hàng.
CPU i7-1255U có đi liền với main không?

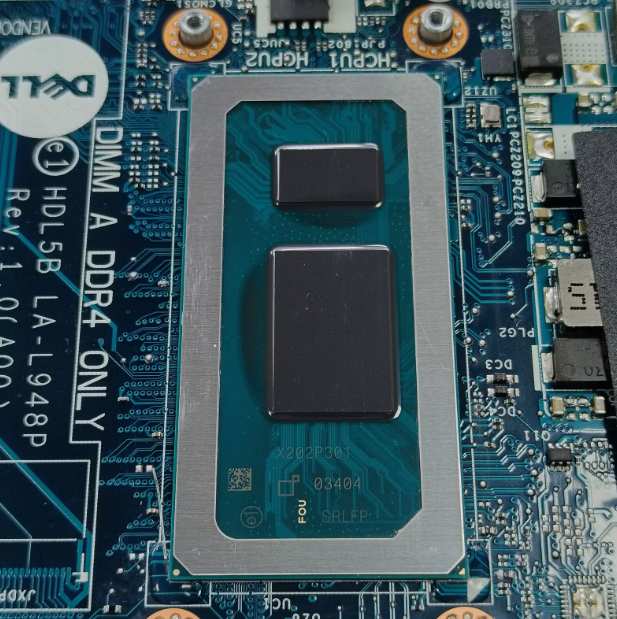

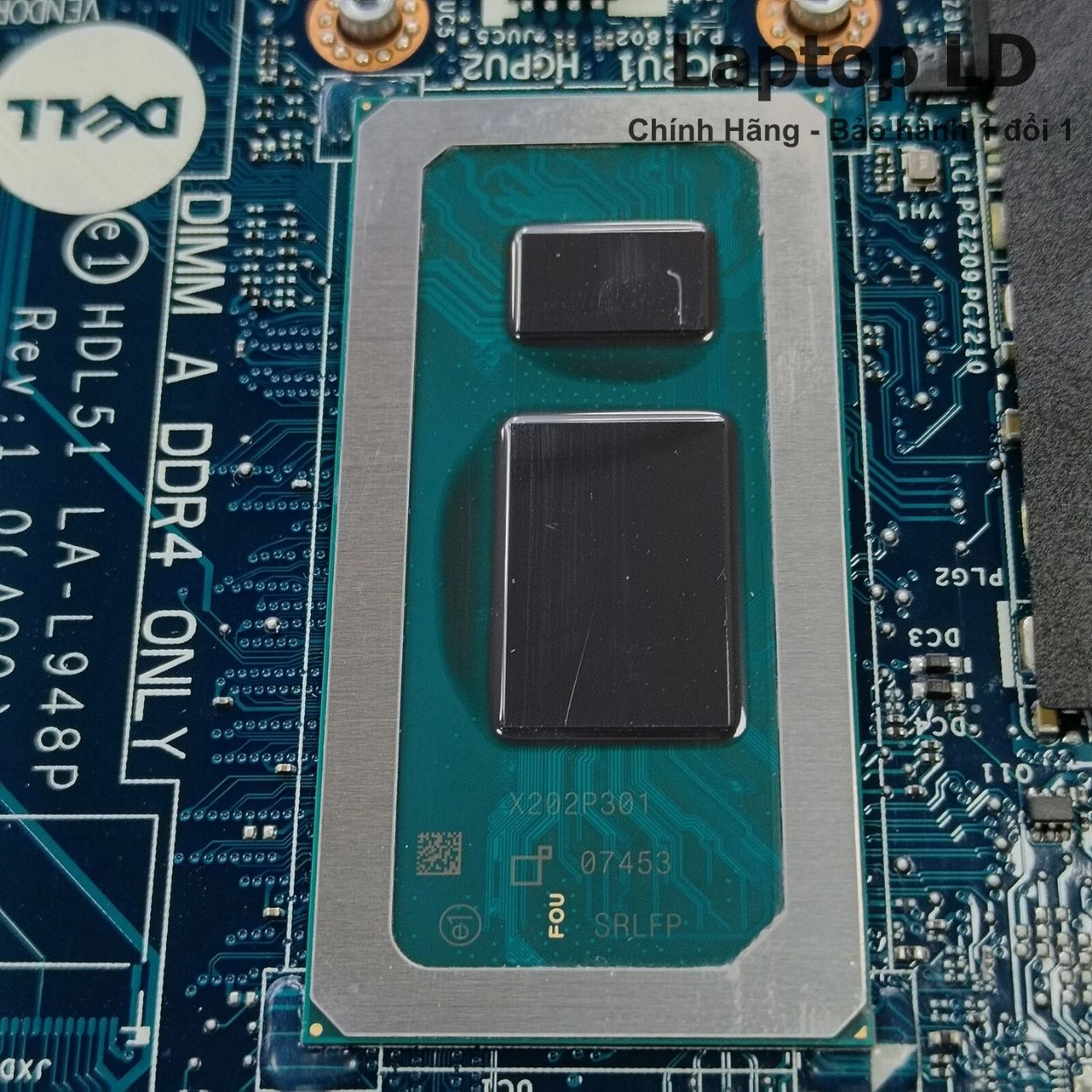

Có. Core i7-1255U dùng package FCBGA1744 và được hàn trực tiếp trên bo; phiên bản này có 10 nhân, 12 luồng, Turbo tối đa 4,70 GHz và Intel Iris Xe Graphics tích hợp.
Main có kèm RAM, SSD và card Wi-Fi không?
RAM của dòng này dùng hai khe SODIMM DDR4 và là linh kiện rời. SSD M.2 và card Wi-Fi/Bluetooth cũng là linh kiện rời; phạm vi đi kèm được thể hiện rõ trên mô tả sản phẩm và đơn hàng.
Main được bảo hành và hỗ trợ sau khi mua thế nào?
Laptop LD áp dụng bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai, đồng thời hỗ trợ kiểm tra phiên bản, tư vấn lắp đặt và kiểm tra sau khi thay main.
