Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Precision 3561
- Mã main
- 203005-1
- CPU
- Intel Core i7-11850H
- GPU / VGA
- NVIDIA Quadro T600 4GB GDDR6 + Intel UHD Graphics
- RAM
- 2 khe SO-DIMM DDR4-3200
- Lưu trữ
- Tối đa 2 khe M.2 2230/2280 PCIe NVMe
Main Dell Precision 3561 | Core i7-11850H | Quadro T600 4GB | 203005-1 | Dell DP/N 3G764
Mainboard Wistron BROADMOOR 15 TGL-H 12L cho Dell Precision 3561, tích hợp Intel Core i7-11850H và NVIDIA Quadro T600 4GB GDDR6. Phiên bản trong bài được nhận diện bằng PCB 203005-1 và Dell DP/N 3G764/03G764; đây là bản discrete graphics, khác các biến thể cùng họ dùng GPU hoặc Dell part khác.

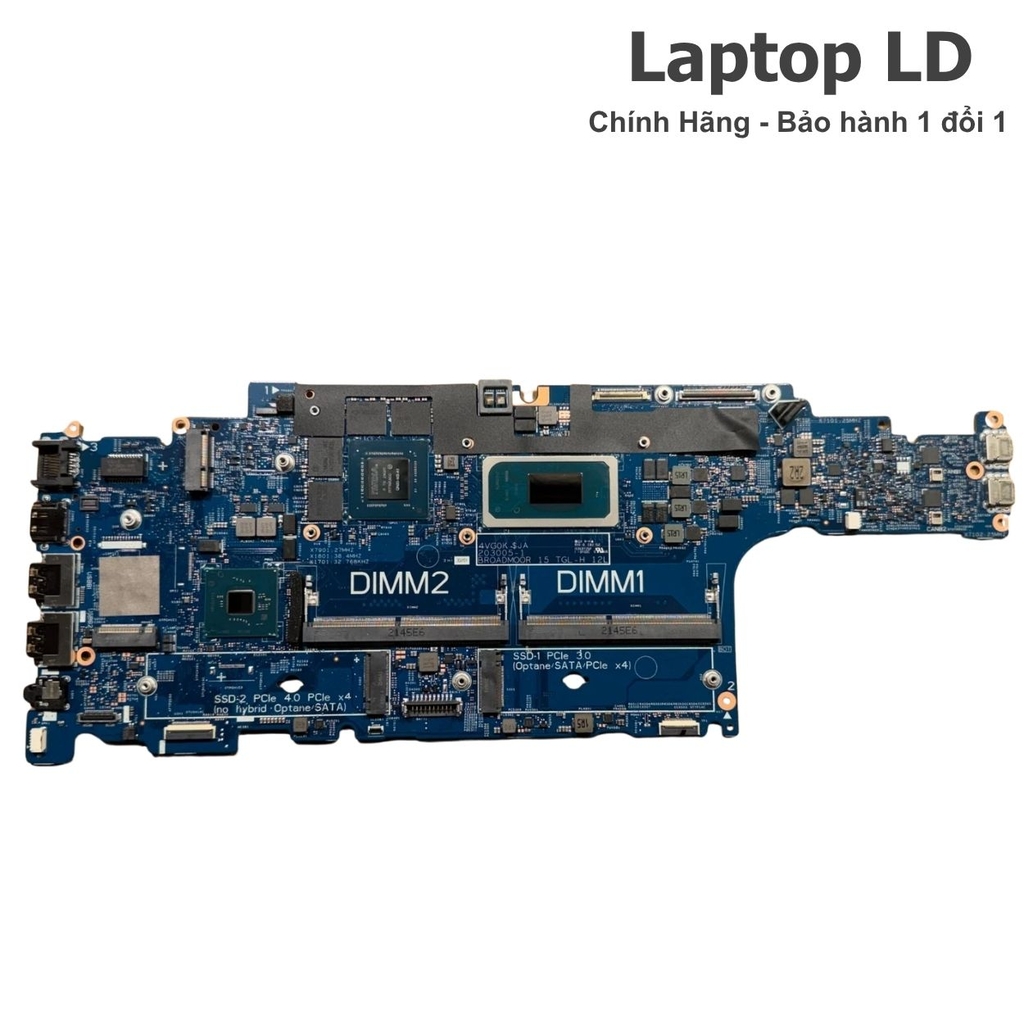

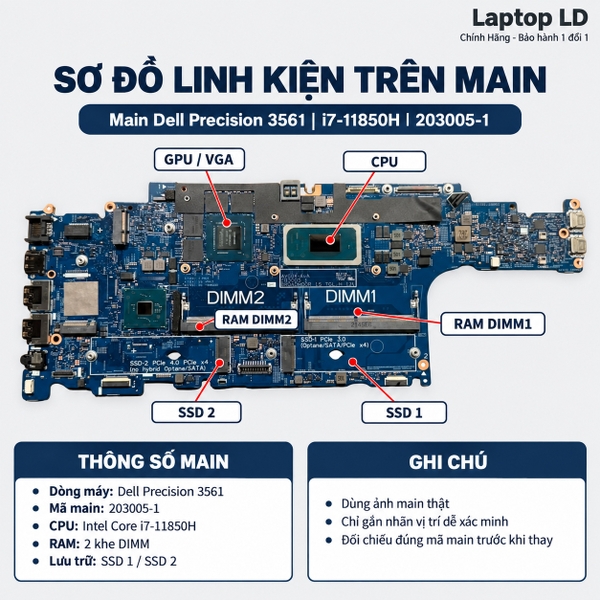

8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số và phiên bản tương thích
- Dòng máy
- Dell Precision 3561
- Mã main / PCB
- 203005-1
- CPU / SoC
- Intel Core i7-11850H
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-3200 · tối đa 64GB
- GPU / VGA
- NVIDIA Quadro T600 4GB GDDR6 + Intel UHD Graphics
- SSD / lưu trữ
- Tối đa 2 khe M.2 2230/2280 PCIe NVMe · tùy cấu hình SATA 2.5″
- Cổng ngoài
- 2× USB 3.2 Gen 1 Type-A (1 PowerShare); 2× USB4 Type-C hỗ trợ DisplayPort 2.0/Power Delivery/Thunderbolt; HDMI 2.0; RJ-45; audio combo 3.5mm; microSD; DC-in qua USB-C.
- Không dây
- Module WLAN rời: Qualcomm QCA61x4A, Intel AX201 hoặc Intel AX210 tùy cấu hình; Bluetooth 5.0/5.2 theo card tương ứng; WWAN là tùy chọn.
Thông số kỹ thuật bổ sung

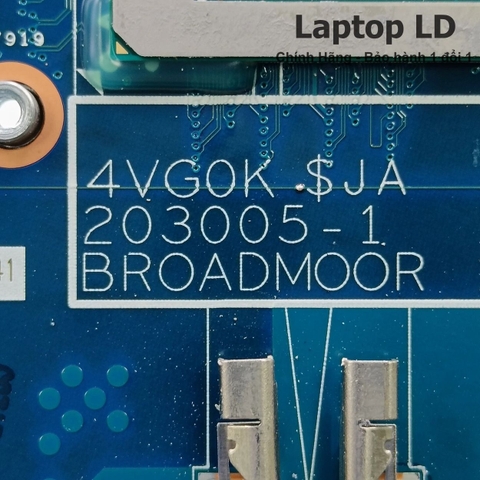

| Board revision | PCB marking 203005-1 · platform Wistron BROADMOOR 15 TGL-H 12L. |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 3G764 / 03G764 — system board Precision 3561 với Core i7-11850H và Quadro T600 4GB. |

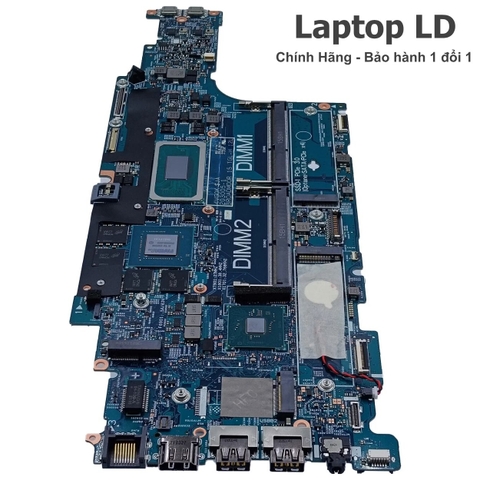

| Kết nối / I/O đặc trưng | 2 khe DDR4 SO-DIMM; tối đa 2 khe M.2 2230/2280 NVMe hoặc cấu hình SATA 2.5″; 2 USB4 Type-C có DisplayPort/Power Delivery/Thunderbolt; 2 USB-A; HDMI 2.0; RJ-45; audio; microSD. |
| BIOS / firmware | Dell Precision 3561 / Latitude 5521 System BIOS; phiên bản mới nhất đã xác minh là 1.43.0 phát hành ngày 09/06/2026. Khi xử lý BIOS cần dùng đúng firmware cho Precision 3561/Latitude 5521 và giữ Service Tag/DMI của máy. |
| Tản nhiệt / adapter | Bản có GPU rời dùng Dell USB-C 130W, 20V/6.5A. Khi thay main phải lắp đúng cụm quạt/tản nhiệt cho cấu hình i7-11850H + Quadro T600 và kiểm tra bề mặt tiếp xúc nhiệt trước khi chạy tải. |
| Ghi chú cấu hình | Core i7-11850H và Quadro T600 4GB được hàn trực tiếp trên main 3G764; Intel UHD Graphics nằm trong CPU. RAM SO-DIMM, SSD/HDD, WLAN/WWAN và các linh kiện rời khác chỉ thuộc đơn hàng khi được ghi rõ. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — Precision 3561 T600 | Intel Core i7-11850H | 2 khe DDR4-3200 SO-DIMM · tối đa 64GB | 203005-1 · Dell DP/N 3G764 · Quadro T600 4GB |
| Biến thể gần — Precision 3561 T1200 | Intel Core i7-11850H | 2 khe DDR4-3200 SO-DIMM · tối đa 64GB | Board/part khác; ghi nhận 203061-1 · Dell DP/N 3T624 · Quadro T1200 4GB |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter USB-C, cổng sạc/PD, pin, nguồn chờ, mạch sạc hoặc chạm chập trên main. | Thử adapter Dell USB-C 130W phù hợp, cô lập pin và thiết bị rời; kiểm tra nhận PD, nguồn đầu vào và nguồn chờ trước khi kết luận main. |
| Có nguồn nhưng không hình, không POST | RAM/khe SO-DIMM, BIOS, màn hình/cáp eDP, nguồn CPU/GPU hoặc lỗi phần cứng trên bo. | Thử RAM tốt ở từng khe, kiểm tra màn ngoài và trạng thái POST; xác minh BIOS đúng platform trước khi khoanh vùng CPU/GPU hoặc đường màn hình. |
| Không nhận RAM hoặc chỉ nhận một khe SO-DIMM | Thanh RAM, tiếp xúc khe, nguồn bộ nhớ, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Dùng RAM đã biết tốt, đổi chéo hai khe và kiểm tra dung lượng trong BIOS để phân biệt lỗi module, socket hay đường RAM trên main. |
| Không nhận SSD M.2 hoặc ổ SATA | SSD/HDD, socket M.2, cáp SATA, nguồn lưu trữ, đường PCIe/SATA hoặc cấu hình BIOS. | Thử ổ đã biết tốt, kiểm tra từng khe M.2 hoặc cáp SATA theo cấu hình máy và xác nhận chế độ lưu trữ trong BIOS trước khi kết luận lỗi main. |
| Không sạc hoặc báo adapter công suất thấp | Adapter USB-C, cổng USB-C/PD, pin, mạch sạc hoặc firmware USB-C/BIOS. | Thử adapter Dell USB-C 130W đúng chuẩn, kiểm tra từng cổng Type-C và trạng thái adapter trong BIOS để tách lỗi nguồn ngoài với lỗi mạch PD/main. |
| Treo, reset, lỗi hình hoặc mất Quadro T600 khi tải | Tản nhiệt, driver/BIOS, nguồn GPU, VRAM hoặc chip Quadro T600 trên main. | Kiểm tra nhiệt độ/quạt, driver và BIOS; chạy tải GPU có kiểm soát, theo dõi nguồn và lỗi hình để khoanh vùng khu vực đồ họa. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về main Dell Precision 3561 i7-11850H 203005-1
Main 203005-1 này dùng cho Dell Precision 3561 nào?
Phiên bản trong bài dùng cho Dell Precision 3561 với Intel Core i7-11850H và NVIDIA Quadro T600 4GB, Dell DP/N 3G764/03G764. Laptop LD hỗ trợ đối chiếu ảnh main cũ và tem Dell trước khi giao.
Main này có đúng i7-11850H và Quadro T600 4GB không?

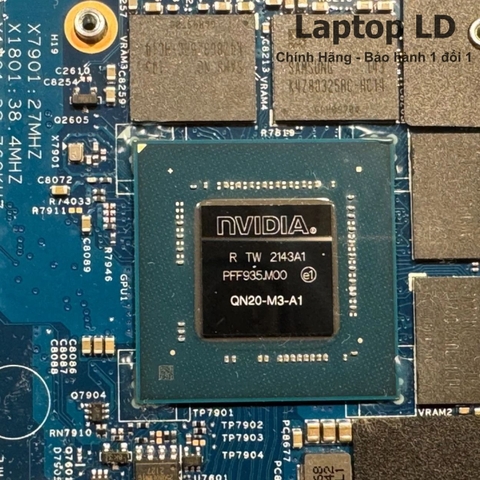

Đúng với phiên bản Dell DP/N 3G764 đã xác minh. CPU là Intel Core i7-11850H mã SRKT4 và GPU rời hàn trên bo là NVIDIA QN20-M3-A1, tương ứng Quadro T600 4GB GDDR6.
Làm sao phân biệt các main 203005-1 gần giống nhau?
Không nên chỉ dựa vào dòng 203005-1 vì platform này có nhiều cấu hình. Bản trong bài cần khớp Core i7-11850H, chip Quadro T600 và Dell DP/N 3G764; kỹ thuật Laptop LD có thể đối chiếu tem và ảnh main cũ giúp trước khi gửi.
Main được kiểm tra và bảo hành như thế nào?

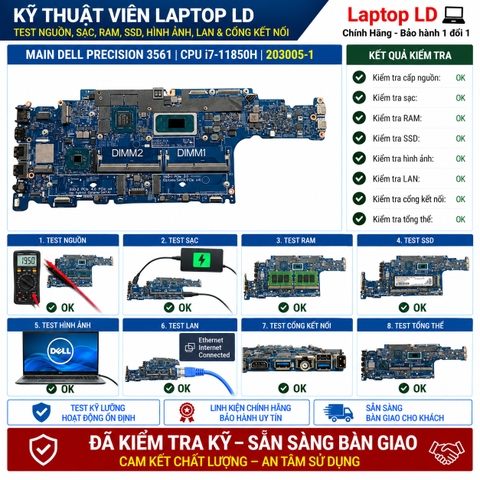

Main được kiểm tra nguồn, POST/BIOS, RAM, SSD, sạc USB-C, hình ảnh, GPU, cổng và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ kiểm tra sau khi lắp.
