Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude 7490
- Mã main
- Compal DAZ40/DA240 · LA-F321P / LA-F322P
- CPU
- Intel Core i5-8350U
- GPU / VGA
- Intel UHD Graphics 620
- RAM
- 2 khe SO-DIMM DDR4-2400
- Lưu trữ
- M.2 SATA hoặc M.2 PCIe Gen3 NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Dell Latitude 7490 | Core i5-8350U | LA-F321P / LA-F322P
Mainboard cho Dell Latitude 7490 cấu hình Intel Core i5-8350U và Intel UHD Graphics 620 UMA, sử dụng hai biến thể PCB phổ biến LA-F321P và LA-F322P. Cả hai đều hỗ trợ 2 khe DDR4-2400 và SSD M.2; khi thay cần đối chiếu đúng Dell DP/N, revision và bố trí đầu nối thay vì chỉ dựa vào tên máy.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking LA-F321P/LA-F322P, revision A00/A01/A02, Dell DP/N và bố trí cổng/đầu nối trước khi gửi hàng.

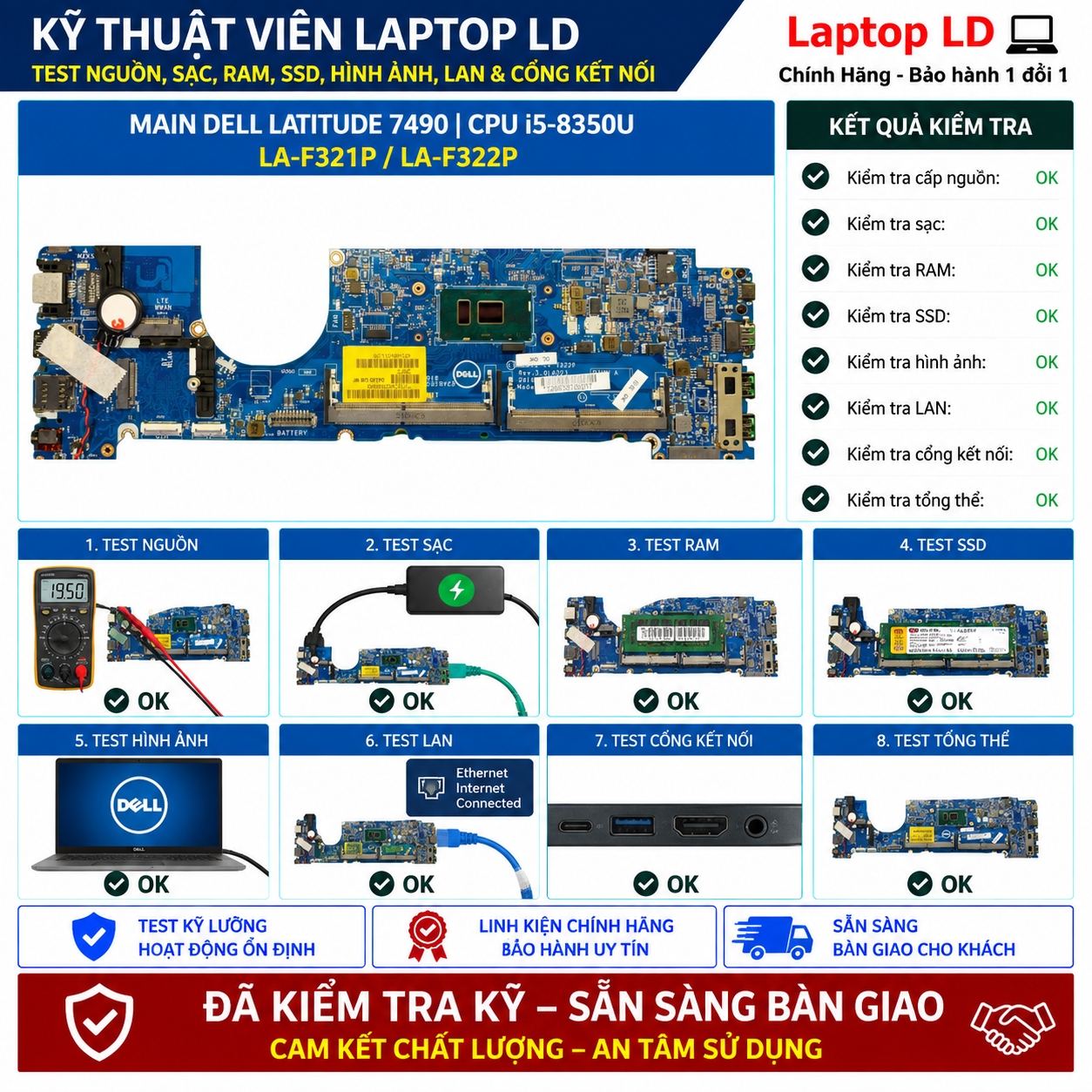

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: LA-F321P và LA-F322P đều có bản Core i5-8350U UMA. Tuy nhiên Dell DP/N khác nhau theo PCB/revision: LA-F321P thường gặp 0C56HH/03MK2N, còn LA-F322P thường gặp 0YKF3V/0MP4DV; không nên thay chéo chỉ theo CPU.

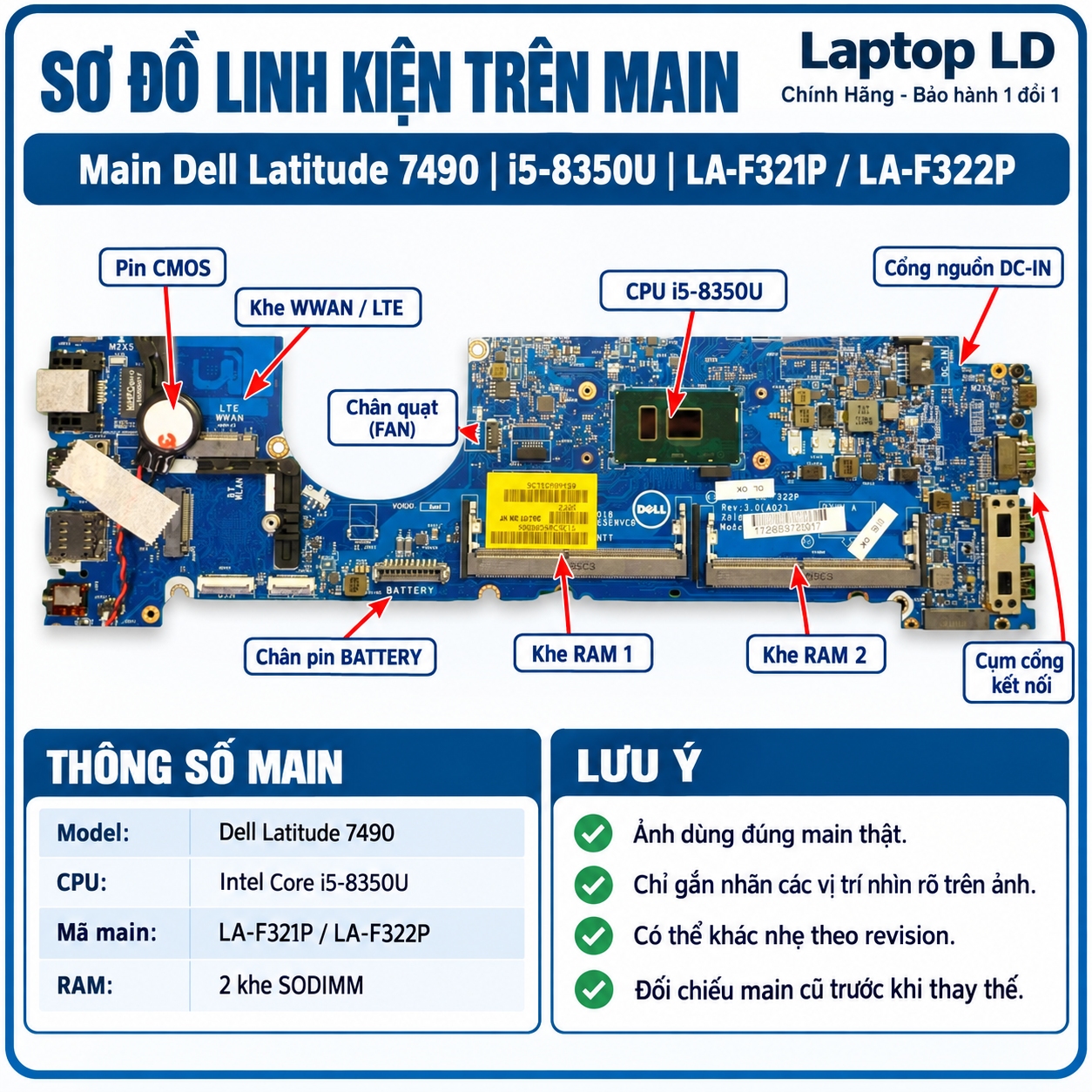

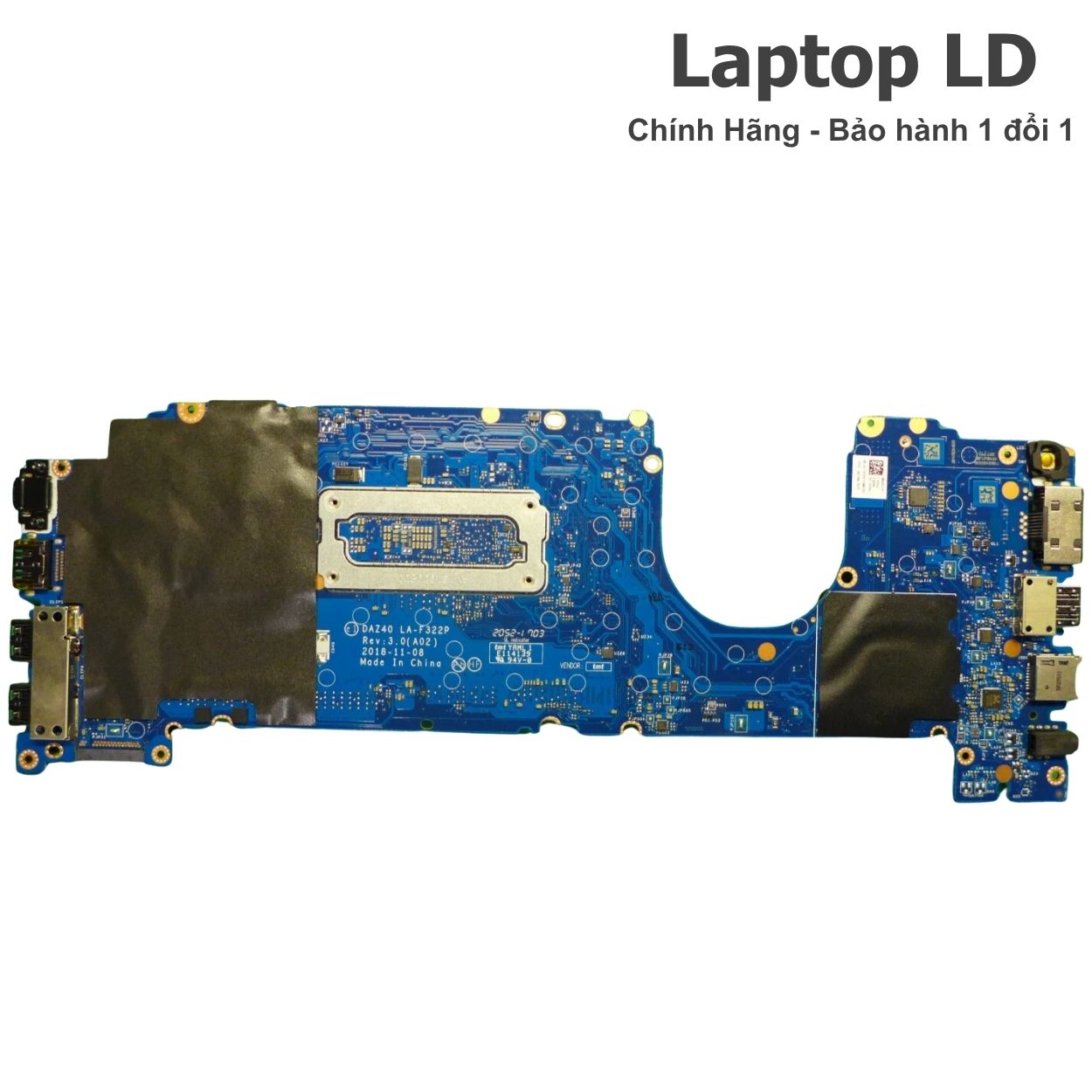

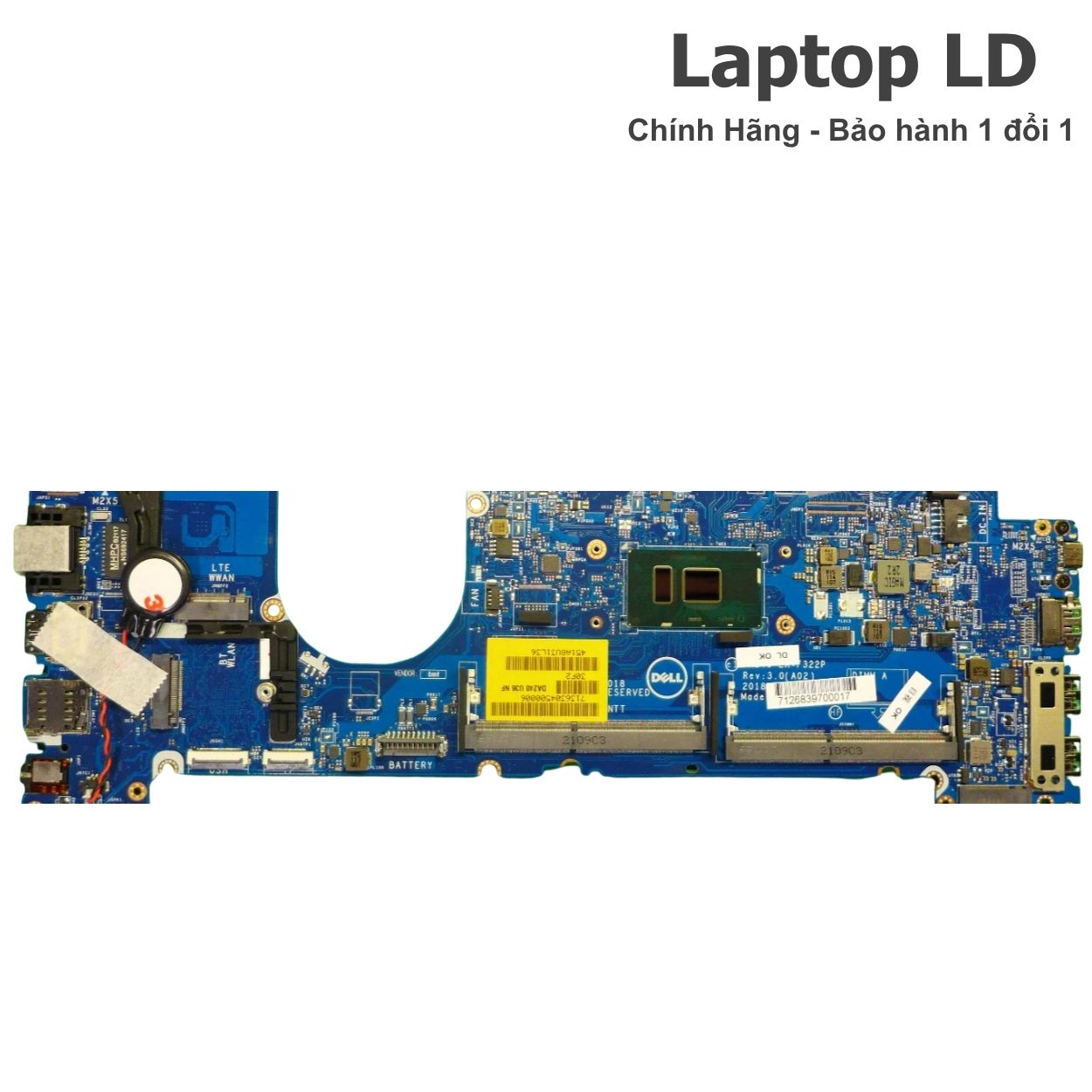

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude 7490
- Mã main / PCB
- Compal DAZ40/DA240 · LA-F321P / LA-F322P
- CPU / SoC
- Intel Core i5-8350U
- RAM / bộ nhớ

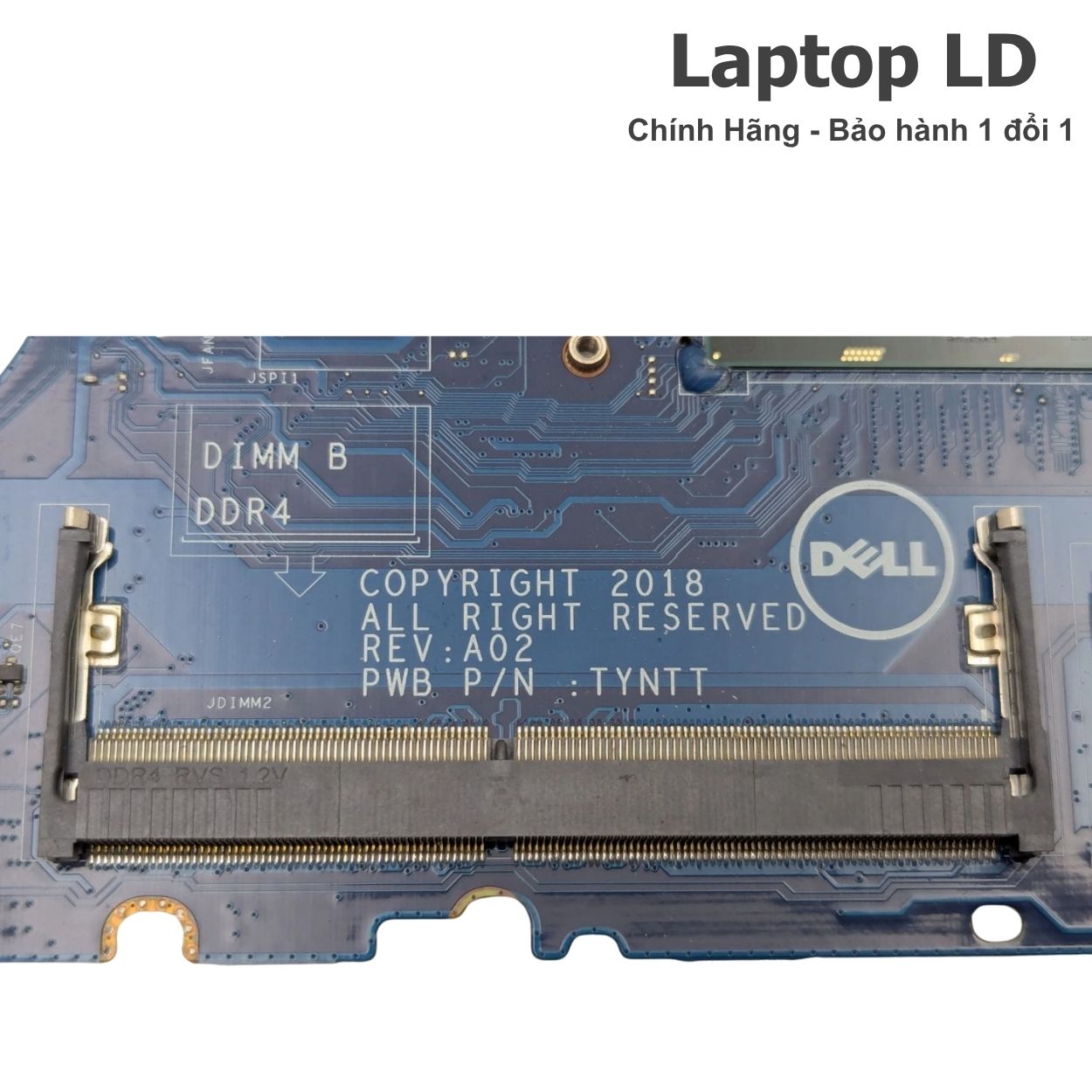

- 2 khe SO-DIMM DDR4-2400 · tối đa 32GB
- GPU / VGA
- Intel UHD Graphics 620 tích hợp (UMA)
- SSD / lưu trữ
- M.2 SATA hoặc M.2 PCIe Gen3 NVMe · 2230/2280 tùy cấu hình
- Cổng ngoài
- 1× USB-C 3.1 Gen 1 hỗ trợ DisplayPort, Thunderbolt 3 là tùy chọn theo cấu hình; 3× USB 3.1 Gen 1 Type-A (1 PowerShare); HDMI 1.4; RJ-45 Gigabit LAN; audio combo 3.5mm; microSD; micro-SIM và Smart Card tùy cấu hình; cổng nguồn Dell.
- Không dây
- Module WLAN M.2 2230 rời; Dell công bố Intel Dual Band Wireless-AC 8265 2×2 + Bluetooth 4.2 cùng các tùy chọn Qualcomm QCA61x4A/QCA6174A + Bluetooth 4.1.
Thông số kỹ thuật bổ sung

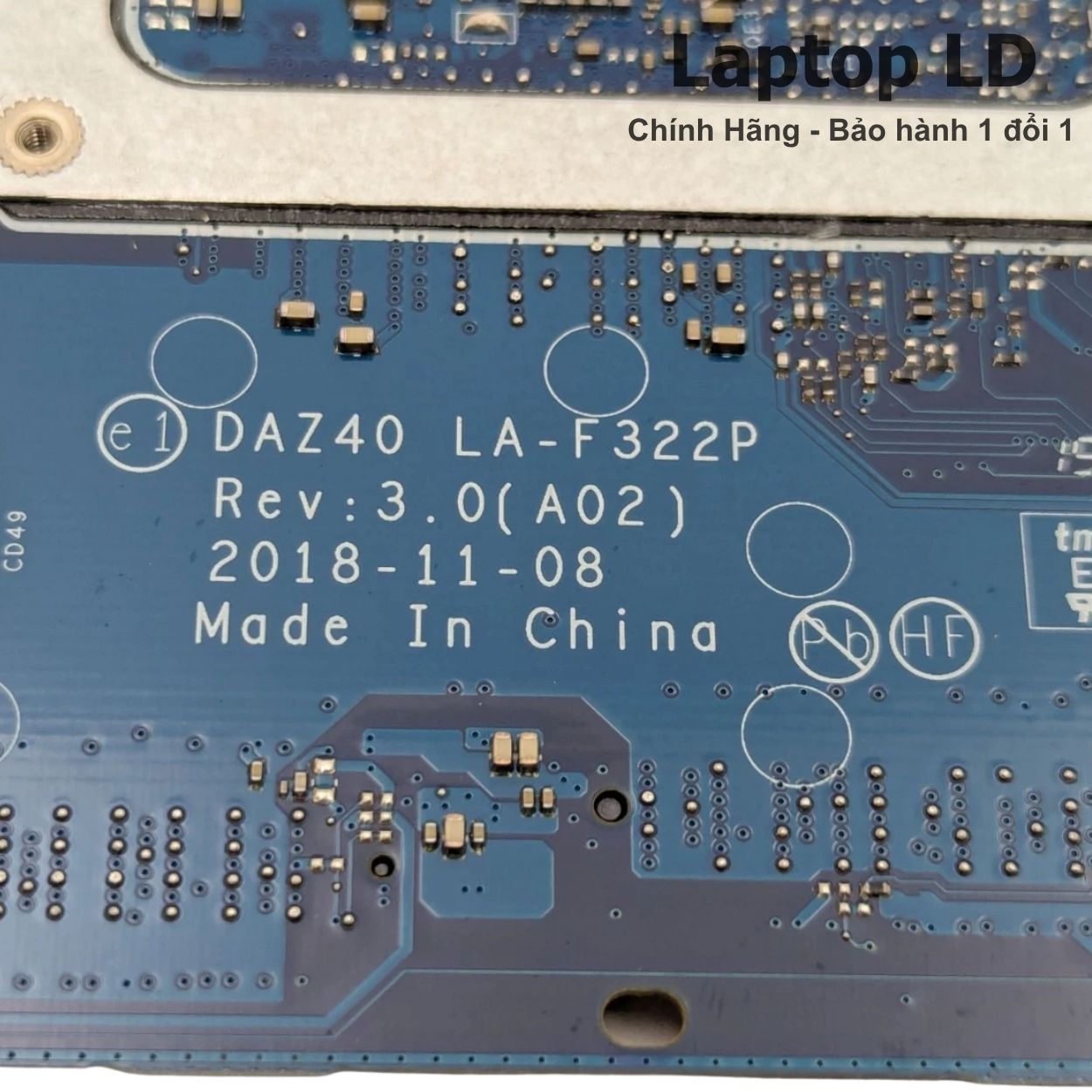

| Board revision | Compal LA-F321P đã xác minh Rev 1.0 (A00) và Rev 3.0 (A02); LA-F322P đã xác minh Rev 1.0 (A00), Rev 2.0 (A01) và Rev 3.0 (A02). BoardView/schematic dùng chung họ DAZ40/DA240 cho Latitude 7490. |
|---|---|
| OEM part / FRU / SPS / DP/N | LA-F321P i5-8350U: Dell DP/N C56HH / 0C56HH và 3MK2N / 03MK2N đã được xác minh. LA-F322P i5-8350U: Dell DP/N YKF3V / 0YKF3V và MP4DV / 0MP4DV đã được xác minh. Cần ưu tiên tem DP/N thực tế trên bo. |

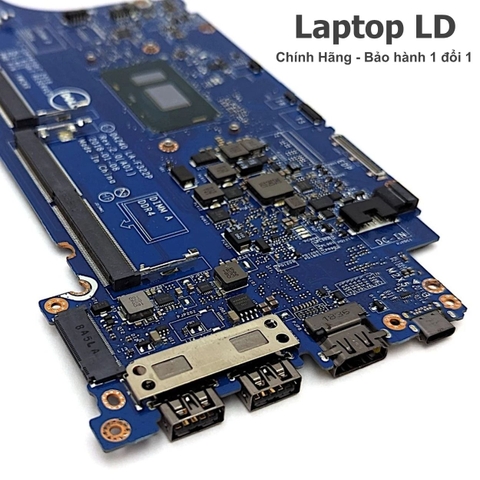

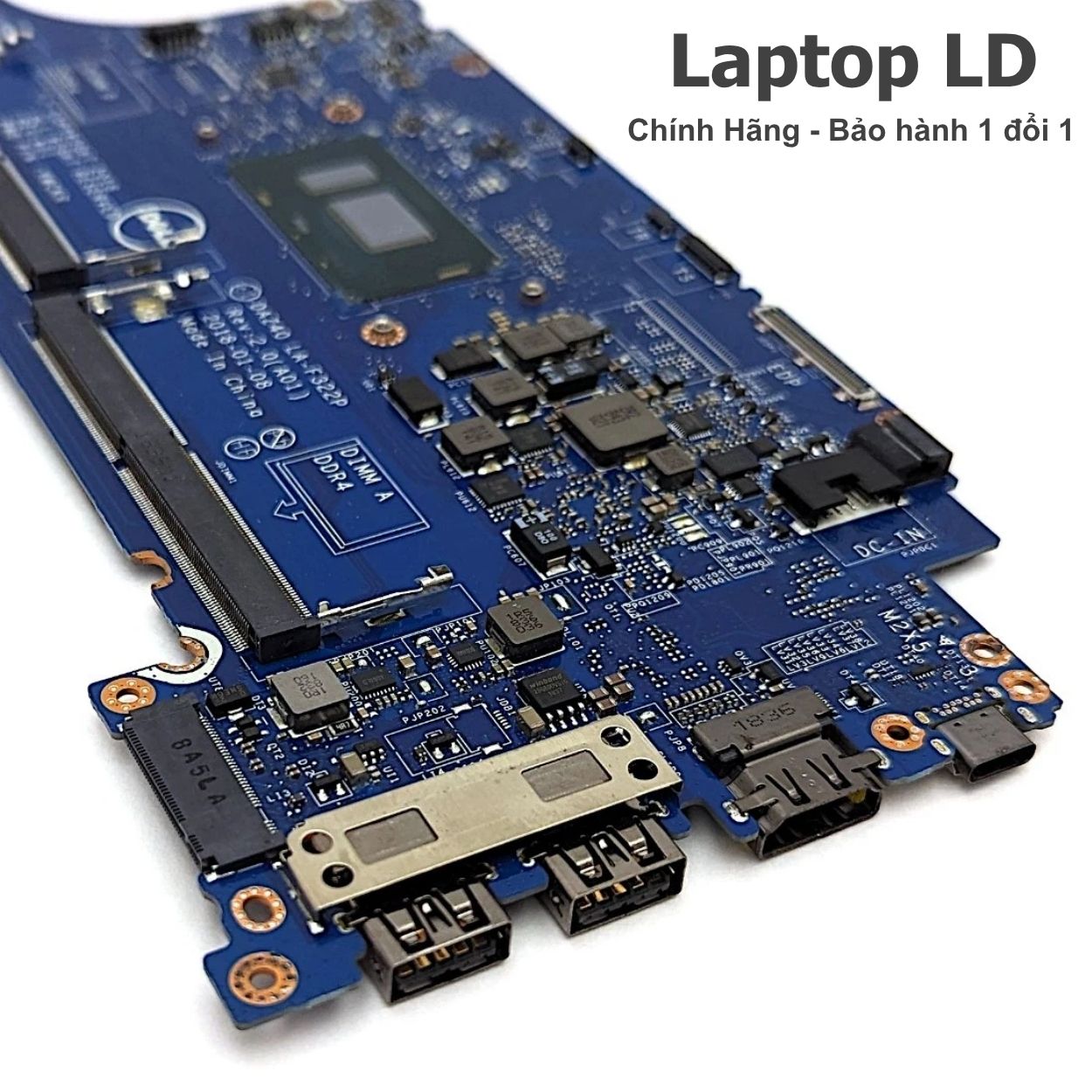

| Kết nối / I/O đặc trưng | 2 khe DDR4-2400 SO-DIMM; khe M.2 hỗ trợ SATA 2280 và PCIe Gen3 NVMe 2230/2280 tùy cấu hình; USB-C có DisplayPort và tùy chọn Thunderbolt 3; 3 USB-A; HDMI 1.4; RJ-45; audio; microSD; khe WLAN/WWAN riêng. |
| BIOS / firmware | Dell Latitude 7290/7390/7490 System BIOS hiện được Dell cung cấp ở version 1.44.0, phát hành 11/06/2025. Khi xử lý firmware cấp main cần dùng đúng image Latitude 7X90, sao lưu ROM cũ và giữ Service Tag/ME region khi phù hợp. |
| Tản nhiệt / adapter | Dell công bố adapter E5 65W hoặc 90W, 19.5V; bản Latitude 7490 UMA thường dùng 65W. Khi thay main phải lắp đúng quạt/heat sink và kiểm tra nhận diện adapter trong BIOS trước khi chạy tải. |
| Ghi chú cấu hình | Core i5-8350U và Intel UHD Graphics 620 được hàn trực tiếp trên main. RAM DDR4 SO-DIMM, SSD M.2, WLAN và WWAN là linh kiện rời. Thunderbolt 3, WWAN, Smart Card và một số option bảo mật phụ thuộc cấu hình chassis. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| LA-F321P — i5-8350U UMA | Intel Core i5-8350U · UHD 620 | 2 khe DDR4-2400 · tối đa 32GB | Compal LA-F321P · DP/N tiêu biểu 0C56HH / 03MK2N · cần đúng revision/tem part |
| LA-F322P — i5-8350U UMA | Intel Core i5-8350U · UHD 620 | 2 khe DDR4-2400 · tối đa 32GB | Compal LA-F322P · DP/N tiêu biểu 0YKF3V / 0MP4DV · không gộp part với LA-F321P |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter Dell, jack nguồn, pin, nguồn chờ, mạch sạc hoặc chạm chập trên main. | Thử adapter Dell đúng chuẩn, cô lập pin và thiết bị rời; kiểm tra nguồn đầu vào, 3V/5V chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM/khe SO-DIMM, BIOS/ME, màn hình/cáp eDP, nguồn CPU hoặc lỗi phần cứng trên bo. | Thử RAM tốt ở từng khe, kiểm tra màn ngoài qua HDMI/USB-C và trạng thái POST; xác minh BIOS đúng Latitude 7X90 trước khi khoanh vùng CPU hoặc đường màn hình. |
| Không nhận RAM hoặc chỉ nhận một khe SO-DIMM | Thanh RAM, tiếp xúc khe, nguồn bộ nhớ, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Dùng RAM DDR4-2400 đã biết tốt, đổi chéo hai khe và kiểm tra dung lượng trong BIOS để phân biệt lỗi module, socket hay đường RAM trên main. |
| Không nhận SSD M.2 hoặc lỗi boot | SSD, socket M.2, chuẩn SATA/NVMe không phù hợp, nguồn cấp, đường PCIe/SATA hoặc thiết lập BIOS. | Thử SSD M.2 đúng chuẩn đã biết tốt, kiểm tra BIOS/RAID-AHCI và socket; Latitude 7490 hỗ trợ cả M.2 SATA và PCIe nên phải xác định đúng loại ổ. |
| Không sạc pin hoặc BIOS báo không nhận adapter | Adapter Dell, chân ID, jack nguồn, pin hoặc mạch sạc trên main. | Thử adapter Dell 65W/90W chính xác, kiểm tra BIOS có nhận công suất adapter và đo đường ID/nguồn trước khi kết luận mạch sạc. |
| Mất USB-C/Thunderbolt, HDMI, LAN hoặc thiết bị ngoại vi chập chờn | Driver/BIOS, cổng vật lý, controller USB-C/Thunderbolt, nguồn I/O hoặc đường tín hiệu trên main. | Cập nhật BIOS/driver phù hợp, kiểm tra từng cổng với thiết bị/cáp đã biết tốt và xác nhận máy có option Thunderbolt 3 trước khi khoanh vùng controller/main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Đối chiếu chính xác LA-F321P hay LA-F322P, Dell DP/N và revision; chuyển đúng RAM, SSD, WLAN/WWAN và cụm tản nhiệt từ máy cũ. Sau lắp vào BIOS xác nhận i5-8350U, RAM, SSD và adapter rồi kiểm tra HDMI, USB-A, USB-C/Thunderbolt nếu có, LAN, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Latitude 7490 i5-8350U LA-F321P LA-F322P
LA-F321P và LA-F322P có đều dùng được Core i5-8350U trên Latitude 7490 không?
Có. Cả hai PCB đều đã được xác minh có phiên bản Intel Core i5-8350U và Intel UHD Graphics 620 UMA cho Latitude 7490. Tuy nhiên Dell DP/N và revision khác nhau nên vẫn cần đối chiếu tem part và hình main cũ trước khi thay.
RAM của Latitude 7490 nâng tối đa bao nhiêu?
Dell công bố Latitude 7490 có 2 khe SO-DIMM DDR4-2400 và hỗ trợ tối đa 32GB theo cấu hình 2×16GB.
Latitude 7490 dùng SSD SATA hay NVMe?
Dell hỗ trợ cả M.2 SATA 2280 và M.2 PCIe Gen3 NVMe; tài liệu còn liệt kê M.2 2230 PCIe ở một số cấu hình. Vì vậy cần kiểm tra đúng ổ và bracket/thermal plate trước khi lắp.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM, SSD, sạc, hình ảnh, USB-C, LAN và các cổng trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
