Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude 3400 / Latitude 3500
- Mã main
- 17938-1
- CPU
- Intel Core i5-8265U
- GPU / VGA
- Intel UHD Graphics 620
- RAM
- 2 khe SO-DIMM DDR4-2400
- Lưu trữ
- M.2 2230/2280 PCIe 3.0 x4 NVMe + SATA 2.5″
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

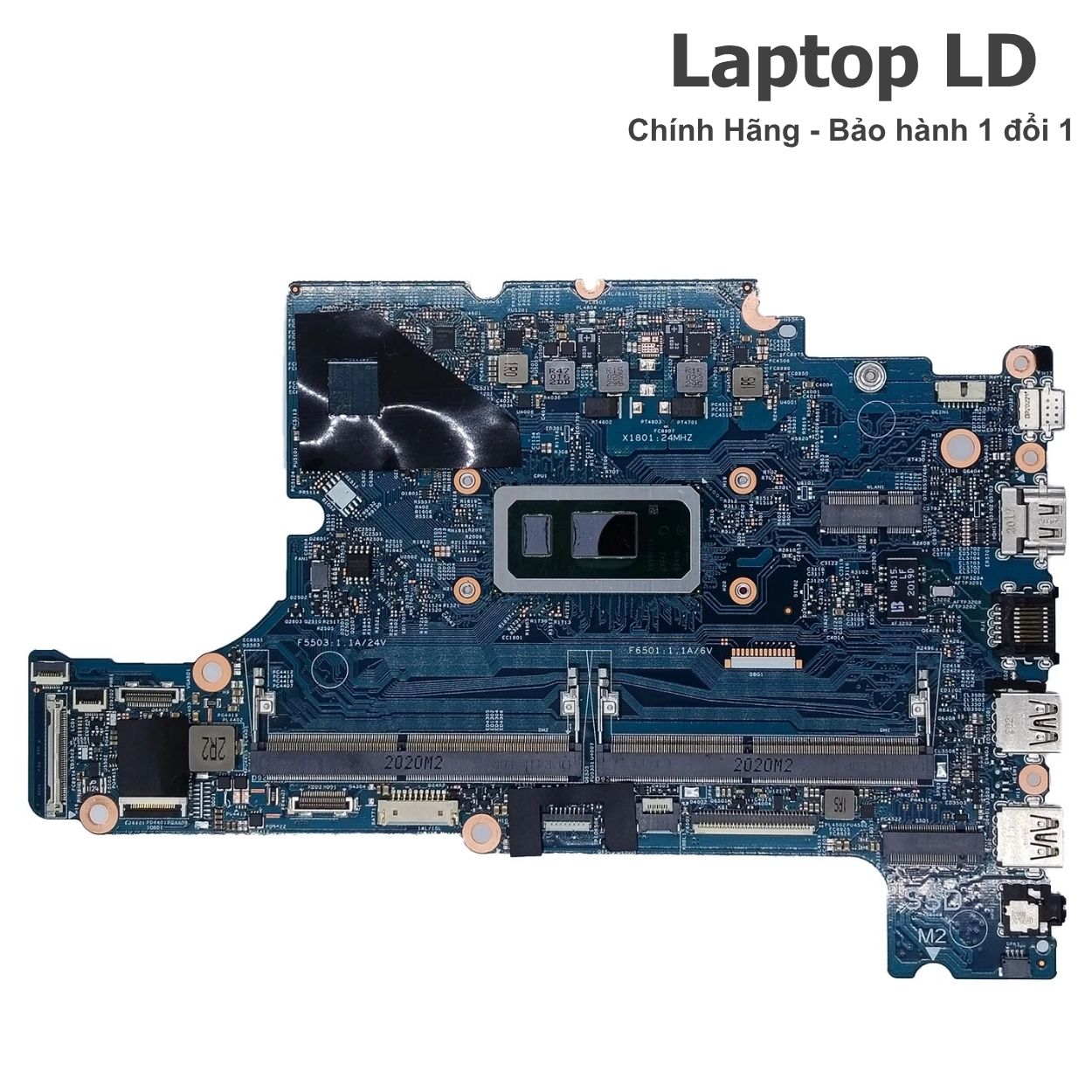

Main Dell Latitude 3400 / 3500 | Core i5-8265U | 17938-1 | Dell P/N K3FRD
Mainboard Wistron BOLT-L UMA cho Dell Latitude 3400 và Latitude 3500, tích hợp Intel Core i5-8265U cùng Intel UHD Graphics 620. Phiên bản trong bài được nhận diện bằng PCB 17938-1 và Dell P/N K3FRD; đây là bản UMA, không có NVIDIA GeForce MX130 hàn trên bo.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã 17938-1, Dell P/N K3FRD, CPU và bố trí cổng/đầu nối trước khi gửi hàng.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản trong bài là BOLT-L UMA dùng Core i5-8265U và Intel UHD Graphics 620; cùng họ Latitude 3400/3500 còn có bo cấu hình CPU khác và bản discrete graphics, nên PCB cùng Dell part là hai dấu nhận diện quan trọng.

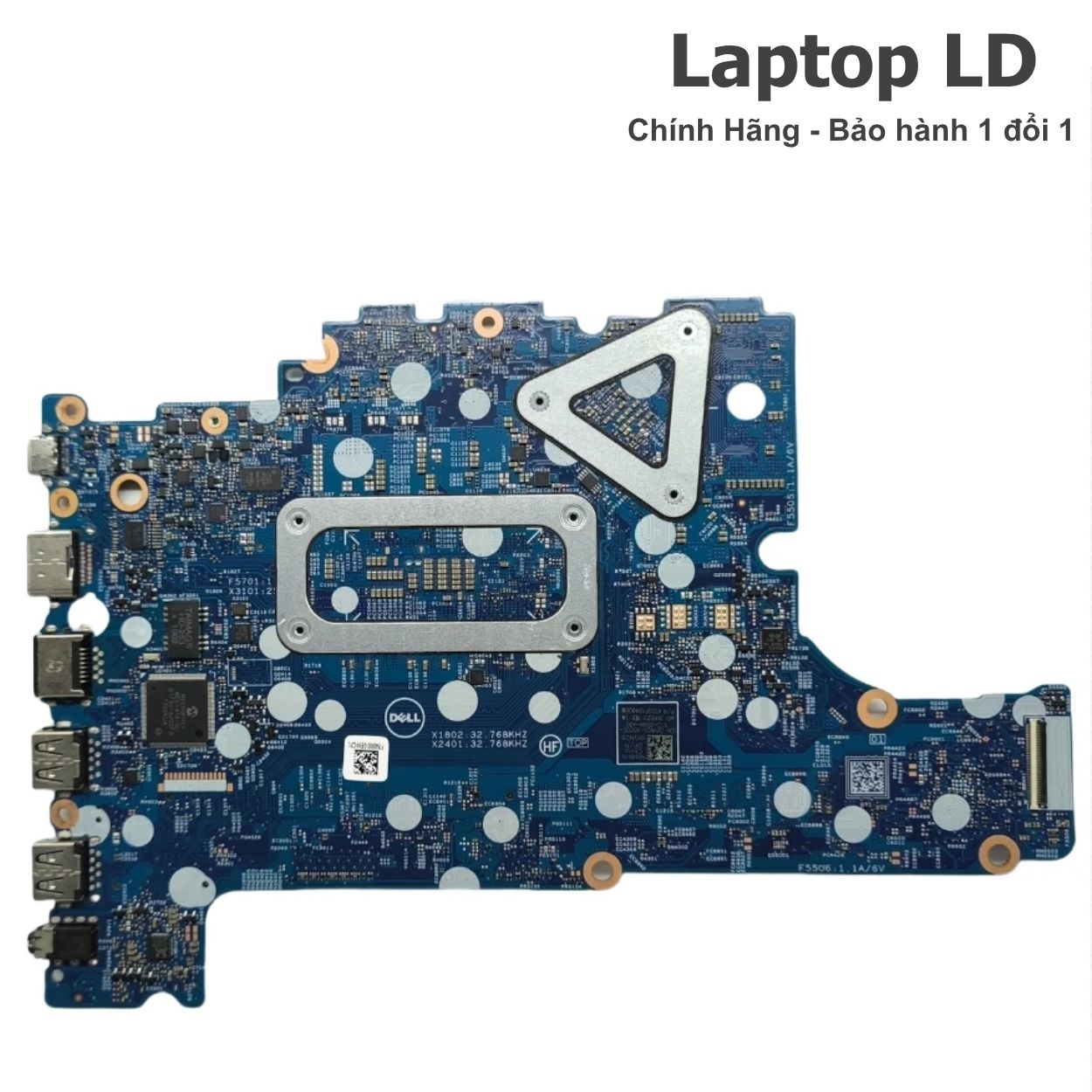

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude 3400 / Latitude 3500
- Mã main / PCB
- 17938-1
- CPU / SoC

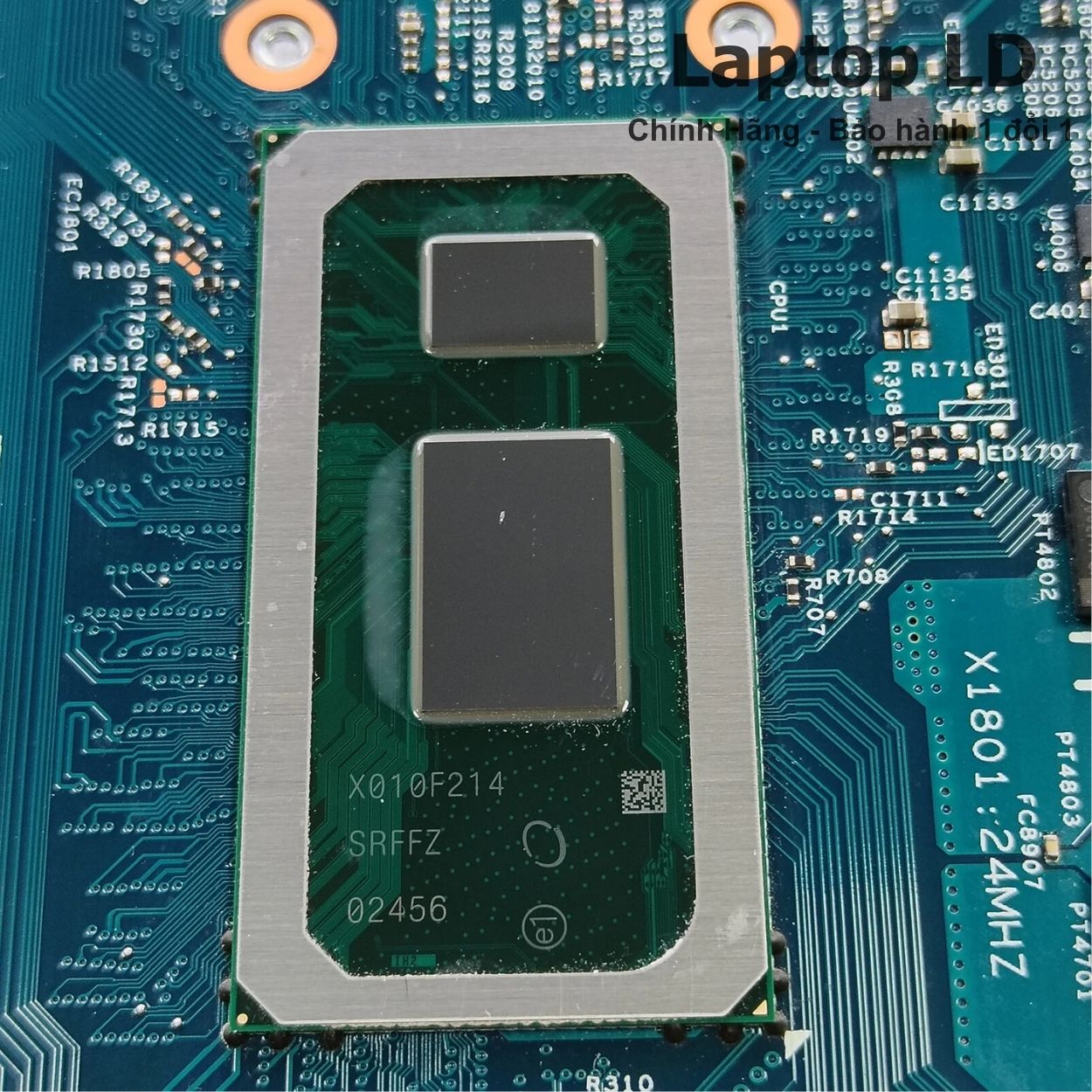

- Intel Core i5-8265U
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-2400 · tối đa 64GB
- GPU / VGA
- Intel UHD Graphics 620
- SSD / lưu trữ
- M.2 2230/2280 PCIe 3.0 x4 NVMe + SATA 2.5″
- Cổng ngoài

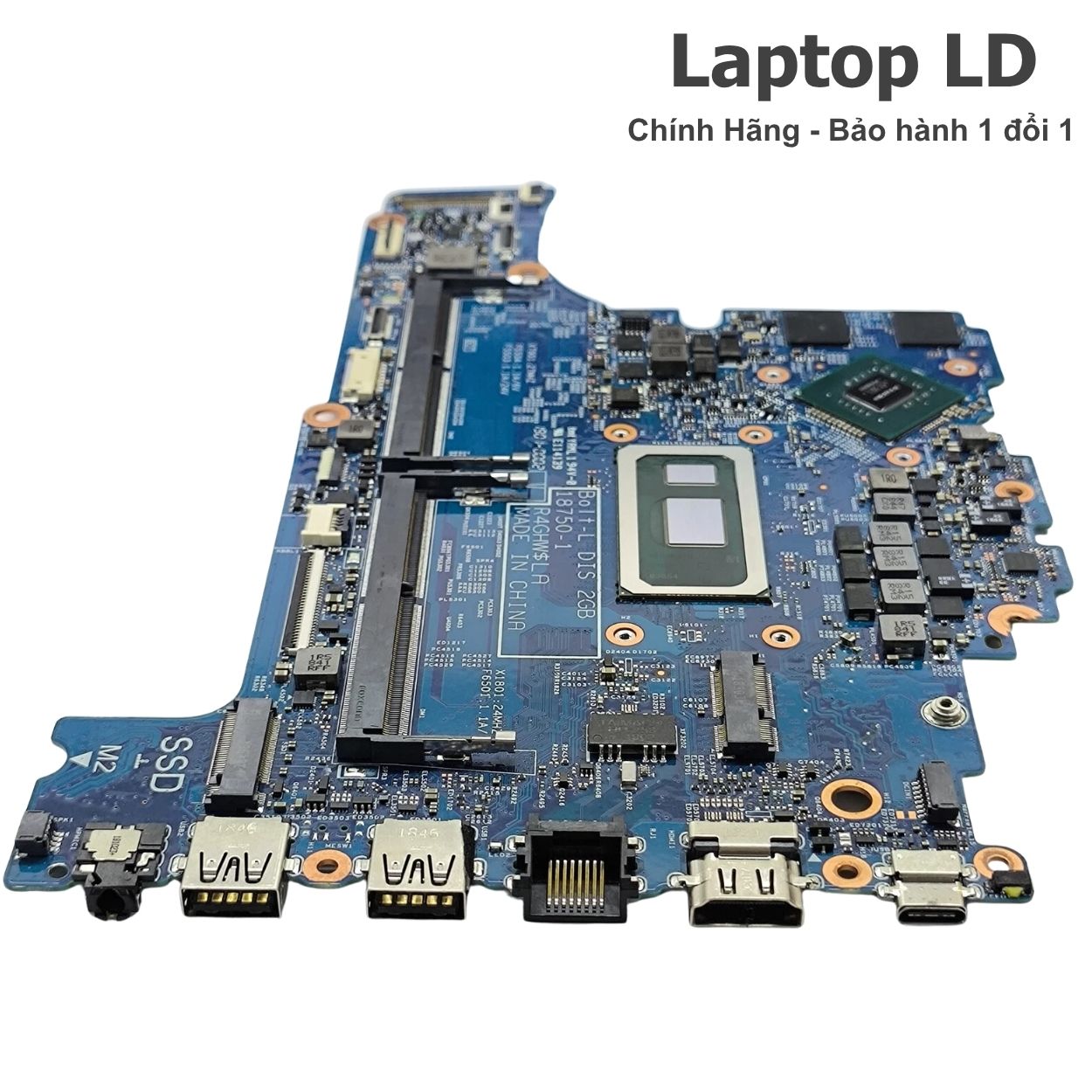

- 1× USB-C 3.1 Gen 1 hỗ trợ Power Delivery/DisplayPort; 2× USB 3.1 Gen 1 Type-A (1 PowerShare); 1× USB 2.0 Type-A; HDMI 1.4; VGA; RJ-45; audio combo; SD; cổng nguồn 4.5mm.
- Không dây
- Module WLAN rời; các tùy chọn gồm Qualcomm QCA9377/QCA61x4A, Intel Wireless-AC 9560 hoặc Intel Wi-Fi 6 AX200; Bluetooth 4.1/4.2/5.0 theo card tương ứng.
Thông số kỹ thuật bổ sung

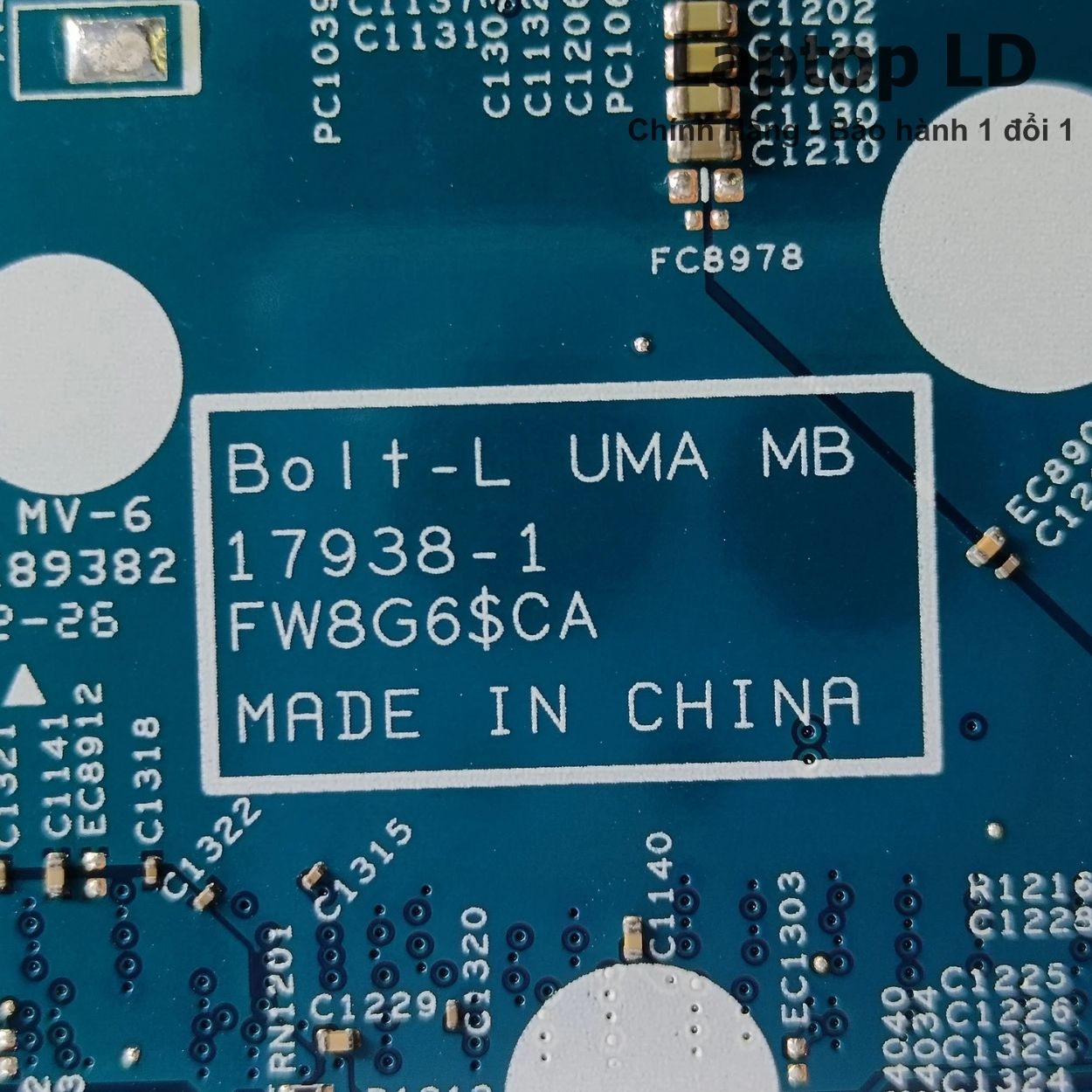

| Board revision | Wistron BOLT-L UMA · design package BOLT_WHL_UMA_A00 · PCB P/N 17938-1. |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell Manufacturer Part K3FRD / Dell Part CPL-K3FRD; trên bo thực tế thường ghi 0K3FRD / CN-0K3FRD. |
| Kết nối / I/O đặc trưng | 2 khe DDR4 SO-DIMM; M.2 2230/2280 PCIe Gen3 x4 NVMe; SATA 2.5″; USB-C có Power Delivery/DisplayPort; USB-A; HDMI 1.4; VGA; RJ-45; audio; SD. |
| BIOS / firmware | Dell Latitude 3400/3500 System BIOS; gói Dell đã xác minh 1.38.0 phát hành 13/05/2025. Schematic 17938-1 xác nhận EC MEC1416; khi xử lý BIOS cần dùng đúng firmware Latitude 3400/3500 và giữ Service Tag/DMI. |
| Tản nhiệt / adapter | Dell công bố các tùy chọn adapter 45W hoặc 65W đầu barrel 4.5mm, cùng adapter USB-C 65W/90W. Bản UMA i5-8265U dùng cụm tản nhiệt không có GPU MX130; khi thay main phải giữ đúng quạt/heatpipe theo chassis. |
| Ghi chú cấu hình | Core i5-8265U và Intel UHD Graphics 620 thuộc main 17938-1. RAM SO-DIMM, SSD/HDD và card Wi-Fi/Bluetooth là linh kiện rời, chỉ thuộc đơn hàng khi được ghi rõ. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — i5-8265U UMA | Intel Core i5-8265U | 2 khe DDR4-2400 SO-DIMM | 17938-1 · Dell P/N K3FRD · Intel UHD 620 |

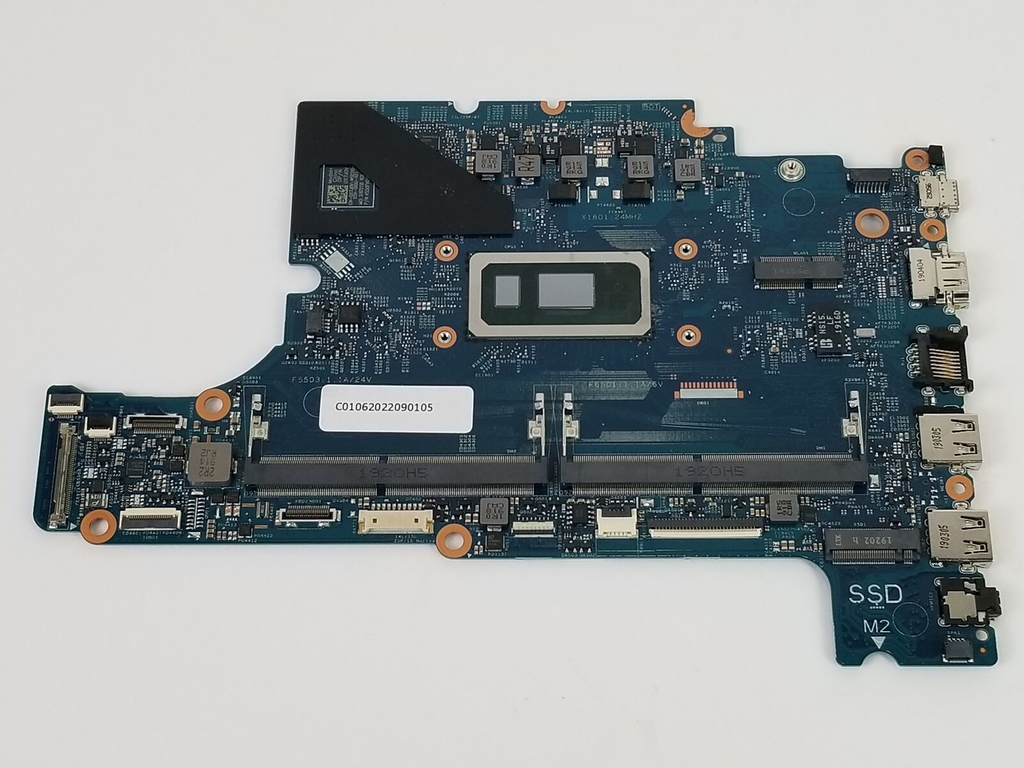

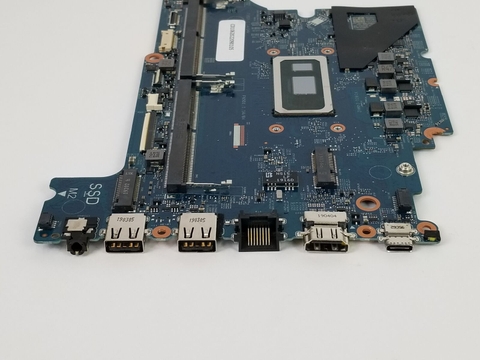

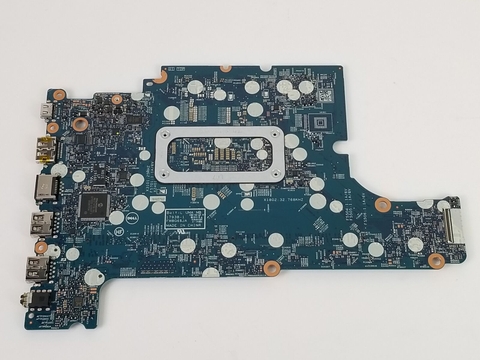

| Biến thể cùng PCB — i3-8145U UMA | Intel Core i3-8145U | 2 khe DDR4-2400 SO-DIMM | 17938-1 · Dell P/N X7J0V · CPU khác bản trong bài |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter, jack DC/USB-C, pin, nguồn chờ, mạch sạc hoặc chạm chập trên main. | Thử adapter Dell phù hợp, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM/khe SO-DIMM, BIOS/EC, màn hình/cáp eDP, nguồn CPU hoặc lỗi phần cứng trên bo. | Thử RAM tốt ở từng khe, kiểm tra màn ngoài qua HDMI/VGA/USB-C và trạng thái POST trước khi khoanh vùng BIOS, màn hình hay main. |
| Không nhận RAM hoặc chỉ nhận một khe SO-DIMM | Thanh RAM, tiếp xúc khe, nguồn bộ nhớ, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Dùng RAM đã biết tốt, đổi chéo hai khe và kiểm tra dung lượng trong BIOS để phân biệt lỗi module, socket hay đường RAM trên main. |
| Không nhận SSD M.2 hoặc ổ SATA 2.5″ | SSD/HDD, socket M.2, cáp SATA, nguồn lưu trữ, đường PCIe/SATA hoặc BIOS. | Thử ổ đã biết tốt, kiểm tra riêng M.2 và SATA, cáp/connector và chế độ lưu trữ trong BIOS trước khi xác định lỗi main. |
| Không sạc pin hoặc nhận adapter không ổn định | Adapter, jack 4.5mm/USB-C, pin, mạch sạc hoặc đường nhận diện nguồn. | Thử adapter Dell đúng chuẩn, kiểm tra jack/cổng USB-C và trạng thái adapter trong BIOS để tách lỗi nguồn ngoài với lỗi mạch sạc. |
| Treo, reset hoặc mất cổng/chức năng | Nhiệt độ, RAM/SSD, BIOS/driver, nguồn cục bộ hoặc mạch I/O trên main. | Theo dõi nhiệt, thử RAM/SSD tốt và kiểm tra từng cổng USB, HDMI, VGA, LAN để phân biệt lỗi linh kiện rời với lỗi bo. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt sạc, cô lập pin và chống tĩnh điện trước khi thao tác. Chuyển đúng RAM, SSD/HDD, WLAN và cụm tản nhiệt từ máy cũ; kiểm tra cáp màn hình, bàn phím/touchpad, loa, pin, DC-in và các board/cáp phụ trước khi cấp nguồn. Sau lắp vào BIOS xác nhận CPU, RAM, lưu trữ và adapter rồi kiểm tra USB-C, HDMI, VGA, LAN, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Latitude 3400 3500 i5-8265U 17938-1
Main 17938-1 này dùng cho Dell Latitude 3400 và 3500 nào?
Phiên bản trong bài dùng cho Dell Latitude 3400/3500 với Intel Core i5-8265U, PCB 17938-1 và Dell P/N K3FRD. Laptop LD hỗ trợ đối chiếu ảnh main cũ và tem Dell trước khi giao.
Main 17938-1 i5-8265U có NVIDIA MX130 không?
Không ở phiên bản trong bài. Tài liệu schematic xác nhận 17938-1 là BOLT-L UMA, nên GPU của main là Intel UHD Graphics 620 tích hợp; các máy Latitude 3400/3500 cấu hình MX130 dùng biến thể discrete graphics khác.
Làm sao kiểm tra đúng main K3FRD trước khi đặt?
Đối chiếu PCB 17938-1, CPU Intel Core i5-8265U và Dell P/N K3FRD/0K3FRD/CN-0K3FRD trên tem bo. Có thể gửi ảnh main cũ qua Zalo để kỹ thuật Laptop LD xác nhận giúp.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM, SSD/HDD, sạc, hình ảnh, cổng và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ kiểm tra sau khi lắp.
