Main Dell Inspiron N4020 | 09275-1
Dell Inspiron N4020 (dòng 14" phổ thông, đời Intel Arrandale) thường gặp các lỗi như không lên nguồn, bấm nguồn không phản hồi, quạt quay nháy rồi tắt, cắm sạc không nhận, màn hình đen, treo logo, hoặc lỗi I/O kiểu USB chập chờn, LAN rớt mạng, VGA không xuất hình. Với main laptop mã 09275-1 (bo mạch chủ laptop dòng Inspiron 14 N4020), nguyên nhân hay xoay quanh khối DC-in, mạch sạc, nguồn standby 3V/5V và “bệnh tuổi” như oxy hóa chân cổng, lỏng cổng USB/VGA, tản nhiệt bẩn – keo khô khiến lỗi dễ lặp nếu chỉ xử lý bề mặt. Đây là nhóm motherboard / mainboard laptop cần đối chiếu đúng mã 09275-1 để đảm bảo tương thích khung vỏ và cụm cổng.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 09275-1 cho Inspiron N4020.
- N4020 có cụm cổng cố định theo khung: 3× USB 2.0 + LAN RJ45 + VGA + khe thẻ 5-in-1 + audio + DC-in và ổ quang. Khi đặt mainboard laptop nên đối chiếu vị trí cụm cổng để khớp vỏ.
- Nên test nhanh theo checklist: nhận sạc, lên nguồn, nhận RAM/HDD, VGA, USB/LAN trước khi giao.
- Phù hợp lỗi lặp như không nguồn, không sạc, bật tắt, treo logo hoặc lỗi cổng I/O “lúc được lúc không”.
- Thay linh kiện + vệ sinh bụi + thay keo tản chuẩn + kiểm tra jack sạc/DC-in và kiểm tra cụm cổng USB/VGA/LAN.
- Chạy test tải, test sạc-xả và test cổng theo thời gian để hạn chế lỗi “lắp xong ok nhưng dùng lại phát sinh”.
Mua 09275-1: đúng mã – đúng cổng – đúng N4020
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: 09275-1
- Dòng: Inspiron N4020
- Cần đối chiếu: DC-in, USB/LAN, VGA, khe thẻ 5-in-1 và vị trí lỗ bắt tản
Hợp máy không nguồn/không sạc, bật tắt, treo logo hoặc lỗi cổng theo thời gian.
- Kiểm tra đường DC-in & mạch sạc trước/sau khi thay
- Vệ sinh tản + thay keo, test nhiệt & tải
- Test VGA + USB/LAN theo checklist thực tế N4020
Gọi/nhắn để đối chiếu đúng mã 09275-1 theo Inspiron N4020, kiểm tra tình trạng cổng và báo giá theo tình trạng thực tế.

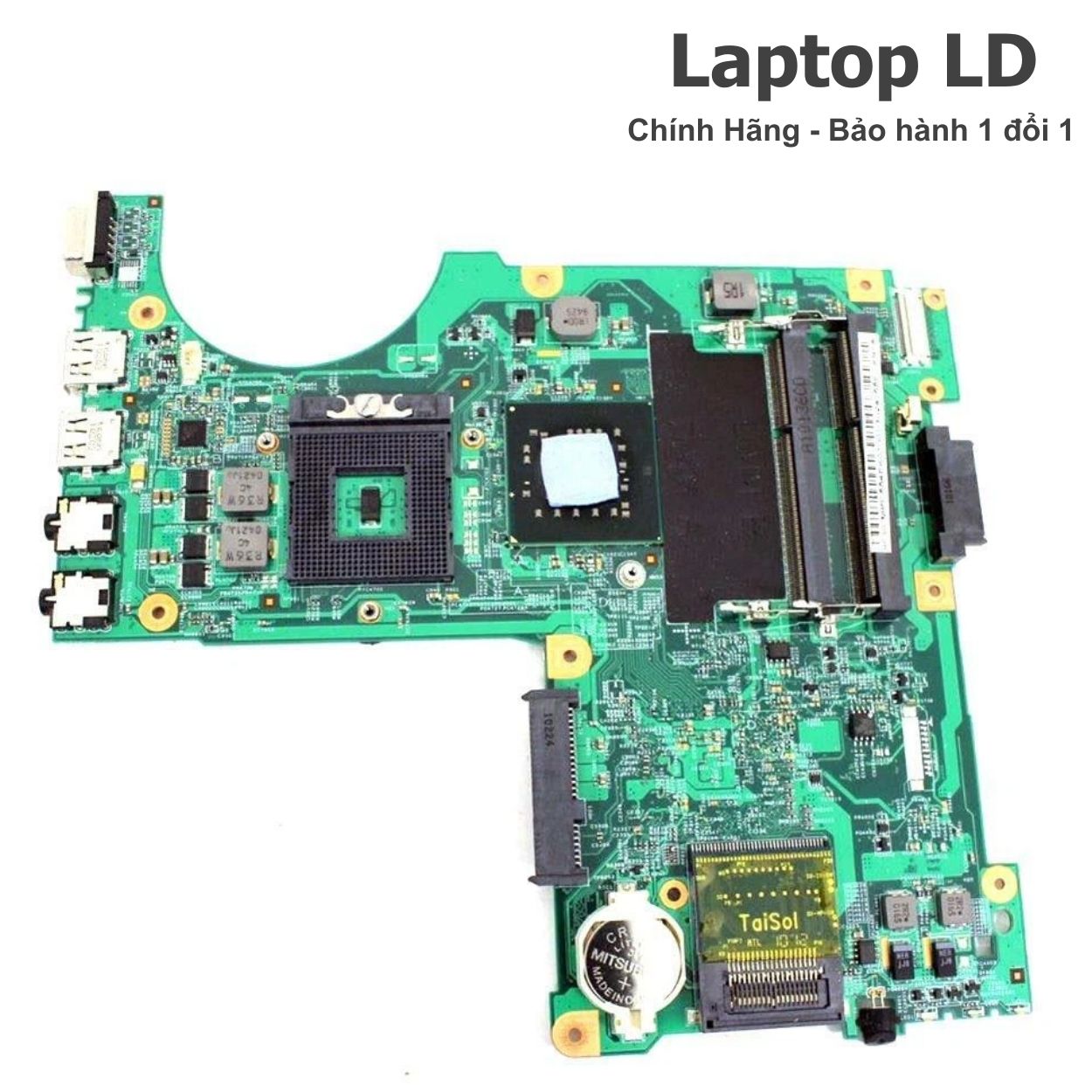

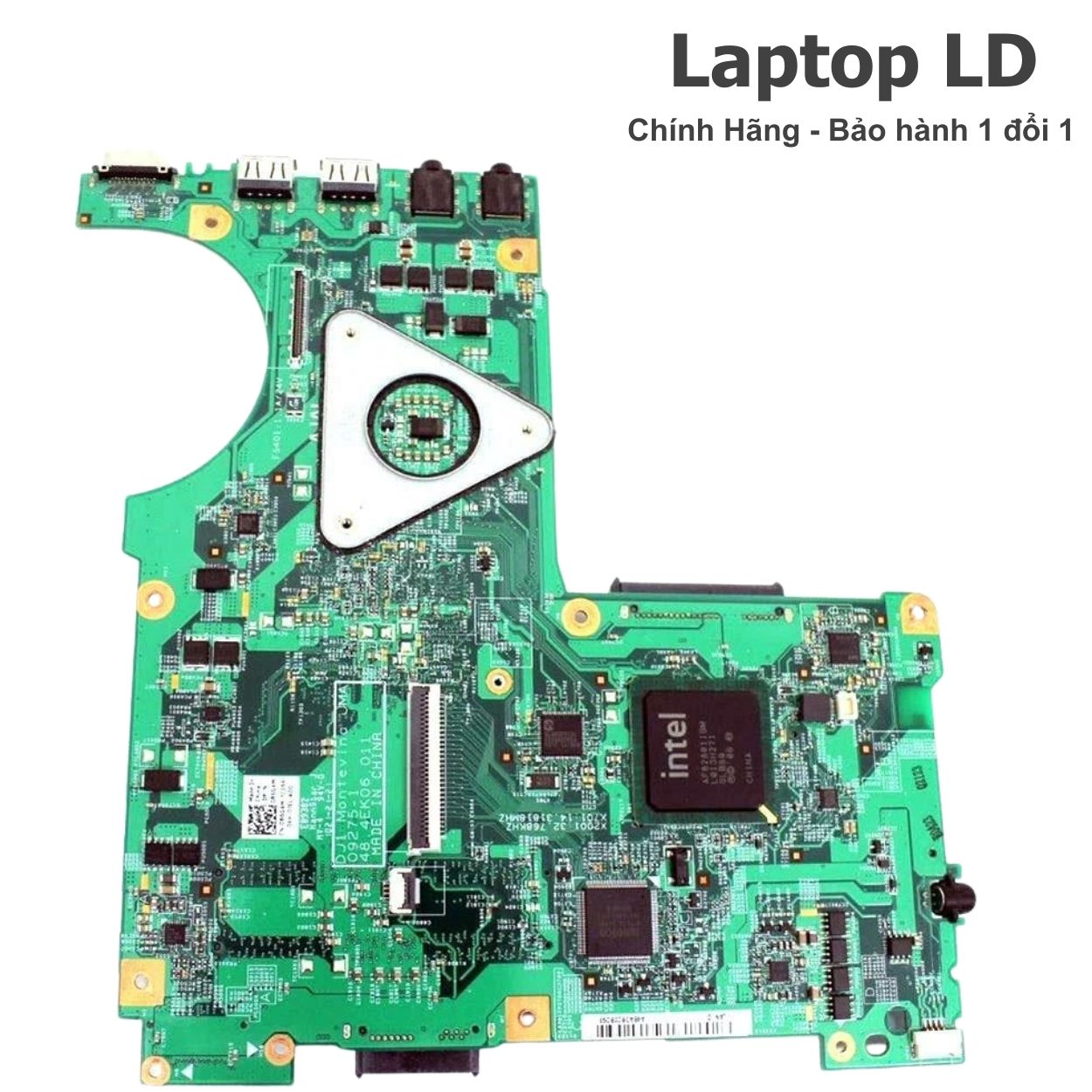

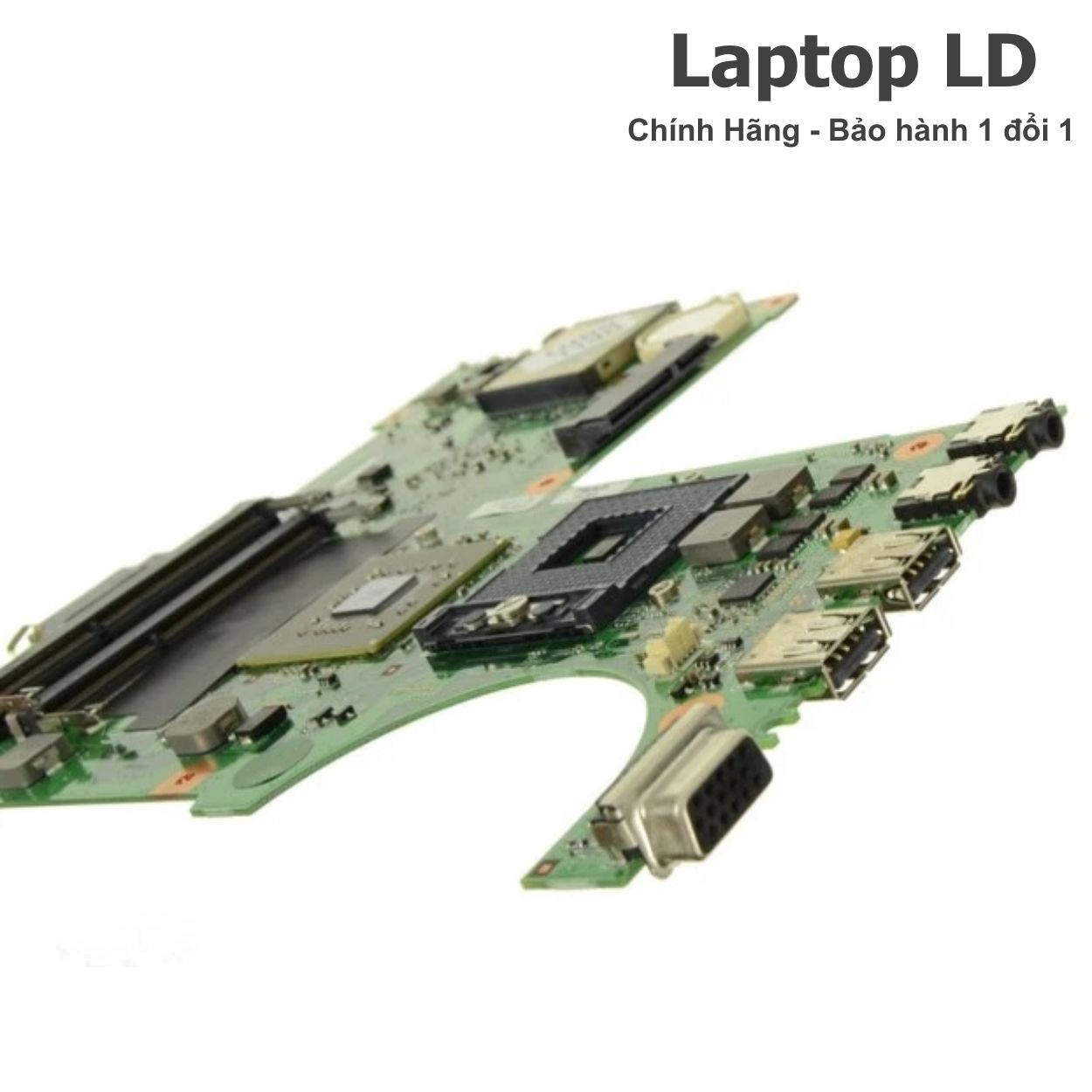

Hình ảnh tham khảo (09275-1 & cụm cổng)
- Sạc chập chờn theo tư thế: N4020 hay gặp jack DC-in rơ, tiếp xúc kém; test vừa sạc vừa xoay nhẹ đầu cắm 15–20 phút để bắt bệnh “rụng sạc khi chạm dây”.
- Quạt quay nháy rồi tắt: thường do standby 3V/5V không vững hoặc chập tải nhánh 5V USB; nên tháo hết thiết bị ngoại vi, test tối giản rồi mới khoanh vùng sâu.
- Màn hình đen nhưng đèn nguồn vẫn sáng: ngoài LCD/cáp, N4020 hay lỗi tiếp xúc RAM; vệ sinh khe RAM, đổi khe và test từng thanh trước khi kết luận lỗi main laptop.
- VGA không ra hình: hay do chân cổng VGA oxy hóa/lỏng mass; nên test xuất VGA liên tục 10–15 phút và rung nhẹ đầu cắm để phát hiện rớt hình.
- Treo logo / vào Windows chậm: nhiều ca do HDD yếu hoặc cáp SATA lỏng; cần test SSD khác + kiểm tra cáp trước khi quy lỗi motherboard.
- USB rớt khi copy nặng: bệnh “tải mới rớt” thường do cổng USB lỏng hoặc nhánh 5V USB yếu; bắt buộc test copy file lớn 10–20 phút.
- LAN rớt mạng khi tải: RJ45 mòn/oxy hóa; test ping + transfer 10–15 phút để thấy lỗi khi tải hoặc khi rung dây mạng.
- Nóng sập sau 10–25 phút: tản bẩn/keo khô là lỗi phổ biến; sau vệ sinh vẫn sập thì khoanh vùng VRM/nguồn theo nhiệt, chạy tải 20–30 phút để xác nhận.
- Oxy hóa quanh cụm cổng: N4020 dùng lâu dễ “ăn mòn” chân cổng USB/VGA; cần kiểm tra kỹ trước khi ráp hoàn thiện để tránh lỗi tái diễn.
Thông số kỹ thuật Dell Inspiron N4020 (09275-1)
| Mã | 09275-1 |
|---|---|
| Dòng máy | Dell Inspiron N4020 (14") |
| Nền tảng | Intel Arrandale + chipset Intel HM57 |
| CPU | Intel Core i3/i5 đời 1 (Arrandale, socket rPGA989) • hỗ trợ Pentium/P-series cùng nền tảng |
| GPU | Đồ họa tích hợp Intel HD Graphics (UMA) |
| RAM | DDR3 SO-DIMM (2 khe) |
| Lưu trữ | HDD/SSD 2.5" SATA |
| Màn hình | 14" HD 1366×768 (LVDS) |
| Cổng kết nối | 3× USB 2.0 • LAN RJ45 (10/100) • VGA • audio (tai nghe & mic) • khe thẻ 5-in-1 • DC-in |
| Ổ đĩa | Ổ quang DVD±RW |
| Kết nối | Wi-Fi chuẩn 802.11 b/g/n • Bluetooth |
| Adapter | Adapter Dell đầu kim (DC-in) |
Lưu ý: Khi đặt bo mạch chủ laptop 09275-1 cho N4020, nên đối chiếu ảnh cụm cổng và mã in trên main để đảm bảo đúng layout (DC-in/USB/LAN/VGA/khe thẻ) trước khi lắp.
Khi nào nên thay linh kiện 09275-1 cho Dell N4020?
Không phải lỗi nào cũng cần thay mainboard laptop. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không nhận hoặc chập chờn theo tư thế; đã thử adapter đúng chuẩn nhưng vẫn rớt sạc.
- Nhấn nguồn không phản hồi, hoặc quạt quay nháy rồi tắt lặp lại (tối giản vẫn không qua).
- Màn hình đen lặp lại dù đã test RAM/cáp màn cơ bản.
- Treo logo/khởi động lặp lại dù đã test SSD khác + kiểm tra cáp SATA.
- USB/LAN lỗi theo thời gian (copy nặng rớt USB, transfer LAN rớt mạng) dù đã vệ sinh cổng.
- Có dấu hiệu ẩm/oxy hóa lan, ăn mòn quanh cổng hoặc vùng nguồn gây lỗi chập chờn.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 09275-1: phương án nào hợp lý hơn?
- Jack DC-in lỏng/bẩn: thay jack hoặc hàn lại chuẩn, test sạc 15–20 phút ổn định.
- Nóng sập do bụi/keo khô: vệ sinh tản + thay keo, chạy tải kiểm tra.
- Treo logo do HDD yếu/cáp lỏng: thay HDD/SSD hoặc thay cáp SATA.
- Không lên nguồn/bật tắt do standby suy hoặc chập tải nhánh 5V/USB khó ổn định.
- Không sạc do mạch sạc/IC sạc lỗi sâu, tái diễn theo thời gian dù đã xử lý jack.
- Oxy hóa lan, nhiều cổng I/O lỗi đồng thời hoặc board ăn mòn nặng.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter đúng chuẩn → test xoay đầu sạc 15–20 phút → kiểm tra/thay jack DC-in → test tối giản (rút HDD, rút thiết bị USB ngoại vi, tháo bớt RAM) → vệ sinh cổng USB → test từng khe RAM → test SSD khác + cáp SATA → chạy tải 20–30 phút kiểm tra ổn định.
Gợi ý quyết định: nếu đã xử lý jack/tản/RAM/SSD mà vẫn bật tắt hoặc không sạc lặp, nên kiểm tra sâu và cân nhắc thay đúng mã 09275-1.
Lỗi đặc thù trên N4020 (09275-1)
- Sạc chập chờn theo tư thế: jack DC-in rơ, mối hàn yếu hoặc tiếp xúc cổng kém do dùng lâu.
- Quạt quay nháy rồi tắt: standby 3V/5V không vững, chập tải nhánh 5V USB hoặc nguồn CPU không ổn định.
- Màn hình đen: RAM tiếp xúc kém, cáp màn, hoặc nhánh xuất hình trên board suy.
- Treo logo / khởi động vòng lặp: HDD yếu, cáp SATA lỏng hoặc nguồn lưu trữ không ổn.
- USB rớt khi copy nặng: cổng lỏng/oxy hóa hoặc nhánh cấp 5V USB yếu.
- LAN rớt mạng khi tải: RJ45 mòn/oxy hóa, mạch mạng chập chờn theo rung dây.
- VGA chập chờn: chân cổng VGA lỏng/oxy hóa, mass cổng kém gây rớt hình theo rung.
- Nóng sập: tản bẩn/keo khô; nếu nhiệt không cao vẫn sập, nghi VRM/nguồn theo nhiệt.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / vào chập chờn |
|---|---|
| Nguyên nhân | Adapter sai công suất • jack DC-in rơ/oxy hóa • mạch sạc lỗi sâu |
| Cách khoanh vùng | Thử adapter đúng chuẩn → test xoay đầu sạc 15–20 phút → kiểm tra/thay jack → nếu vẫn lỗi, kiểm tra sâu phần sạc |
| Triệu chứng | Quạt quay nháy rồi tắt / bật lên rồi tắt |
| Nguyên nhân | Nguồn standby 3V/5V suy • chập nhánh 5V USB • nguồn CPU không ổn định |
| Cách khoanh vùng | Test tối giản (rút HDD, rút USB ngoại vi, tháo bớt RAM) → vệ sinh cổng → nếu vẫn tắt, khoanh vùng standby/chập tải |
| Triệu chứng | Nóng sập khi chạy |
| Nguyên nhân | Bụi tản + keo khô • quạt yếu • VRM suy theo nhiệt |
| Cách khoanh vùng | Vệ sinh tản + thay keo → chạy tải 20–30 phút → nếu vẫn sập dù nhiệt không quá cao, khoanh vùng VRM/nguồn |
| Triệu chứng | Treo logo / vào Windows chậm |
| Nguyên nhân | HDD yếu • cáp SATA lỏng • nguồn lưu trữ không ổn |
| Cách khoanh vùng | Test SSD khác → thay cáp SATA → reset BIOS → restart vài lần → nếu vẫn lặp, kiểm tra nhánh lưu trữ |
| Triệu chứng | USB rớt thiết bị khi copy nặng / LAN rớt khi tải |
| Nguyên nhân | Cổng I/O lỏng/oxy hóa • nhánh cấp 5V USB yếu • RJ45 mòn/tiếp xúc kém |
| Cách khoanh vùng | Vệ sinh cổng → test USB copy file lớn 10–20 phút → test LAN transfer 10–15 phút → theo dõi disconnect/reconnect khi tải |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin (nếu tháo rời) và xả điện.
- Tháo đáy máy đúng vị trí ốc; lưu ý cáp phím/touchpad và cáp loa của dòng N4020.
- Tháo RAM/HDD và các cáp: màn hình, bàn phím, touchpad, loa, Wi-Fi, DC-in… theo máy.
- Kiểm tra/vệ sinh khu vực jack DC-in và cụm cổng USB/VGA/LAN; xử lý oxy hóa nếu có.
- Lắp đúng phiên bản 09275-1; test sơ bộ: nhận sạc, lên nguồn, nhận RAM/HDD.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt, USB/LAN, VGA, âm thanh.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “rụng sạc theo tư thế” hoặc “copy nặng mới rớt USB”.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định 15–20 phút; xoay nhẹ đầu sạc không rớt.
- Test nguồn: bật/tắt nhiều lần; không lỗi quạt quay nháy rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB: cắm ổ cứng ngoài, copy file lớn 10–20 phút.
- Test LAN: ping & transfer 10–15 phút để bắt lỗi chập chờn khi tải.
- Test VGA: xuất hình liên tục 10–15 phút; rung nhẹ dây để bắt lỗi tiếp xúc cổng.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
Giá linh kiện & giá thay Inspiron N4020
Giá 09275-1 (linh kiện)
Giá phụ thuộc tình trạng cổng (DC-in/VGA/USB/LAN), mức oxy hóa và tình trạng tổng thể. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist N4020.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho N4020 có lấy ngay không?
Nếu có sẵn đúng mã, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test nhiệt & test sạc/cổng theo thời gian để bắt lỗi chập chờn, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.8/10 (sạc ổn định khi xoay đầu sạc + VGA ổn định 15 phút + USB/LAN đạt khi tải + khởi động ổn định).
Khách làm kế toán: “Máy hay rớt sạc, bấm lên lúc được lúc không, copy USB một lúc là rớt. Thay xong sạc ổn, dùng cả buổi không tắt ngang.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm xoay đầu sạc, test tải 25 phút, test VGA 15 phút, test USB copy file lớn, test LAN transfer và kiểm tra cụm cổng trước khi bàn giao.”
Câu hỏi thường gặp
N4020 sạc chập chờn có phải luôn do board không?
Không hẳn. Dòng N4020 hay lỗi do jack DC-in rơ/oxy hóa hoặc mối hàn yếu. Nên test adapter đúng công suất, test xoay nhẹ đầu sạc 15–20 phút và kiểm tra/thay jack trước. Nếu đã xử lý phần jack mà vẫn không sạc, lúc đó mới ưu tiên kiểm tra sâu mạch sạc trên mainboard laptop.
VGA không ra hình thì cần loại trừ gì trước khi kết luận lỗi main?
Nên loại trừ dây VGA, màn ngoài và kiểm tra chân cổng VGA (oxy hóa/lỏng). Với N4020, nên test xuất VGA liên tục 10–15 phút và rung nhẹ đầu cắm để phát hiện lỗi tiếp xúc. Nếu đã loại trừ cáp/cổng mà vẫn không ra, mới khoanh vùng theo nhánh xuất hình trên bo mạch chủ laptop.
Nhận máy sau thay nên test gì quan trọng nhất?
Nên ưu tiên: test sạc 15–20 phút (kèm xoay nhẹ), test tải/nhiệt 20–30 phút, test USB copy file lớn 10–20 phút, test LAN transfer 10–15 phút và test VGA 10–15 phút theo checklist.
