Laptop LD • Main Dell Inspiron 7300 2-in-1
Thay main Dell Inspiron 7300 2-in-1 i5-10210U 19721-1 đúng mã
Đúng board 19721-1, CPU Intel Core i5-10210U, RAM 8GB LPDDR3-2133 onboard, Intel UHD Graphics tích hợp và Dell DP/N thường gặp 0Y3H95. Laptop LD hỗ trợ đối chiếu tem main, kiểm tra nguồn, sạc đầu tròn 65W, USB-C, HDMI 2.0, RAM hàn, SSD M.2 2230/2280, màn hình cảm ứng, bản lề 360°, camera và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- Dell DP/N 0Y3H95
- CPU i5-10210U
- RAM 8GB onboard
- Intel UHD Graphics
- HDMI 2.0
- Màn cảm ứng 360°
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo model Inspiron 7300 2-in-1 Silver, board 19721-1, Dell DP/N 0Y3H95, tài liệu Dell và thông số Intel. Tem Dell DP/N, revision PCB và cấu hình RAM phải được đối chiếu trực tiếp trên bo mạch trước khi giao hoặc lắp.

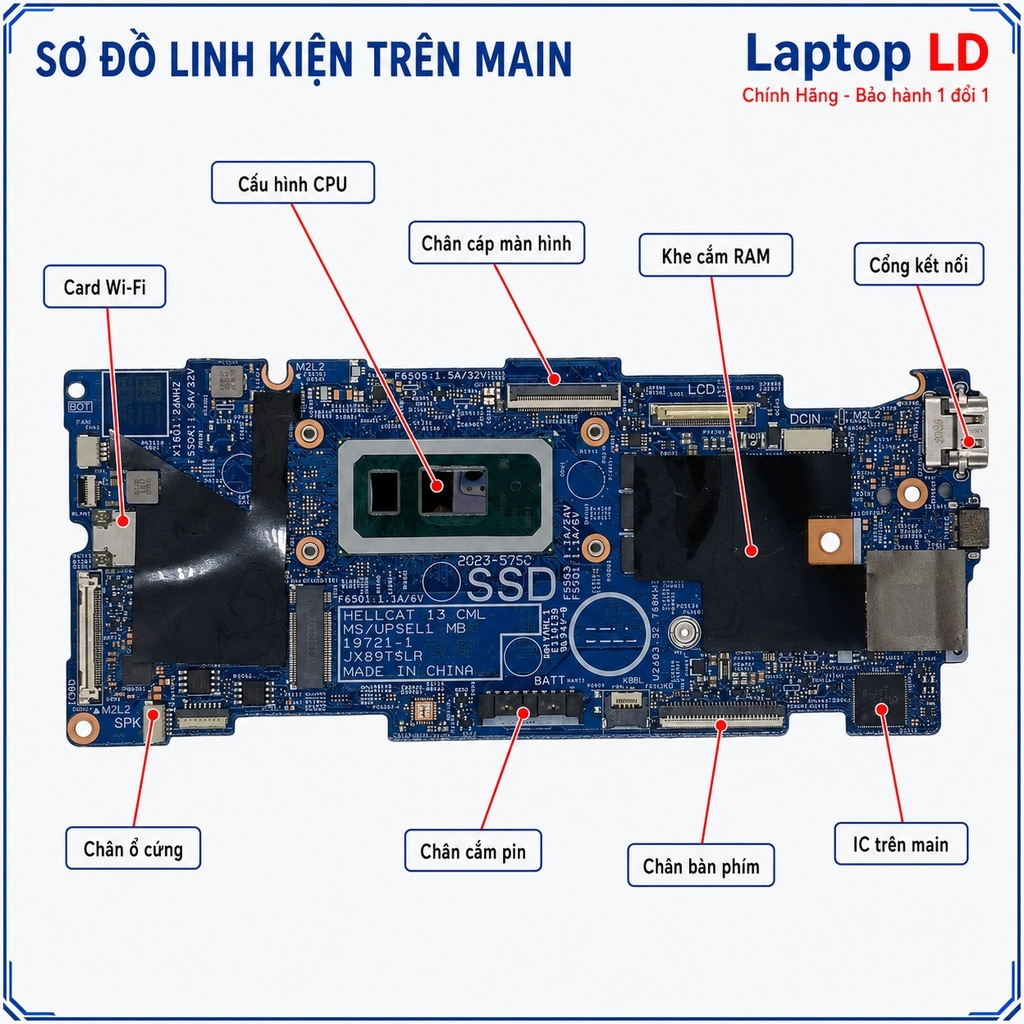

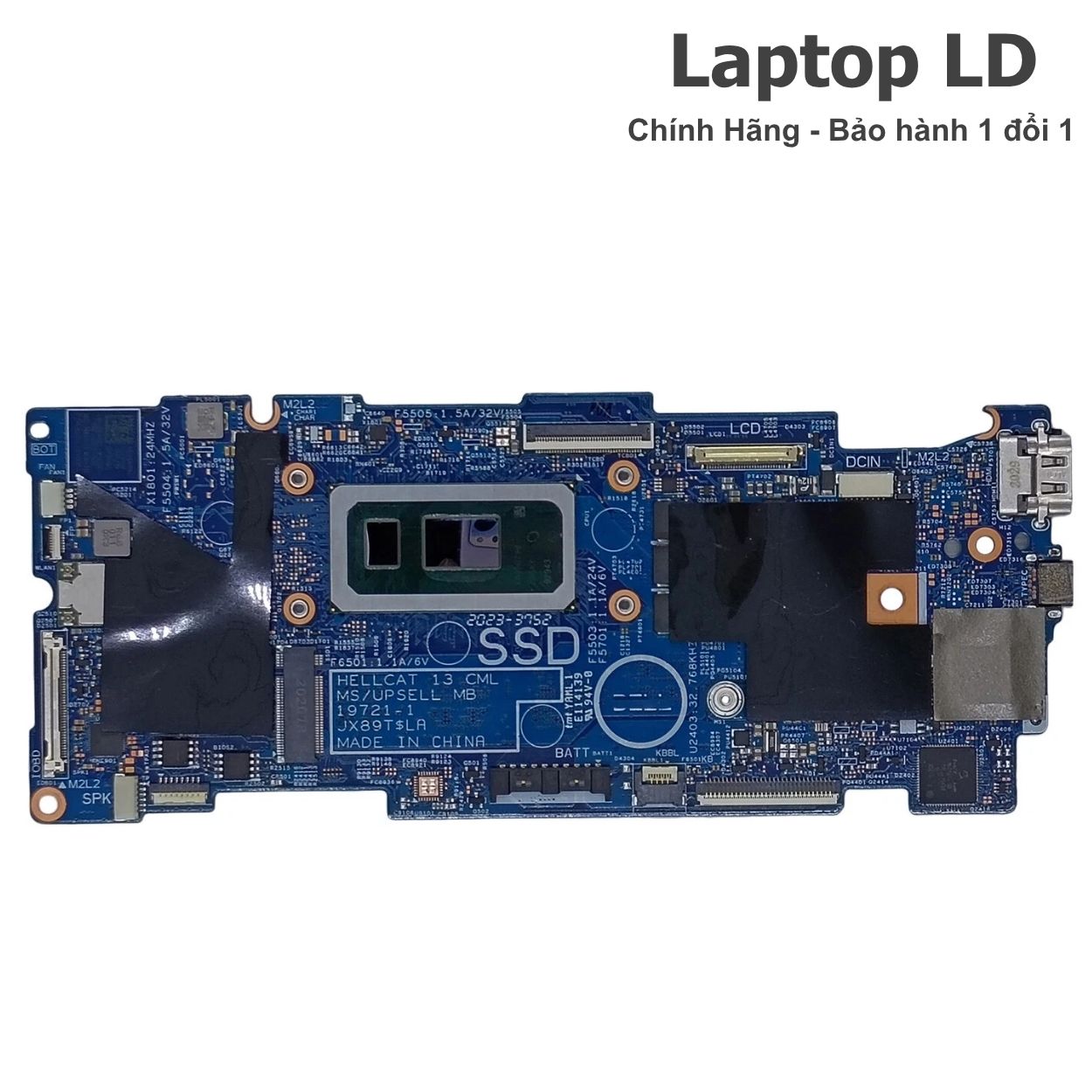

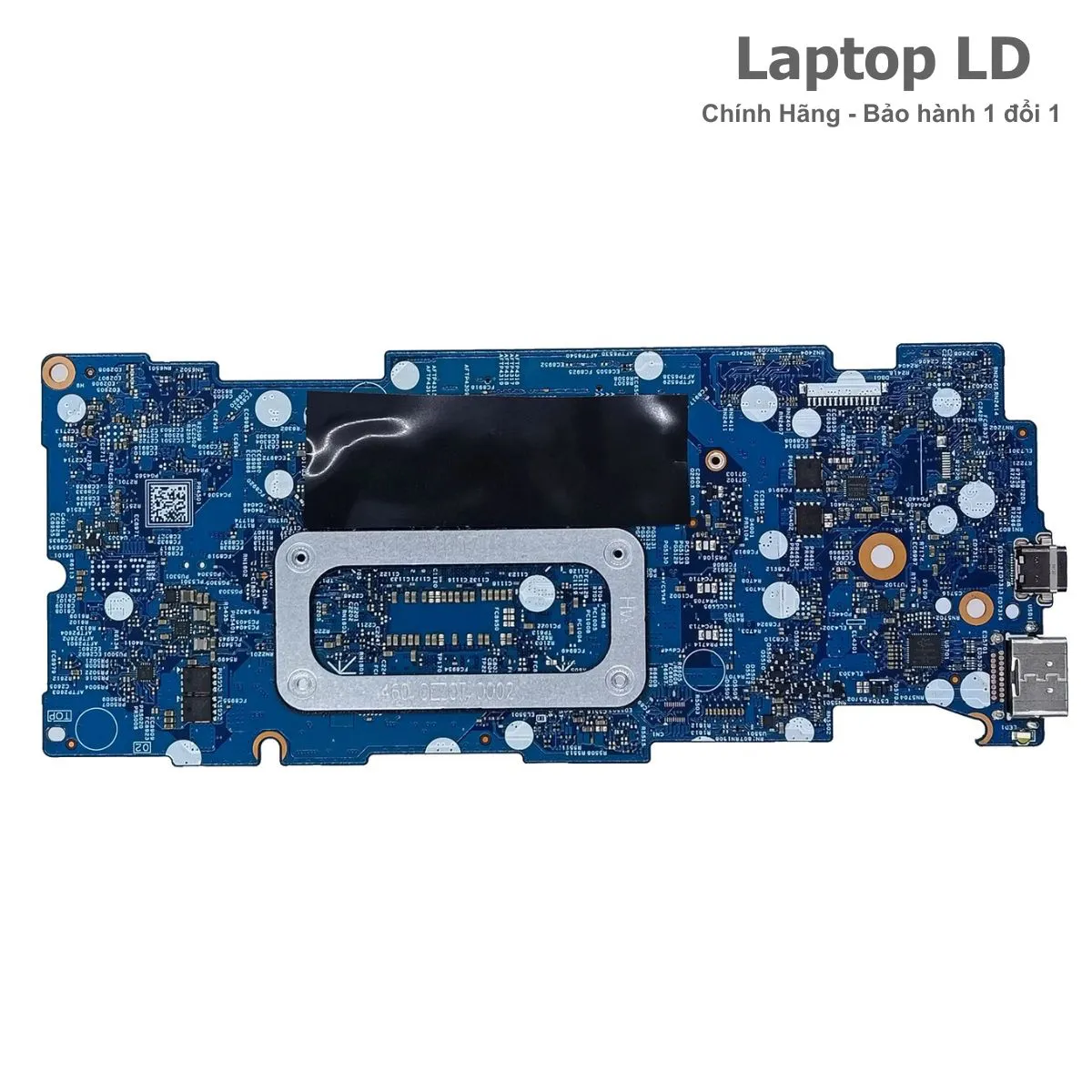

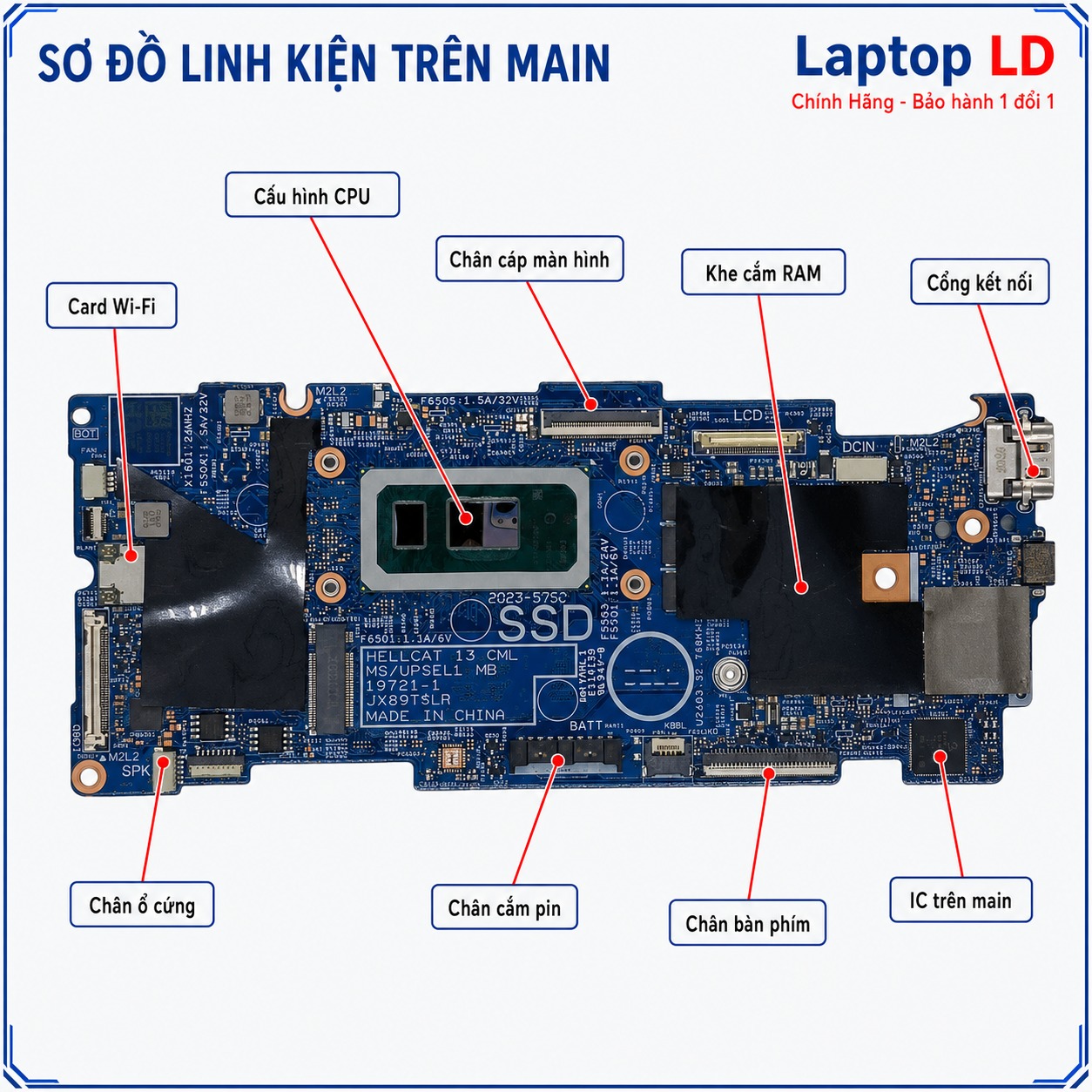

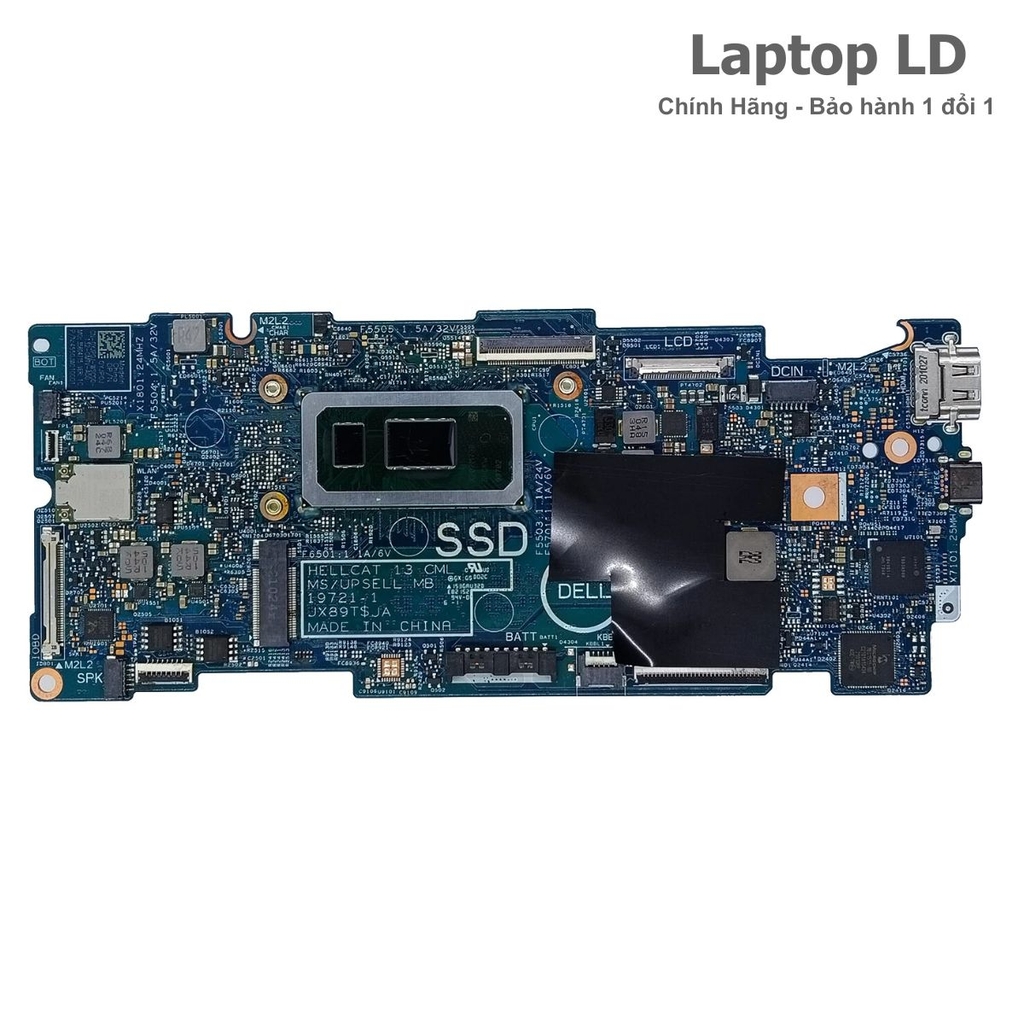

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 7300 2-in-1 i5-10210U 19721-1
Ảnh thực tế giúp nhận biết CPU i5-10210U, cụm RAM LPDDR3 hàn, khe SSD M.2 2230/2280, mạch sạc đầu tròn, USB-C, HDMI 2.0, USB-A, microSD và các đầu cáp của màn hình cảm ứng, pin, quạt, bàn phím, touchpad, camera và cảm biến bản lề.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng board 19721-1 i5-10210U RAM 8GB và tránh nhầm với bản i7-10510U, RAM 16GB hoặc biến thể Inspiron 7300 2-in-1 Black có Thunderbolt 3, khách nên gửi đầy đủ ảnh tem và main thực tế.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell Inspiron 7300 2-in-1 và Service Tag.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ board 19721-1, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i5-10210U, cụm RAM onboard và khe SSD M.2.
- Ảnh cổng nguồn đầu tròn, HDMI, USB-C, USB-A, audio và microSD.
- Ảnh đầu cáp màn hình/cảm ứng, pin, quạt, bàn phím, touchpad, loa và camera.
- Ảnh vỏ/màu máy để phân biệt bản Silver và Black.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, không nhận SSD, mất hình, mất cảm ứng, lỗi xoay màn hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng i5-10210U, RAM 8GB onboard và Dell DP/N 0Y3H95.
- Tránh nhầm main i7-10510U RAM 16GB cùng board 19721-1.
- Phân biệt bản Silver với bản Black có cấu hình cổng và pin khác.
- Không nhầm RAM hàn onboard với RAM SO-DIMM có thể tháo rời.
- Khoanh vùng lỗi nằm ở main, sạc, pin, SSD, màn hình, cáp cảm ứng hay bản lề.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Inspiron 7300 2-in-1 i5-10210U 19721-1 được báo theo đúng Dell DP/N, RAM onboard, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được tháo lắp theo cấu trúc 2-in-1 bản lề 360°, kiểm tra cáp cảm ứng, cáp màn, pin, quạt, tản nhiệt, SSD, camera và các cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng board 19721-1 và máy không vào nước, không chập nhiều tầng nguồn. Máy từng sửa BIOS, RAM hàn, đường màn/cảm ứng hoặc bị gãy bản lề cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Inspiron 7300 2-in-1 Silver, i5-10210U, board 19721-1, RAM 8GB và Dell DP/N 0Y3H95.
- Kiểm tra nguồn, sạc đầu tròn 65W, USB-C, HDMI 2.0, USB-A, microSD, RAM onboard, SSD, Wi-Fi, Bluetooth, cảm ứng, bàn phím, touchpad, loa và nhiệt độ.
- Phân biệt rõ bản Silver với bản Black có Thunderbolt 3 và cấu hình khác.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Inspiron 7300 2-in-1 i5-10210U 19721-1 dùng cho máy nào?
Dòng máy phù hợp
- Dell Inspiron 7300 2-in-1 Silver.
- CPU Intel Core i5-10210U onboard.
- Board number 19721-1.
- Dell DP/N thường gặp 0Y3H95 / Y3H95.
- RAM 8GB LPDDR3-2133 onboard dual-channel, không có khe RAM rời.
- Intel UHD Graphics tích hợp, không có GPU rời.
- Một khe SSD M.2 2230/2280 PCIe Gen3 x4 NVMe.
- Màn hình cảm ứng 13.3 inch FHD, bản lề xoay 360°.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-10210U 8GB với i7-10510U 16GB.
- Không nhầm Dell DP/N 0Y3H95 với các DP/N khác của cùng board.
- Không nhầm bản Silver với bản Black có Thunderbolt 3, pen garage và cấu hình pin khác.
- Không nghĩ RAM có thể nâng cấp vì LPDDR3 được hàn trực tiếp trên main.
- Không nhầm Inspiron 7300 2-in-1 với Inspiron 7300 dạng laptop thường.
- Không dùng sai cáp màn/cảm ứng, pin, cụm sạc hoặc tản nhiệt giữa các biến thể.
- Không kết luận lỗi main trước khi loại trừ sạc, pin, SSD, màn hình và cáp cảm ứng.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Inspiron 7300 2-in-1 Silver. | Nhầm với bản Black hoặc Inspiron 7300 không phải 2-in-1. |
| Board number | 19721-1. | Đặt theo tên máy nhưng không kiểm board và revision thực tế. |
| Dell DP/N | 0Y3H95 / Y3H95 thường gặp trên bản i5 8GB. | Nhầm DP/N của bản i7 16GB hoặc revision khác. |
| CPU | Intel Core i5-10210U, 4 nhân, 8 luồng, Turbo tối đa 4.2GHz. | Nhầm sang i7-10510U có 8MB cache và RAM 16GB. |
| GPU | Intel UHD Graphics tích hợp, dùng chung RAM hệ thống. | Tưởng có VGA rời hoặc nhầm với model khác. |
| RAM | 8GB LPDDR3-2133 onboard dual-channel, không có khe RAM. | Tưởng nâng cấp được SO-DIMM hoặc đặt nhầm main 16GB. |
| SSD | 1 khe M.2 2230/2280 PCIe Gen3 x4 NVMe. | Nhầm có hai khe SSD hoặc dùng sai giá đỡ 2230/2280. |
| Cổng ngoài | 1 USB-A 5Gbps, 1 USB-C 5Gbps có PowerShare/DisplayPort, HDMI 2.0, microSD, audio 3.5mm và DC-in. | Ghi nhầm Thunderbolt 3 của bản Black hoặc nhầm số lượng cổng. |
| Sạc | Dell E4 65W, đầu tròn 4.5 x 2.9mm, 19.5V. | Dùng sai đầu sạc hoặc công suất gây sạc chậm, báo adapter hoặc tụt pin. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Dell DP/N, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

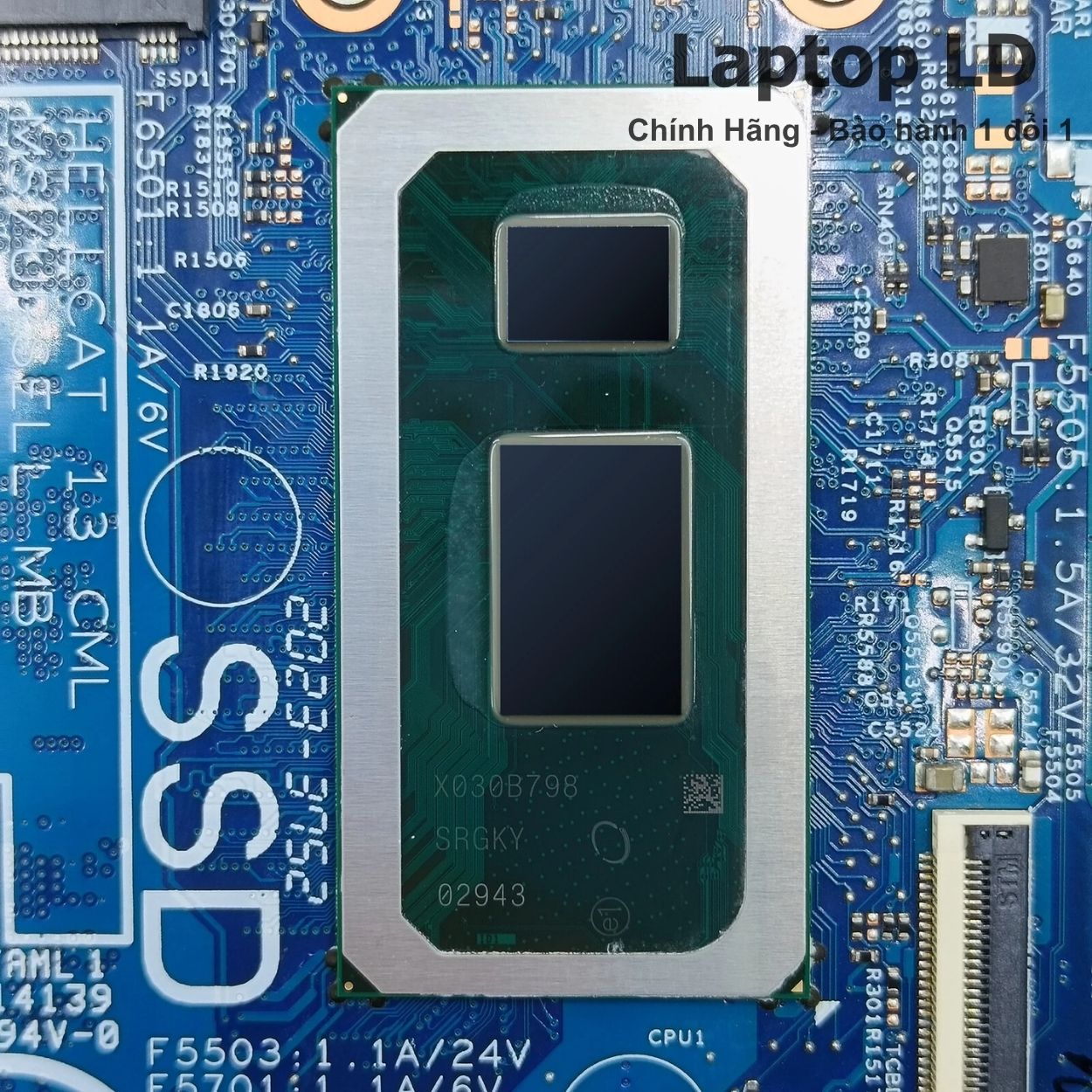

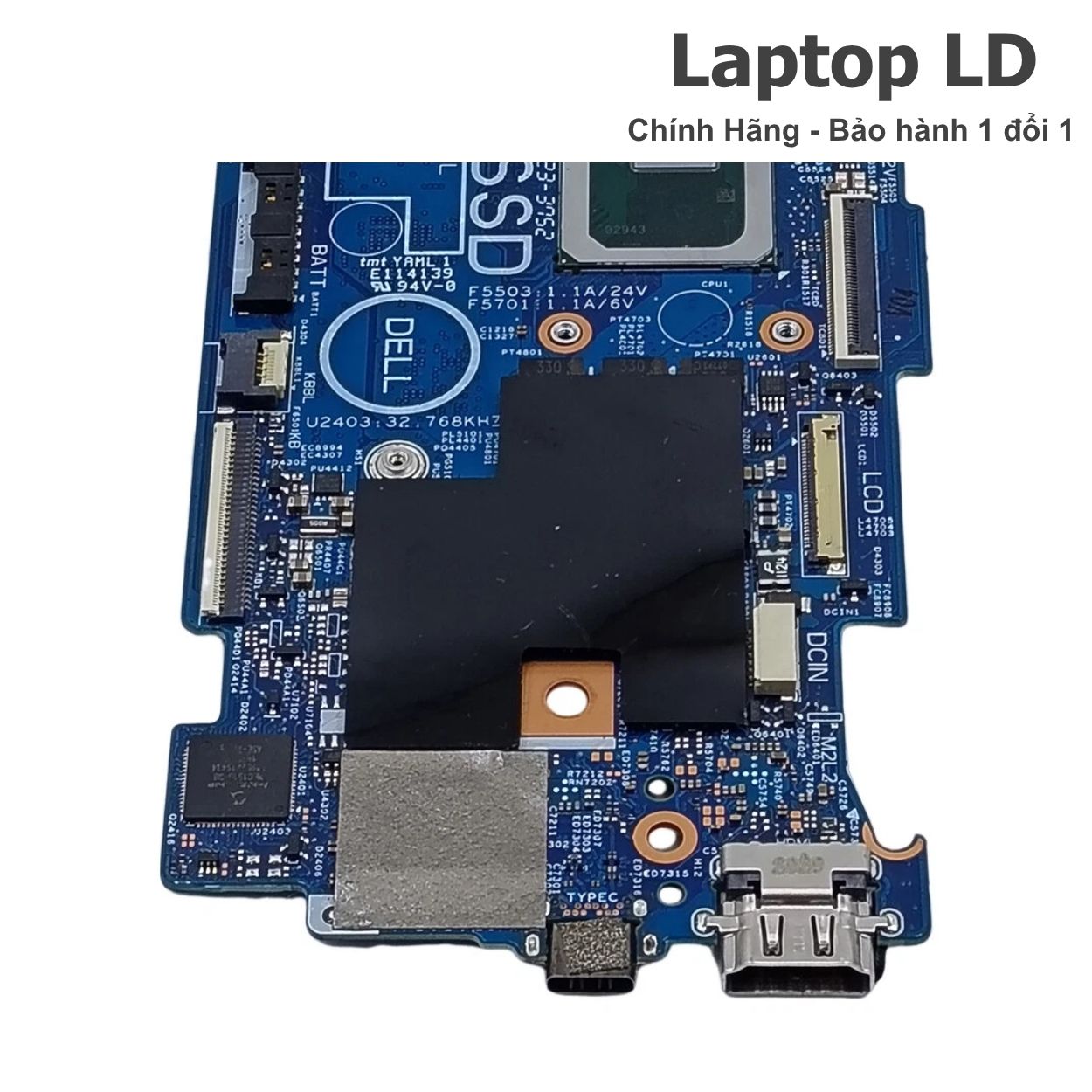

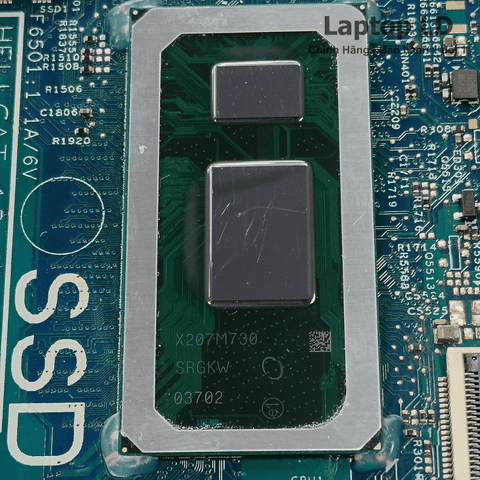

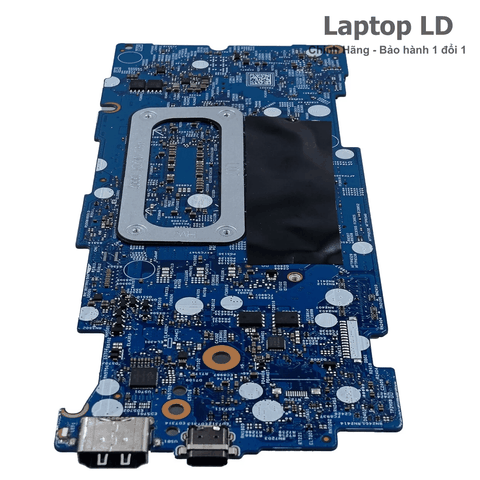

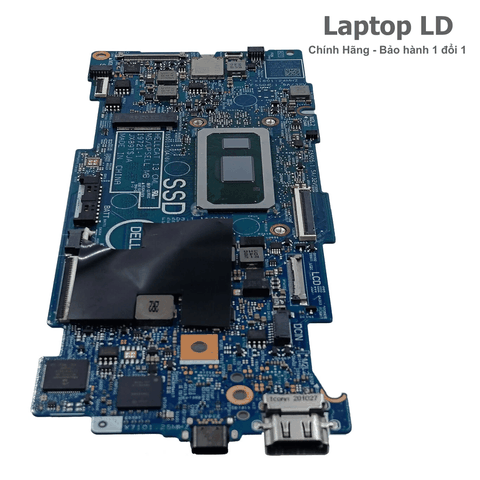

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell Inspiron 7300 2-in-1
Nhóm ảnh này giúp đối chiếu đúng CPU i5-10210U, cụm RAM 8GB LPDDR3 hàn, khe SSD M.2 2230/2280, khu vực sạc đầu tròn, USB-C, HDMI 2.0, USB-A và microSD.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 7300 2-in-1
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy mã lỗi.
- Không nhận sạc đầu tròn 65W, báo không xác định adapter hoặc pin không tăng.
- Máy báo sạc nhưng tụt pin khi chạy tải.
- Cổng nguồn lỏng, nóng hoặc chập sau khi dùng sạc kém chất lượng.
- Máy tự tắt khi xoay bản lề, xuất màn ngoài hoặc chạy tải cao.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU và RAM.
Lỗi khởi động, RAM hàn và SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- RAM LPDDR3 onboard lỗi có thể gây không POST, xanh màn hoặc treo ngẫu nhiên.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep, lỗi BitLocker hoặc đường PCIe không ổn định.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cảm ứng và ngoại vi
- Màn FHD chớp, sọc, mất hình hoặc chỉ lên màn ngoài.
- HDMI hoặc USB-C DisplayPort không xuất hình.
- Mất cảm ứng, xoay màn hoặc chế độ tablet.
- USB-A, microSD, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do module, nguồn hoặc đường tín hiệu.
- Máy vào nước ở cạnh cổng làm oxy hóa nguồn, I/O và các đầu cáp.
Nên sửa hay thay bo mạch Dell Inspiron 7300 2-in-1?
Dòng máy dùng RAM hàn, màn cảm ứng và bản lề 360°. Cần loại trừ sạc, pin, SSD, cáp màn/cảm ứng và cảm biến bản lề trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng nguồn, HDMI, USB-C, USB-A, microSD hoặc linh kiện bảo vệ.
- BIOS lỗi có thể nạp lại, CPU và RAM onboard vẫn ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Lỗi màn/cảm ứng do đầu cáp, nguồn panel hoặc tiếp xúc chân cáp.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-10210U lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR3 onboard lỗi nhiều chip, lỗi bus hoặc không POST kéo dài.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Board đã sửa nhiều lần nhưng lỗi tái phát khi tải hoặc xoay bản lề.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Dell Inspiron 7300 2-in-1 Silver CPU i5-10210U board 19721-1. Dell DP/N, revision và dung lượng RAM phải xác nhận theo tem main thực tế.
| Tên sản phẩm | Main Dell Inspiron 7300 2-in-1 CPU Intel Core i5-10210U board 19721-1 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 7300 2-in-1 Silver |
| Board number | 19721-1 |
| Dell DP/N | 0Y3H95 / Y3H95 thường gặp trên bản i5-10210U RAM 8GB; bắt buộc kiểm tem thực tế |
| CPU | Intel Core i5-10210U onboard, 4 nhân, 8 luồng, xung cơ bản 1.60GHz, Turbo tối đa 4.20GHz, 6MB cache |
| GPU / VGA | Intel UHD Graphics tích hợp, dùng chung bộ nhớ hệ thống, không có GPU rời |
| RAM | 8GB LPDDR3-2133 onboard dual-channel trên DP/N 0Y3H95, không có khe RAM rời và không nâng cấp được |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 PCIe Gen3 x4 NVMe; cấu hình hãng hỗ trợ SSD 2230 đến 512GB hoặc SSD 2280 đến 2TB |
| Khe/đầu cáp trên main | 1 khe SSD M.2, đầu pin, màn hình/cảm ứng, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài bản Silver | 1 USB-A 3.2 Gen 1 5Gbps, 1 USB-C 3.2 Gen 1 có PowerShare và DisplayPort, 1 HDMI 2.0, 1 microSD, 1 audio 3.5mm và 1 DC-in 4.5 x 2.9mm |
| Màn hình tương thích | 13.3 inch FHD 1920x1080 WVA, 300 nit, 100% sRGB, cảm ứng, 60Hz |
| Mạng và kết nối | Intel Wi-Fi 6 AX201, Bluetooth 5; module Wi-Fi tích hợp theo cấu hình main |
| Pin | 53Wh, 3 cell trên bản Silver |
| Sạc | Dell E4 65W, đầu tròn 4.5 x 2.9mm, 19.5V/3.34A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc, jack DC-in, pin, nguồn chờ hoặc chập nguồn chính. | Thử sạc Dell 65W chuẩn, kiểm chân ID, ngắt pin và đo dòng chờ. |
| Báo không xác định adapter | Gãy chân giữa sạc, jack nguồn, đường ID hoặc EC. | Thử sạc chuẩn, đo chân ID và kiểm đường tín hiệu về EC. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, kiểm nguồn RAM/CPU và theo dõi trình tự khởi động. |
| Không nhận SSD M.2 | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, cáp cảm ứng, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/USB-C, kiểm đèn nền, nguồn panel và đầu cáp. |
| Mất cảm ứng hoặc không tự xoay | Cáp cảm ứng, cảm biến bản lề, driver, nguồn cảm biến hoặc đường I2C. | Kiểm Device Manager, cáp, cảm biến, chế độ tablet và tín hiệu I2C. |
| HDMI/USB-C không xuất hình | Cổng, linh kiện bảo vệ, driver, BIOS hoặc đường DisplayPort. | Thử nhiều cáp/màn, kiểm từng cổng và xác nhận thiết bị trong hệ điều hành. |
| Xanh màn hoặc treo ngẫu nhiên | RAM onboard, nguồn CPU, nhiệt độ, SSD hoặc BIOS. | Kiểm RAM, SSD, nhiệt độ, quạt, keo tản và độ ổn định nguồn. |
| Máy vào nước | Oxy hóa DC-in, USB-C, bo I/O, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc Dell 65W, RAM onboard, SSD, màn hình/cảm ứng, HDMI, USB-C, USB-A, microSD, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình/cảm ứng, cổng, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc 65W, pin, SSD, RAM onboard, BIOS, màn hình, cảm ứng, bản lề, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Inspiron 7300 2-in-1 Silver, i5-10210U, RAM 8GB, board 19721-1, Dell DP/N 0Y3H95 và revision.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cảm ứng, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng sạc Dell phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch 19721-1 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 7300 2-in-1 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, gãy bản lề làm đứt cáp, cháy nổ do sạc không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 19721-1 có CPU và RAM hàn cùng nhiều đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main 19721-1 dùng cho model nào?
Dùng cho Dell Inspiron 7300 2-in-1, nhưng phải kiểm đúng bản Silver, CPU i5-10210U, RAM 8GB, Dell DP/N và revision.
CPU i5-10210U có bao nhiêu nhân và luồng?
Intel Core i5-10210U có 4 nhân, 8 luồng, xung cơ bản 1.60GHz, Turbo tối đa 4.20GHz và 6MB cache.
Main này có VGA rời không?
Không. Main dùng Intel UHD Graphics tích hợp và không có chip GPU/VRAM rời.
RAM 8GB có nâng cấp được không?
Không. RAM LPDDR3-2133 được hàn trực tiếp trên main, chạy dual-channel và không có khe SO-DIMM.
Máy dùng SSD nào?
Máy dùng một SSD M.2 PCIe Gen3 x4 NVMe, hỗ trợ kích thước 2230 hoặc 2280 tùy giá đỡ.
Bản Silver có Thunderbolt 3 không?
Không nên ghi Thunderbolt 3 cho bản Silver này. Dell công bố cổng USB-C 3.2 Gen 1 hỗ trợ PowerShare và DisplayPort; Thunderbolt 3 thuộc biến thể Black.
HDMI của máy là phiên bản nào?
Dell công bố bản Silver dùng một cổng HDMI 2.0.
Sạc chuẩn của máy bao nhiêu watt?
Máy dùng sạc Dell E4 65W đầu tròn 4.5 x 2.9mm, điện áp 19.5V.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
