Thông tin main nhanh
- Dòng máy
- Dell Inspiron 5502 / Inspiron 5402
- Mã main
- 19861-1 · WNVYK / N9CJ5
- CPU
- Intel Core i5-1135G7
- GPU / VGA
- Intel Iris Xe Graphics
- RAM
- 2 khe SO-DIMM DDR4-3200
- Lưu trữ
- 2 vị trí SSD M.2
Main zin nguyên bản.•Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Dell Inspiron 5502 / 5402 i5-1135G7 19861-1
Main Dell Inspiron 5502 / 5402 mã 19861-1 sử dụng Intel Core i5-1135G7 thế hệ 11 và Intel Iris Xe Graphics tích hợp. SKU này là phiên bản UMA, sử dụng hai khe RAM DDR4-3200, hai vị trí SSD M.2 và Dell P/N WNVYK / N9CJ5.

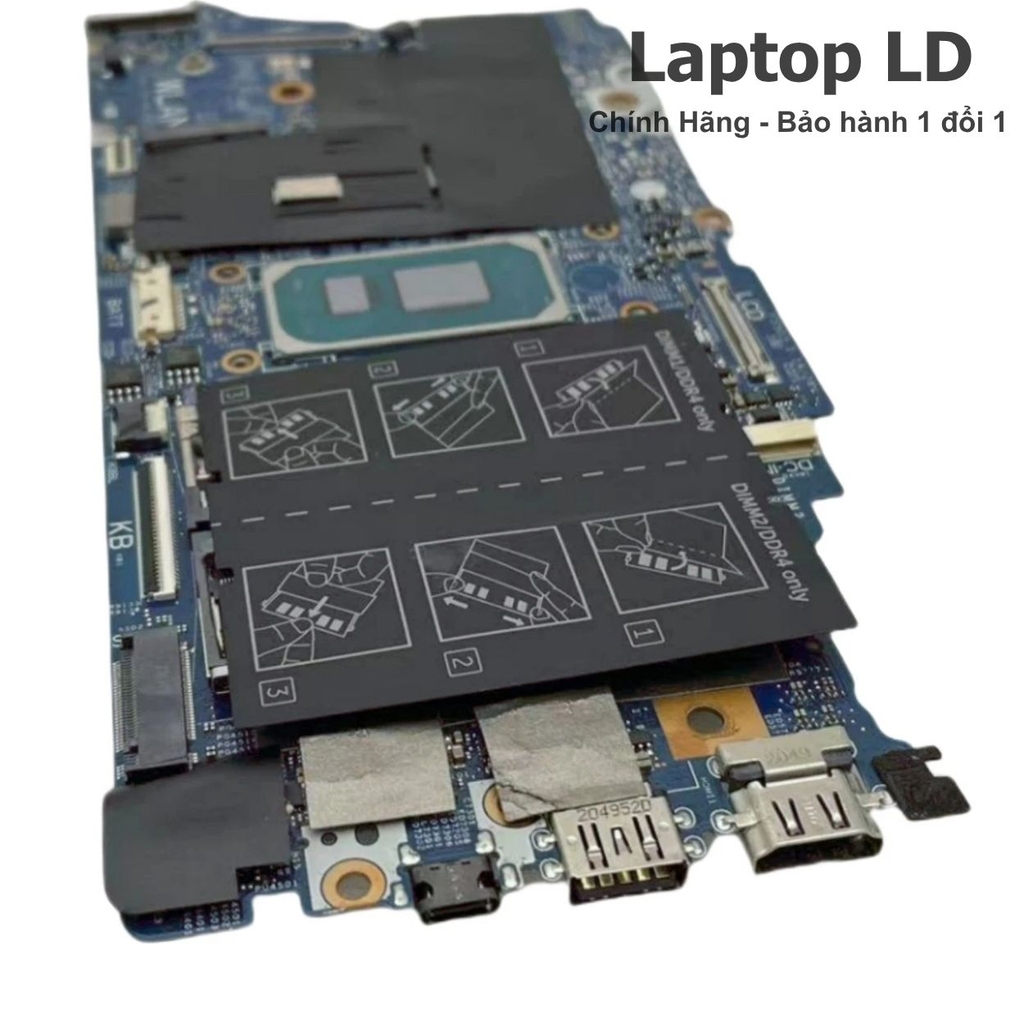

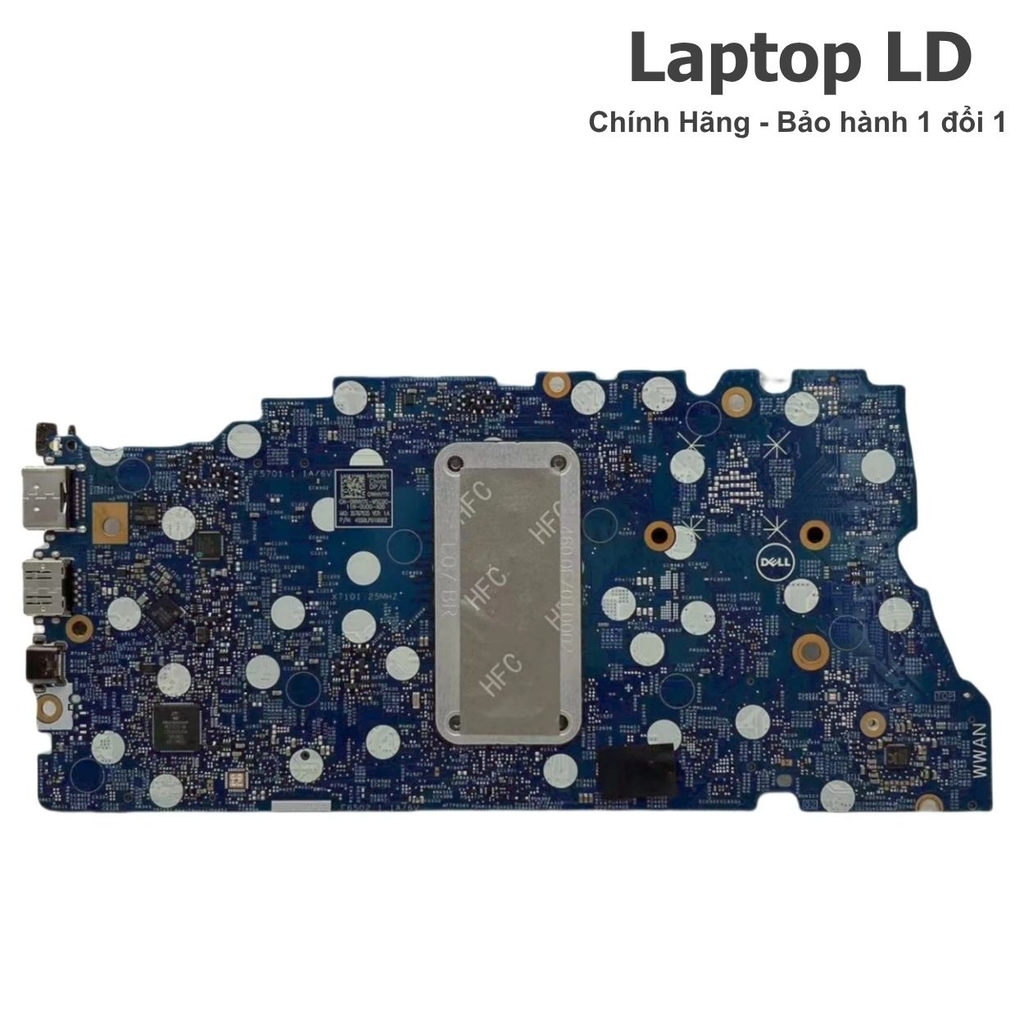

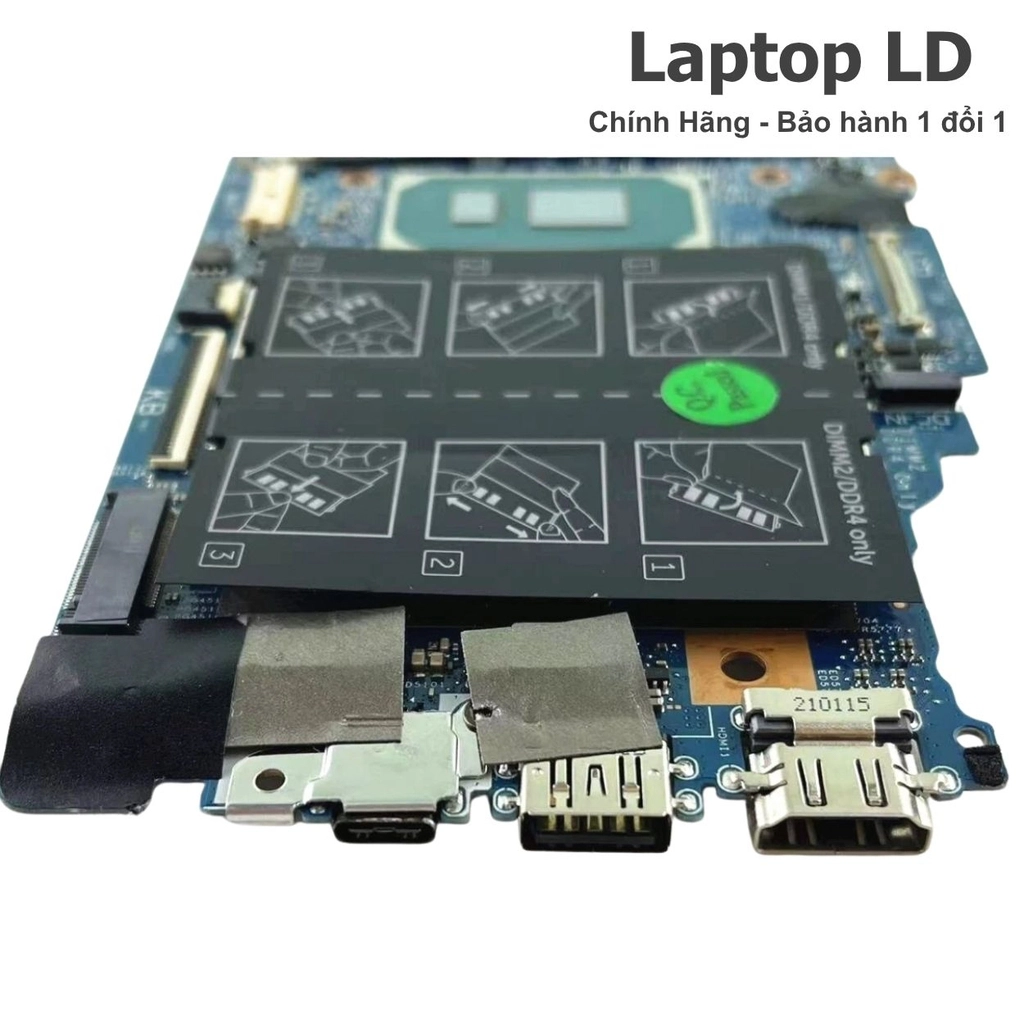

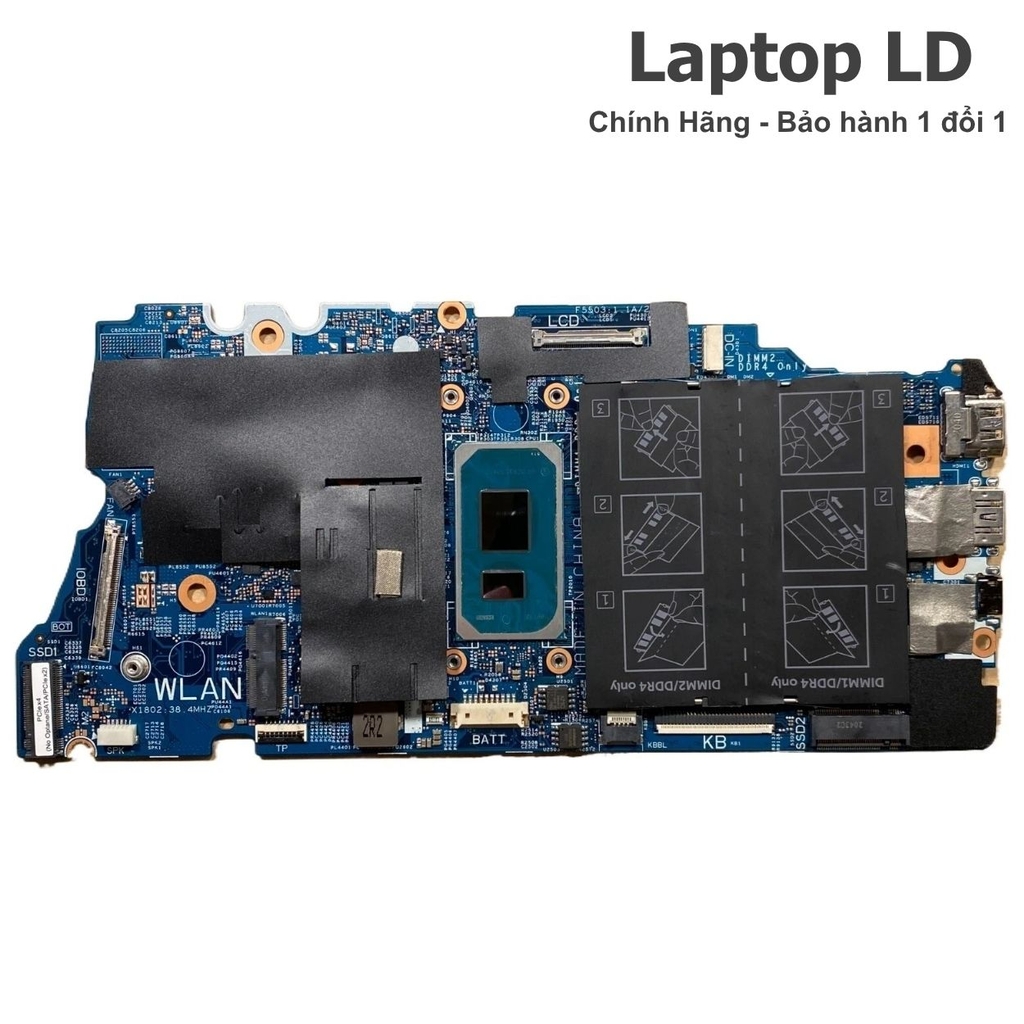

Ảnh main thực tế

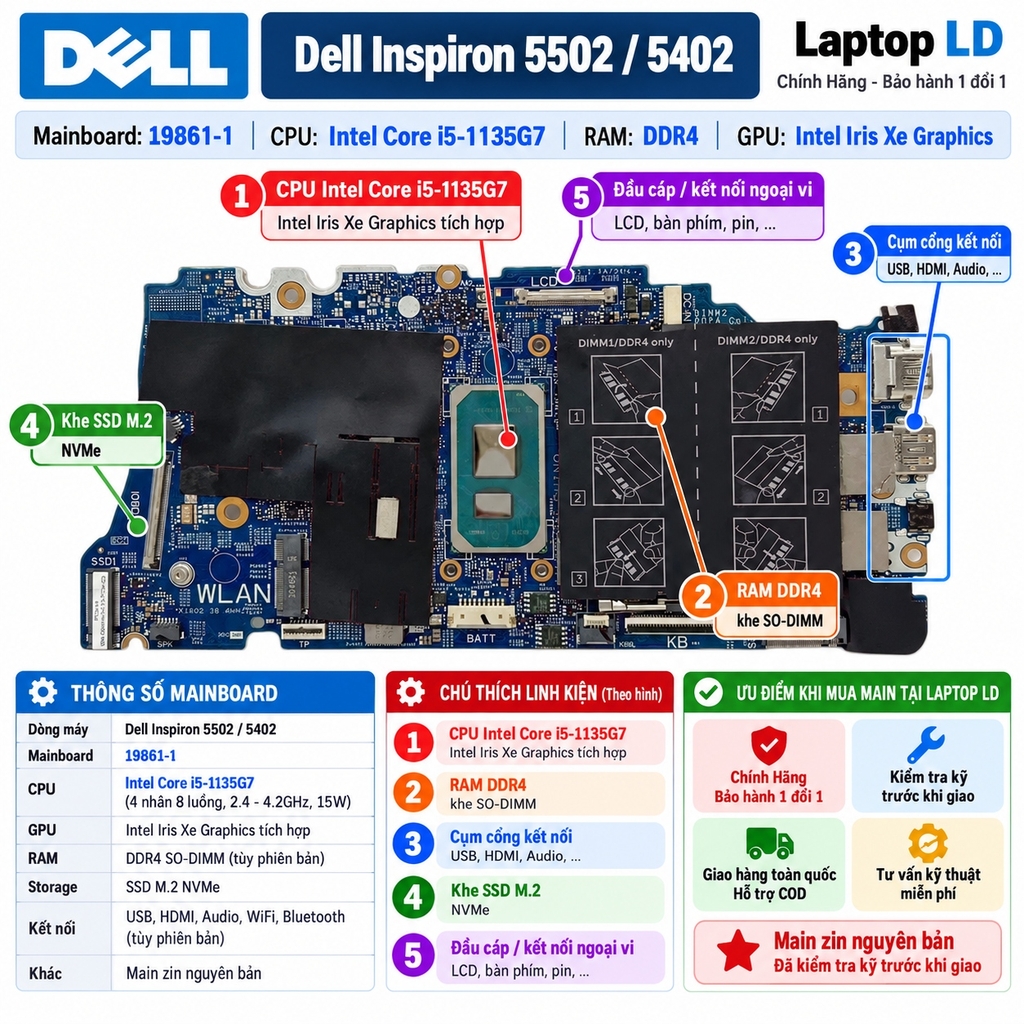

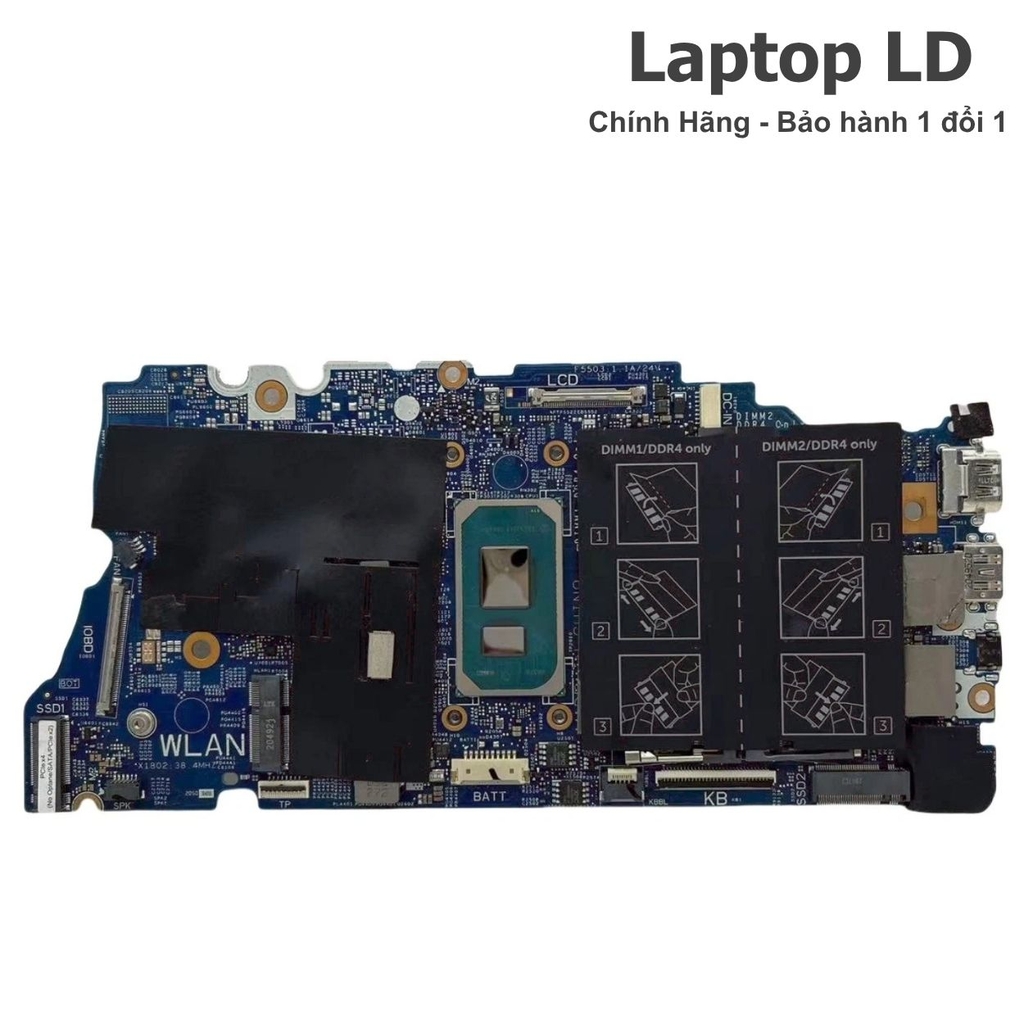

Hình ảnh thực tế Main Dell Inspiron 5502 / 5402 i5-1135G7 19861-1
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật Main Dell Inspiron 5502 / 5402 i5-1135G7 19861-1
- Dòng máy
- Dell Inspiron 5502 / Dell Inspiron 5402
- Mã main / PCB
- MKB N TGL 8L MB · 19861-1

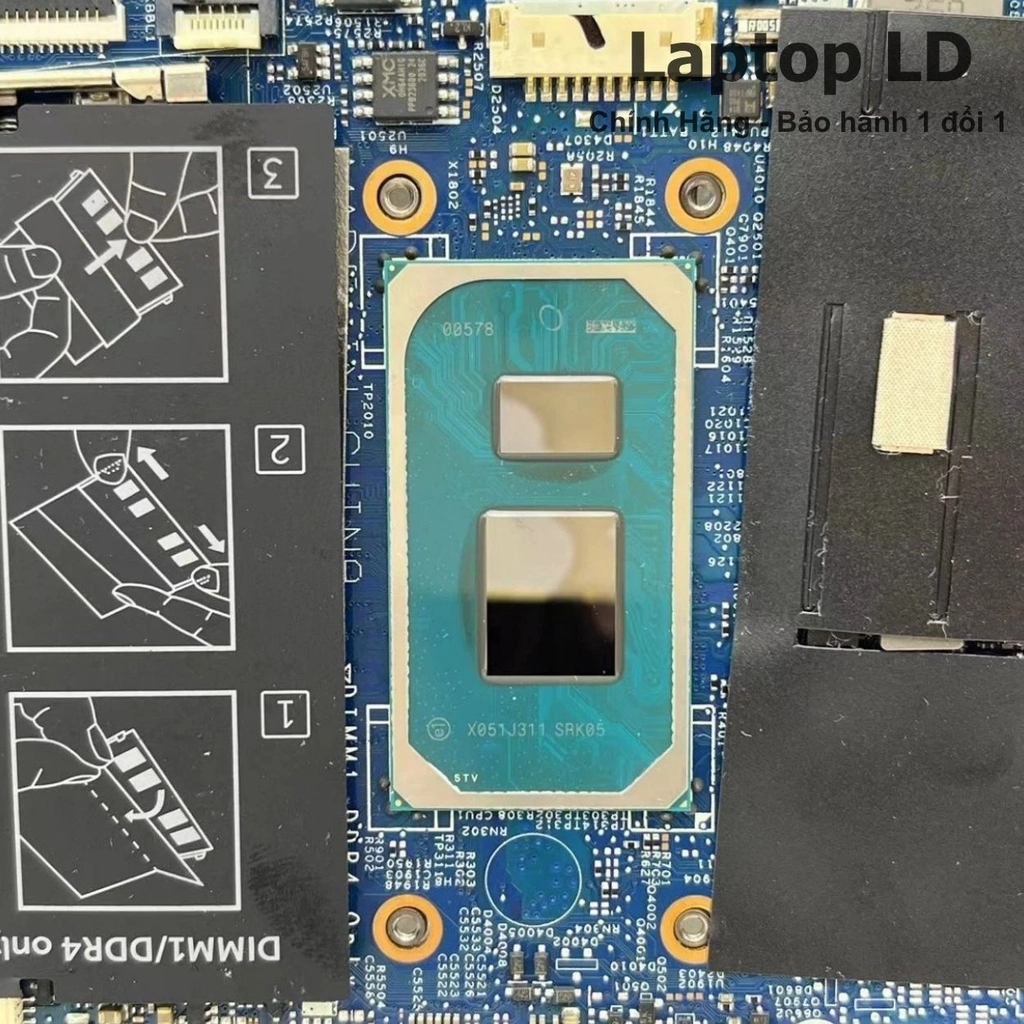

- CPU / SoC
- Intel Core i5-1135G7, 4 nhân 8 luồng, Turbo tối đa 4.2GHz, 8MB cache
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-3200, hỗ trợ tối đa 32GB
- GPU / VGA
- Intel Iris Xe Graphics tích hợp, dùng bộ nhớ hệ thống
- SSD / lưu trữ
- 2 khe M.2 2230/2280; PCIe Gen3 x4 NVMe, khe thứ hai hỗ trợ NVMe hoặc SATA
- Cổng ngoài
- USB-C Gen 2 DP/PD, 2 USB-A Gen 1, HDMI 1.4, jack 3.5mm, microSD
- Không dây
- Khe M.2 2230; hỗ trợ Intel AX201, Intel 9462 hoặc Qualcomm QCA61x4A
Phạm vi model / main: Dell Inspiron 5502 / Inspiron 5402; main 19861-1; Core i5-1135G7; Intel Iris Xe Graphics UMA; Dell P/N WNVYK / N9CJ5.
Thông tin thêm về main này: SKU trên trang là bản đồ họa tích hợp UMA. Các main 19861-1 có NVIDIA GeForce MX330 hoặc MX350 là biến thể khác ngoài phạm vi sản phẩm này.
Thông số kỹ thuật bổ sung

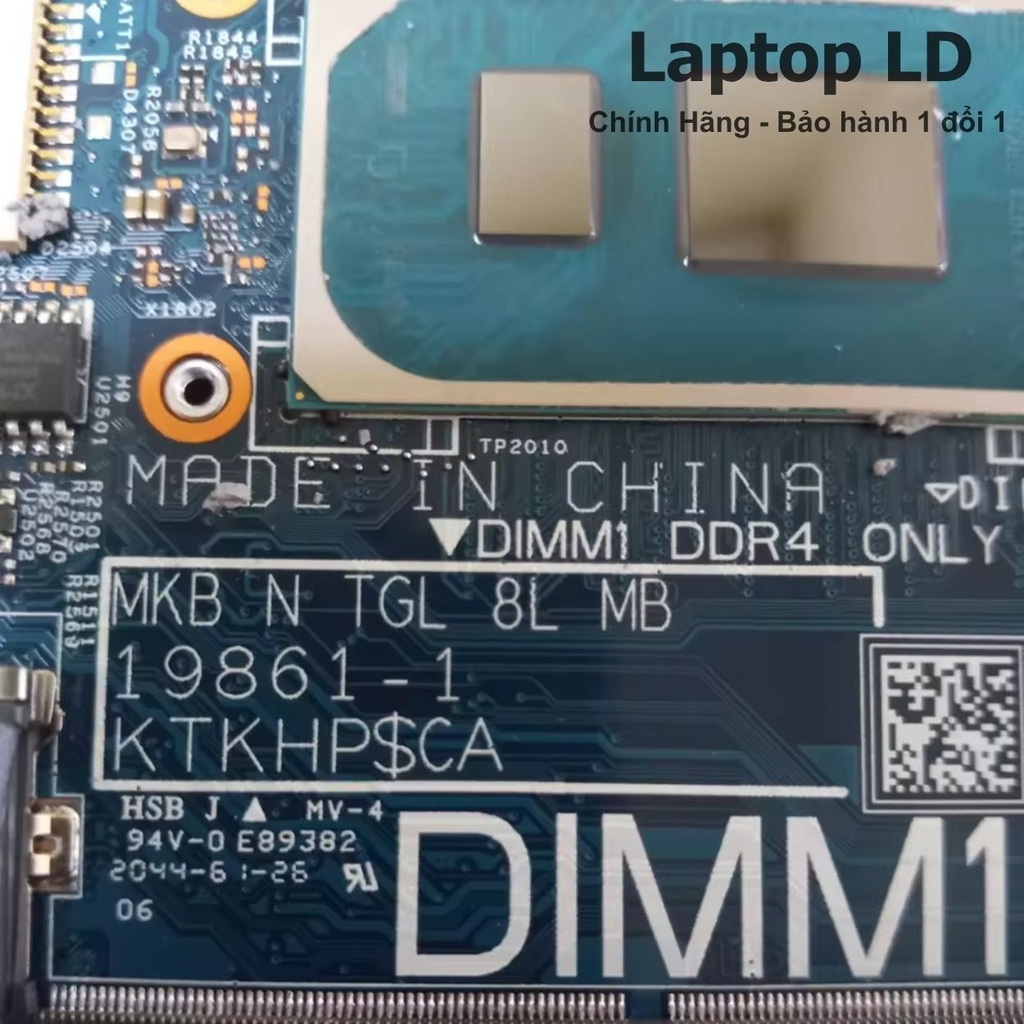

| Board revision | MKB N TGL 8L MB · PCB 19861-1 · nền tảng Intel Tiger Lake |
|---|---|
| Mã linh kiện hãng (part / FRU / SPS / DP/N) | Dell P/N WNVYK / 0WNVYK và N9CJ5 / 0N9CJ5 cho bản i5-1135G7 UMA |
| Kết nối / I/O đặc trưng | USB-C Gen 2 hỗ trợ DisplayPort/Power Delivery, HDMI 1.4, 2 USB-A, audio 3.5mm và microSD |
| BIOS / firmware | Dell UEFI System BIOS cho nền tảng Inspiron 5402 / 5502 |
| Tản nhiệt / adapter | Hỗ trợ adapter Dell 45W hoặc 65W, đầu 4.5 × 2.9mm, điện áp 19.5V |
| Ghi chú cấu hình | RAM, SSD và card Wi-Fi/Bluetooth là linh kiện lắp rời; CPU i5-1135G7 tích hợp trên main |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | Mã main / Dell P/N |
|---|---|---|---|---|
| SKU đang bán · i5 UMA | Core i5-1135G7 | Intel Iris Xe | 2 khe DDR4-3200 | 19861-1 · WNVYK / N9CJ5 |
| Inspiron 5402 / 5502 · i7 UMA | Core i7-1165G7 | Intel Iris Xe | 2 khe DDR4-3200 | 19861-1 · W3XW5 / JV4DR |
| Inspiron 5402 / 5502 · i7 + MX350 | Core i7-1165G7 | Intel Iris Xe + GeForce MX350 2GB | 2 khe DDR4-3200 | 19861-1 · Y0YHV |
Thông tin mua hàng tại Laptop LD
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.
Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard Dell Inspiron 5502 / 5402 mã 19861-1, CPU i5-1135G7 và Intel Iris Xe Graphics tích hợp theo cấu hình trên trang.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Dell Inspiron 5502 / 5402 i5-1135G7 19861-1
Máy không lên nguồn, không lên hình, sạc bất thường hoặc hoạt động thiếu ổn định có thể do main hoặc linh kiện liên quan. Cần khoanh vùng nguyên nhân trước khi quyết định thay.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn | Có thể liên quan adapter, jack nguồn, pin, mạch nguồn chờ hoặc lỗi trên main. | Kỹ thuật viên thử adapter Dell tương thích đang hoạt động tốt, kiểm tra dòng vào và các đường nguồn chờ trước khi kết luận main. |
| Máy lên nguồn nhưng không hiển thị | Có thể liên quan RAM, màn hình/cáp màn, BIOS, nguồn hiển thị hoặc khối xử lý trên main. | Kiểm tra từng thanh RAM và từng khe, panel/cáp màn, thử xuất hình qua HDMI hoặc USB-C DisplayPort rồi đối chiếu trạng thái POST. |
| Máy treo hoặc tự khởi động lại | Có thể do RAM, SSD, nhiệt độ, adapter hoặc nguồn CPU trên main hoạt động thiếu ổn định. | Kỹ thuật viên kiểm tra RAM và SSD, theo dõi nhiệt độ rồi chạy tải phù hợp để tách lỗi linh kiện rời với lỗi main. |
| Không nhận hoặc chập chờn RAM | Có thể do thanh RAM, tiếp xúc khe SO-DIMM hoặc mạch bộ nhớ trên main. | Thử RAM tốt từng khe, kiểm tra tiếp xúc và chạy kiểm tra bộ nhớ trước khi xác định lỗi nằm trên bo. |
| Không nhận SSD M.2 | Có thể do SSD, khe M.2, thiết lập BIOS hoặc đường PCIe/SATA trên main. | Kỹ thuật viên thử SSD tốt ở đúng khe, kiểm tra BIOS và đổi vị trí M.2 để tách lỗi SSD khỏi lỗi main. |
| USB-C hoặc HDMI hoạt động bất thường | Có thể do cáp/thiết bị ngoài, đầu nối, driver hoặc mạch I/O trên main. | Thử thiết bị và cáp tốt trên từng cổng, kiểm tra truyền dữ liệu và xuất hình trước khi kết luận lỗi bo. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Dell Inspiron 5502 / 5402 i5-1135G7 19861-1 và kiểm tra sau thay
Lưu ý khi lắp: CPU được tích hợp trên main; RAM, SSD và card Wi-Fi/Bluetooth là linh kiện rời. Khi chuyển sang main mới cần lắp lại đúng khe, cố định cụm tản nhiệt và kiểm tra các đầu nối trước khi cấp nguồn.
Trước khi tháo lắp: tắt máy, rút sạc, ngắt hoặc cô lập pin và chống tĩnh điện. Sau khi lắp, kiểm tra đầy đủ các chức năng có trên máy trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và đối chiếu các thông tin phần cứng mà máy hỗ trợ hiển thị.
- Kiểm tra RAM và ổ lưu trữ đang lắp được hệ thống nhận đúng.
- Kiểm tra màn hình, bàn phím, touchpad, âm thanh và camera nếu model có.
- Thử các cổng và kết nối mà model hỗ trợ: USB, xuất hình, LAN/đầu đọc thẻ, Wi-Fi/Bluetooth và sạc.
- Kiểm tra pin, ngủ/đánh thức, quạt và nhiệt độ trong quá trình vận hành.
- Chạy tải phù hợp để theo dõi độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Dell Inspiron 5502 / 5402 i5-1135G7 19861-1
Main 19861-1 này dùng cho Dell Inspiron 5502 và 5402 đúng không?
Đúng. Phạm vi SKU trên trang là Dell Inspiron 5502 / Inspiron 5402 dùng main 19861-1, Core i5-1135G7 và Intel Iris Xe Graphics tích hợp.
Main này có NVIDIA MX330 hoặc MX350 không?
Không. SKU đang bán là bản UMA dùng Intel Iris Xe Graphics tích hợp. Main 19861-1 có thêm các biến thể NVIDIA MX330/MX350, nhưng đó là cấu hình khác với sản phẩm trên trang.
Main Dell Inspiron 5502 / 5402 có sẵn RAM không?
RAM không hàn trên main. Máy sử dụng hai khe SO-DIMM DDR4-3200 và hỗ trợ tổng dung lượng đến 32GB, vì vậy RAM được lắp rời vào bo.
Thay main có phải thay SSD đang dùng không?
Không. Inspiron 5502 / 5402 sử dụng SSD M.2 lắp rời. Máy có hai vị trí M.2 nên ổ đang sử dụng có thể lắp lại nếu còn hoạt động tốt.
Core i5-1135G7 trên main này có cấu hình thế nào?
Intel Core i5-1135G7 có 4 nhân, 8 luồng, Turbo tối đa 4.2GHz, 8MB cache và sử dụng Intel Iris Xe Graphics tích hợp trên SKU này.
Bản i7-1165G7 khác main i5 trên trang thế nào?
Main 19861-1 có phiên bản Core i7-1165G7 với Intel Iris Xe UMA và cũng có biến thể gắn NVIDIA rời. SKU trên trang được khóa ở Core i5-1135G7, Intel Iris Xe UMA và Dell P/N WNVYK / N9CJ5.
