Main Dell Inspiron 17R 7737 CPU I5-4200U | 12309-1

Main Dell Inspiron 17R 7737 CPU I5-4200U | 12309-1

Dell Inspiron 17R 7737 (dòng 17.3" mỏng nhẹ kiểu ultrabook đời Haswell, khung nhôm, tản mỏng) thường gặp các lỗi như không lên nguồn, bật lên rồi tắt, cắm sạc không vào, màn hình đen, treo logo Dell, quạt quay rồi tắt, hoặc lỗi I/O như USB chập chờn, LAN mất kết nối, HDMI không xuất hình. Với main 12309-1 dùng Core i5-4200U, nhóm lỗi hay quy về đường 19.5V/DC-in, mạch sạc, nguồn standby 3V/5V, BIOS và lỗi “đặc trưng chassis mỏng” như mối hàn nứt quanh cụm cổng do lực cắm/rút, tản mỏng bít bụi gây nóng – tụt xung – sập, hoặc cáp màn qua bản lề phát sinh lỗi đen màn theo tư thế.

🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp

Mua 12309-1: đúng mã – đúng cổng – đúng Inspiron 17R 7737 (i5-4200U)

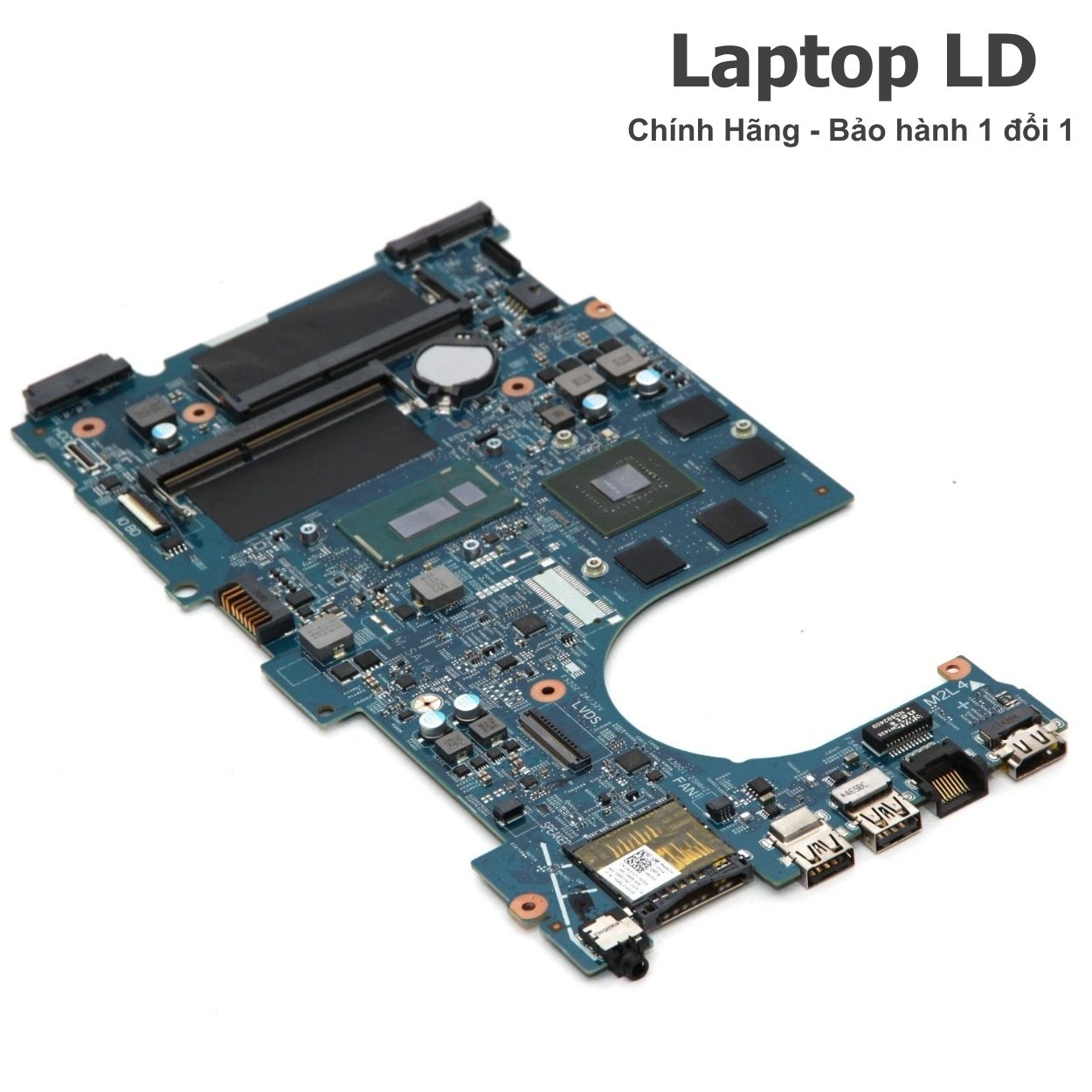

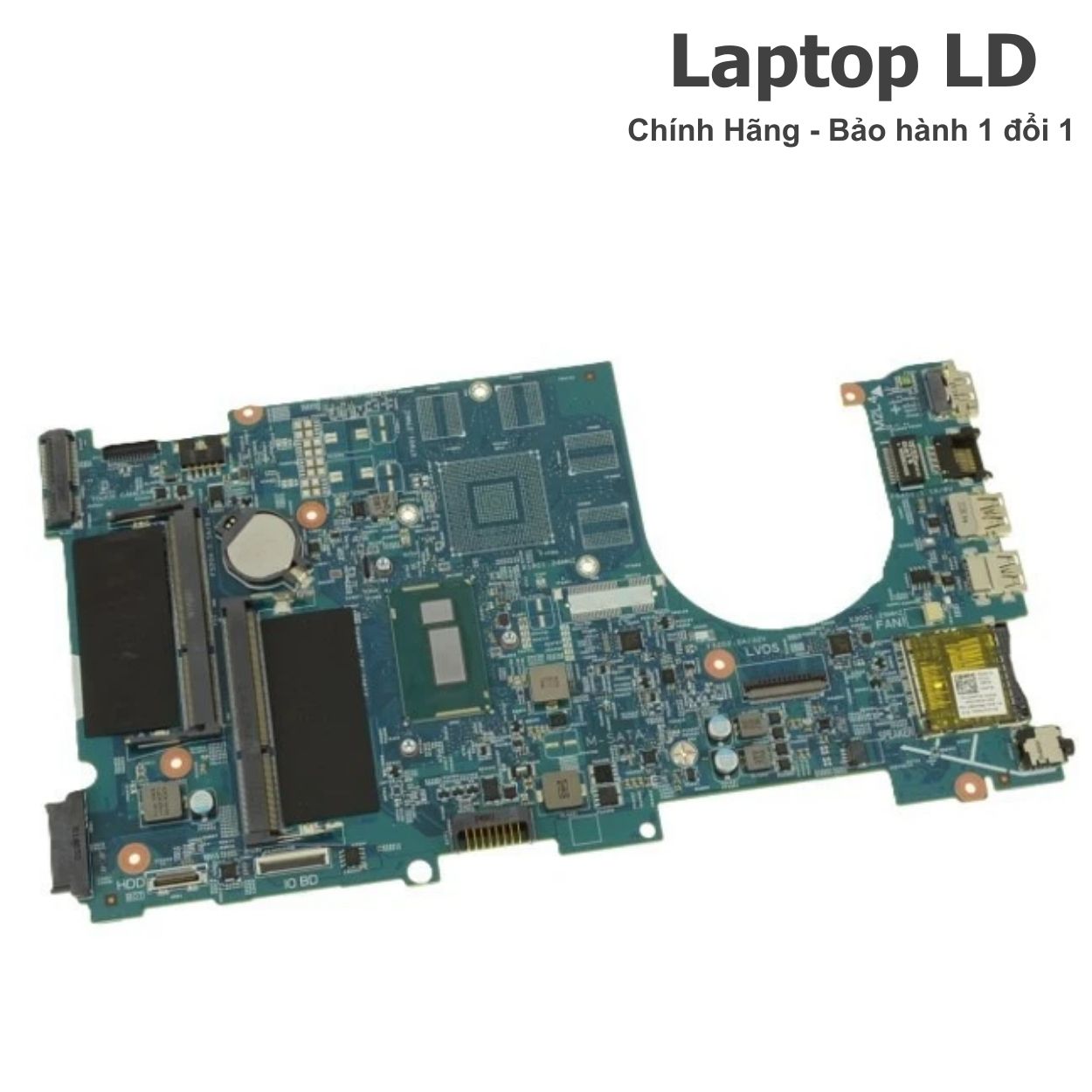

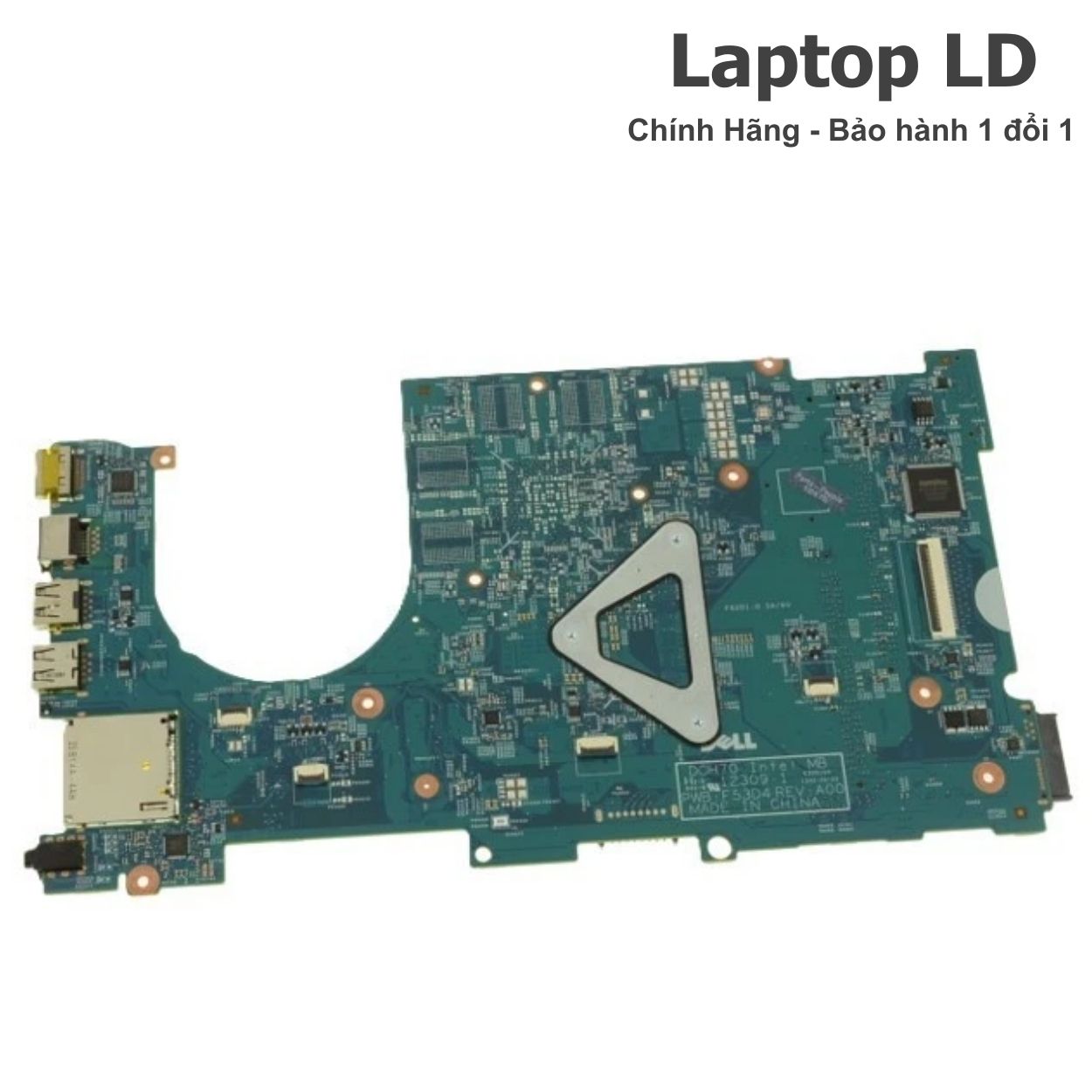

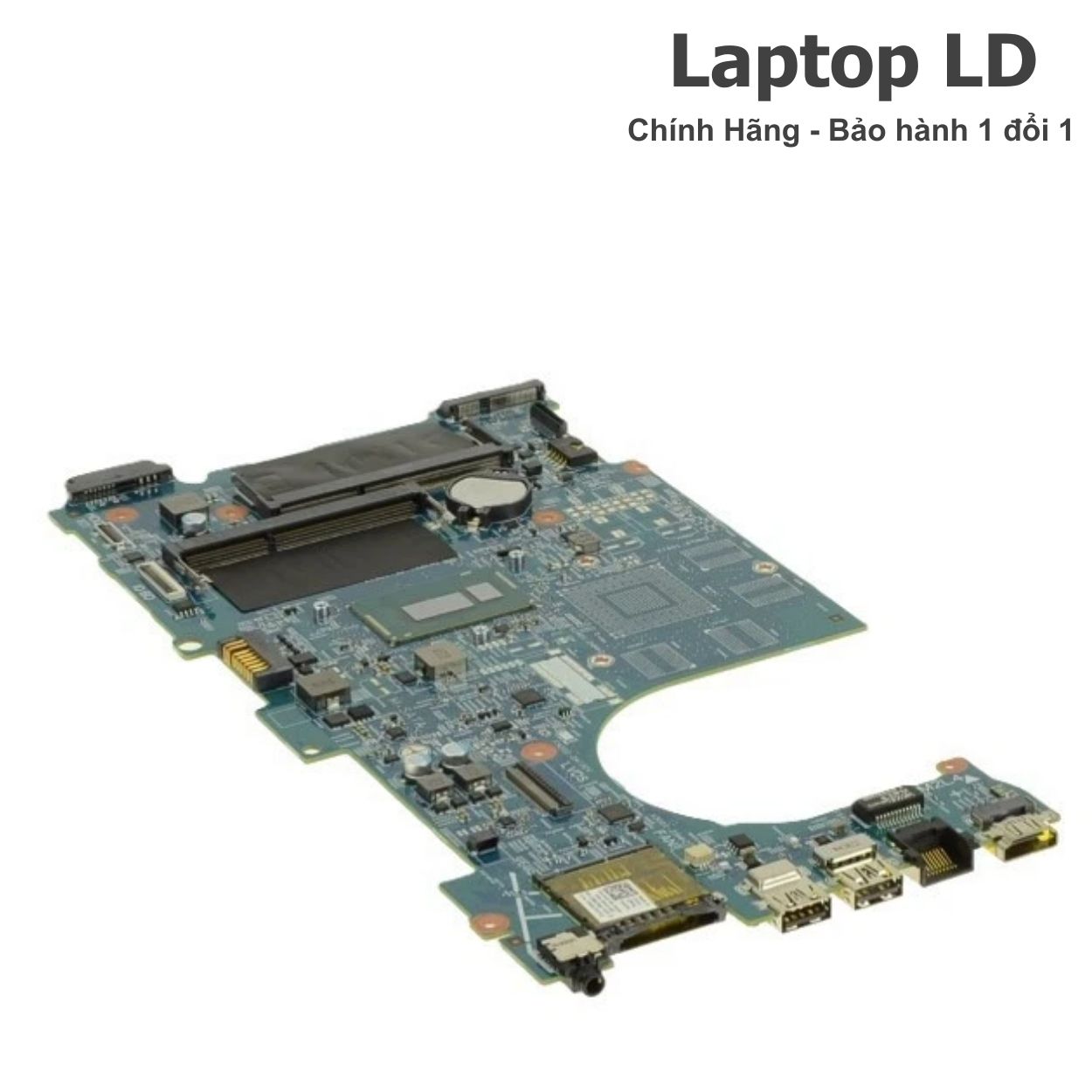

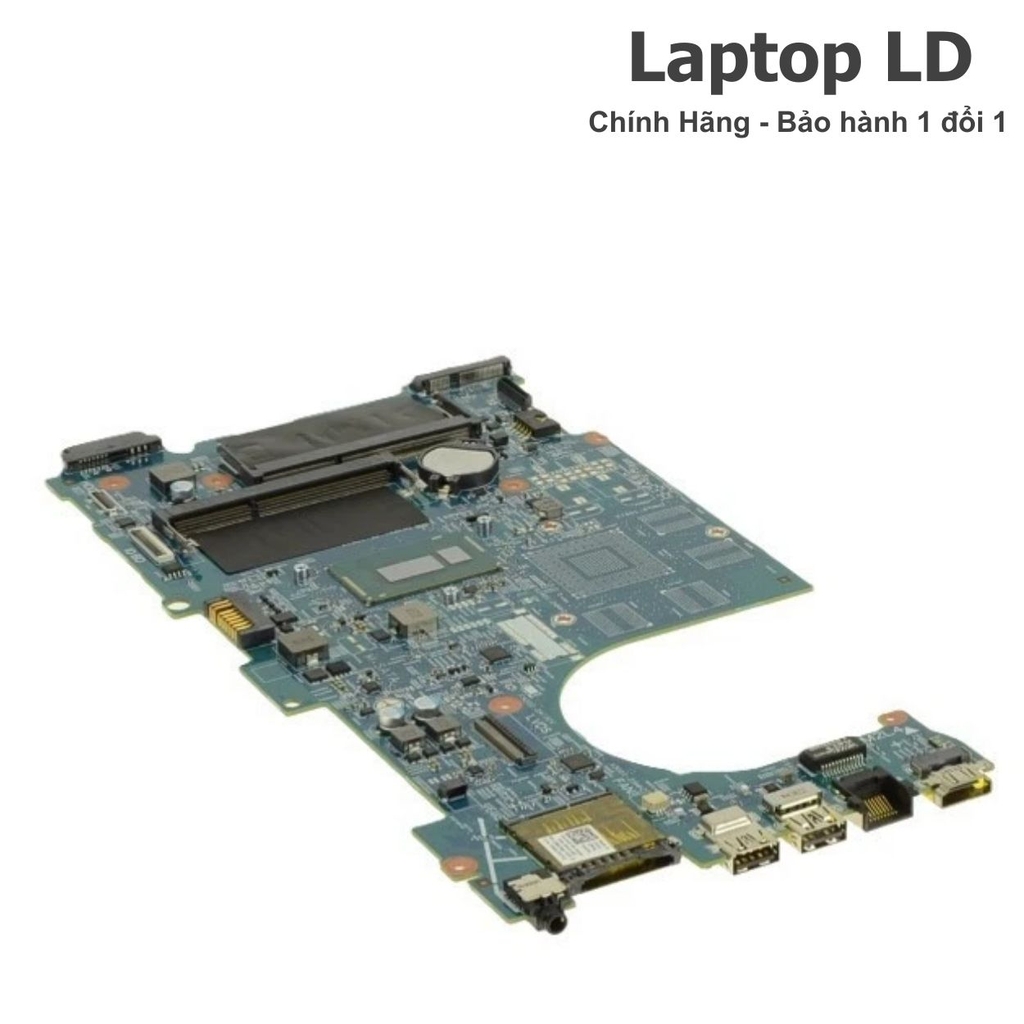

Hình ảnh tham khảo (12309-1 & cụm cổng)

Thông số kỹ thuật Dell Inspiron 17R 7737 (12309-1)

Lưu ý: Inspiron 17R 7737 có biến thể theo cấu hình và bố trí cổng. Khi đặt motherboard 12309-1, nên đối chiếu ảnh cụm cổng (DC-in/USB/HDMI/LAN) và layout tản để đảm bảo tương thích với khung máy mỏng.

Khi nào nên thay linh kiện 12309-1 cho Dell Inspiron 17R 7737?

Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):

• Cắm sạc không vào hoặc chập chờn theo tư thế; đã thử adapter Dell 19.5V đúng chuẩn vẫn lỗi.
• Nhấn nguồn không phản hồi, hoặc bật lên rồi tắt / quạt quay rồi tắt lặp lại.
• Đen màn theo tư thế gập/mở nắp dù đã loại trừ cáp màn/LCD cơ bản.
• Treo logo Dell lặp dù đã loại trừ HDD/SSD và reset BIOS cơ bản.
• HDMI không ra hình ổn định, đã test nhiều dây/màn vẫn lỗi theo thời gian.
• USB/LAN lỗi theo tải, rớt thiết bị khi copy nặng hoặc transfer lớn.
• Có dấu hiệu ẩm/oxy hóa quanh cụm cổng hoặc vùng nguồn làm lỗi phát sinh ngẫu nhiên.

👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD

Sửa hay thay 12309-1: phương án nào hợp lý hơn?

Case thực tế (mẫu) & cách khoanh vùng

Lỗi thường gặp trên Inspiron 17R 7737 (12309-1)

• Đen màn theo tư thế gập/mở nắp: cáp màn mỏi hoặc socket/cáp lỏng do chassis mỏng, lỗi tái tạo theo góc mở.
• Sạc chập chờn phải “kê dây”: jack DC-in rơ hoặc mối hàn nứt quanh cổng do lực cắm/rút.
• Báo sạc nhưng pin không tăng: pin chai/adapter không đúng công suất hoặc nhánh sạc suy làm dòng sạc thấp.
• Bật lên rồi tắt / quạt nhúc nhích rồi tắt: standby 3V/5V dao động hoặc chập tải nhánh USB/I-O.
• Treo logo Dell / restart vòng lặp: SSD/HDD lỗi, BIOS lỗi nhẹ hoặc nguồn lưu trữ không ổn định.
• Nóng – tụt xung – sập: tản mỏng bít bụi, keo khô; chạy lâu mới lộ lỗi.
• HDMI không ra hình ổn định: cổng HDMI lỏng/oxy hóa hoặc nhánh xuất hình suy theo nhiệt.
• USB rớt thiết bị khi tải: nhánh 5V USB yếu hoặc cổng lỏng; copy nặng mới lộ.
• LAN rớt khi transfer lớn: RJ45 mòn/oxy hóa, lỗi theo tải.

Triệu chứng → Nguyên nhân → Cách khoanh vùng

Quy trình thay & checklist test (chuẩn kỹ thuật)

👉 Xem chi tiết: Quy trình thay tại Laptop LD

Quy trình thay (tóm tắt thao tác)

👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết

1. Ngắt nguồn hoàn toàn: tắt máy, rút adapter, xả điện; tháo pin (nếu tháo rời) trước khi thao tác.
2. Tháo đáy máy đúng vị trí ốc; lưu ý khung nhôm mỏng, tránh cong vênh.
3. Tháo RAM, HDD/SSD 2.5" và các cáp: màn hình, bàn phím, touchpad, loa, Wi-Fi, DC-in… theo máy.
4. Kiểm tra/vệ sinh khu vực jack DC-in và cụm cổng USB/HDMI/LAN; chú ý mối hàn quanh cổng (dòng mỏng dễ nứt).
5. Lắp đúng main 12309-1; test sơ bộ: nhận sạc, lên nguồn, vào BIOS, nhận RAM/SSD.
6. Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt, USB, HDMI, LAN, âm thanh, test gập/mở nắp.
7. Chạy test theo thời gian trước khi bàn giao để bắt lỗi “dùng lâu mới nóng sập/đen màn”.

Checklist test sau khi mua/thay

• Test sạc: nhận sạc ổn định 15–20 phút; rung nhẹ đầu sạc không rớt.
• Test nguồn: bật/tắt nhiều lần; không lỗi quạt quay rồi tắt.
• Test RAM: nhận đủ dung lượng; test ổn định.
• Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
• Test USB: cắm ổ cứng ngoài, copy file lớn 10–20 phút.
• Test HDMI: xuất hình ra màn ngoài, đổi cáp/màn, theo dõi ổn định theo thời gian.
• Test LAN: ping & transfer 10–15 phút để bắt lỗi rớt khi tải.
• Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự tắt).
• Test gập/mở nắp: quan sát hiện tượng đen màn theo tư thế để khoanh vùng cáp/LCD.
• Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.

Giá linh kiện & giá thay Dell Inspiron 17R 7737

Giá 12309-1 (linh kiện)

Giá phụ thuộc tình trạng cụm cổng (DC-in/USB/HDMI/LAN), mức oxy hóa (nếu có), tình trạng socket cáp màn và tình trạng tổng thể. Trung tâm sẽ đối chiếu đúng máy Inspiron 17R 7737 (i5-4200U) trước khi chốt.

Giá thay (công + kiểm tra + test)

• Giá bao gồm công thay, vệ sinh/kiểm tra cụm cổng, kiểm tra cáp màn và kiểm tra tổng thể theo checklist.
• Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.

Thay cho Inspiron 17R 7737 có lấy ngay không?

Nếu có sẵn đúng phiên bản, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test nhiệt & test gập/mở nắp theo thời gian để bắt lỗi, kỹ thuật sẽ thông báo trước.

Đánh giá khách hàng

Qfat tham khảo: 8.5/10 (sạc ổn định + không đen màn theo tư thế + HDMI ổn định + USB/LAN đạt khi tải + test nhiệt đạt).

Khách dùng màn lớn: “Máy cắm sạc lúc nhận lúc không, mở nắp một góc thì đen màn, thỉnh thoảng treo logo. Thay xong sạc ổn, test gập/mở nắp ok, dùng lâu không nóng sập.”

Phản hồi kỹ thuật: “Đã test sạc 21 phút kèm rung, test tải 27 phút, test gập/mở nắp nhiều lần, test USB copy file lớn, test LAN transfer và test HDMI theo thời gian trước khi bàn giao.”

Câu hỏi thường gặp
