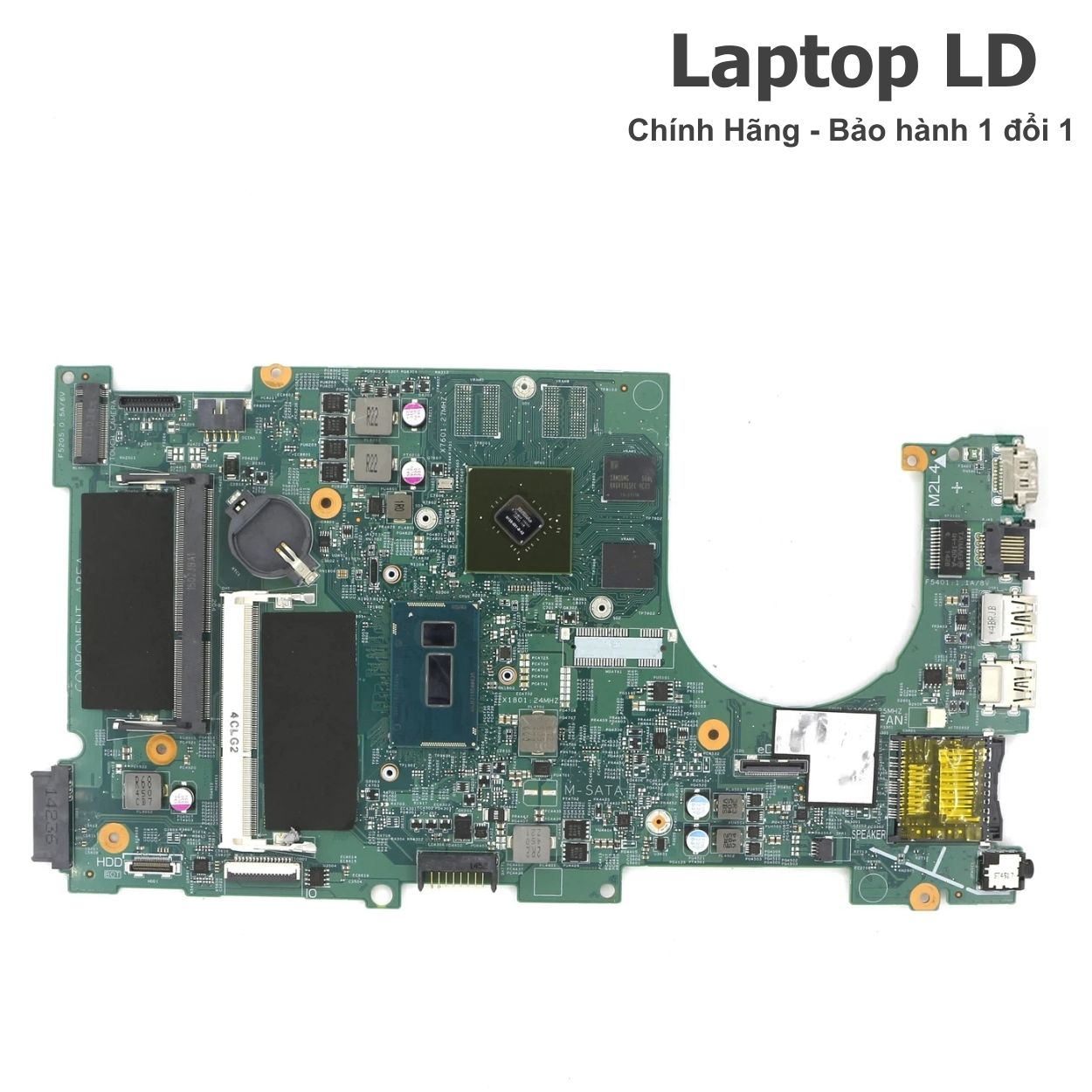

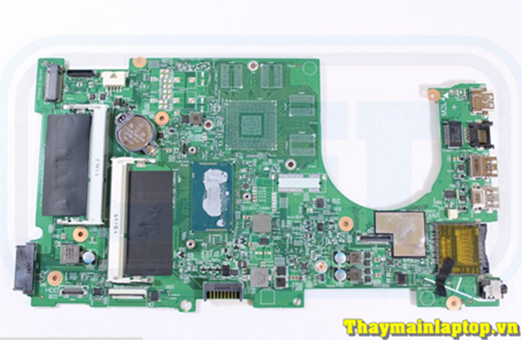

Main Dell Inspiron 17 7746 CPU i7-5500U | 14202-1
Dell Inspiron 17 7746 là dòng 2-in-1 17.3" xoay 360° (màn lớn cảm ứng), dùng CPU i7-5500U (Broadwell-U) nên lỗi thường “đúng chất 17" 360°”: bản lề nặng khiến cáp màn/cáp cảm ứng qua bản lề dễ mỏi, cổng I/O chịu lực dễ lỏng theo thời gian, và các lỗi nhiệt phát sinh do tản lớn nhưng đọng bụi. Với board 14202-1, các tình trạng hay gặp gồm không lên nguồn, cắm sạc không vào, bật lên rồi tắt, đèn nguồn sáng nhưng màn đen, treo logo, kèm nhóm lỗi rất đặc trưng 2-in-1 như mất hình theo góc gập, cảm ứng chập chờn/loạn điểm, auto-rotate lúc chạy lúc không, hoặc lỗi cổng như USB rớt khi copy, HDMI không ra, LAN rớt khi tải. Khi cần thay đúng main laptop (bo mạch chủ laptop / motherboard / mainboard laptop – Main máy tính xách tay), chọn chuẩn 14202-1 và đối chiếu đúng cụm cổng + cụm cáp qua bản lề sẽ giúp hạn chế lỗi “gập mới lỗi”.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 14202-1 cho Inspiron 17 7746 i7-5500U.
- Dòng 7746 thường khác nhau theo cáp màn/cảm ứng và board phụ I/O. Khi đặt bo mạch chủ laptop cần đối chiếu cụm cổng (DC-in, USB, HDMI, audio, LAN) và đầu cáp màn + cáp cảm ứng qua bản lề để khớp.
- Máy 17" 2-in-1 nên test thêm: gập mở nhiều góc, cảm ứng, rotate và test sạc theo tư thế để tránh lỗi phát sinh sau lắp.
- Phù hợp lỗi lặp: không nguồn/không sạc, bật tắt, màn đen theo góc gập, cảm ứng/rotate lỗi hoặc lỗi cổng theo tải.
- Thay mainboard laptop + kiểm tra jack DC-in + kiểm tra đường cáp qua bản lề (bản lề nặng) + vệ sinh tản lớn và thay keo tản.
- Chạy test theo thời gian: sạc ổn, nhiệt ổn, gập mở đủ góc, cảm ứng và cổng ngoại vi ổn định.
Mua 14202-1: đúng mã – đúng cổng – đúng hệ 2-in-1 17" của 7746
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: 14202-1
- Dòng: Dell Inspiron 17 7746
- CPU: Intel Core i7-5500U
- Cần đối chiếu: DC-in, USB, HDMI, LAN, audio, đầu cáp màn/cảm ứng, cụm bản lề
Hợp máy không sạc/không nguồn, màn mất theo góc gập, cảm ứng/rotate lỗi hoặc lỗi cổng theo thời gian.
- Kiểm tra đường sạc & mạch nguồn trước/sau thay
- Kiểm tra cáp màn/cảm ứng qua bản lề (giữ góc để bắt lỗi)
- Test cảm ứng + xoay màn + gập mở đủ góc
Gọi/nhắn để đối chiếu đúng Inspiron 17 7746, xác định chuẩn board 14202-1 (i7-5500U) và báo giá theo tình trạng thực tế (đặc biệt lỗi cáp qua bản lề, cảm ứng và jack sạc).

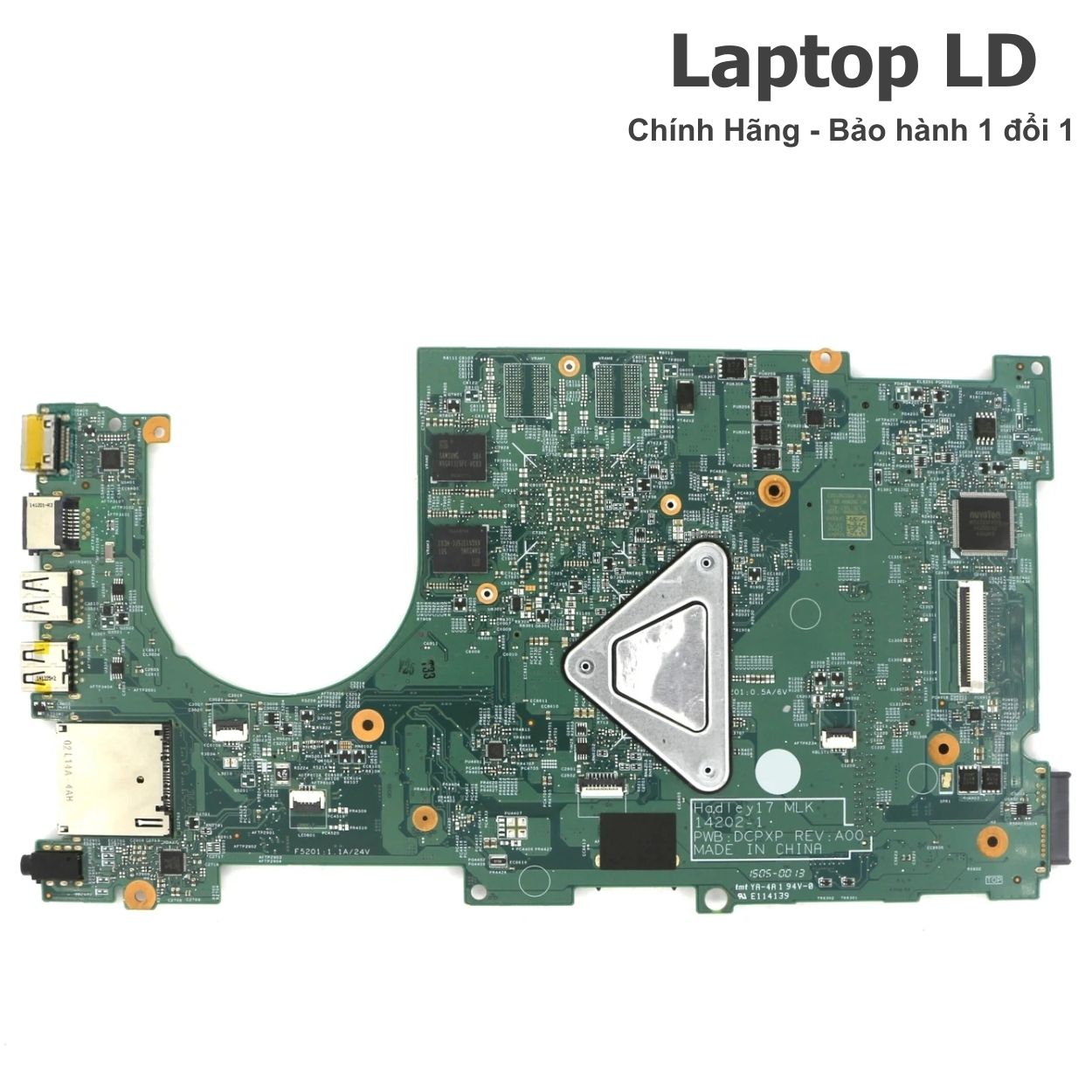

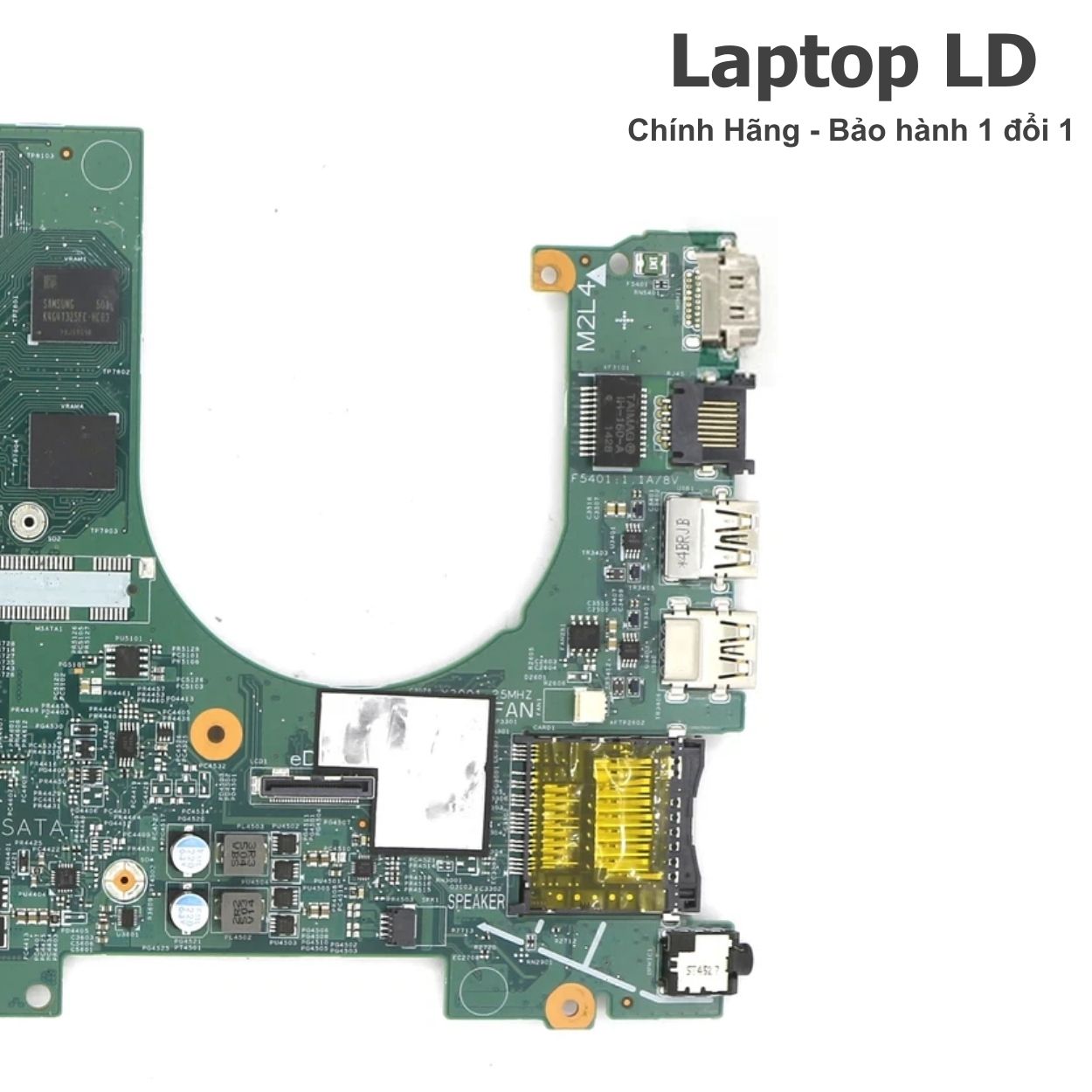

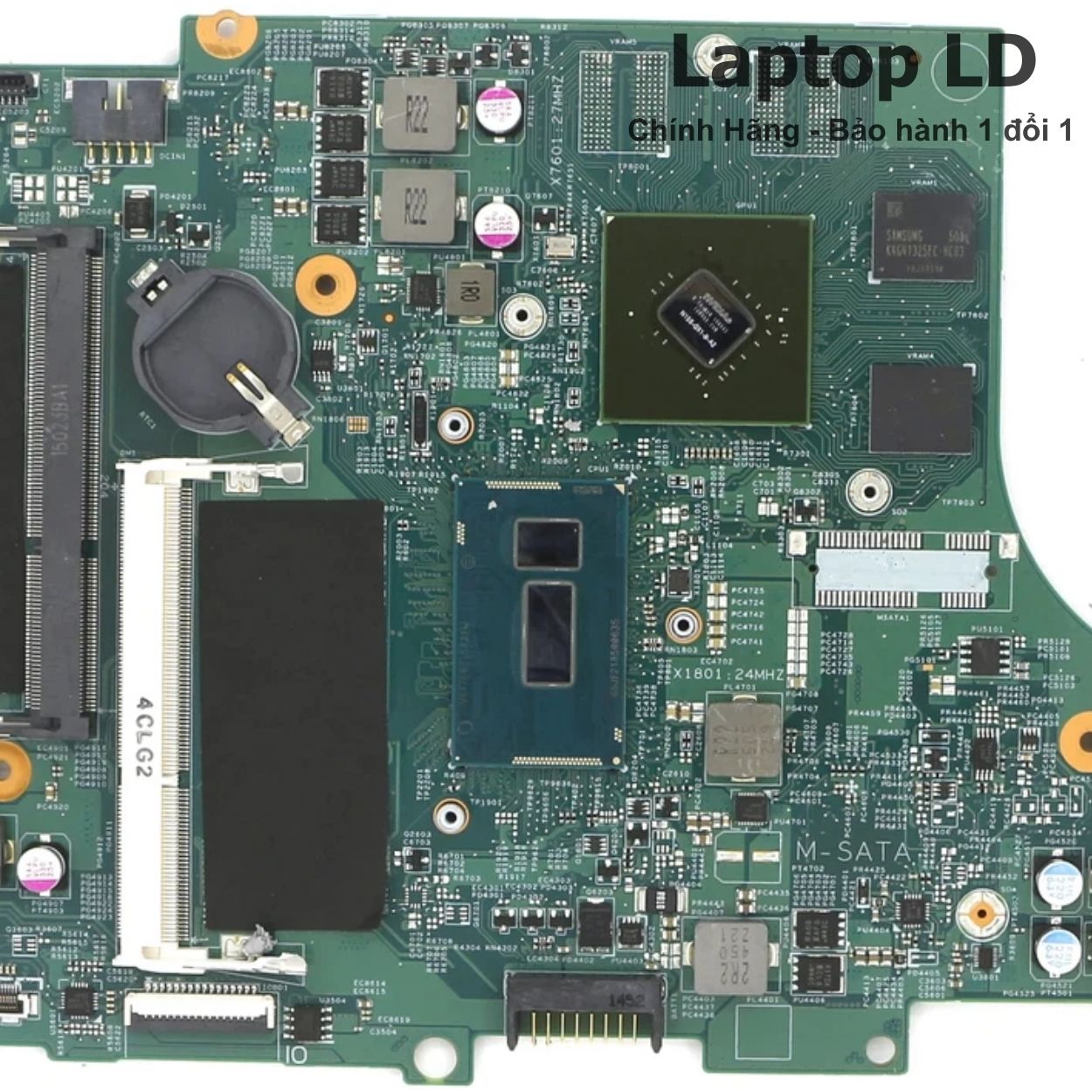

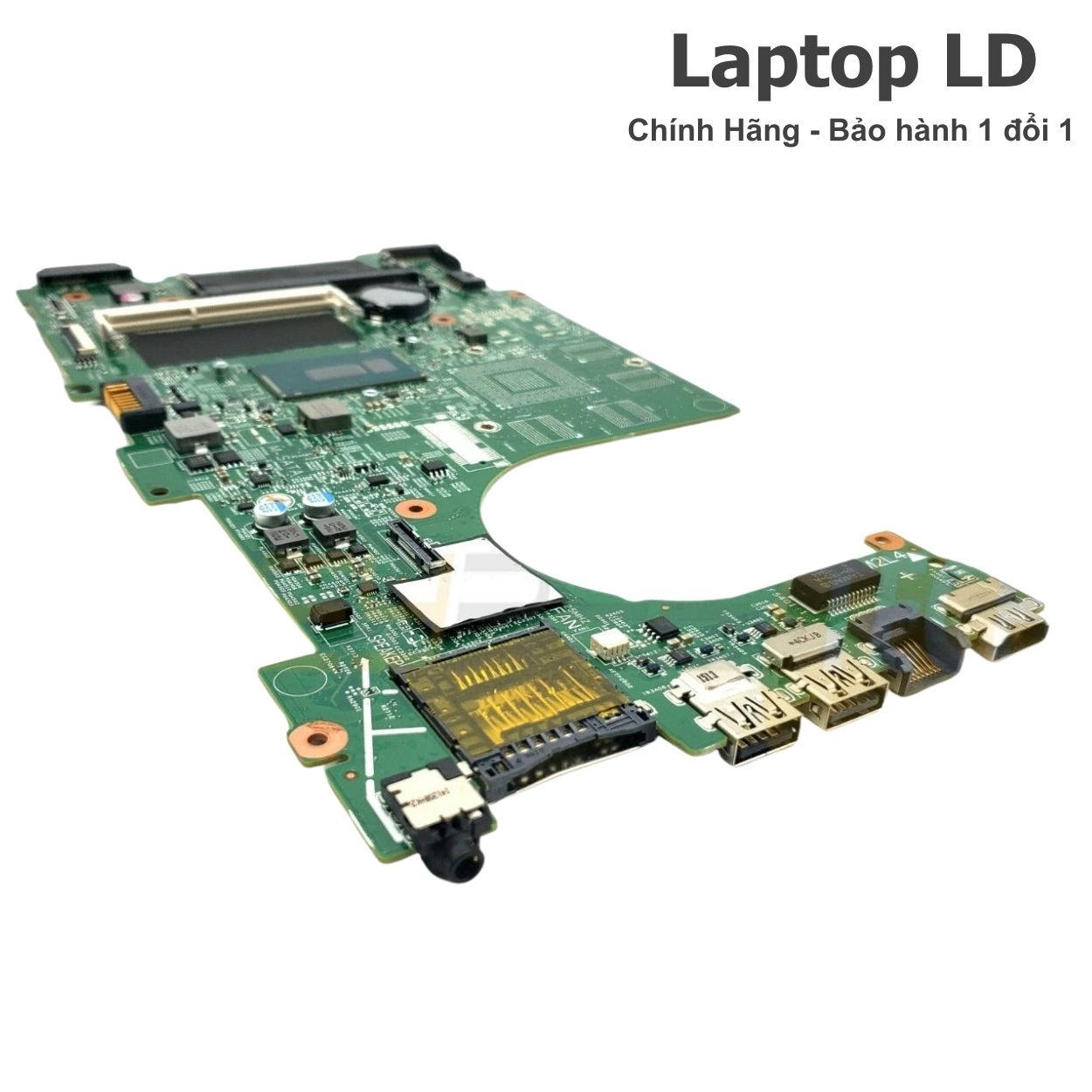

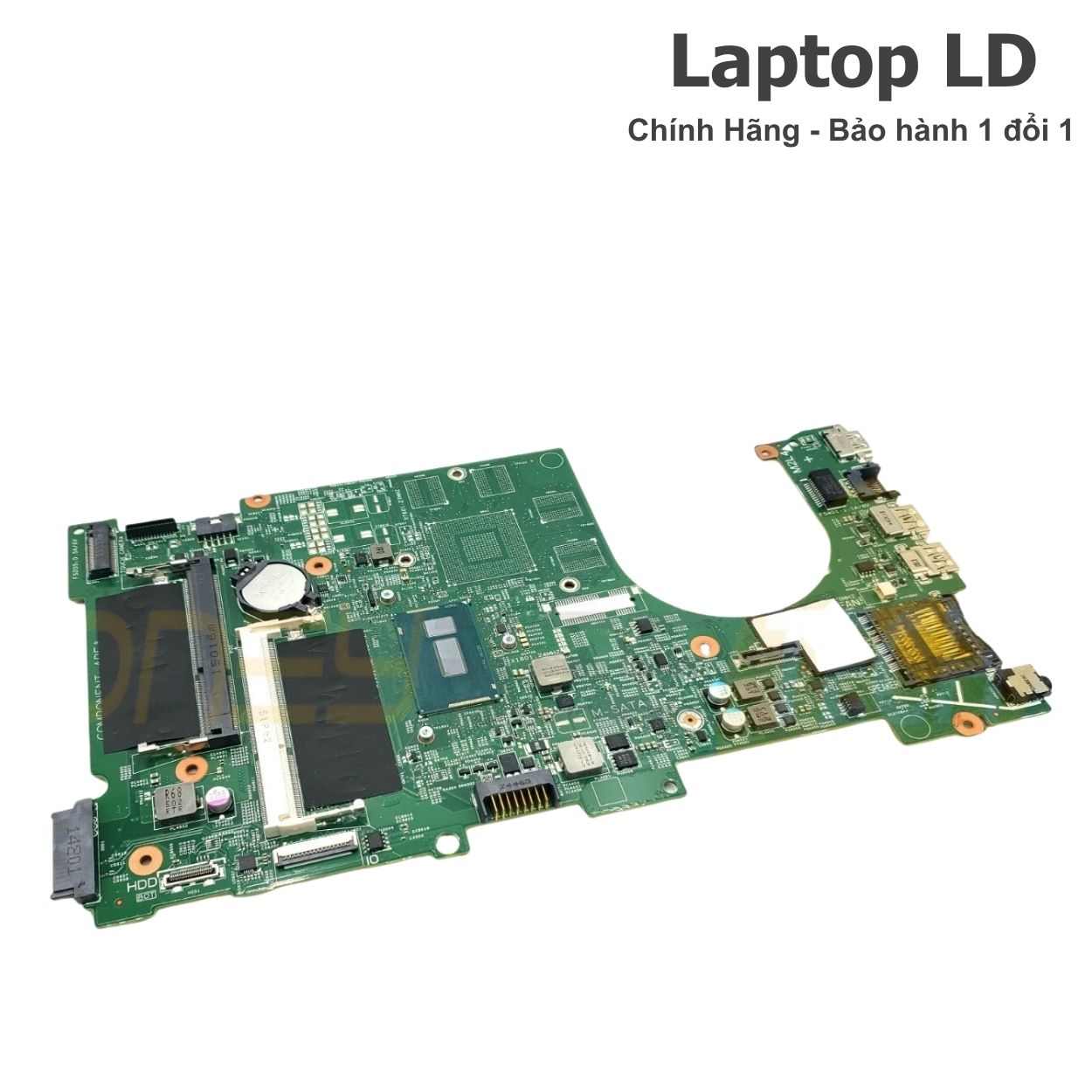

Hình ảnh tham khảo (14202-1 & cụm cổng)
- Mất hình theo góc gập: bản lề 17" nặng nên cáp màn qua bản lề rất hay mỏi; test gập 30°/90°/180°/270°/360° và giữ mỗi góc 30–60 giây để bắt đúng lỗi.
- Cảm ứng loạn điểm: hay lộ khi gập sang tablet mode; nên test vẽ đường dài + zoom 2 ngón và thử chạm nhiều vị trí gần mép màn.
- Rotate lúc chạy lúc không: cảm biến/chuyển chế độ tablet nhận sai; test gập 360° xem bàn phím/touchpad có tự khóa đúng không.
- Sạc chập chờn theo tư thế: máy lớn thường bị kéo dây sạc; jack DC-in dễ lỏng → test sạc 15–20 phút kèm rung nhẹ.
- Bật lên rồi tắt: có thể do chạm tải từ cụm I/O (USB/HDMI/LAN) hoặc lỗi nguồn; test tối giản trước.
- USB rớt khi copy: bắt buộc test copy file lớn 10–20 phút, lỗi thường chỉ lộ khi tải.
- HDMI không ra hình: test đổi dây/đổi màn và thử nhiều độ phân giải; nếu rung cổng là mất hình thì ưu tiên khoanh vùng cổng/đường tín hiệu.
- Nóng sập sau khi dùng lâu: i7-5500U 15W nhưng máy 17" dễ đọng bụi ở tản; vệ sinh tản + thay keo và chạy tải 20–30 phút.
- LAN rớt khi tải: RJ45 lỏng/oxy hóa; test ping + transfer 10–15 phút để bắt lỗi “tải mới rớt”.
Thông số kỹ thuật Inspiron 17 7746 (14202-1 – i7-5500U)
| Mã board | 14202-1 |
|---|---|
| Dòng máy | Dell Inspiron 17 7746 (2-in-1 360°, 17.3" touch) |
| Nền tảng | Intel Broadwell-U |
| CPU | Intel Core i7-5500U (2C/4T, 15W) • hàn trên board |
| GPU | Intel HD Graphics 5500 |
| RAM | DDR3L SO-DIMM (thường 2 khe) • tối đa 16GB (2×8GB) |
| Lưu trữ | 2.5" SATA (HDD/SSD) và M.2 (tùy cấu hình) |
| Màn hình | 17.3" FHD 1920×1080 cảm ứng |
| Cổng kết nối | USB Type-A • HDMI • LAN RJ45 • audio • khe thẻ (tùy máy) • DC-in (đầu kim Dell dòng mỏng) |
| Kết nối | Wi-Fi • Bluetooth (tùy card) |
| Adapter | 19.5V • thường dùng 65W (tùy cấu hình) • đầu kim Dell 4.5mm (dòng mỏng) |
Lưu ý: 7746 là 2-in-1 17" nên phần cáp màn/cáp cảm ứng qua bản lề cực quan trọng. Khi thay bo mạch chủ laptop 14202-1 cần đối chiếu đúng cáp và test gập mở đủ góc để đảm bảo ổn định.
Khi nào nên thay linh kiện 14202-1 cho Inspiron 17 7746?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Không lên nguồn/bật tắt lặp lại dù đã test tối giản và loại trừ pin/adapter.
- Không nhận sạc hoặc sạc rớt theo tư thế dù đã thử adapter đúng chuẩn và kiểm tra jack DC-in.
- Màn hình đen/treo logo lặp lại sau khi đã test SSD/HDD và RAM cơ bản.
- Mất hình theo góc gập, cảm ứng/rotate lỗi lặp dù đã kiểm tra cáp/đầu cáp cơ bản.
- USB/HDMI/LAN lỗi theo thời gian hoặc rớt khi tải thật.
- Board có dấu ẩm/oxy hóa vùng cổng hoặc khu vực gần bản lề/cáp.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 14202-1: phương án nào hợp lý hơn?
- Mất hình theo góc gập: kiểm tra/thay cáp màn qua bản lề, test đủ góc 30°–360°.
- Cảm ứng/rotate lỗi: kiểm tra đầu cáp cảm ứng, test vẽ/zoom và test tablet mode.
- Không sạc: kiểm tra jack DC-in, test sạc 15–20 phút kèm rung nhẹ.
- Treo logo: test SSD khác, kiểm tra kết nối ổ trước khi quy về motherboard.
- LAN rớt: vệ sinh cổng RJ45, test ping/transfer 10–15 phút để kết luận.
- Không lên nguồn/bật tắt do lỗi nguồn sâu, tái diễn theo thời gian.
- Mạch sạc lỗi sâu khiến sạc/pin chập chờn dù jack/adapter đã chuẩn.
- Lỗi HDMI/USB/LAN theo tải lặp lại, đã loại trừ phụ kiện và board phụ.
- Board bị oxy hóa/ăn mòn hoặc đã sửa nhiều lần nhưng lỗi quay lại.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: test adapter 19.5V đúng chuẩn → test sạc 15–20 phút kèm rung → kiểm tra jack DC-in → test góc gập 30°/90°/180°/270°/360° (giữ mỗi góc 30–60 giây) → kiểm tra/đóng lại đầu cáp màn & cáp cảm ứng → test cảm ứng vẽ/zoom + tablet mode → test LAN ping/transfer 10–15 phút → chạy tải 20–30 phút để xác nhận nhiệt ổn.
Gợi ý quyết định: nếu đã xử lý cáp qua bản lề + jack sạc mà vẫn không nguồn/không sạc/bật tắt hoặc lỗi I/O lặp, cân nhắc thay đúng 14202-1.
Lỗi thường gặp trên Inspiron 17 7746 (14202-1)
- Mất hình theo góc gập: cáp màn qua bản lề mỏi/gãy ngầm do bản lề nặng.
- Cảm ứng/rotate chập chờn: cáp cảm ứng lỏng, sensor nhận sai chế độ tablet.
- Không sạc / sạc rớt: jack DC-in lỏng hoặc mạch sạc suy.
- Bật lên rồi tắt: lỗi nguồn sâu hoặc chạm tải từ cụm I/O.
- USB/HDMI/LAN lỗi theo tải: cổng/nhánh I/O suy, chỉ lộ khi dùng thật.
- Nóng sập: tản đọng bụi, keo tản chai, chạy lâu mới lộ.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Gập mở thay đổi góc là nháy/mất hình |
|---|---|
| Nguyên nhân | Cáp màn qua bản lề mỏi/gãy ngầm • đầu cáp lỏng |
| Cách khoanh vùng | Test góc 30°/90°/180°/270°/360° → giữ mỗi góc 30–60 giây → đóng lại đầu cáp → nếu vẫn lặp, ưu tiên thay cáp màn |
| Triệu chứng | Cảm ứng loạn điểm / rotate lúc chạy lúc không |
| Nguyên nhân | Cáp cảm ứng lỏng • sensor nhận sai chế độ tablet |
| Cách khoanh vùng | Test vẽ đường dài + zoom 2 ngón → gập 360° xem bàn phím/touchpad tự khóa → đóng lại đầu cáp cảm ứng → nếu vẫn lỗi, khoanh vùng sensor/cáp |
| Triệu chứng | Sạc rung nhẹ là rớt / pin không vào |
| Nguyên nhân | Jack DC-in lỏng • adapter không đúng công suất • mạch sạc suy |
| Cách khoanh vùng | Dùng adapter 19.5V đúng chuẩn → test sạc 15–20 phút kèm rung → kiểm tra/thay jack → nếu vẫn lỗi, khoanh vùng mạch sạc/đường vào |
| Triệu chứng | LAN tải nặng thì rớt |
| Nguyên nhân | RJ45 lỏng/oxy hóa • nhánh LAN suy theo tải |
| Cách khoanh vùng | Test ping liên tục + transfer 10–15 phút → quan sát rớt khi tải → vệ sinh cổng → thử dây/port khác để loại trừ |
| Triệu chứng | Nóng sập khi chạy lâu |
| Nguyên nhân | Tản đọng bụi • keo tản chai • quạt yếu |
| Cách khoanh vùng | Vệ sinh tản + thay keo → chạy tải 20–30 phút → nếu vẫn sập dù nhiệt không cao, khoanh vùng nguồn theo nhiệt |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc và xả điện (2-in-1 thường pin trong, thao tác đúng thứ tự).
- Tháo đáy máy; lưu ý ốc khác độ dài, đặc biệt vùng bản lề để tránh cấn vỏ khi ráp.
- Ngắt pin (nội bộ) trước khi tháo cáp màn/cáp cảm ứng để tránh chập.
- Tháo các cáp: màn hình, cảm ứng, bàn phím, touchpad, loa, Wi-Fi, DC-in, board I/O (USB/LAN/Audio) theo máy.
- Kiểm tra/vệ sinh khu vực bản lề và đường cáp; xử lý oxy hóa nếu có.
- Lắp đúng board 14202-1; test sơ bộ: nhận sạc, lên nguồn, vào BIOS, nhận ổ.
- Ráp hoàn thiện và test theo checklist: sạc-xả, gập mở đủ góc, cảm ứng/rotate, USB/HDMI/LAN, nhiệt.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định 15–20 phút; rung nhẹ đầu sạc không rớt.
- Test nguồn: bật/tắt nhiều lần; không lỗi bật lên rồi tắt.
- Test gập mở: 30°/90°/180°/270°/360° (giữ mỗi góc 30–60 giây), không nháy/mất hình.
- Test cảm ứng: vẽ đường dài + zoom 2 ngón, không loạn điểm.
- Test rotate/tablet: gập 360° bàn phím/touchpad tự khóa đúng, xoay màn đổi hướng ổn.
- Test lưu trữ: HDD/SSD đọc ghi ổn; restart vài lần để bắt lỗi treo logo.
- Test USB: copy file lớn 10–20 phút, không rớt thiết bị.
- Test HDMI: xuất hình ổn định, thử đổi dây/màn nếu cần.
- Test LAN: ping & transfer 10–15 phút, không rớt khi tải.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
Giá linh kiện & giá thay Inspiron 17 7746
Giá board 14202-1 (linh kiện)
Giá phụ thuộc tình trạng bo (mức oxy hóa vùng cổng/near hinge, tình trạng jack DC-in, tình trạng đầu cáp), mức độ “zin” và yêu cầu test gập mở + cảm ứng. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, kiểm tra cáp qua bản lề, vệ sinh/kiểm tra cổng và test theo checklist riêng của 2-in-1 17".
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho 7746 có lấy ngay không?
Nếu có sẵn đúng board 14202-1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần test gập mở nhiều góc, test cảm ứng/rotate và test sạc theo thời gian để bắt lỗi “gập mới lỗi”, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 9.0/10 (gập 360° ổn + giữ góc 30–60s không mất hình + cảm ứng mượt + rotate đúng + sạc bền theo tư thế + HDMI/USB/LAN ổn khi tải + nhiệt đạt).
Khách dùng 17" 2-in-1: “Trước gập qua 180° hay nháy rồi mất hình, tablet mode thì cảm ứng loạn, sạc rung là rớt. Thay xong gập đủ kiểu vẫn ổn, cảm ứng ok và mạng tải nặng không rớt.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm rung, test gập 30°–360° (giữ góc), test cảm ứng vẽ/zoom, test rotate/tablet, test USB copy 20 phút, test LAN transfer 15 phút, test HDMI và chạy tải 30 phút trước khi bàn giao.”
Câu hỏi thường gặp
7746 mất hình theo góc gập có phải luôn do main laptop không?
Không hẳn. 7746 bản lề nặng nên cáp màn/cáp cảm ứng qua bản lề rất hay mỏi hoặc lỏng đầu cáp. Nên test đủ góc 30°–360° (giữ mỗi góc 30–60 giây) và kiểm tra/đóng lại đầu cáp trước. Nếu đã xử lý cáp/bản lề mà vẫn mất hình hoặc kèm lỗi nguồn/sạc, lúc đó mới ưu tiên khoanh vùng bo mạch chủ laptop.
LAN tải nặng thì rớt có phải do đường mạng không?
Có thể do dây/port/router, nhưng nếu chỉ rớt trên máy này, hãy test ping liên tục + transfer 10–15 phút. Nếu rớt đúng lúc tải, ưu tiên kiểm tra cổng RJ45 (lỏng/oxy hóa) hoặc nhánh LAN trên mainboard laptop/board I/O.
Nhận máy sau thay 14202-1 cần test gì quan trọng nhất?
Nên ưu tiên: test gập mở đủ góc 30°–360° (giữ góc), test cảm ứng + rotate/tablet, test sạc 15–20 phút kèm rung, test USB copy 10–20 phút, test LAN transfer 10–15 phút, test HDMI và chạy tải/nhiệt 20–30 phút theo checklist.
Liên hệ
Laptop LD – Tư vấn & kỹ thuật: 0965.030.032 • thaymainlaptop.vn
Zalo/Chat: 8:30–20:30 (T2–CN). Hỗ trợ giao hàng toàn quốc; nhận thay tại Thanh Xuân (Hà Nội) và Khoái Châu (Hưng Yên).
Gọi để đối chiếu đúng board 14202-1, kiểm tra tình trạng cáp qua bản lề/jack sạc & oxy hóa và nhận báo giá.
