Thay main Dell Inspiron 16 Plus 7640 Ultra 7 155H 233039-1 đúng mã
Đúng nền bo mạch 233039-1, CPU Intel Core Ultra 7 155H, Intel Arc Graphics bản UMA, RAM LPDDR5x-6400 hàn onboard và một khe SSD M.2 2230/2280 PCIe Gen4. Đây là main dành cho Dell Inspiron 16 Plus 7640 dạng laptop nắp gập thông thường, không phải Inspiron 16 7640 2-in-1. Laptop LD hỗ trợ đối chiếu Dell DP/N, layout bo mạch, RAM onboard, SSD, màn hình 16 inch 16:10, Thunderbolt 4, HDMI, khe SD, sạc và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- Board 233039-1
- Ultra 7 155H
- Intel Arc UMA
- RAM LPDDR5x onboard
- Thunderbolt 4
- Màn 16:10
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Dell Inspiron 16 Plus 7640, CPU Intel Core Ultra 7 155H, Intel Arc Graphics, tài liệu kỹ thuật Dell và thông tin board 233039-1. Mã 233039-1 được ghi nhận trên main Inspiron 16 Plus 7640 Ultra 7 155H bản UMA; tên “7640 2 trong 1” không phù hợp với board này và không được dùng làm căn cứ thay chéo.

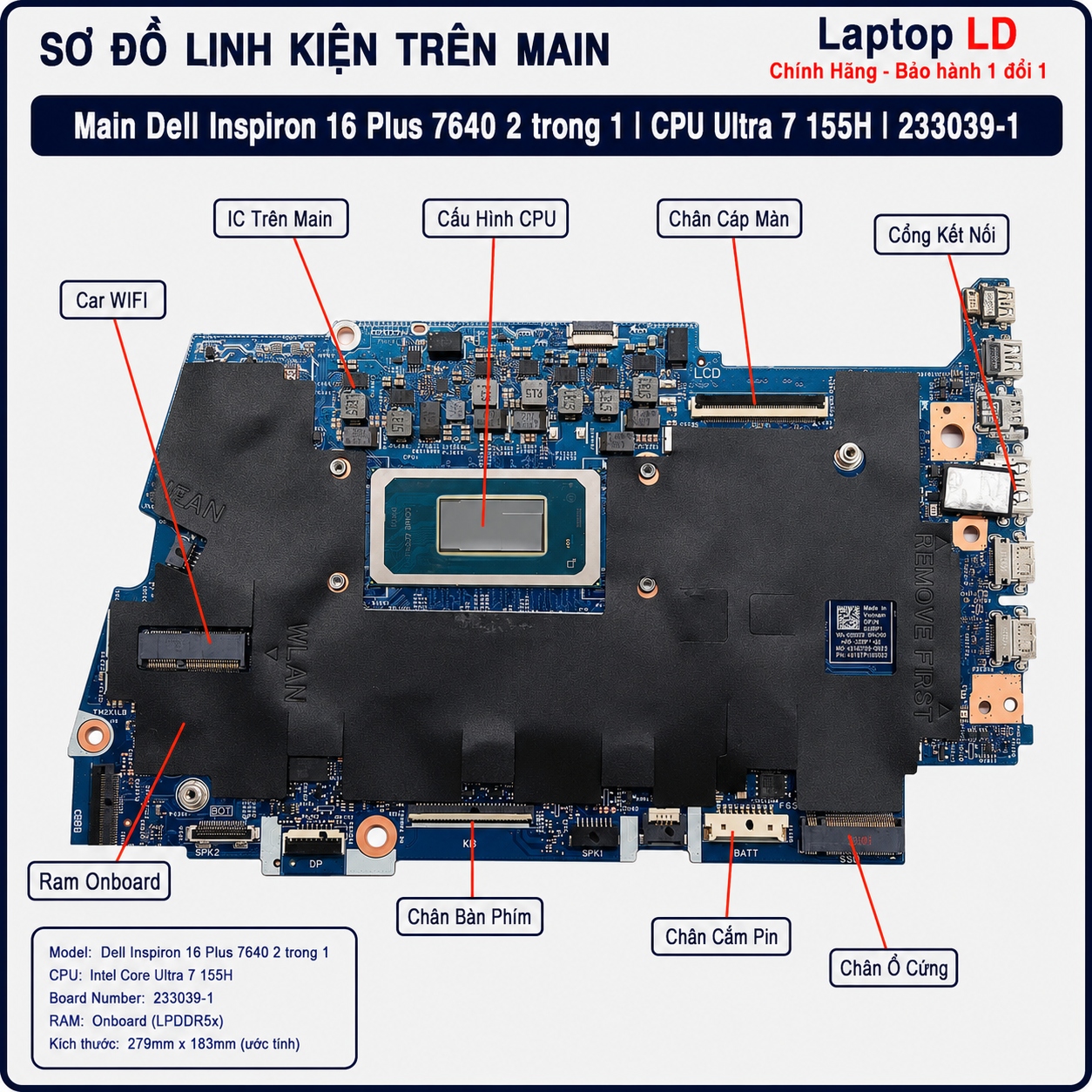

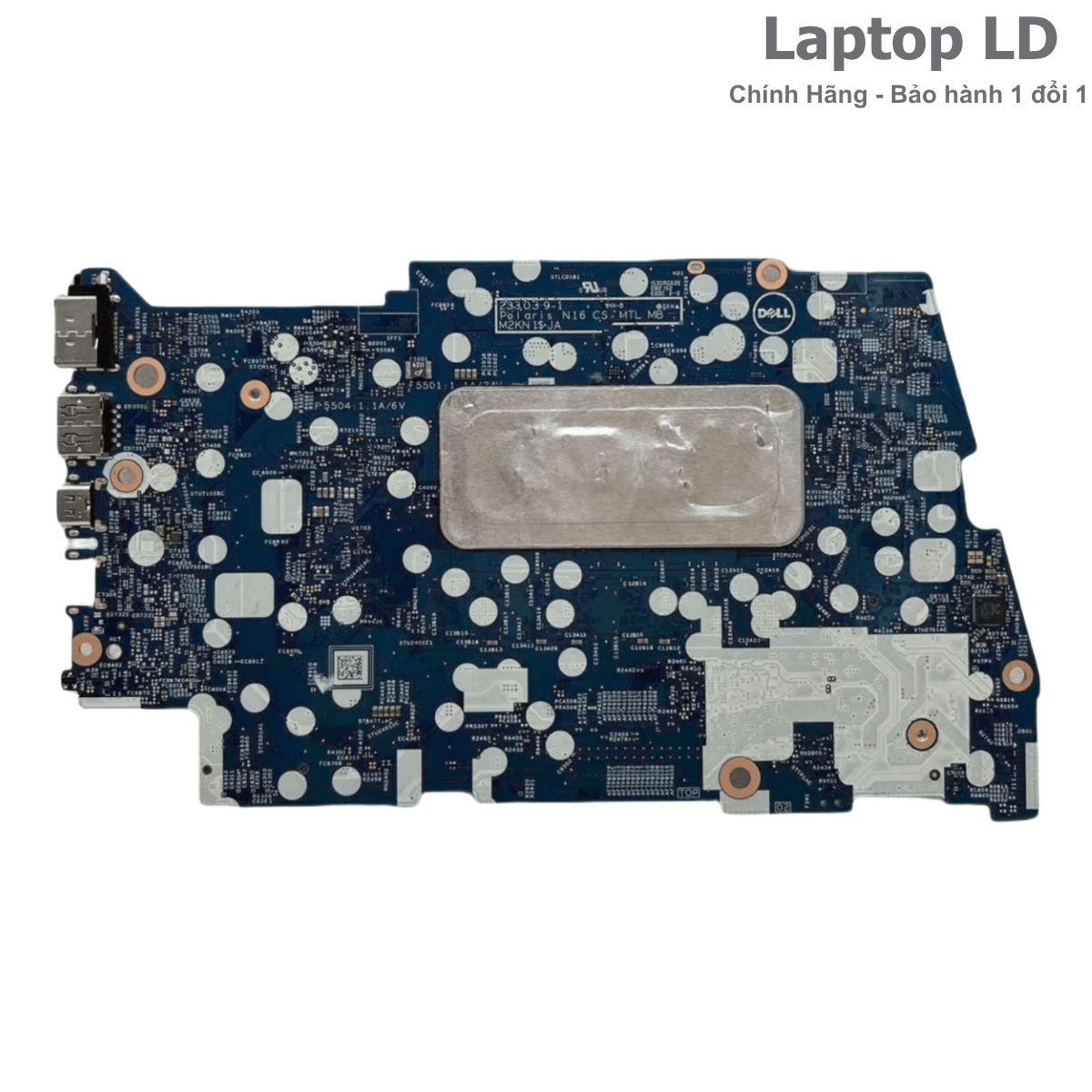

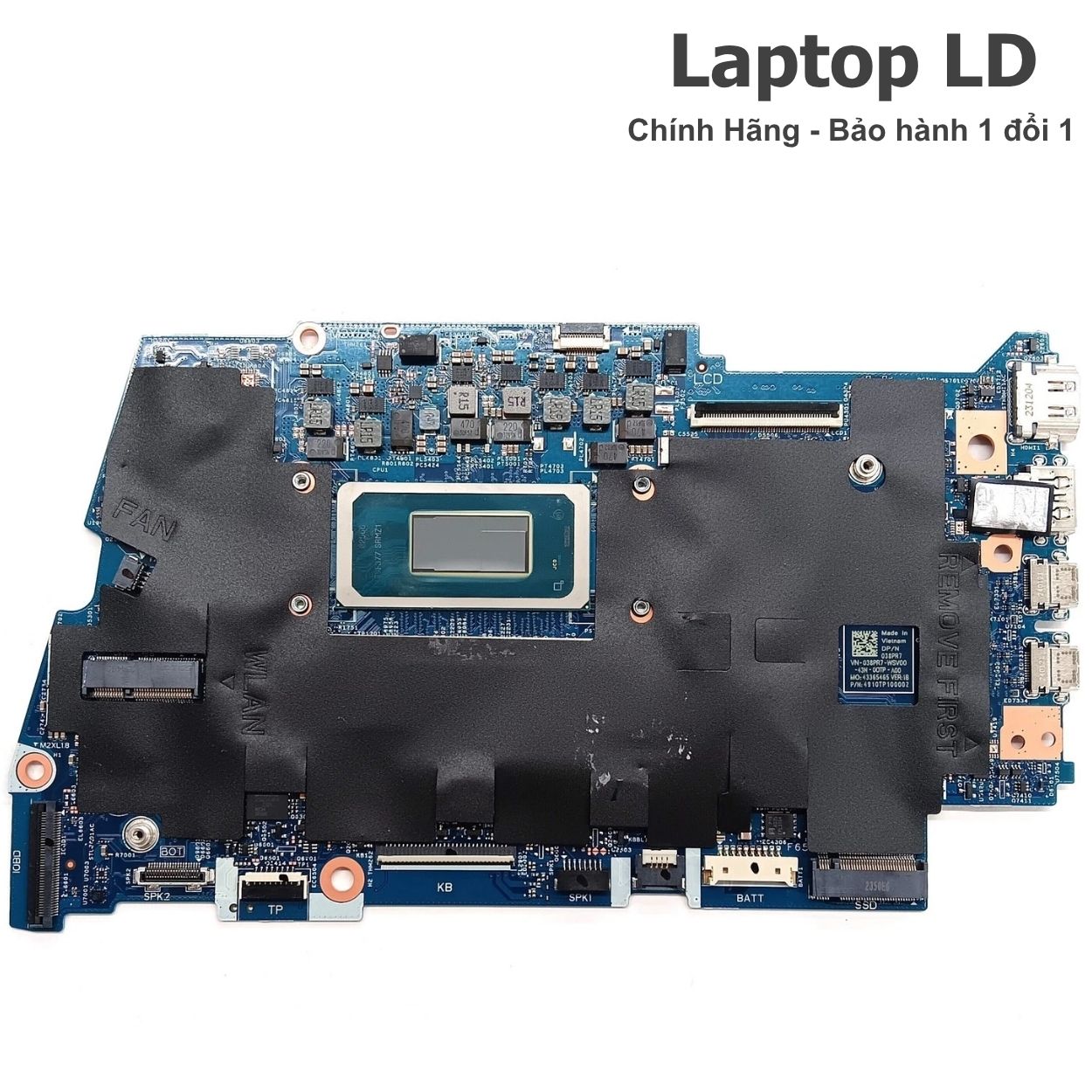

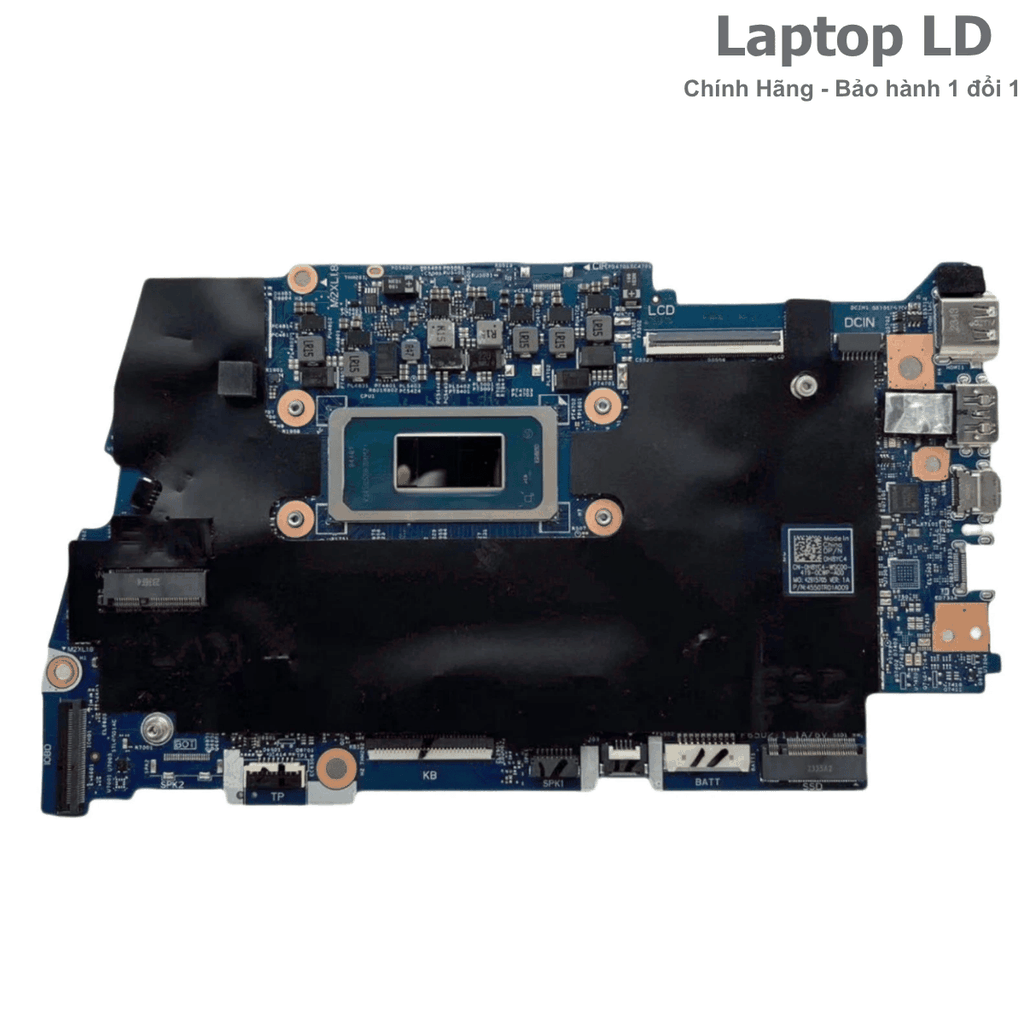

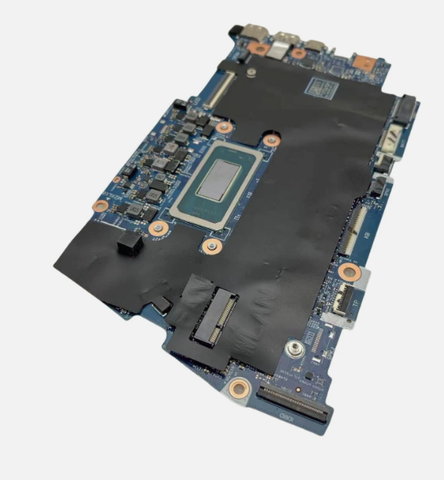

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 16 Plus 7640 Ultra 7 155H 233039-1

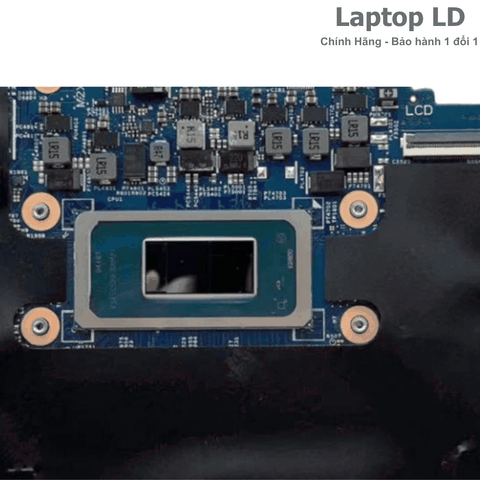

Ảnh thực tế giúp nhận biết CPU Core Ultra 7 155H, cụm RAM LPDDR5x onboard, khe SSD M.2 2230/2280, khe Wi-Fi, mạch sạc, Thunderbolt 4, HDMI, USB-A, khe SD và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
Inspiron 16 Plus 7640 có main Intel Arc UMA và các main dùng NVIDIA RTX 4050/4060. Board 233039-1 trong bài là bản Core Ultra 7 155H, RAM LPDDR5x onboard và Intel Arc; khách cần gửi ảnh rõ tem và layout để không nhầm với 7640 2-in-1 hoặc main GPU rời.
Thông tin nên gửi trước
- Ảnh tem đáy máy có tên Dell Inspiron 16 Plus 7640 và Service Tag.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh board number 233039-1, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU Ultra 7 155H, RAM LPDDR5x onboard và khe SSD M.2.
- Ảnh vùng GPU để xác nhận main Intel Arc UMA không có chip NVIDIA và VRAM GDDR6 rời.
- Ảnh Thunderbolt 4, HDMI, hai USB-A, khe SD, audio và cổng sạc.
- Ảnh đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và bo I/O.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM onboard, mất SSD, không xuất hình, mất USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Inspiron 16 Plus 7640 và board 233039-1.
- Xác nhận đúng CPU Ultra 7 155H, Intel Arc UMA và dung lượng RAM onboard.
- Tránh nhầm với Inspiron 16 7640 2-in-1 hoặc board RTX 4050/4060.
- Nhận diện đúng layout SSD, Wi-Fi, bo I/O, cổng sạc và cụm tản nhiệt.
- Khoanh vùng lỗi nằm ở main, adapter, pin, SSD, màn hình, Wi-Fi hay bo I/O.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Inspiron 16 Plus 7640 Ultra 7 155H 233039-1 được báo theo đúng Dell DP/N, revision PCB, dung lượng RAM onboard, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra tản nhiệt CPU Core Ultra, quạt, pin 64Wh/90Wh, SSD, Wi-Fi, màn hình 16:10, bo I/O và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng board 233039-1 và máy không vào nước, không chập nhiều tầng nguồn. Máy lỗi RAM onboard, Thunderbolt, BIOS, nguồn CPU hoặc mạch màn hình cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Inspiron 16 Plus 7640, Ultra 7 155H, board 233039-1, Dell DP/N và revision.
- Xác nhận main Intel Arc UMA, không gắn chip NVIDIA RTX và VRAM GDDR6 rời.
- Kiểm tra adapter 90W đầu tròn hoặc 100W USB-C theo cấu hình máy, Thunderbolt 4, HDMI, USB-A, khe SD, SSD, Wi-Fi, camera và nhiệt độ.
- Kiểm tra dung lượng RAM LPDDR5x onboard hiển thị đúng trong BIOS và hệ điều hành.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Inspiron 16 Plus 7640 Ultra 7 155H 233039-1 dùng cho máy nào?
Dòng máy phù hợp
- Dell Inspiron 16 Plus 7640 dạng laptop nắp gập tiêu chuẩn.
- CPU Intel Core Ultra 7 155H onboard.
- Board number 233039-1.
- Dell DP/N 0H8YC4 thường gặp trên main 233039-1/233039-2 Ultra 7 155H.
- Phiên bản UMA dùng Intel Arc Graphics và RAM hệ thống dùng chung.
- RAM LPDDR5x-6400 dual-channel hàn onboard, cấu hình 16GB hoặc 32GB.
- Một khe SSD M.2 2230/2280 PCIe NVMe Gen4 x4.
- Hai USB-A, một Thunderbolt 4, HDMI 1.4, audio, khe SD và cổng nguồn 4,5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm Inspiron 16 Plus 7640 với Inspiron 16 7640 2-in-1.
- Không nhầm board 233039-1 UMA với main RTX 4050 hoặc RTX 4060.
- Không bỏ qua dung lượng RAM LPDDR5x hàn trên bo vì RAM không nâng cấp bằng khe SO-DIMM.
- Không chọn theo tên “7640” nếu chưa kiểm board number, Dell DP/N và layout cổng.
- Không dùng cụm tản nhiệt hoặc bo I/O của bản GPU rời cho bản UMA.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, SSD, màn hình và bo I/O.
- Không ghép màn hình/cáp màn chỉ theo kích thước 16 inch mà chưa đối chiếu độ phân giải, cảm ứng và đầu cáp.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Inspiron 16 Plus 7640. | Ghi thêm “2 trong 1” và nhầm sang Inspiron 16 7640 2-in-1 có thiết kế bo khác. |
| Board number | 233039-1. | Đặt theo tên máy nhưng không kiểm số in trực tiếp trên PCB. |
| Dell DP/N | 0H8YC4 thường gặp trên main Ultra 7 155H 233039-1/2. | Nhầm DP/N của board CPU khác, dung lượng RAM khác hoặc main GPU rời. |
| CPU | Intel Core Ultra 7 155H, 16 nhân, 22 luồng, Turbo tối đa 4,80GHz, 24MB cache. | Nhầm Ultra 5 125H, Ultra 9 185H hoặc CPU thế hệ 12/13. |
| GPU | Intel Arc Graphics tích hợp bản UMA, dùng chung RAM hệ thống. | Nhầm với main RTX 4050 6GB hoặc RTX 4060 8GB. |
| RAM | LPDDR5x-6400 dual-channel hàn onboard, 16GB hoặc 32GB, không có khe SO-DIMM. | Tưởng RAM tháo rời/nâng cấp được hoặc đặt sai dung lượng onboard. |
| SSD | 1 khe M.2 2230/2280 PCIe NVMe Gen4 x4, tối đa 2TB với M.2 2280. | Nhầm có hai khe SSD như main GPU rời hoặc dùng sai thanh giữ SSD. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 Thunderbolt 4, HDMI 1.4, audio 3,5mm, khe SD và cổng DC-in 4,5mm. | Ghi HDMI 2.1/microSD theo bản GPU rời hoặc nhầm số lượng USB-C. |
| Sạc | Dell 90W đầu tròn 4,5mm; cấu hình Intel Evo có thể dùng Dell 100W USB-C. | Dùng sạc thiếu công suất hoặc nhầm chuẩn đầu cắm của máy. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

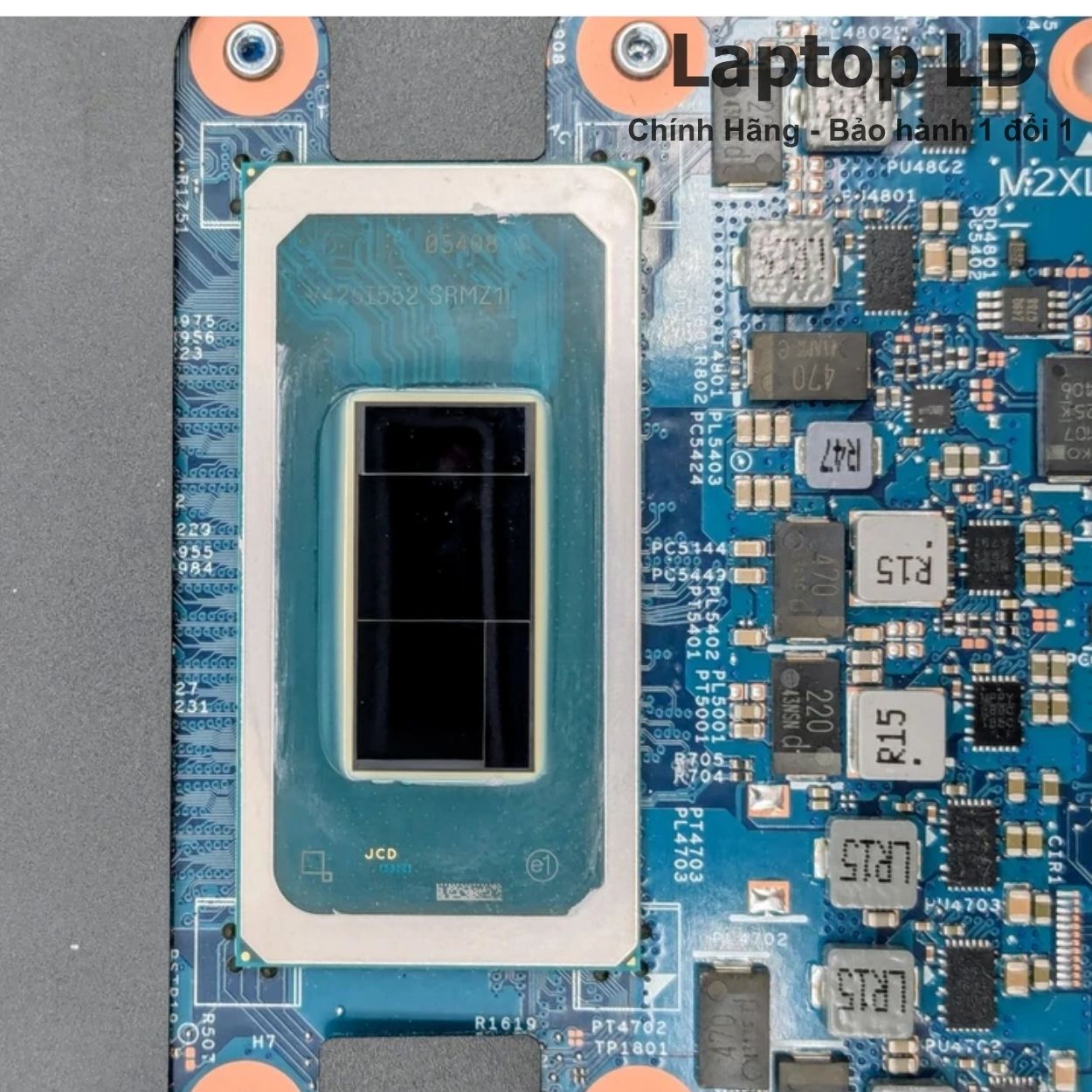

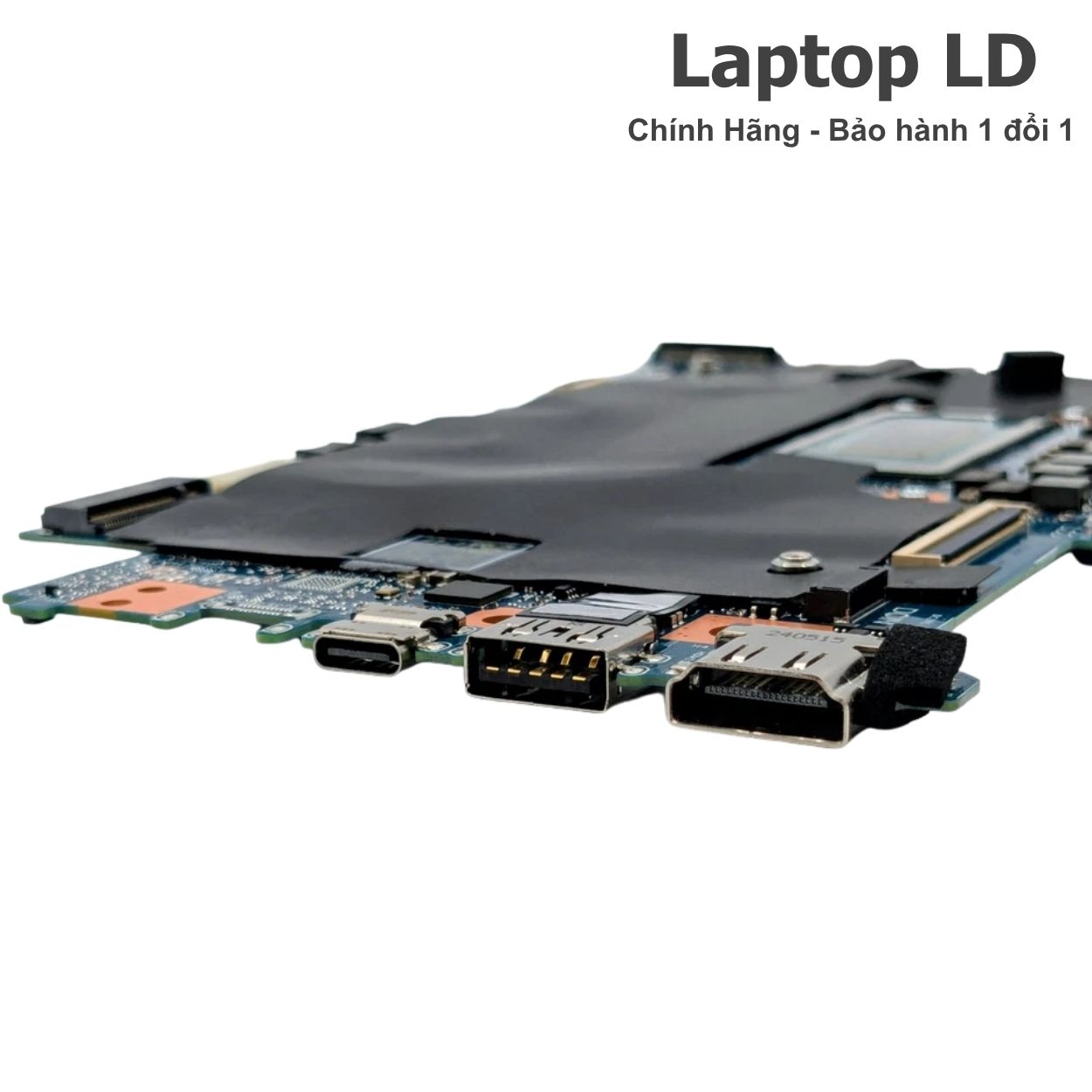

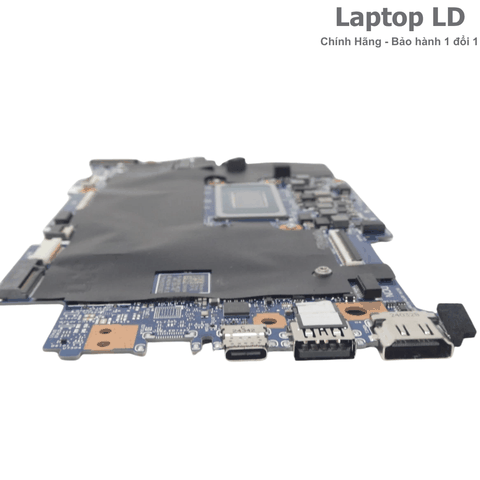

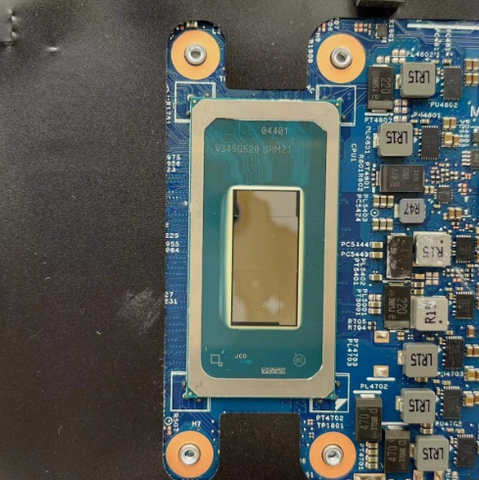

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell Inspiron 16 Plus 7640
Nhóm ảnh này giúp đối chiếu đúng CPU Ultra 7 155H, RAM LPDDR5x onboard, khe SSD M.2 2230/2280, khe Wi-Fi, Thunderbolt 4, HDMI, USB-A, khe SD và dấu hiệu main UMA không có chip NVIDIA/VRAM GDDR6.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 16 Plus 7640
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy mã lỗi.
- Không nhận adapter đầu tròn 90W hoặc sạc USB-C qua Thunderbolt.
- Máy báo sạc nhưng pin không tăng, sạc chậm hoặc tụt pin khi tải CPU.
- Cổng Thunderbolt nóng, chập sau khi dùng dock, hub hoặc cáp lỗi.
- Máy tự tắt khi cắm màn ngoài, thiết bị USB hoặc chạy tải cao.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, RAM onboard hoặc chipset.
Lỗi khởi động, RAM và SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Lỗi RAM LPDDR5x onboard gây không POST, màn xanh hoặc treo ngẫu nhiên.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi đường PCIe Gen4.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cổng và ngoại vi
- HDMI hoặc Thunderbolt không xuất hình.
- USB-A, khe SD, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do module, nguồn hoặc đường PCIe/USB.
- Màn hình nhấp nháy, mất đèn nền hoặc không nhận cảm ứng trên cấu hình có touch.
- Máy nóng, quạt chạy mạnh hoặc tự giảm hiệu năng do tản nhiệt.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch nguồn, HDMI, Thunderbolt và bo I/O.
Nên sửa hay thay bo mạch Dell Inspiron 16 Plus 7640?
Inspiron 16 Plus 7640 dùng CPU Core Ultra, RAM LPDDR5x onboard và Thunderbolt 4. Cần loại trừ adapter, pin, SSD, màn hình, Wi-Fi, bo I/O và hệ thống tản nhiệt trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng Thunderbolt, HDMI, USB-A, khe SD hoặc linh kiện bảo vệ.
- Mạch sạc và Power Delivery còn giao tiếp, chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM onboard vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU Ultra 7 155H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR5x onboard lỗi diện rộng, lỗi nhiều kênh hoặc bong chân chip.
- Chập nặng mạch Thunderbolt, nguồn CPU và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải nặng.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Dell Inspiron 16 Plus 7640 CPU Core Ultra 7 155H board 233039-1 bản Intel Arc UMA.
| Tên sản phẩm | Main Dell Inspiron 16 Plus 7640 CPU Intel Core Ultra 7 155H board 233039-1 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 16 Plus 7640 |
| Mã main | 233039-1; Dell DP/N 0H8YC4 thường gặp trên bản Ultra 7 155H |
| Board number | 233039-1 |
| CPU | Intel Core Ultra 7 155H onboard, 16 nhân gồm 6 P-core + 8 E-core + 2 Low Power E-core, 22 luồng, Turbo tối đa 4,80GHz, 24MB Intel Smart Cache, NPU Intel AI Boost |
| GPU / VGA | Intel Arc Graphics tích hợp bản UMA, dùng chung RAM hệ thống; không có NVIDIA GPU rời hoặc VRAM GDDR6 trên board này |
| RAM hỗ trợ | LPDDR5x-6400 dual-channel hàn onboard, cấu hình 16GB hoặc 32GB; không có khe SO-DIMM và không nâng cấp bằng thanh RAM rời |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 PCIe NVMe Gen4 x4; M.2 2230 tối đa 1TB, M.2 2280 tối đa 2TB theo cấu hình Dell |
| Khe trên main | 1 khe M.2 2230/2280 cho SSD, 1 khe M.2 2230 cho Wi-Fi/Bluetooth, đầu pin, màn hình, bàn phím, touchpad, loa, quạt, camera, bo I/O và cổng nguồn |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 1 Thunderbolt 4 40Gbps hỗ trợ DisplayPort Alt Mode và Power Delivery, 1 HDMI 1.4, 1 audio 3,5mm, 1 khe SD full-size và 1 cổng nguồn DC-in 4,5mm |
| Màn hình tương thích | 16 inch tỷ lệ 16:10; FHD+ 1920×1200 60Hz cảm ứng hoặc không cảm ứng, hoặc 2.5K 2560×1600 120Hz không cảm ứng; WVA, 300 nit trên các cấu hình Core Ultra phổ biến |
| Pin | Pin 4 cell 64Wh hoặc 6 cell 90Wh theo cấu hình xuất xưởng |
| Sạc | Adapter Dell 90W đầu tròn 4,5mm; cấu hình Intel Evo hỗ trợ adapter Dell 100W USB-C |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, cổng DC-in, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell đúng công suất, ngắt pin, kiểm cổng nguồn và đo dòng chờ. |
| Không sạc qua Thunderbolt | Cáp USB-C, nguồn PD, chân cổng, IC bảo vệ hoặc controller Thunderbolt. | Đổi cáp/adapter 100W, kiểm VBUS/CC và theo dõi quá trình đàm phán PD. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, ngắt bo I/O, reset RTC/BIOS và theo dõi trình tự khởi động. |
| Lỗi RAM onboard | Nguồn RAM, chip LPDDR5x, BIOS, CPU hoặc đường dữ liệu. | Chạy chẩn đoán, kiểm điện áp RAM, nhiệt bất thường và lỗi theo kênh nhớ. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe Gen4. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM onboard hoặc Intel Arc. | Thử HDMI/Thunderbolt, kiểm đèn nền, nguồn panel và đầu cáp màn. |
| USB/HDMI/khe SD mất nhận | Cổng, bo I/O, cáp bo I/O, linh kiện bảo vệ, controller hoặc nguồn I/O. | Thử thiết bị khác, kiểm cổng, cáp bo I/O, nguồn và nhận diện trong hệ điều hành. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU hoặc tải nền. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa mạch sạc, Thunderbolt, HDMI, bo I/O, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

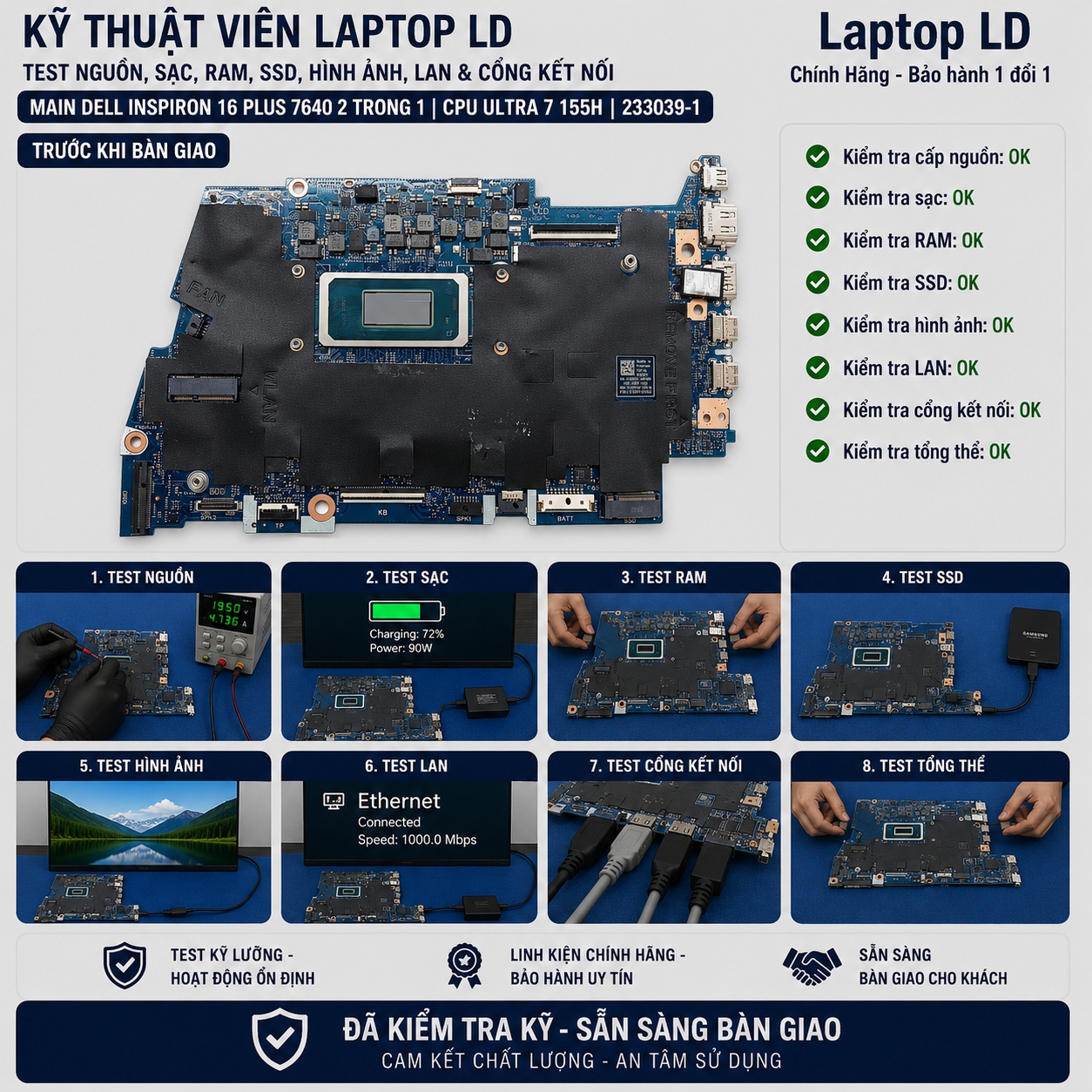

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, adapter 90W/100W, Thunderbolt 4, RAM LPDDR5x onboard, SSD, màn hình, HDMI, USB-A, khe SD, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, Thunderbolt, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, SSD, BIOS, màn hình, Wi-Fi, bo I/O và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Inspiron 16 Plus 7640, Ultra 7 155H, board 233039-1, Intel Arc UMA, Dell DP/N và dung lượng RAM onboard.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng, Wi-Fi và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter đúng chuẩn của cấu hình máy.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch 233039-1 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 16 Plus 7640 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter/dock không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

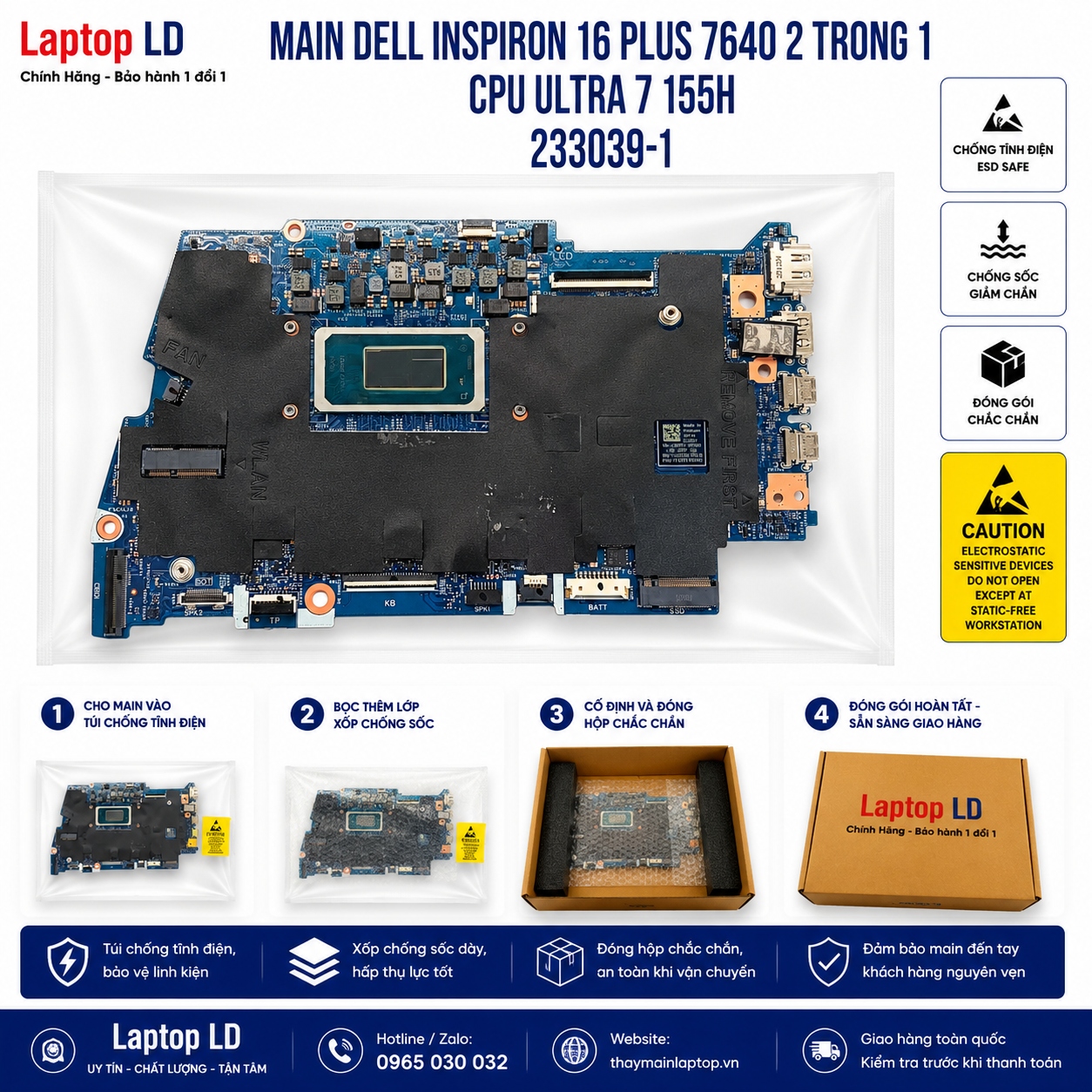

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 233039-1 có CPU và RAM hàn onboard, cổng Thunderbolt cùng nhiều đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Board 233039-1 dùng cho model nào?
Board 233039-1 trong bài dùng cho Dell Inspiron 16 Plus 7640, CPU Core Ultra 7 155H, Intel Arc UMA và RAM LPDDR5x onboard.
Đây có phải main Inspiron 16 7640 2-in-1 không?
Không. 233039-1 được ghi nhận cho Inspiron 16 Plus 7640 dạng laptop nắp gập tiêu chuẩn; bản 7640 2-in-1 dùng nền bo khác.
CPU Ultra 7 155H có bao nhiêu nhân và luồng?
Intel Core Ultra 7 155H có 16 nhân, 22 luồng, Turbo tối đa 4,80GHz và 24MB cache.
Main này có NVIDIA GPU rời không?
Không. Board trong bài là bản UMA dùng Intel Arc Graphics và không có RTX 4050/4060 hoặc VRAM GDDR6 rời.
RAM có nâng cấp được không?
Không nâng cấp bằng thanh RAM rời. RAM LPDDR5x-6400 được hàn onboard, thường có cấu hình 16GB hoặc 32GB.
Máy dùng SSD nào?
Máy dùng một SSD M.2 PCIe NVMe Gen4 x4, hỗ trợ kích thước 2230 hoặc 2280.
Màn hình có phải màn xoay gập không?
Không. Inspiron 16 Plus 7640 không phải thiết kế 2-in-1; máy có màn 16 inch 16:10, một số cấu hình FHD+ có cảm ứng nhưng bản lề không xoay gập 360 độ.
Máy có những cổng nào?
Bản UMA có hai USB-A 5Gbps, một Thunderbolt 4, HDMI 1.4, jack audio, khe SD full-size và cổng nguồn đầu tròn.
Sạc phù hợp là bao nhiêu watt?
Cấu hình này dùng adapter Dell 90W đầu tròn 4,5mm; một số cấu hình Intel Evo hỗ trợ adapter Dell 100W USB-C.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
