Thay main Dell Inspiron 16 5645 Ryzen 5 8540U LA-N561P đúng mã
Main Dell Inspiron 16 5645 board KDI62 LA-N561P dùng CPU AMD Ryzen 5 8540U, AMD Radeon 740M Graphics, RAM DDR5-5600 2 khe, SSD M.2 2230 PCIe Gen4 và màn 16 inch FHD+ 16:10. Laptop LD hỗ trợ đối chiếu ảnh main, kiểm tra nguồn, sạc, USB-C Power Delivery/DisplayPort 1.4, HDMI 1.4, SD card, RAM, SSD, Wi‑Fi, camera, bàn phím và BIOS trước khi tư vấn sửa hoặc thay.
- Ryzen 5 8540U
- KDI62 LA-N561P
- 056NF1 / 0VM4TR
- DDR5-5600
- USB-C PD/DP
- HDMI 1.4
Xác thực kỹ thuật: thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, thông số hãng và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU, đúng RAM, đúng SSD, đúng cổng sạc và hạn chế mua nhầm mã.
Lưu ý mã main
Inspiron 16 5645 là nền AMD Ryzen 8040U, khác Inspiron 16 5640 nền Intel. Mã bạn đưa là LA-N561P; nguồn linh kiện ghi KDI62 LA-N561P với Dell DP/N 056NF1 / 0VM4TR cho bản Ryzen 5 8540U. Khi đăng bán cần đối chiếu thêm Service Tag, tem Dell DP/N, ảnh CPU/GPU, RAM và mã in trên bo mạch thực tế.

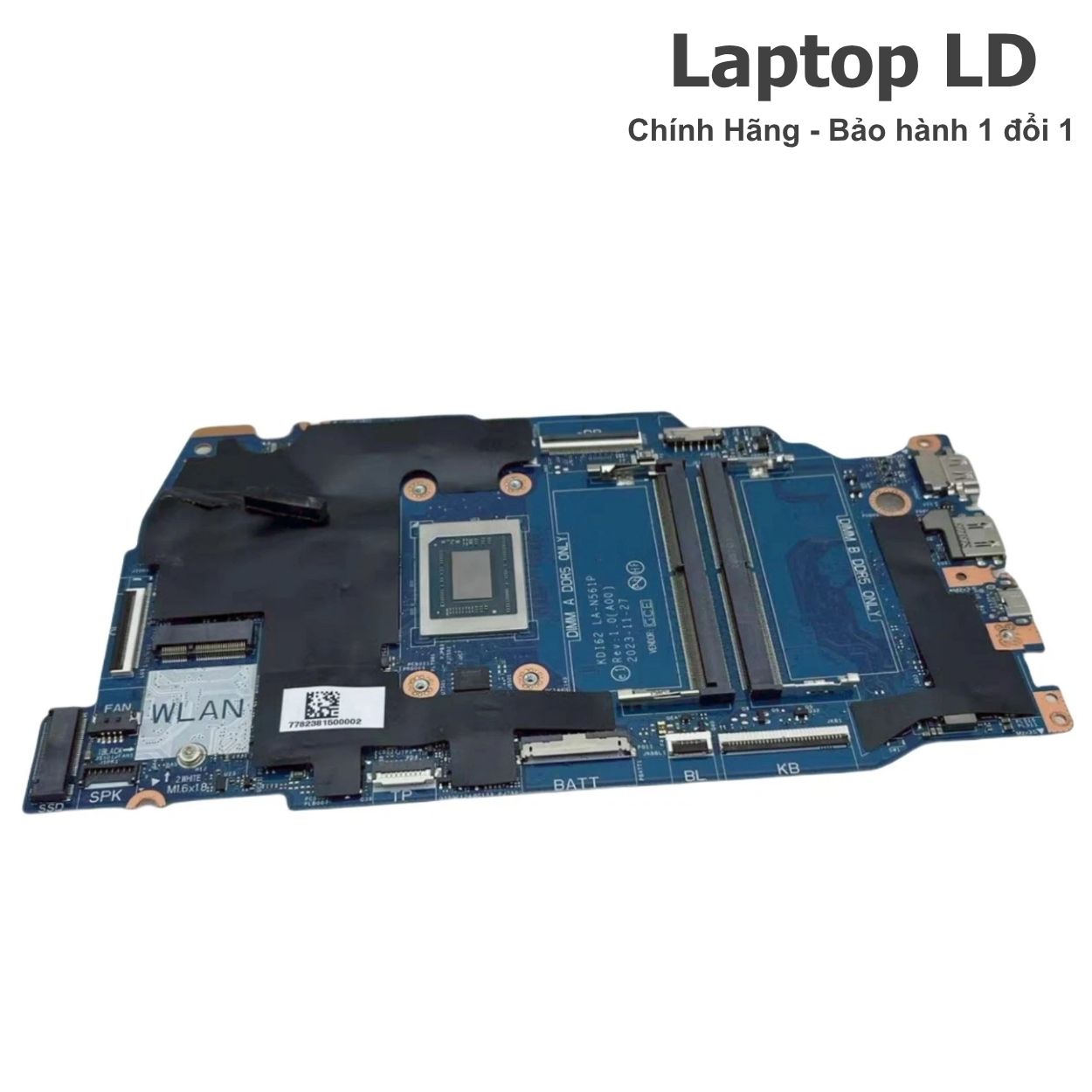

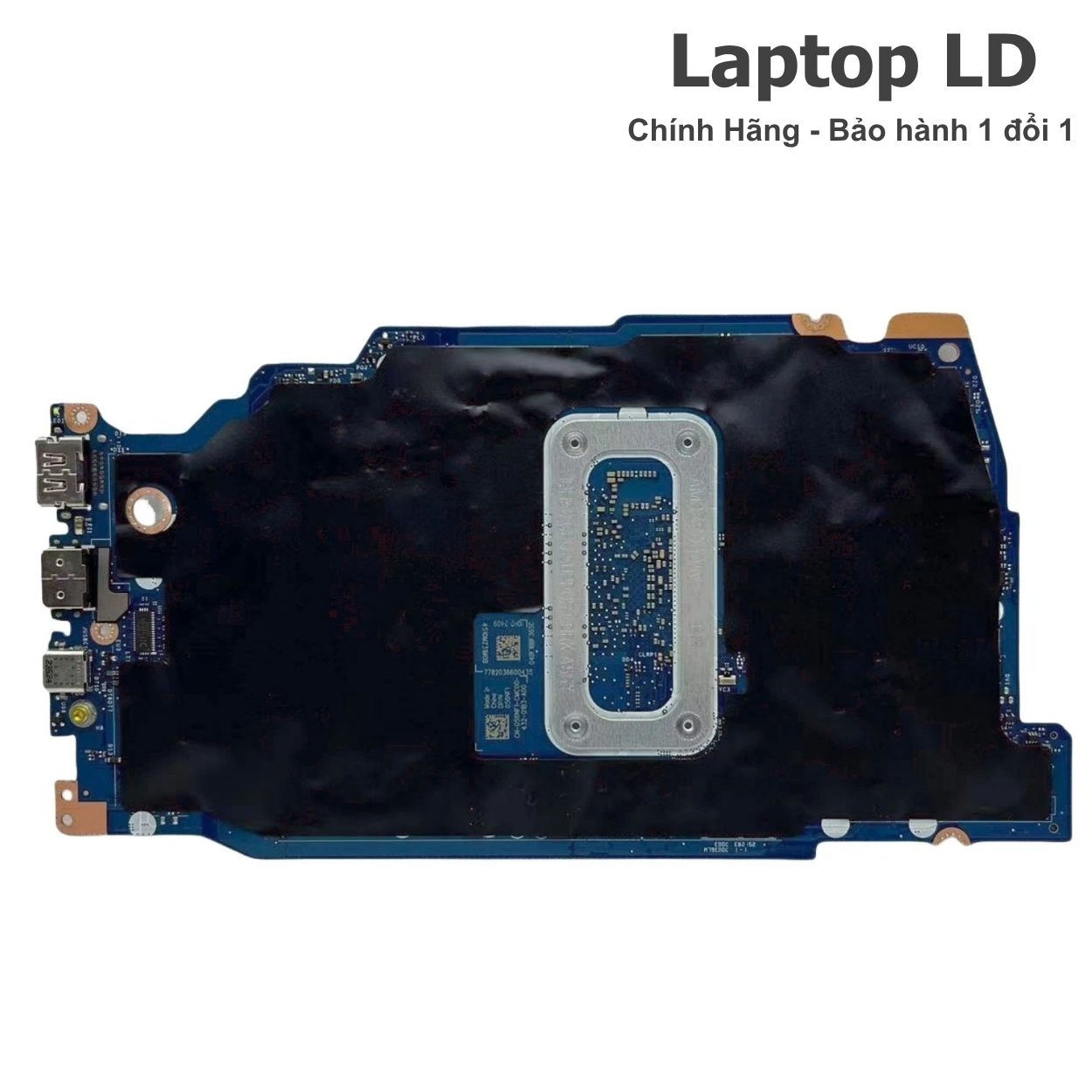

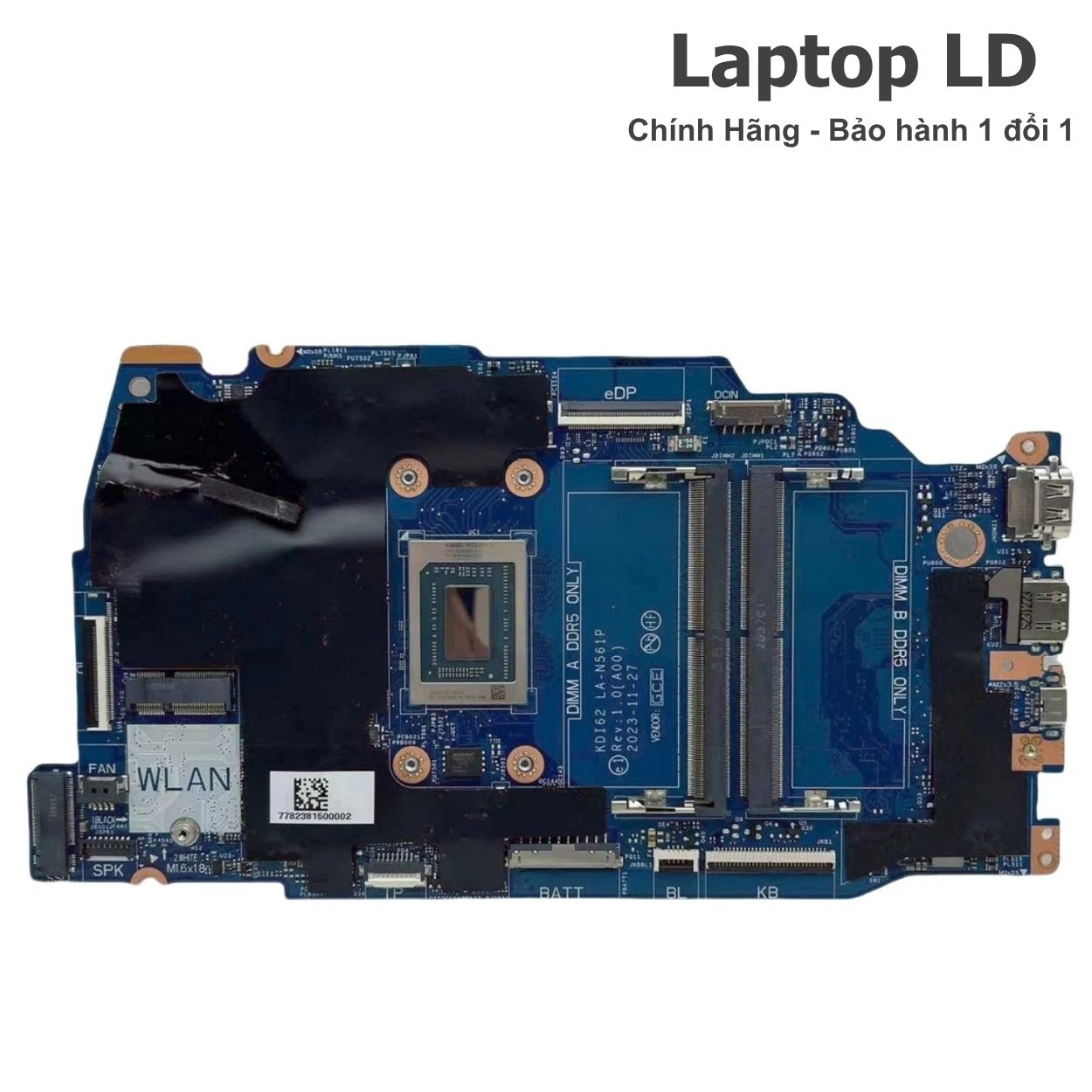

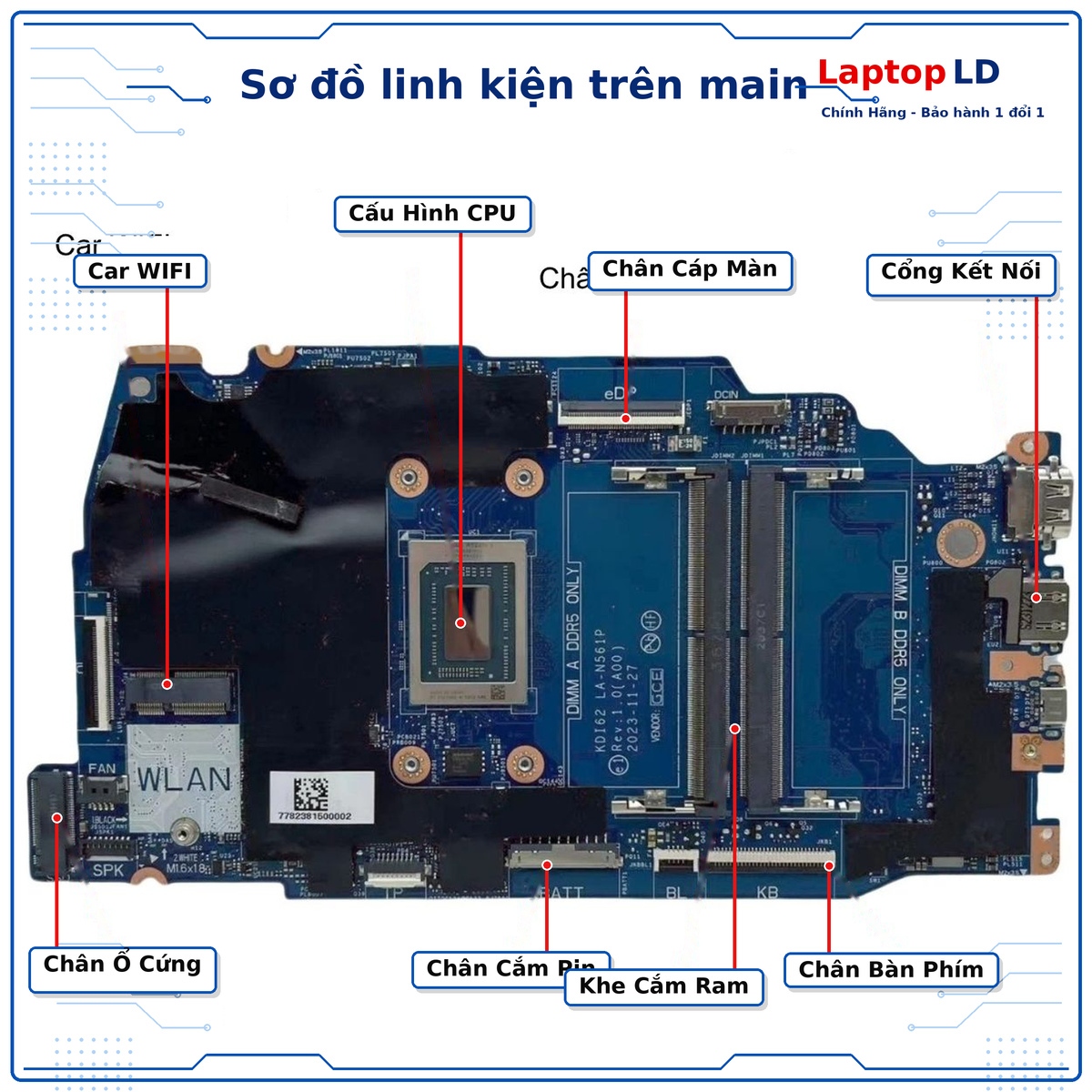

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 16 5645 Ryzen 5 8540U LA-N561P
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU AMD Ryzen 5 8540U, 2 khe RAM DDR5, SSD M.2 2230, chip BIOS, mạch sạc, USB-C, HDMI, SD card slot, Wi‑Fi, camera, loa, pin và các đầu cáp trước khi đối chiếu tổng thể hai mặt.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng main Dell Inspiron 16 5645 Ryzen 5 8540U LA-N561P và tránh nhầm sang Inspiron 16 Plus, Inspiron 14/15 hoặc bản Ryzen 7 8840U hoặc Inspiron 16 5645 AMD, khách chỉ cần gửi vài ảnh/mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy, Service Tag, Express Service Code hoặc mã Inspiron 16 5645.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ mã KDI62 LA-N561P, Dell DP/N 056NF1 / 0VM4TR và mã QR trên main.
- Ảnh khu vực CPU Ryzen 5 8540U, 2 khe RAM DDR5, SSD M.2 và chip BIOS.
- Ảnh cụm USB-C, HDMI, USB-A, SD card slot, audio, Wi‑Fi và camera.
Lợi ích khi gửi đủ ảnh
- Báo đúng main Dell Inspiron 16 5645 theo CPU Ryzen 5 8540U.
- Tránh nhầm bản LA-N561P với bản Ryzen 7 8840U hoặc bản AMD 5645.
- Nhận diện nhanh lỗi nằm ở main, sạc, SSD, RAM, màn hình, Wi‑Fi, camera hay BIOS.
- Giữ đúng layout Inspiron 16 5645 có USB-C PD/DP, HDMI 1.4, SD card slot và RAM DDR5 rời.
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Dell Inspiron 16 5645 Ryzen 5 8540U LA-N561P được báo theo đúng Dell DP/N, mã PCB, dung lượng RAM/SSD, tình trạng bo mạch, tình trạng cổng USB-C và gói bảo hành.
Công lắp
Hỗ trợ lắp đặt và kiểm tra lại máy trước khi bàn giao. Lỗi phụ như SSD, RAM, màn hình, pin, sạc, cáp, bàn phím, touchpad, webcam, Wi‑Fi hoặc cụm I/O sẽ được báo riêng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể xử lý nhanh khi có sẵn đúng main LA-N561P và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc, USB-C PD/DP, SSD M.2, RAM DDR5, AMD Radeon 740M Graphics, HDMI, SD card, Wi‑Fi, Bluetooth, âm thanh, bàn phím, touchpad, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Inspiron 16 5645 Ryzen 5 8540U LA-N561P dùng cho máy nào?
Dòng máy phù hợp
- Dell Inspiron 16 5645.
- Board KDI62 LA-N561P theo mã in trên bo mạch.
- Dell DP/N 056NF1 / 0VM4TR theo nguồn linh kiện.
- CPU AMD Ryzen 5 8540U, 6 nhân, 12 luồng, 16MB cache.
- AMD Radeon 740M Graphics tích hợp.
- RAM DDR5-5600, 2 khe, dual-channel.
- SSD M.2 2230 PCIe Gen4 NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm Inspiron 16 5645 với Inspiron 16 Plus hoặc Inspiron 14/15.
- Không nhầm Ryzen 5 8540U với Ryzen 7 8840U hoặc Inspiron 16 5645 AMD.
- Không chốt AMD Radeon 780M hoặc bản Intel khác nếu main thực tế không có GPU rời và VRAM.
- Không ghi LAN RJ-45 vì Inspiron 16 5645 không có Ethernet onboard.
- Không ghi HDMI 2.1 vì Dell manual ghi HDMI 1.4, tối đa 1920x1080 60Hz.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Dell Inspiron 16 5645. | Nhầm sang Inspiron 16 Plus, Inspiron 14 5440/7440 hoặc Inspiron 15. |
| Board number | KDI62 LA-N561P; Dell DP/N 056NF1 / 0VM4TR theo nguồn linh kiện. | Nhầm main cùng vỏ nhưng khác CPU, khác DP/N hoặc khác nền AMD/AMD hoặc khác layout main. |
| CPU | AMD Ryzen 5 8540U, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, 16MB cache, 3.20GHz đến 4.90GHz. | Nhầm sang Ryzen 7 8840U hoặc 13th Gen Core Inspiron 16 5645 AMD. |
| GPU | AMD Radeon 740M Graphics tích hợp, dùng chung bộ nhớ hệ thống. | Ghi nhầm AMD Radeon 780M hoặc bản Intel khác nếu main thực tế không có GPU rời. |
| RAM | DDR5-5600, 2 khe SO-DIMM, cấu hình 8GB / 16GB / 24GB / 32GB theo Dell. | Tưởng RAM onboard hoặc ghi nhầm LPDDR5. |
| SSD | M.2 2230 PCIe Gen4 NVMe, Class 35 hoặc Class 25, dung lượng 512GB / 1TB theo Dell. | Ghi nhầm M.2 2280, SATA hoặc 2 khe SSD khi chưa kiểm main. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 1 USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort 1.4 và Power Delivery, HDMI 1.4, SD card slot, audio 3.5mm, cổng adapter, wedge lock. | Ghi sai HDMI 2.1, Thunderbolt hoặc RJ-45. |
| Màn hình | 16 inch FHD+ 1920x1200 60Hz hoặc 2.5K 2560x1600 120Hz theo cấu hình. | Nhầm sang màn 15.6 inch, 14 inch hoặc panel Inspiron Plus. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem Dell DP/N, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

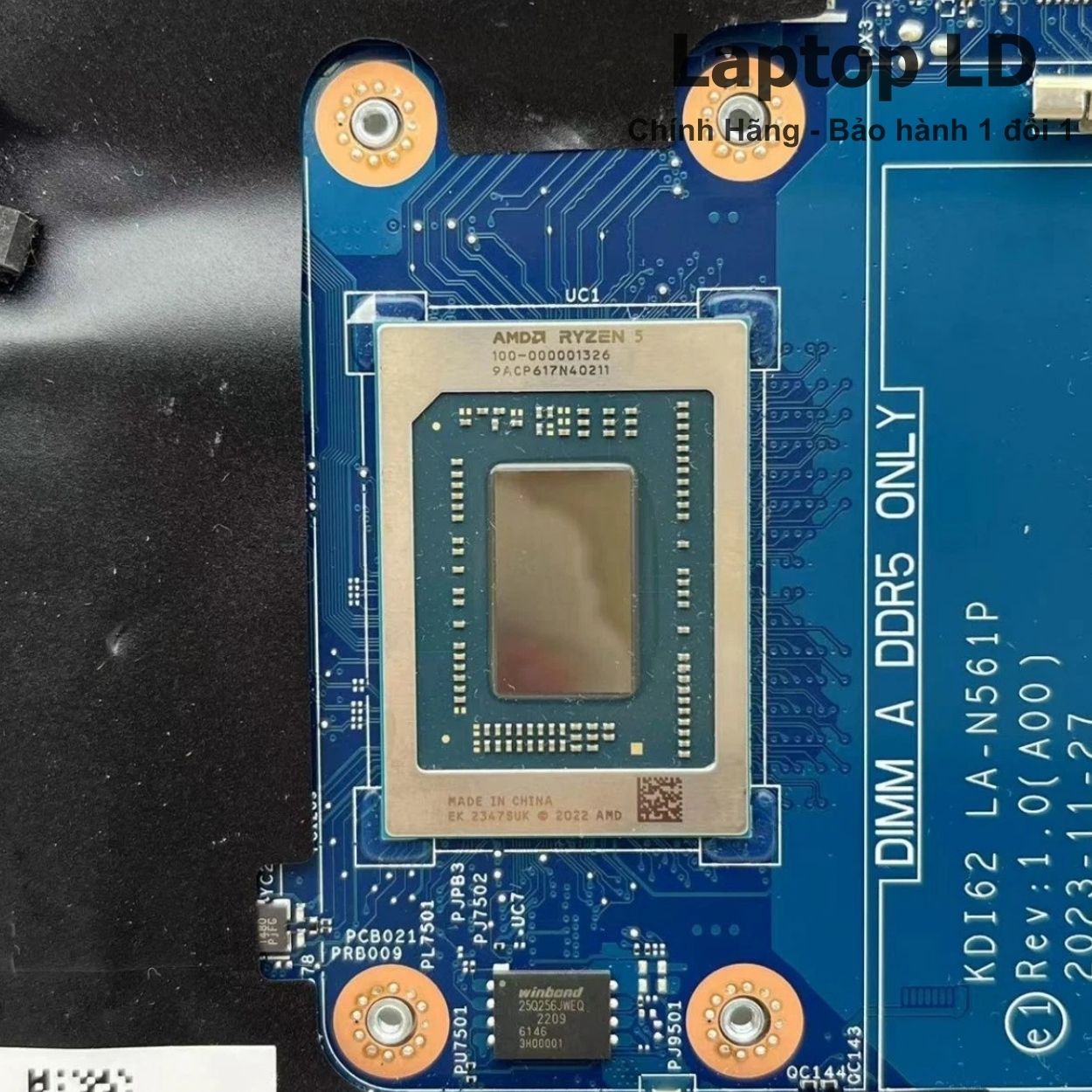

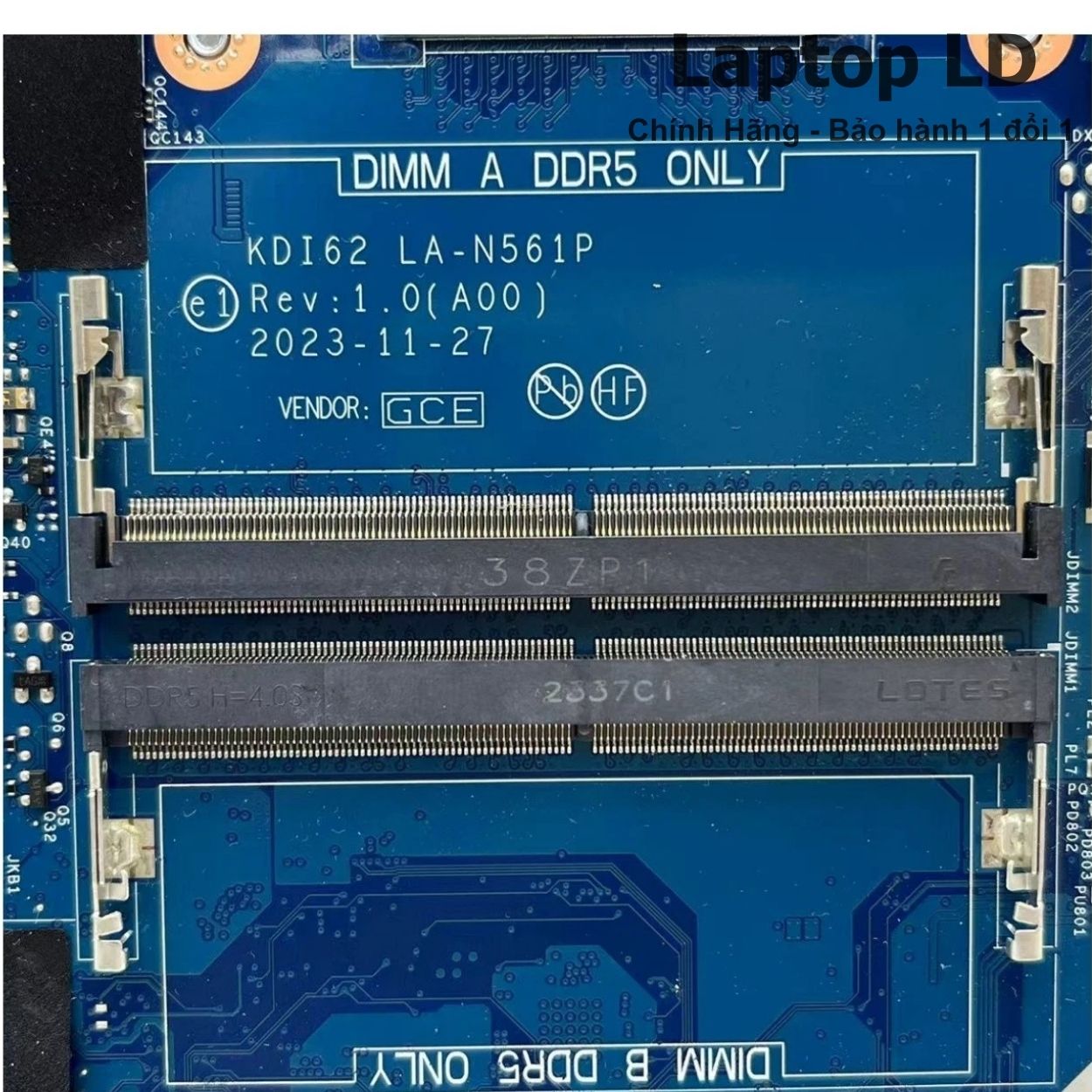

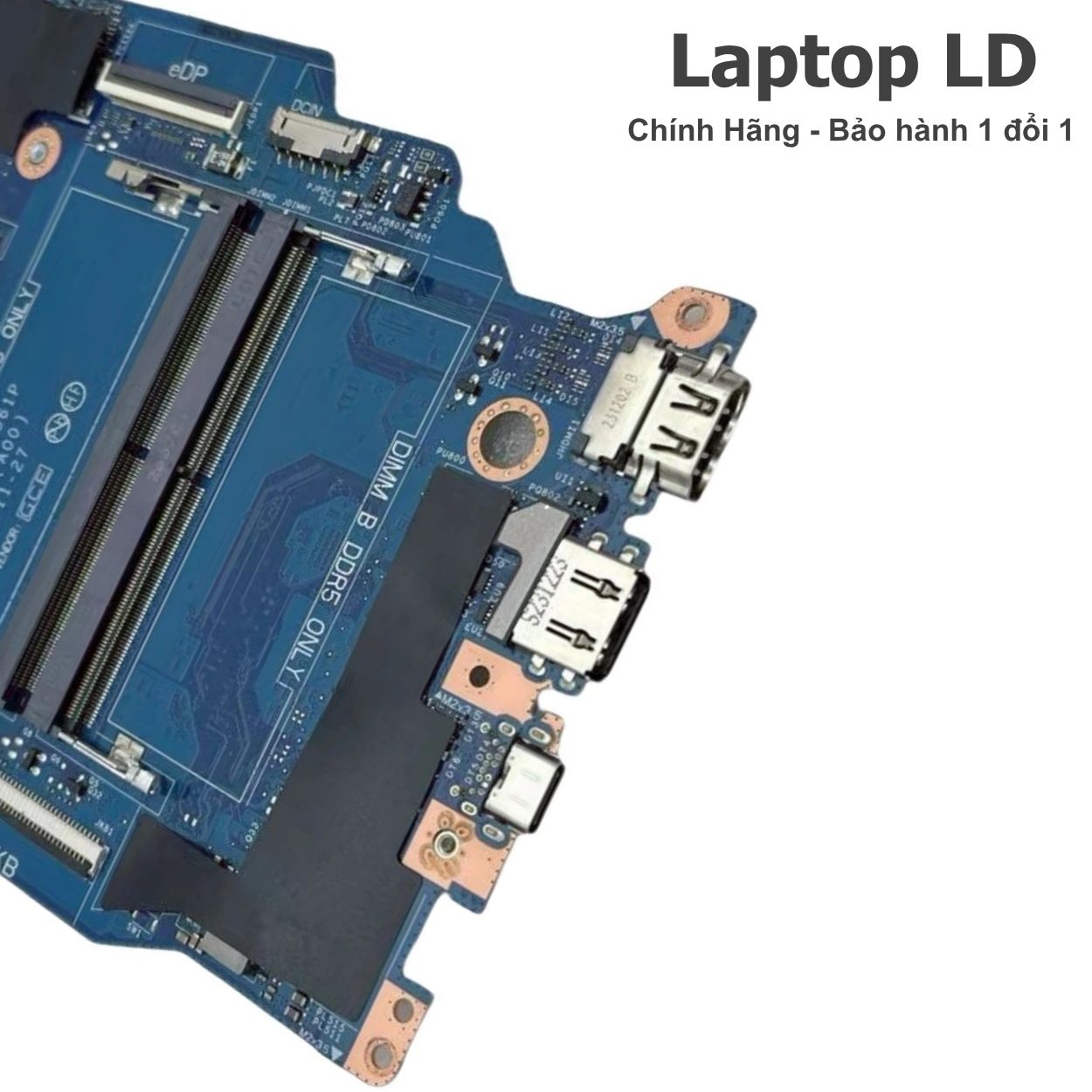

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên bo mạch Inspiron 16 5645
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng Ryzen 5 8540U, AMD Radeon 740M Graphics, 2 khe RAM DDR5, SSD M.2 2230, USB-C, HDMI 1.4, SD card slot, Wi‑Fi và camera.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 16 5645
Lỗi nguồn, sạc và USB-C
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận adapter Dell hoặc không nhận sạc qua USB-C.
- Không nhận xuất hình qua USB-C DisplayPort hoặc HDMI.
- Cổng USB-C nóng bất thường sau khi dùng hub kém chất lượng.
Lỗi khởi động, RAM, SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 dù SSD đã test tốt.
- Lỗi RAM DDR5 gây không POST, treo, xanh màn hoặc reset ngẫu nhiên.
- Máy có nguồn nhưng màn hình đen, không xuất HDMI hoặc USB-C.
Lỗi màn hình và ngoại vi
- Màn 16 inch FHD+/2.5K không lên, sọc, nháy hoặc không nhận đúng độ phân giải.
- Wi‑Fi/Bluetooth mất kết nối, chập chờn hoặc không nhận card.
- SD card reader, HDMI, USB-A, loa, mic, webcam, bàn phím hoặc touchpad hoạt động chập chờn.
- Máy từng vào nước làm oxy hóa main, RAM, cổng USB-C hoặc mạch nguồn.
Nên sửa hay thay bo mạch Inspiron 16 5645?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc, pin, SSD, RAM DDR5, BIOS, màn hình, cáp màn, USB-C, HDMI, USB-A, SD card slot, Wi‑Fi, camera, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở một cổng USB-C, HDMI, USB-A, SD card slot, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi Wi‑Fi, webcam, bàn phím hoặc touchpad do cáp/khe/driver, chưa lỗi sâu trên main.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Ryzen 5 8540U, lỗi nguồn RAM hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng USB-C, nguồn chờ, nguồn CPU hoặc đường sạc.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, Wi‑Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng dưới đây chỉ ghi thông số kỹ thuật của main Dell Inspiron 16 5645 CPU AMD Ryzen 5 8540U board LA-N561P.
| Tên sản phẩm | Main Dell Inspiron 16 5645 CPU AMD Ryzen 5 8540U LA-N561P |
|---|---|
| Dòng máy tương thích | Dell Inspiron 16 5645 |
| Mã main / Board number | KDI62 LA-N561P; Dell DP/N 056NF1 / 0VM4TR theo tem trên bo mạch thực tế |
| CPU | AMD Ryzen 5 8540U, 6 nhân, 12 luồng, 16MB cache, xung 3.20GHz đến 4.90GHz, TDP 15W |
| GPU / VGA | AMD Radeon 740M Graphics tích hợp, dùng chung bộ nhớ hệ thống |
| RAM hỗ trợ | DDR5-5600 MT/s, 2 khe SO-DIMM, cấu hình 8GB / 16GB / 24GB / 32GB theo Dell |
| Ổ cứng hỗ trợ | M.2 2230 PCIe Gen4 NVMe SSD, Class 25 hoặc Class 35, dung lượng 512GB / 1TB theo Dell |
| Cổng/khe trên main | 2 khe RAM DDR5 SO-DIMM, khe SSD M.2, đầu pin, đầu màn hình, đầu bàn phím, đầu touchpad, đầu loa, đầu quạt, đầu camera, đầu Wi‑Fi, đầu SD card reader theo cấu hình máy |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 1 USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort 1.4 và Power Delivery, 1 HDMI 1.4, 1 SD card slot, 1 jack tai nghe/mic 3.5mm, 1 cổng adapter, 1 khe khóa wedge |
| Màn hình | 16 inch FHD+ 1920x1200 60Hz WVA non-touch/touch hoặc 16 inch 2.5K 2560x1600 120Hz WVA non-touch theo cấu hình |
| Mạng và kết nối | Realtek Wi‑Fi 6 RTL8852BE 2x2 hoặc Realtek Wi‑Fi 6E RTL8852CE 2x2, Bluetooth 5.3, không có Ethernet RJ-45 onboard |
| Sạc | Adapter Dell qua cổng nguồn riêng; USB-C hỗ trợ Power Delivery theo cổng |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn | Adapter Dell, pin, nguồn chờ, nguồn chính, cổng nguồn, USB-C, BIOS. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc/USB-C | Củ sạc, cáp sạc, USB-C PD, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Dell | SSD M.2, BIOS, RAM DDR5, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Lỗi RAM DDR5 | Thanh RAM, khe RAM, chân socket, BIOS, nguồn RAM. | Kiểm RAM và khe RAM trước khi kết luận hỏng main. |
| Không xuất hình HDMI/USB-C | Màn, cáp màn, HDMI, USB-C, driver, BIOS, AMD Radeon 740M Graphics. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Lỗi Wi‑Fi/Bluetooth | Card Wi‑Fi, anten, driver, BIOS, đường cấp nguồn trên main. | Sửa khe/cáp nếu khoanh vùng được; thay main khi lỗi lan rộng hoặc chập nguồn. |
| Máy vào nước | Bàn phím, nguồn chờ, cổng USB-C, RAM, SSD, camera, touchpad, loa. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc, RAM DDR5, SSD, hình ảnh, HDMI, USB-C, SD card, Wi‑Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
- Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, RAM, màn hình, Wi‑Fi, camera, bàn phím, touchpad và dữ liệu.
- Kiểm tra và khoanh vùng lỗi
Test adapter, USB-C PD/DP, pin, SSD M.2, RAM DDR5, BIOS, hình ảnh, HDMI, SD card reader, Wi‑Fi và nhiệt độ CPU.
- Đối chiếu đúng main
Xác minh model Inspiron 16 5645, board KDI62 LA-N561P, DP/N 056NF1, CPU Ryzen 5 8540U, bố trí cổng và vị trí đầu cáp.
- Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
- Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh khi cần, test nguồn, sạc, SSD, RAM, màn hình, cổng, Wi‑Fi, âm thanh, bàn phím, touchpad.
- Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc, hub/dock và cập nhật BIOS/driver.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Câu hỏi thường gặp
Main Dell Inspiron 16 5645 LA-N561P dùng CPU gì?
Bản này dùng AMD Ryzen 5 8540U, 6 nhân, 12 luồng, 16MB cache và turbo tối đa 4.90GHz.
Main này có VGA rời không?
Không. Bản Ryzen 5 8540U dùng AMD Radeon 740M Graphics tích hợp. Nếu là bản Ryzen 7 8840U thì GPU tích hợp là AMD Radeon 780M Graphics.
RAM là onboard hay RAM rời?
Dòng này dùng DDR5-5600 SO-DIMM rời, 2 khe RAM.
Máy dùng SSD loại nào?
Dell ghi M.2 2230 PCIe Gen4 NVMe, dung lượng 512GB hoặc 1TB theo cấu hình.
Main này có LAN RJ-45 không?
Không. Cổng ngoài có USB-C, USB-A, HDMI 1.4, SD card slot, audio và cổng adapter.
HDMI của Inspiron 16 5645 là HDMI mấy?
Dell manual ghi HDMI 1.4, tối đa 1920x1080 60Hz, không hỗ trợ 4K/2K qua cổng HDMI này.
Có thay chéo với bản Ryzen 7 8840U được không?
Không nên thay chéo khi chưa kiểm kỹ. Ryzen 5 8540U và Ryzen 7 8840U khác CPU, GPU tích hợp, BIOS và Dell DP/N; cần đối chiếu ảnh main trước khi chốt.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD M.2 nên thay bo mạch thường không làm mất dữ liệu. Khách vẫn nên sao lưu trước nếu máy còn truy cập được.
Cần gửi gì để báo giá chính xác?
Khách nên gửi Service Tag, ảnh tem đáy, ảnh Dell DP/N, ảnh board LA-N561P, ảnh CPU, RAM, SSD, cụm USB-C/HDMI/SD và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
