Main Dell Inspiron 15R N3560 | N5520 | 7520 | LA-8241P
Dell Inspiron 15R N3560 / N5520 / Inspiron 15 7520 là “họ máy” rất hay gặp ngoài thị trường vì cùng giai đoạn thiết kế, nhiều bản dùng CPU Intel gen 3, có bản kèm VGA rời. Điểm đặc trưng của dòng này là khối sạc – pin hoạt động nhiều, cụm cổng I/O gắn liền nên dễ lỗi theo thời gian, và nhóm lỗi nhiệt phát sinh khi máy chạy lâu (bụi + keo tản chai). Với mã LA-8241P, các tình trạng thường gặp gồm không lên nguồn, bật lên rồi tắt, cắm sạc không vào, pin nhận nhưng không sạc, đèn sạc nhấp nháy, màn hình đen, treo logo Dell, hoặc lỗi cổng kiểu USB chập chờn, LAN rớt khi tải, HDMI/VGA (tùy máy) không ra hình. Dòng 15R/N5520/7520 cũng hay bị hiểu nhầm “hỏng pin” nhưng gốc lại nằm ở jack DC-in, đường nhận dạng adapter hoặc IC sạc suy. Khi cần thay đúng main laptop (bo mạch chủ laptop / motherboard / mainboard laptop – Main máy tính xách tay), chọn đúng LA-8241P và đối chiếu đúng layout cổng + tản sẽ giúp máy ổn định hơn, nhất là máy đã dùng lâu năm.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã LA-8241P cho Inspiron 15R N3560 / N5520 / 7520.
- Dòng này có nhiều biến thể: bản có VGA rời, bản chỉ Intel HD; cổng xuất hình có thể khác. Khi đặt bo mạch chủ laptop nên đối chiếu cụm cổng (DC-in, USB, LAN, HDMI/VGA, audio) và layout tản để khớp vỏ.
- Test nên làm theo “bệnh họ 15R”: test nhận adapter (ID), test sạc ổn định theo tư thế, test USB/LAN khi tải và test nhiệt 20–30 phút.
- Phù hợp lỗi lặp: không nguồn, bật tắt, không sạc/pin báo ảo, treo logo hoặc lỗi cổng (USB/HDMI/LAN) theo thời gian.
- Thay mainboard laptop + kiểm tra jack DC-in + vệ sinh tản sâu + thay keo tản đúng chuẩn.
- Chạy test sạc-xả theo thời gian và test cổng theo tải để hạn chế lỗi “lên rồi dùng mới lộ”.
Mua LA-8241P: đúng mã – đúng cổng – đúng bản (VGA rời/không)
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: LA-8241P
- Dòng: Inspiron 15R N3560 / N5520 / 7520
- Cần đối chiếu: DC-in, USB, LAN, HDMI/VGA (tùy máy), audio, tản nhiệt
Hợp máy không sạc/không nguồn, bật tắt, treo logo hoặc lỗi cổng khó ổn định.
- Kiểm tra đường DC-in & nhận dạng adapter (ID)
- Vệ sinh tản + thay keo, test nhiệt
- Test USB/LAN/HDMI theo tải
Gọi/nhắn để đối chiếu đúng máy thuộc họ N3560/N5520/7520, xác định chuẩn LA-8241P và báo giá theo tình trạng thực tế (đặc biệt lỗi sạc/pin và cổng xuất hình).

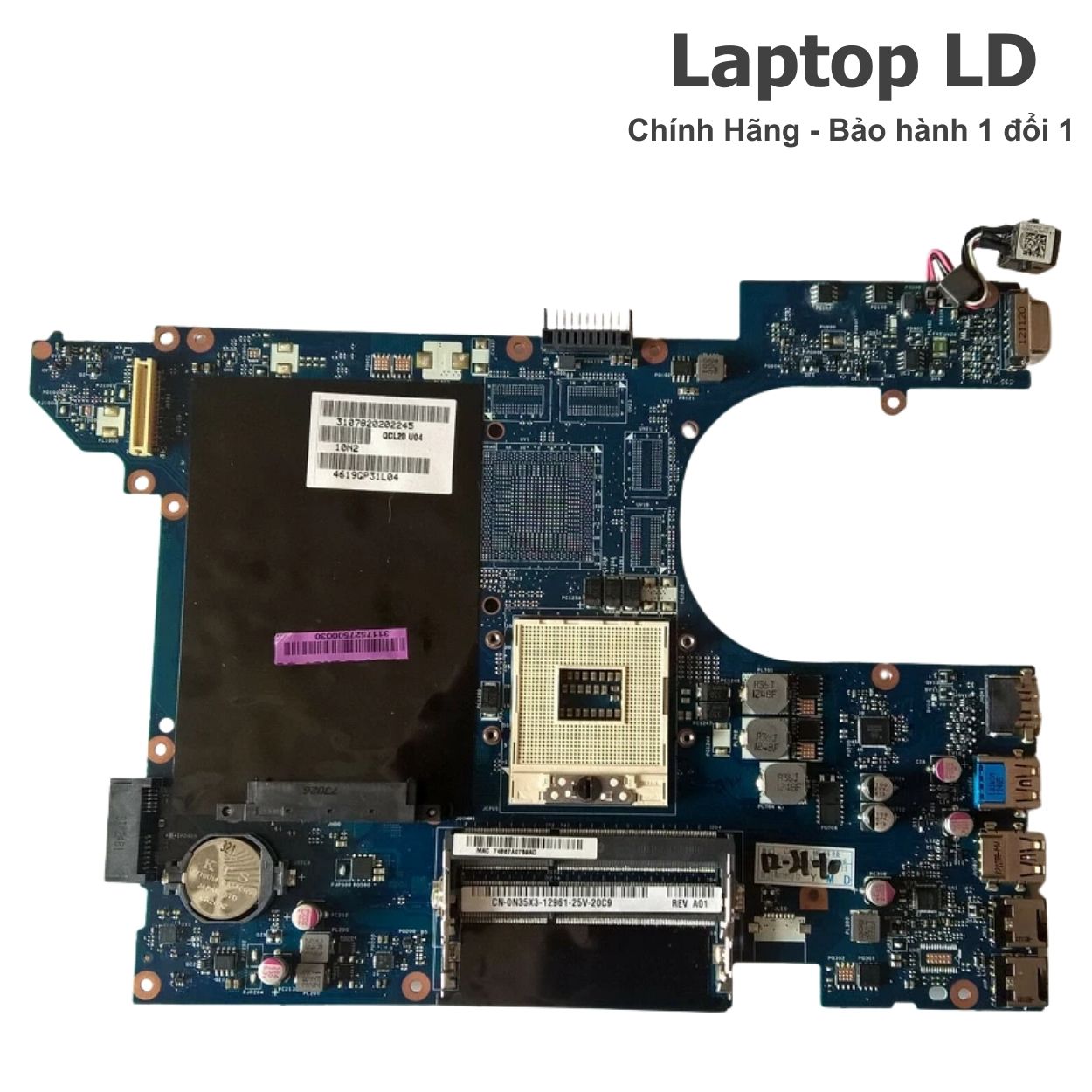

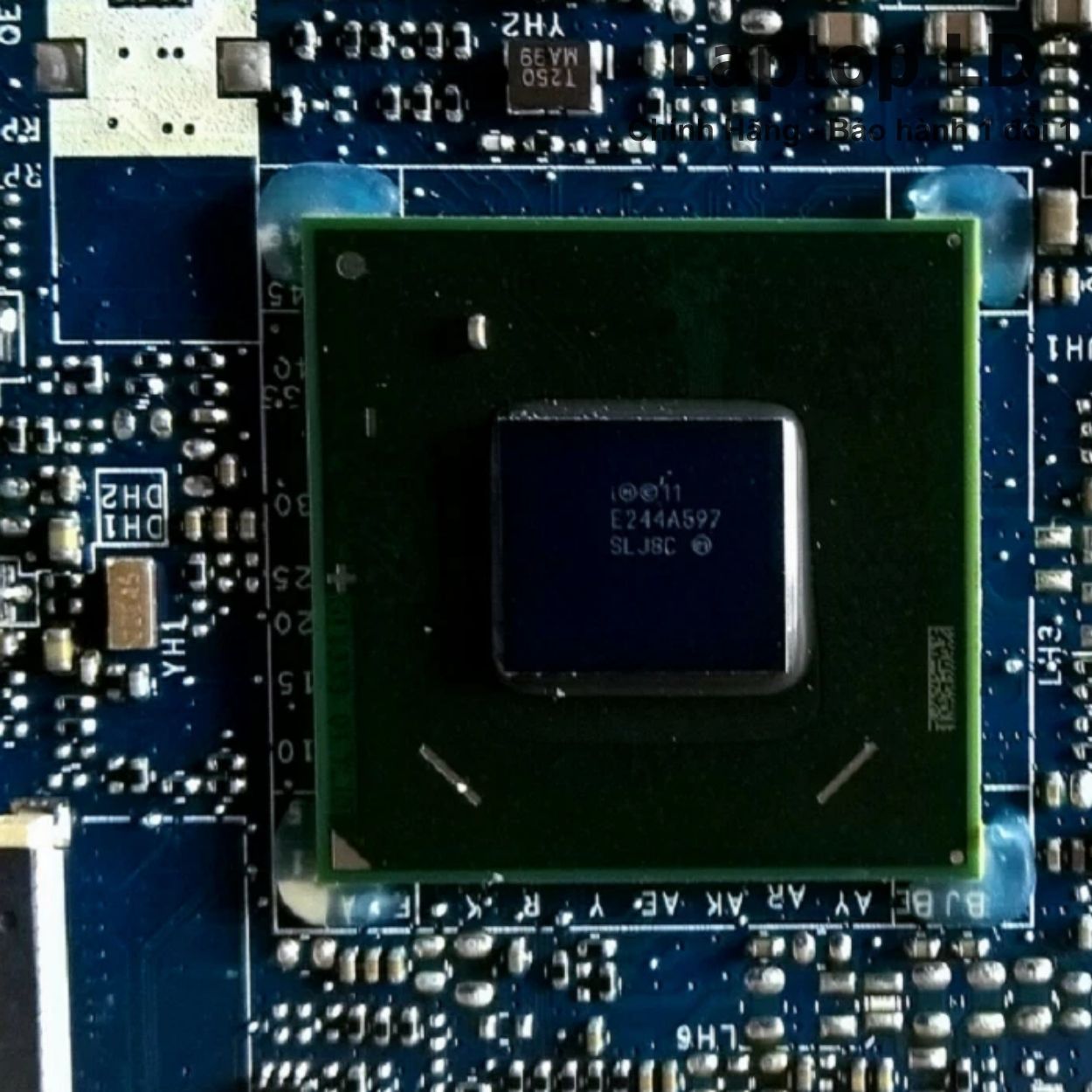

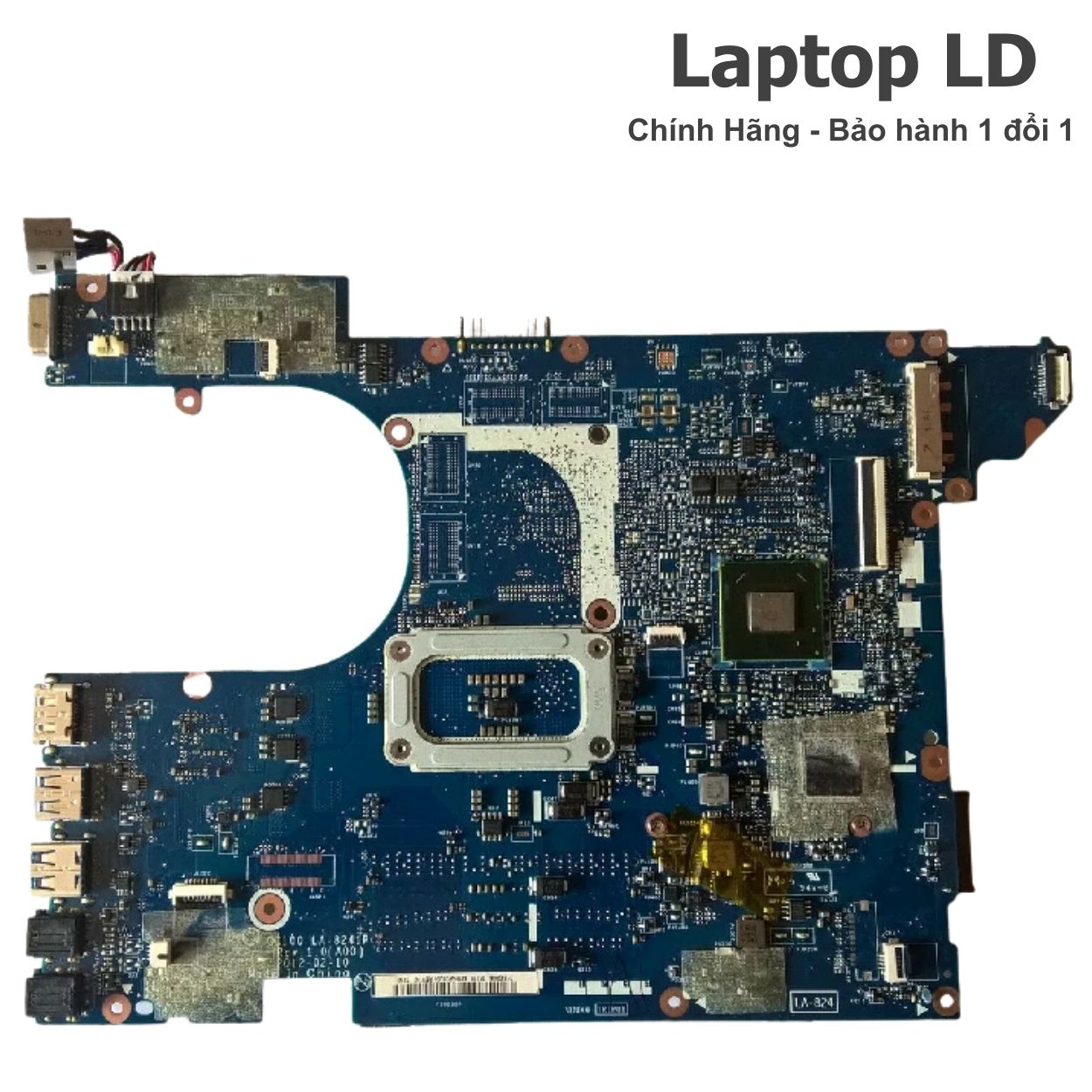

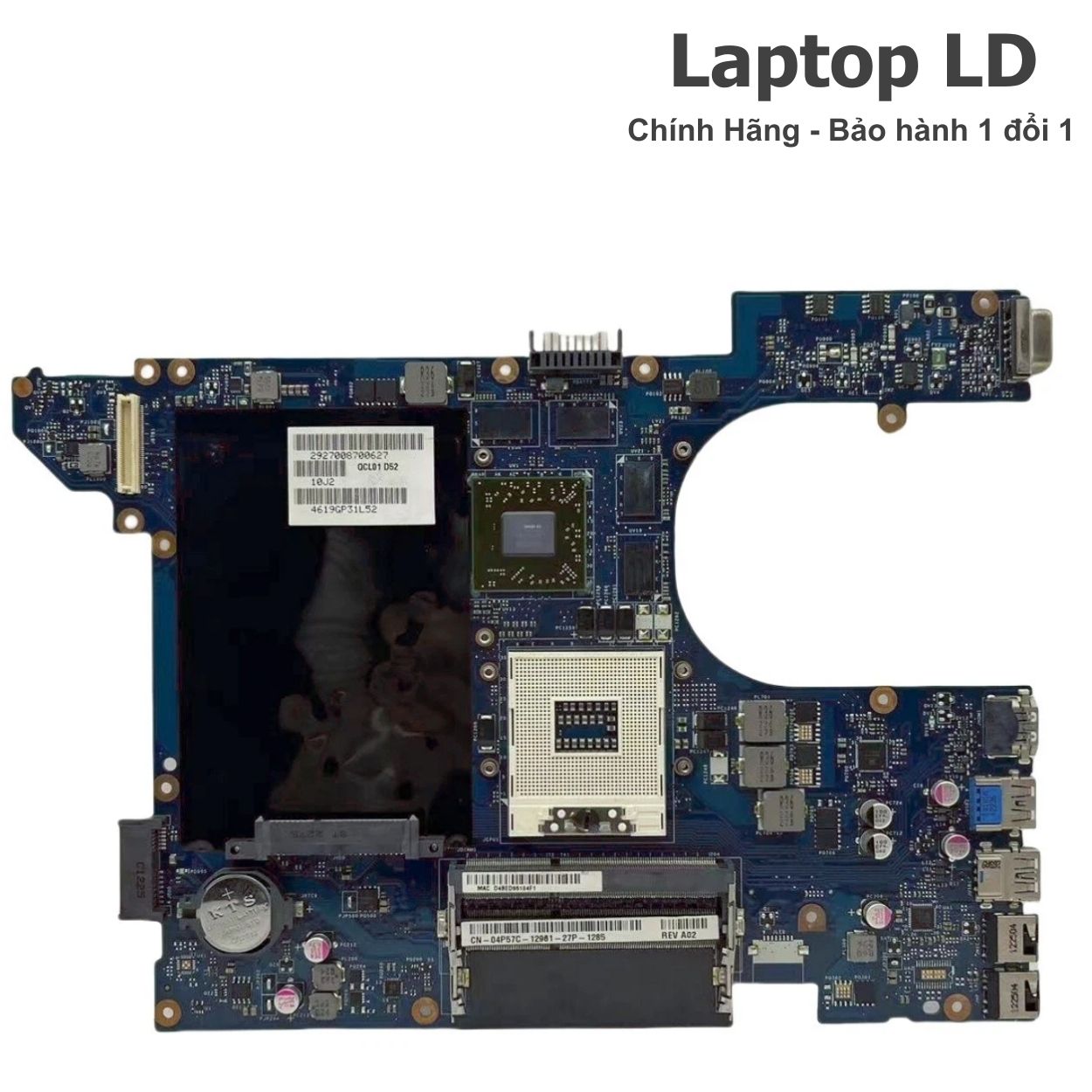

Hình ảnh tham khảo (LA-8241P & cụm cổng)
- Pin nhận nhưng không sạc / sạc chập chờn: hay do đường ID adapter hoặc IC sạc suy; cần dùng adapter đúng chuẩn và theo dõi % pin tăng thật 10–15 phút.
- Đèn sạc nhấp nháy, phải “giữ dây”: jack DC-in dùng lâu dễ lỏng/oxy hóa; test sạc 15–20 phút kèm rung nhẹ để bắt lỗi.
- Bật lên rồi tắt: nhóm lỗi nguồn 3V/5V standby không vững hoặc chạm tải; test tối giản (1 RAM, tháo ổ, rút USB) để khoanh vùng.
- Treo logo Dell / vào Windows chậm: nhiều ca do HDD yếu/cáp SATA lỏng; nên test SSD khác trước khi quy về main laptop.
- HDMI/VGA không ra: test đổi dây/màn, thử nhiều độ phân giải; nếu rung cổng là mất hình thì ưu tiên khoanh vùng cổng/đường tín hiệu.
- USB rớt khi copy: bắt buộc test copy file lớn 10–20 phút để bắt lỗi “tải mới rớt”, không test kiểu cắm chuột là xong.
- LAN rớt khi tải: test ping liên tục + transfer 10–15 phút để phân biệt lỗi mạng và lỗi nhánh LAN/cổng RJ45.
- Nóng sập sau dùng lâu: máy gen 3 chạy lâu keo tản chai; vệ sinh tản + thay keo và chạy tải 20–30 phút.
- Loa rè/mất tiếng 1 bên: hay do cáp loa/giắc loa lỏng khi tháo lắp; cần test loa 5–10 phút ở mức 70–80%.
Thông số kỹ thuật Inspiron 15R N3560 / N5520 / 7520 (LA-8241P)
| Mã board | LA-8241P |
|---|---|
| Dòng máy | Dell Inspiron 15R N3560 / Inspiron 15R N5520 / Inspiron 15 7520 |
| Nền tảng | Intel thế hệ 3 (Ivy Bridge) – tùy cấu hình |
| CPU | Core i3/i5/i7 gen 3 (tùy máy) • đa số dạng rPGA988B (G2) hoặc hàn tùy bản |

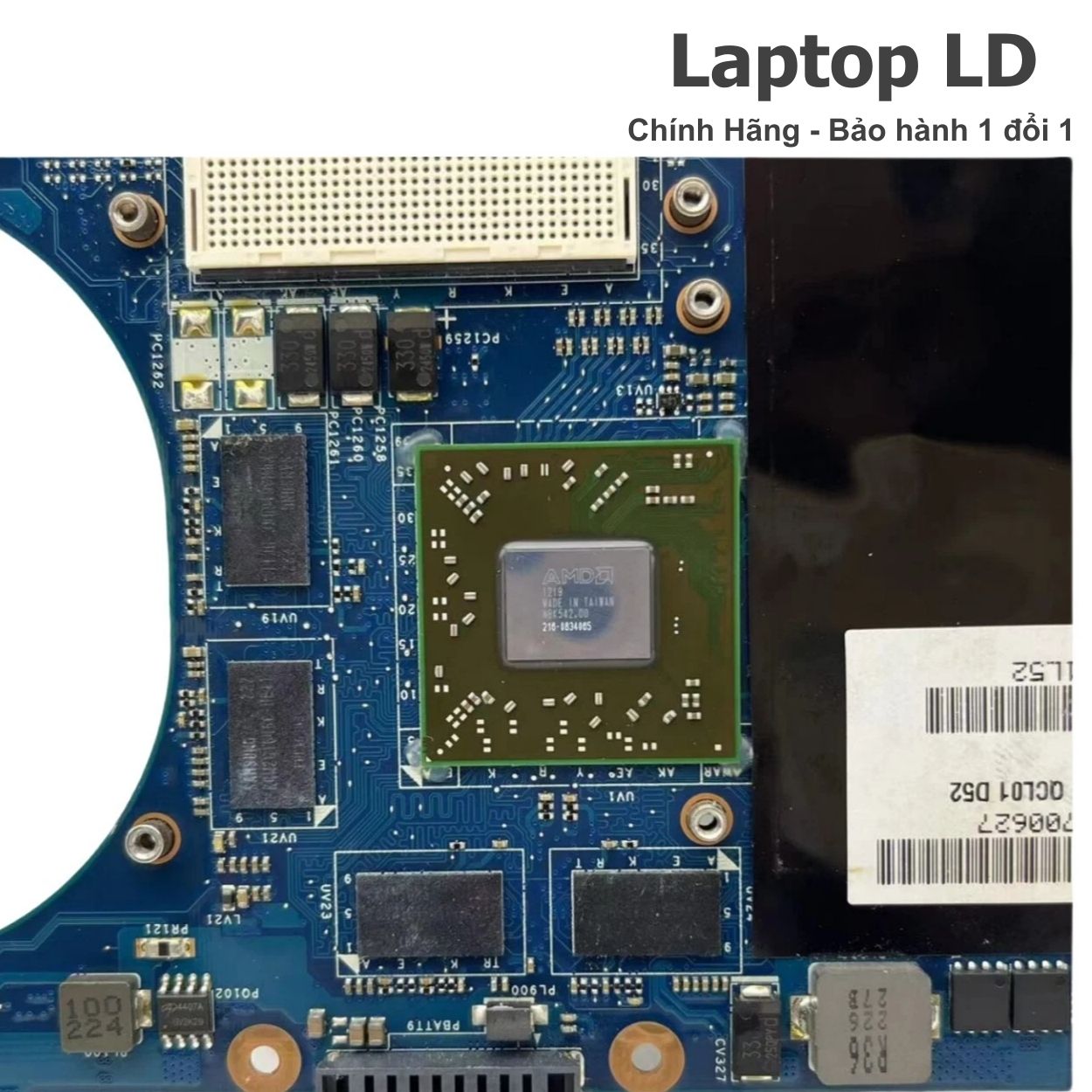

| GPU | Intel HD 4000 • tùy bản có VGA rời NVIDIA/AMD (tùy máy) |

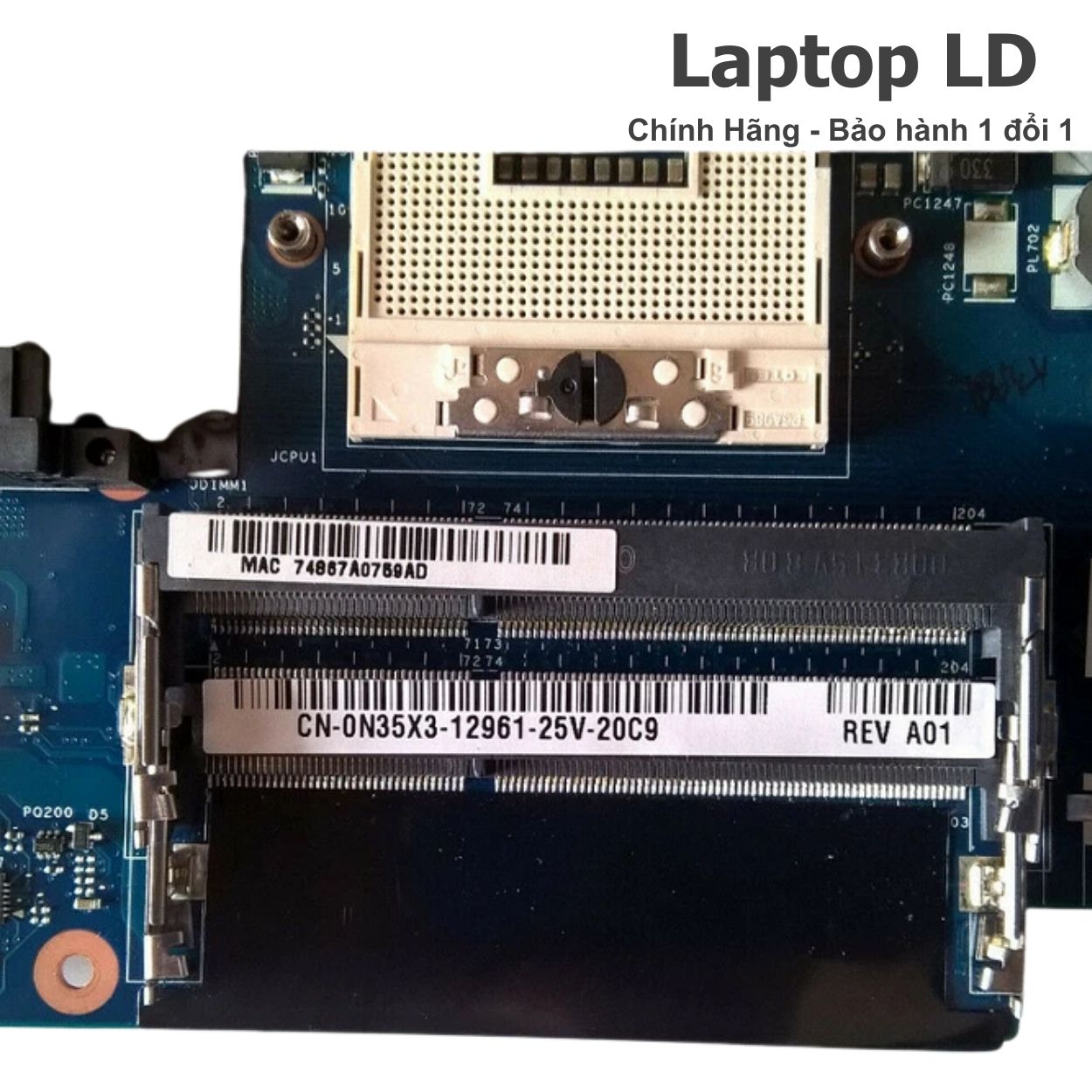

| RAM | DDR3 SO-DIMM • thường 2 khe • tối đa 16GB (2×8GB) |
| Lưu trữ | 2.5" SATA (HDD/SSD) • một số bản có mSATA (tùy máy) |
| Màn hình | 15.6" HD/FHD (tùy máy) |

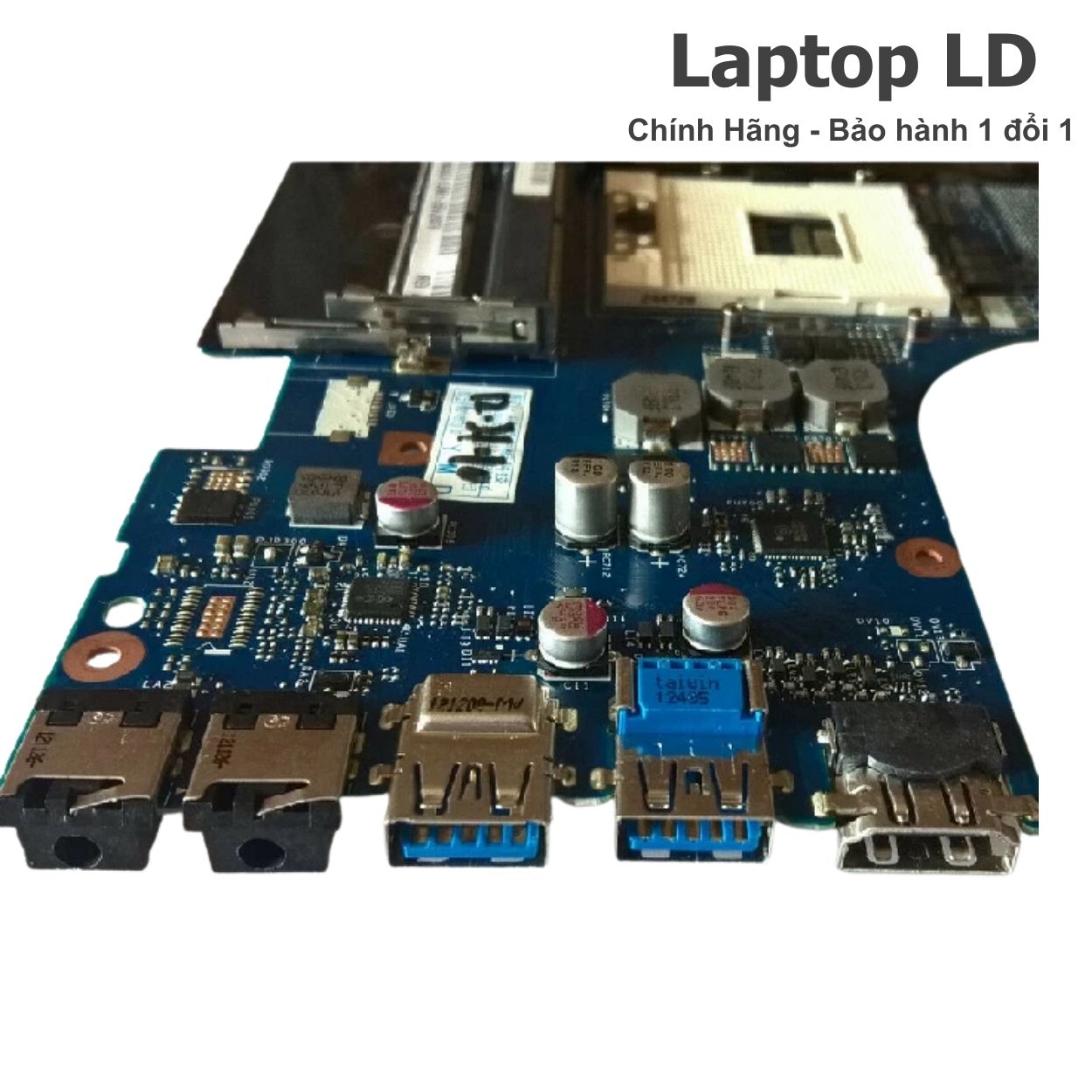

| Cổng kết nối | USB Type-A • LAN RJ45 • HDMI/VGA (tùy máy) • audio • khe thẻ (tùy máy) • DC-in |
| Kết nối | Wi-Fi • Bluetooth (tùy card) |
| Adapter | 19.5V • thường 65W/90W tùy cấu hình (bản VGA rời thường cần công suất đủ) • đầu kim Dell 7.4mm |
Lưu ý: Cùng LA-8241P nhưng máy có thể khác theo VGA rời và cụm cổng. Khi thay bo mạch chủ laptop cần đối chiếu ảnh cụm cổng (HDMI/VGA, DC-in) và layout tản để chọn đúng.
Khi nào nên thay linh kiện LA-8241P cho N3560/N5520/7520?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Không lên nguồn/bật tắt lặp lại dù đã test tối giản và loại trừ RAM/ổ.
- Không nhận sạc hoặc sạc rớt theo tư thế dù đã thử adapter đúng chuẩn và xử lý jack cơ bản.
- Pin nhận nhưng không sạc, % không tăng hoặc báo sạc ảo lặp lại.
- Màn hình đen/treo logo lặp lại dù đã test HDD/SSD cơ bản.
- USB/LAN/HDMI/VGA lỗi theo thời gian, rớt khi tải thật hoặc rung cổng là mất.
- Board có dấu ẩm/oxy hóa lan quanh cổng/khối nguồn.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay LA-8241P: phương án nào hợp lý hơn?
- Sạc chập chờn: thay jack DC-in, test sạc 15–20 phút kèm rung.
- Treo logo: test SSD khác, kiểm tra cáp/khay SATA.
- Nóng sập: vệ sinh tản + thay keo, chạy tải 20–30 phút.
- HDMI/VGA không ra: test dây/màn, vệ sinh cổng và kiểm tra rung cổng.
- USB/LAN lỗi nhẹ: vệ sinh cổng và test lại theo tải để kết luận.
- Không lên nguồn/bật tắt do standby 3V/5V suy hoặc chập tải khó ổn định.
- Mạch sạc/đường ID adapter lỗi sâu gây pin báo ảo, không sạc lặp lại.
- Lỗi I/O theo tải (USB/LAN/HDMI) tái diễn dù đã vệ sinh/loại trừ phụ kiện.
- Board oxy hóa/ăn mòn hoặc đã sửa nhiều lần nhưng lỗi quay lại.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter đúng công suất (65W/90W tùy máy) → test sạc 15–20 phút kèm rung → kiểm tra/thay jack DC-in → theo dõi % pin tăng thật 10–15 phút → test HDMI đổi dây/màn + giữ cổng cố định → test USB copy file lớn 10–20 phút → nếu lỗi sạc/ID hoặc I/O theo tải vẫn lặp, cân nhắc thay đúng LA-8241P.
Lỗi thường gặp trên họ 15R N3560/N5520/7520 (LA-8241P)
- Pin nhận nhưng không sạc: lỗi nhận dạng adapter/IC sạc suy, jack DC-in tiếp xúc kém.
- Đèn sạc nhấp nháy: jack lỏng/oxy hóa, đường DC-in không ổn định.
- Bật lên rồi tắt: standby 3V/5V suy hoặc chạm tải.
- HDMI/VGA chập chờn: cổng lỏng/đường tín hiệu suy, rung cổng là mất hình.
- USB rớt khi copy: nhánh 5V I/O yếu theo tải, cổng mòn.
- LAN rớt khi tải: RJ45 lỏng/oxy hóa hoặc nhánh LAN suy.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Pin nhận nhưng không sạc / % không tăng |
|---|---|
| Nguyên nhân | Adapter sai công suất • lỗi ID adapter • mạch sạc suy • jack DC-in lỏng |
| Cách khoanh vùng | Thử adapter đúng 65W/90W → test sạc 10–15 phút xem % tăng thật → test rung đầu sạc 15–20 phút → kiểm tra/thay jack → nếu vẫn lỗi, khoanh vùng mạch sạc/ID |
| Triệu chứng | HDMI/VGA không ra hoặc chập chờn |
| Nguyên nhân | Cổng lỏng • dây/màn ngoài lỗi • đường tín hiệu suy |
| Cách khoanh vùng | Đổi dây/đổi màn → thử nhiều độ phân giải → giữ cố định đầu cắm xem có mất hình khi rung → nếu lặp, khoanh vùng cổng/đường xuất hình |
| Triệu chứng | Bật lên rồi tắt |
| Nguyên nhân | Standby 3V/5V suy • chạm tải I/O |
| Cách khoanh vùng | Test tối giản (1 RAM, tháo ổ, rút USB) → nếu vẫn tắt, kiểm tra standby/nguồn phụ |
| Triệu chứng | USB rớt khi copy |
| Nguyên nhân | Nhánh 5V I/O yếu theo tải • cổng USB mòn |
| Cách khoanh vùng | Vệ sinh cổng → copy file lớn 10–20 phút → theo dõi disconnect/reconnect đúng lúc tải |
| Triệu chứng | LAN rớt khi tải |
| Nguyên nhân | RJ45 lỏng/oxy hóa • nhánh LAN suy theo tải |
| Cách khoanh vùng | Ping liên tục + transfer 10–15 phút → đổi dây/port → nếu chỉ lỗi trên máy, khoanh vùng cổng/nhánh LAN |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin và xả điện.
- Tháo đáy máy; lưu ý dây cáp bàn phím/touchpad và vị trí ốc khác độ dài.
- Tháo RAM/HDD/SSD và các cáp: màn hình, bàn phím, touchpad, loa, Wi-Fi, DC-in, board phụ (nếu có) theo máy.
- Kiểm tra/vệ sinh khu vực jack DC-in, cổng USB/LAN/HDMI/VGA; xử lý oxy hóa nếu có.
- Tháo tản nhiệt, vệ sinh sạch và chuẩn bị keo tản; nếu bản VGA rời, kiểm tra pad nhiệt đúng vị trí.
- Lắp đúng LA-8241P; test sơ bộ: nhận sạc, lên nguồn, nhận RAM/ổ, vào BIOS.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt, USB/LAN/HDMI, khởi động lại nhiều lần.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định 15–20 phút; rung nhẹ đầu sạc không rớt; nhận đúng công suất adapter.
- Test pin: theo dõi % pin tăng thật 10–15 phút (không báo ảo).
- Test nguồn: bật/tắt nhiều lần; không lỗi bật lên rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn; restart vài lần để bắt lỗi treo logo.
- Test USB: copy file lớn 10–20 phút, không rớt thiết bị.
- Test LAN: ping & transfer 10–15 phút, không rớt khi tải.
- Test HDMI/VGA (nếu có): xuất hình ổn định.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
Giá linh kiện & giá thay N3560/N5520/7520
Giá LA-8241P (linh kiện)
Giá phụ thuộc tình trạng bo (mức oxy hóa vùng cổng/khối sạc, tình trạng jack DC-in, tình trạng đường ID adapter và cổng xuất hình), mức độ “zin” và yêu cầu test theo tải. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, kiểm tra jack DC-in, vệ sinh tản, thay keo/pad (nếu có VGA rời) và test theo checklist riêng của họ 15R.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho N3560/N5520/7520 có lấy ngay không?
Nếu có sẵn đúng board LA-8241P, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần test sạc-xả để xác nhận pin tăng thật và test cổng theo tải để bắt lỗi “tải mới rớt”, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.8/10 (nhận sạc ổn định + % pin tăng thật + HDMI ổn định + USB/LAN đạt khi tải + nhiệt ổn).
Khách dùng gia đình: “Trước sạc chập chờn, pin báo sạc mà không lên %, HDMI lúc được lúc không và cắm USB copy nặng hay rớt. Thay xong sạc ổn, pin lên bình thường và dùng ổn định.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm rung, theo dõi pin tăng 15 phút, test HDMI với 2 dây khác nhau, test USB copy 20 phút, test LAN transfer 15 phút và chạy tải 25–30 phút trước khi bàn giao.”
Câu hỏi thường gặp
Họ N3560/N5520/7520 pin nhận nhưng không sạc có phải luôn do pin?
Không hẳn. Dòng này hay lỗi do jack DC-in lỏng, adapter sai công suất hoặc đường ID adapter/mạch sạc suy. Nên thử adapter đúng 65W/90W, test rung đầu sạc 15–20 phút và theo dõi % pin tăng thật 10–15 phút. Nếu pin không tăng dù adapter/jack đã chuẩn, lúc đó mới ưu tiên kiểm tra sâu bo mạch chủ laptop LA-8241P.
HDMI/VGA chập chờn có thể xử lý trước khi thay main laptop không?
Có. Hãy thử đổi dây/đổi màn, vệ sinh cổng và test giữ cố định đầu cắm. Nếu chỉ cần rung nhẹ là mất hình hoặc lỗi lặp lại trên nhiều dây/màn, khi đó mới khoanh vùng cổng/đường xuất hình trên mainboard laptop.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc 15–20 phút kèm rung, theo dõi % pin tăng thật 10–15 phút, test USB copy 10–20 phút, test LAN transfer 10–15 phút, test HDMI/VGA và chạy tải/nhiệt 20–30 phút theo checklist.
