Main Dell Inspiron 15R 3421 CPU i5-3337U | 12204-1
Dell Inspiron 15R 3421 là dòng 14"/15" phổ thông đời Ivy Bridge-U (mỏng hơn máy gen 1, nhưng vẫn dùng lâu năm), với CPU i5-3337U nên lỗi hay rơi vào nhóm nguồn 3V/5V không ổn, mạch sạc/pin báo ảo và các lỗi I/O phát sinh do cụm cổng gắn liền board. Với mã 12204-1, những tình trạng thực tế thường gặp gồm không lên nguồn, bật lên rồi tắt, cắm sạc không vào, đèn sạc nhấp nháy, mở máy lên được nhưng vừa cắm sạc là treo, màn hình đen, treo logo Dell, hoặc lỗi cổng kiểu USB rớt thiết bị khi copy, LAN mất kết nối, HDMI (tùy máy) không xuất hình. Dòng 3421 còn có “bệnh” riêng: jack sạc lỏng gây báo sạc chập chờn, pin nhận nhưng không sạc hoặc báo Plugged in, not charging do đường nhận dạng adapter/đường sạc suy. Khi cần thay đúng main laptop (bo mạch chủ laptop / motherboard / mainboard laptop – Main máy tính xách tay), chọn chuẩn 12204-1 và test đúng kiểu “phổ thông dùng lâu năm” sẽ tránh lỗi tái diễn.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 12204-1 cho Inspiron 15R 3421 i5-3337U.
- 3421 có khác nhau theo cụm cổng và layout tản (một số bản có HDMI). Khi đặt bo mạch chủ laptop nên đối chiếu cụm cổng (DC-in, USB, LAN, HDMI/audio) và chân bắt tản để khớp vỏ.
- Nên test “đúng bệnh 3421”: test nhận adapter, test sạc ổn định theo tư thế, test pin sạc vào thật và test USB/LAN theo tải.
- Phù hợp lỗi lặp: không nguồn, bật tắt, không sạc/pin báo ảo, treo logo hoặc lỗi cổng theo thời gian.
- Thay mainboard laptop + kiểm tra jack DC-in + vệ sinh tản + thay keo tản đúng chuẩn.
- Chạy test sạc-xả theo thời gian, test I/O (USB/LAN/HDMI) và test khởi động lại nhiều lần.
Mua 12204-1: đúng mã – đúng cổng – đúng “bệnh sạc/pin” của 3421
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: 12204-1
- Dòng: Dell Inspiron 15R 3421
- CPU: Intel Core i5-3337U
- Cần đối chiếu: jack DC-in, USB, LAN, HDMI (tùy máy), audio, tản nhiệt
Hợp máy không sạc/không nguồn, bật tắt, treo logo, hoặc lỗi USB/LAN khó ổn định.
- Kiểm tra đường DC-in & nhận dạng adapter
- Vệ sinh tản + thay keo, test nhiệt
- Test sạc-xả & test cổng theo tải
Gọi/nhắn để đối chiếu đúng phiên bản Inspiron 3421, xác định chuẩn 12204-1 (i5-3337U) và báo giá theo tình trạng thực tế (đặc biệt lỗi sạc/pin và jack DC-in).

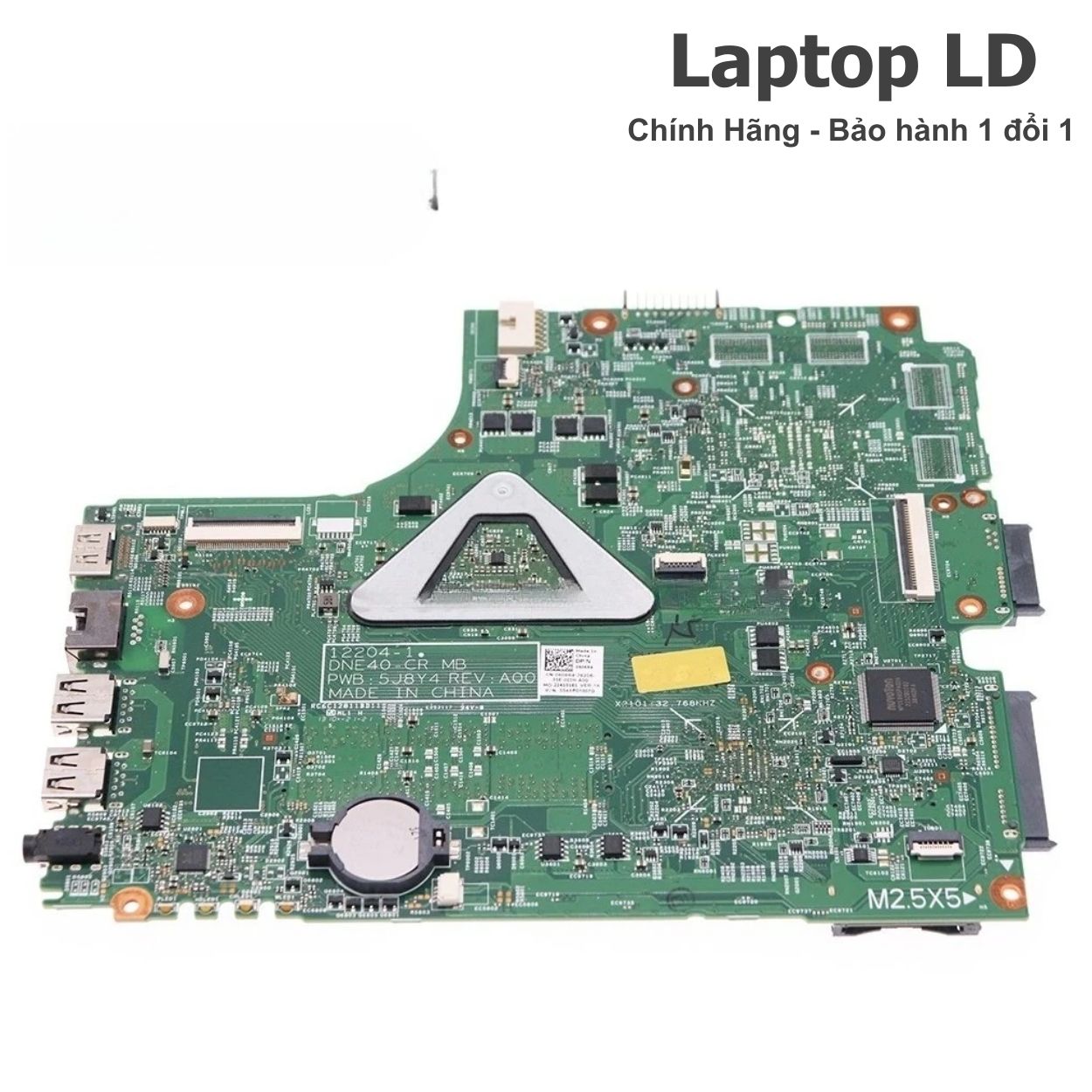

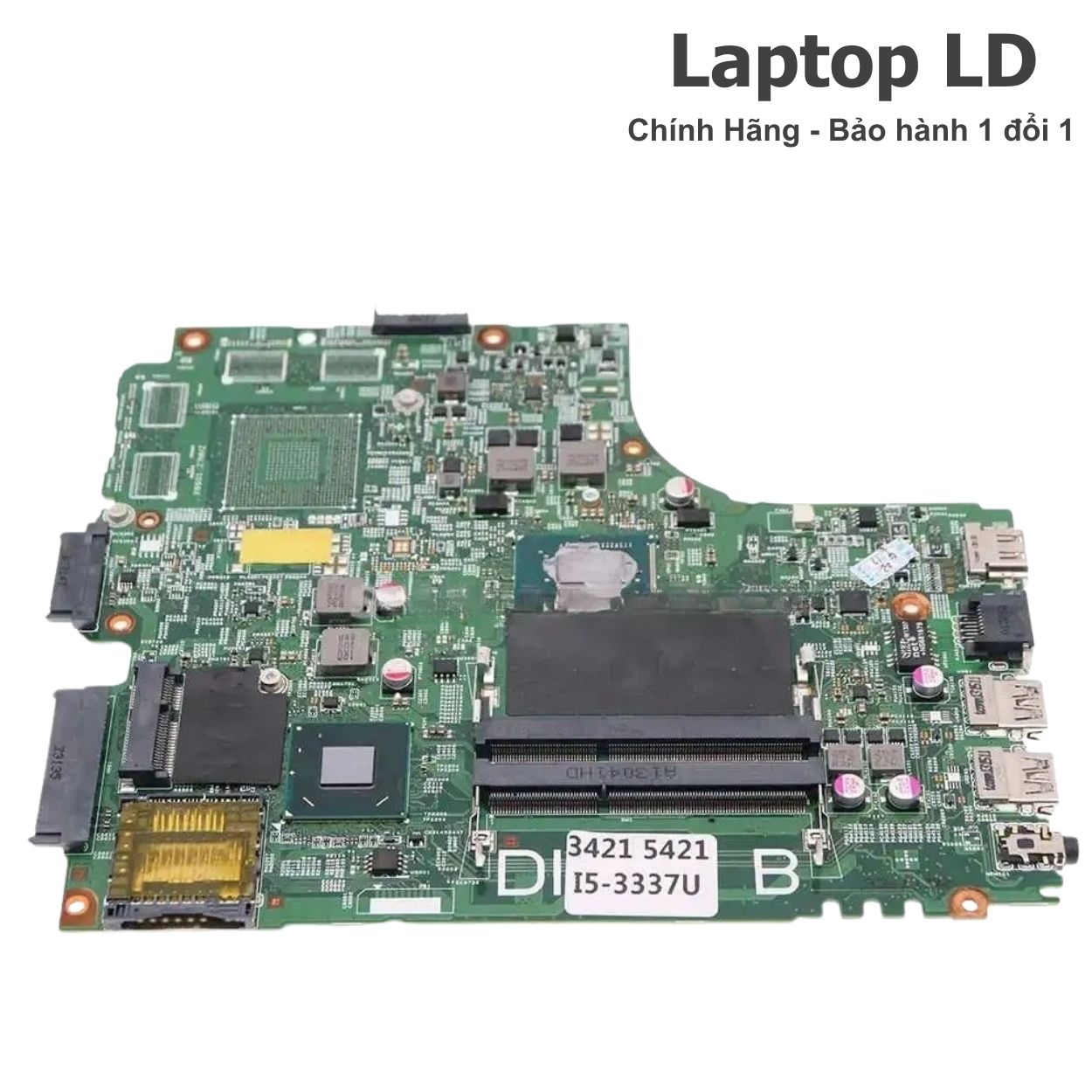

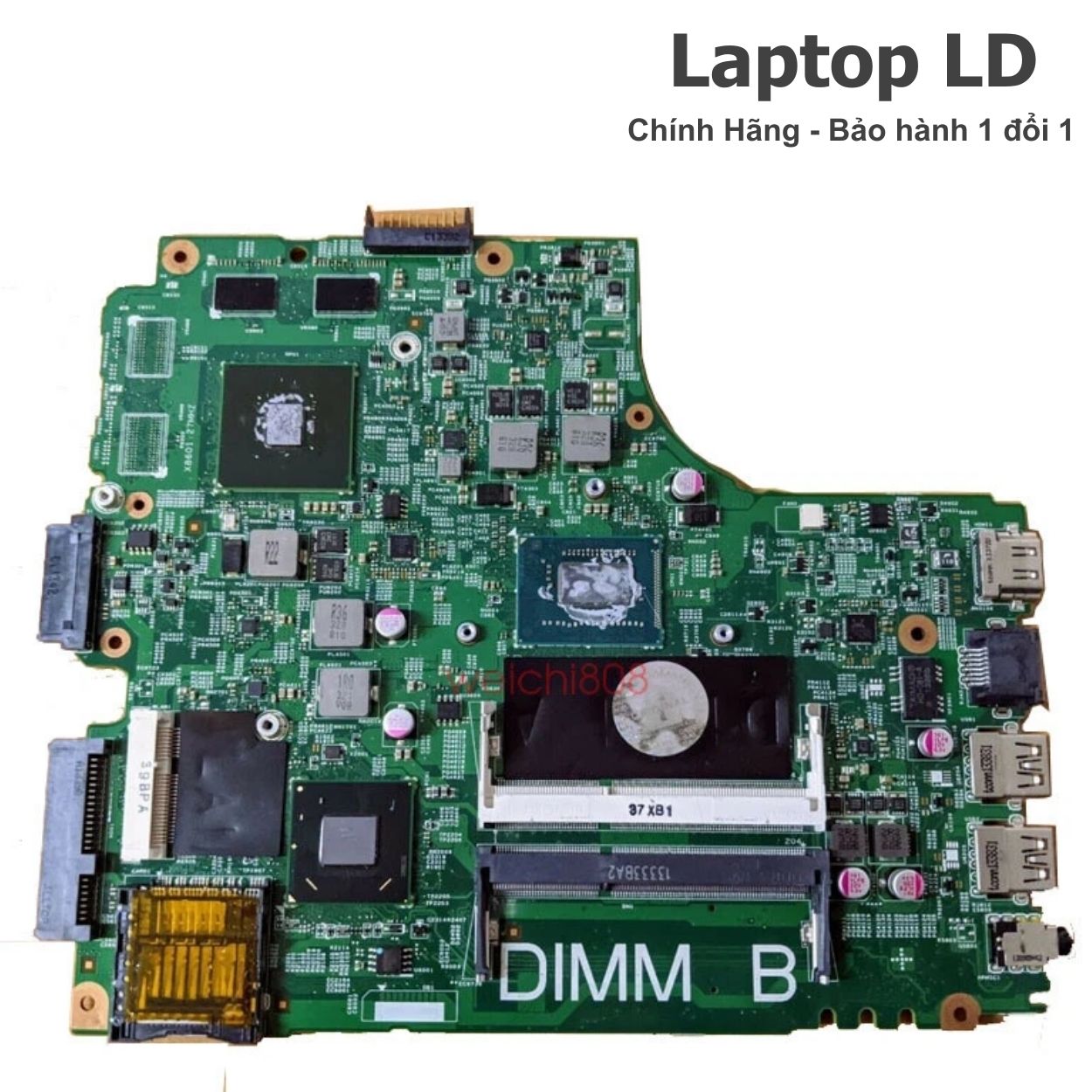

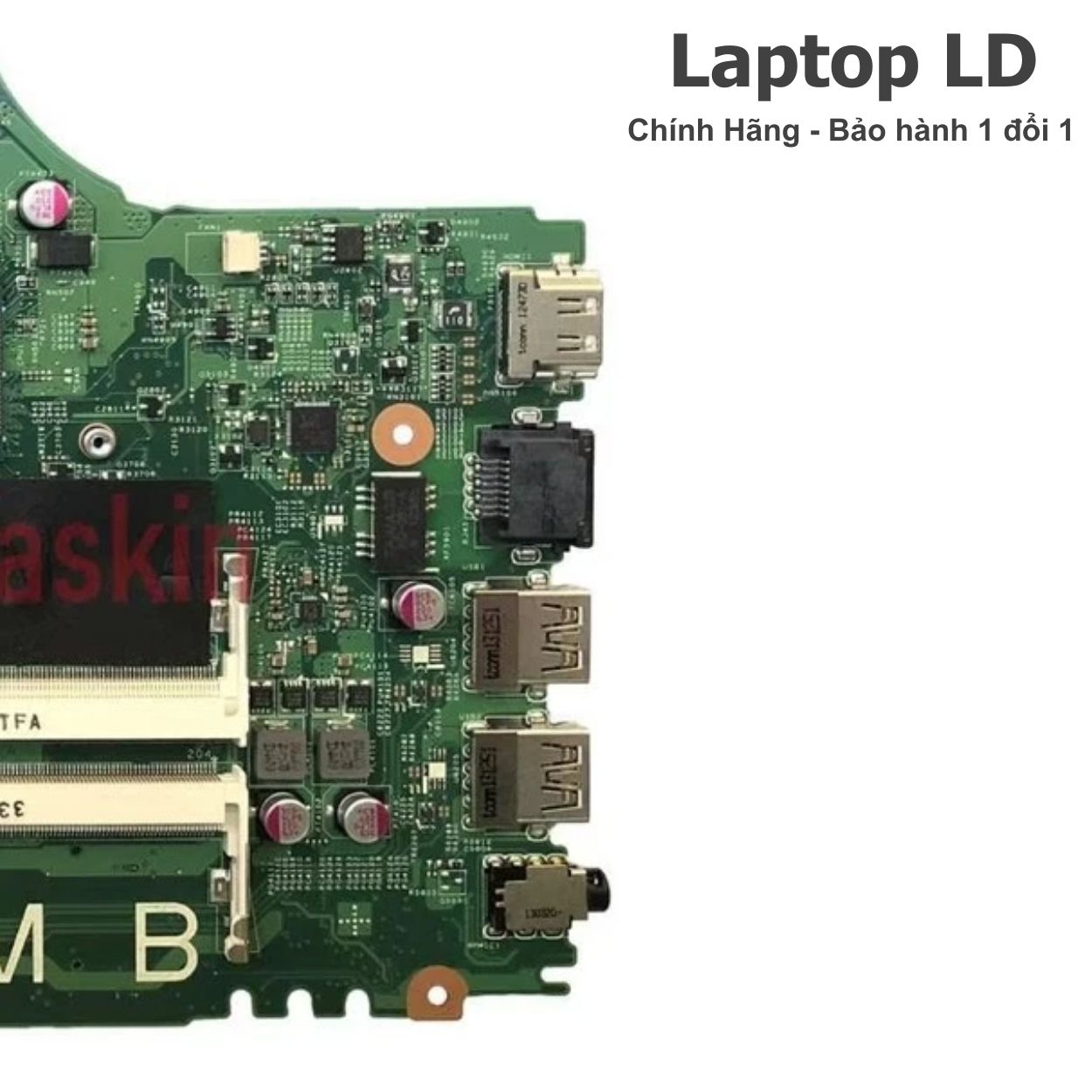

Hình ảnh tham khảo (12204-1 & cụm cổng)
- Pin nhận nhưng không sạc / Plugged in not charging: hay do đường nhận dạng adapter hoặc mạch sạc suy; cần test adapter đúng chuẩn và theo dõi % pin tăng thật 10–15 phút.
- Đèn sạc nhấp nháy: thường liên quan jack DC-in lỏng/oxy hóa hoặc tiếp xúc kém; test rung nhẹ đầu sạc 15–20 phút để bắt lỗi.
- Cắm sạc vào là treo/đơ: có thể do đường sạc chạm tải hoặc IC sạc lỗi; cần test bằng adapter khác và tối giản thiết bị.
- Bật lên rồi tắt: nguồn 3V/5V không vững hoặc chập tải; test tối giản (1 RAM, tháo HDD/SSD, rút USB) để khoanh vùng.
- Treo logo Dell: hay gặp do HDD yếu/cáp SATA lỏng; thử SSD khác và kiểm tra cáp trước khi quy về mainboard laptop.
- USB rớt khi copy: test copy file lớn 10–20 phút để bắt đúng bệnh “tải mới rớt”.
- LAN rớt khi tải: test ping liên tục + transfer 10–15 phút để phân biệt lỗi mạng và lỗi cổng/nhánh LAN.
- Nóng sập sau một thời gian: máy dùng lâu keo tản chai; vệ sinh tản + thay keo và chạy tải 20–30 phút để xác nhận.
- Oxy hóa vùng cổng: dòng phổ thông hay dùng môi trường ẩm/bụi, cổng DC-in/USB dễ oxy hóa gây lỗi lặp.
Thông số kỹ thuật Inspiron 15R 3421 (12204-1 – i5-3337U)
| Mã board | 12204-1 |
|---|---|
| Dòng máy | Dell Inspiron 15R 3421 |
| Nền tảng | Intel Ivy Bridge-U |

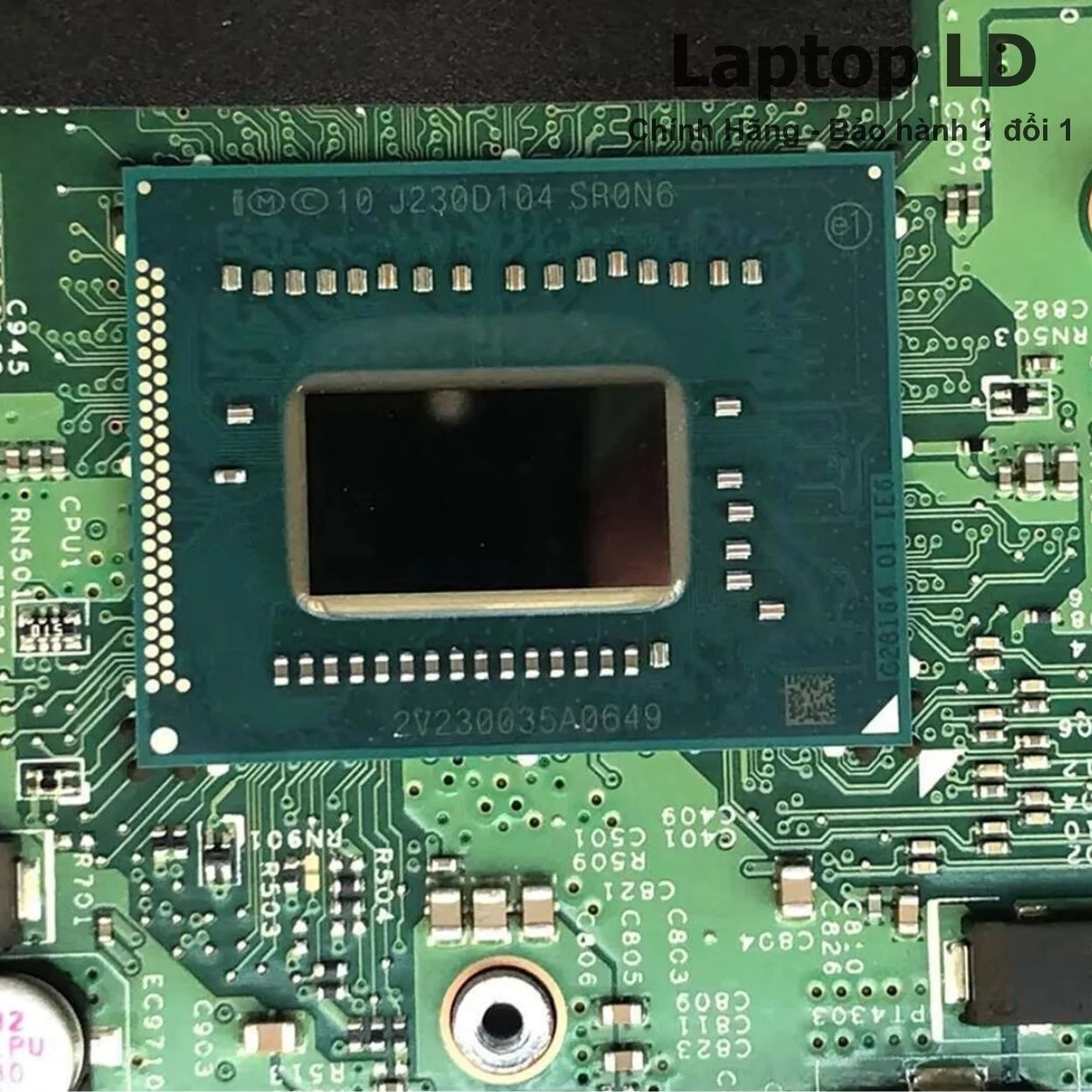

| CPU | Intel Core i5-3337U (2C/4T, 17W) • hàn trên board |
| GPU | Intel HD Graphics 4000 |
| RAM | DDR3L SO-DIMM • thường 2 khe • tối đa 16GB (2×8GB) |
| Lưu trữ | 2.5" SATA (HDD/SSD) |
| Màn hình | 14" hoặc 15.6" (tùy máy 3421/3521 cùng họ) • HD phổ biến |
| Cổng kết nối | USB Type-A • LAN RJ45 • HDMI (tùy máy) • audio • khe thẻ (tùy máy) • DC-in |
| Kết nối | Wi-Fi • Bluetooth (tùy card) |
| Adapter | 19.5V • thường 65W • đầu kim Dell 7.4mm |
Lưu ý: 3421 có biến thể theo cụm cổng và màn hình. Khi thay bo mạch chủ laptop 12204-1 cần đối chiếu ảnh cụm cổng (đặc biệt DC-in/HDMI) để chọn đúng.
Khi nào nên thay linh kiện 12204-1 cho Inspiron 15R 3421?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Không lên nguồn/bật tắt lặp lại dù đã test tối giản và loại trừ RAM/ổ.
- Không nhận sạc hoặc sạc chập chờn theo tư thế dù đã thử adapter đúng chuẩn và xử lý jack cơ bản.
- Pin nhận nhưng không sạc, % không tăng hoặc báo sạc ảo lặp lại.
- Cắm sạc vào là treo/đơ hoặc máy tự restart khi vừa cắm sạc.
- Màn hình đen/treo logo lặp lại dù đã test SSD/HDD cơ bản.
- USB/LAN lỗi theo thời gian, rớt khi tải thật.
- Board có dấu ẩm/oxy hóa lan quanh cổng/khối nguồn.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 12204-1: phương án nào hợp lý hơn?
- Sạc chập chờn: thay jack DC-in, test sạc 15–20 phút kèm rung.
- Treo logo: test SSD khác, kiểm tra cáp/khay SATA.
- Nóng sập: vệ sinh tản + thay keo, chạy tải 20–30 phút.
- USB/LAN lỗi nhẹ: vệ sinh cổng, test lại theo tải để kết luận.
- Không lên nguồn/bật tắt do nguồn 3V/5V suy hoặc chập tải khó ổn định.
- Mạch sạc/đường nhận dạng adapter lỗi sâu, pin báo ảo lặp lại.
- Cắm sạc là treo/restart, đã loại trừ adapter/jack mà vẫn lỗi.
- Board oxy hóa/ăn mòn hoặc đã sửa nhiều lần nhưng lỗi quay lại.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter 65W đúng chuẩn → test sạc 15–20 phút kèm rung → kiểm tra/thay jack DC-in → theo dõi % pin tăng thật 10–15 phút → tháo pin test chạy adapter → test tối giản (1 RAM, tháo ổ) nếu có hiện tượng treo khi cắm sạc → nếu vẫn lặp, khoanh vùng mạch sạc/đường nhận dạng adapter trên board 12204-1.
Lỗi thường gặp trên Inspiron 15R 3421 (12204-1)
- Pin nhận nhưng không sạc: mạch sạc/nhận dạng adapter suy, jack DC-in tiếp xúc kém.
- Đèn sạc nhấp nháy: jack lỏng/oxy hóa, đường DC-in không ổn định.
- Cắm sạc vào là treo: chạm tải đường sạc, IC sạc lỗi hoặc nguồn phụ không vững.
- Bật lên rồi tắt: nguồn 3V/5V suy hoặc chập tải.
- USB/LAN rớt theo tải: nhánh I/O yếu, cổng mòn.
- Treo logo: HDD yếu/cáp SATA lỏng hoặc nguồn lưu trữ không ổn.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Pin nhận nhưng không sạc / % không tăng |
|---|---|
| Nguyên nhân | Adapter sai công suất • lỗi nhận dạng adapter • mạch sạc suy • jack DC-in lỏng |
| Cách khoanh vùng | Thử adapter 65W đúng chuẩn → test sạc 10–15 phút xem % tăng thật → test rung nhẹ đầu sạc → kiểm tra/thay jack → nếu vẫn lỗi, khoanh vùng mạch sạc/ID |
| Triệu chứng | Đèn sạc nhấp nháy, sạc chập chờn theo tư thế |
| Nguyên nhân | Jack DC-in mòn/oxy hóa • đường DC-in tiếp xúc kém |
| Cách khoanh vùng | Test sạc 15–20 phút kèm rung → soi/hàn lại chân jack hoặc thay jack → theo dõi có rớt sạc khi rung |
| Triệu chứng | Cắm sạc vào là treo/đơ |
| Nguyên nhân | Chạm tải đường sạc • IC sạc lỗi • nguồn phụ không vững |
| Cách khoanh vùng | Thử adapter khác → tháo pin test chạy adapter → test tối giản (1 RAM, tháo ổ) → nếu vẫn treo, khoanh vùng khối sạc/nguồn |
| Triệu chứng | Bật lên rồi tắt / quạt quay rồi tắt |
| Nguyên nhân | Nguồn 3V/5V suy • chập tải I/O |
| Cách khoanh vùng | Test tối giản (1 RAM, tháo ổ, rút USB) → nếu vẫn tắt, kiểm tra standby/nguồn phụ |
| Triệu chứng | USB rớt khi copy / LAN rớt khi tải |
| Nguyên nhân | Nhánh I/O yếu • cổng mòn/oxy hóa |
| Cách khoanh vùng | USB: copy file lớn 10–20 phút → LAN: ping + transfer 10–15 phút → quan sát rớt đúng lúc tải |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin (nếu rời) và xả điện.
- Tháo đáy máy; lưu ý ốc khác độ dài và cáp bàn phím/touchpad (tùy bản 3421).
- Tháo RAM/HDD và các cáp: màn hình, bàn phím, touchpad, loa, Wi-Fi, DC-in… theo máy.
- Kiểm tra/vệ sinh khu vực jack DC-in, cổng USB/LAN; xử lý oxy hóa nếu có.
- Lắp đúng board 12204-1; test sơ bộ: nhận sạc, lên nguồn, nhận RAM/ổ, vào BIOS.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt, USB/LAN/HDMI, khởi động lại nhiều lần.
- Chạy test theo thời gian để bắt lỗi “sạc chập chờn” hoặc “tải mới rớt cổng”.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định 15–20 phút; rung nhẹ đầu sạc không rớt; nhận đúng adapter.
- Test pin: theo dõi % pin tăng thật 10–15 phút (không báo ảo).
- Test nguồn: bật/tắt nhiều lần; không lỗi bật lên rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn; restart vài lần để bắt lỗi treo logo.
- Test USB: copy file lớn 10–20 phút, không rớt thiết bị.
- Test LAN: ping & transfer 10–15 phút, không rớt khi tải.
- Test HDMI (nếu có): xuất hình ổn định.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
Giá linh kiện & giá thay Inspiron 15R 3421
Giá board 12204-1 (linh kiện)
Giá phụ thuộc tình trạng bo (mức oxy hóa vùng cổng/khối sạc, tình trạng jack DC-in, tình trạng đường nhận dạng adapter), mức độ “zin” và yêu cầu test sạc-xả theo thời gian. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, kiểm tra jack DC-in, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist riêng của 3421.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho 3421 có lấy ngay không?
Nếu có sẵn đúng board 12204-1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần test sạc-xả theo thời gian để xác nhận pin tăng thật và không treo khi cắm sạc, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.7/10 (nhận sạc ổn định + % pin tăng thật + khởi động lại không treo + USB/LAN đạt khi tải + nhiệt ổn).
Khách dùng văn phòng: “Trước cắm sạc lúc nhận lúc không, pin báo sạc mà không lên %, thỉnh thoảng cắm sạc vào là đơ. Thay xong sạc ổn, pin lên bình thường và dùng không bị treo.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm rung, theo dõi pin tăng 15 phút, test restart nhiều lần, test USB copy 20 phút, test LAN transfer 15 phút và chạy tải 25–30 phút trước khi bàn giao.”
Câu hỏi thường gặp
3421 pin nhận nhưng không sạc có phải luôn do pin hỏng?
Không hẳn. Dòng này hay lỗi do jack DC-in lỏng, adapter không đúng chuẩn hoặc đường nhận dạng adapter/mạch sạc suy. Nên thử adapter đúng 65W, test rung đầu sạc 15–20 phút và theo dõi % pin tăng thật 10–15 phút. Nếu pin không tăng dù adapter/jack đã chuẩn, lúc đó mới ưu tiên kiểm tra sâu mainboard laptop 12204-1.
Vì sao cắm sạc vào là treo/đơ?
Thường liên quan khối sạc: chạm tải, IC sạc lỗi hoặc nguồn phụ không vững. Hãy thử adapter khác, tháo pin test chạy adapter và test tối giản (1 RAM, tháo ổ). Nếu vẫn treo lặp lại, cần kiểm tra sâu phần sạc/nguồn trên bo mạch chủ laptop.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc 15–20 phút kèm rung, theo dõi % pin tăng thật 10–15 phút, test restart vài lần để bắt treo logo, test USB copy 10–20 phút, test LAN transfer 10–15 phút và chạy tải/nhiệt 20–30 phút theo checklist.
