Main Dell Inspiron 15R 3421 | 5421 CPU i5-3337U | 12204-1
Dell Inspiron 15R 3421 / 5421 là nhóm máy “15R” đời Ivy Bridge-U, khá phổ biến cho học tập – văn phòng. Điểm khác của dòng 3421/5421 so với các Inspiron đời sau là: khay ổ/cáp SATA hay lỏng (gây treo logo, vào Windows chậm), jack sạc DC-in dùng lâu dễ rơ (sạc chập chờn theo tư thế), và một số máy có hiện tượng đang dùng cắm/rút sạc là tắt do khối sạc suy. Với CPU i5-3337U (Ivy Bridge-U, 17W) và mã 12204-1, các lỗi thực tế thường gặp: không lên nguồn, bật lên rồi tắt, cắm sạc không vào, pin nhận nhưng không sạc, màn đen, treo logo Dell, hoặc lỗi cổng như USB rớt khi copy, LAN rớt khi tải, HDMI/VGA (tùy máy) không xuất hình. Khi cần thay đúng main laptop (bo mạch chủ laptop / motherboard / mainboard laptop – Main máy tính xách tay), chọn chuẩn 12204-1 và test đúng “bài 15R 3421/5421” (DC-in + SATA + tải cổng) sẽ hạn chế tối đa lỗi quay lại.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 12204-1 cho Inspiron 15R 3421/5421 i5-3337U.
- 3421 và 5421 khác vỏ nhưng cùng nhóm main theo phiên bản. Khi đặt bo mạch chủ laptop cần đối chiếu cụm cổng (DC-in, USB, LAN, HDMI/VGA) và layout tản để khớp khung máy.
- Test quan trọng: test sạc theo tư thế, test SATA/khởi động lại nhiều lần, test USB/LAN theo tải và test nhiệt 20–30 phút.
- Phù hợp lỗi lặp: không nguồn/bật tắt, không sạc/pin báo ảo, treo logo hoặc lỗi cổng theo tải.
- Thay mainboard laptop + kiểm tra jack DC-in + kiểm tra cáp/khay SATA + vệ sinh tản + thay keo.
- Chạy test theo thời gian để bắt lỗi “rung là rớt sạc” và “restart mới treo logo”.
Mua 12204-1: đúng mã – đúng cổng – bắt đúng lỗi “treo logo do SATA” của 15R
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: 12204-1
- Dòng: Dell Inspiron 15R 3421 / 5421
- CPU: Intel Core i5-3337U
- Cần đối chiếu: DC-in, USB, LAN, HDMI/VGA (tùy máy), audio, layout tản
Hợp máy không sạc/không nguồn, treo logo do SATA hoặc lỗi cổng theo tải.
- Kiểm tra DC-in & đường sạc
- Kiểm tra cáp/khay SATA (dòng 15R hay lỏng)
- Test USB/LAN theo tải + test nhiệt
Gọi/nhắn để đối chiếu đúng Inspiron 15R 3421/5421, xác định chuẩn 12204-1 (i5-3337U) và báo giá theo tình trạng thực tế (đặc biệt lỗi DC-in & SATA/khay ổ).

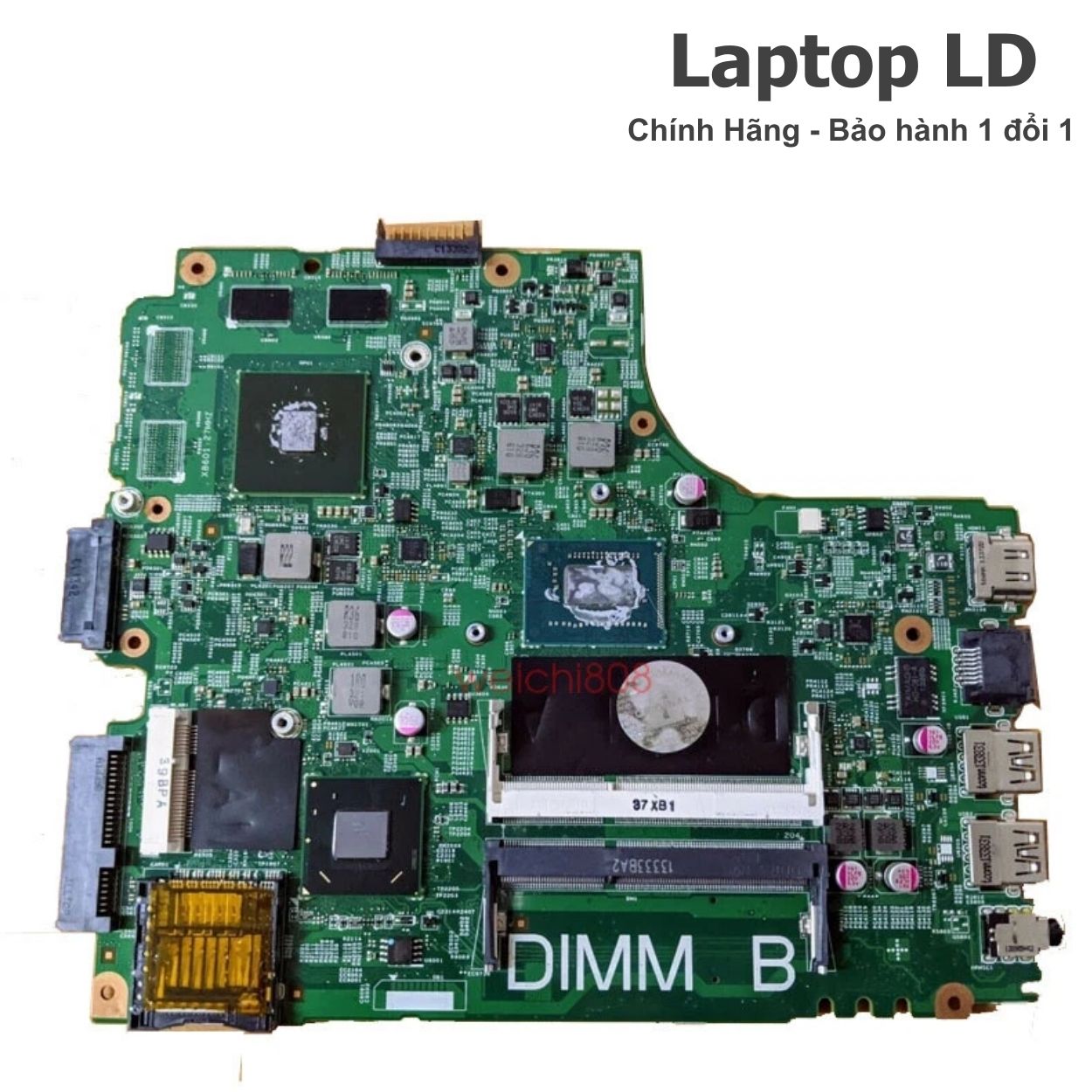

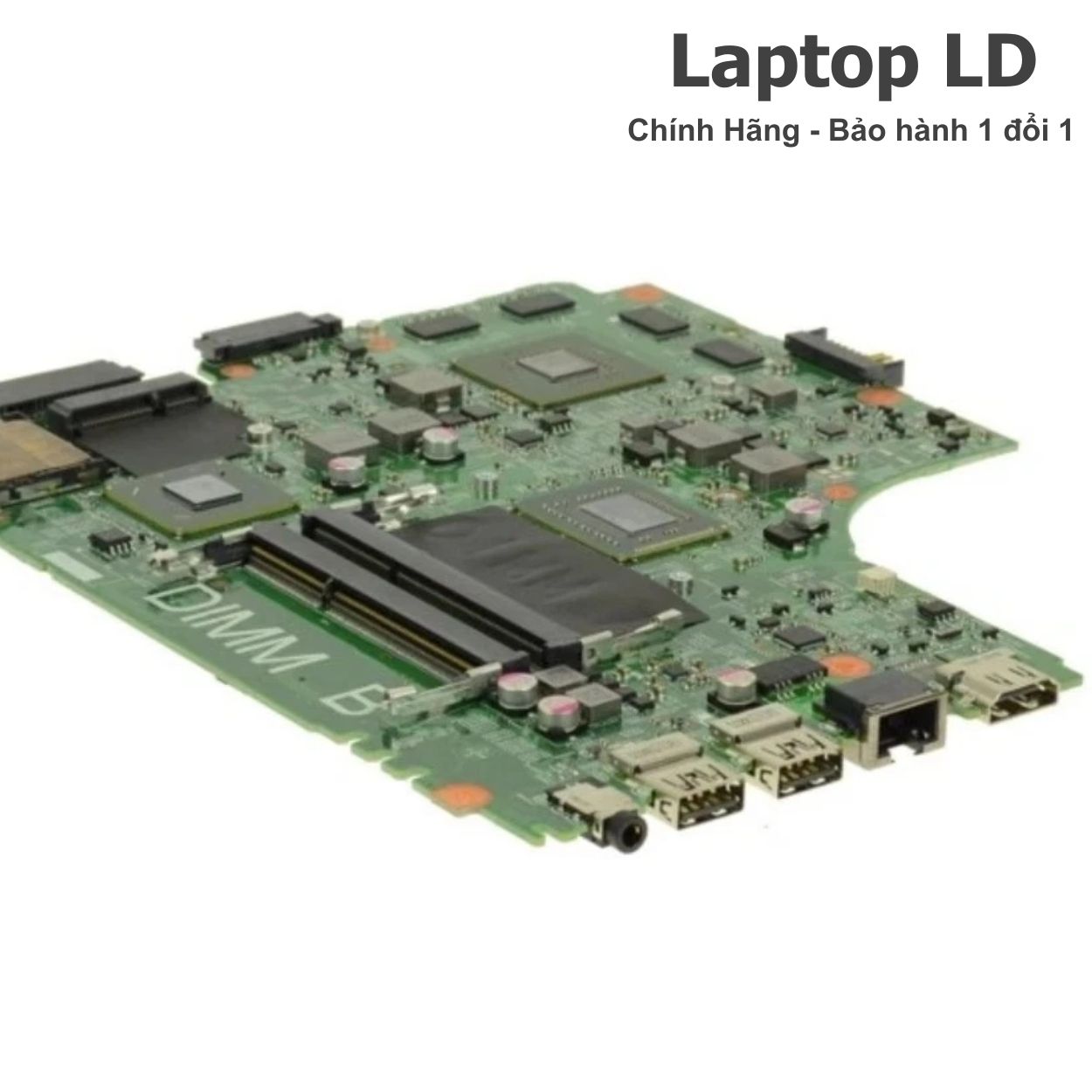

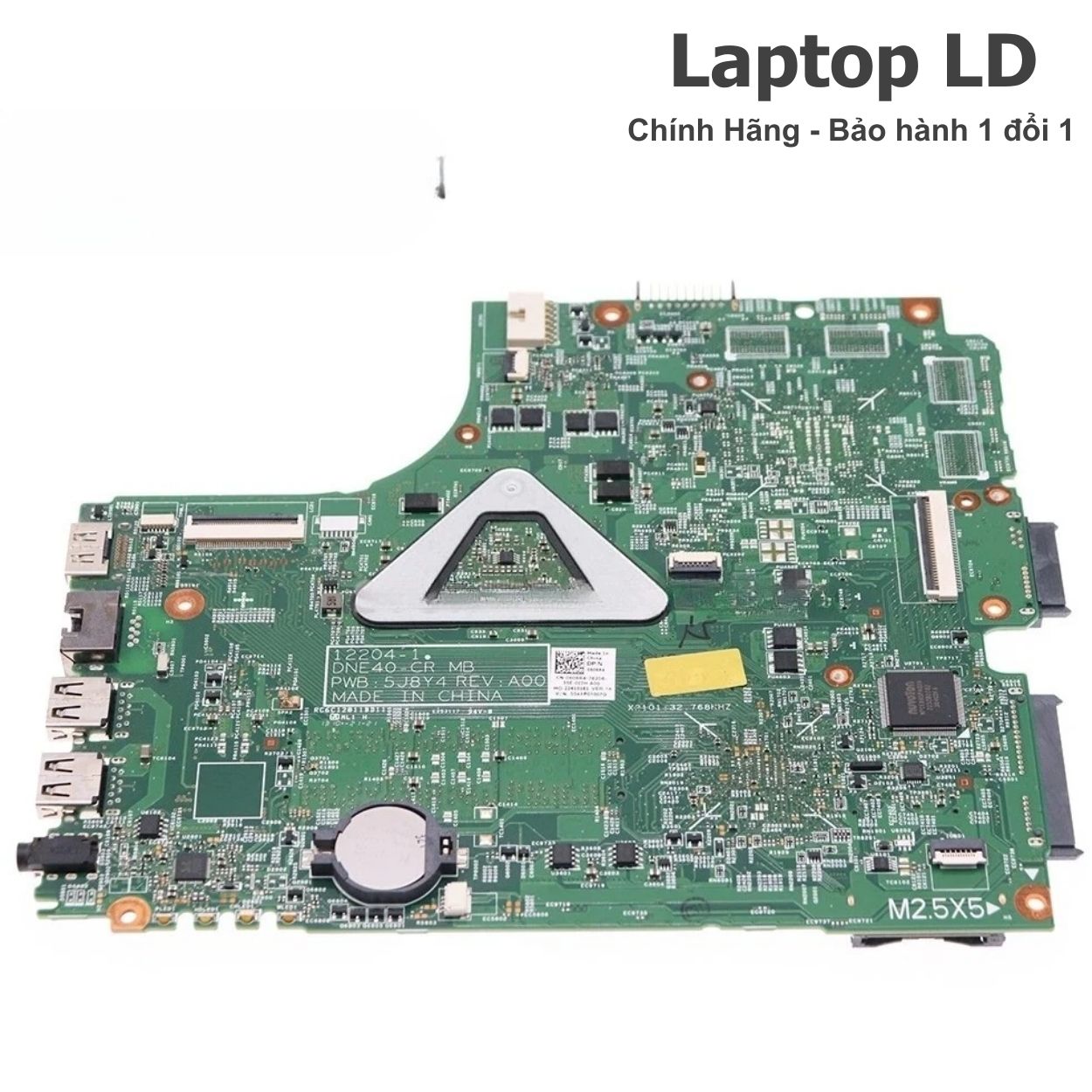

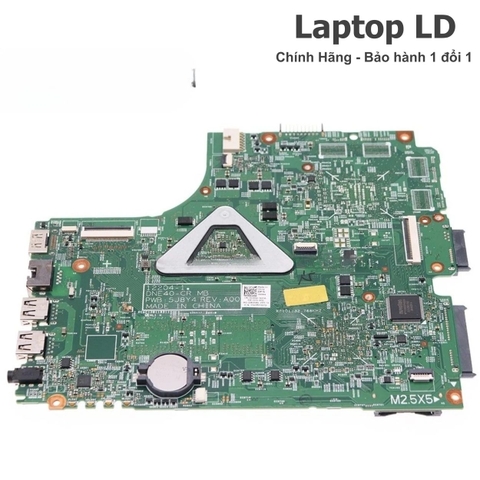

Hình ảnh tham khảo (12204-1 & cụm cổng)
- Treo logo Dell / đứng ở màn hình loading: hay do cáp SATA/khay ổ lỏng hoặc HDD yếu; test SSD khác + kiểm tra khay trước khi quy về bo mạch.
- Sạc chập chờn theo tư thế: jack DC-in rơ; test sạc 15–20 phút kèm rung nhẹ, nhất là khi gập mở máy.
- Cắm/rút sạc là tắt: dấu hiệu mạch sạc suy hoặc tiếp xúc DC-in kém gây sụt áp; test tháo pin chạy adapter để khoanh vùng.
- Bật lên rồi tắt / quạt quay rồi tắt: standby 3V/5V không vững hoặc chạm tải I/O; test tối giản (1 RAM, tháo ổ, rút USB).
- Màn đen: vệ sinh khe RAM, test từng thanh và thử màn ngoài (nếu máy có HDMI/VGA).
- USB rớt khi copy nặng: copy file lớn 10–20 phút để bắt lỗi nhánh 5V I/O yếu.
- LAN rớt khi tải: ping + transfer 10–15 phút; RJ45 dùng lâu dễ lỏng/oxy hóa.
- Nóng tụt xung: vệ sinh tản + thay keo và chạy tải 20–30 phút để xác nhận.
- Oxy hóa quanh cổng: máy dùng lâu, hay bị bụi/ẩm ở khu vực DC-in/USB; cần kiểm tra kỹ trước khi ráp.
Thông số kỹ thuật Inspiron 15R 3421 / 5421 (12204-1 – i5-3337U)
| Mã board | 12204-1 |
|---|---|
| Dòng máy | Dell Inspiron 15R 3421 (14"/15.6" tùy bản) • Dell Inspiron 5421 (14") |
| Nền tảng | Intel Ivy Bridge-U |
| CPU | Intel Core i5-3337U (2C/4T, 17W) • hàn trên board |
| GPU | Intel HD Graphics 4000 • một số bản có VGA rời (tùy máy) |
| RAM | DDR3 SO-DIMM • thường 2 khe • tối đa 16GB (2×8GB) |
| Lưu trữ | 2.5" SATA (HDD/SSD) |
| Màn hình | HD (phổ biến) • một số bản HD+ (tùy máy) |
| Cổng kết nối | USB Type-A • LAN RJ45 • HDMI/VGA (tùy máy) • audio • khe thẻ (tùy máy) • DC-in |
| Kết nối | Wi-Fi • Bluetooth (tùy card) |
| Adapter | 19.5V • thường 65W (bản VGA rời cần đúng công suất) • đầu kim Dell 7.4mm |
Lưu ý: 3421/5421 có biến thể theo VGA rời và cụm cổng. Khi thay bo mạch chủ laptop 12204-1 cần đối chiếu ảnh cổng + layout tản để chọn đúng phiên bản tương thích.
Khi nào nên thay linh kiện 12204-1 cho Inspiron 15R 3421/5421?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Không lên nguồn/bật tắt lặp lại dù đã test tối giản và loại trừ RAM/ổ.
- Sạc rớt theo tư thế dù đã thử adapter đúng chuẩn và xử lý jack cơ bản.
- Pin nhận nhưng không sạc, % không tăng hoặc báo sạc ảo lặp lại.
- Treo logo lặp lại dù đã test SSD khác và kiểm tra cáp/khay SATA.
- USB/LAN/HDMI/VGA lỗi theo thời gian, rớt khi tải thật.
- Board có dấu ẩm/oxy hóa lan quanh cổng/khối nguồn.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 12204-1: phương án nào hợp lý hơn?
- Sạc chập chờn: thay jack DC-in, test sạc 15–20 phút kèm rung.
- Treo logo: test SSD khác, kiểm tra cáp/khay SATA, reset BIOS.
- Nóng tụt xung: vệ sinh tản + thay keo, chạy tải 20–30 phút.
- USB/LAN lỗi nhẹ: vệ sinh cổng và test lại theo tải.
- Không nguồn/bật tắt do standby 3V/5V suy hoặc chạm tải khó ổn định.
- Mạch sạc/đường nhận adapter lỗi sâu gây pin báo ảo, không sạc lặp lại.
- Lỗi USB/LAN/HDMI theo tải tái diễn dù đã loại trừ phụ kiện/dây cáp.
- Board oxy hóa/ăn mòn hoặc đã sửa nhiều lần nhưng lỗi quay lại.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter đúng 65W → test sạc 15–20 phút kèm rung → kiểm tra/thay jack DC-in → tháo pin test chạy adapter để xem có tắt khi cắm/rút sạc không → kiểm tra cáp/khay SATA, thử SSD khác → restart 5–7 lần → test USB copy 10–20 phút → nếu đã xử lý SATA/jack mà lỗi vẫn lặp, cân nhắc thay đúng 12204-1.
Lỗi thường gặp trên Inspiron 15R 3421/5421 (12204-1)
- Treo logo Dell: HDD yếu, cáp/khay SATA lỏng hoặc nhánh SATA không ổn.
- Sạc chập chờn theo tư thế: jack DC-in lỏng/oxy hóa.
- Cắm/rút sạc là tắt: sụt áp do DC-in/mạch sạc suy.
- Bật lên rồi tắt: standby yếu hoặc chạm tải I/O.
- USB rớt khi copy: nhánh 5V I/O yếu theo tải.
- LAN rớt khi tải: RJ45 lỏng/oxy hóa hoặc nhánh LAN suy.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Treo logo Dell / vào Windows chậm |
|---|---|
| Nguyên nhân | HDD yếu • cáp/khay SATA lỏng • BIOS chưa ổn |
| Cách khoanh vùng | Test SSD khác → kiểm tra cáp/khay SATA → reset BIOS → restart 5–7 lần → nếu vẫn lặp, khoanh vùng nhánh SATA/board |
| Triệu chứng | Sạc chập chờn theo tư thế |
| Nguyên nhân | Jack DC-in mòn/oxy hóa • đường DC-in tiếp xúc kém |
| Cách khoanh vùng | Test sạc 15–20 phút kèm rung → kiểm tra/thay jack → theo dõi rớt sạc khi rung |
| Triệu chứng | Cắm/rút sạc là tắt |
| Nguyên nhân | Sụt áp do jack DC-in • mạch sạc suy theo tải |
| Cách khoanh vùng | Tháo pin test chạy adapter → thao tác cắm/rút sạc quan sát sập nguồn → nếu lặp dù jack tốt, khoanh vùng mạch sạc |
| Triệu chứng | USB rớt khi copy nặng |
| Nguyên nhân | Nhánh 5V I/O yếu • cổng USB mòn |
| Cách khoanh vùng | Copy file lớn 10–20 phút → quan sát disconnect/reconnect → đổi thiết bị/cáp → nếu chỉ lỗi trên máy, khoanh vùng I/O |
| Triệu chứng | LAN rớt khi tải |
| Nguyên nhân | RJ45 lỏng/oxy hóa • nhánh LAN suy theo tải |
| Cách khoanh vùng | Ping liên tục + transfer 10–15 phút → đổi dây/port → nếu chỉ lỗi trên máy, khoanh vùng cổng/nhánh LAN |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin và xả điện.
- Tháo đáy máy; lưu ý 15R hay có ốc khác độ dài, sắp đúng để tránh cấn vỏ.
- Tháo RAM và ổ cứng; kiểm tra cáp/khay SATA (điểm hay lỗi của dòng 15R).
- Tháo cáp màn, bàn phím, touchpad, loa, Wi-Fi, DC-in và các cáp phụ theo máy.
- Kiểm tra/vệ sinh khu vực jack DC-in, USB/LAN; xử lý oxy hóa nếu có.
- Lắp đúng 12204-1; test sơ bộ: nhận sạc, lên nguồn, vào BIOS, nhận RAM/ổ.
- Vệ sinh tản + thay keo và chạy test theo checklist trước khi bàn giao.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định 15–20 phút; rung nhẹ đầu sạc không rớt.
- Test pin: theo dõi % pin tăng thật 10–15 phút (không báo ảo).
- Test cắm/rút sạc: quan sát máy không sập khi thao tác cắm/rút sạc (đúng bệnh 15R).
- Test nguồn: bật/tắt nhiều lần; không lỗi bật lên rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test SATA/khởi động: kiểm tra cáp/khay SATA; restart 5–7 lần không treo logo.
- Test USB: copy file lớn 10–20 phút, không rớt thiết bị.
- Test LAN: ping & transfer 10–15 phút, không rớt khi tải.
- Test HDMI/VGA (nếu có): xuất hình ổn định.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tụt xung bất thường).
Giá linh kiện & giá thay Inspiron 15R 3421/5421
Giá 12204-1 (linh kiện)
Giá phụ thuộc tình trạng bo (mức oxy hóa vùng cổng/khối sạc, tình trạng cổng USB/LAN/HDMI), mức độ “zin” và yêu cầu test SATA/khởi động theo thời gian. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, kiểm tra jack DC-in, kiểm tra cáp/khay SATA, vệ sinh tản, thay keo và test theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho 15R 3421/5421 có lấy ngay không?
Nếu có sẵn đúng board 12204-1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần test restart nhiều lần để xác nhận không treo logo và test thao tác cắm/rút sạc để chắc chắn không sập nguồn, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.8/10 (sạc bền theo tư thế + cắm/rút sạc không sập + SATA không treo logo + USB/LAN đạt khi tải + nhiệt ổn).
Khách sinh viên: “Máy sạc lúc vào lúc không, cắm sạc hay bị tắt và lâu lâu đứng logo. Thay xong sạc chắc, cắm/rút không tắt và khởi động ổn.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm rung, test cắm/rút sạc nhiều lần, kiểm tra cáp/khay SATA, restart 7 lần, test USB copy 20 phút, test LAN transfer 15 phút và chạy tải 25–30 phút trước khi bàn giao.”
Câu hỏi thường gặp
15R 3421/5421 hay đứng logo có phải luôn do main laptop?
Không hẳn. Dòng 15R hay đứng logo do HDD yếu hoặc cáp/khay SATA lỏng. Nên thử SSD khác và kiểm tra khay SATA trước. Nếu đã loại trừ SATA/HDD/SSD mà lỗi vẫn lặp, lúc đó mới ưu tiên khoanh vùng bo mạch chủ laptop 12204-1.
Vì sao cắm/rút sạc là máy tắt?
Thường do jack DC-in rơ gây sụt áp hoặc mạch sạc suy theo tải. Hãy thử tháo pin chạy adapter và thao tác cắm/rút để kiểm tra. Nếu đã xử lý jack mà vẫn sập, cần kiểm tra sâu phần sạc trên mainboard laptop.
Nhận máy sau thay cần test gì quan trọng nhất?
Ưu tiên: test sạc 15–20 phút kèm rung, test thao tác cắm/rút sạc không sập, restart 5–7 lần để bắt treo logo (SATA), test USB copy 10–20 phút, test LAN transfer 10–15 phút và chạy tải/nhiệt 20–30 phút theo checklist.
