Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Inspiron 15 7570 / Inspiron 15 7573 2-in-1
- Mã main
- 16841-1
- CPU
- Intel Core i5-8250U
- GPU / VGA
- Intel UHD Graphics 620 hoặc NVIDIA GeForce 940MX
- RAM
- 2 khe SODIMM DDR4-2400
- Lưu trữ
- M.2 2280 SATA/PCIe NVMe + SATA 2.5 inch
Main zin nguyên bản • Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Dell Inspiron 15 7570 / Inspiron 15 7573 2-in-1 | CPU i5-8250U | 16841-1
Mainboard nền Wistron KYLO REN 15 / 16841-1 dùng cho Dell Inspiron 15 7570 và Inspiron 15 7573 2-in-1, tích hợp Intel Core i5-8250U thế hệ 8. Cùng PCB 16841-1 có cả phiên bản Intel UHD Graphics 620 và phiên bản NVIDIA GeForce 940MX, vì vậy cần đối chiếu Dell DP/N trước khi thay.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã 16841-1, Dell DP/N, loại GPU, bố trí cổng và socket để xác nhận đúng bản Intel UHD hoặc GeForce 940MX trước khi gửi hàng.
Hạng mục kiểm tra Nguồn, POST/BIOS, RAM, SSD, sạc, hình ảnh, GPU, Wi-Fi/Bluetooth, cổng kết nối và nhiệt độ được kiểm tra trước khi giao.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra chức năng sau khi thay main.
Điểm cần phân biệt: Dell DP/N 471TW / 0471TW là bản Core i5-8250U dùng Intel UHD Graphics 620 tích hợp. Dell DP/N 0PJ2C / 00PJ2C là bản Core i5-8250U có NVIDIA GeForce 940MX rời. Cả hai đều được ghi nhận trên nền PCB 16841-1.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

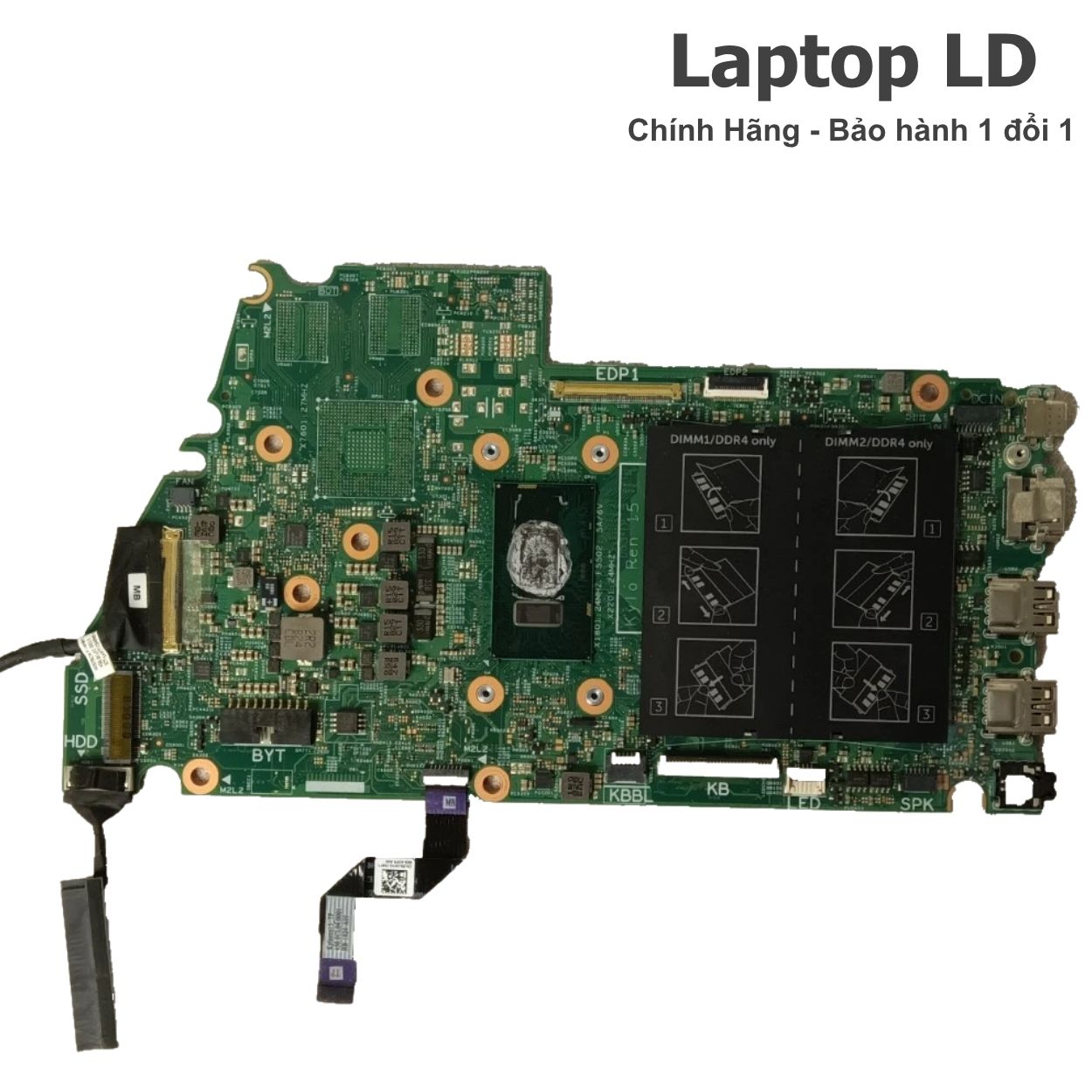

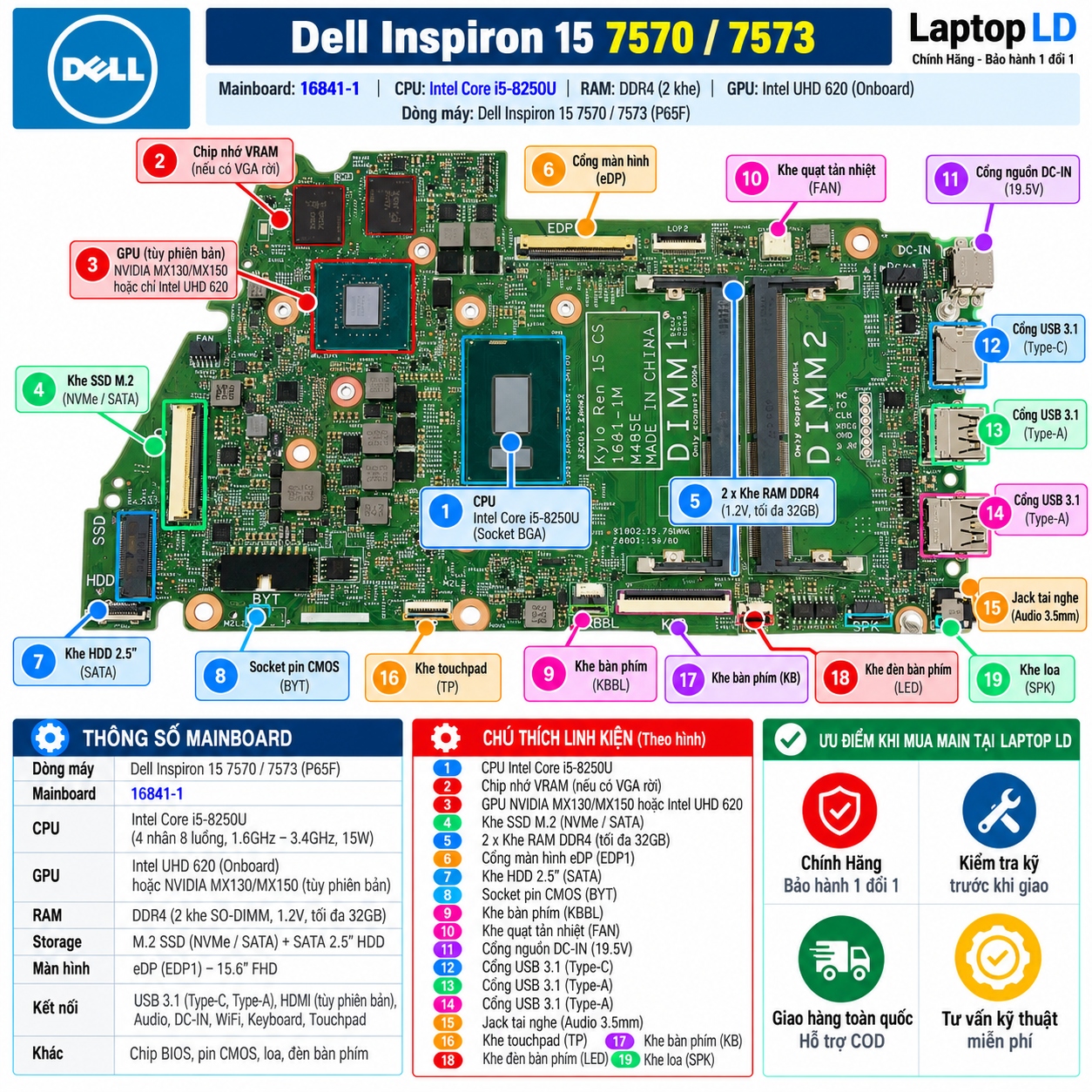

Ảnh 01 — Sơ đồ linh kiện Vị trí linh kiện và các điểm nhận diện chính của bo.

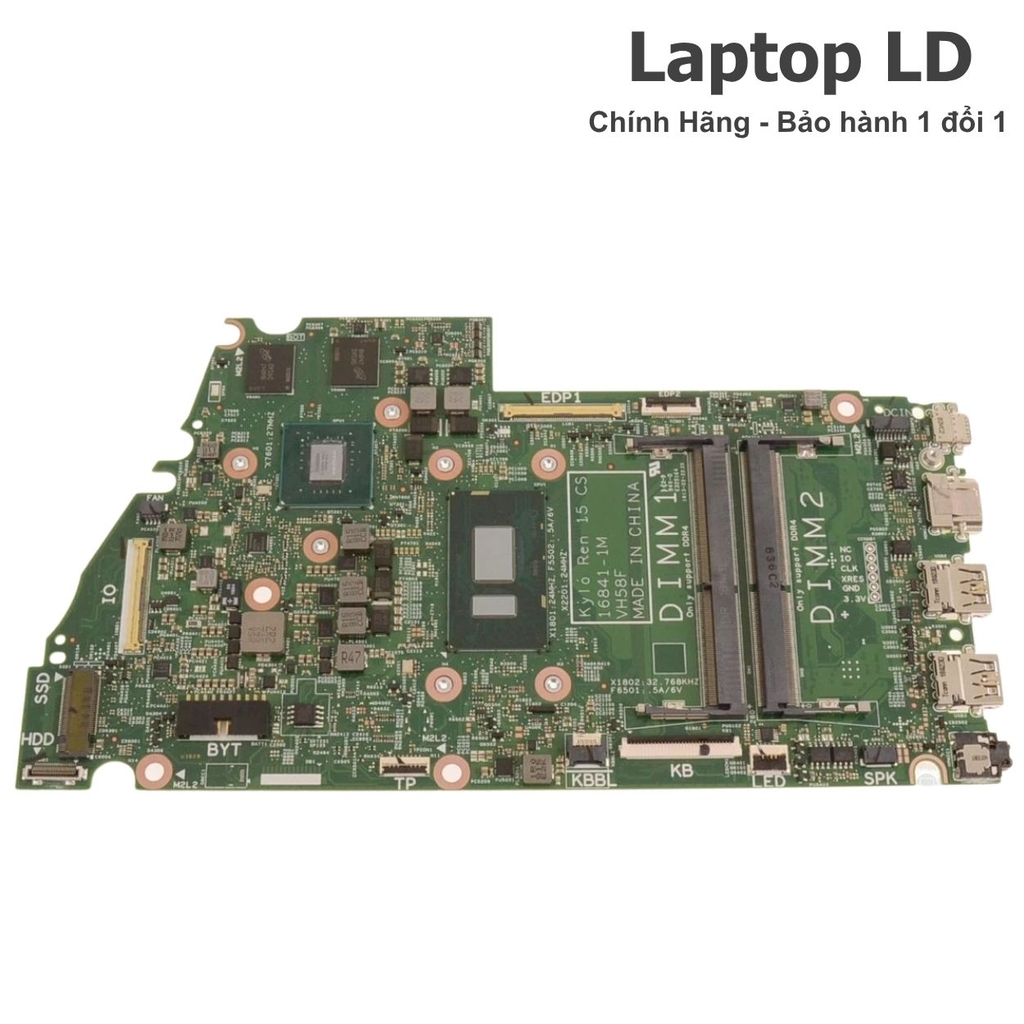

Ảnh 02 — Mặt trước main Hình ảnh thực tế nhận diện bố cục và tình trạng bo.

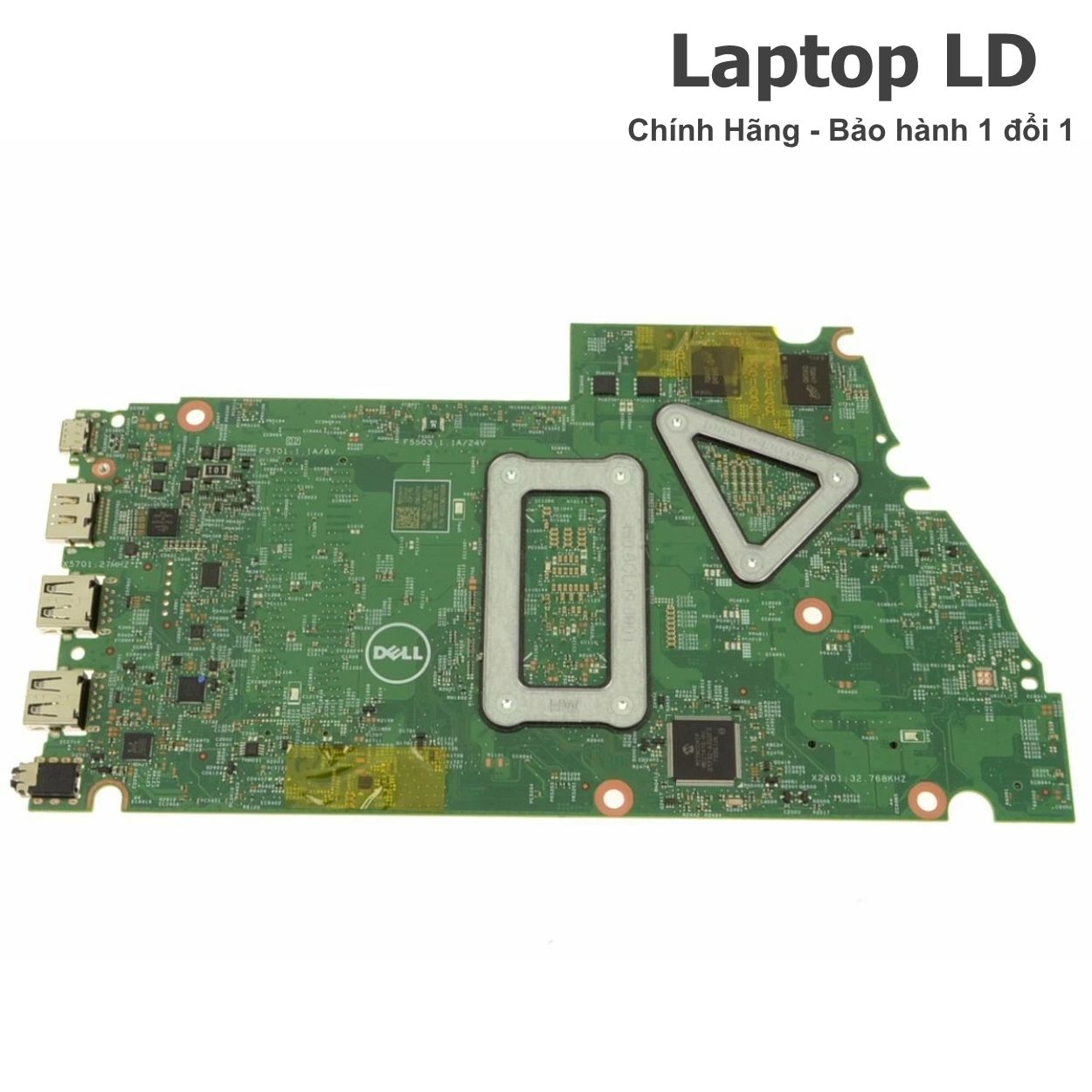

Ảnh 03 — Mặt sau main Đối chiếu PCB và tình trạng vật lý của bo.

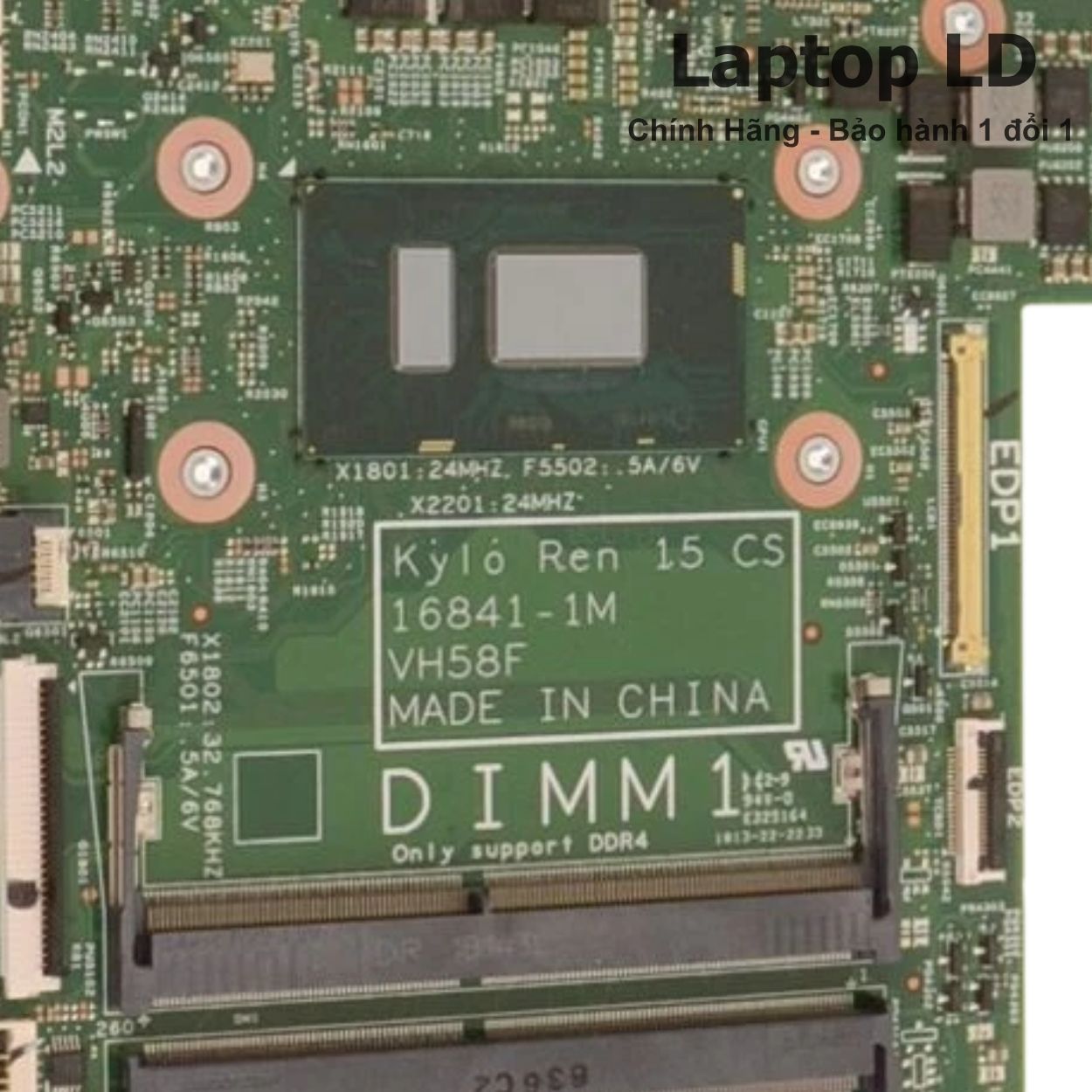

Ảnh 04 — PCB / tem / part Vị trí mã 16841-1 và Dell DP/N.

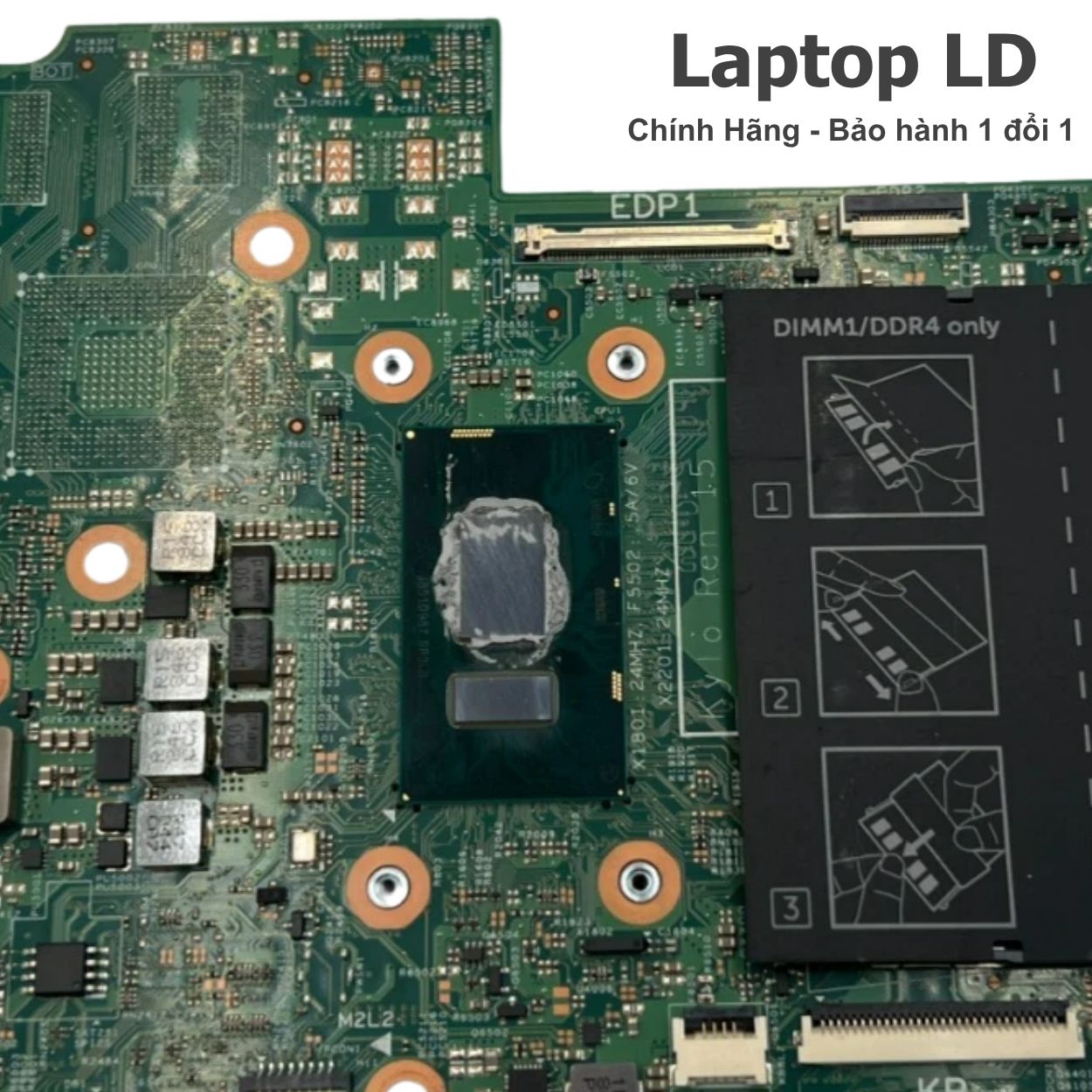

Ảnh 05 — CPU / GPU / RAM Khu vực CPU, GPU và bộ nhớ.

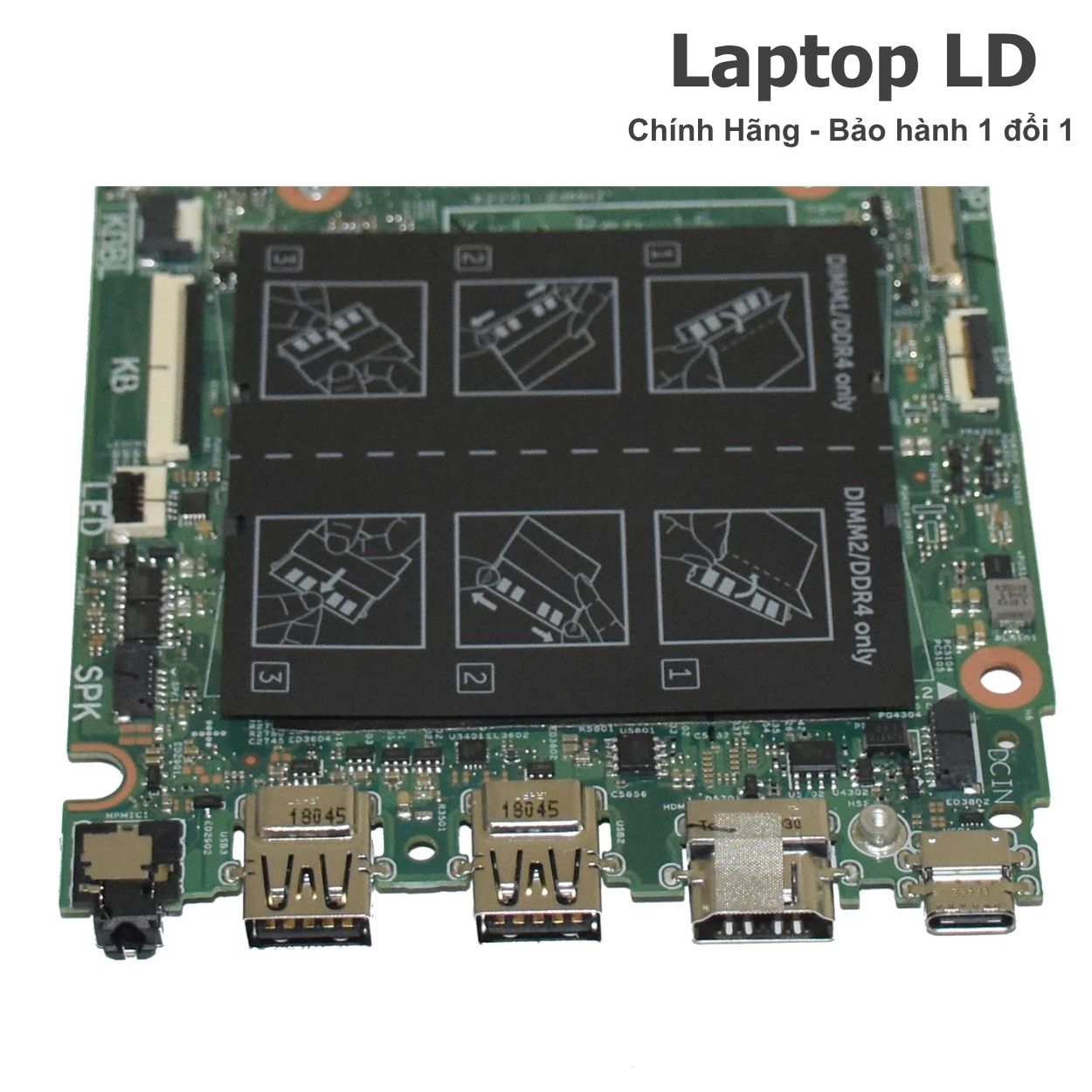

Ảnh 06 — Cổng / socket / đầu nối Vị trí các cổng, socket và đầu nối chính.

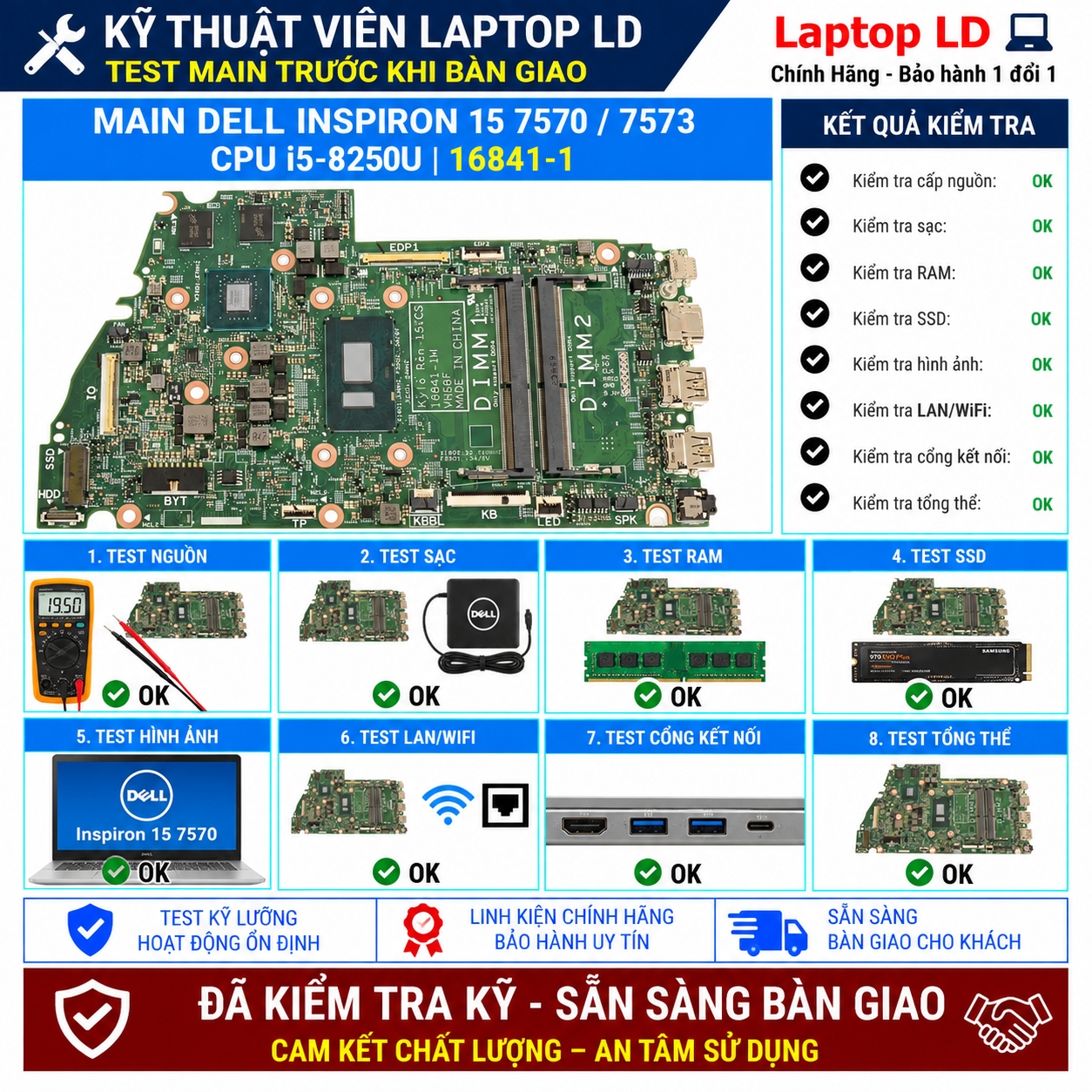

Ảnh 07 — Kết quả kiểm tra Kiểm tra chức năng trước khi giao.

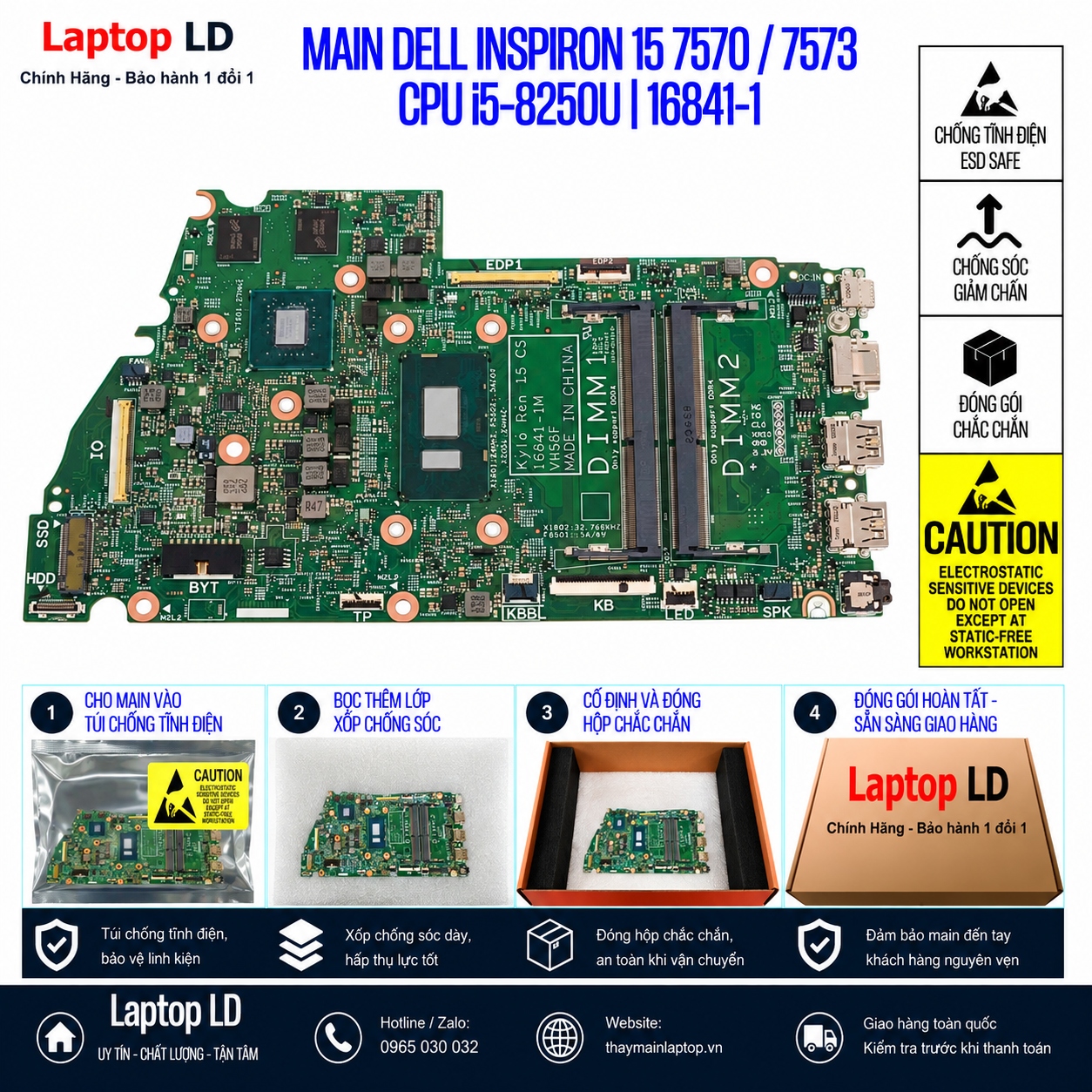

Ảnh 08 — Đóng gói Quy cách bảo vệ main trước khi vận chuyển.
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Inspiron 15 7570 / Inspiron 15 7573 2-in-1
- Mã main / PCB
- Wistron KYLO REN 15 / 16841-1
- CPU / SoC
- Intel Core i5-8250U · 4 nhân 8 luồng · 1.60GHz · Turbo tối đa 3.40GHz
- RAM / bộ nhớ
- 2 khe SODIMM DDR4-2400 · 4GB/8GB/16GB mỗi khe · hỗ trợ tổng tối đa 32GB
- GPU / VGA
- Intel UHD Graphics 620 hoặc Intel UHD 620 + NVIDIA GeForce 940MX GDDR5 tùy Dell DP/N
- SSD / lưu trữ
- M.2 2280 SATA hoặc PCIe NVMe + 1 ổ SATA 2.5 inch; hỗ trợ Intel Optane trên cấu hình phù hợp
- Cổng ngoài
- 3× USB 3.1 Gen 1, trong đó 1 cổng PowerShare; 1× USB-C/DisplayPort; HDMI; audio combo. Inspiron 7570 có thêm RJ-45 Gigabit LAN.
- Không dây
- Wi-Fi 802.11a/b/g/n/ac dual-band + Bluetooth 4.2; card WLAN dùng khe M.2 rời
Thông số kỹ thuật bổ sung
| Board revision / nền PCB | Wistron KYLO REN 15 / KYLO REN 15 CS · PCB 16841-1; cần đối chiếu trực tiếp revision/silkscreen trên bo khi thay. |
|---|---|
| OEM part / Dell DP/N | 471TW / 0471TW / CN-0471TW: i5-8250U Intel UHD Graphics; 0PJ2C / 00PJ2C: i5-8250U + NVIDIA GeForce 940MX. |
| Kết nối / I/O đặc trưng | 2 khe DDR4-2400; M.2 SSD; M.2 WLAN; SATA 2.5 inch; USB 3.1 Gen 1; USB-C/DisplayPort; HDMI; audio. RJ-45 tích hợp trên Inspiron 7570. |
| BIOS / firmware | Dùng BIOS đúng model Dell Inspiron 7570 hoặc Inspiron 7573 2-in-1. Sau khi thay cần kiểm tra Service Tag, chế độ boot, CPU, RAM, SSD, GPU và các thiết bị tích hợp trong BIOS. |
| Tản nhiệt / adapter | Dell công bố adapter 45W hoặc 65W, điện áp danh định 19.5V. Bản GeForce 940MX cần dùng đúng cụm tản nhiệt của cấu hình GPU rời và kiểm tra nhiệt độ sau lắp. |
| Ghi chú cấu hình | CPU i5-8250U thuộc mainboard. NVIDIA GeForce 940MX và VRAM chỉ có trên phiên bản GPU rời 0PJ2C. RAM SODIMM, SSD/HDD và card WLAN là linh kiện rời. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | GPU | Mã main / DP/N |
|---|---|---|---|
| i5-8250U · Intel UHD | Intel Core i5-8250U | Intel UHD Graphics 620 | 16841-1 · Dell DP/N 471TW / 0471TW |
| i5-8250U · GeForce 940MX | Intel Core i5-8250U | Intel UHD Graphics 620 + NVIDIA GeForce 940MX GDDR5 | 16841-1 · Dell DP/N 0PJ2C / 00PJ2C |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU và các linh kiện hàn trực tiếp trên bo; GPU NVIDIA và VRAM thuộc main đối với phiên bản 0PJ2C.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ các cổng/socket trước khi giao vận.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: RAM SODIMM, SSD/HDD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board phụ chỉ đi kèm khi được ghi rõ trong đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Nên kiểm tra các linh kiện rời và phân biệt đúng phiên bản UMA/GPU rời trước khi quyết định thay system board.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in, pin, mạch sạc, nguồn chờ hoặc chạm chập trên main. | Thử adapter Dell tốt, cô lập pin khi cần rồi kiểm tra nguồn đầu vào và các rail nguồn chờ. |
| Có nguồn nhưng không POST hoặc không lên hình | RAM, khe RAM, BIOS, màn/cáp màn, nguồn CPU hoặc lỗi system board. | Thử RAM tốt từng khe, chạy ePSA, kiểm tra BIOS và thử xuất HDMI/USB-C DisplayPort để khoanh vùng. |
| Sọc hình, treo hoặc lỗi khi chạy GeForce 940MX | GPU 940MX, VRAM GDDR5, nguồn GPU, driver hoặc tản nhiệt. | So sánh hoạt động Intel UHD với GeForce 940MX, cài driver sạch, theo dõi nhiệt độ và test tải GPU. |
| Không nhận đủ RAM hoặc báo lỗi bộ nhớ | Thanh SODIMM, khe RAM, tiếp xúc, nguồn RAM hoặc đường tín hiệu. | Dùng RAM DDR4-2400 tốt, thử từng khe riêng và chạy Dell memory diagnostics. |
| Không nhận SSD/HDD hoặc lỗi khởi động | SSD M.2, HDD/SSD SATA, cáp SATA, socket, nguồn hoặc BIOS. | Thử ổ tốt và kiểm tra riêng M.2/SATA trong BIOS để phân biệt lỗi ổ với lỗi system board. |
| USB-C, USB-A, HDMI hoặc LAN hoạt động bất thường | Cáp/thiết bị ngoài, chân cổng, controller, nguồn cổng hoặc đường tín hiệu. | Dùng cáp và thiết bị đã biết tốt, kiểm tra từng cổng riêng; lưu ý RJ-45 là đặc điểm của Inspiron 7570. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng PCB 16841-1 và đúng Dell DP/N 0471TW hoặc 0PJ2C. Chuyển RAM SODIMM, SSD/HDD và WLAN sang main mới; với bản 940MX cần dùng đúng cụm tản nhiệt GPU rời. Sau lắp kiểm tra POST/BIOS, RAM, SSD, GPU, USB-C/DisplayPort, HDMI, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Inspiron 7570 và 7573 dùng chung nền main ở một số cấu hình nhưng chassis và một số I/O khác nhau, vì vậy cần đối chiếu ảnh bo và DP/N trước khi lắp.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng Intel Core i5-8250U.
- Hai khe RAM nhận đúng dung lượng và chạy memory test ổn định.
- M.2 SSD và ổ SATA 2.5 inch nếu có được nhận đúng.
- Intel UHD Graphics 620 và GeForce 940MX nếu có hoạt động ổn định.
- USB-A, USB-C/DisplayPort, HDMI, Wi-Fi/Bluetooth và RJ-45 trên 7570 hoạt động.
- Sạc, pin, sleep/wake, quạt và nhiệt độ CPU/GPU ổn định.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Inspiron 7570 / 7573 i5-8250U 16841-1
Main 16841-1 i5-8250U có những bản VGA nào?
Có ít nhất hai phiên bản cần phân biệt. Dell DP/N 471TW / 0471TW là bản Intel UHD Graphics 620 tích hợp, còn DP/N 0PJ2C / 00PJ2C là bản có NVIDIA GeForce 940MX rời.
Main 16841-1 có dùng cho cả Inspiron 7570 và 7573 2-in-1 không?
Có các system board 16841-1 được ghi nhận tương thích với cả Inspiron 15 7570 và Inspiron 15 7573 2-in-1. Tuy nhiên phải đối chiếu Dell DP/N, loại GPU, cổng và bố trí đầu nối trước khi thay.
RAM của Inspiron 7570 / 7573 có hàn trên main không?
Không. Dòng này dùng 2 khe SODIMM DDR4-2400. Dell công bố hỗ trợ 4GB, 8GB hoặc 16GB mỗi khe và tổng dung lượng tối đa 32GB.
Main có kèm RAM, SSD và card Wi-Fi không?
CPU i5-8250U thuộc mainboard; GPU 940MX và VRAM cũng thuộc main nếu là bản 0PJ2C. RAM SODIMM, SSD/HDD và card WLAN là linh kiện rời, chỉ đi kèm khi đơn hàng ghi rõ.
