Main Dell Inspiron 14R 2421 CPU i5-3337U | 12204-1
Dell Inspiron 14R 2421 thuộc nhóm 14" đời Ivy Bridge, dùng CPU i5-3337U (dòng U tiết kiệm điện) nên đặc trưng là mạch nguồn tiết kiệm – tản gọn, nhưng lại dễ phát sinh lỗi kiểu khởi động chập chờn, ngủ dậy màn đen hoặc rụng nguồn khi tải nếu máy đã dùng lâu và tản/keo xuống cấp. Với mã 12204-1, các lỗi hay gặp trên main laptop (bo mạch chủ laptop / motherboard / mainboard laptop – Main máy tính xách tay) thường xoay quanh khối sạc – nhận adapter, nguồn standby 3V/5V, và nhóm I/O của dòng 14R như USB chập chờn, LAN rớt khi tải, HDMI không ra, khe thẻ đọc lúc nhận lúc không. Riêng 2421/5421 dùng chung “họ” board 12204-1 nên khi mua/thay cần đặc biệt đối chiếu cụm cổng và layout tản (đúng vỏ 14" 2421) để tránh lắp nhầm phiên bản.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 12204-1 cho Inspiron 14R 2421 i5-3337U.
- Dòng 2421 có biến thể theo cụm cổng và tản. Khi mua bo mạch chủ laptop cần đối chiếu HDMI/USB/LAN, vị trí jack DC-in và chân cáp màn để khớp khung 14".
- Test quan trọng: test sạc ổn định, test sleep/wake (dòng U hay lộ lỗi), test HDMI và test nhiệt 20–30 phút.
- Phù hợp lỗi lặp: không sạc/báo sạc ảo, bật tắt, ngủ dậy đen màn hoặc nóng sập.
- Thay mainboard laptop + vệ sinh tản gọn + thay keo + kiểm tra jack sạc/DC-in và cổng HDMI.
- Chạy test theo thời gian: sleep/wake nhiều vòng, HDMI liên tục và test cổng theo tải.
Mua 12204-1: đúng mã – đúng cụm cổng 2421 – ưu tiên test sleep/wake & HDMI
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: 12204-1
- Dòng: Dell Inspiron 14R 2421
- CPU: Intel Core i5-3337U (Ivy Bridge U)
- Cần đối chiếu: DC-in, USB, LAN, HDMI, audio, layout tản
Hợp máy lỗi sạc/bật tắt, ngủ dậy đen màn hoặc HDMI chập chờn theo nhiệt.
- Kiểm tra nhận adapter & mạch sạc
- Vệ sinh tản + thay keo, test nhiệt
- Test sleep/wake + HDMI/USB/LAN theo checklist
Gọi/nhắn để đối chiếu đúng phiên bản 14R 2421 (đúng cụm cổng/vỏ), xác định chuẩn 12204-1 và báo giá theo tình trạng thực tế.

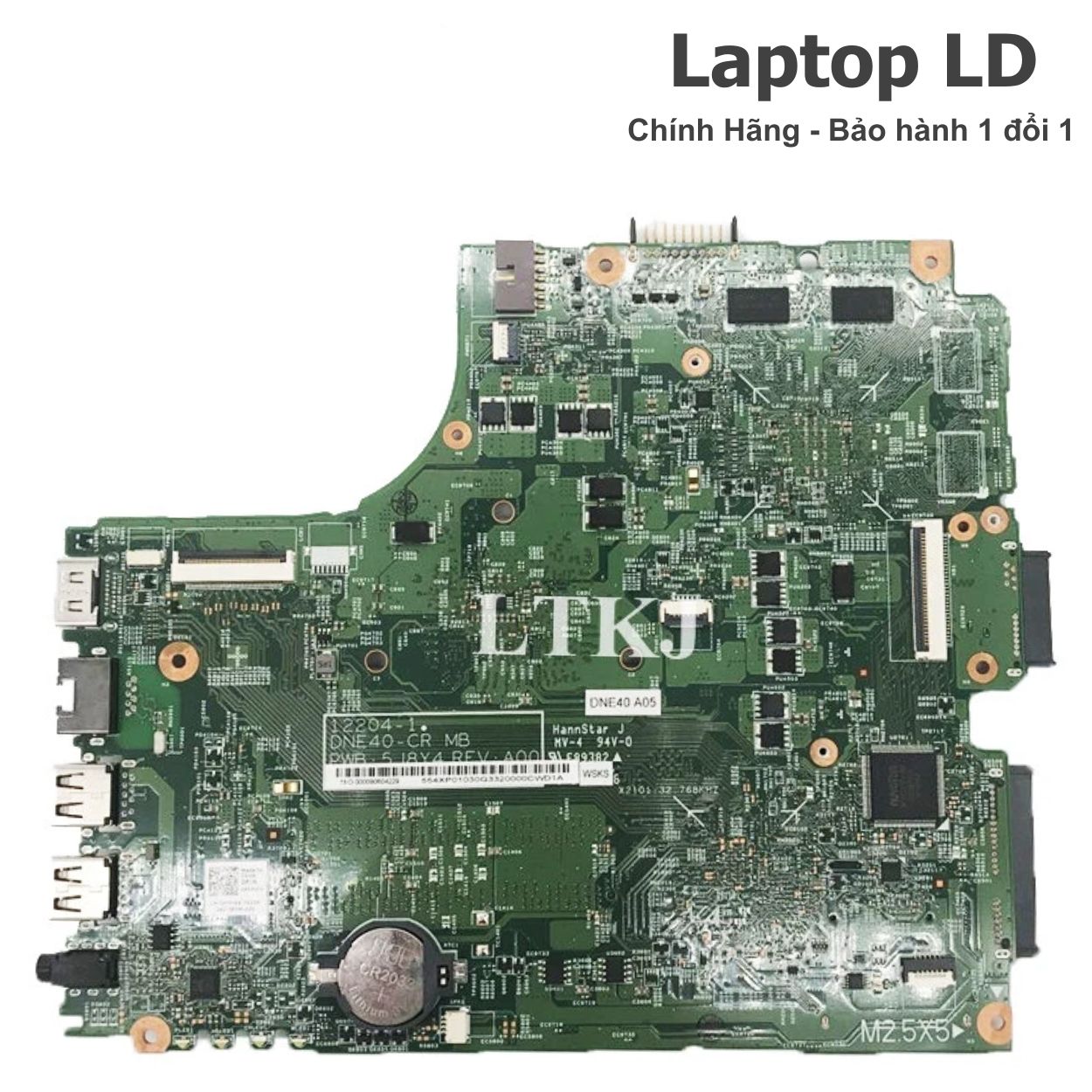

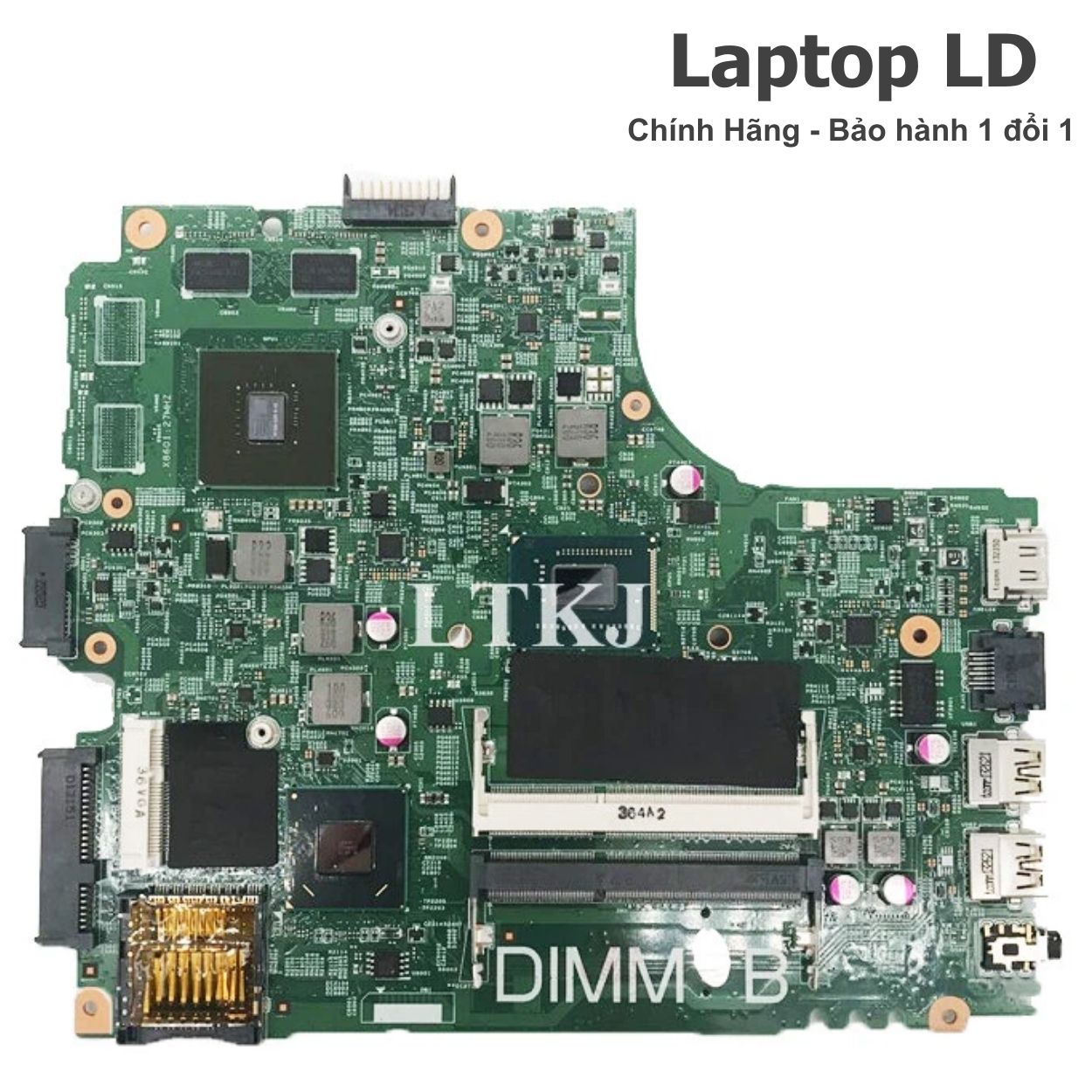

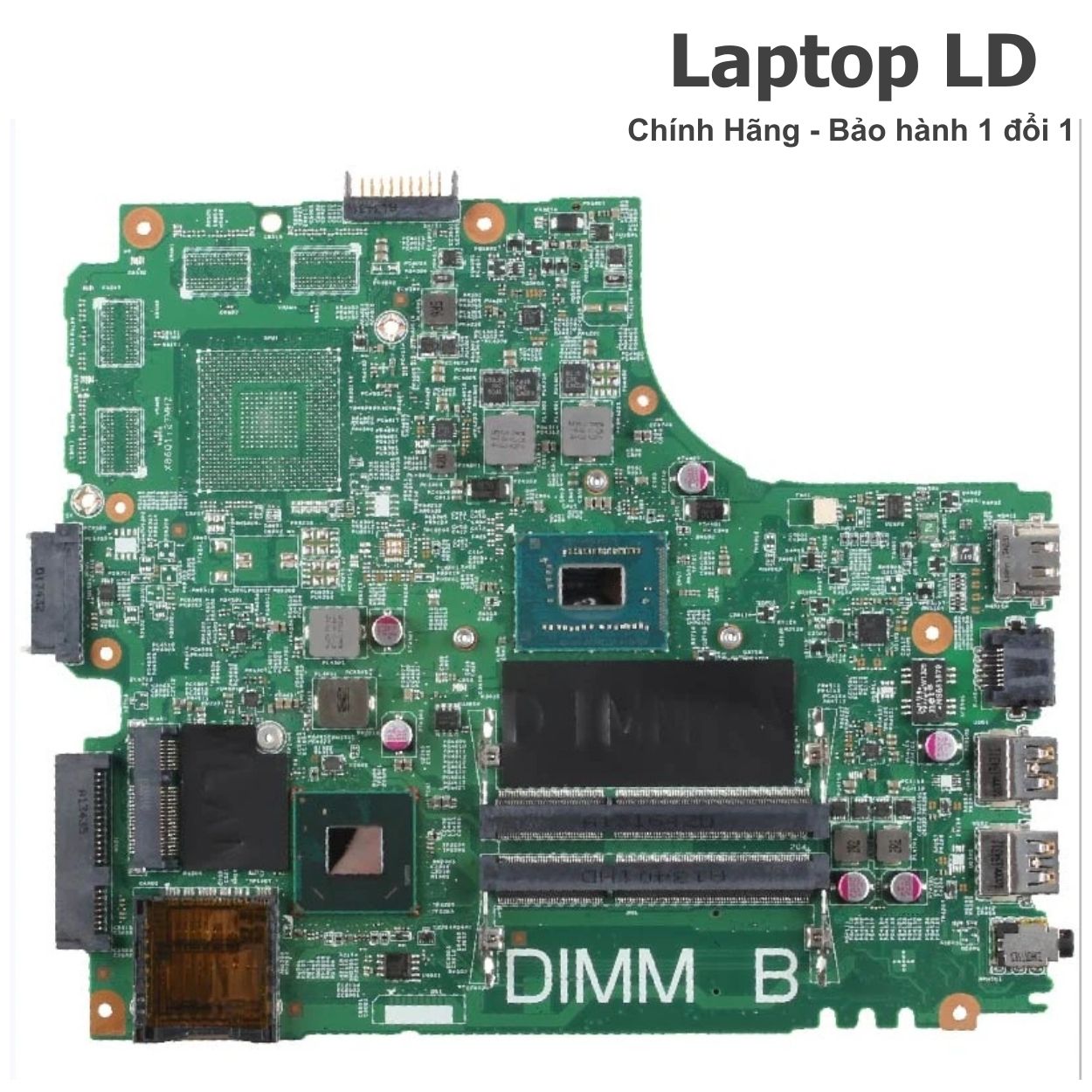

Hình ảnh tham khảo (12204-1 & cụm cổng)
- Ngủ dậy màn đen (sleep/wake lỗi): dòng i5-3337U hay lộ lỗi vận hành nếu BIOS/nguồn không ổn; cần test sleep/wake 5–7 vòng để bắt bệnh.
- Sạc vào nhưng pin không tăng / báo sạc ảo: dấu hiệu khối sạc/đường charge bất ổn; test tháo pin chạy adapter và theo dõi ổn định 10–15 phút.
- Không nhận sạc / sạc chập chờn: jack DC-in rơ hoặc mạch nhận adapter suy; test sạc 15–20 phút kèm rung nhẹ đầu sạc.
- Bật lên rồi tắt / quạt quay rồi tắt: standby 3V/5V không vững hoặc chạm tải I/O; test tối giản (1 RAM, tháo ổ, rút USB) để khoanh vùng.
- HDMI chập chờn: test HDMI liên tục 10 phút và test khi máy nóng (10–15 phút) để phát hiện lỗi theo nhiệt.
- USB rớt khi copy nặng: copy file lớn 10–20 phút để bắt lỗi theo tải; nếu rớt lặp lại, khoanh vùng nhánh 5V I/O.
- LAN rớt khi tải: ping + transfer 10–15 phút; lỗi thường chỉ lộ khi tải thật.
- Treo logo Dell: HDD yếu/cáp SATA lỏng; thử SSD khác + kiểm tra cáp trước khi quy về mainboard laptop.
- Nóng sập lặp lại: tản gọn bám bụi + keo khô; vệ sinh tản + thay keo, chạy tải 20–30 phút để xác nhận.
Thông số kỹ thuật Dell Inspiron 14R 2421 (12204-1 – i5-3337U)
| Mã board | 12204-1 |
|---|---|
| Dòng máy | Dell Inspiron 14R 2421 (14") |
| Nền tảng | Intel Ivy Bridge |
| CPU | Intel Core i5-3337U (2C/4T, 17W) |
| GPU | Intel HD Graphics 4000 |
| RAM | DDR3L SO-DIMM • thường 2 khe |
| Lưu trữ | HDD/SSD 2.5" SATA |
| Màn hình | 14" HD (phổ biến) • cáp màn theo phiên bản |
| Cổng kết nối | USB Type-A • LAN RJ45 • HDMI • audio • khe thẻ (tùy máy) • DC-in |
| Kết nối | Wi-Fi • Bluetooth (tùy card) |
| Adapter | 19.5V • thường 65W • đầu kim Dell 7.4mm |
Lưu ý: 12204-1 có thể xuất hiện trên vài biến thể khung máy (2421/5421). Khi thay bo mạch chủ laptop cho 2421, bắt buộc đối chiếu ảnh cụm cổng và layout tản để chọn đúng bản khớp vỏ 14".
Khi nào nên thay linh kiện 12204-1 cho Inspiron 14R 2421?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Không lên nguồn/bật tắt lặp lại dù đã test tối giản và loại trừ RAM/ổ.
- Không sạc hoặc sạc chập chờn dù adapter đúng chuẩn, đã kiểm tra jack DC-in.
- Pin báo ảo, % không tăng hoặc máy rớt nguồn khi chuyển trạng thái sạc.
- Ngủ dậy màn đen lặp lại dù đã cập nhật/khôi phục cài đặt và kiểm tra cơ bản.
- HDMI/USB/LAN lỗi theo tải hoặc theo nhiệt, đã loại trừ phụ kiện.
- Board có dấu ẩm/oxy hóa lan quanh cổng hoặc vùng nguồn.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 12204-1: phương án nào hợp lý hơn?
- Sạc chập chờn: thay jack DC-in, test sạc 15–20 phút kèm rung.
- Ngủ dậy đen màn: cập nhật BIOS/driver, test sleep/wake lại theo checklist.
- Nóng sập: vệ sinh tản + thay keo, chạy tải 20–30 phút.
- Treo logo: test SSD khác, kiểm tra cáp SATA, reset BIOS.
- Không nguồn/bật tắt do standby suy hoặc chạm tải khó ổn định.
- Mạch sạc lỗi sâu gây pin báo ảo/không sạc lặp lại.
- Lỗi HDMI/USB/LAN theo tải/theo nhiệt tái diễn dù đã loại trừ phụ kiện.
- Board oxy hóa/ăn mòn hoặc đã sửa nhiều lần nhưng lỗi quay lại.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter đúng 65W → test sạc 15–20 phút kèm rung → vệ sinh tản + thay keo → chạy tải 20–30 phút → test sleep/wake 7 vòng → test HDMI liên tục 10 phút (kèm test nóng 10–15 phút) → test RAM theo khe → thử SSD khác → nếu lỗi vẫn lặp, cân nhắc thay đúng 12204-1.
Lỗi thường gặp trên 2421 (12204-1)
- Không nhận sạc / sạc chập chờn: jack DC-in rơ, đường nhận adapter suy hoặc mạch sạc lỗi sâu.
- Ngủ dậy màn đen: lỗi sleep/wake do nguồn/BIOS/nhánh hiển thị không ổn.
- Bật lên rồi tắt: standby 3V/5V không vững, chạm tải nhánh I/O.
- Nóng sập: tản bẩn, keo khô, VRM suy theo nhiệt.
- HDMI không ra / chập chờn: lỗi theo nhiệt hoặc cổng tiếp xúc kém.
- USB/LAN rớt khi tải: nhánh I/O yếu hoặc cổng mòn.
- Treo logo: HDD/cáp SATA, nhánh lưu trữ không ổn định.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Sleep dậy màn đen / phải tắt cưỡng bức |
|---|---|
| Nguyên nhân | Lỗi sleep/wake do BIOS/driver • nguồn/nhánh hiển thị không ổn |
| Cách khoanh vùng | Test sleep/wake 5–7 vòng → cập nhật BIOS/driver → thử tắt fast startup → nếu vẫn lặp, khoanh vùng nguồn/nhánh hiển thị trên mainboard |
| Triệu chứng | Sạc vào nhưng pin không tăng / báo sạc ảo |
| Nguyên nhân | Đường charge bất ổn • mạch sạc/nhận adapter suy |
| Cách khoanh vùng | Thử adapter chuẩn → test tháo pin chạy adapter → theo dõi 10–15 phút → nếu vẫn bất thường, khoanh vùng phần sạc |
| Triệu chứng | HDMI lúc có lúc không (đặc biệt khi máy nóng) |
| Nguyên nhân | Cổng HDMI tiếp xúc kém • lỗi theo nhiệt nhánh xuất hình |
| Cách khoanh vùng | Đổi dây/màn → xuất hình 10 phút → chạy tải 10–15 phút rồi test lại → nếu lỗi theo nhiệt, khoanh vùng nhánh HDMI |
| Triệu chứng | Bật lên rồi tắt / quạt quay rồi tắt |
| Nguyên nhân | Standby 3V/5V suy • chạm tải I/O • nguồn CPU không ổn |
| Cách khoanh vùng | Test tối giản (1 RAM, tháo ổ, rút USB) → vệ sinh cổng → nếu vẫn tắt, khoanh vùng standby/chạm tải |
| Triệu chứng | USB rớt khi copy nặng / LAN rớt khi tải |
| Nguyên nhân | Nhánh 5V I/O yếu • cổng mòn/oxy hóa |
| Cách khoanh vùng | USB: copy file 10–20 phút → đổi thiết bị/cáp • LAN: ping + transfer 10–15 phút → nếu chỉ lỗi trên máy, khoanh vùng nhánh I/O |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin và xả điện.
- Tháo đáy máy; chú ý cáp bàn phím/touchpad của dòng 14R để tránh rách cáp.
- Tháo RAM/HDD và các cáp: màn hình, bàn phím, touchpad, loa, Wi-Fi, DC-in… theo máy.
- Kiểm tra/vệ sinh khu vực jack DC-in, cổng HDMI/USB/LAN; xử lý oxy hóa nếu có.
- Lắp đúng 12204-1; test sơ bộ: nhận sạc, lên nguồn, nhận RAM/HDD, vào BIOS.
- Vệ sinh tản + thay keo, siết tản đều lực; ráp hoàn thiện.
- Chạy test theo checklist: sạc-xả, sleep/wake, HDMI, USB/LAN và test nhiệt theo thời gian.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định 15–20 phút; rung nhẹ đầu sạc không rớt.
- Test pin: theo dõi % pin tăng thật 10–15 phút (không báo ảo).
- Test nguồn: bật/tắt nhiều lần; không lỗi quạt quay rồi tắt.
- Test sleep/wake: sleep/wake 5–7 vòng, không màn đen.
- Test HDMI: xuất hình liên tục 10 phút; test khi máy nóng 10–15 phút.
- Test USB: copy file lớn 10–20 phút, không rớt thiết bị.
- Test LAN: ping & transfer 10–15 phút, không rớt khi tải.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
Giá linh kiện & giá thay Inspiron 14R 2421
Giá 12204-1 (linh kiện)
Giá phụ thuộc phiên bản (cụm cổng/HDMI), tình trạng cổng DC-in, mức oxy hóa và độ “zin” của board. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, kiểm tra jack DC-in, vệ sinh tản, thay keo và test theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho 2421 có lấy ngay không?
Nếu có sẵn đúng 12204-1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần test sleep/wake và test HDMI theo nhiệt để bắt lỗi “theo thời gian”, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.9/10 (sạc ổn định + pin tăng thật + sleep/wake ok + HDMI ổn theo nhiệt + USB/LAN đạt khi tải + nhiệt đạt).
Khách học tập: “Máy ngủ dậy hay đen màn, sạc báo vào nhưng pin không tăng, lâu lâu nóng là tắt. Thay xong sleep dậy bình thường, pin sạc lên và chạy lâu không sập.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm rung, theo dõi pin tăng 15 phút, test sleep/wake 7 vòng, test HDMI 10 phút + test nóng, test USB copy 20 phút, test LAN transfer 15 phút và chạy tải 30 phút trước khi bàn giao.”
Câu hỏi thường gặp
2421 ngủ dậy màn đen có phải chắc chắn lỗi main laptop?
Không chắc. Nên thử cập nhật BIOS/driver, tắt fast startup, và test sleep/wake 5–7 vòng. Nếu vẫn lặp sau khi đã loại trừ phần mềm và kiểm tra cơ bản, lúc đó mới ưu tiên khoanh vùng nguồn/nhánh hiển thị trên mainboard laptop 12204-1.
Pin báo sạc nhưng % không tăng là do pin hay do board?
Có thể do pin chai, nhưng cũng hay gặp do đường charge/mạch sạc bất ổn. Nên test tháo pin chạy adapter và theo dõi sạc ổn định; nếu cắm pin vào là báo ảo, hoặc sạc chập chờn theo thời gian, cần kiểm tra sâu phần sạc trên bo mạch chủ laptop.
Nhận máy sau thay cần test gì quan trọng nhất?
Ưu tiên: test sạc 15–20 phút kèm rung, theo dõi pin tăng thật 10–15 phút, test sleep/wake 5–7 vòng, test HDMI theo nhiệt, test USB copy 10–20 phút, test LAN transfer 10–15 phút và chạy tải/nhiệt 20–30 phút theo checklist.
