Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Inspiron 14 7420 2-in-1
- Mã main
- 213090-1
- CPU
- Intel Core i5-1235U
- GPU / VGA
- NVIDIA GeForce MX550 2GB GDDR6 + Intel UHD Graphics
- RAM
- 2 khe SO-DIMM DDR4-3200
- Lưu trữ
- 1 khe M.2 2230/2280 PCIe NVMe Gen3/Gen4 x4
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

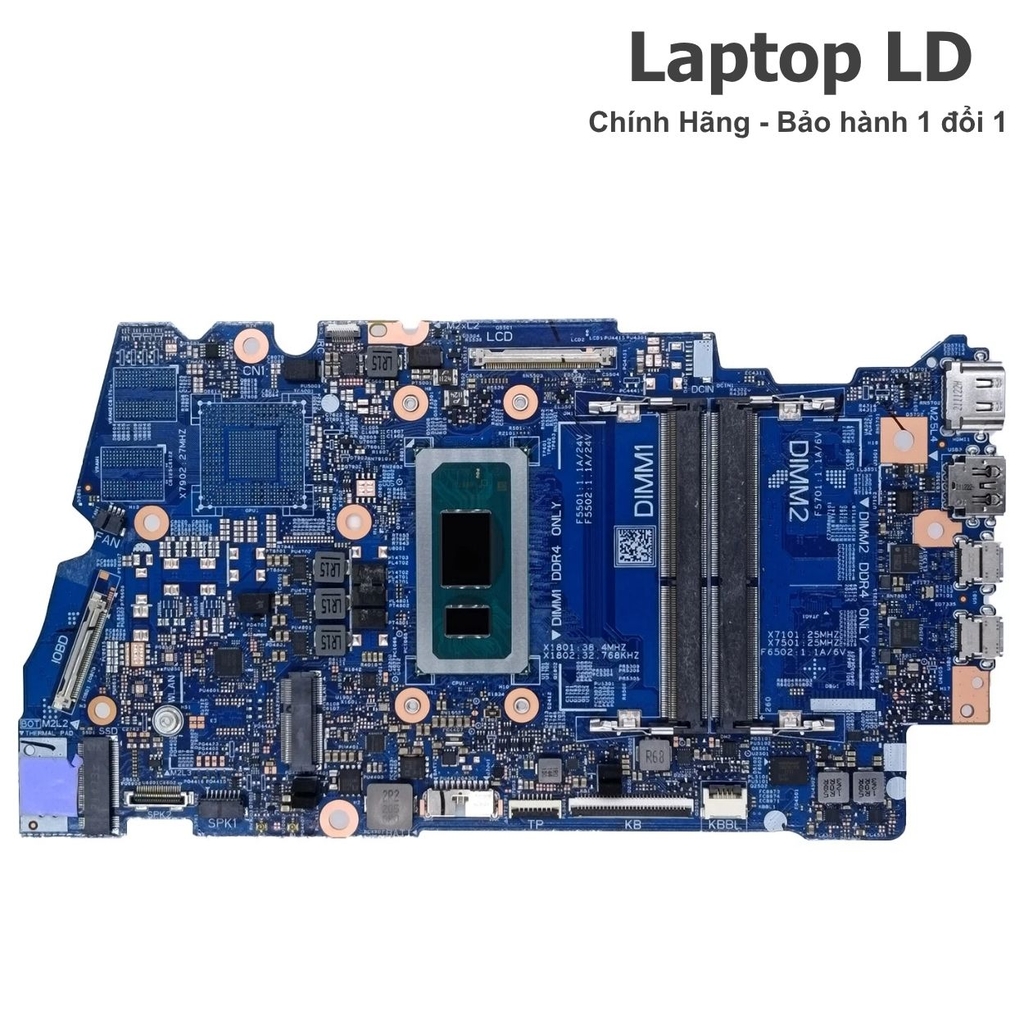

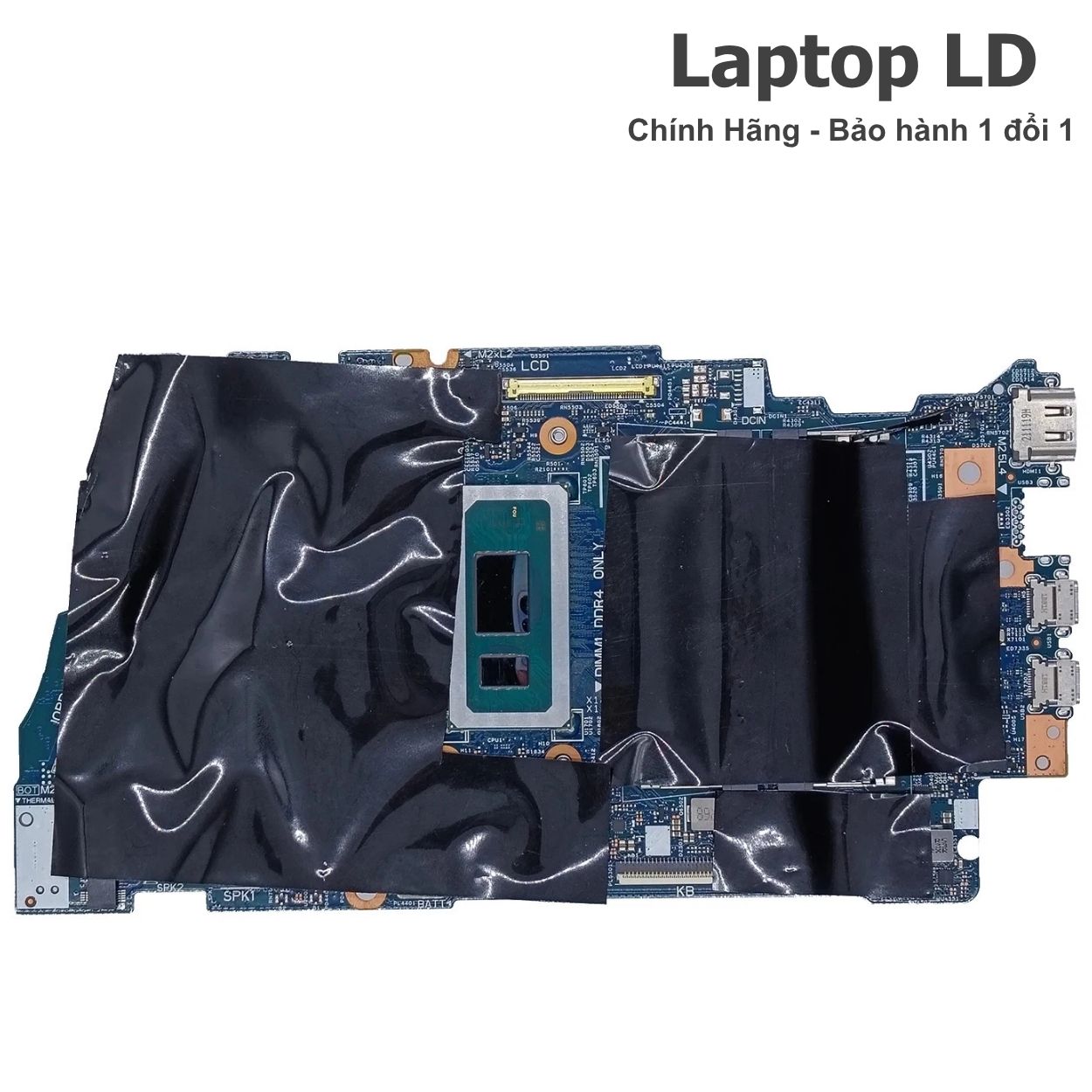

Main Dell Inspiron 14 7420 2-in-1 i5-1235U MX550 2GB 213090-1
Mainboard dành cho Dell Inspiron 14 7420 2-in-1, dùng Intel Core i5-1235U và NVIDIA GeForce MX550 2GB GDDR6 trên nền Wistron ODIN N ADL DIS 213090-1. Hai khe DDR4 SO-DIMM và khe SSD M.2 là linh kiện rời, thuận tiện chuyển từ máy cũ sang khi thay main.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu bo 213090-1, Dell DP/N 0FYWPN, CPU i5-1235U, khu vực MX550/VRAM và bố trí cổng từ ảnh main cũ hoặc Service Tag trước khi giao.

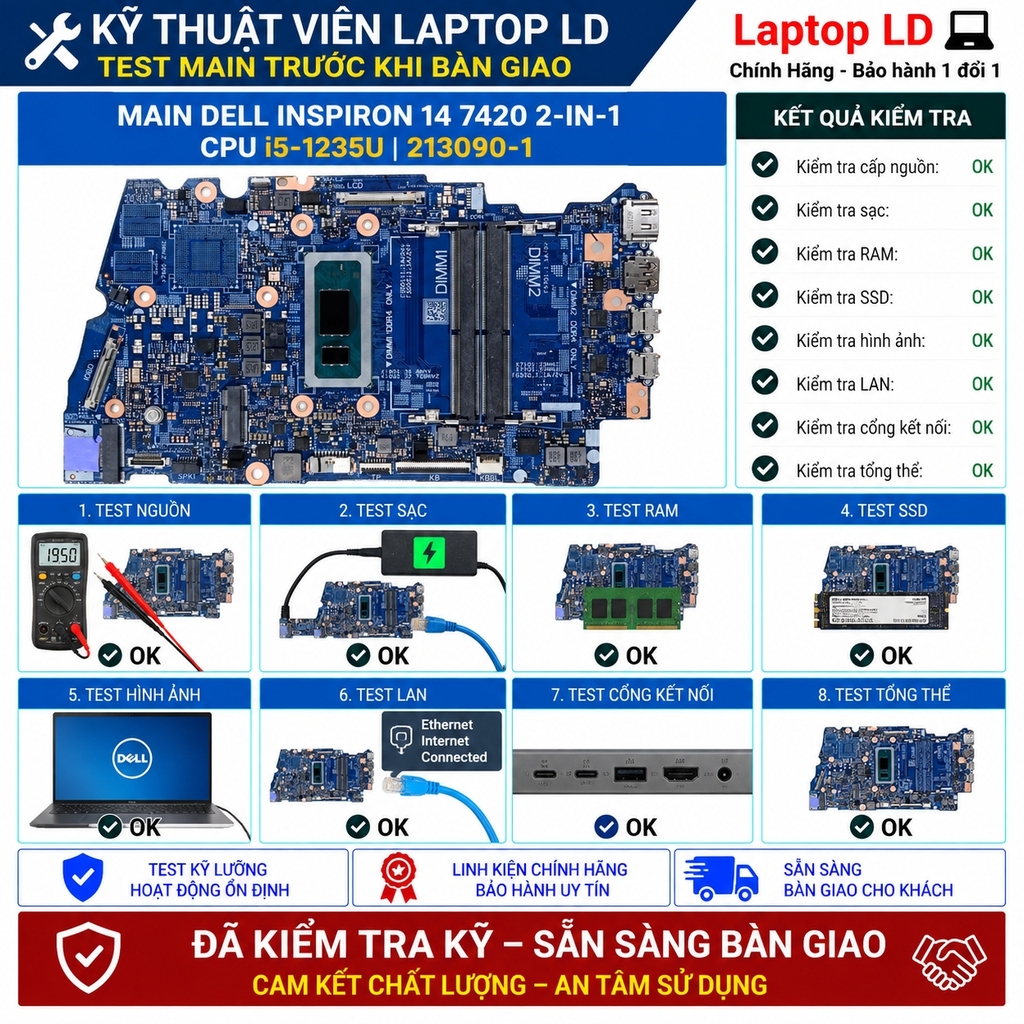

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Đây là bản ODIN N ADL DIS có GPU rời GeForce MX550 2GB GDDR6. Không nhầm với main ANTMAN 14N ADL UMA 213102-1 dùng i5-1235U nhưng không có GPU NVIDIA rời.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Inspiron 14 7420 2-in-1
- Mã main / PCB
- ODIN N ADL DIS 213090-1

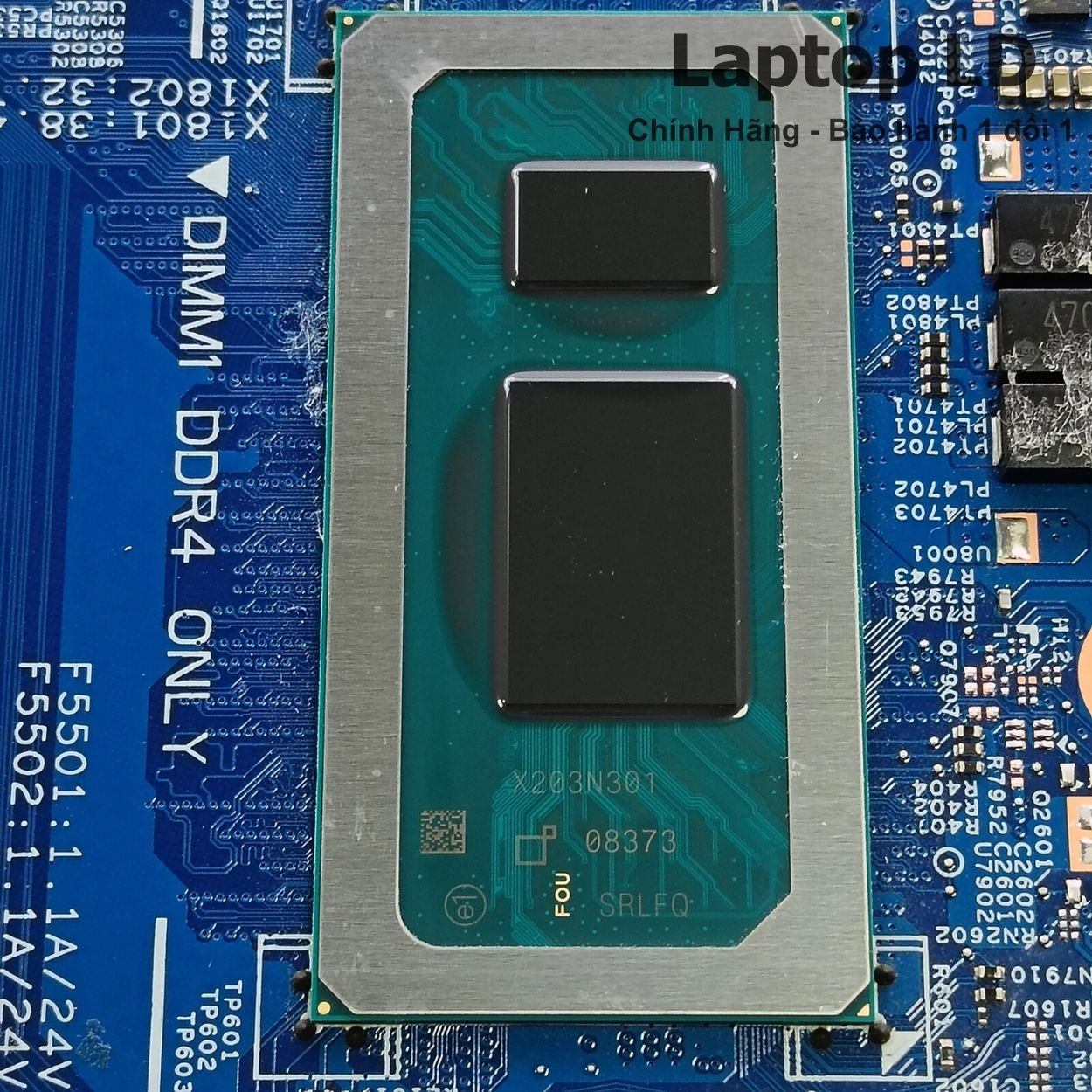

- CPU / SoC
- Intel Core i5-1235U
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-3200 · tối đa 32GB
- GPU / VGA
- NVIDIA GeForce MX550 2GB GDDR6 + Intel UHD Graphics
- SSD / lưu trữ
- 1 khe M.2 2230/2280 PCIe NVMe Gen3/Gen4 x4 · tối đa 2TB

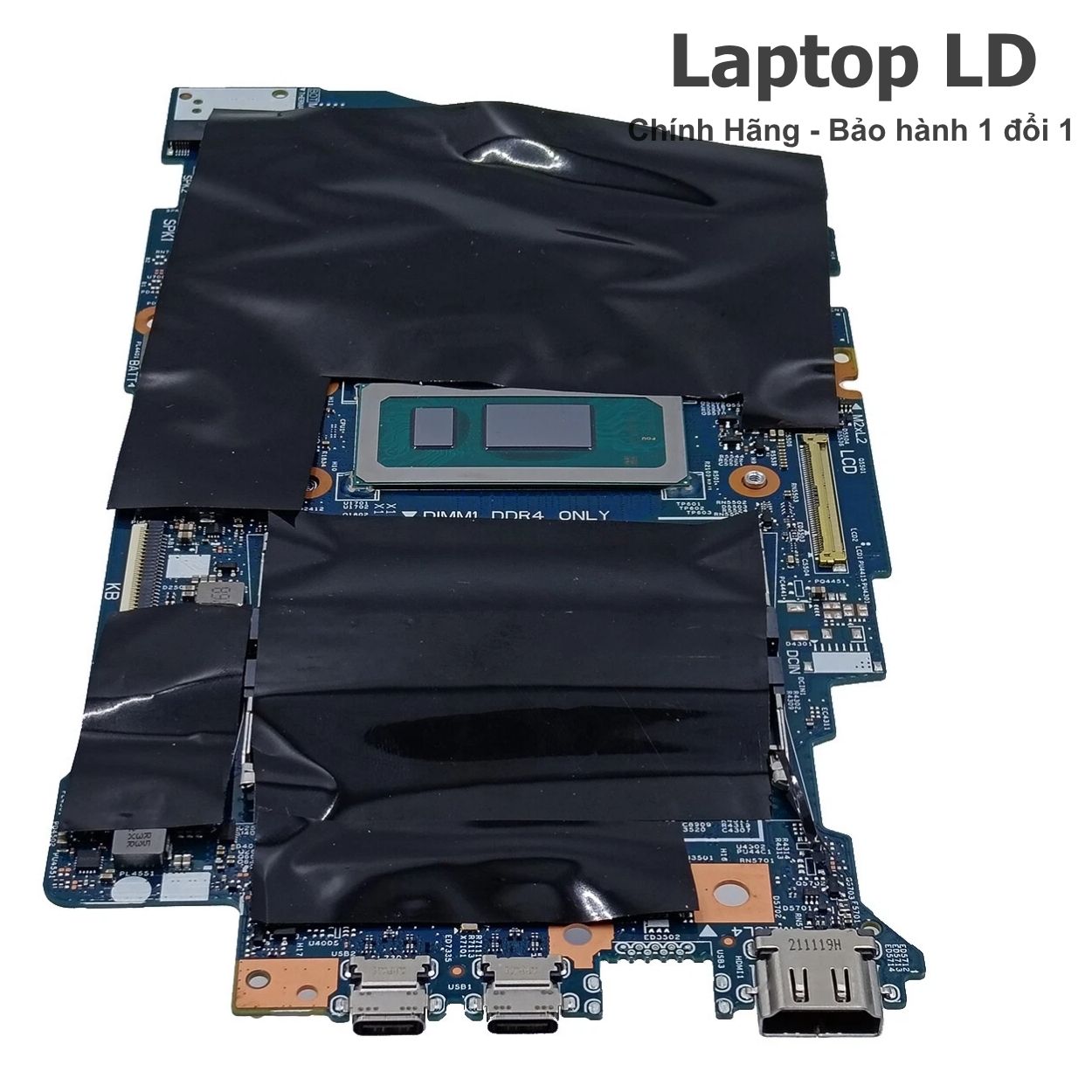

- Cổng ngoài
- 2× USB-C 3.2 Gen 2 hỗ trợ DisplayPort 1.4 và Power Delivery; 1× USB-A 3.2 Gen 1; HDMI 1.4; audio combo 3.5mm; khe SD; sạc USB-C.
- Không dây
- Khe M.2 2230 cho module Wi-Fi/Bluetooth; Dell hỗ trợ Intel AX201 Wi-Fi 6 hoặc AX211 Wi-Fi 6E, Bluetooth 5.2.
Thông số kỹ thuật bổ sung
| Board revision | Wistron ODIN N ADL DIS MB, PCB 213090-1; nền Alder Lake dùng cho Inspiron 14 7420 2-in-1 bản đồ họa rời. |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 0FYWPN (FYWPN) đã được đối chiếu với main 213090-1, CPU Core i5-1235U. Các DP/N khác tồn tại cho CPU/biến thể khác nên không thay chéo chỉ theo hình dáng bo. |

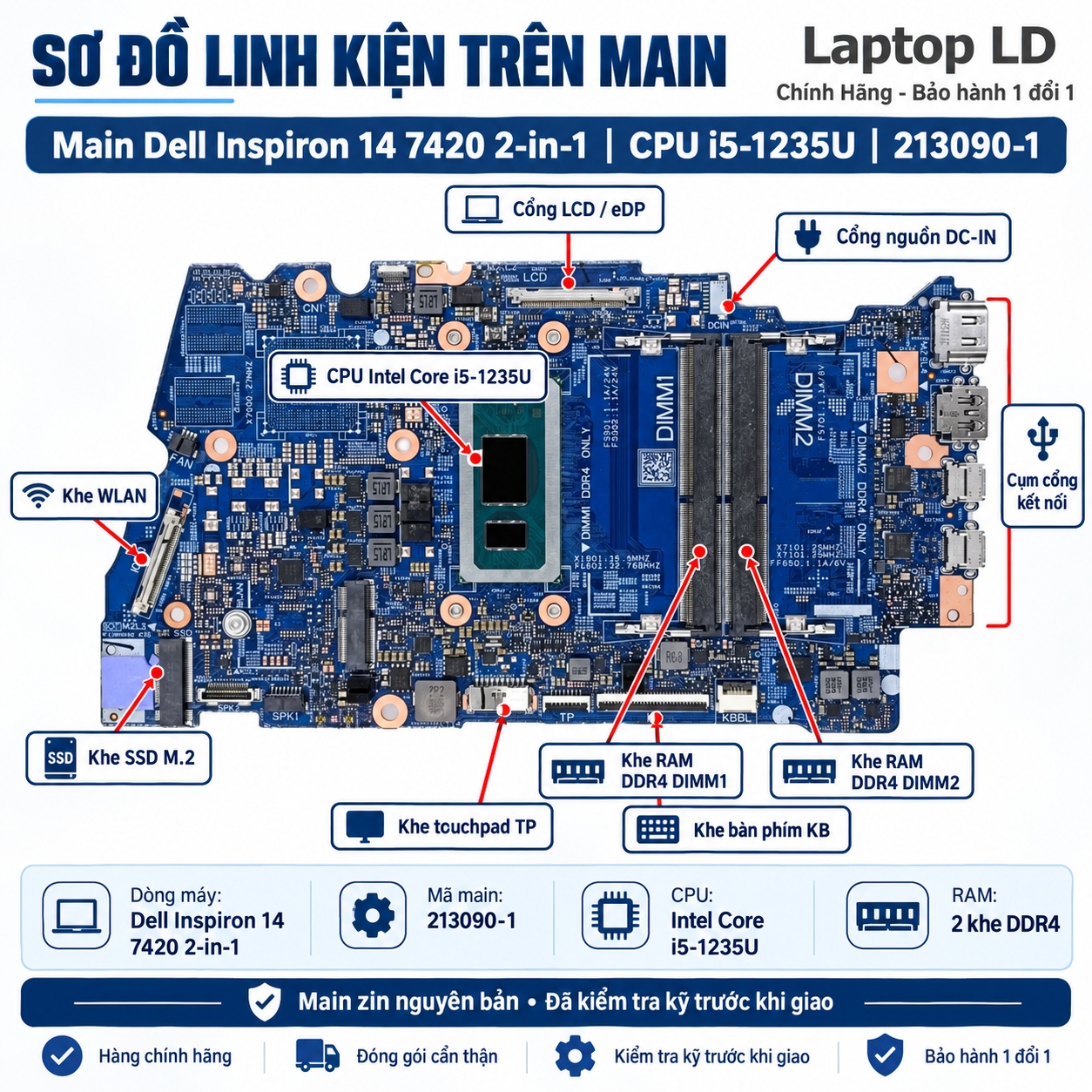

| Kết nối / I/O đặc trưng | 2 khe DDR4-3200 SO-DIMM; 1 khe M.2 2230/2280 NVMe; 1 khe M.2 2230 WLAN; 2 USB-C Gen2 DP1.4/PD; USB-A Gen1; HDMI 1.4; SD; audio combo. |
| BIOS / firmware | BIOS UEFI dành cho Inspiron 14 7420 2-in-1; các dump sửa chữa của ODIN N ADL DIS 213090-1 dùng ROM 32MB. Khi nạp BIOS cần sao lưu dump gốc và đối chiếu đúng Service Tag/board. |
| Tản nhiệt / adapter | Dell công bố adapter USB-C 65W. Khi lắp bản MX550 cần dùng đúng cụm quạt/tản nhiệt của cấu hình đồ họa rời và kiểm tra tiếp xúc thermal pad/paste trước khi tải GPU. |
| Ghi chú cấu hình | Core i5-1235U và GeForce MX550 2GB là linh kiện hàn trên main. RAM DDR4, SSD M.2 và module Wi-Fi/Bluetooth là linh kiện rời. Dòng 7420 2-in-1 còn có main UMA và các CPU i3/i7 với mã bo/DP-N khác. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — 7420 2-in-1 i5 DIS | Core i5-1235U · GeForce MX550 2GB GDDR6 | DDR4-3200 · 2 khe SO-DIMM · tối đa 32GB | ODIN N ADL DIS 213090-1 · Dell DP/N 0FYWPN |
| Bản gần — 7420 2-in-1 i5 UMA | Core i5-1235U · Intel UHD Graphics | DDR4-3200 · 2 khe SO-DIMM · tối đa 32GB | ANTMAN 14N ADL UMA 213102-1; không phải 213090-1 và không có MX550 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

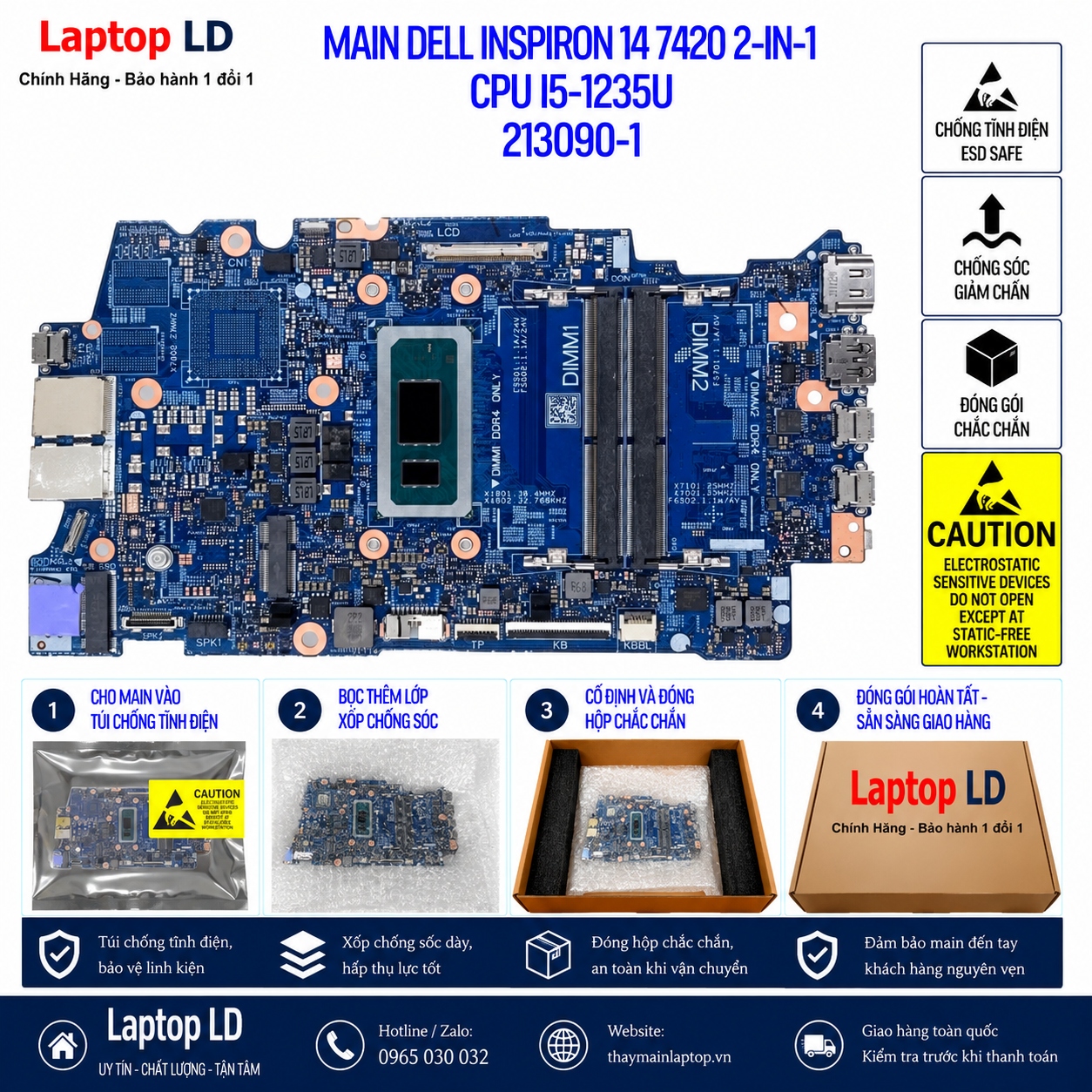

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc không nhận sạc USB-C | Adapter USB-C, cáp/cổng Type-C, mạch PD, pin, nguồn chờ hoặc chạm chập trên main. | Thử adapter USB-C 65W phù hợp, kiểm tra cả hai cổng Type-C, cô lập pin và thiết bị rời rồi đo nguồn vào/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình hoặc không POST | RAM/khe SO-DIMM, BIOS, màn hình/cáp eDP, nguồn CPU/GPU hoặc lỗi phần cứng trên bo. | Thử RAM DDR4-3200 tốt ở từng khe, kiểm tra màn ngoài qua HDMI/USB-C và trạng thái POST để tách lỗi RAM/màn hình với main. |
| Không nhận một khe RAM hoặc báo lỗi bộ nhớ | Thanh RAM, socket SO-DIMM, nguồn DDR4, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Đổi chéo thanh RAM tốt giữa hai khe và kiểm tra dung lượng trong BIOS/diagnostics để xác định lỗi module, socket hay đường RAM trên bo. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp, đường PCIe hoặc thiết lập/firmware. | Thử SSD NVMe đã biết tốt, kiểm tra socket và BIOS để tách lỗi SSD với khe M.2 hoặc đường PCIe trên main. |
| Không nhận MX550, lỗi driver hoặc sọc/treo khi tải GPU | Driver, BIOS, tản nhiệt, nguồn GPU, VRAM GDDR6 hoặc chip GeForce MX550. | Kiểm tra Intel UHD trước, cài driver Dell/NVIDIA phù hợp, theo dõi nhiệt và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với GPU/VRAM/nguồn. |
| USB-C, HDMI hoặc cảm ứng xoay gập hoạt động không ổn định | Cổng/đầu nối, cáp màn-cảm ứng, firmware, mạch giao tiếp hoặc hư hỏng vật lý trên main. | Kiểm tra từng cổng với thiết bị tốt, xác nhận sạc/DisplayPort qua USB-C, HDMI và chức năng màn cảm ứng trước khi khoanh vùng mạch trên bo. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng Inspiron 14 7420 2-in-1, ODIN N ADL DIS 213090-1, DP/N 0FYWPN, i5-1235U và MX550 2GB; chuyển RAM, SSD và WLAN từ máy cũ, lắp đúng cụm tản nhiệt bản VGA rời. Sau lắp kiểm tra BIOS, hai khe RAM, SSD, sạc USB-C, màn cảm ứng, MX550, HDMI và các cổng.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Inspiron 14 7420 2-in-1 i5-1235U MX550 213090-1
Main 213090-1 i5-1235U có GPU NVIDIA rời không?
Có. Marking ODIN N ADL DIS xác định đây là nền đồ họa rời; Dell công bố Inspiron 14 7420 2-in-1 dùng GPU rời GeForce MX550 2GB GDDR6.
213090-1 có giống main 213102-1 i5-1235U không?
Không. 213090-1 là ODIN N ADL DIS dùng GPU NVIDIA rời, còn 213102-1 là ANTMAN 14N ADL UMA. Cùng CPU i5-1235U nhưng hai nền bo không nên coi là một phiên bản.
RAM và SSD của Inspiron 14 7420 2-in-1 có tháo chuyển sang main mới được không?
Có. Dell thiết kế hai khe SO-DIMM DDR4-3200 và một khe M.2 2230/2280 NVMe; RAM và SSD là linh kiện rời nên có thể chuyển sang nếu còn hoạt động tốt và tương thích.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, hai khe RAM, SSD, sạc USB-C, hình ảnh, MX550, HDMI và các cổng trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
