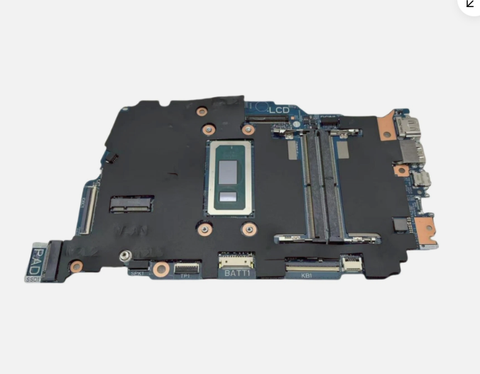

Laptop LD • Main Dell Inspiron 14 5440
Thay main Dell Inspiron 14 5440 Core 5 120U 223131-1 đúng mã
Đúng board Sentry N14 RPL-R CS UMA 223131-1, CPU Intel Core 5 120U, Intel Iris Xe Graphics, hai khe RAM DDR5-5200 và một khe SSD M.2 2230 PCIe Gen4. Dell DP/N thường gặp trên biến thể này là 02T34J/2T34J. Laptop LD hỗ trợ đối chiếu tem bo mạch, revision PCB, RAM, SSD, USB-C 10Gbps, HDMI 1.4, pin, sạc và hệ thống tản nhiệt trước khi sửa hoặc thay main.
- Dell DP/N 02T34J
- CPU Core 5 120U
- 10 nhân 12 luồng
- Intel Iris Xe
- DDR5-5200
- USB-C DP/PD
Xác thực kỹ thuật: Dell xác nhận Inspiron 14 5440 có tùy chọn Core 5 120U, RAM DDR5-5200, USB-C 10Gbps có DisplayPort/Power Delivery và Intel Iris Xe. Board 223131-1 được ghi nhận là nền Sentry N14 RPL-R CS UMA với Dell DP/N 02T34J; tem trắng và revision PCB vẫn phải đối chiếu trên main thực tế.

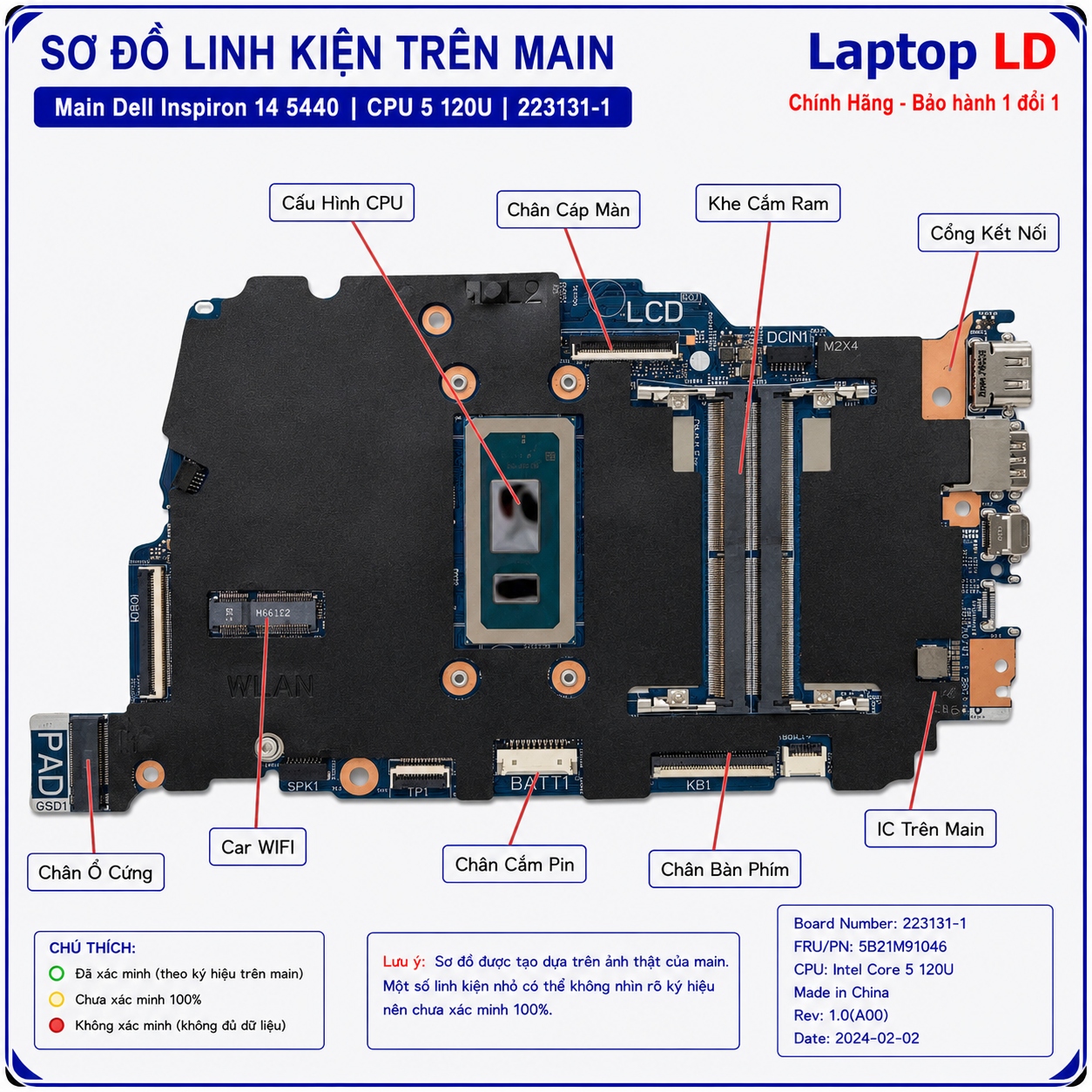

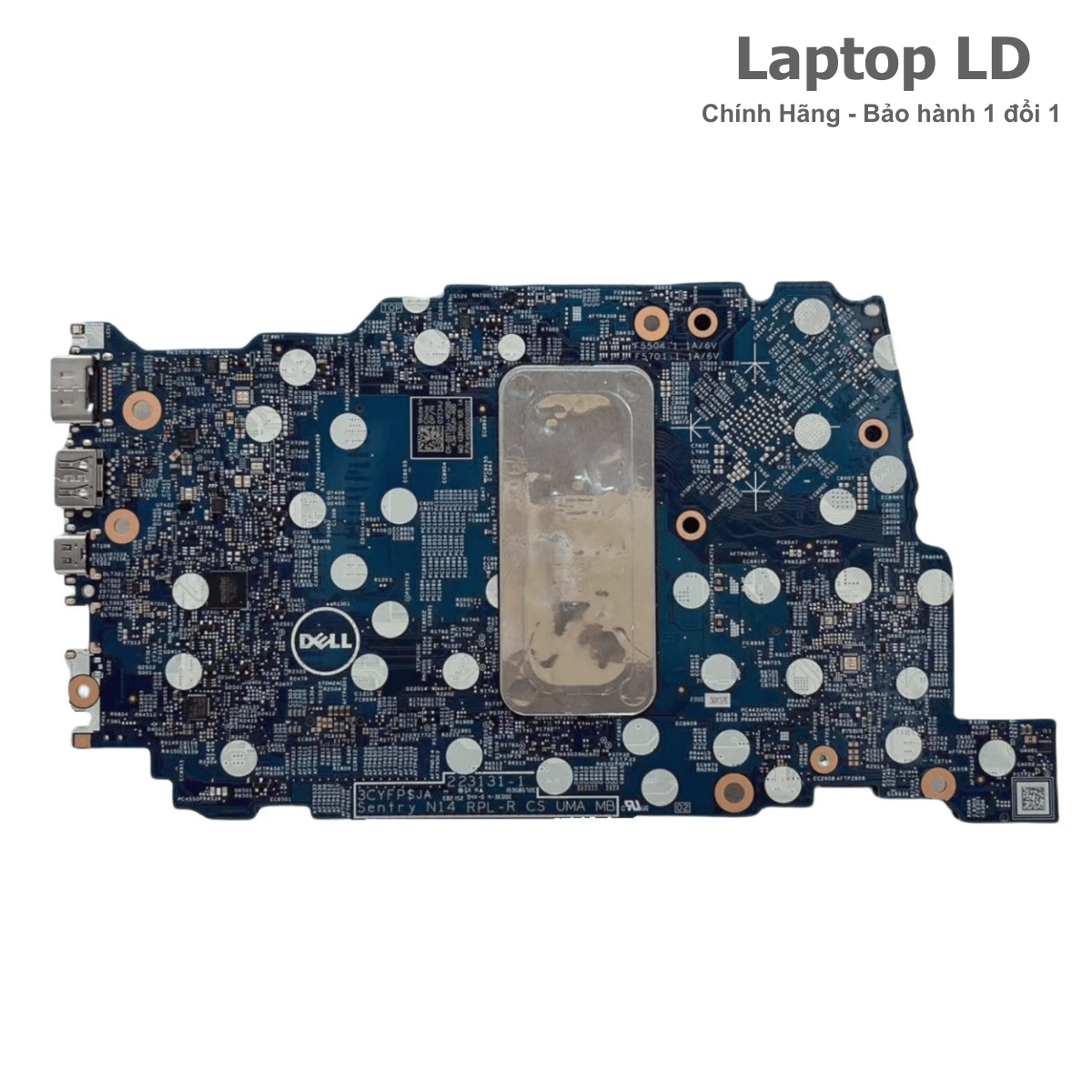

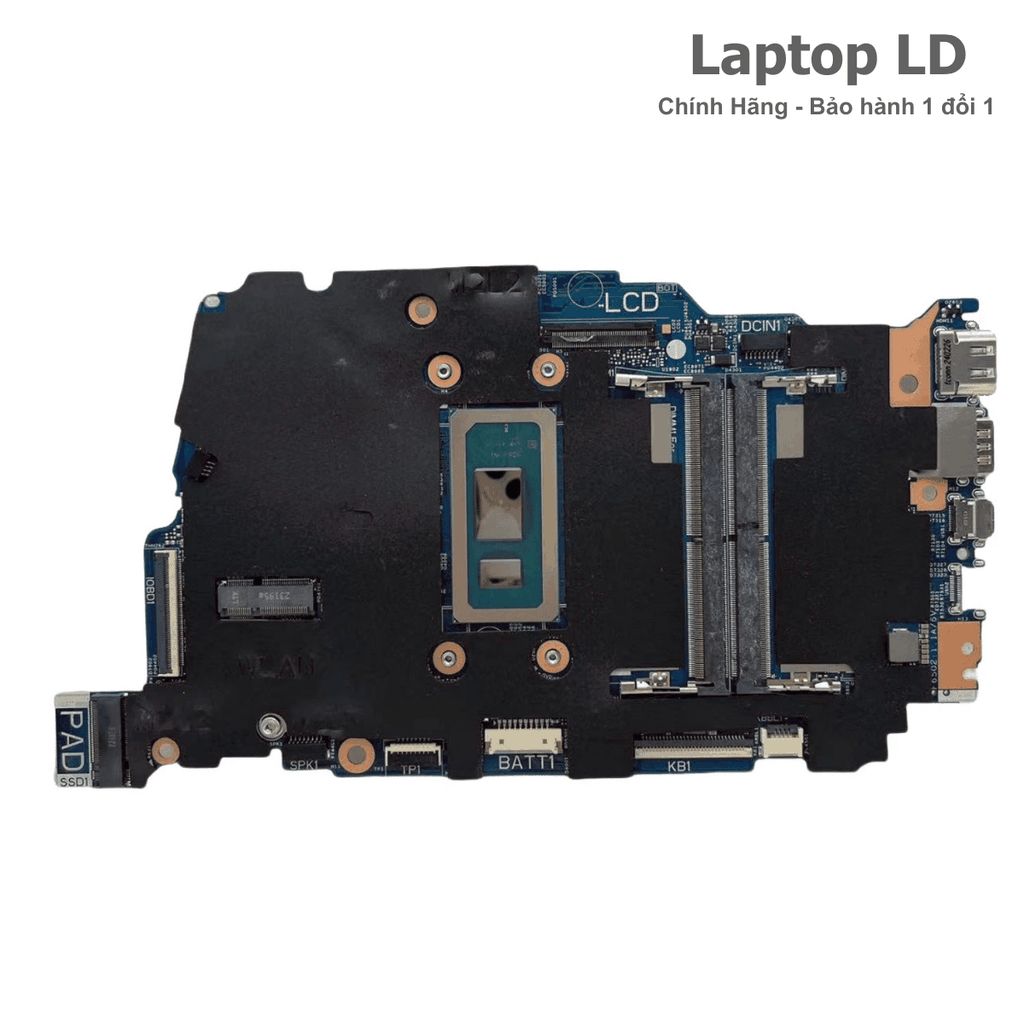

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 14 5440 Core 5 120U 223131-1
Ảnh thực tế giúp nhận biết CPU Core 5 120U, hai khe SO-DIMM DDR5, khe SSD M.2 2230, module Wi-Fi, mạch nguồn CPU, cổng USB-C 10Gbps, HDMI 1.4, khe SD, DC-in và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Inspiron 14 5440 có nhiều CPU, chassis nhựa/nhôm, RAM DDR5 với tốc độ khác nhau và cả tùy chọn NVIDIA MX570A. Không nên đặt main chỉ theo tên máy.
Thông tin nên gửi trước
- Ảnh tem đáy máy có Dell Inspiron 14 5440 và Service Tag.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh board 223131-1, tên platform, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU Core 5 120U và hai khe RAM DDR5.
- Ảnh khu vực đồ họa để xác nhận bản UMA không có MX570A/VRAM.
- Ảnh khe SSD M.2 2230, module Wi-Fi và giá đỡ SSD.
- Ảnh USB-C, hai USB-A, HDMI 1.4, khe SD, audio và DC-in.
- Mô tả lỗi: không nguồn, treo logo, lỗi RAM/SSD, không xuất hình, mất USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng 223131-1 và Dell DP/N 02T34J.
- Khóa đúng Core 5 120U, tránh nhầm Core 7 150U hoặc i5 thế hệ 13.
- Xác nhận bản UMA dùng Intel Iris Xe, không có MX570A.
- Tránh dùng nhầm RAM DDR5-4400 thay cho cấu hình 5200MT/s.
- Xác định đúng SSD M.2 2230 và giá đỡ đi kèm.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Inspiron 14 5440 Core 5 120U 223131-1 được báo theo Dell DP/N, revision PCB, tình trạng bo mạch, chassis và gói bảo hành.
Công lắp
Khi thay main, máy được kiểm tra adapter 65W, pin, quạt/tản nhiệt, RAM, SSD, Wi-Fi, màn hình, USB-C, HDMI, khe SD và bo I/O.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu; có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Máy từng sửa BIOS, nguồn CPU, RAM, USB-C, HDMI hoặc vào nước cần kiểm tra kỹ hơn trước khi lắp bo thay thế.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Inspiron 14 5440, Core 5 120U, 223131-1, Dell DP/N và revision.
- Xác nhận đúng bản UMA và không dùng tản nhiệt của cấu hình MX570A.
- Kiểm tra adapter 65W, RAM DDR5, SSD M.2 2230, USB-C DP/PD, HDMI 1.4, SD, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Inspiron 14 5440 Core 5 120U 223131-1 dùng cho máy nào?
Dòng máy phù hợp
- Dell Inspiron 14 5440.
- CPU Intel Core 5 120U onboard.
- Board Sentry N14 RPL-R CS UMA 223131-1.
- Dell DP/N thường gặp 02T34J/2T34J.
- Intel Iris Xe Graphics tích hợp, không có GPU/VRAM rời.
- Hai khe SO-DIMM DDR5-5200, tối đa 32GB theo Dell.
- Một khe SSD M.2 2230 PCIe Gen4 x4, tối đa 1TB theo Dell.
- USB-C 10Gbps có DisplayPort 1.4 và Power Delivery, HDMI 1.4 và khe SD.
Không nên thay chéo khi chưa kiểm
- Không nhầm Core 5 120U với Core 7 150U hoặc i5-1335U/i5-1334U.
- Không nhầm 223131-1 UMA với bo có NVIDIA GeForce MX570A 2GB.
- Không dùng tản nhiệt bản GPU rời cho chassis nhựa UMA hoặc ngược lại.
- Không ghi RAM DDR4; dòng Core 5 120U dùng DDR5-5200.
- Không ghi SSD M.2 2280; Dell công bố M.2 2230.
- Không ghi HDMI 2.0; Dell công bố HDMI 1.4, tối đa 1080p 60Hz.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và bo I/O.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Inspiron 14 5440. | Nhầm với Inspiron 14 5430, Inspiron 14 5441 hoặc Inspiron 14 7440 2-in-1. |
| Board number | Sentry N14 RPL-R CS UMA 223131-1. | Đặt theo hình gần giống nhưng khác mã PCB hoặc GPU. |
| Dell DP/N | 02T34J/2T34J thường gặp; bắt buộc kiểm tem thật. | Bỏ qua DP/N và revision PCB. |
| CPU | Core 5 120U, 10 nhân, 12 luồng, Turbo tối đa 5,00GHz. | Ghi sai tên thành “i5-120U” hoặc nhầm Core 7 150U. |
| GPU | Intel Iris Xe Graphics tích hợp. | Ghi NVIDIA MX570A cho bo UMA. |
| RAM | 2 khe DDR5-5200, tối đa 32GB. | Ghi RAM hàn, DDR4 hoặc DDR5-4400 cho biến thể 120U. |
| SSD | 1 khe M.2 2230 PCIe Gen4 x4, tối đa 1TB theo Dell. | Ghi M.2 2280 hoặc hai khe SSD. |
| Cổng | 2 USB-A 5Gbps, 1 USB-C 10Gbps DP/PD, HDMI 1.4, SD, audio và DC-in. | Ghi nhầm cổng USB4 tốc độ cao, HDMI 2.0 hoặc USB-C chỉ dữ liệu. |
| Pin và sạc | Pin 41Wh, 54Wh hoặc 64Wh; adapter đầu tròn 65W. | Khóa sai pin hoặc dùng sạc USB-C thay cho adapter chuẩn mà chưa kiểm. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem hướng dẫn chọn main laptop đúng mã để chụp Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng.

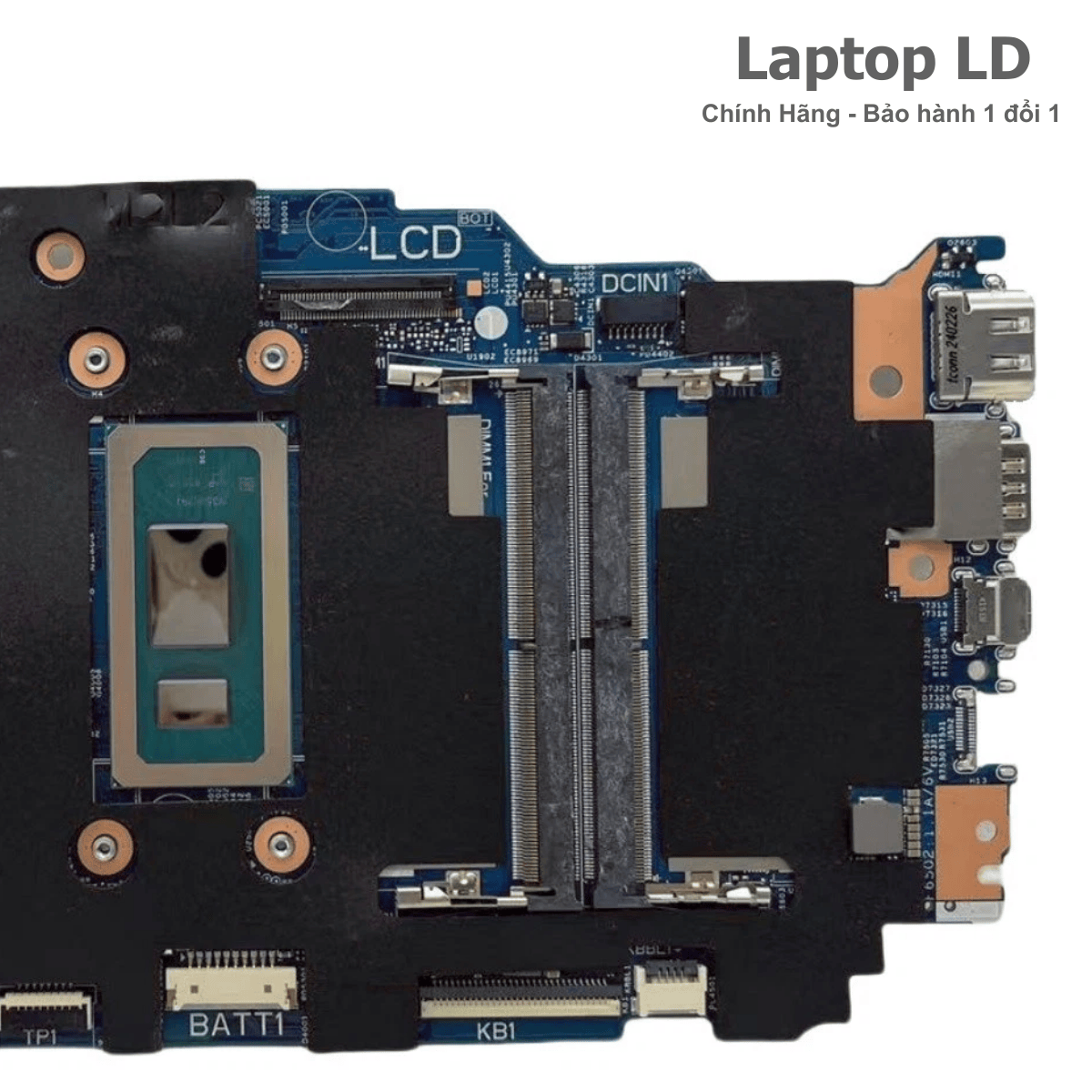

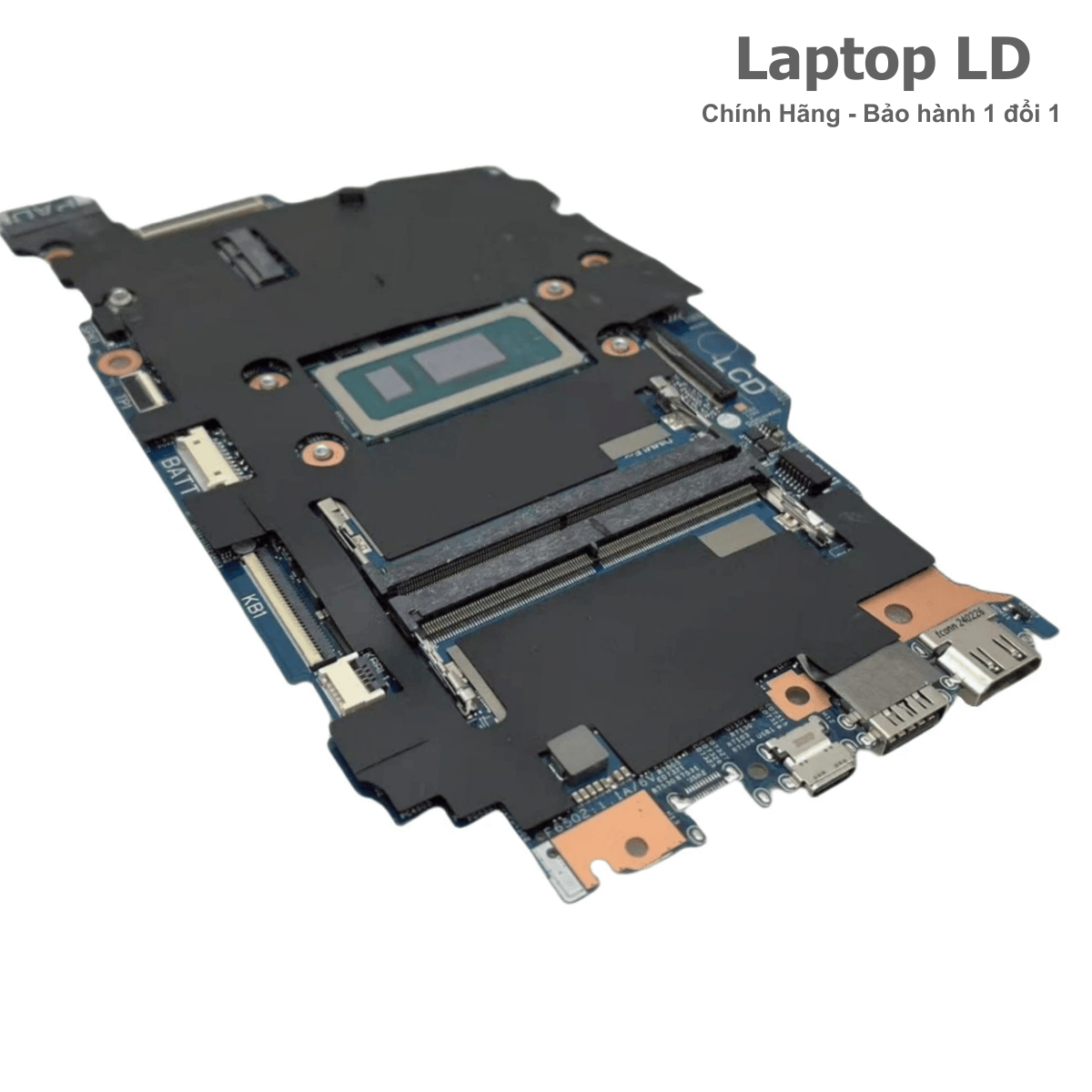

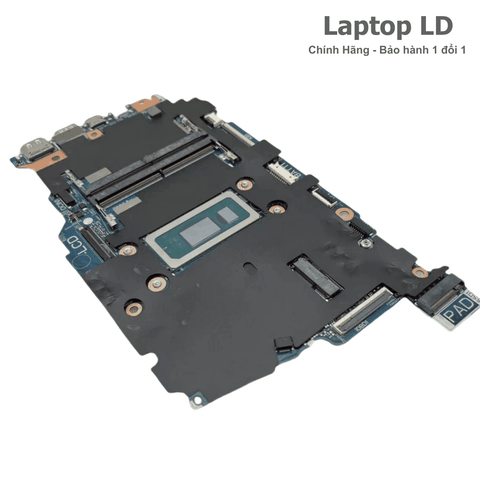

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell 223131-1
Nhóm ảnh này giúp đối chiếu CPU Core 5 120U, hai khe RAM DDR5, khe SSD M.2 2230, module Wi-Fi, mạch nguồn, USB-C 10Gbps, HDMI 1.4 và khe SD.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 14 5440
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ nháy mã lỗi.
- Không nhận adapter 65W hoặc BIOS báo không xác định sạc.
- Máy báo sạc nhưng pin không tăng hoặc tự tắt khi rút sạc.
- Jack DC-in lỏng, gãy chân hoặc chập.
- USB-C chập sau khi dùng hub, dock hoặc màn hình ngoài.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận SSD M.2 2230 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi BitLocker/VMD.
- BIOS lỗi sau cập nhật hoặc mất nguồn.
- Mã đèn chẩn đoán báo lỗi RAM, system board hoặc LCD.
Lỗi hình ảnh và ngoại vi
- Intel Iris Xe mất nhận hoặc driver đồ họa lỗi.
- HDMI 1.4 hoặc USB-C DisplayPort không xuất hình.
- USB-A, USB-C, SD, audio, camera, mic hoặc loa mất nhận.
- Màn WUXGA/2.2K/2.5K chớp, sọc hoặc mất đèn nền.
- Wi-Fi/Bluetooth mất nhận do module, nguồn hoặc đường tín hiệu.
- Máy vào nước làm oxy hóa mạch nguồn, USB-C và bo I/O.
Nên sửa hay thay bo mạch Dell Inspiron 14 5440?
Cần loại trừ adapter, jack sạc, pin, RAM, SSD, màn hình, card Wi-Fi và bo I/O trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB-C, HDMI, USB-A hoặc linh kiện bảo vệ.
- BIOS lỗi có thể nạp lại và CPU chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng nguồn RAM và CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU Core 5 120U lỗi nặng hoặc chập nguồn lõi.
- Chập nặng nhiều tầng nguồn hoặc cháy PCB.
- Main cong, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều cổng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số của Dell Inspiron 14 5440 Core 5 120U board 223131-1 bản UMA. Dell DP/N, revision, pin và màn hình phải kiểm theo Service Tag và bo mạch thực tế.
| Tên sản phẩm | Main Dell Inspiron 14 5440 CPU Intel Core 5 120U board 223131-1 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 14 5440 |
| Board number | Sentry N14 RPL-R CS UMA 223131-1 |
| Dell DP/N | 02T34J / 2T34J thường gặp; bắt buộc đối chiếu tem trắng và revision PCB |
| CPU | Intel Core 5 120U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 5,00GHz, 12MB Intel Smart Cache |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, dùng chung RAM hệ thống; bo 223131-1 trong bài là bản UMA, không có NVIDIA MX570A hoặc VRAM rời |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-5200, hỗ trợ 8GB, 16GB, 24GB hoặc tối đa 32GB theo Dell |
| Ổ cứng hỗ trợ | 1 khe M.2 2230 PCIe Gen4 x4 NVMe, dung lượng tối đa 1TB theo tài liệu Dell |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2 2230, 1 khe WLAN M.2 2230, đầu pin, màn hình, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps; 1 USB-C 3.2 Gen 2 10Gbps có DisplayPort 1.4 và Power Delivery; HDMI 1.4; khe SD cỡ lớn; audio 3,5mm và DC-in 4,5mm |
| Màn hình tương thích | 14 inch tỷ lệ 16:10; tùy chọn WUXGA 1920×1200 60Hz, 2.2K 2240×1400 60Hz hoặc 2.5K 2560×1600 120Hz tùy SKU |
| Mạng và kết nối | Module Wi-Fi M.2 2230; Wi-Fi 6/6E và Bluetooth tùy SKU |
| Pin | Pin 3 cell 41Wh hoặc 4 cell 54Wh/64Wh, hỗ trợ ExpressCharge tùy cấu hình |
| Sạc | Adapter Dell 65W, 19,5V–3,34A, đầu tròn 4,5mm |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter 65W, jack DC-in, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận công suất sạc | Chân ID adapter, jack sạc, dây DC-in hoặc mạch nhận dạng. | Thử sạc gốc, kiểm chân giữa và trạng thái adapter trong BIOS. |
| Treo logo | BIOS, RAM, SSD, CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD 2230, socket M.2, nguồn 3,3V, BIOS hoặc PCIe. | Thử SSD 2230 chuẩn, đo nguồn và kiểm BIOS/VMD. |
| Không xuất hình | Panel, cáp eDP, HDMI/USB-C, iGPU hoặc nguồn màn. | Thử màn ngoài, kiểm cáp/panel và nguồn màn. |
| Mất USB-C/HDMI | Cổng, bo I/O, linh kiện bảo vệ, driver hoặc controller. | Thử cáp/thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ/công suất. |
| Máy vào nước | Oxy hóa nguồn, USB-C, bàn phím, RAM hoặc bo I/O. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |

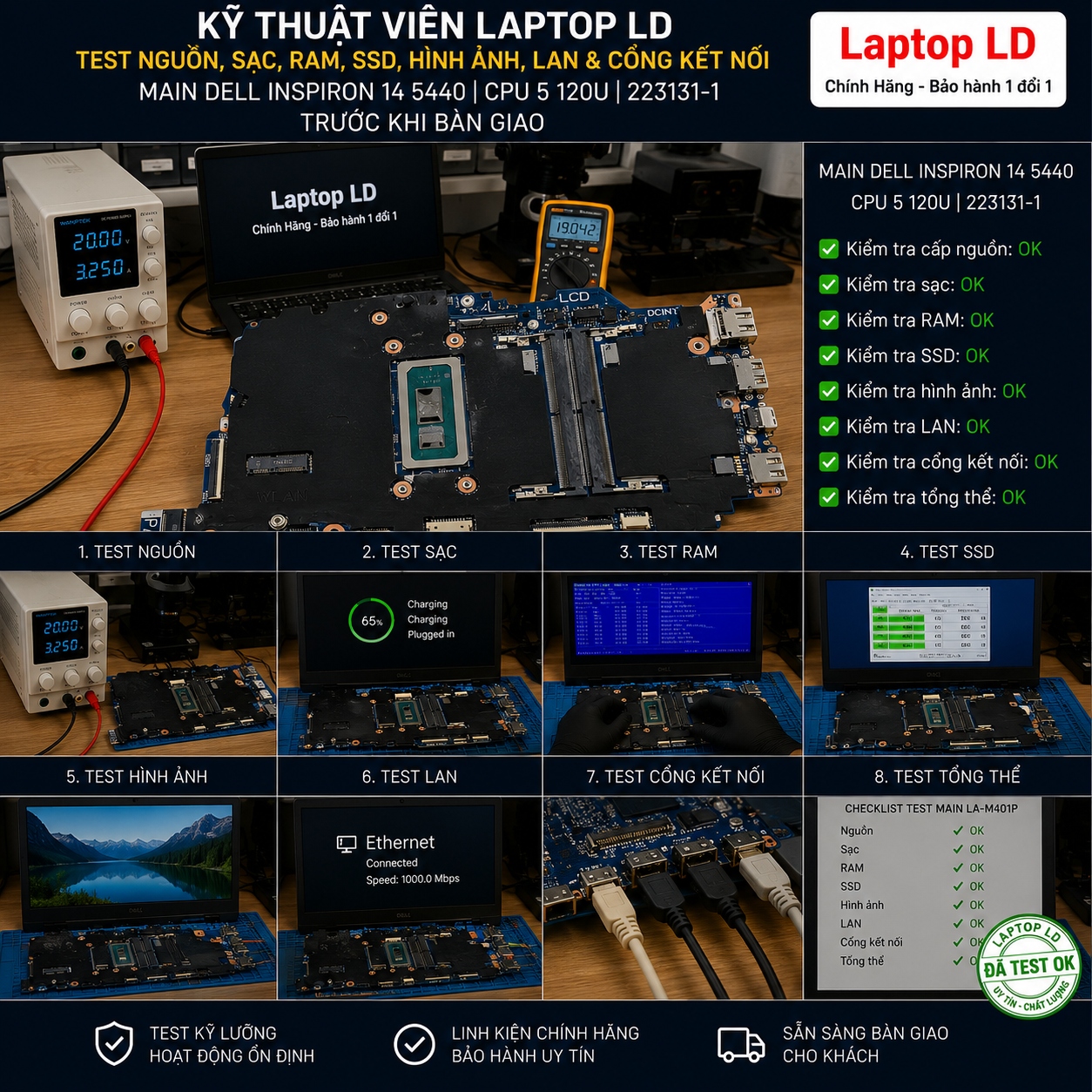

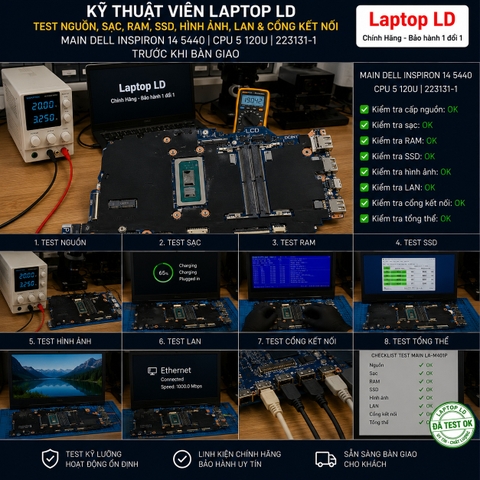

Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kiểm tra nguồn 65W, CPU, RAM DDR5, SSD M.2 2230, Intel Iris Xe, màn hình, USB-C DP/PD, HDMI 1.4, SD, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận Service Tag, lỗi nguồn, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS, màn hình, Wi-Fi và từng cổng.
-
Đối chiếu đúng main
Xác minh Inspiron 14 5440, Core 5 120U, 223131-1, Dell DP/N 02T34J, UMA và revision PCB.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, RAM, SSD, hình ảnh, USB-C, HDMI và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 14 5440.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter/dock không phù hợp hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.

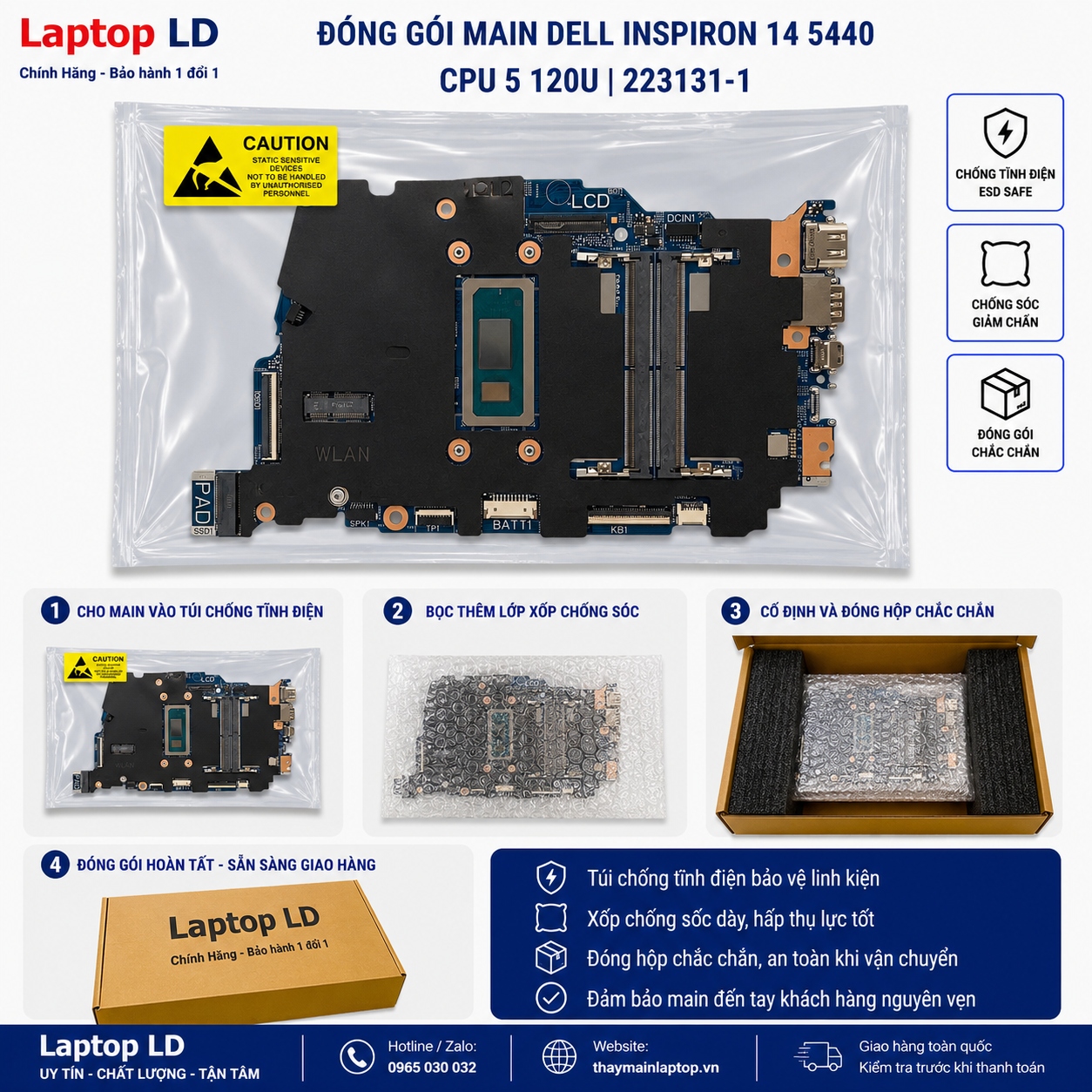

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 223131-1 có CPU hàn, nhiều socket và cổng USB-C nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
223131-1 dùng cho model nào?
Board được ghi nhận dùng cho Dell Inspiron 14 5440. Cần kiểm đúng Core 5 120U, Dell DP/N 02T34J và revision PCB.
Tên CPU đúng là Core 5 120U hay i5-120U?
Tên chính thức là Intel Core 5 120U, không có chữ “i” trước số 5.
Core 5 120U có bao nhiêu nhân và luồng?
CPU có 10 nhân gồm 2 P-core và 8 E-core, tổng 12 luồng, Turbo tối đa 5,00GHz và 12MB cache.
Main này có card NVIDIA không?
Không. Board 223131-1 trong bài là bản UMA dùng Intel Iris Xe. Inspiron 14 5440 có tùy chọn MX570A nhưng dùng board/tản nhiệt khác.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR5-5200 và Dell công bố tối đa 32GB.
Máy dùng SSD 2230 hay 2280?
Dell công bố một khe SSD M.2 2230 PCIe Gen4 x4, tối đa 1TB.
USB-C có xuất hình và sạc được không?
Có. Cấu hình Core 5 120U dùng USB-C 10Gbps hỗ trợ DisplayPort 1.4 và Power Delivery.
HDMI là phiên bản nào?
Dell công bố HDMI 1.4, hỗ trợ tối đa 1920×1080 ở 60Hz và không hỗ trợ xuất 2K/4K qua HDMI.
Sạc chuẩn bao nhiêu watt?
Máy dùng adapter Dell 65W, 19,5V–3,34A, đầu tròn 4,5mm.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
