Thay main Dell Inspiron 14 5425 Ryzen 5 5625U MX550 2GB 203131-1 đúng mã
Đúng board 203131-1, CPU AMD Ryzen 5 5625U, đồ họa rời NVIDIA GeForce MX550 2GB GDDR6, RAM DDR4-3200 dùng 2 khe SO-DIMM và một khe SSD M.2 2230/2280. Laptop LD hỗ trợ đối chiếu tem Dell DP/N, kiểm tra nguồn DC-in 65W, USB-C Power Delivery, RAM, SSD, GPU MX550, HDMI, màn hình, Wi-Fi và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- Ryzen 5 5625U
- MX550 2GB GDDR6
- Board 203131-1
- 2 khe RAM DDR4
- SSD M.2 NVMe
- USB-C DP/PD
Xác thực kỹ thuật: thông tin nền tảng được rà soát theo tài liệu Setup and Specifications và Service Manual của Dell Inspiron 14 5425, thông số AMD Ryzen 5 5625U và mã PCB 203131-1 do khách cung cấp. Board 203131-1 được nhận diện là bản DIS có GeForce MX550 2GB; Dell DP/N vẫn cần đối chiếu trực tiếp trên tem main trước khi giao hoặc lắp.

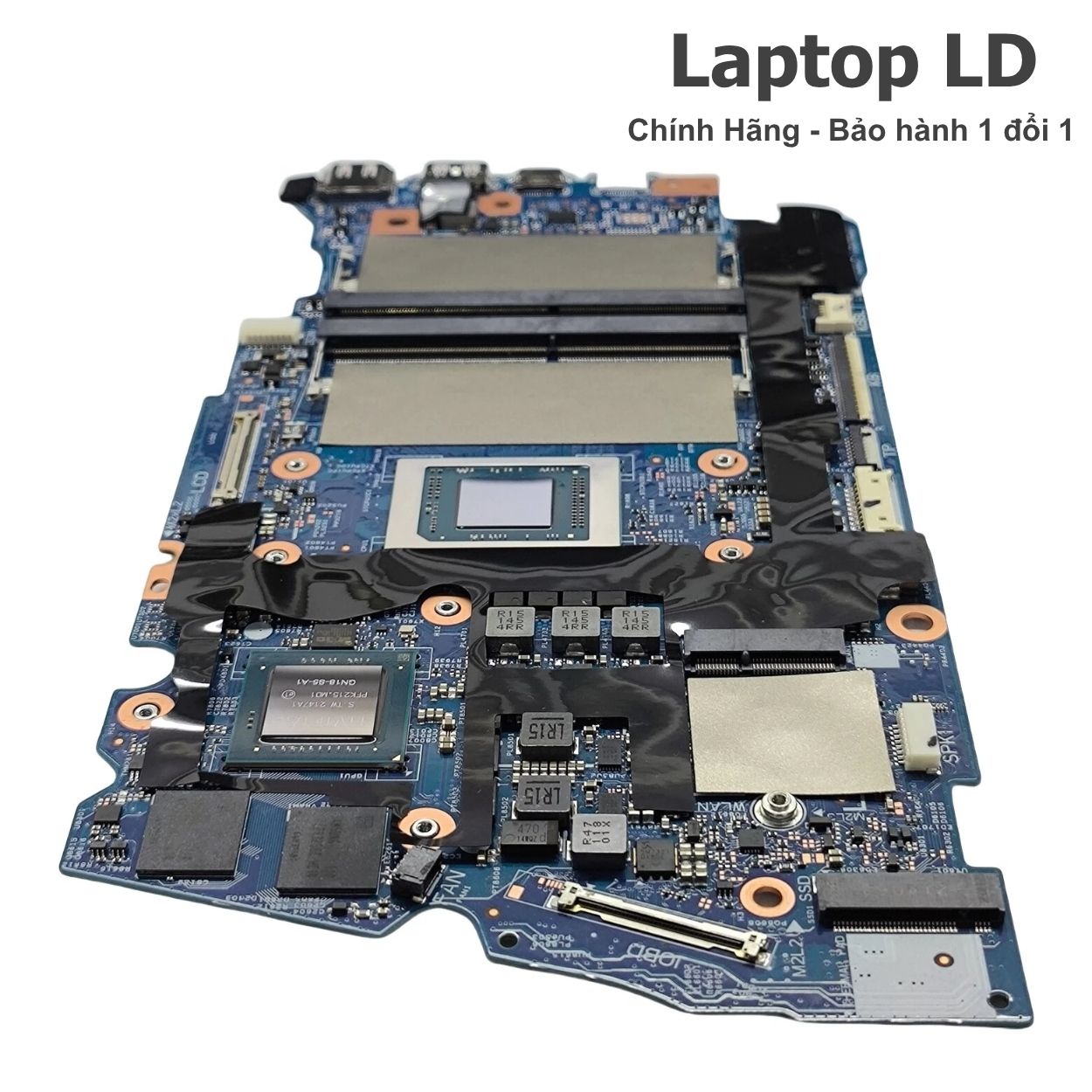

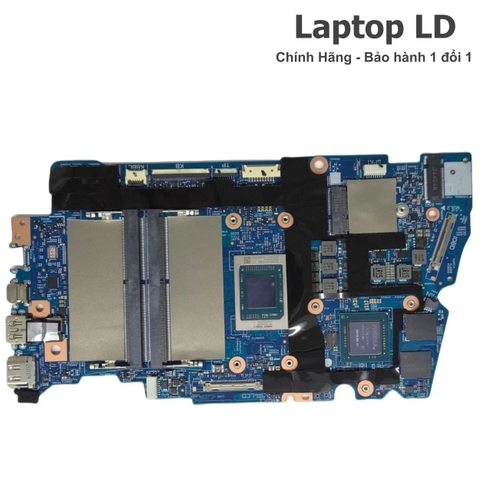

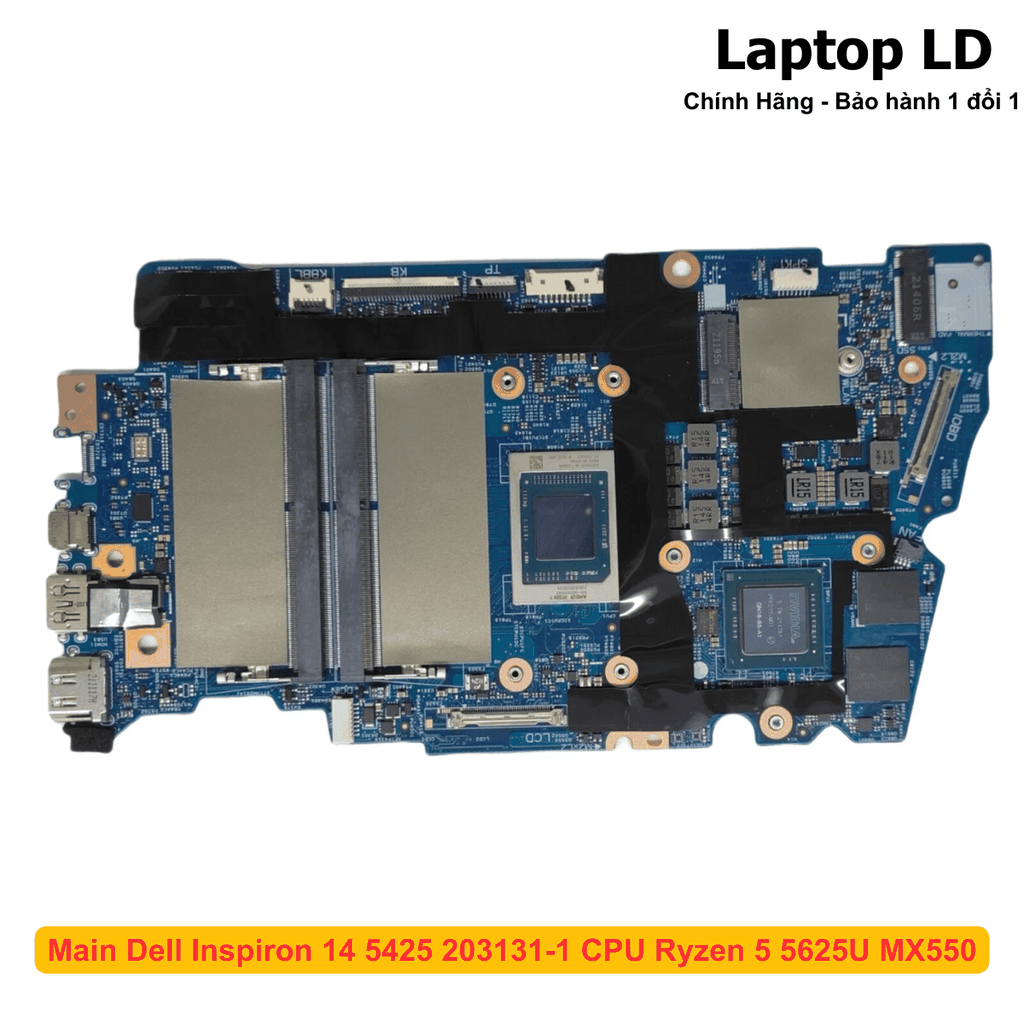

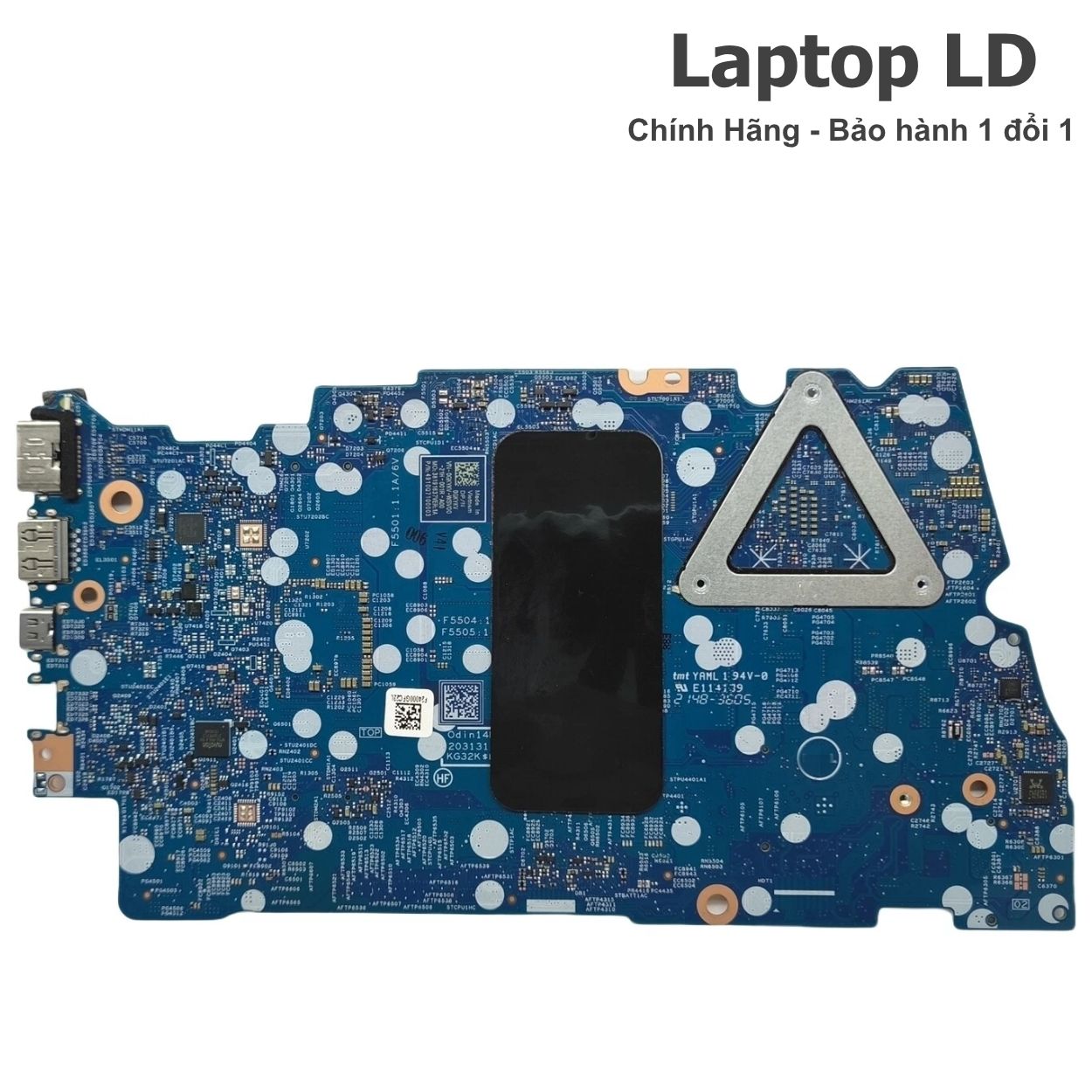

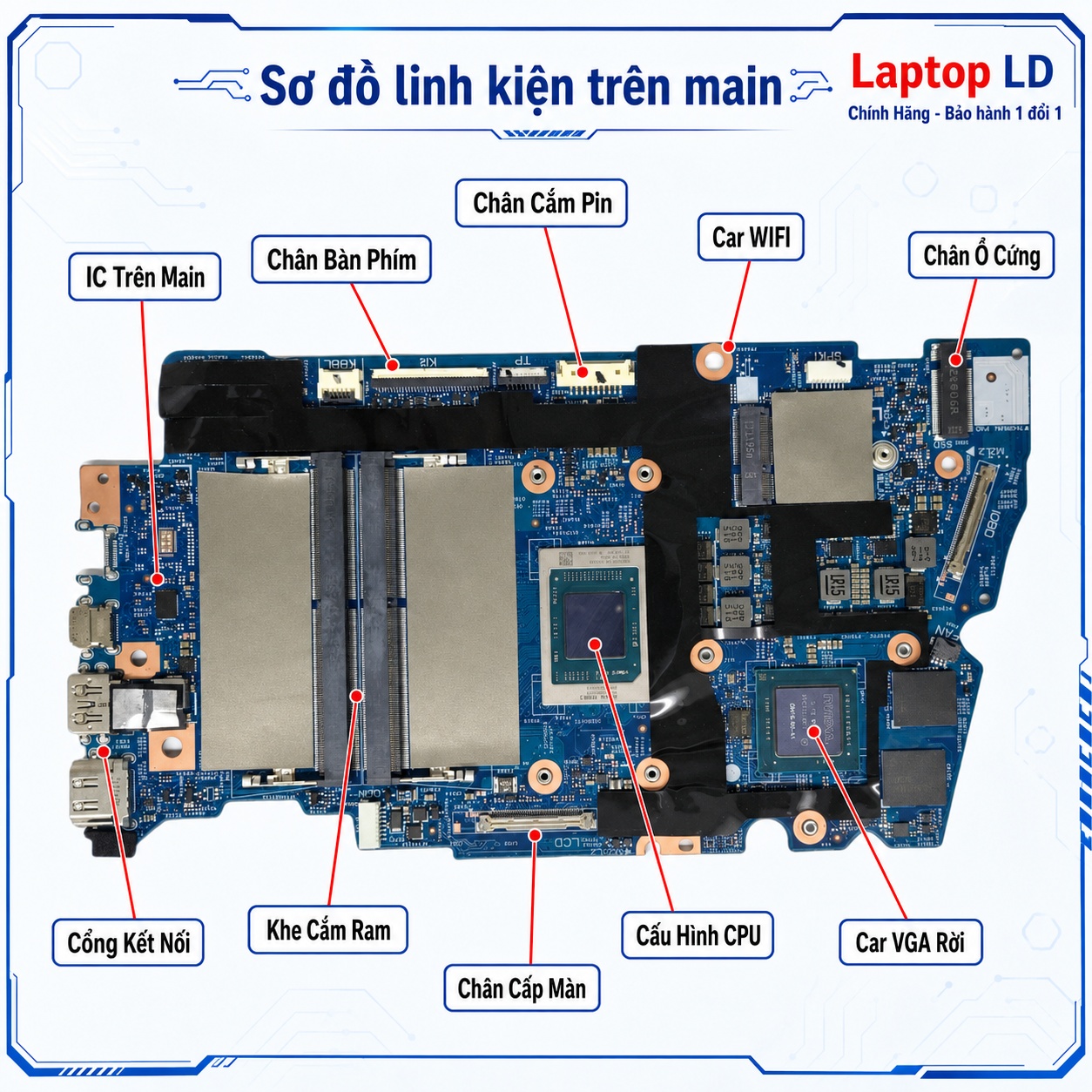

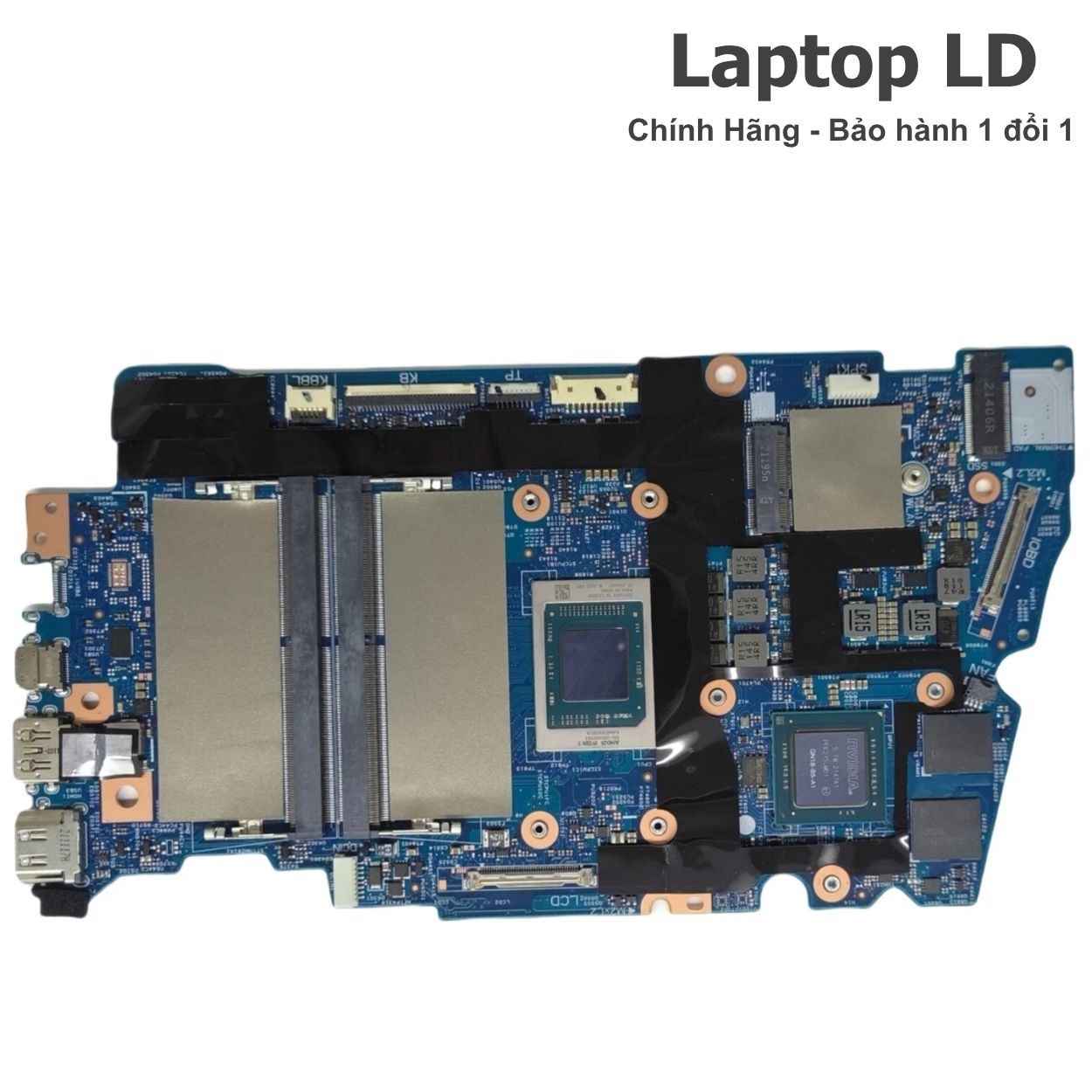

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 14 5425 Ryzen 5 5625U 203131-1
Ảnh vị trí linh kiện giúp nhận biết CPU Ryzen 5 5625U, GPU NVIDIA GeForce MX550 và VRAM GDDR6, hai khe RAM DDR4 SO-DIMM, khe SSD M.2 2230/2280, khe Wi-Fi, mạch nguồn DC-in, USB-C, HDMI và các đầu cáp quan trọng trên bo mạch.
DDR4, SSD M.2 và cụm cổng trên main Dell Inspiron 14 5425 board 203131-1
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng board 203131-1 Ryzen 5 5625U MX550 2GB và tránh nhầm với bản Ryzen 7, bản UMA hoặc bo mạch khác Dell DP/N, khách nên gửi đủ ảnh và mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell Inspiron 14 5425 và Service Tag nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ mã PCB 203131-1 và tem Dell DP/N trên main thực tế.
- Ảnh khu vực CPU Ryzen 5 5625U, GPU MX550, các chip VRAM và hai khe RAM.
- Ảnh khe SSD M.2, card Wi-Fi, cổng DC-in, USB-C, HDMI, USB-A và khe SD.
- Ảnh đầu cáp màn hình, pin, quạt, bàn phím, touchpad, loa và bo I/O nếu có.
- Mô tả lỗi thực tế: không nguồn, không sạc, mất hình, lỗi MX550, treo logo, không nhận RAM/SSD, mất USB-C/HDMI hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng bản Ryzen 5 5625U và đúng board 203131-1.
- Phân biệt main DIS có GeForce MX550 2GB với main UMA chỉ dùng Radeon tích hợp.
- Tránh nhầm Ryzen 5 5625U với Ryzen 7 5825U.
- Đối chiếu đúng Dell DP/N, layout cổng, tản nhiệt và vị trí GPU/VRAM.
- Nhận diện lỗi nằm ở main, sạc 65W, pin, RAM, SSD, màn hình, card Wi-Fi hay cụm I/O.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Inspiron 14 5425 Ryzen 5 5625U 203131-1 được báo theo đúng Dell DP/N, cấu hình MX550 2GB, tình trạng bo mạch, linh kiện đi kèm và gói bảo hành. Giá và tồn kho cần xác nhận theo hàng thực tế tại thời điểm đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được tháo lắp đúng quy trình, kiểm tra tản nhiệt, quạt, hai khe RAM, SSD, Wi-Fi, pin, màn hình, bàn phím, touchpad và các cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng main 203131-1 và máy không phát sinh lỗi phụ. Máy vào nước, cháy nguồn, lỗi GPU/VRAM hoặc từng sửa nhiều lần cần thêm thời gian kiểm tra.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Dell Inspiron 14 5425, CPU Ryzen 5 5625U, board 203131-1 và Dell DP/N thực tế.
- Kiểm tra nguồn DC-in 65W, USB-C, HDMI, USB-A, SD, RAM DDR4, SSD M.2, Wi-Fi, Bluetooth, camera, bàn phím, touchpad và nhiệt độ.
- Xác nhận bản MX550 2GB bằng chip GPU/VRAM trên main, không suy đoán chỉ theo tên máy.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Inspiron 14 5425 Ryzen 5 5625U 203131-1 dùng cho máy nào?
Dòng máy phù hợp
- Dell Inspiron 14 5425.
- CPU AMD Ryzen 5 5625U onboard, 6 nhân 12 luồng.
- Board number 203131-1.
- Bản đồ họa rời NVIDIA GeForce MX550 2GB GDDR6.
- RAM DDR4-3200 dùng 2 khe SO-DIMM, dung lượng hệ thống tối đa 32GB theo tài liệu Dell.
- Ổ cứng dùng một khe M.2 2230/2280 NVMe.
- Máy có hai USB-A, một USB-C Gen 2 hỗ trợ DisplayPort/Power Delivery, HDMI 1.4, jack audio và khe SD.
Không nên thay chéo khi chưa kiểm
- Không nhầm Ryzen 5 5625U với Ryzen 7 5825U.
- Không nhầm board DIS có MX550 với board UMA chỉ dùng AMD Radeon Graphics.
- Không đặt chỉ theo tên Inspiron 14 vì các đời 5420, 5425 và 5435 có layout khác nhau.
- Không chọn theo mỗi mã 203131-1 nếu chưa đối chiếu Dell DP/N và hình dạng main thực tế.
- Không nhầm RAM hàn onboard; dòng này dùng hai khe SO-DIMM tháo lắp được.
- Không nhầm SSD M.2 2230/2280 với máy có hai khe SSD.
- Không dùng tản nhiệt của bản UMA cho main có GPU MX550 nếu cấu trúc tản khác.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Board number | 203131-1. | Nhầm sang board UMA hoặc board đời Inspiron khác có hình gần giống. |
| Dell DP/N | Đối chiếu đúng tem DP/N trên main thực tế trước khi giao hoặc lắp. | Đặt theo mã PCB nhưng nhận main khác CPU, GPU hoặc layout linh kiện. |
| CPU | AMD Ryzen 5 5625U, 6 nhân 12 luồng, 2,3GHz đến 4,3GHz. | Nhầm sang Ryzen 7 5825U làm sai giá và cấu hình bo mạch. |
| GPU | NVIDIA GeForce MX550 2GB GDDR6; đồng thời có AMD Radeon Graphics tích hợp trong CPU. | Nhầm main DIS với main UMA, thiếu GPU/VRAM hoặc sai tản nhiệt. |
| RAM | 2 khe SO-DIMM DDR4-3200, tối đa 32GB theo cấu hình Dell. | Tưởng RAM hàn hoặc mua main thiếu socket/chân RAM. |
| SSD | 1 khe M.2 2230/2280 NVMe; ổ Gen4 chạy giới hạn theo băng thông PCIe Gen3 của hệ thống. | Tưởng có hai khe SSD hoặc chọn sai kích thước 2230/2280. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 2 hỗ trợ DP/PD, HDMI 1.4, jack 3,5mm, khe SD và cổng sạc tròn 4,5mm. | Nhầm sang dòng dùng HDMI khác hoặc không có khe SD. |
| Sạc | Adapter Dell 65W, 19,5V, đầu 4,5 x 2,9mm. | Dùng sạc thiếu công suất, sai đầu hoặc lỗi chân nhận diện adapter. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

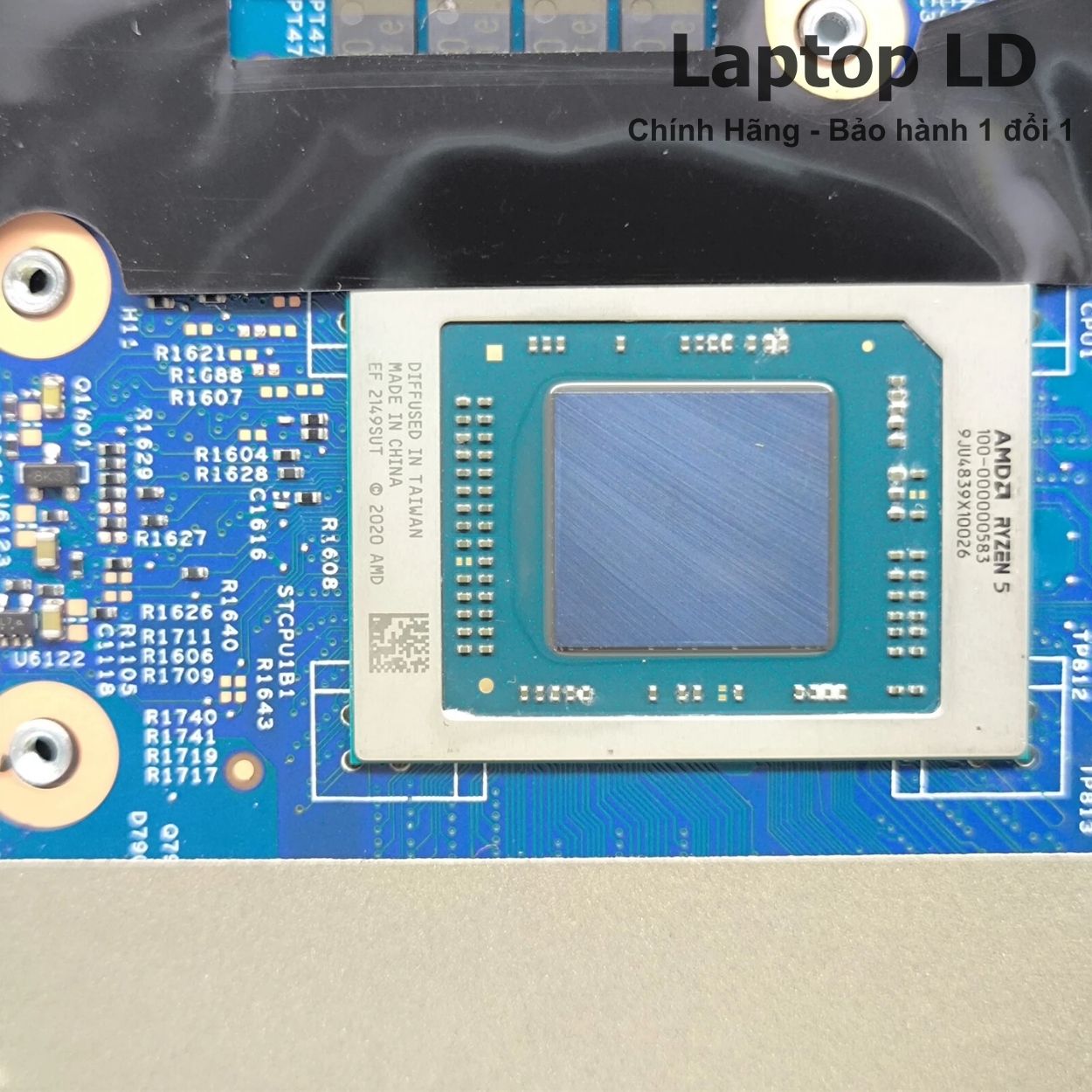

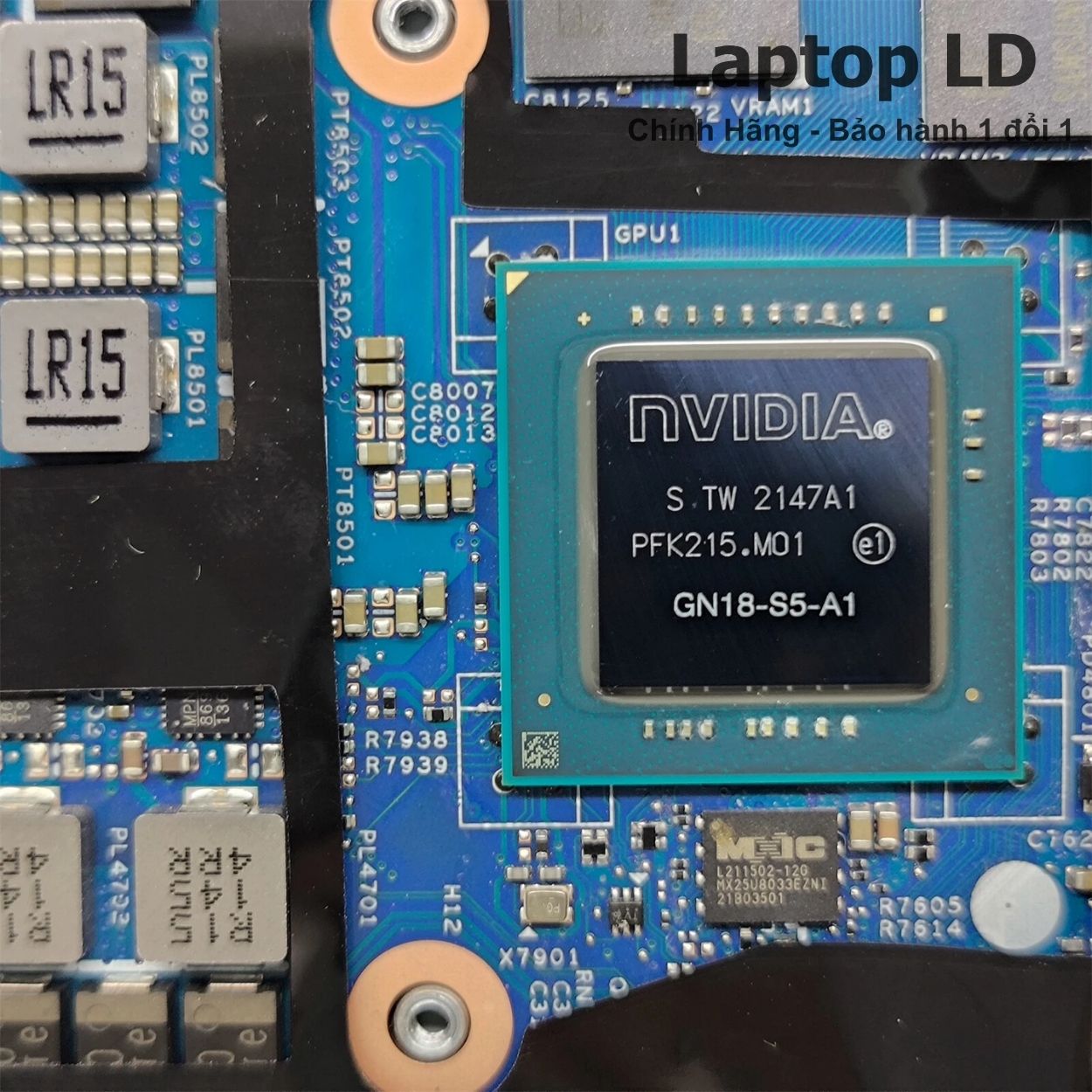

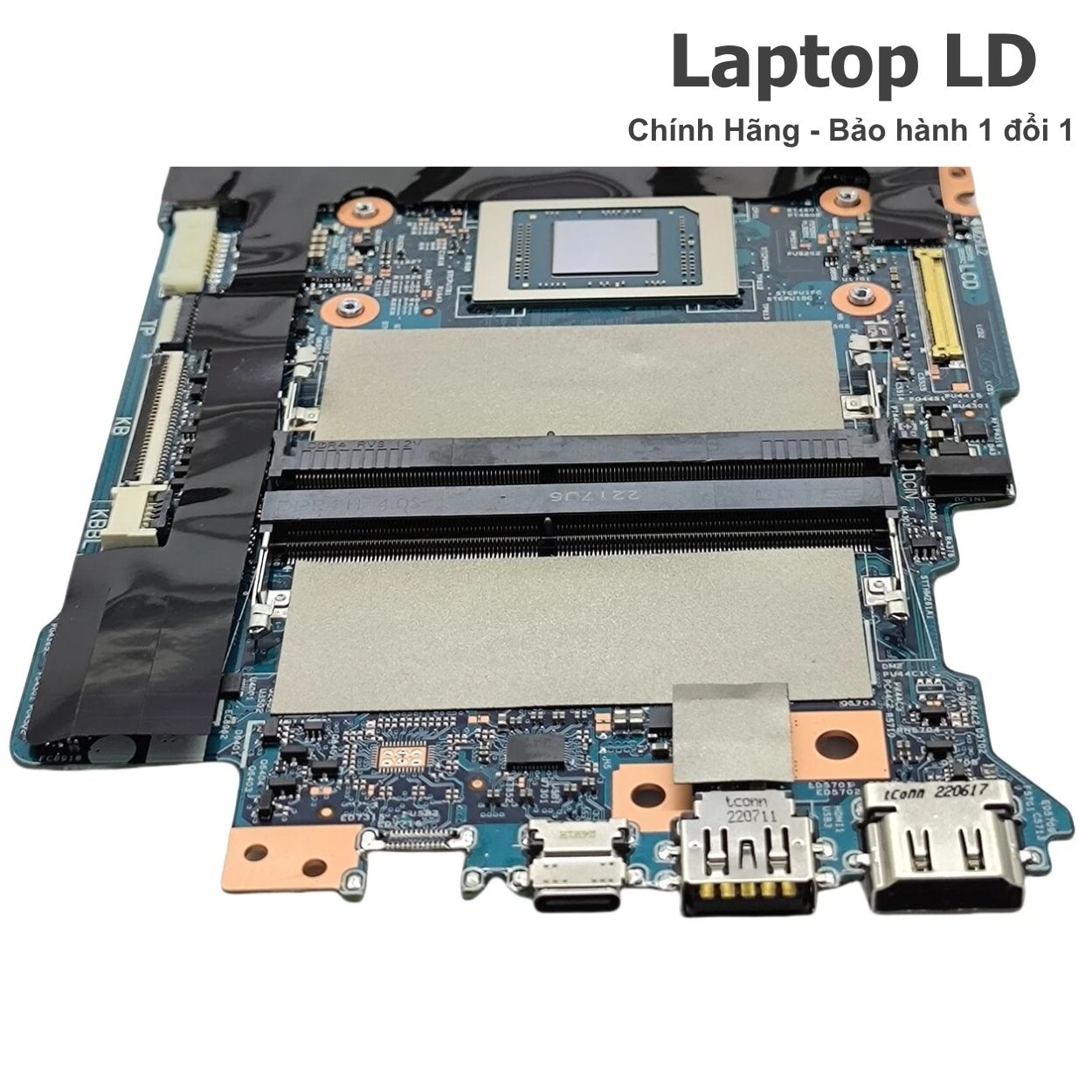

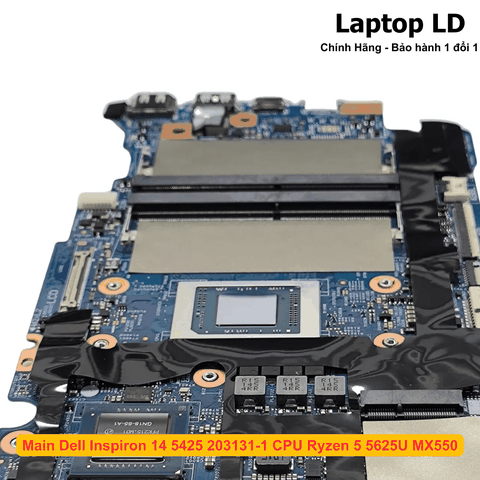

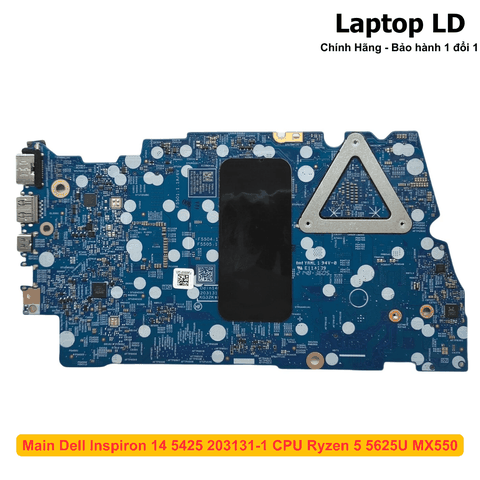

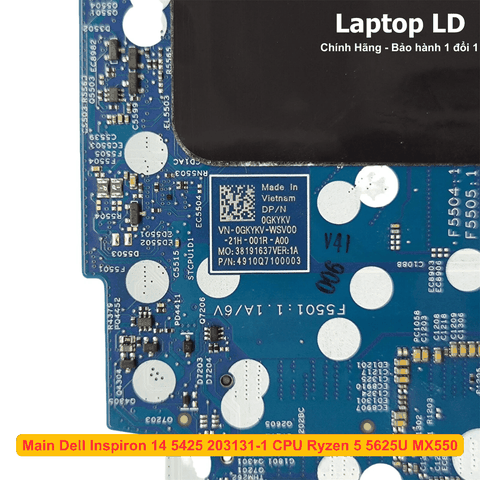

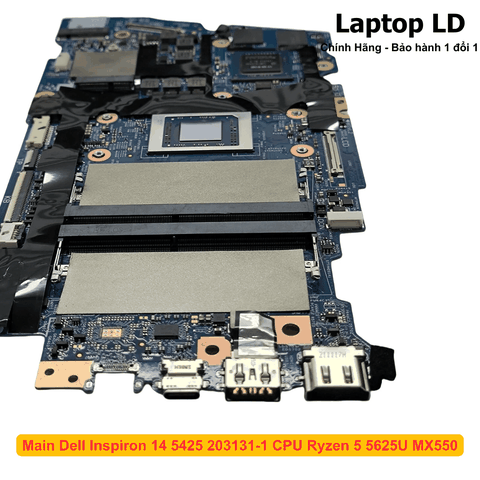

Ảnh chi tiết CPU, GPU, RAM, SSD và cụm cổng trên main Dell Inspiron 14 5425
Nhóm ảnh này giúp đối chiếu đúng CPU Ryzen 5 5625U, GPU MX550 2GB, các chip VRAM, hai khe SO-DIMM DDR4, khe SSD M.2 và bố trí cổng của board 203131-1.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 14 5425
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, đèn sạc không sáng hoặc chỉ nháy rồi tắt.
- Máy báo không nhận đúng công suất adapter Dell 65W.
- Cắm sạc có đèn nhưng pin không tăng hoặc máy tự tắt khi tải.
- Cổng DC-in lỏng, chập chờn hoặc chân nhận diện adapter lỗi.
- USB-C mất Power Delivery hoặc không xuất hình DisplayPort.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, GPU hoặc RAM.
Lỗi khởi động, RAM và SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Không nhận một hoặc cả hai khe RAM DDR4, báo mã đèn chẩn đoán bộ nhớ.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep, lỗi đường PCIe hoặc BIOS không nhận thiết bị.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi GPU, hình ảnh và ngoại vi
- Máy không nhận MX550, báo Code 43 hoặc chỉ chạy Radeon tích hợp.
- Sọc, nháy, treo hoặc tự tắt khi chạy ứng dụng dùng GPU rời.
- HDMI hoặc USB-C không xuất màn dù màn trong vẫn hoạt động.
- USB-A, khe SD, audio, camera, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth chập chờn do card, nguồn card hoặc đường tín hiệu.
- Máy vào nước gây oxy hóa vùng DC-in, USB-C, GPU/VRAM hoặc bo I/O.
Nên sửa hay thay bo mạch Dell Inspiron 14 5425?
Board 203131-1 tích hợp CPU Ryzen 5 5625U và GPU MX550 nên cần tách rõ lỗi adapter, pin, RAM, SSD, màn hình, cáp, bo I/O, GPU/VRAM và nguồn chính trước khi quyết định.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng DC-in, USB-C, HDMI, USB-A, khe SD hoặc linh kiện bảo vệ.
- BIOS lỗi có thể nạp lại, CPU và GPU chưa có dấu hiệu hỏng vật lý.
- Không nhận RAM do socket, tiếp xúc hoặc nguồn RAM.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện đường PCIe.
- Lỗi màn hình do đầu cáp eDP, nguồn panel hoặc tiếp xúc chân cáp.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU hoặc nguồn lõi không khởi tạo, chập nặng hay mất ổn định khi tải.
- GPU MX550 hoặc nhiều chip VRAM lỗi, treo lặp lại sau sửa.
- Chập lan từ nguồn adapter sang nhiều tầng nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải CPU/GPU.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số của main Dell Inspiron 14 5425 CPU Ryzen 5 5625U board 203131-1 và các thành phần liên quan trực tiếp đến khả năng tương thích.
| Tên sản phẩm | Main Dell Inspiron 14 5425 CPU AMD Ryzen 5 5625U NVIDIA GeForce MX550 2GB board 203131-1 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 14 5425; cần đối chiếu Service Tag, Dell DP/N và ảnh main thực tế |
| Dell DP/N | Chưa khóa theo yêu cầu đầu vào; bắt buộc đối chiếu tem DP/N trên main thực tế trước khi giao hoặc lắp |
| Board number | 203131-1 |
| CPU | AMD Ryzen 5 5625U onboard, kiến trúc Zen 3, 6 nhân 12 luồng, xung cơ bản 2,3GHz, Boost tối đa 4,3GHz, 16MB L3, socket FP6 |
| GPU / VGA | AMD Radeon Graphics tích hợp trong CPU và NVIDIA GeForce MX550 2GB GDDR6 rời trên board 203131-1; cần đối chiếu chip GPU/VRAM trên ảnh main |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, tối đa 32GB theo tài liệu Dell; hỗ trợ cấu hình một hoặc hai thanh |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 NVMe; SSD PCIe Gen4 tương thích nhưng hiệu năng bị giới hạn ở băng thông PCIe Gen3 x4 của hệ thống; dung lượng hãng tới 2TB với M.2 2280 |
| Cổng/khe trên main | Hai khe SO-DIMM, một khe SSD M.2 2230/2280, một khe Wi-Fi M.2 2230, đầu pin, đầu màn hình, đầu bàn phím, touchpad, loa, quạt và các đầu nối bo phụ theo layout thực tế |
| Cổng ngoài của máy | 2 USB 3.2 Gen 1 Type-A, 1 USB 3.2 Gen 2 Type-C hỗ trợ DisplayPort và Power Delivery, 1 HDMI 1.4, 1 jack tai nghe/mic 3,5mm, 1 khe SD và 1 cổng sạc tròn 4,5 x 2,9mm |
| Màn hình máy tương thích | 14 inch WVA tỷ lệ 16:10; cấu hình FHD+ 1920x1200 60Hz hoặc 2.2K 2240x1400 60Hz tùy máy, có bản FHD+ cảm ứng |
| Mạng và kết nối | Card Wi-Fi M.2 rời; tùy cấu hình dùng Realtek RTL8822CE, MediaTek MT7921 hoặc Qualcomm WCN6856-DBS; Bluetooth 5.0 hoặc 5.2 |
| Sạc | Adapter Dell 65W, 19,5V 3,34A, đầu tròn 4,5 x 2,9mm; cổng USB-C hỗ trợ Power Delivery theo thiết kế máy |
| Pin | Dòng máy hỗ trợ pin polymer 4 cell 54Wh hoặc 64Wh tùy cấu hình |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter 65W, cổng DC-in, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử sạc Dell đúng chuẩn, kiểm chân nhận diện, ngắt pin, đo dòng chờ và các cuộn nguồn. |
| Báo không nhận adapter hoặc sạc chậm | Sạc/cáp hỏng, chân kim nhận diện, cổng DC-in hoặc mạch nhận diện adapter. | Thử adapter Dell 65W tốt, kiểm BIOS báo công suất và đo đường nhận diện. |
| USB-C không xuất hình hoặc không PD | Cáp, dock, cổng, IC bảo vệ, controller hoặc đường DisplayPort/PD. | Thử cáp/dock chuẩn, kiểm nhận thiết bị, đo nguồn cổng và so sánh với HDMI. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU/GPU hoặc thiết bị ngoại vi. | Thử từng thanh RAM, tháo SSD, reset BIOS và theo dõi mã đèn chẩn đoán Dell. |
| Không nhận RAM | Thanh RAM, socket SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Thử RAM DDR4-3200 tốt từng khe, vệ sinh tiếp xúc và đo nguồn RAM. |
| Không nhận SSD M.2 | SSD lỗi, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn đúng kích thước, đo nguồn socket và kiểm nhận trong BIOS. |
| Không nhận MX550 hoặc Code 43 | Driver, BIOS, nguồn GPU, chip GPU, VRAM hoặc đường PCIe. | Cài driver chuẩn, kiểm BIOS/Device Manager, đo nguồn GPU/VRAM và chạy test tải có kiểm soát. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, RAM, BIOS, iGPU hoặc GPU rời. | Thử HDMI/USB-C, kiểm đèn nền, cáp màn, RAM và tín hiệu khởi tạo. |
| Máy vào nước | Oxy hóa DC-in, USB-C, GPU/VRAM, RAM, bo I/O hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn lại. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn 65W, RAM DDR4, SSD M.2, GPU MX550, màn hình, HDMI, USB-C, USB-A, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, hình ảnh, GPU, RAM, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin, RAM DDR4, SSD M.2, BIOS, màn hình, GPU MX550, bo I/O và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Dell Inspiron 14 5425, CPU Ryzen 5 5625U, board 203131-1, GPU MX550 2GB và Dell DP/N trên tem.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành trước khi thực hiện.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản nhiệt đúng thứ tự, vệ sinh và tra keo, lắp main, kiểm cáp, chạy test CPU, RAM, SSD, GPU, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter Dell đúng công suất cùng thiết bị USB-C phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch 203131-1 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 14 5425 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc không phù hợp, cong gãy cổng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main Dell Inspiron 14 5425 có CPU, GPU, VRAM và nhiều cổng mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ socket RAM/cổng và hộp cứng chống cong bo khi vận chuyển.
Câu hỏi thường gặp
Main 203131-1 dùng cho model nào?
Main được dùng cho Dell Inspiron 14 5425. Trước khi lắp cần đối chiếu đúng CPU Ryzen 5 5625U, GPU MX550 2GB, Dell DP/N và layout bo mạch thực tế.
Ryzen 5 5625U có bao nhiêu nhân và luồng?
AMD Ryzen 5 5625U có 6 nhân, 12 luồng, xung cơ bản 2,3GHz, Boost tối đa 4,3GHz và 16MB bộ nhớ đệm L3.
Main này có VGA rời không?
Có. Board 203131-1 được nhận diện là bản DIS dùng NVIDIA GeForce MX550 2GB GDDR6, đồng thời CPU vẫn có AMD Radeon Graphics tích hợp. Cần xác nhận bằng chip GPU/VRAM trên ảnh main trước khi giao.
RAM có nâng cấp được không?
Có. Inspiron 14 5425 dùng hai khe SO-DIMM DDR4-3200, hỗ trợ tối đa 32GB theo tài liệu Dell.
Dell Inspiron 14 5425 dùng SSD nào?
Máy dùng một SSD M.2 NVMe kích thước 2230 hoặc 2280. SSD Gen4 tương thích nhưng chạy theo băng thông PCIe Gen3 x4 của hệ thống.
Máy có USB-C xuất hình và sạc không?
Cổng USB-C 3.2 Gen 2 hỗ trợ DisplayPort và Power Delivery. Sạc chuẩn đi kèm của máy vẫn là adapter Dell 65W đầu tròn 4,5 x 2,9mm.
Máy có HDMI và khe thẻ SD không?
Có. Inspiron 14 5425 có một cổng HDMI 1.4 và một khe đọc thẻ SD.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp SSD lỗi, mã hóa BitLocker hoặc hệ điều hành yêu cầu khóa khôi phục cần xử lý riêng.
Có thể thay main UMA sang main MX550 không?
Không nên thay chéo khi chưa kiểm tản nhiệt, cáp, BIOS, nguồn và Dell DP/N. Bản MX550 có GPU/VRAM và cấu trúc tản nhiệt khác bản UMA.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
