Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Inspiron 14 5420 / Inspiron 16 5620
- Mã main
- ODIN N ADL DDR5 UMA MB 213265-1 · Dell DP/N 0MXHG1 / MXHG1 · 213265-1 · DDR5 UMA platform
- CPU
- Intel Core i5-1240P · 12 nhân / 16 luồng · tối đa 4.4 GHz · 12 MB cache
- GPU / VGA
- Intel UHD Graphics tích hợp theo cấu hình Dell DDR5 i5-1240P
- RAM
- 8GB DDR5-4800 onboard + 1 khe DDR5 SO-DIMM · tối đa 24GB
- Lưu trữ
- 1 khe M.2 2230/2280 NVMe SSD trên nền Inspiron 5420/5620
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

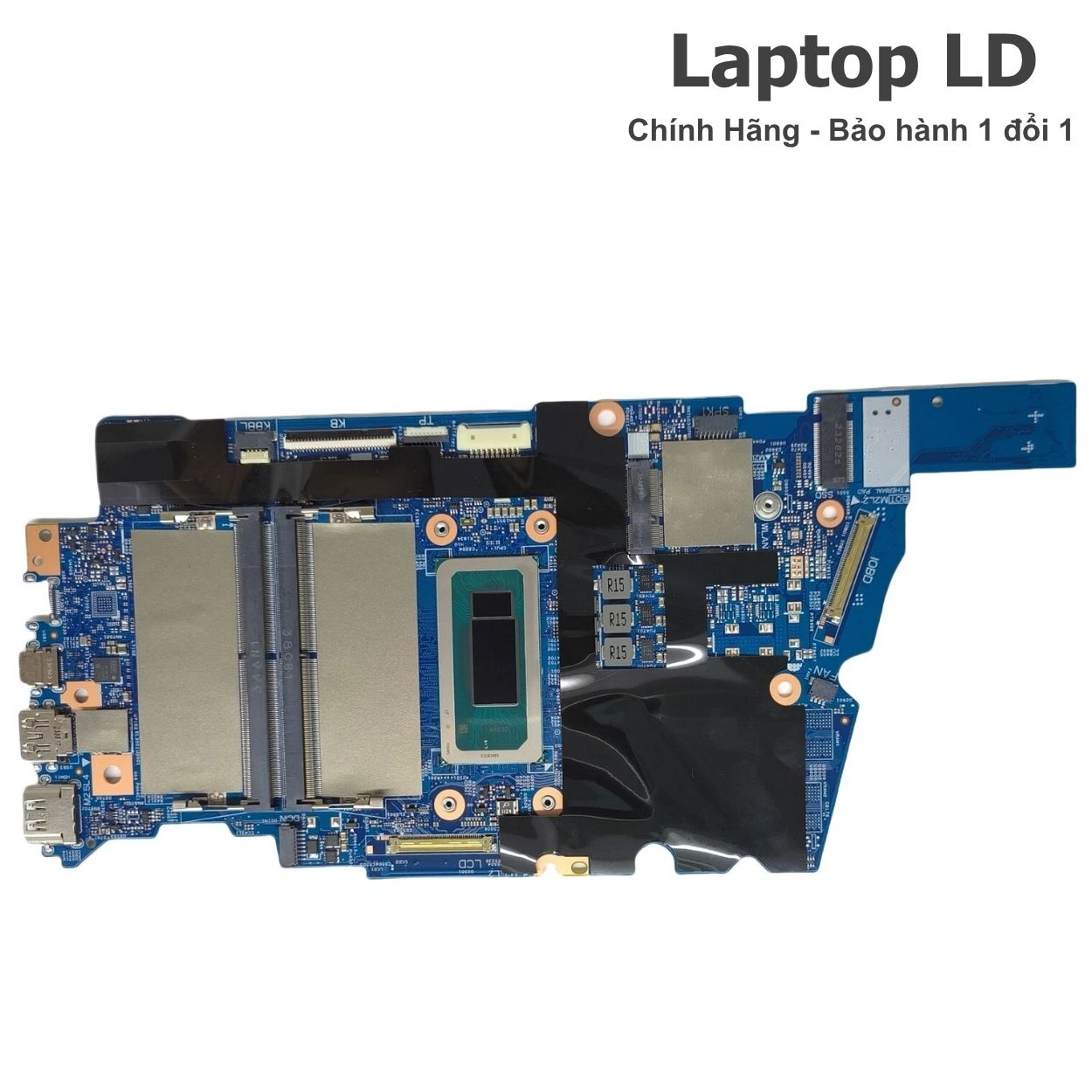

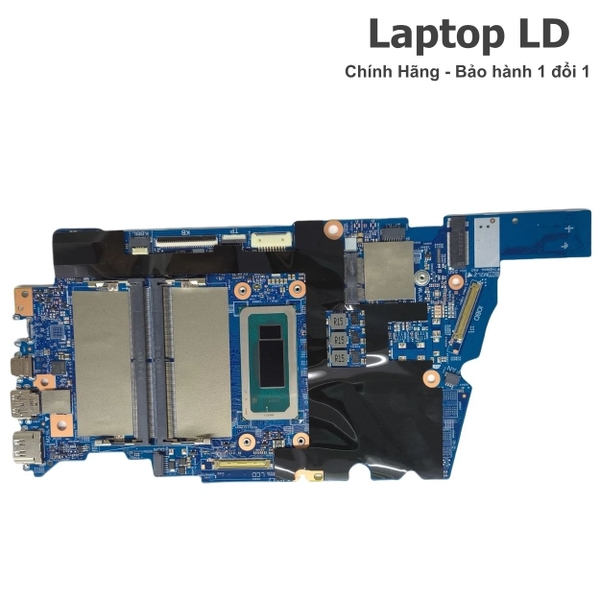

Main Dell Inspiron 14 5420 / Inspiron 16 5620 i5-1240P 213265-1
Mainboard nền ODIN N ADL DDR5 UMA MB 213265-1 dùng chung cho Dell Inspiron 14 5420 và Inspiron 16 5620, tích hợp Intel Core i5-1240P. Bản i5-1240P được đối chiếu với Dell DP/N 0MXHG1 / MXHG1; nền DDR5 có sẵn 8GB DDR5-4800 trên main và một khe SO-DIMM để nâng cấp.
Hỗ trợ trước khi mua: Bản trong bài là i5-1240P UMA, board 213265-1 DDR5, Dell DP/N 0MXHG1 / MXHG1. Laptop LD hỗ trợ đối chiếu DP/N, mã board, loại RAM DDR5 và bố trí cổng từ ảnh main cũ để xác nhận đúng biến thể trước khi giao.

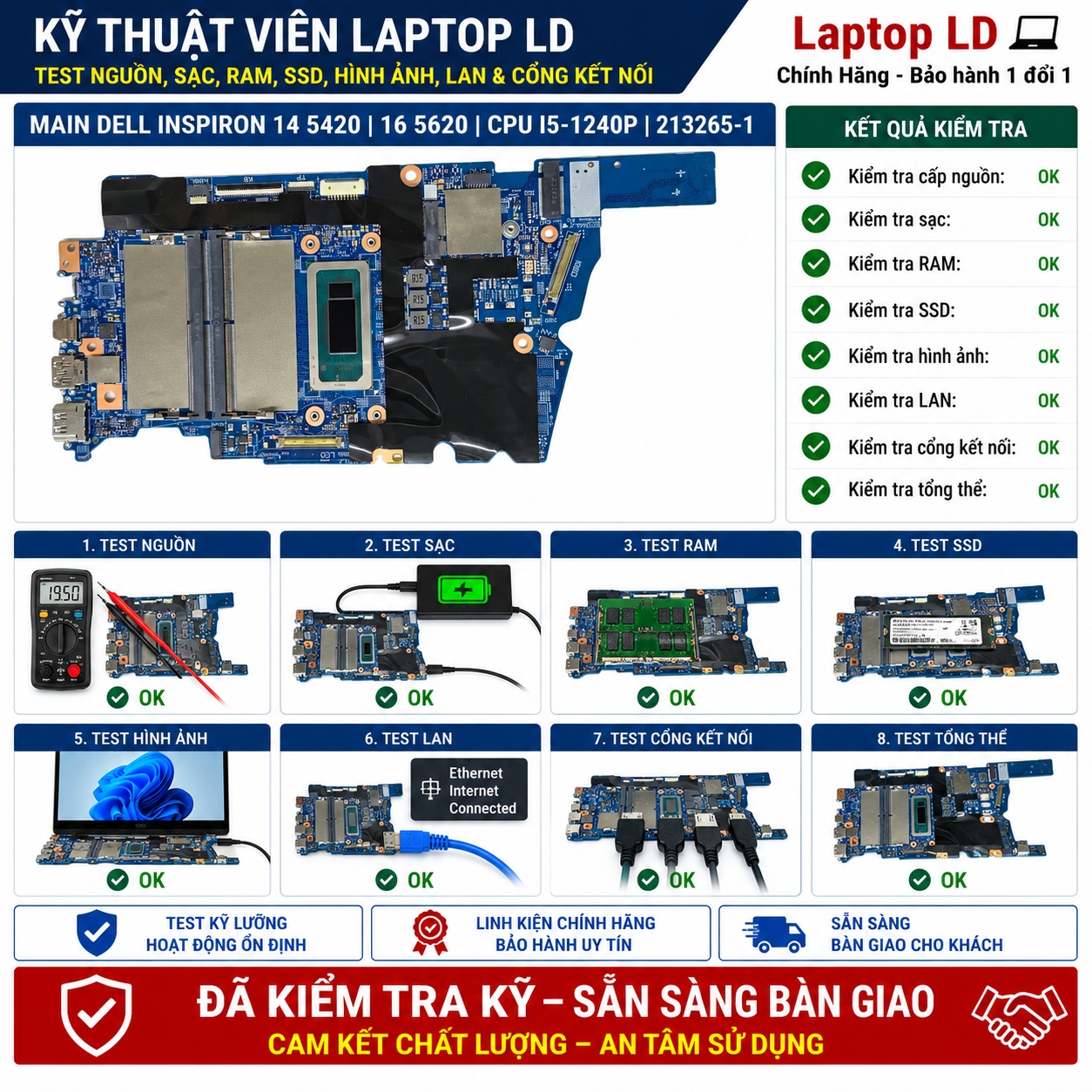

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Main 213265-1 là bản DDR5 UMA: 8GB DDR5-4800 tích hợp trên system board + 1 khe SO-DIMM, hỗ trợ tối đa 24GB. Inspiron 5420 và 5620 đều có USB-C hỗ trợ DisplayPort/Power Delivery, nhưng tốc độ cổng khác theo chassis: 5420 là USB 3.2 Gen 2, 5620 là USB 3.2 Gen 2x2.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Inspiron 14 5420 / Inspiron 16 5620
- Mã main / PCB
- ODIN N ADL DDR5 UMA MB 213265-1 · Dell DP/N 0MXHG1 / MXHG1
- CPU / SoC
- Intel Core i5-1240P · 12 nhân / 16 luồng · tối đa 4.4 GHz · 12 MB cache
- RAM / bộ nhớ
- 8GB DDR5-4800 onboard + 1 khe DDR5 SO-DIMM · tối đa 24GB
- GPU / VGA
- Intel UHD Graphics tích hợp theo cấu hình Dell DDR5 i5-1240P
- SSD / lưu trữ
- 1 khe M.2 2230/2280 NVMe SSD trên nền Inspiron 5420/5620

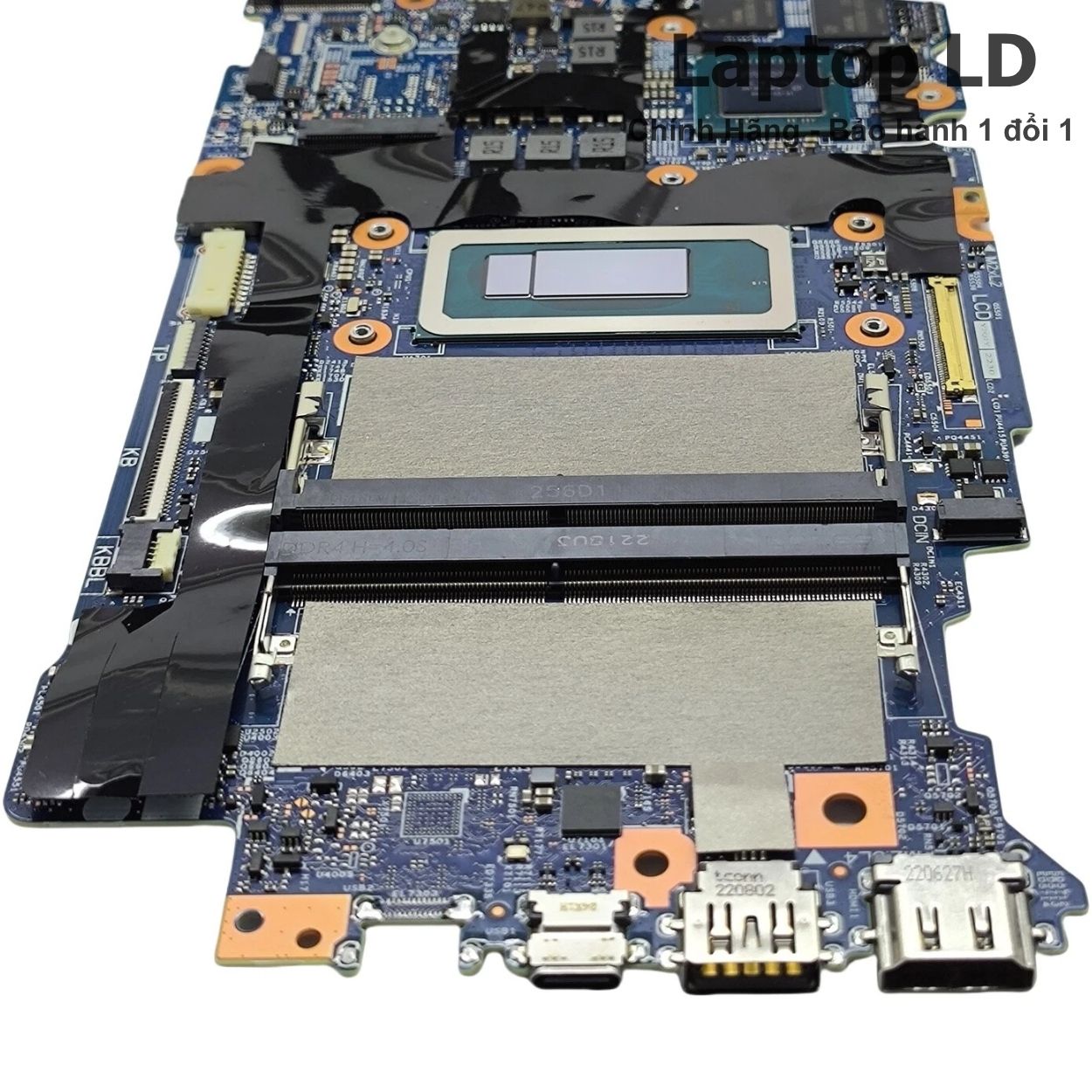

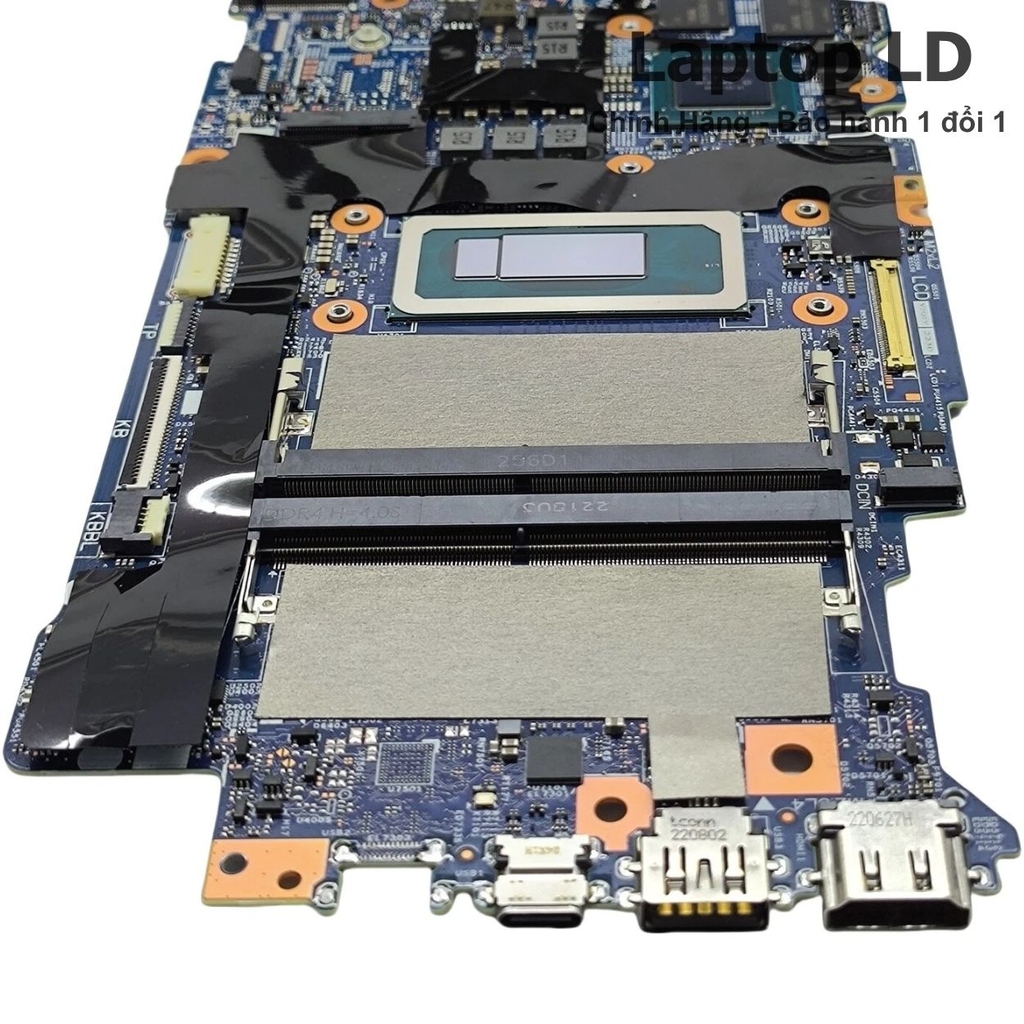

- Cổng ngoài
- Inspiron 5420: 2× USB-A 3.2 Gen 1, 1× USB-C 3.2 Gen 2 hỗ trợ DisplayPort/Power Delivery, HDMI 1.4, jack 3.5mm, DC-in; Inspiron 5620: 2× USB-A 3.2 Gen 1, 1× USB-C 3.2 Gen 2x2 hỗ trợ DisplayPort/Power Delivery, HDMI 1.4, SD card, jack 3.5mm, DC-in
- Không dây
- Intel AX201 Wi-Fi 6 hoặc Intel AX211 Wi-Fi 6E + Bluetooth 5.2
Thông số kỹ thuật bổ sung

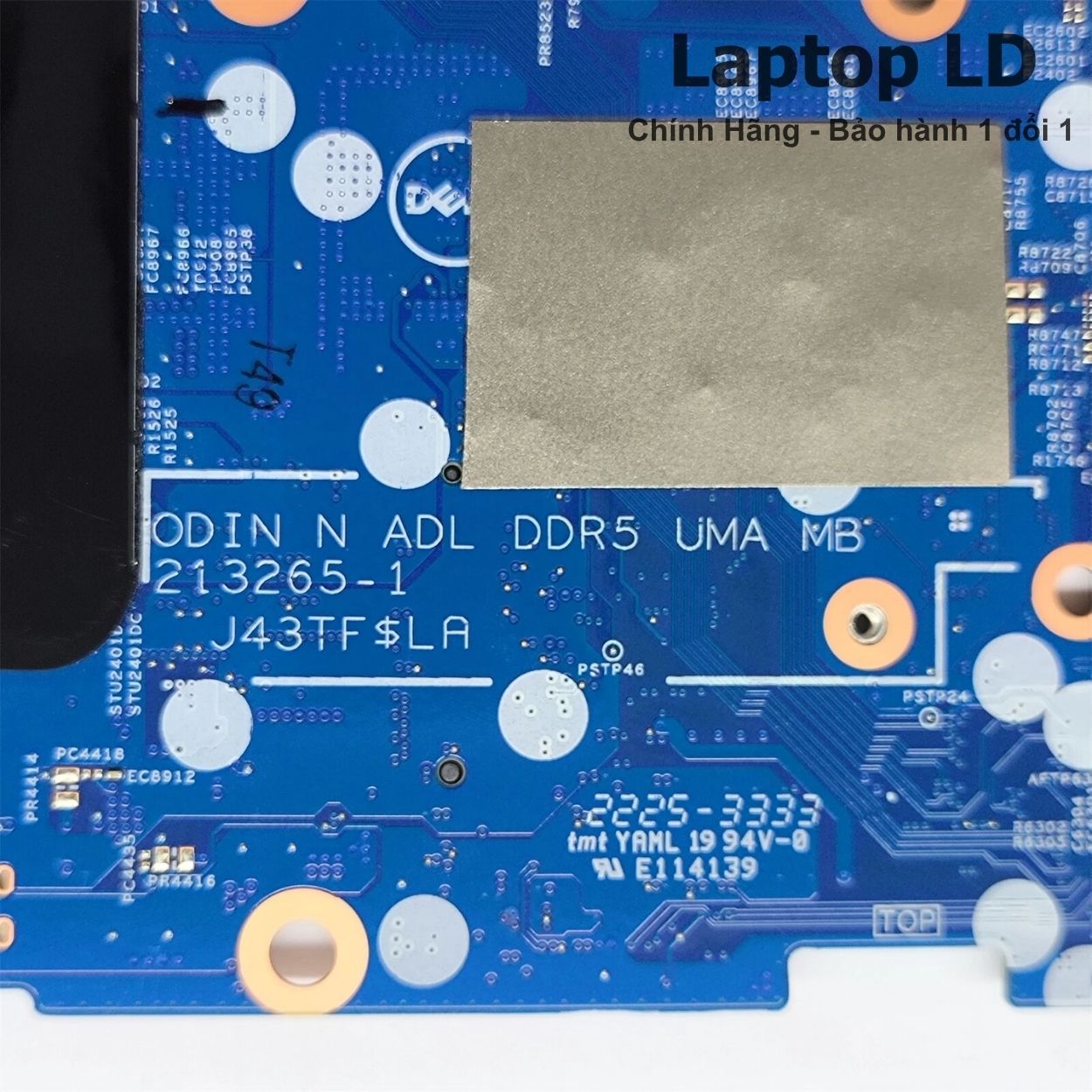

| Board revision | ODIN N ADL DDR5 UMA MB 213265-1 · nền Alder Lake-P DDR5 UMA |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 0MXHG1 / MXHG1 · i5-1240P · 213265-1 DDR5 UMA · dùng cho Inspiron 14 5420 / 16 5620 |
| Kết nối / I/O đặc trưng | Inspiron 5420 dùng USB-C 3.2 Gen 2 hỗ trợ DisplayPort và Power Delivery; Inspiron 5620 dùng USB-C 3.2 Gen 2x2 tối đa 20Gbps hỗ trợ DisplayPort 1.4 và Power Delivery. Cả hai có HDMI 1.4 và cổng nguồn DC. |
| BIOS / firmware | BIOS thuộc nền ODIN N ADL DDR5 UMA 213265-1 cho Inspiron 5420/5620. Khi nạp BIOS cần dùng đúng dump theo board 213265-1, Service Tag/model và cấu hình phần cứng thực tế. |
| Tản nhiệt / adapter | Dell công bố adapter 65W, 19.5V/3.34A, đầu tròn 4.5mm cho Inspiron 5620 và cùng nền nguồn trên 5420. Khi thay main cần lắp đúng heatsink/quạt của từng chassis và thay keo tản nhiệt tại CPU. |
| Ghi chú cấu hình | Board 213265-1 là nền DDR5 UMA, khác các board DDR4 hoặc dGPU của cùng model 5420/5620. Bản i5-1240P có 8GB DDR5 onboard và 1 khe SO-DIMM; Dell hỗ trợ 8GB, 16GB và 24GB trên nền DDR5 này. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core i5-1240P · DDR5 UMA | Intel Core i5-1240P · Intel UHD Graphics | 8GB DDR5-4800 onboard + 1 khe SO-DIMM · tối đa 24GB | Dell DP/N 0MXHG1 / MXHG1 · ODIN N ADL DDR5 UMA 213265-1 · đúng bản trong bài |
| Core i7-1260P · DDR5 UMA | Intel Core i7-1260P · Intel graphics tích hợp | Cùng nền 213265-1 nhưng CPU và Dell DP/N khác | Ví dụ DP/N 0KGV3C / KGV3C; không thay như cùng cấu hình i5-1240P chỉ vì cùng board code |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

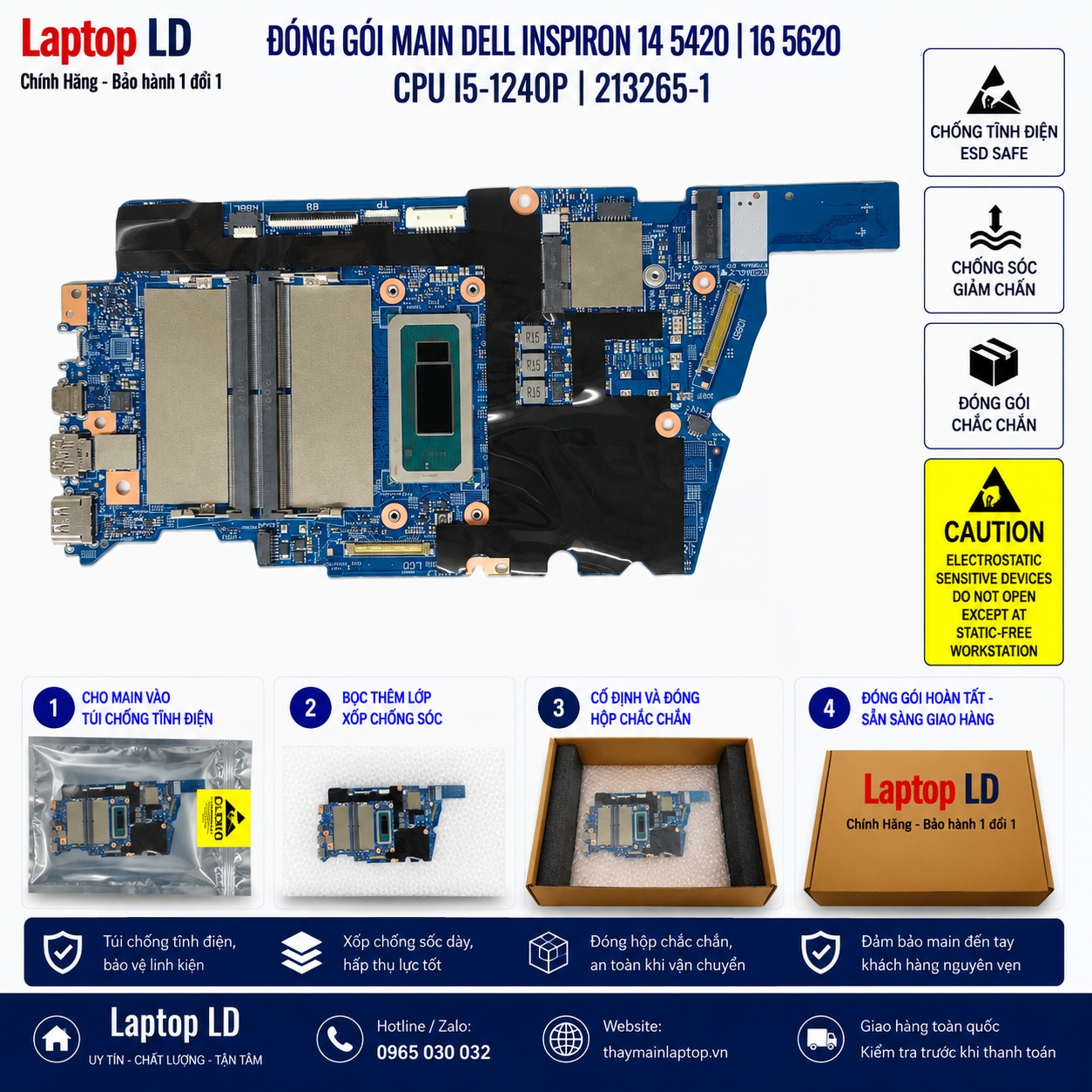

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận adapter | Adapter 65W, jack DC-in, pin, mạch sạc hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter 65W tốt, kiểm tra jack DC-in, cô lập pin rồi đo các đường nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM DDR5 onboard/SO-DIMM, màn hình/cáp màn hình hoặc khối CPU/iGPU có thể gây lỗi. | Thử SO-DIMM tốt, kiểm tra POST/BIOS, xuất hình qua HDMI/USB-C, kiểm tra màn hình/cáp rồi mới khoanh vùng main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | RAM DDR5 onboard/SO-DIMM, nhiệt độ CPU, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Chạy memory test và SSD test, kiểm tra riêng cấu hình 8GB onboard và SO-DIMM, theo dõi nhiệt độ rồi đánh giá nguồn nếu lỗi còn lặp lại. |
| USB-C không sạc thiết bị, không xuất hình hoặc mất dữ liệu | Cáp/thiết bị, cổng vật lý, mạch Power Delivery hoặc đường USB/DisplayPort trên main có thể là nguyên nhân. | Thử cáp và màn hình/thiết bị tốt; xác định đúng tốc độ cổng theo 5420 hoặc 5620 rồi kiểm tra chân cổng và mạch điều khiển trên main. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD M.2 2230/2280 tốt, kiểm tra socket và thermal shield, xác nhận BIOS nhận thiết bị rồi đo nguồn/tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Card AX201/AX211, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp card WLAN và anten, thử card tốt trước khi khoanh vùng socket hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. CPU i5-1240P và 8GB DDR5 onboard nằm trên main; khi chuyển board cần lắp lại đúng SO-DIMM, SSD, Wi-Fi, heatsink/quạt và kiểm tra kỹ cáp màn hình, bàn phím, touchpad, pin, USB-C, HDMI và DC-in.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Dell Inspiron 14 5420 / 16 5620 i5-1240P 213265-1
Main 213265-1 i5-1240P có dùng được cho cả Inspiron 14 5420 và Inspiron 16 5620 không?
Có đối với nền ODIN N ADL DDR5 UMA được đối chiếu. Dell DP/N 0MXHG1 / MXHG1 được các nguồn phụ tùng ghi nhận cho cả Inspiron 14 5420 và Inspiron 16 5620 với CPU i5-1240P.
Main 213265-1 có bao nhiêu RAM và có nâng cấp được không?
Nền DDR5 này có 8GB DDR5-4800 tích hợp trên system board và 1 khe SO-DIMM. Dell hỗ trợ 8GB, 16GB hoặc 24GB; cấu hình 16GB dùng thêm 1 thanh 8GB và chạy dual-channel.
USB-C trên Inspiron 5420 và 5620 có giống nhau không?
Đều hỗ trợ DisplayPort và Power Delivery, nhưng tốc độ khác theo chassis. Inspiron 5420 dùng USB 3.2 Gen 2, còn Inspiron 5620 dùng USB 3.2 Gen 2x2 tối đa 20Gbps.
Khi mua main có kèm RAM SO-DIMM, SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU i5-1240P, đồ họa tích hợp, 8GB DDR5 onboard và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM, SSD, card Wi-Fi/Bluetooth, quạt/heatsink, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
