Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS ROG Zephyrus S GX701GX / GX701GXR / GX701GXH
- Mã main
- GX701GX MAIN BOARD · Rev 1.7 / 2.1 · ASUS P/N 90NR02J0-R00021 / R00011
- CPU
- Intel Core i7-9750H
- GPU / VGA
- NVIDIA GeForce RTX 2080 Max-Q 8GB GDDR6
- RAM
- 16GB DDR4-2666 onboard + 1 khe SO-DIMM · tối đa 32GB
- Lưu trữ
- 1 khe M.2 2280 PCIe 3.0 x4 NVMe

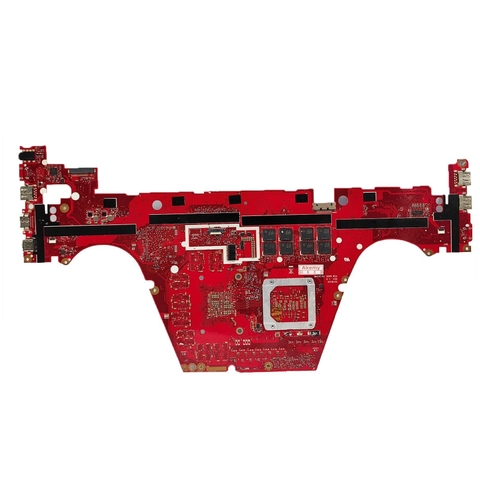

Main ASUS ROG Zephyrus S GX701GX / GX701GXR / GX701GXH | Core i7-9750H | RTX 2080 Max-Q 8GB
Mainboard ASUS ROG Zephyrus S GX701GX thế hệ 2019, tích hợp Intel Core i7-9750H và NVIDIA GeForce RTX 2080 Max-Q 8GB GDDR6. Bản main i7-9750H được xác minh với ASUS P/N 90NR02J0-R00021 hoặc 90NR02J0-R00011, có 16GB DDR4-2666 onboard và 1 khe SO-DIMM.

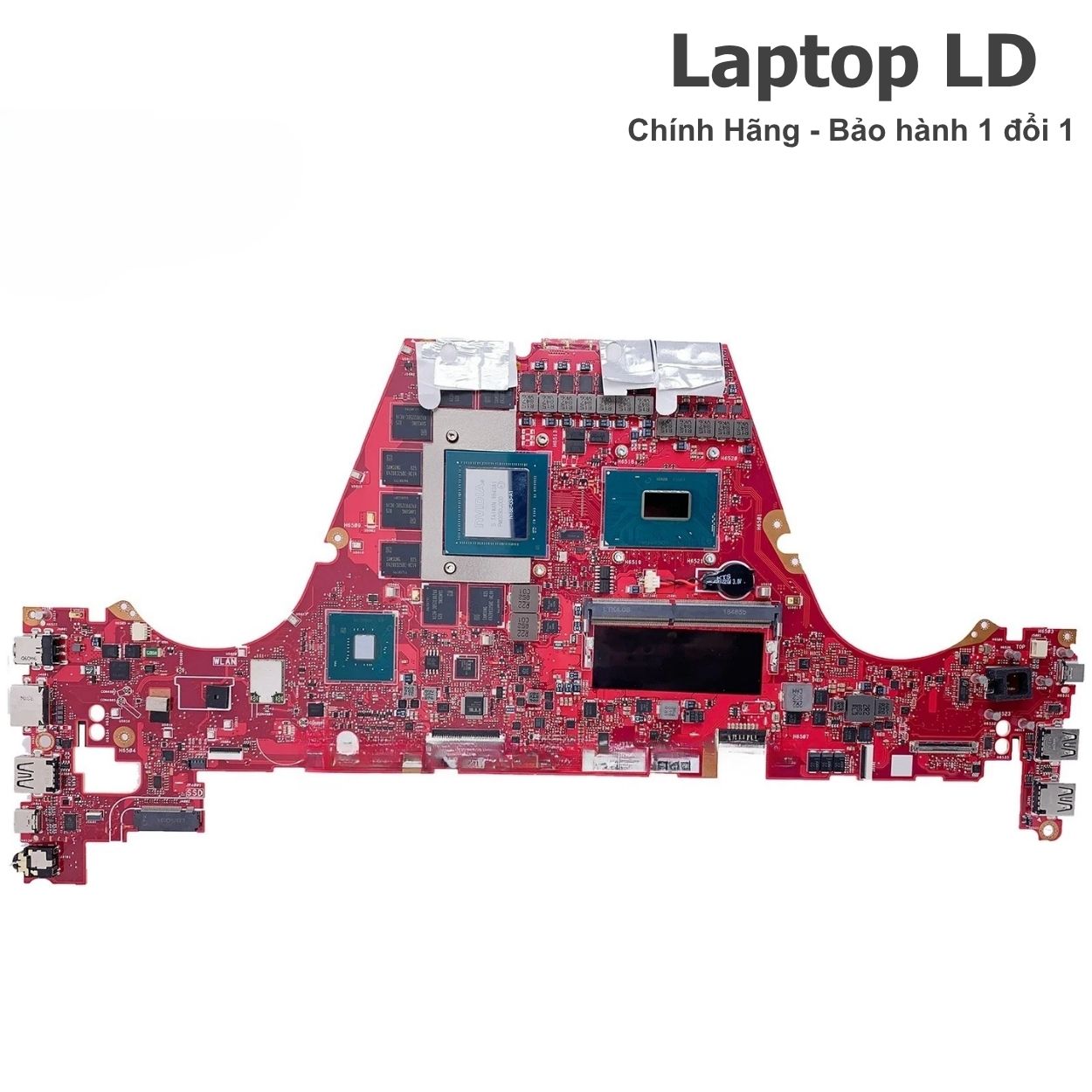

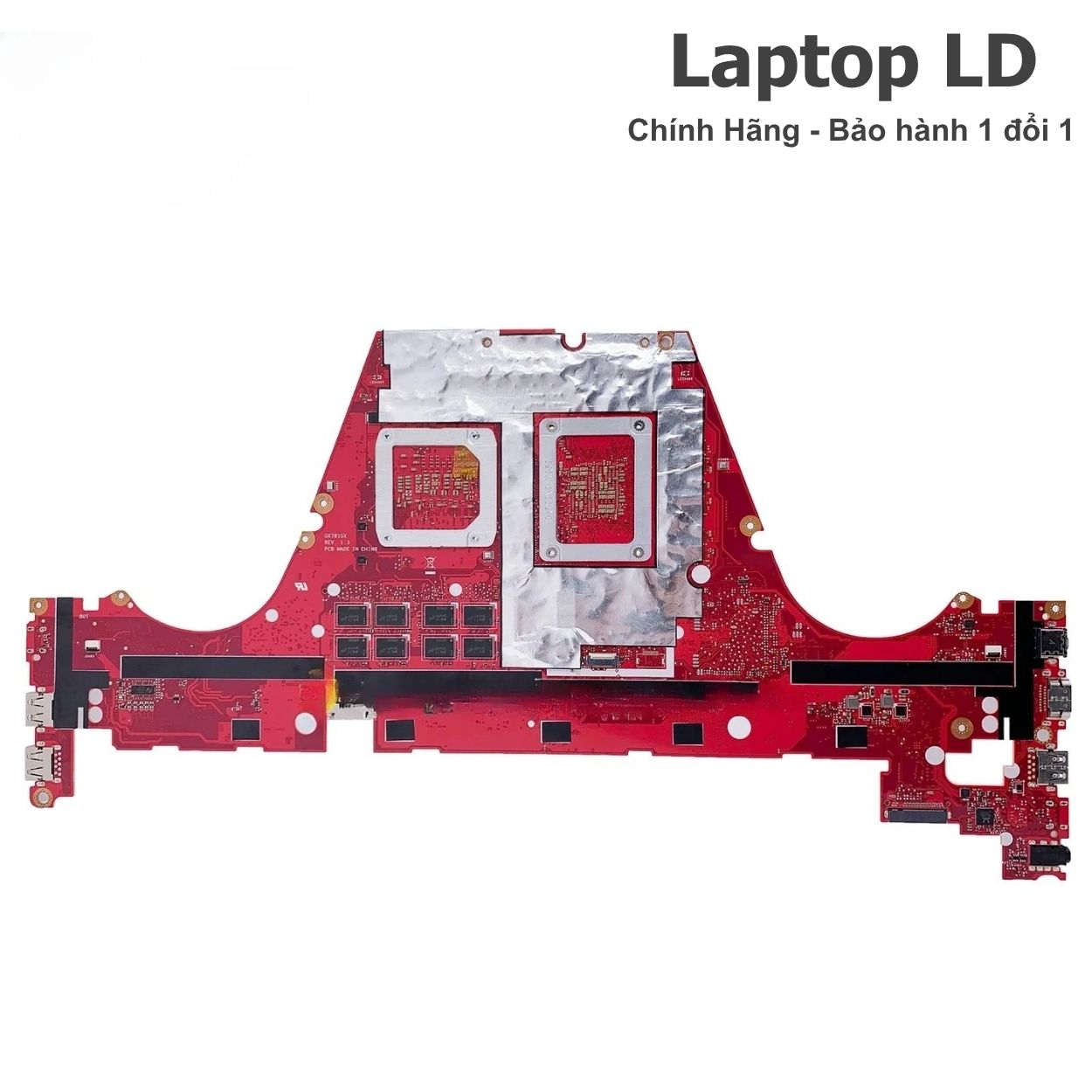

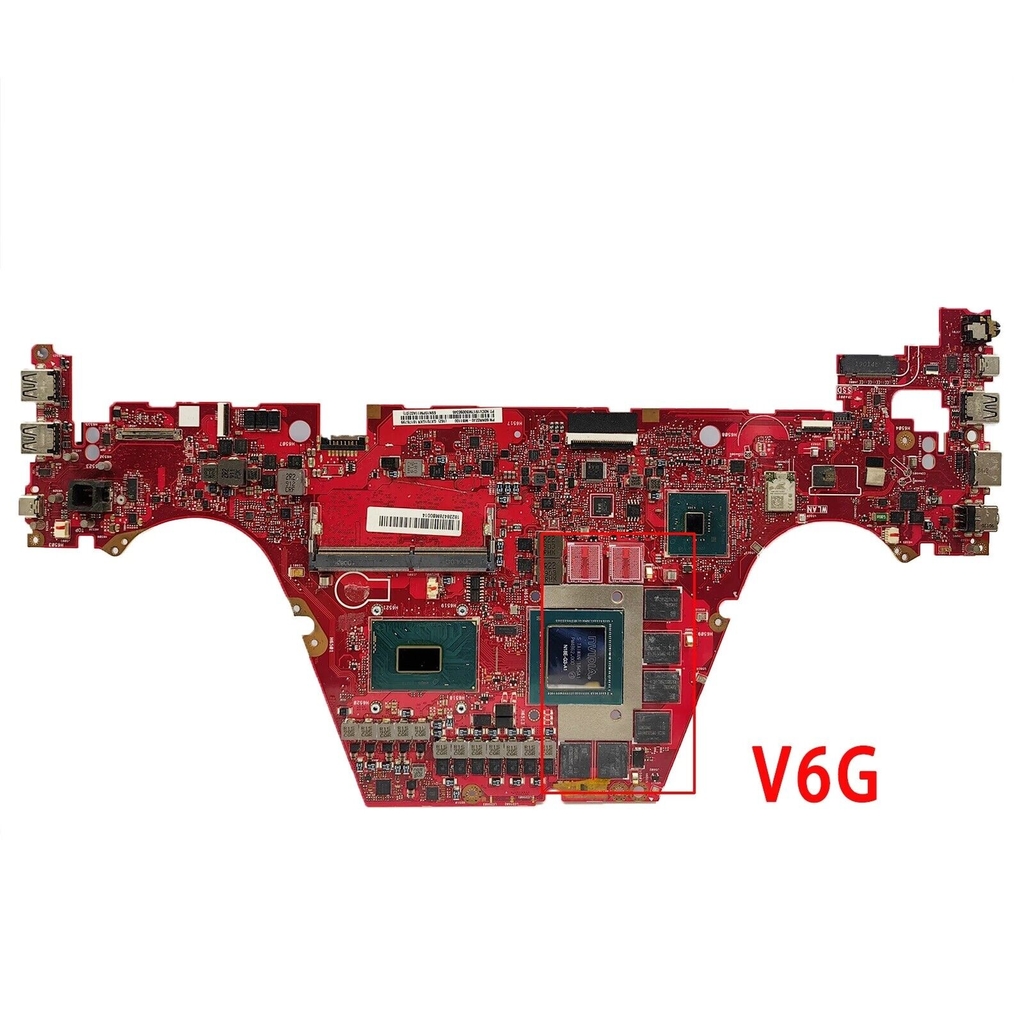

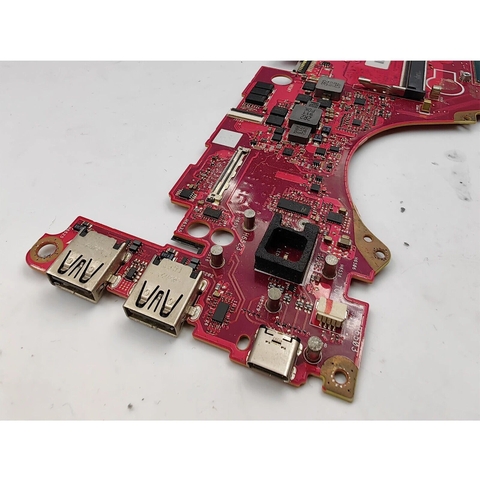

8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

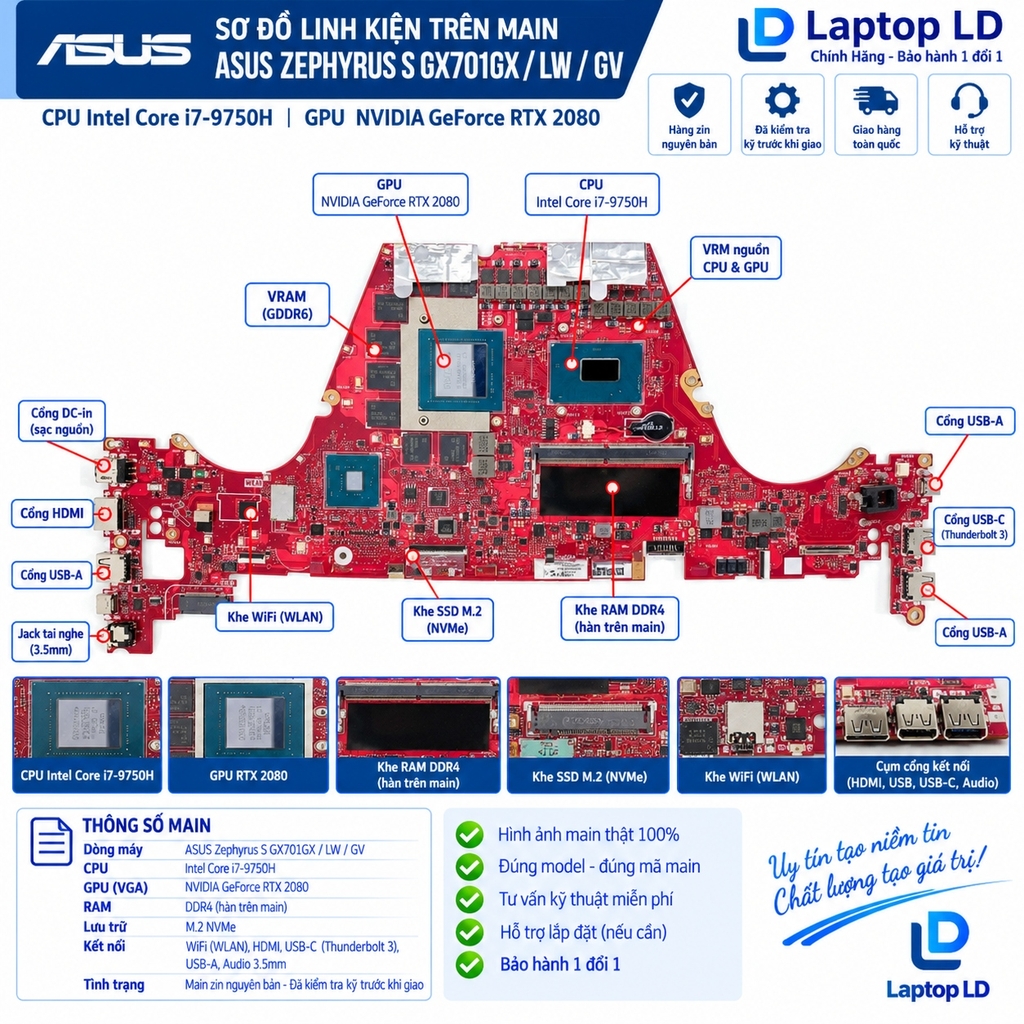

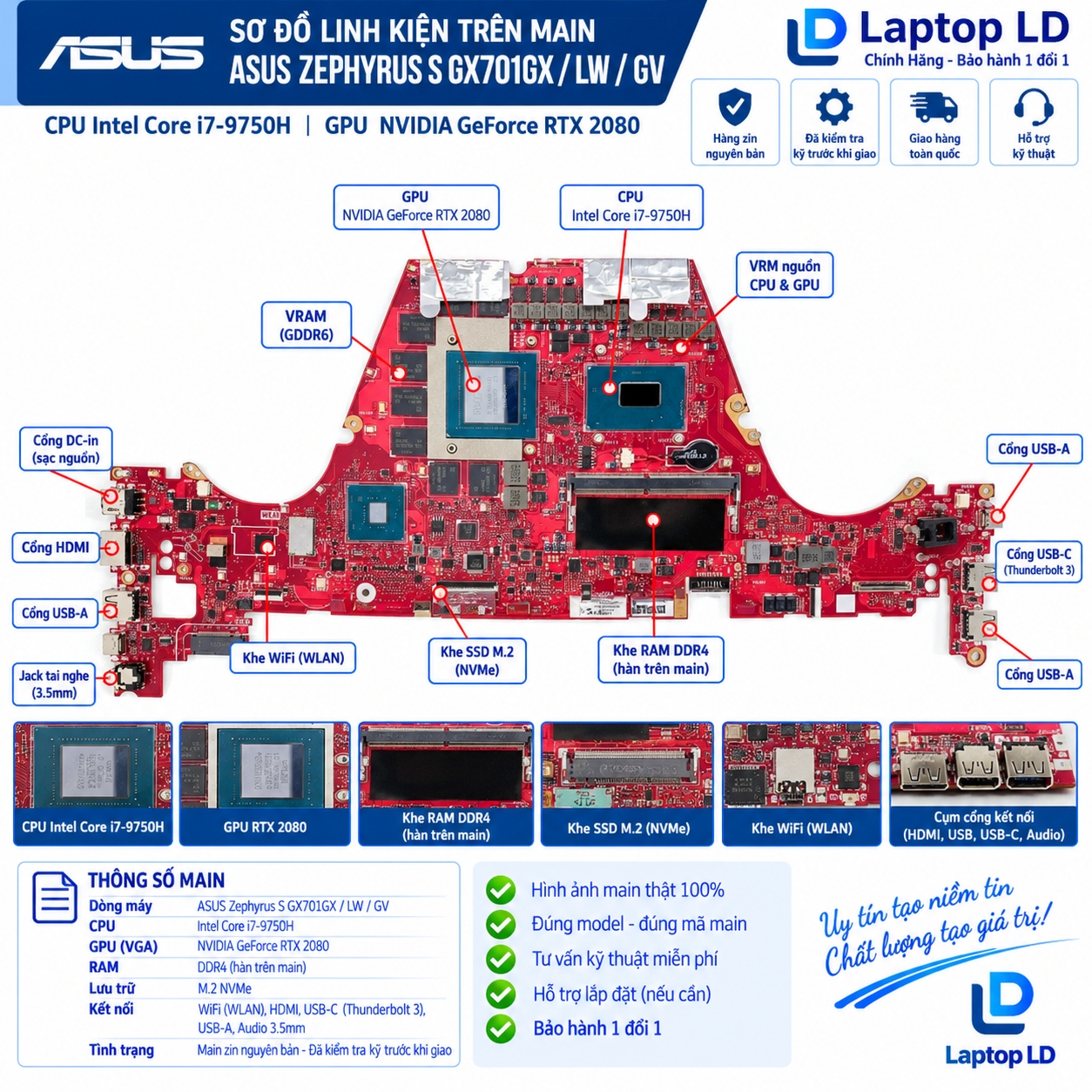

Thông số và phiên bản tương thích
- Dòng máy
- ASUS ROG Zephyrus S GX701GX / GX701GXR / GX701GXH
- Mã main / PCB
- GX701GX MAIN BOARD
- CPU / SoC
- Intel Core i7-9750H
- RAM / bộ nhớ
- 16GB DDR4-2666 onboard + 1 khe SO-DIMM · tối đa 32GB
- GPU / VGA
- NVIDIA GeForce RTX 2080 Max-Q 8GB GDDR6
- SSD / lưu trữ
- 1 khe M.2 2280 PCIe 3.0 x4 NVMe
- Cổng ngoài
- 1× USB 3.1 Gen 2 Type-C hỗ trợ DisplayPort 1.4 và Power Delivery; 1× USB 3.1 Gen 1 Type-C; 1× USB 3.1 Gen 2 Type-A; 2× USB 3.1 Gen 1 Type-A; HDMI 2.0b; audio combo 3.5mm; DC-in; Kensington lock.
- Không dây
- Intel Wireless-AC 9560/9260 class, Wi-Fi 5 802.11ac 2×2 + Bluetooth 5.0 qua module WLAN rời.
Thông số kỹ thuật bổ sung
| Board revision | GX701GX MAIN BOARD; BoardView đã xác minh Rev 1.7 và Rev 2.1. |
|---|---|
| OEM part / FRU / SPS / DP/N | ASUS P/N 90NR02J0-R00021 (GX701GXH 16GB/i7-9750H/V8G) và 90NR02J0-R00011 (GX701GXR 16GB/i7-9750H/V8G). |
| Kết nối / I/O đặc trưng | 16GB DDR4-2666 onboard + 1 khe SO-DIMM; 1 khe M.2 2280 PCIe 3.0 x4 NVMe; 2 USB-C; 3 USB-A; HDMI 2.0b; audio combo; DC-in. Không có RJ-45 tích hợp trên chassis GX701GX. |
| BIOS / firmware | ASUS GX701GX BIOS; bản EZ Flash mới nhất đã xác minh là Version 310 phát hành ngày 29/07/2021. Khi nạp BIOS cần dùng đúng firmware GX701GX/GX701GXR/GX701GXH và đối chiếu revision trước khi xử lý. |
| Tản nhiệt / adapter | ASUS ROG 230W, 19.5V/11.8A, đầu tròn Ø6.0mm; ASUS liệt kê tương thích GX701GX/GX701GXR. Hệ thống AAS dùng cụm tản nhiệt mỏng hiệu năng cao, cần lắp đúng quạt/heatpipe và vật liệu truyền nhiệt trước khi chạy tải. |

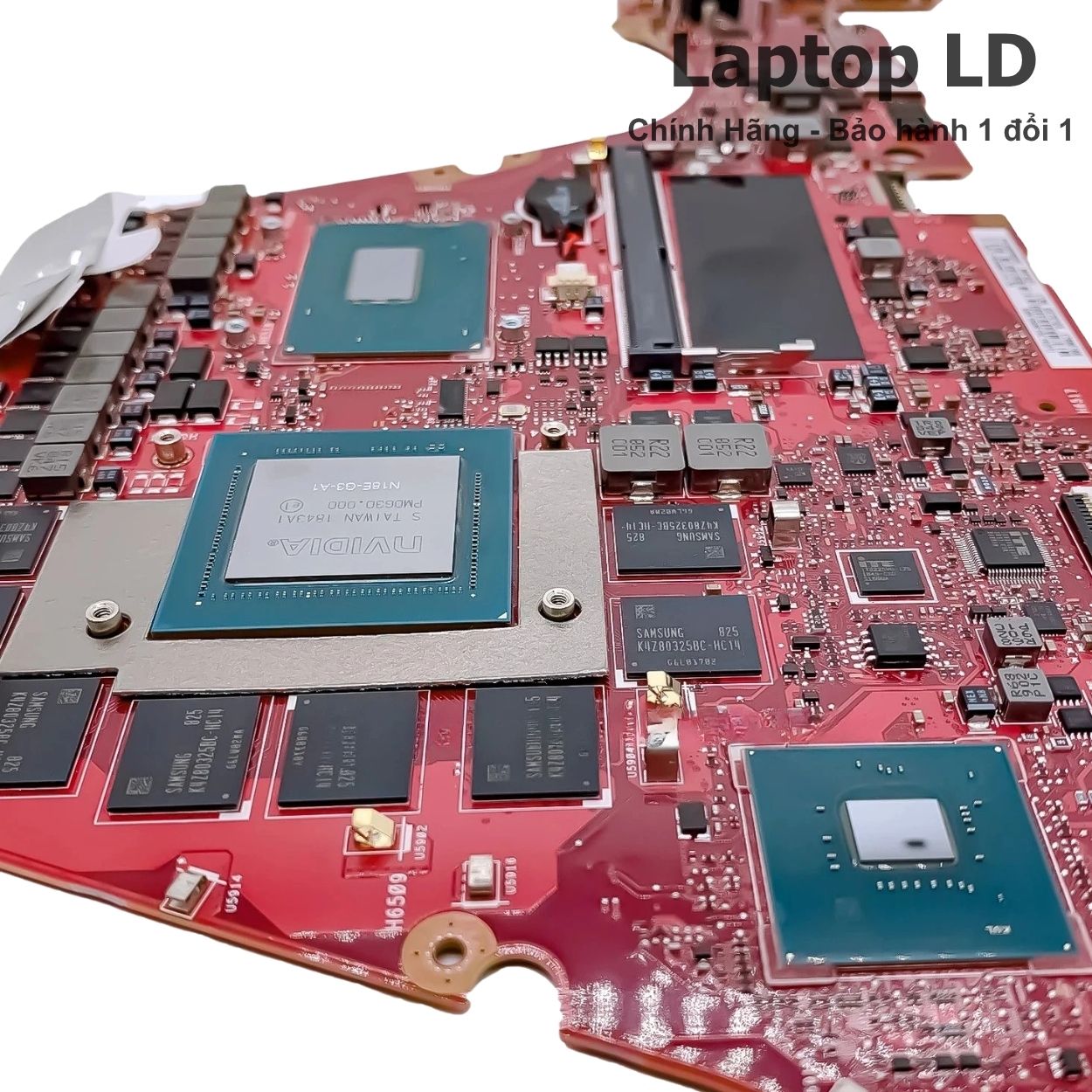

| Ghi chú cấu hình | Core i7-9750H, RTX 2080 Max-Q 8GB GDDR6 và 16GB DDR4 onboard được hàn trực tiếp trên main. Máy còn 1 khe SO-DIMM để mở rộng RAM; SSD M.2 và card Wi-Fi/Bluetooth là linh kiện rời, chỉ thuộc đơn hàng khi được ghi rõ. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — GX701GX RTX 2080 | Intel Core i7-9750H | 16GB onboard + 1 khe DDR4-2666 SO-DIMM | GX701GX/GXR/GXH · RTX 2080 Max-Q 8GB · 90NR02J0 |
| Biến thể dễ nhầm — GX701GW / GX701GV | Intel Core i7-9750H | Cùng chassis Zephyrus S GX701 2019 | GX701GW = RTX 2070 8GB; GX701GV = RTX 2060 6GB — không phải RTX 2080 |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

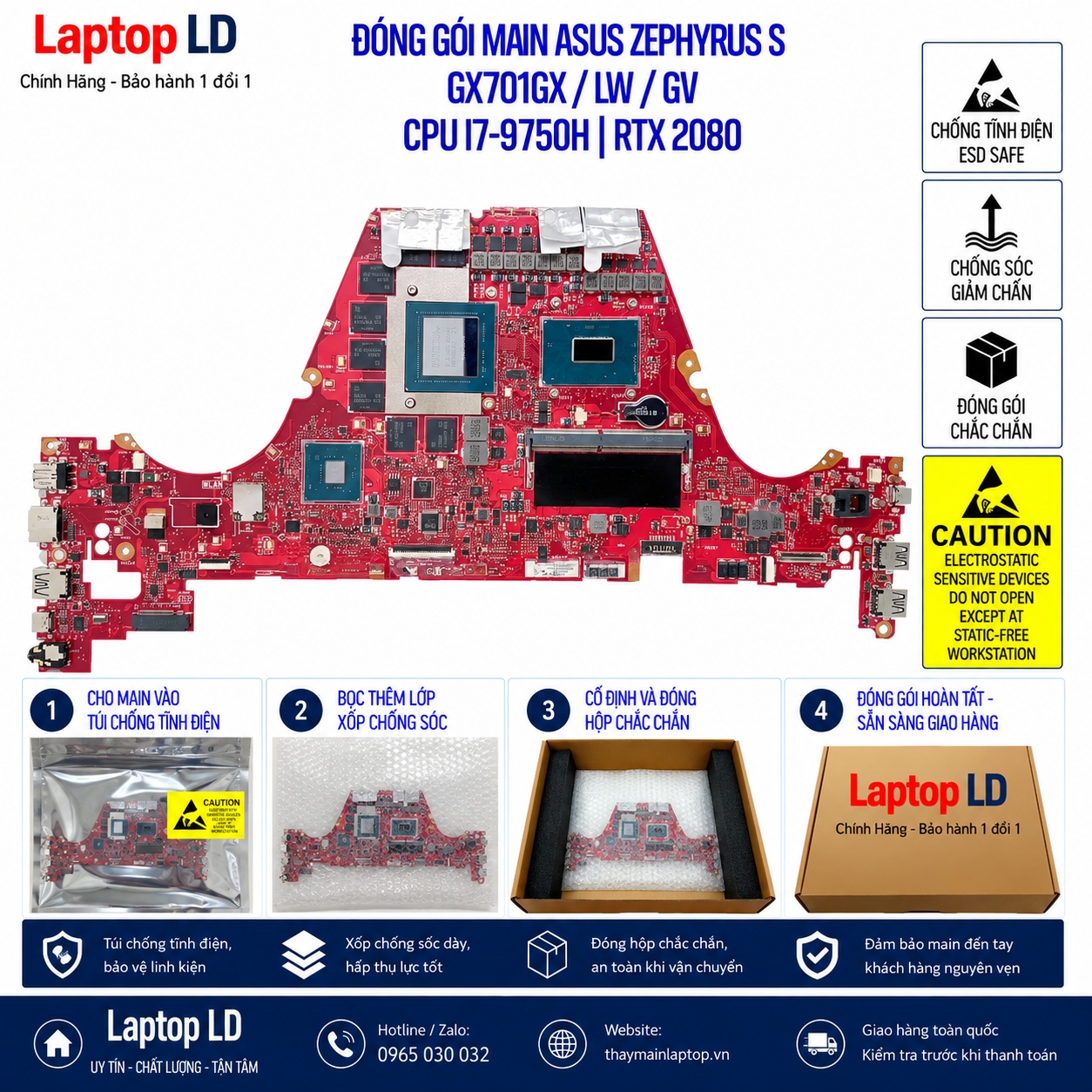

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter 230W, jack DC, pin, nguồn chờ, mạch sạc hoặc chạm chập trên main. | Thử adapter ASUS 230W phù hợp, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | SO-DIMM, RAM onboard, BIOS/EC, màn hình/cáp eDP, nguồn CPU/GPU hoặc lỗi phần cứng trên bo. | Thử SO-DIMM tốt, kiểm tra màn ngoài và trạng thái POST; xác minh BIOS đúng GX701GX trước khi khoanh vùng RAM onboard, CPU/GPU hoặc đường màn hình. |
| Không nhận đủ RAM hoặc lỗi bộ nhớ | RAM onboard, thanh SO-DIMM, khe RAM, nguồn bộ nhớ hoặc đường tín hiệu. | Kiểm tra dung lượng khi tháo SO-DIMM, sau đó thử module tốt; chạy memory test để tách lỗi RAM onboard, module và khe. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp, đường PCIe hoặc BIOS. | Thử SSD PCIe 3.0 NVMe đã biết tốt, kiểm tra socket và BIOS trước khi xác định lỗi đường lưu trữ trên main. |
| Không sạc pin hoặc nhận nguồn không ổn định | Adapter 230W, jack DC, pin, mạch sạc hoặc đường nhận diện nguồn. | Đối chiếu adapter ASUS 230W đúng chuẩn, kiểm tra jack DC và trạng thái pin; đo nguồn đầu vào trước khi khoanh vùng mạch sạc trên main. |
| Treo, reset, lỗi hình hoặc mất RTX 2080 khi tải | Tản nhiệt AAS, BIOS/driver, nguồn GPU, VRAM GDDR6 hoặc chip RTX 2080 trên main. | Kiểm tra nhiệt độ/quạt, BIOS và driver NVIDIA; chạy tải GPU có kiểm soát, theo dõi nguồn và lỗi hình để khoanh vùng khu vực đồ họa. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về main ASUS Zephyrus S GX701GX i7-9750H RTX 2080
RTX 2080 dùng cho GX701GX, GX701GV hay GX701GW?
RTX 2080 Max-Q 8GB thuộc GX701GX/GX701GXR/GX701GXH. GX701GW dùng RTX 2070 8GB còn GX701GV dùng RTX 2060 6GB, nên không nên gộp GV/GW vào cùng sản phẩm RTX 2080.
GX701LW có dùng chung main i7-9750H RTX 2080 không?
Không nên coi là cùng phiên bản. Dòng 2020 có GX701LWS dùng Core i7-10875H + RTX 2070 SUPER Max-Q và GX701LXS dùng i7-10875H + RTX 2080 SUPER, khác thế hệ với GX701GX i7-9750H + RTX 2080 Max-Q.
Main GX701GX có mấy khe RAM?
Bản i7-9750H/RTX 2080 được xác minh có 16GB DDR4-2666 onboard và 1 khe SO-DIMM, không phải 2 khe SO-DIMM. Tổng RAM cấu hình thương mại phổ biến đạt 32GB khi lắp thêm 16GB.
Main được kiểm tra và bảo hành như thế nào?

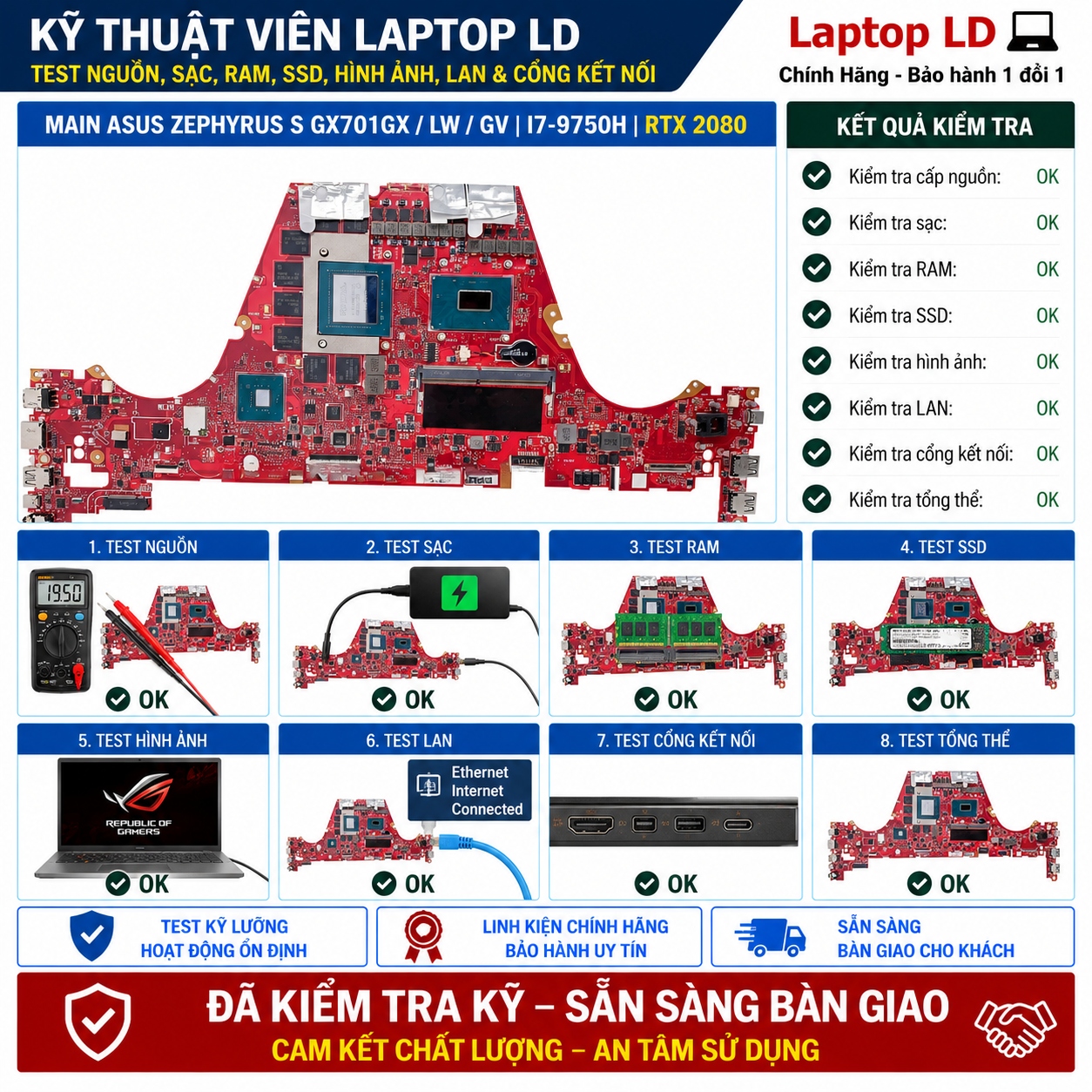

Main được kiểm tra nguồn, POST/BIOS, RAM onboard/SO-DIMM, SSD, sạc, hình ảnh, RTX 2080, cổng và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ kiểm tra sau khi lắp.
