Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- ASUS Zenbook 14 UX431D / UM431D / U4500D
- Mã main
- 60NB0PB0-MB1030 · ASUS service P/N 90NB0PB0-R00010 · UX431DA/DL MAIN BOARD Rev 2.1
- CPU
- AMD Ryzen 5 3500U · 4 nhân / 8 luồng · tối đa 3.7 GHz
- GPU / VGA
- AMD Radeon Vega 8 Graphics tích hợp
- RAM
- 8GB DDR4-2400 onboard · hàn trên main · không có khe SO-DIMM
- Lưu trữ
- 1 khe M.2 NVMe PCIe 3.0 · cấu hình ASUS phổ biến 256GB/512GB PCIe x2
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main ASUS Zenbook 14 UX431D / UM431D / U4500D Ryzen 5 3500U
Mainboard dành cho dòng ASUS Zenbook 14 nền UX431D/UM431D/U4500D dùng AMD Ryzen 5 3500U, Radeon Vega 8 và 8GB DDR4 onboard. ASUS xác nhận UX431D là representative model của family gồm UM431D, RM431D và U4500D; main R5-3500U 8GB có service P/N 90NB0PB0-R00010 và PCB 60NB0PB0-MB1030.
Hỗ trợ trước khi mua: Bản trong bài là Ryzen 5 3500U + 8GB DDR4 onboard, ASUS P/N 90NB0PB0-R00010, nền UX431DA/DL Rev 2.1. Laptop LD hỗ trợ đối chiếu mã 60NB0PB0-MB1030, tem service P/N và bố trí cổng từ main cũ để xác nhận đúng phiên bản trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: RAM 8GB DDR4-2400 được hàn trực tiếp trên main, không có khe SO-DIMM. USB-C 3.1 Gen 1 trên dòng này dùng cho truyền dữ liệu 5Gbps, không hỗ trợ sạc vào máy và không hỗ trợ xuất hình; máy dùng adapter DC 45W.

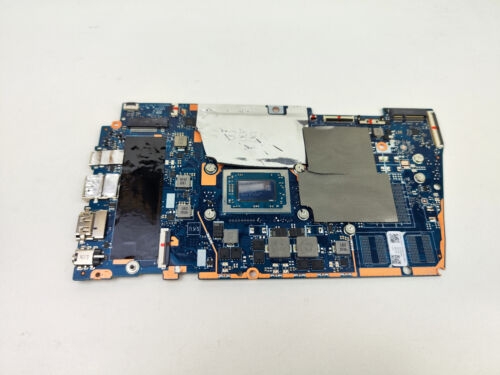

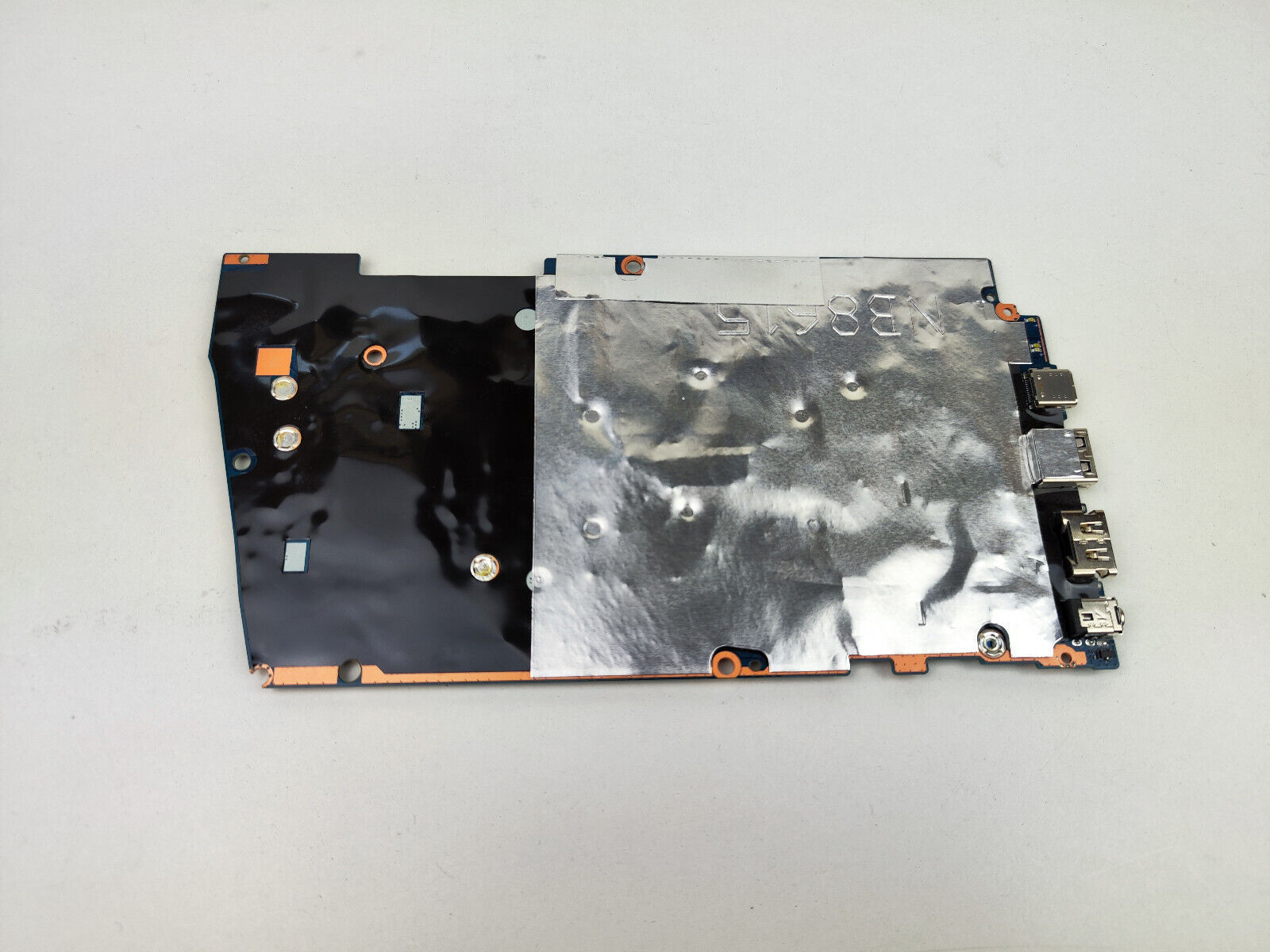

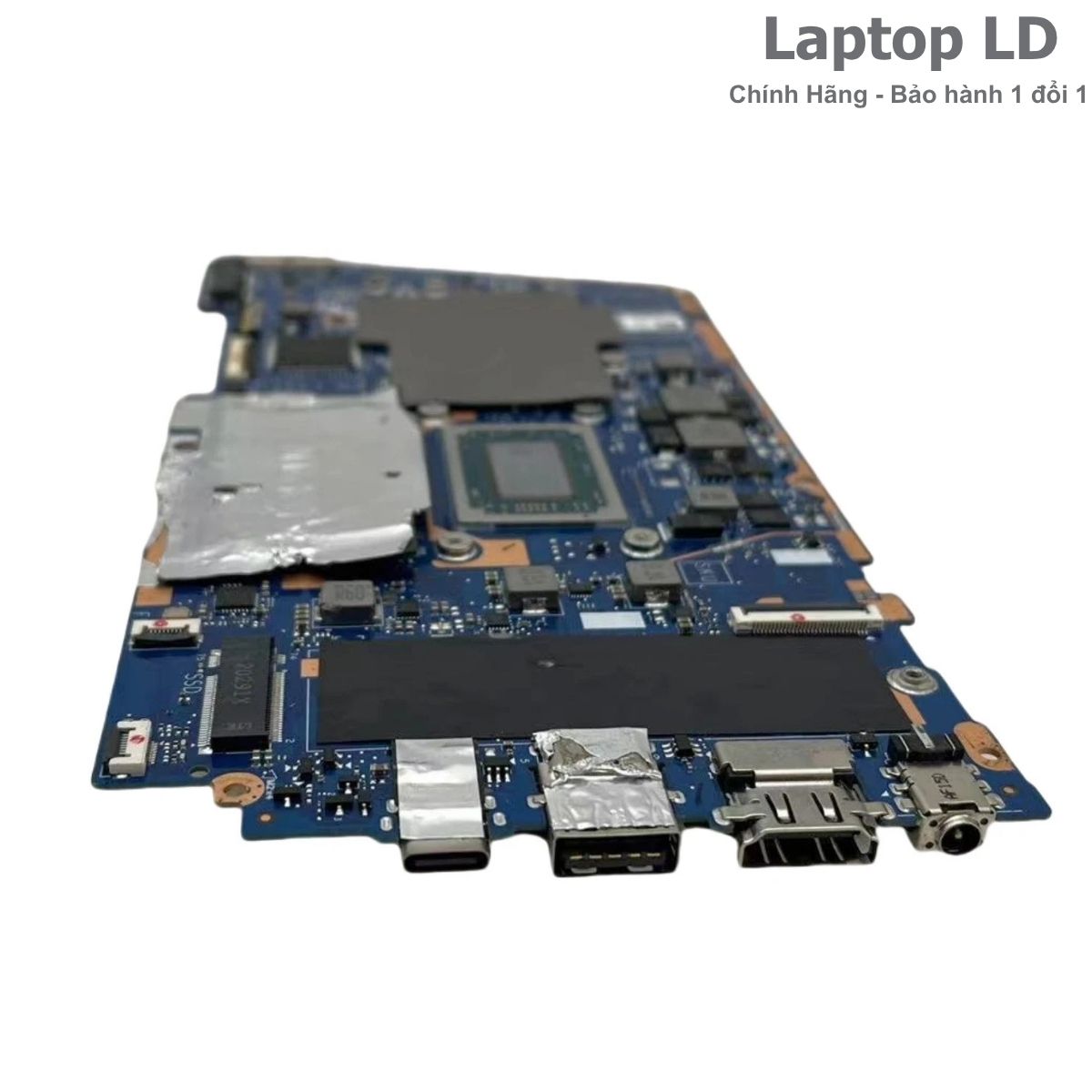

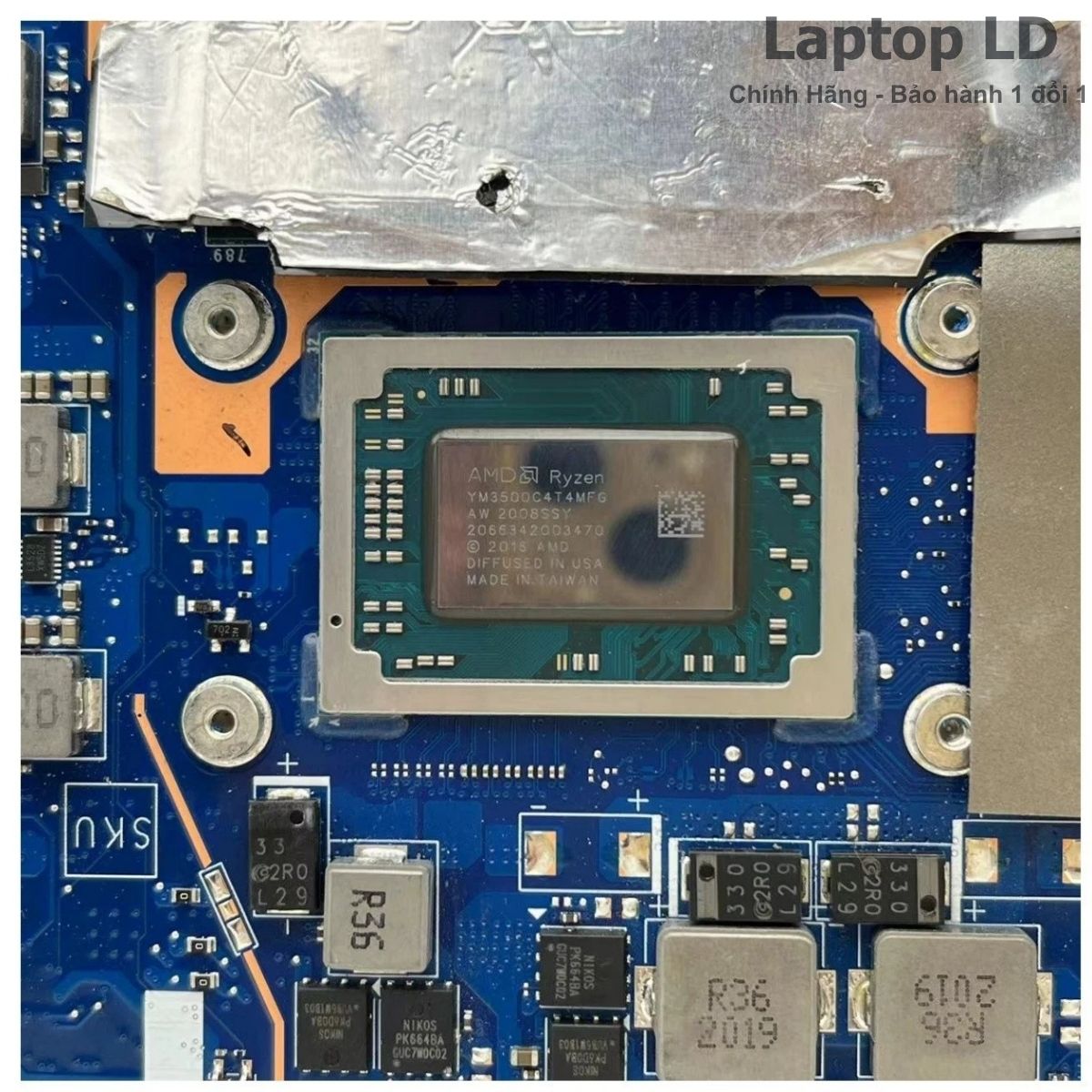

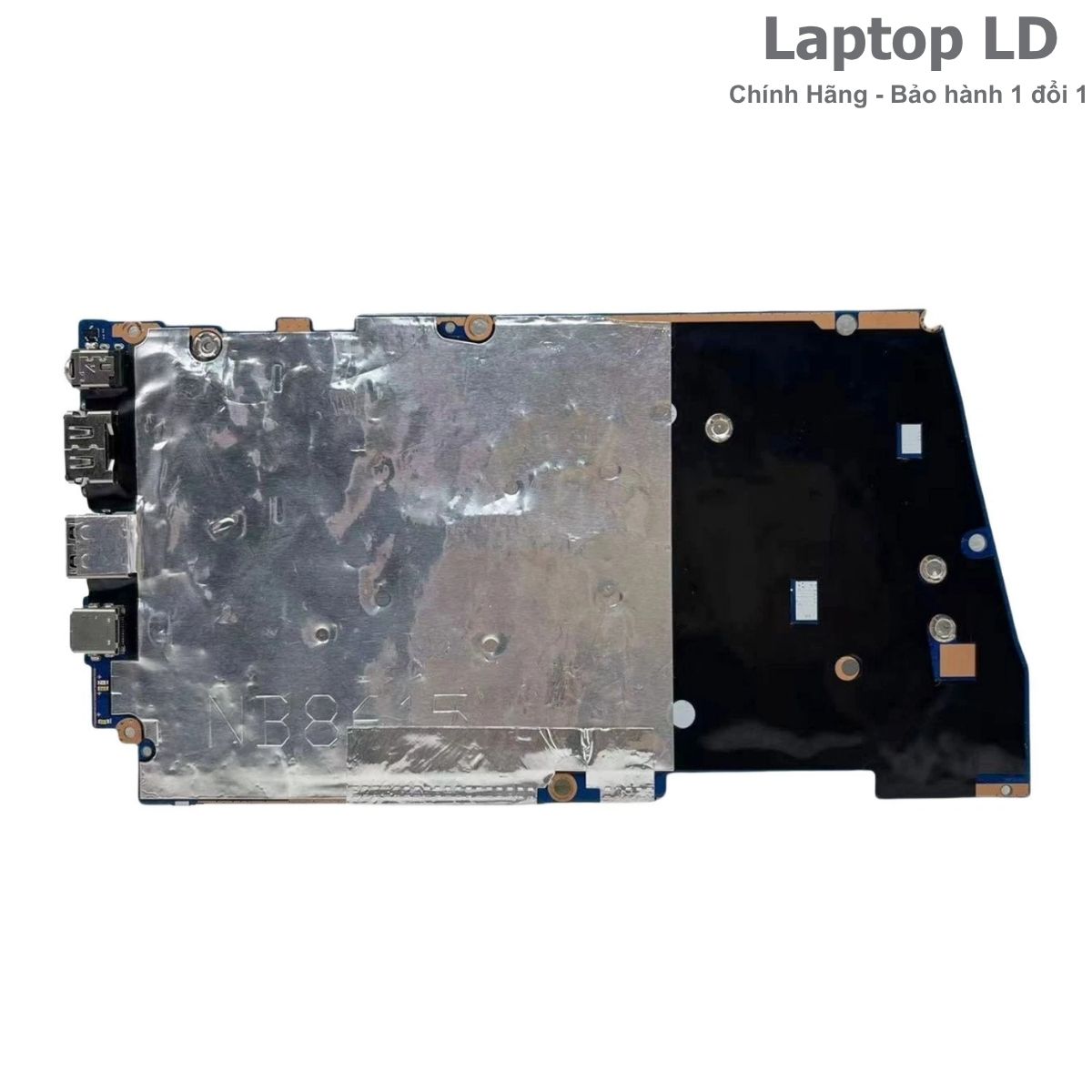

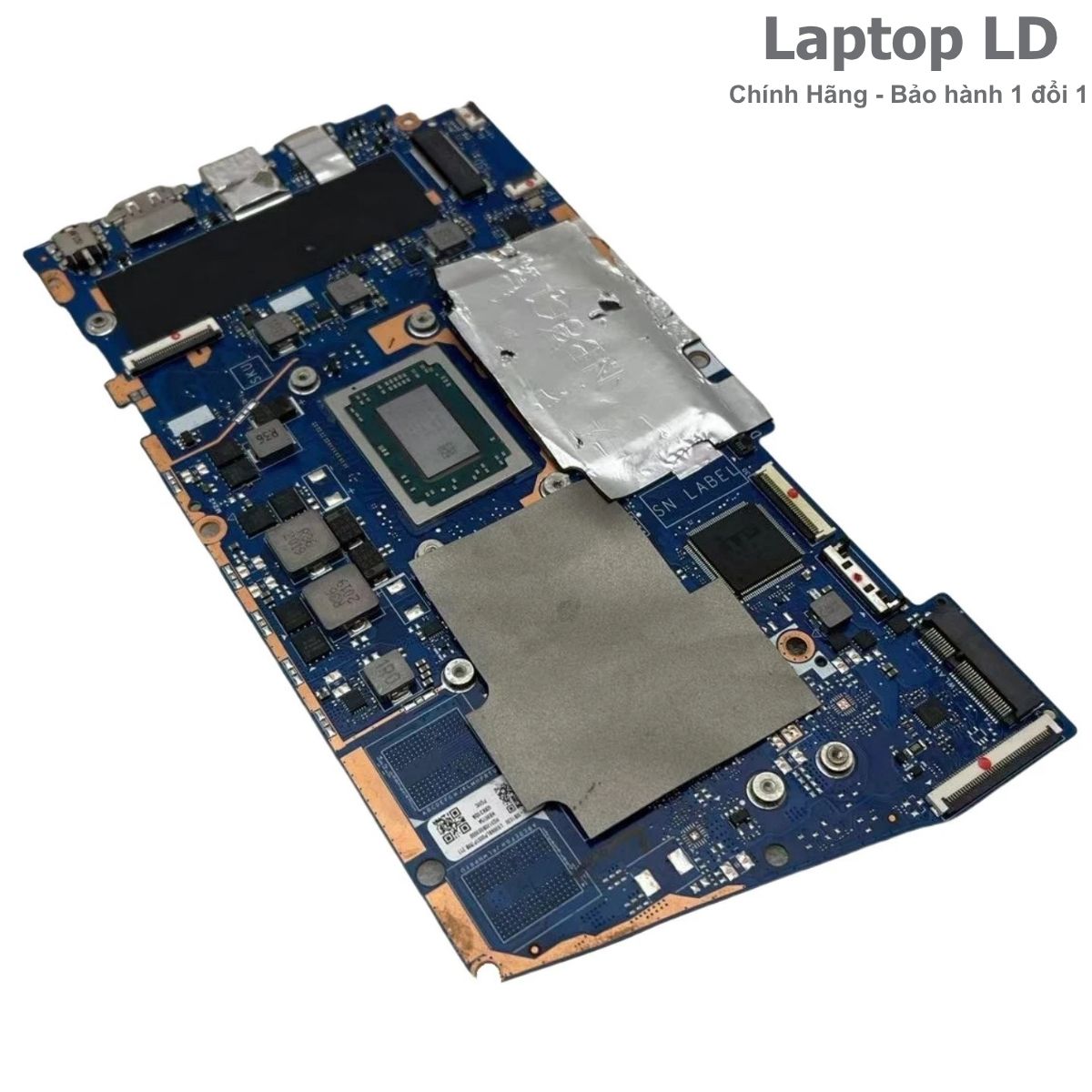

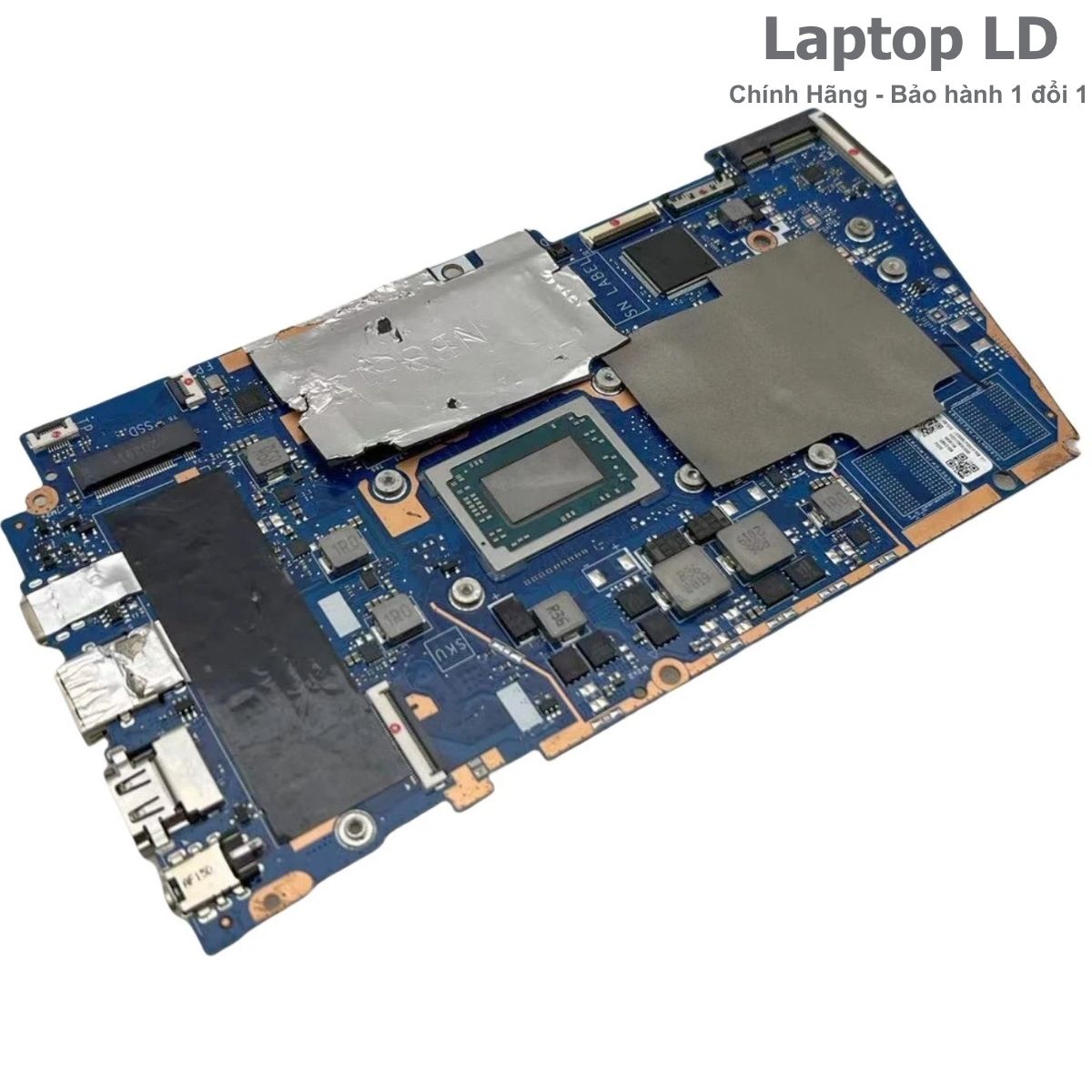

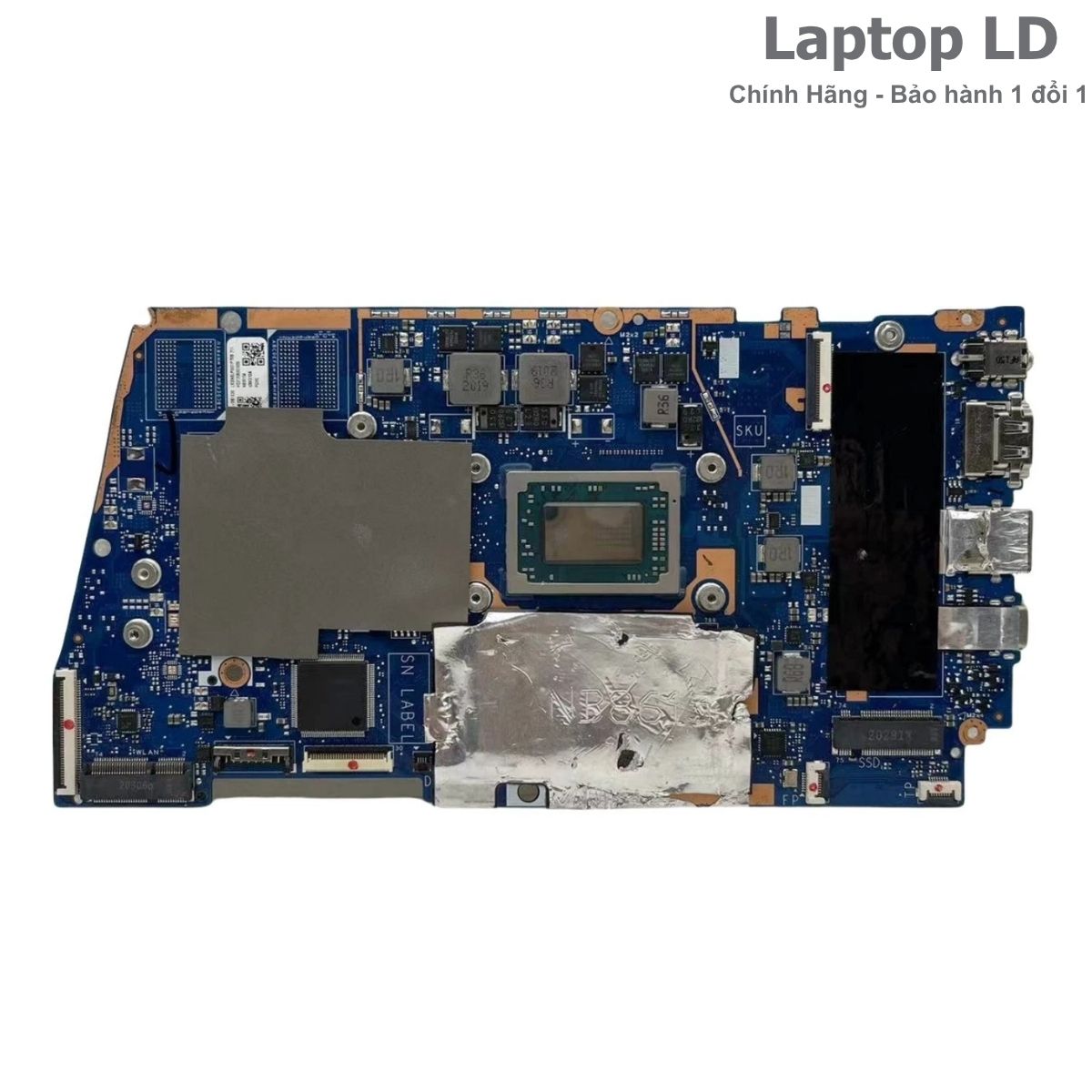

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- ASUS Zenbook 14 UX431D / UM431D / U4500D
- Mã main / PCB
- 60NB0PB0-MB1030 · ASUS service P/N 90NB0PB0-R00010
- CPU / SoC
- AMD Ryzen 5 3500U · 4 nhân / 8 luồng · tối đa 3.7 GHz
- RAM / bộ nhớ
- 8GB DDR4-2400 onboard · hàn trên main · không có khe SO-DIMM
- GPU / VGA
- AMD Radeon Vega 8 Graphics tích hợp
- SSD / lưu trữ
- 1 khe M.2 NVMe PCIe 3.0 · cấu hình ASUS phổ biến 256GB/512GB PCIe x2
- Cổng ngoài
- 1× USB-C 3.1 Gen 1 5Gbps data-only, 1× USB-A 3.1 Gen 1 5Gbps, 1× USB-A 2.0, HDMI, đầu đọc thẻ SD, jack 3.5mm, DC-in
- Không dây
- Wi-Fi 5 802.11ac dual-band + Bluetooth 4.2/5.0 tùy module và thị trường
Thông số kỹ thuật bổ sung
| Board revision | UX431DA/DL MAIN BOARD Rev 2.1 · PCB 60NB0PB0-MB1030 |
|---|---|
| OEM part / FRU / SPS / DP/N | ASUS P/N 90NB0PB0-R00010 · UX431DA MB._8G/R5-3500U/AS · HUABEI/HQ31609184000 |
| Kết nối / I/O đặc trưng | USB-C 3.1 Gen 1 5Gbps chỉ truyền dữ liệu; USB-A 3.1 Gen 1; USB-A 2.0; HDMI; đầu đọc thẻ SD; jack âm thanh 3.5mm; DC-in. USB-C không hỗ trợ sạc vào máy và không hỗ trợ xuất hình. |
| BIOS / firmware | BIOS/firmware dùng đúng nền UX431DA/DL Rev 2.1. Board này được ghi nhận dùng SPI NOR 16MB; khi nạp BIOS cần dùng đúng file theo model và revision. |
| Tản nhiệt / adapter | Adapter 45W, output 19V/2.37A, đầu tròn khoảng 4.0mm; khi thay main cần lắp đúng cụm tản nhiệt và thay keo tản nhiệt tại APU. |
| Ghi chú cấu hình | Bản R5-3500U chính hãng được xác minh với 8GB DDR4 onboard, P/N 90NB0PB0-R00010. Cùng nền UX431DA còn có bản Ryzen 7 3700U với 8GB hoặc 16GB RAM onboard; cần phân biệt theo CPU, RAM hàn và service P/N. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Ryzen 5 3500U · 8GB UMA | AMD Ryzen 5 3500U · Radeon Vega 8 | 8GB DDR4-2400 onboard · không có khe SO-DIMM | ASUS P/N 90NB0PB0-R00010 · PCB 60NB0PB0-MB1030 · đúng bản trong bài |
| Ryzen 7 3700U · 8GB/16GB UMA | AMD Ryzen 7 3700U · Radeon RX Vega 10 | 8GB hoặc 16GB DDR4 onboard tùy service main | Cùng nền UX431DA nhưng khác CPU/RAM và service P/N; không thay như cùng cấu hình R5-3500U |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc DC | Adapter, jack DC-in, pin, mạch sạc hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter 45W tốt, kiểm tra jack DC-in, cô lập pin rồi đo các đường nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM DDR4 onboard, màn hình/cáp màn hình hoặc khối APU/Radeon tích hợp có thể gây lỗi. | Kiểm tra POST/BIOS, thử xuất hình qua HDMI, kiểm tra màn hình và cáp rồi mới khoanh vùng RAM/APU/main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | RAM onboard, nhiệt độ APU, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Chạy memory test/SSD test, theo dõi nhiệt độ, kiểm tra hệ thống tản nhiệt rồi đánh giá nguồn trên bo nếu lỗi còn lặp lại. |
| USB-C hoặc USB-A mất dữ liệu | Cổng vật lý, thiết bị/cáp ngoài, hub USB hoặc đường USB trên main có thể là nguyên nhân. | Thử thiết bị và cáp tốt, kiểm tra riêng từng cổng; lưu ý USB-C của model này chỉ truyền dữ liệu, không dùng để kiểm tra sạc hoặc xuất hình. |
| BIOS không nhận SSD NVMe hoặc ổ mất kết nối | SSD, socket M.2, nguồn cấp SSD hoặc đường PCIe trên main có thể gây lỗi. | Thử SSD NVMe tốt, kiểm tra socket M.2, xác nhận BIOS nhận thiết bị rồi đo nguồn và tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc kết nối chập chờn | Module WLAN M.2, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, tháo lắp module WLAN và anten, thử card tốt trước khi khoanh vùng socket hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter DC, cô lập pin và chống tĩnh điện trước khi thao tác. Ryzen 5 3500U và 8GB DDR4 đều hàn trên bo; khi chuyển main cần lắp đúng SSD, module Wi-Fi, cụm tản nhiệt và kiểm tra kỹ cáp màn hình, bàn phím, touchpad, pin, DC-in và các cổng USB.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main ASUS Zenbook 14 UX431D / UM431D / U4500D R5-3500U
UX431D, UM431D và U4500D có cùng dòng main không?
Có cùng family nền AMD của ASUS. Tài liệu ErP chính hãng ghi UX431D là representative model và liệt kê UM431D, RM431D, U4500D trong cùng model family. Bản trong bài dùng nền UX431DA/DL Rev 2.1.
Main Ryzen 5 3500U này có bao nhiêu RAM và có nâng cấp được không?
ASUS P/N 90NB0PB0-R00010 được xác nhận là main Ryzen 5 3500U có 8GB DDR4 onboard. RAM hàn trực tiếp trên main và ASUS không hỗ trợ nâng cấp hoặc thay thế bằng SO-DIMM.
USB-C trên UX431D/UM431D có sạc hoặc xuất hình được không?
Không. USB-C 3.1 Gen 1 trên dòng này hỗ trợ truyền dữ liệu tối đa 5Gbps; tài liệu ASUS ghi rõ không hỗ trợ cấp nguồn vào máy và không hỗ trợ xuất hình. Máy dùng cổng DC-in với adapter 45W.
Khi mua main có kèm SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm Ryzen 5 3500U, Radeon Vega 8, 8GB RAM onboard và các linh kiện hàn trực tiếp trên bo. SSD, module Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
