Laptop LD • Main Asus Zenbook 14 OLED UX3402ZA / Q409ZA
Thay main Asus Zenbook 14 OLED UX3402ZA Q409ZA i5-1240P NB5936_MB_V3 đúng mã
Đúng main Huaqin NB5936_MB_V3, CPU Intel Core i5-1240P, Intel Iris Xe Graphics, RAM LPDDR5-4800 onboard và một khe SSD M.2 2280 PCIe 4.0 x4. Bản Q409ZA phổ biến dùng RAM 8GB với ASUS P/N 90NB0WC0-R00010; bản UX3402ZA i5-1240P RAM 16GB dùng các part number 90NB0WC0-R00110 hoặc 90NB0WC0-R00150. Laptop LD hỗ trợ đối chiếu RAM, SSD, OLED, hai Thunderbolt 4, HDMI, pin 75Wh, sạc USB-C 65W và toàn bộ đường nguồn trước khi sửa hoặc thay bo mạch.
- NB5936_MB_V3
- CPU i5-1240P
- Iris Xe Graphics
- LPDDR5 onboard
- 2 Thunderbolt 4
- OLED 2.8K 90Hz
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Asus Zenbook 14 OLED UX3402ZA/Q409ZA, CPU i5-1240P và board Huaqin NB5936_MB_V3. Dung lượng RAM được hàn trên main nên phải chọn đúng bản 8GB hoặc 16GB; không thể thay đổi bằng cách lắp thêm SO-DIMM.

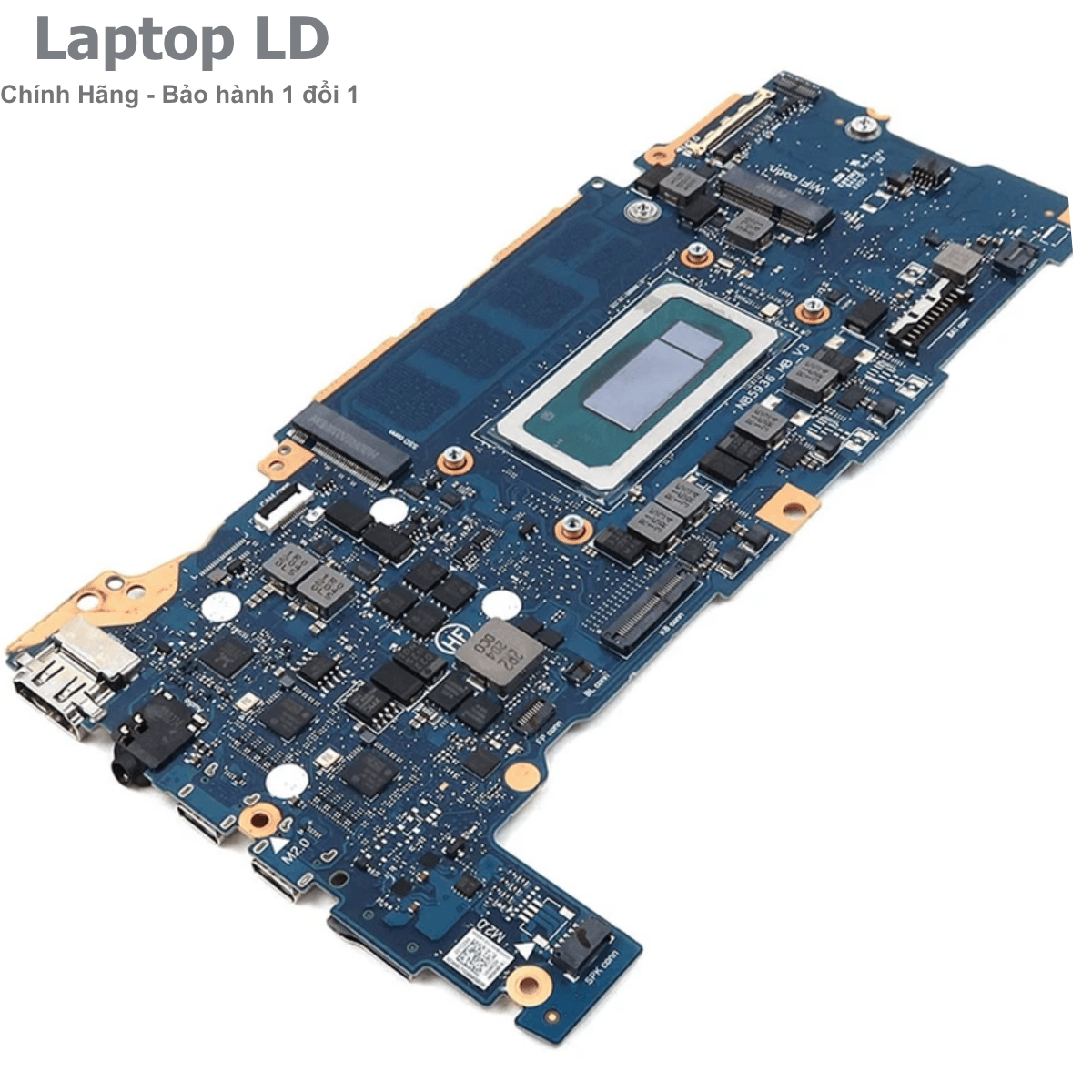

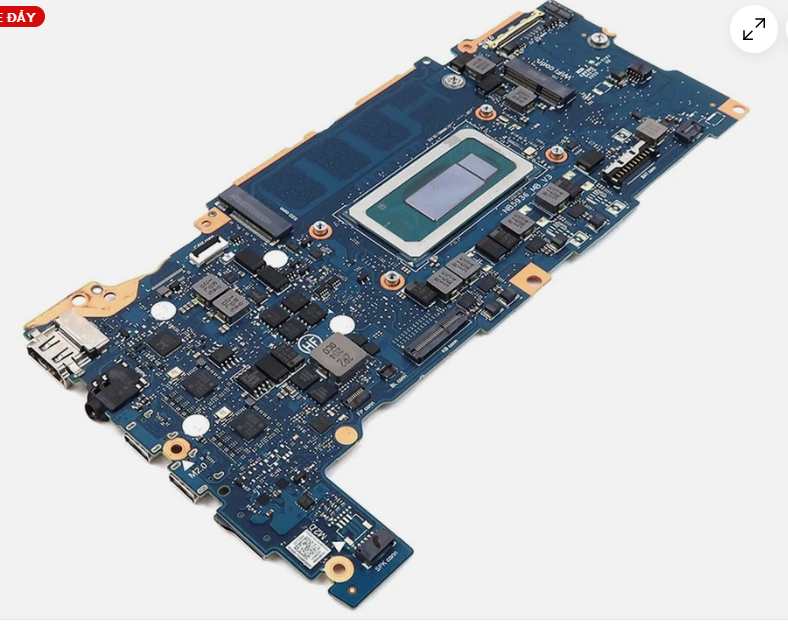

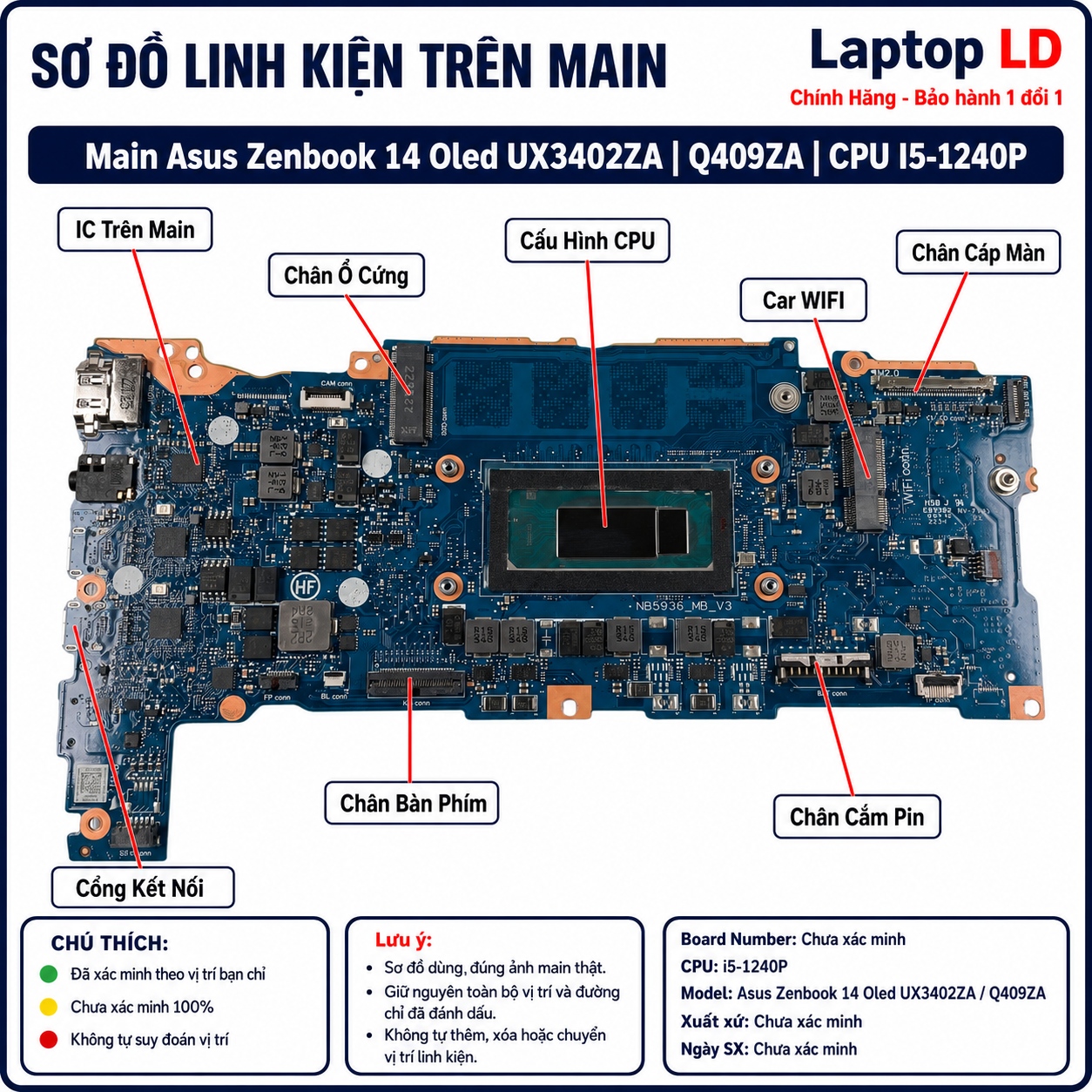

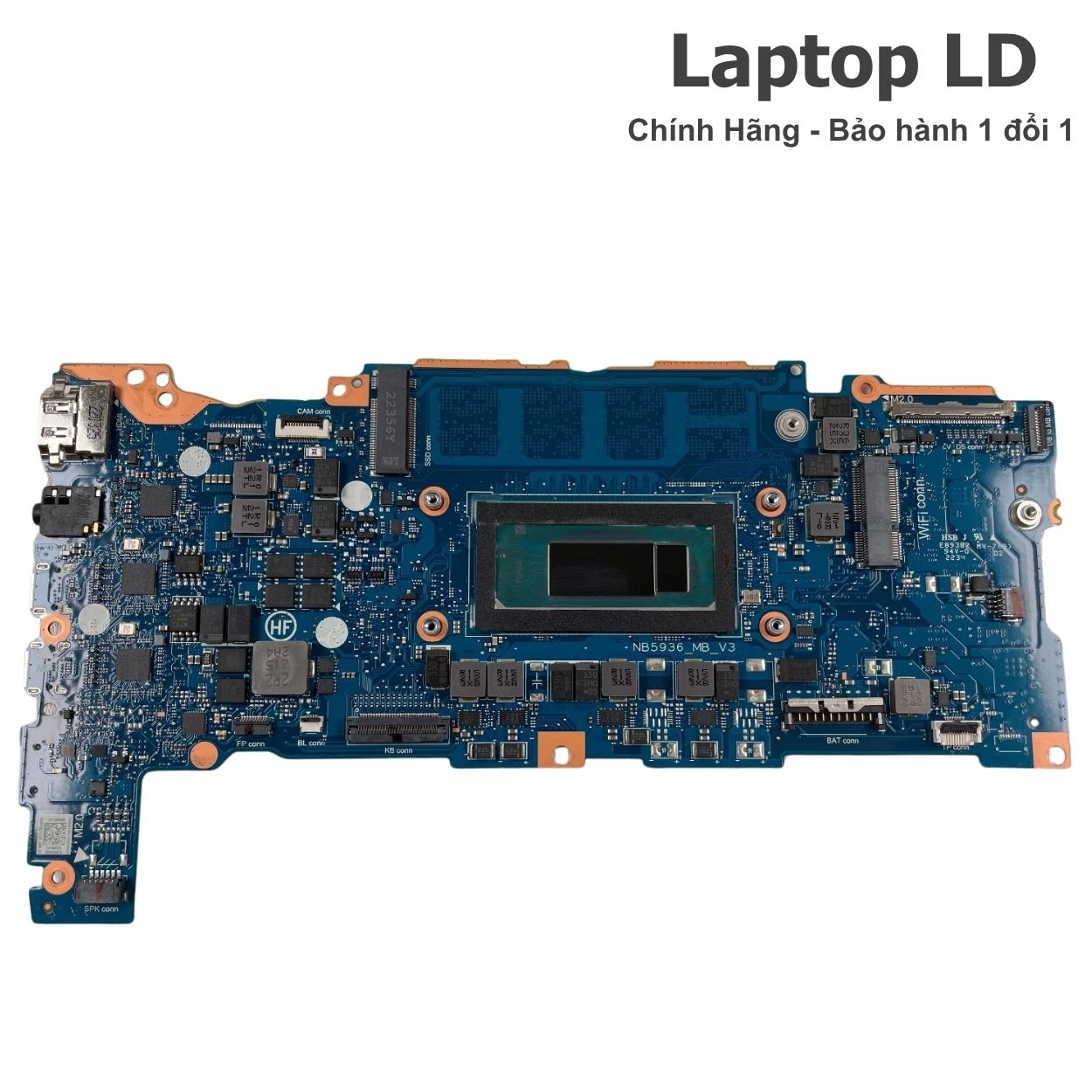

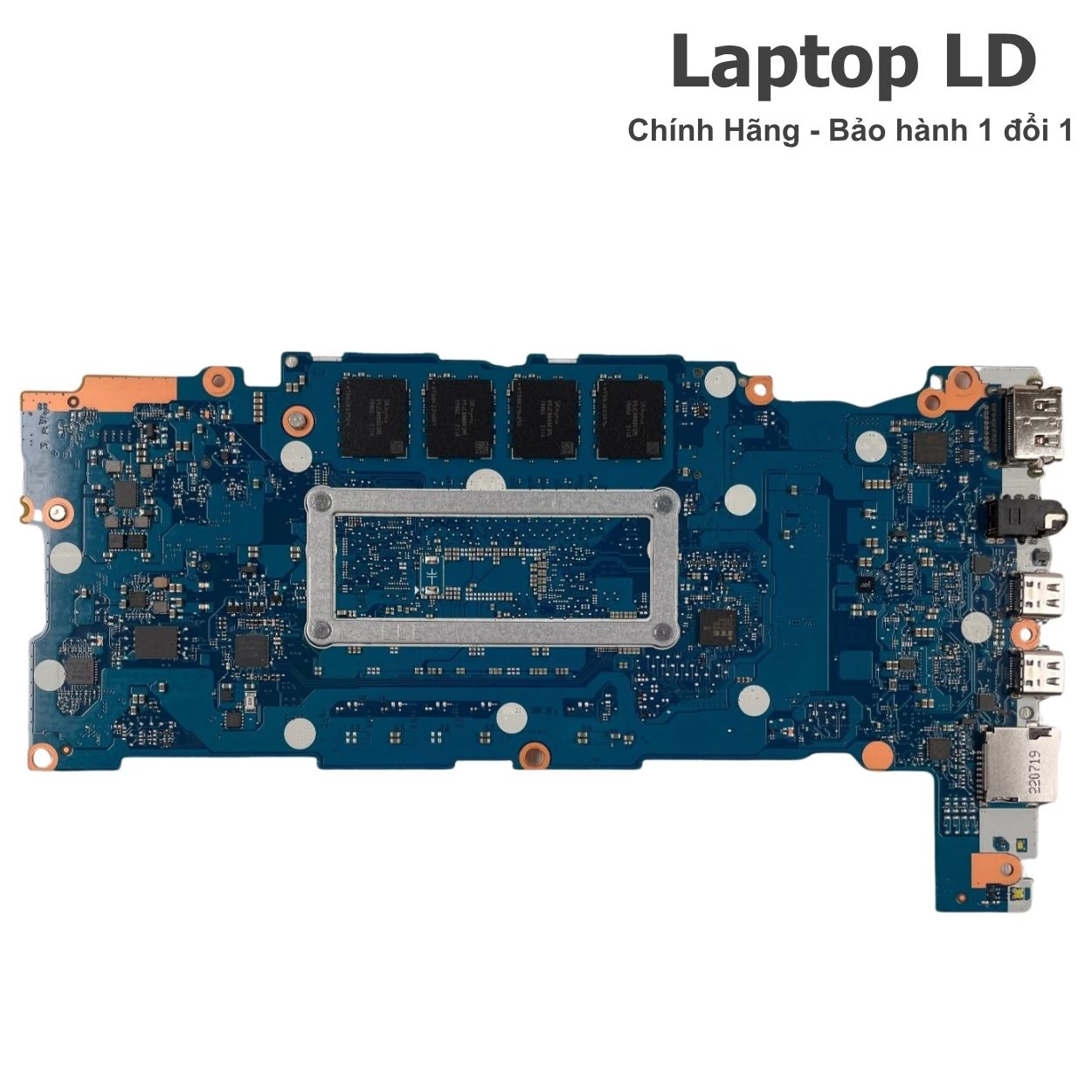

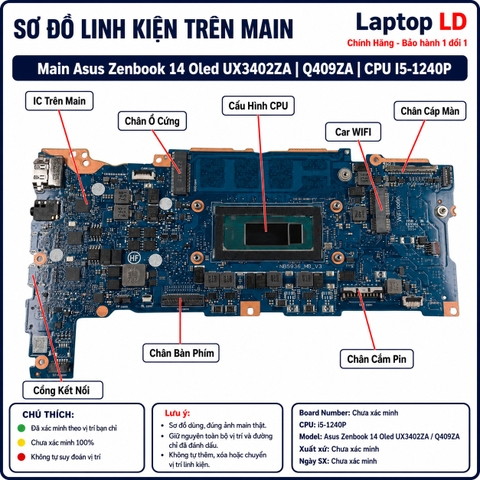

Vị trí linh kiện và ảnh tổng thể main Asus Zenbook 14 OLED UX3402ZA Q409ZA
Ảnh thực tế giúp nhận biết CPU i5-1240P, các chip LPDDR5 onboard, khe SSD M.2 2280, module Wi-Fi 6E, mạch sạc USB-C, hai Thunderbolt 4, HDMI 2.1 TMDS và các đầu cáp pin, OLED, cảm ứng nếu có, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
UX3402ZA có bản i5/i7, RAM 8GB/16GB, màn OLED cảm ứng hoặc không cảm ứng và nhiều ASUS P/N. Để khóa đúng main i5-1240P, khách nên gửi đầy đủ tem máy và ảnh bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model UX3402ZA hoặc Q409ZA.
- Ảnh mã cấu hình đầy đủ như Q409ZA-EVO.I5256BL hoặc UX3402ZA-KMxxx.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng Huaqin NB5936_MB_V3 hoặc NB5936 Rev:3 trên PCB.
- Ảnh ASUS P/N: 90NB0WC0-R00010, R00110, R00150 hoặc mã thực tế.
- Ảnh khu vực CPU i5-1240P, các chip LPDDR5 và khe SSD M.2.
- Ảnh hai Thunderbolt 4, HDMI, USB-A, audio và đầu cáp OLED.
- Mô tả lỗi: không nguồn, không sạc, khởi động chậm, lỗi RAM, mất SSD, mất OLED, lỗi Thunderbolt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng UX3402ZA/Q409ZA, i5-1240P và NB5936_MB_V3.
- Khóa đúng RAM 8GB hoặc 16GB LPDDR5 hàn trên main.
- Tránh nhầm i5-1240P với i7-1260P.
- Đối chiếu đúng màn OLED cảm ứng hoặc không cảm ứng.
- Xác nhận đúng ASUS P/N, SSD, bo I/O và cáp màn hình.
- Khoanh vùng lỗi main với lỗi adapter, pin, OLED, SSD hoặc bo cổng.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Asus Zenbook 14 OLED UX3402ZA/Q409ZA i5-1240P được báo theo dung lượng RAM 8GB/16GB, ASUS P/N, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra quạt, tản nhiệt CPU dòng P, pin 75Wh, SSD M.2, Wi-Fi 6E, OLED, cảm ứng nếu có và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng RAM và ASUS P/N. Main lỗi RAM onboard, Thunderbolt, BIOS/ME, nguồn CPU hoặc vào nước cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng UX3402ZA/Q409ZA, i5-1240P và NB5936_MB_V3.
- Xác nhận đúng RAM 8GB hoặc 16GB LPDDR5 onboard và ASUS P/N.
- Kiểm tra sạc USB-C 65W, hai Thunderbolt 4, HDMI 2.1 TMDS, USB-A và audio.
- Kiểm tra SSD M.2, Wi-Fi 6E, OLED 90Hz, cảm ứng nếu có, camera, loa và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Asus Zenbook 14 OLED UX3402ZA Q409ZA i5-1240P dùng cho máy nào?
Dòng máy phù hợp
- Asus Zenbook 14 OLED UX3402ZA.
- Asus Zenbook 14 OLED Q409ZA.
- CPU Intel Core i5-1240P onboard.
- Board Huaqin NB5936_MB_V3.
- Intel Iris Xe Graphics tích hợp.
- RAM LPDDR5-4800 onboard 8GB hoặc 16GB.
- Một khe SSD M.2 2280 PCIe 4.0 x4.
- Hai Thunderbolt 4, một USB-A, HDMI 2.1 TMDS và audio 3.5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-1240P với i7-1260P.
- Không nhầm main 8GB với main 16GB vì RAM hàn không nâng cấp được.
- Không mua theo NB5936 nếu chưa kiểm ASUS P/N và layout cáp.
- Không nhầm UX3402ZA với UX3402VA dùng CPU thế hệ 13.
- Không ghi thêm khe RAM SO-DIMM.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, OLED, cáp màn và bo I/O.
- Không bỏ qua bản màn cảm ứng và bo điều khiển cảm ứng riêng.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus Zenbook 14 OLED UX3402ZA / Q409ZA. | Nhầm UX3402VA, UM3402YA hoặc Zenbook Flip. |
| Board number | Huaqin NB5936_MB_V3 / NB5936 Rev:3. | Chỉ kiểm tên máy mà không kiểm mã PCB. |
| ASUS P/N 8GB | 90NB0WC0-R00010, main i5-1240P RAM 8GB OLED. | Đặt nhầm bản 16GB hoặc bản i7. |
| ASUS P/N 16GB | 90NB0WC0-R00110 hoặc 90NB0WC0-R00150, main i5-1240P RAM 16GB OLED. | Nhầm dung lượng RAM hoặc revision/DTM khác. |
| CPU | Intel Core i5-1240P, 12 nhân, 16 luồng, Turbo tối đa 4.40GHz. | Nhầm i7-1260P. |
| GPU | Intel Iris Xe Graphics tích hợp, dùng chung RAM hệ thống. | Ghi GPU rời hoặc Intel Arc. |
| RAM | 8GB hoặc 16GB LPDDR5-4800 onboard, dual-channel, không có khe nâng cấp. | Tưởng có khe SO-DIMM hoặc ghi DDR4. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4 NVMe; Q409ZA phổ biến 256GB, UX3402ZA có 512GB/1TB. | Nhầm có hai khe SSD. |
| Cổng ngoài | 2 Thunderbolt 4 có DisplayPort/Power Delivery, 1 USB-A 3.2 Gen 2, HDMI 2.1 TMDS và audio 3.5mm. | Ghi thêm LAN hoặc USB-A thứ hai. |
| Sạc | Adapter USB-C 65W, 20V 3.25A. | Dùng nguồn USB-C không hỗ trợ PD hoặc công suất thấp. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem ASUS, NB5936, ASUS P/N, RAM, SSD và cụm cổng trước khi đặt hàng.

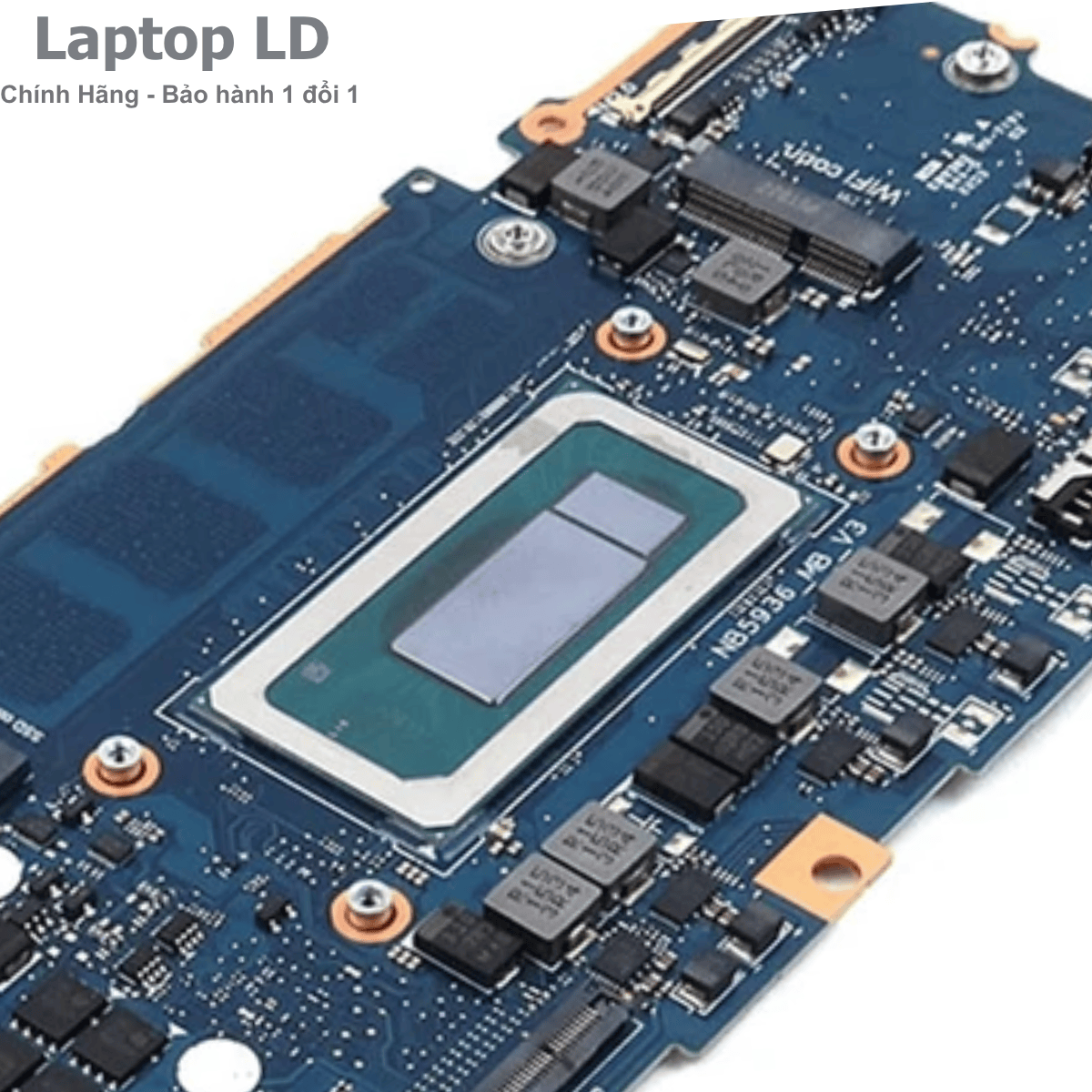

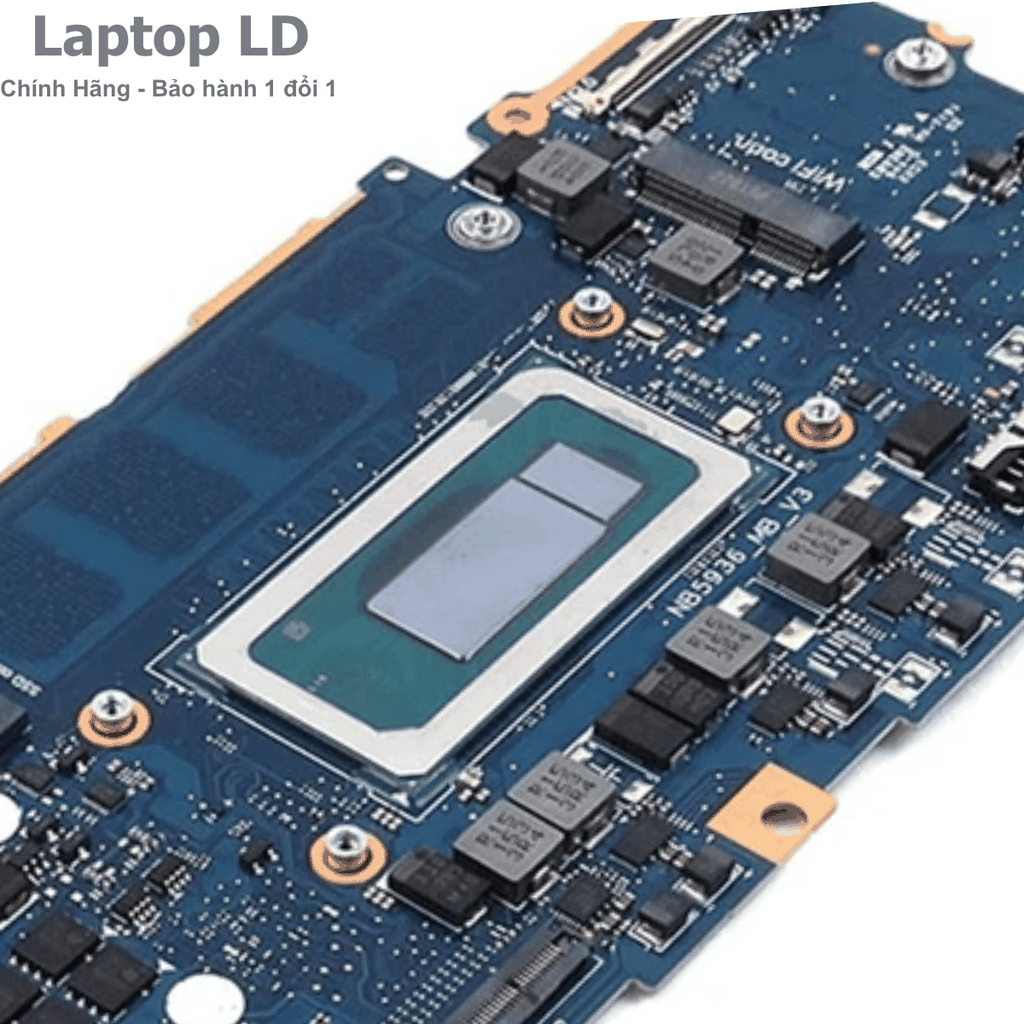

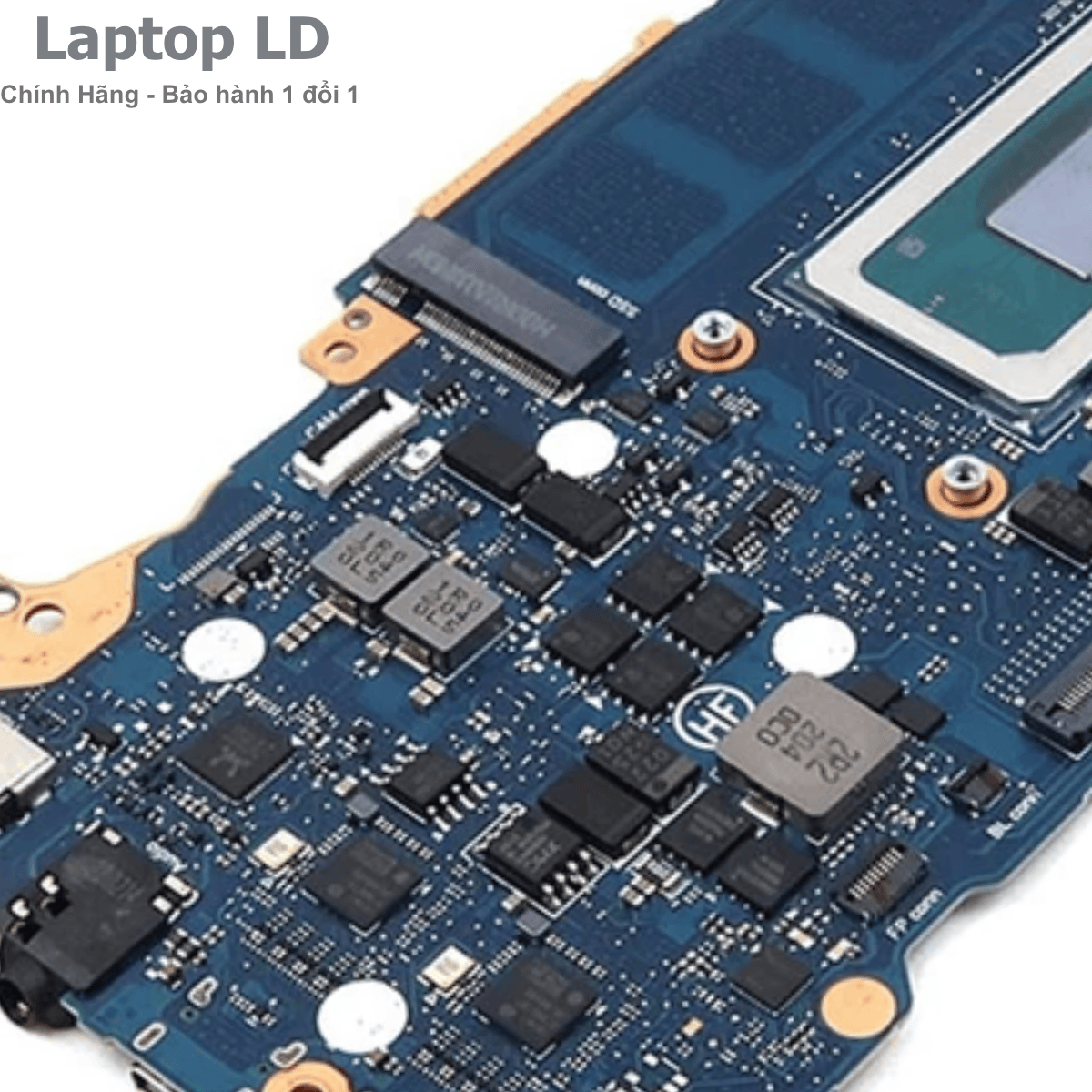

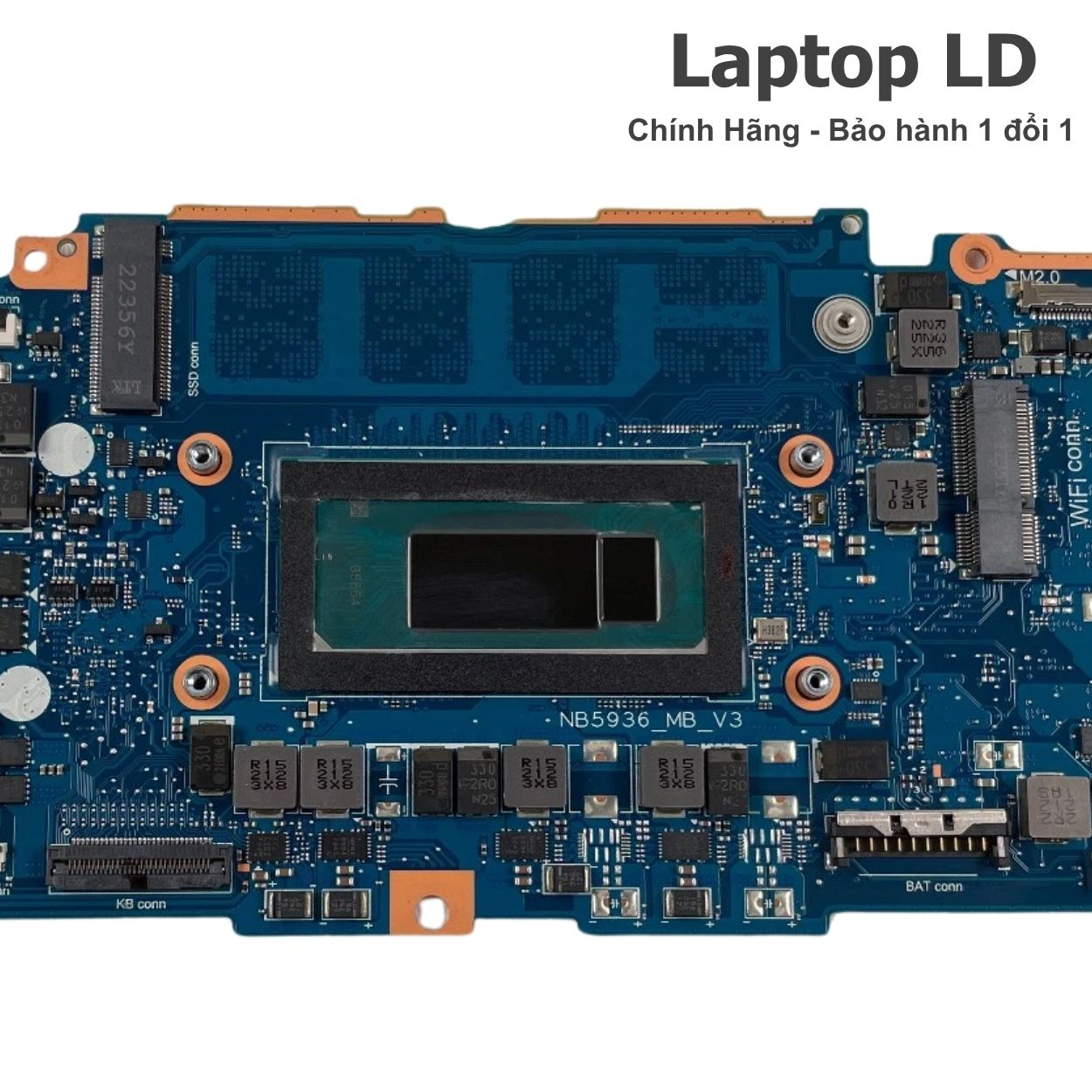

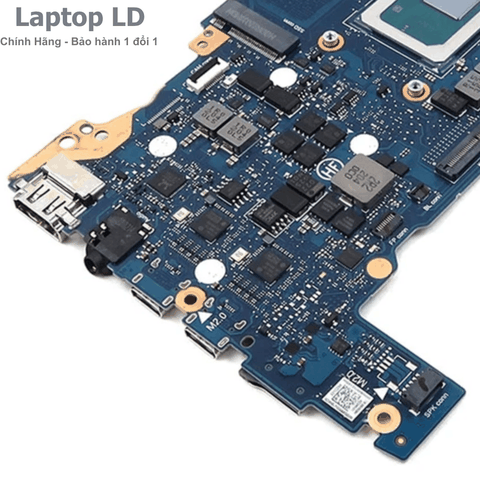

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main UX3402ZA Q409ZA
Nhóm ảnh này giúp đối chiếu đúng i5-1240P, Intel Iris Xe, các chip LPDDR5 onboard, khe SSD M.2, module Wi-Fi, mạch USB-C, hai Thunderbolt 4, HDMI và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Asus Zenbook 14 OLED UX3402ZA Q409ZA
Lỗi nguồn và Thunderbolt 4
- Bấm nguồn không phản hồi hoặc không sáng đèn sạc.
- Chỉ một cổng Thunderbolt 4 nhận sạc, cổng còn lại mất nguồn hoặc dữ liệu.
- Máy nhận adapter nhưng pin không tăng hoặc tụt pin khi chạy tải.
- Cổng USB-C nóng sau khi dùng dock, màn hình ngoài hoặc cáp lỗi.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM LPDDR5 hoặc SSD.
Lỗi RAM, SSD và BIOS
- Treo logo ASUS hoặc chậm hiện logo sau khi bấm nguồn.
- RAM LPDDR5 lỗi làm máy không POST, treo ngẫu nhiên hoặc xanh màn.
- Không nhận SSD M.2 hoặc mất ổ sau sleep.
- BIOS/Intel ME lỗi sau cập nhật hoặc mất nguồn.
- Máy chậm khởi động trước khi hiện logo dù Windows vẫn bình thường.
- Máy treo Modern Standby hoặc tự thức dậy bất thường.
Lỗi OLED, cảm ứng và ngoại vi
- OLED không lên, nhấp nháy, ám màu hoặc chỉ hiển thị theo góc mở.
- Cảm ứng mất vùng hoặc không nhận trên bản touch.
- HDMI hoặc Thunderbolt không xuất hình ra màn ngoài.
- USB-A, audio, Wi-Fi 6E, Bluetooth hoặc camera mất nhận.
- Màn hình tối nhưng hình ngoài vẫn có do nguồn OLED hoặc cáp.
- Máy vào nước ở cạnh cổng gây oxy hóa Thunderbolt, HDMI và audio.
Nên sửa hay thay bo mạch UX3402ZA Q409ZA?
NB5936_MB_V3 tích hợp CPU và RAM LPDDR5 trên main, đồng thời sử dụng hai Thunderbolt 4 và OLED độ phân giải cao. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, RAM, BIOS/ME và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng Thunderbolt, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS/ME lỗi nhưng CPU, RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU và RAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1240P lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR5 onboard lỗi nhiều chip hoặc lỗi đường dữ liệu sâu.
- Chập nặng đồng thời hai cổng Thunderbolt, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Asus Zenbook 14 OLED UX3402ZA/Q409ZA CPU i5-1240P board Huaqin NB5936_MB_V3.
| Tên sản phẩm | Main Asus Zenbook 14 OLED UX3402ZA / Q409ZA CPU Intel Core i5-1240P board NB5936_MB_V3 |
|---|---|
| Dòng máy tương thích | Asus Zenbook 14 OLED UX3402ZA và Q409ZA |
| Mã main | NB5936_MB_V3 |
| Board number | Huaqin NB5936 Rev:3 / NB5936_MB_V3 |
| ASUS part number | 90NB0WC0-R00010 bản 8GB; 90NB0WC0-R00110 hoặc 90NB0WC0-R00150 bản 16GB |
| CPU | Intel Core i5-1240P onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, Turbo tối đa 4.40GHz, 12MB Intel Smart Cache, công suất cơ bản 28W |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, tối đa 80 EU, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 8GB hoặc 16GB LPDDR5-4800 onboard, dual-channel, không có khe RAM và không nâng cấp dung lượng |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4 NVMe; cấu hình Q409ZA phổ biến 256GB, UX3402ZA có 512GB hoặc 1TB |
| Khe trên main | 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, OLED/eDP, cảm ứng theo cấu hình, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài | 2 Thunderbolt 4 USB-C 40Gbps hỗ trợ DisplayPort và Power Delivery; 1 USB-A 3.2 Gen 2 10Gbps; 1 HDMI 2.1 TMDS; 1 audio 3.5mm |
| Màn hình tương thích | 14 inch tỷ lệ 16:10; OLED 2.8K 2880×1800, 90Hz, 0,2ms, 400 nit, HDR peak 550/600 nit, 100% DCI-P3; cảm ứng hoặc không cảm ứng theo SKU. Một số UX3402ZA có panel 2.5K 2560×1600 |
| Pin | Pin Li-ion 4 cell 75Wh, cấu trúc 2S2P |
| Sạc | Adapter ASUS USB-C 65W, đầu ra tối đa 20V 3.25A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử adapter 65W, kiểm riêng từng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một Thunderbolt nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và test sạc, dữ liệu, xuất hình riêng từng cổng. |
| Khởi động chậm trước logo | BIOS/ME, SSD, RAM onboard, TPM hoặc trình tự POST. | Tháo SSD, reset BIOS, kiểm firmware và đo thời gian từng giai đoạn POST. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| OLED không hiển thị | Panel, cáp, nguồn OLED, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm nguồn panel và đầu cáp. |
| Mất cảm ứng | Digitizer, cáp, bo điều khiển cảm ứng hoặc firmware. | Kiểm Device Manager, cáp touch và bo controller theo đúng SKU. |
| HDMI/Thunderbolt mất hình | Cổng, IC bảo vệ, controller hoặc đường DisplayPort/HDMI. | Thử cáp/màn khác và kiểm nhận diện từng cổng. |
| Wi-Fi/audio/camera mất nhận | Module, nguồn phụ, codec, BIOS hoặc cáp. | Kiểm nguồn, socket, driver và nhận diện thiết bị. |
| Máy vào nước | Oxy hóa vùng Thunderbolt, HDMI, audio, RAM, OLED hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn USB-C 65W, hai Thunderbolt 4, CPU i5-1240P, RAM LPDDR5, SSD M.2, OLED 90Hz, cảm ứng nếu có, HDMI, Wi-Fi, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, Thunderbolt, OLED, cảm ứng, RAM, SSD, khởi động chậm, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin, từng cổng Thunderbolt, SSD, BIOS/ME, OLED, cảm ứng, Wi-Fi và ngoại vi.
-
Đối chiếu đúng main
Xác minh UX3402ZA/Q409ZA, i5-1240P, NB5936_MB_V3, RAM 8GB/16GB và ASUS P/N.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, OLED, cảm ứng, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter USB-C 65W chuẩn Power Delivery.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main NB5936_MB_V3 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Asus Zenbook 14 OLED UX3402ZA/Q409ZA nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nứt OLED/cảm ứng, cháy nổ do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NB5936_MB_V3 tích hợp CPU và RAM LPDDR5, có hai Thunderbolt cùng socket SSD nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main UX3402ZA/Q409ZA dùng mã board nào?
Mã PCB được ghi nhận là Huaqin NB5936_MB_V3, còn main ASUS hoàn chỉnh có part number thay đổi theo CPU và dung lượng RAM.
Bản Q409ZA i5-1240P 8GB dùng part number nào?
Bản 8GB OLED được đối chiếu với ASUS P/N 90NB0WC0-R00010 và mã module 60NB0WC0-MB3400.
Bản i5-1240P 16GB dùng part number nào?
Các part number được ghi nhận gồm 90NB0WC0-R00110 và 90NB0WC0-R00150; cần đối chiếu tem main thực tế.
CPU i5-1240P có bao nhiêu nhân và luồng?
Intel Core i5-1240P có 12 nhân gồm 4 P-core và 8 E-core, 16 luồng, Turbo tối đa 4.40GHz và 12MB cache.
RAM có nâng cấp được không?
Không. RAM LPDDR5-4800 được hàn trên main; phải chọn đúng main 8GB hoặc 16GB ngay từ đầu.
Máy có mấy khe SSD?
Main có một khe M.2 2280 PCIe 4.0 x4 NVMe.
Hai cổng USB-C có phải Thunderbolt không?
Có. Máy có hai Thunderbolt 4 hỗ trợ dữ liệu 40Gbps, DisplayPort và USB Power Delivery.
Màn Q409ZA có thông số gì?
Q409ZA phổ biến dùng OLED 14 inch 2.8K 2880×1800, tỷ lệ 16:10, 90Hz và không cảm ứng. UX3402ZA còn có biến thể cảm ứng.
Pin và sạc chuẩn là loại nào?
Máy dùng pin 4 cell 75Wh và adapter ASUS USB-C 65W, đầu ra tối đa 20V 3.25A.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
