Laptop LD • Main Asus Zenbook 14 Flip OLED UP3404VA
Thay main Asus Zenbook 14 Flip UP3404VA i5-1340P 60NB10E0-MB4000 đúng mã
Đúng main 60NB10E0-MB4000, ASUS P/N 90NB10E0-R00020, CPU Intel Core i5-1340P, Intel Iris Xe Graphics, RAM 16GB LPDDR5 onboard và một khe SSD M.2 2280 PCIe 4.0. Laptop LD hỗ trợ kiểm tra mã bo mạch, cấu hình RAM/SSD, hai Thunderbolt 4, HDMI 2.1, màn OLED cảm ứng 360°, bút cảm ứng, pin 75Wh và các đường nguồn trước khi sửa hoặc thay main.
- UP3404VA
- 60NB10E0-MB4000
- CPU i5-1340P
- RAM 16GB onboard
- 2 Thunderbolt 4
- OLED cảm ứng 90Hz
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Asus Zenbook 14 Flip OLED UP3404VA, CPU i5-1340P, main 60NB10E0-MB4000, ASUS P/N 90NB10E0-R00020, RAM 16GB LPDDR5 onboard và SSD 512GB. Các bản i7-1360P, dung lượng SSD 1TB hoặc mã main khác không được gộp vào cấu hình này.

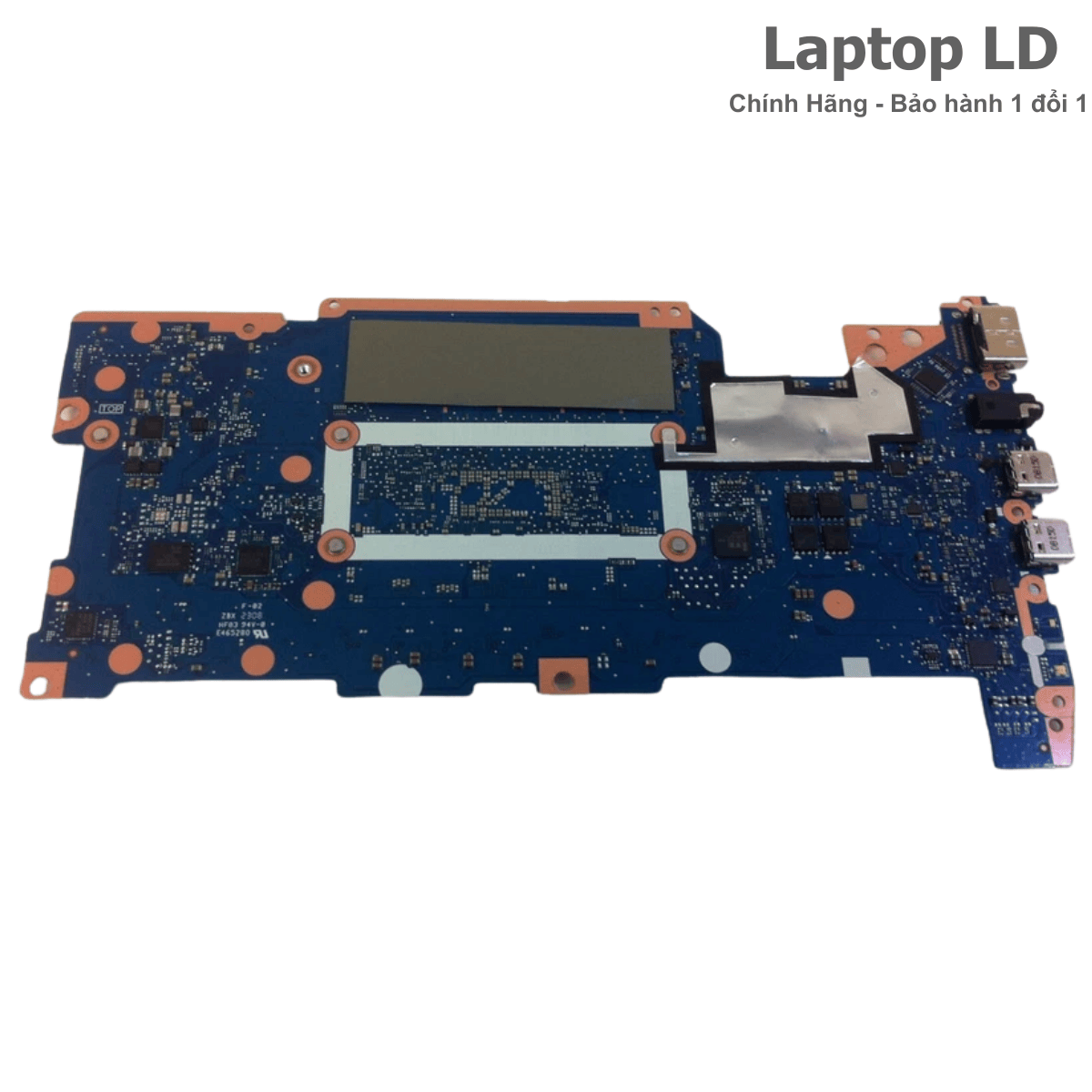

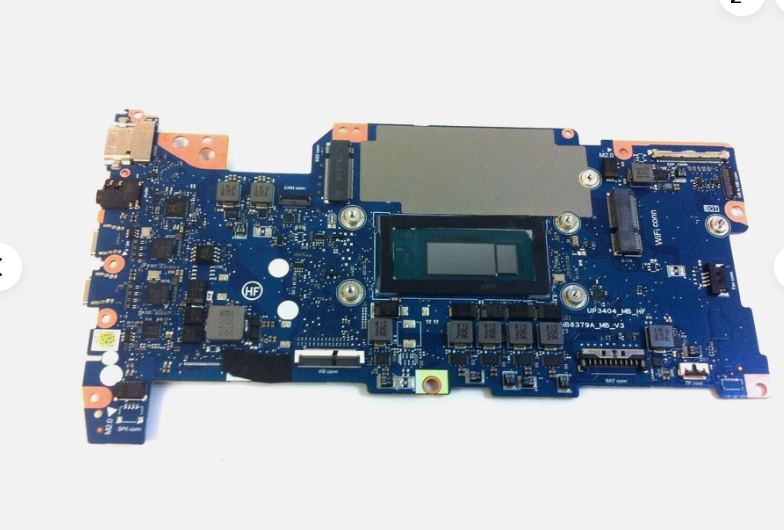

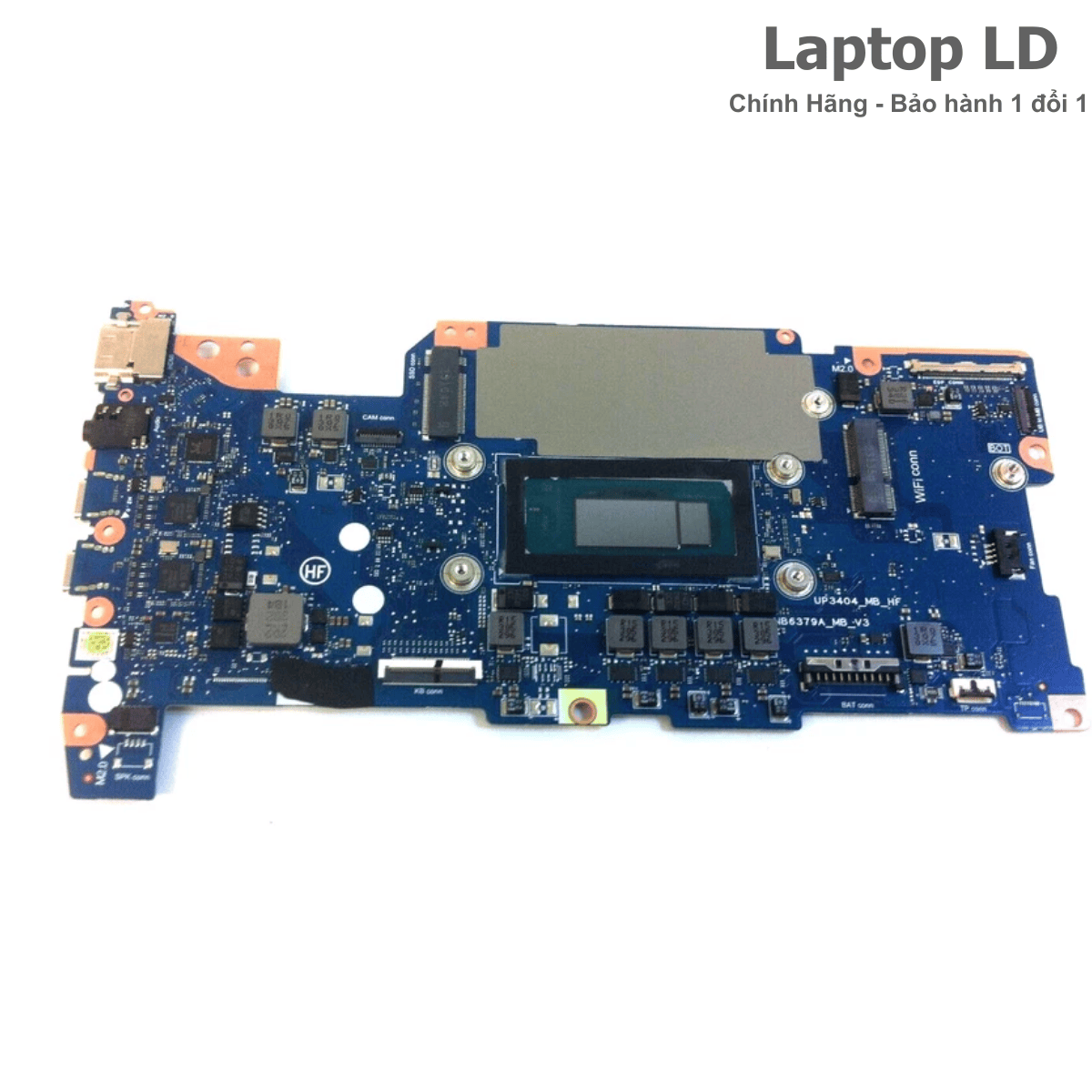

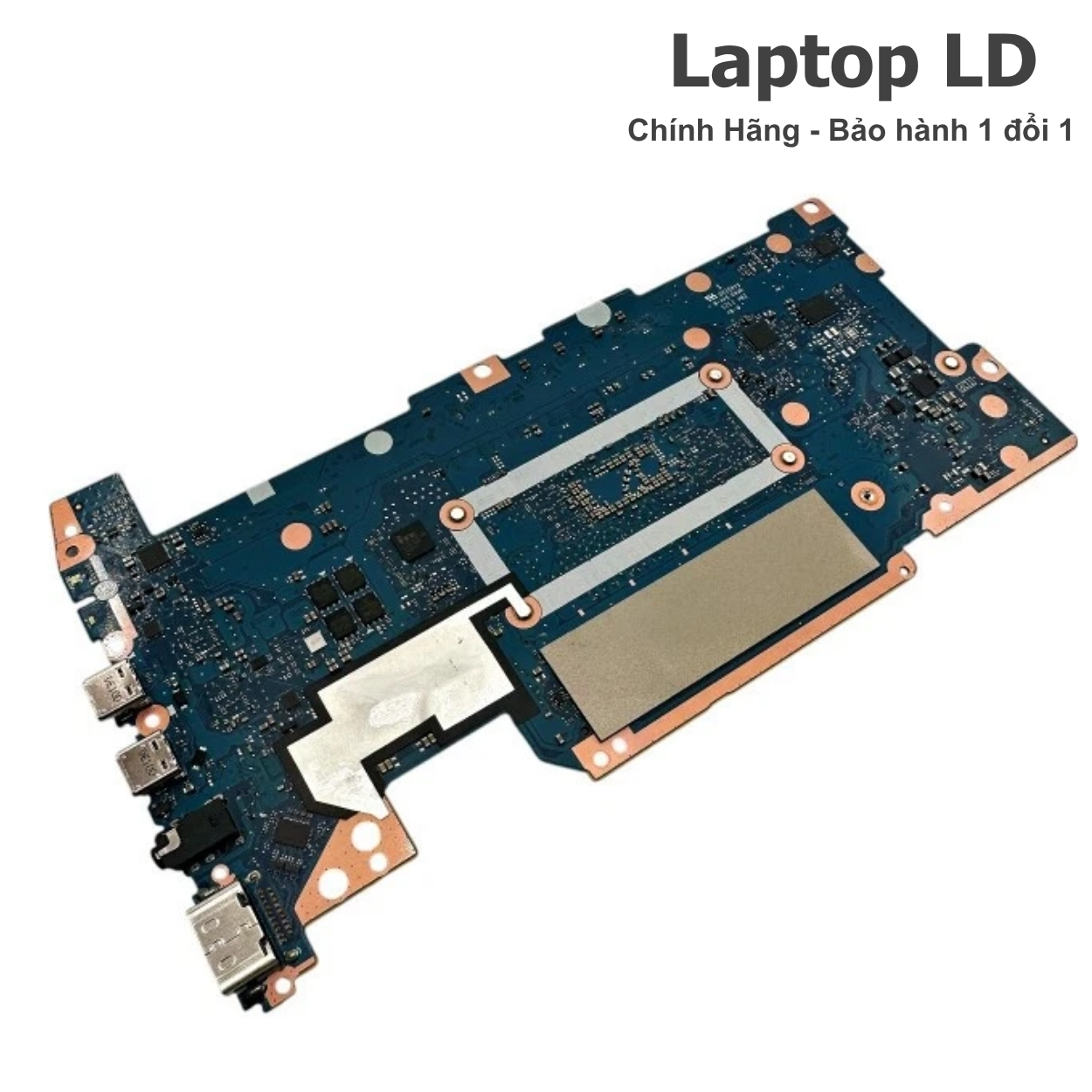

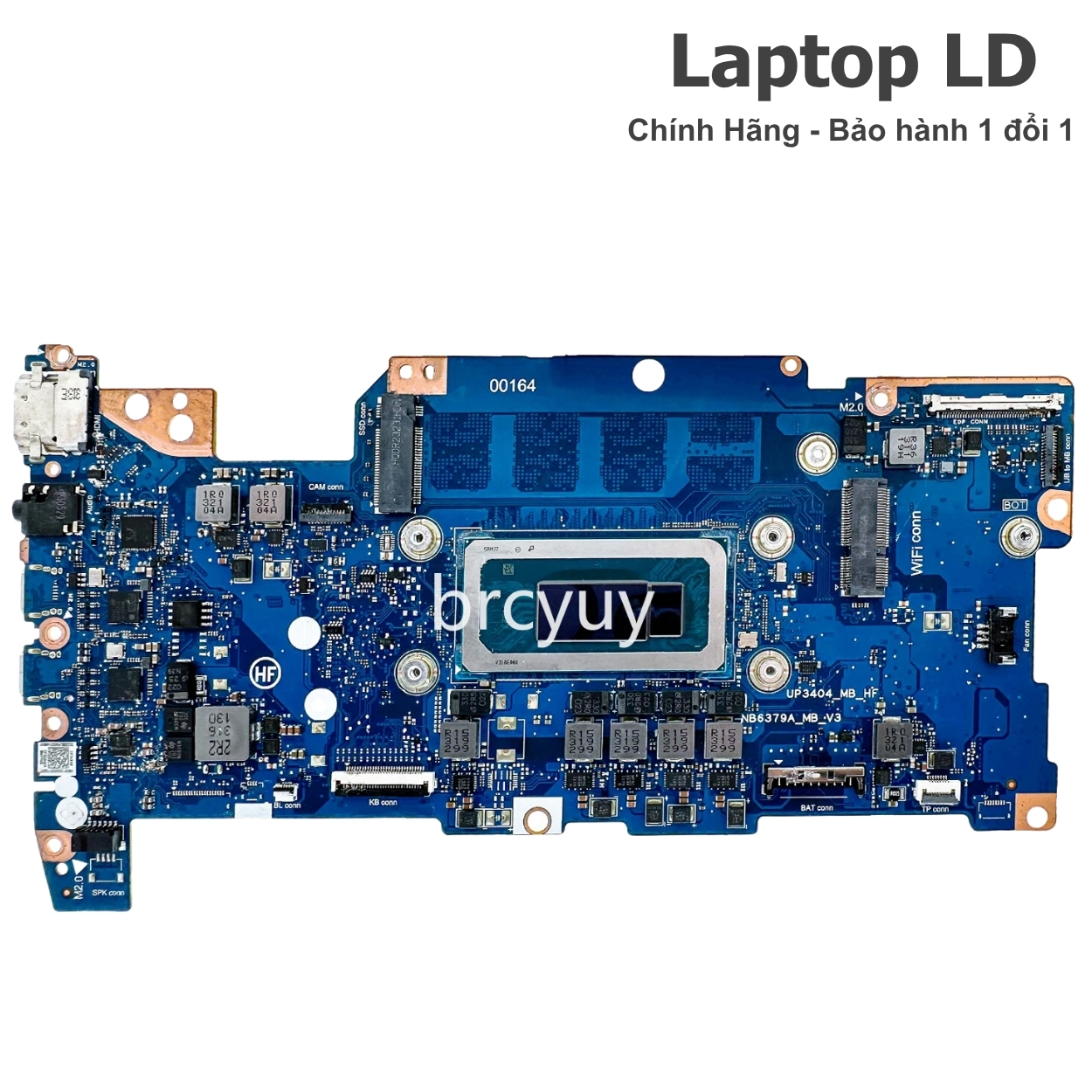

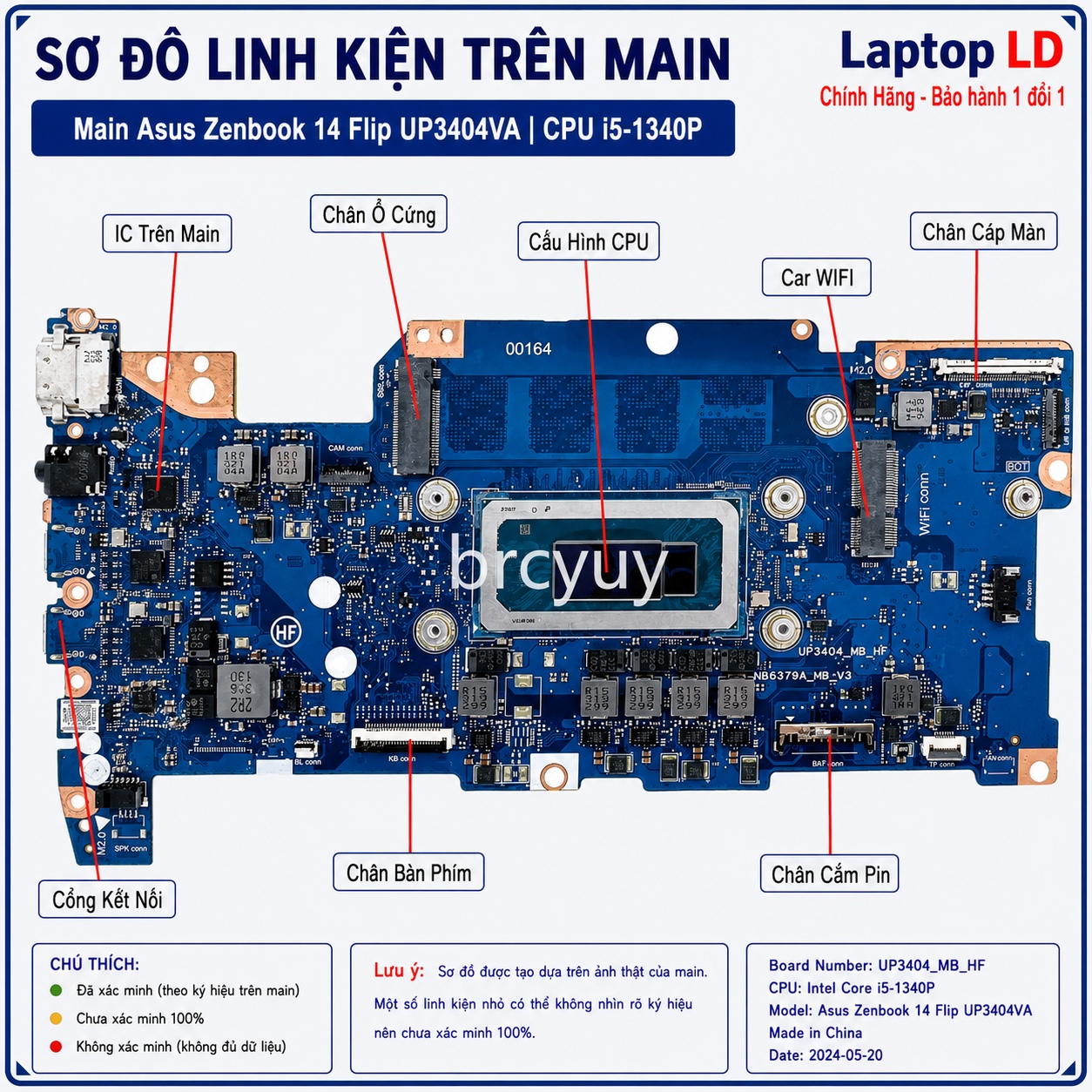

Vị trí linh kiện và ảnh tổng thể main Asus Zenbook 14 Flip UP3404VA i5-1340P

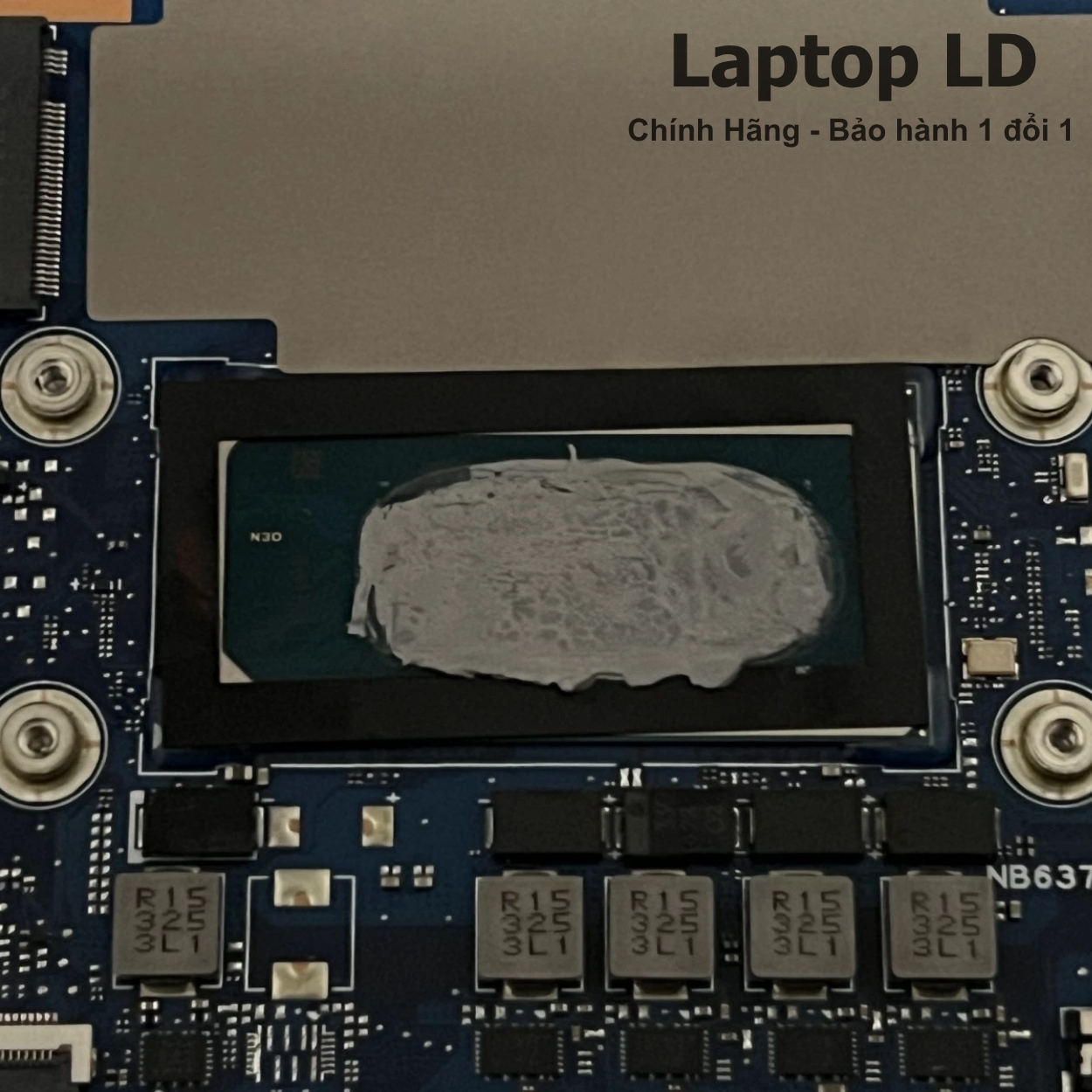

Ảnh thực tế giúp nhận biết CPU i5-1340P, các chip LPDDR5 onboard, khe SSD M.2 2280, module Wi-Fi, mạch sạc USB-C, hai Thunderbolt 4, HDMI 2.1 và các đầu cáp pin, màn hình OLED cảm ứng, quạt, bàn phím, touchpad, loa, camera, cảm biến và bút.
Cần gửi gì để Laptop LD báo đúng main?
UP3404VA có biến thể i5-1340P và i7-1360P, đồng thời có nhiều mã cấu hình theo khu vực. Để khóa đúng bản i5-1340P, RAM 16GB và SSD 512GB, khách nên gửi đầy đủ thông tin máy và bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Asus Zenbook 14 Flip OLED UP3404VA.
- Ảnh mã cấu hình đầy đủ như UP3404VA-KN038W, KN542WS, KN543WS hoặc DS54T-S.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh tem main 60NB10E0-MB4000 và ASUS P/N 90NB10E0-R00020.
- Ảnh khu vực CPU i5-1340P, RAM LPDDR5 onboard và khe SSD M.2.
- Ảnh hai Thunderbolt 4, HDMI 2.1, USB-A và audio 3.5mm.
- Ảnh đầu cáp màn hình OLED cảm ứng, pin, quạt, bàn phím và touchpad.
- Mô tả lỗi: không nguồn, không sạc, lỗi OLED/cảm ứng, lỗi bút, treo logo, mất SSD, mất Thunderbolt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng UP3404VA, i5-1340P và main 60NB10E0-MB4000.
- Xác nhận đúng RAM 16GB LPDDR5 onboard và SSD 512GB.
- Tránh nhầm bản i7-1360P hoặc bo mạch có dung lượng SSD khác.
- Nhận diện đúng layout nguồn, SSD, Wi-Fi và cụm Thunderbolt 4.
- Khoanh vùng lỗi main với lỗi màn OLED, cảm ứng, bút, bản lề hoặc cáp màn.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Asus Zenbook 14 Flip UP3404VA i5-1340P 60NB10E0-MB4000 được báo theo đúng RAM onboard, dung lượng SSD, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra tản nhiệt CPU dòng P, pin 75Wh, SSD M.2, Wi-Fi, OLED cảm ứng, bút, bản lề 360° và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng 60NB10E0-MB4000 và máy không vào nước hoặc chập nhiều tầng nguồn. Máy lỗi OLED, cảm ứng, Thunderbolt, BIOS, RAM onboard hoặc nguồn CPU cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng UP3404VA, i5-1340P, 60NB10E0-MB4000 và 90NB10E0-R00020.
- Xác nhận đúng Intel Iris Xe Graphics và RAM 16GB LPDDR5 onboard.
- Kiểm tra sạc USB-C 65W, hai Thunderbolt 4, HDMI 2.1, USB-A, audio, SSD và Wi-Fi.
- Kiểm tra OLED cảm ứng 2.8K 90Hz, bút, bản lề 360°, camera IR, loa và cảm biến.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Asus Zenbook 14 Flip UP3404VA i5-1340P dùng cho máy nào?
Dòng máy phù hợp
- Asus Zenbook 14 Flip OLED UP3404VA màn hình 14 inch.
- CPU Intel Core i5-1340P onboard.
- Main 60NB10E0-MB4000.
- ASUS P/N 90NB10E0-R00020.
- Intel Iris Xe Graphics tích hợp.
- RAM 16GB LPDDR5 onboard, không có khe SO-DIMM.
- Một khe SSD M.2 2280 PCIe Gen4 x4.
- Hai Thunderbolt 4, một USB-A, HDMI 2.1 và audio 3.5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-1340P với i7-1360P cùng model UP3404VA.
- Không bỏ qua dung lượng RAM onboard 16GB và dung lượng SSD.
- Không coi LPDDR5 là RAM SO-DIMM có thể tháo nâng cấp.
- Không ghi thêm USB-A thứ hai, LAN RJ-45 hoặc khe thẻ nhớ.
- Không nhầm OLED cảm ứng 2.8K với màn IPS hoặc màn không cảm ứng.
- Không dùng SSD M.2 hai mặt do linh kiện gắn sát khu vực khe SSD.
- Không kết luận lỗi main trước khi loại trừ màn OLED, digitizer, cáp bản lề, pin và bo cổng.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus Zenbook 14 Flip OLED UP3404VA. | Nhầm với UX3402VA, UP5401 hoặc Zenbook 14 không xoay gập. |
| Mã main | 60NB10E0-MB4000. | Đặt theo tên máy nhưng không kiểm mã bo mạch và cấu hình RAM. |
| ASUS P/N | 90NB10E0-R00020. | Nhầm part number của bản i7-1360P. |
| CPU | Intel Core i5-1340P, 12 nhân, 16 luồng, Turbo tối đa 4.60GHz. | Nhầm i7-1360P hoặc CPU dòng H. |
| GPU | Intel Iris Xe Graphics tích hợp, dùng chung RAM hệ thống. | Ghi GPU rời hoặc Intel Arc. |
| RAM | 16GB LPDDR5 onboard, dual-channel, không có khe nâng cấp. | Tưởng có khe SO-DIMM hoặc ghi DDR4. |
| SSD | 1 khe M.2 2280 PCIe Gen4 x4 NVMe, SSD một mặt. | Nhầm có hai khe SSD hoặc dùng SSD hai mặt. |
| Cổng ngoài | 1 USB-A 3.2 Gen 2, 2 Thunderbolt 4 USB-C, 1 HDMI 2.1 TMDS và 1 audio 3.5mm. | Ghi thêm LAN, SD/microSD hoặc USB-A thứ hai. |
| Sạc | Adapter USB-C 65W, 20V 3.25A. | Dùng adapter không hỗ trợ USB Power Delivery hoặc công suất thấp. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem ASUS, mã main, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

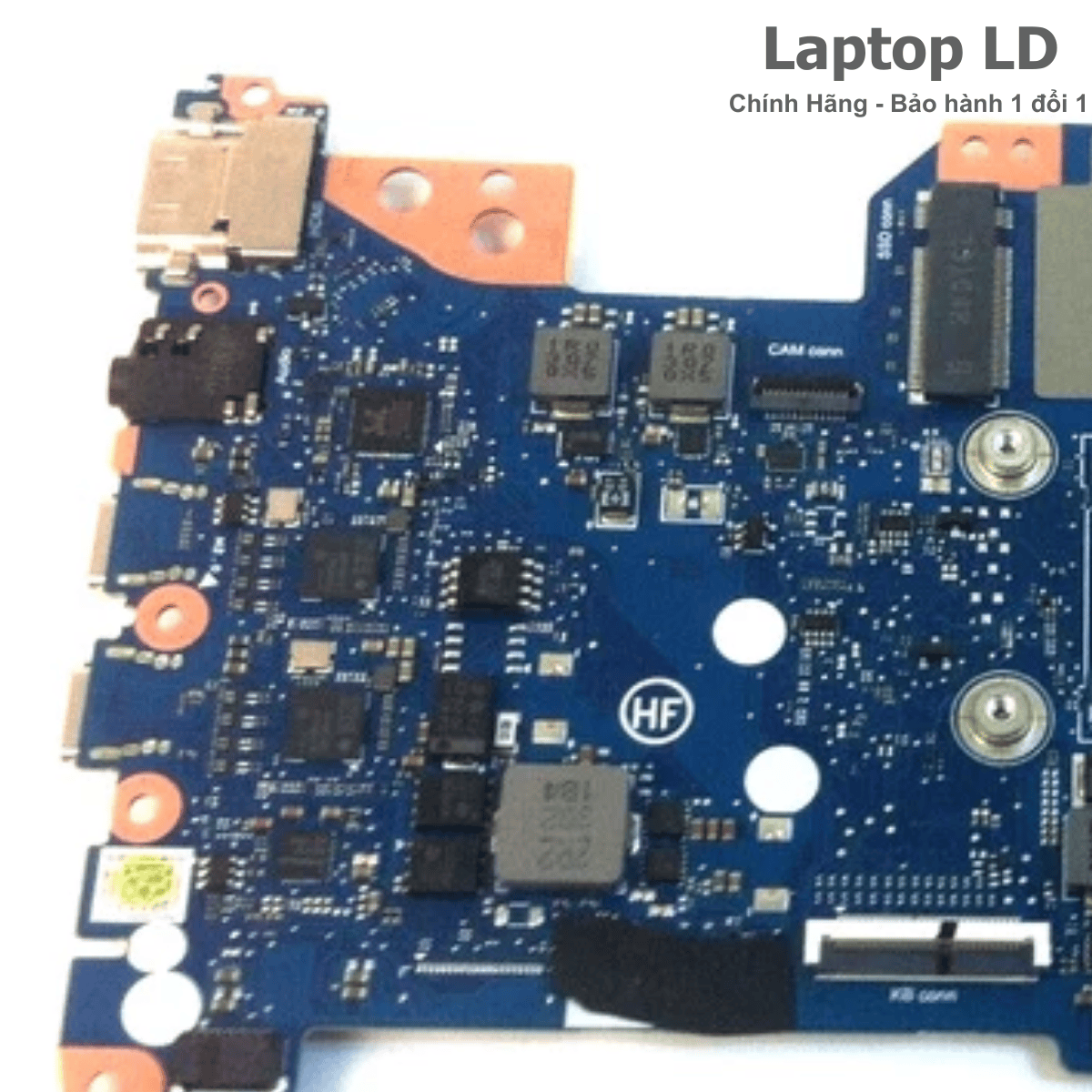

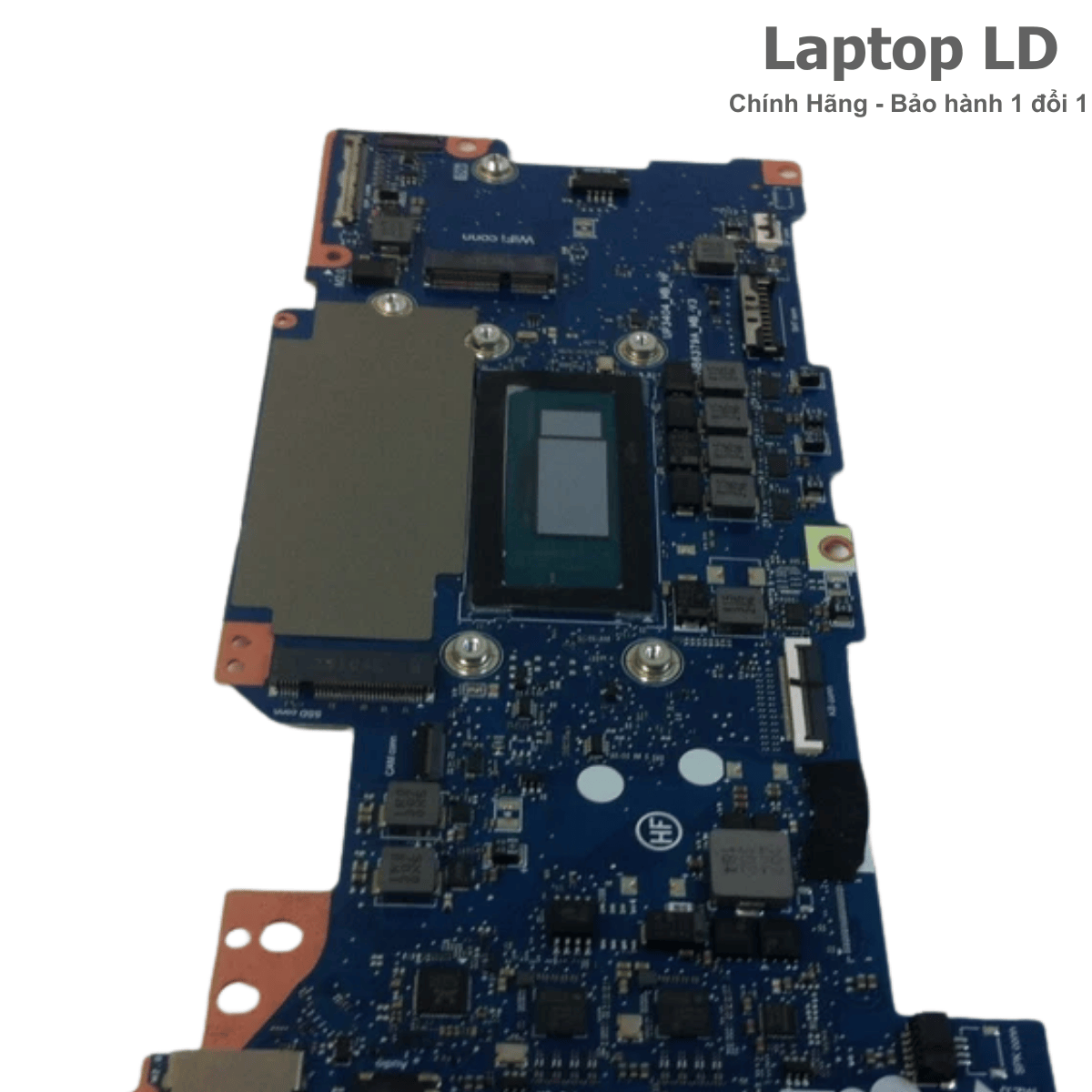

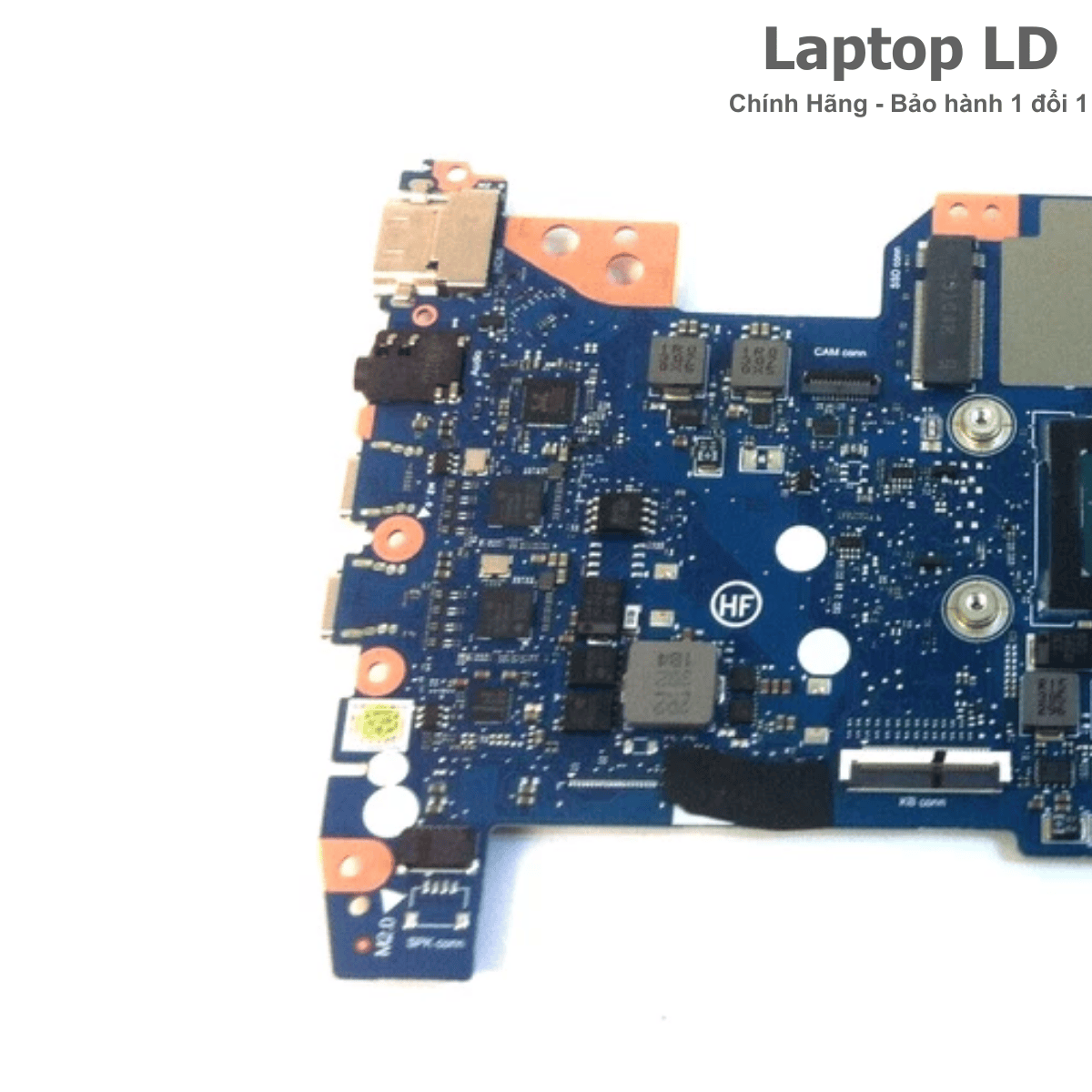

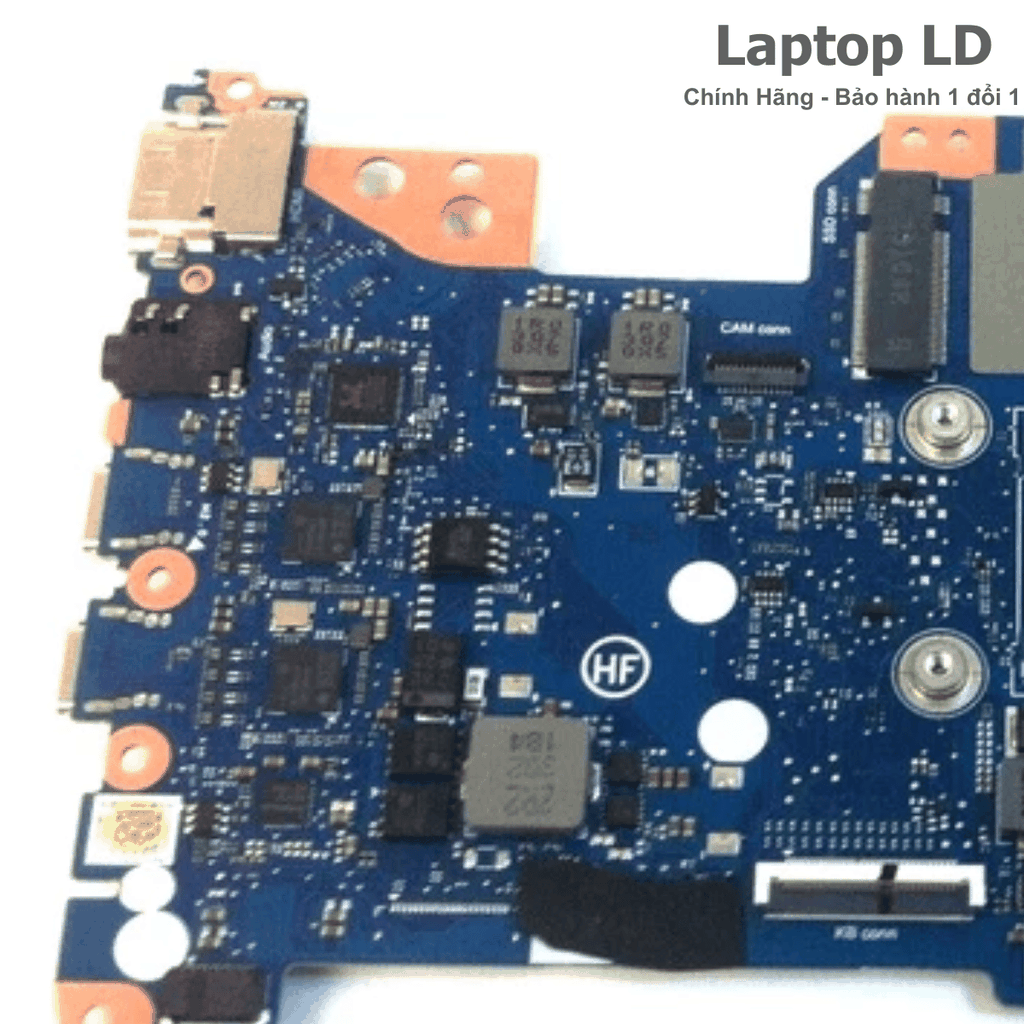

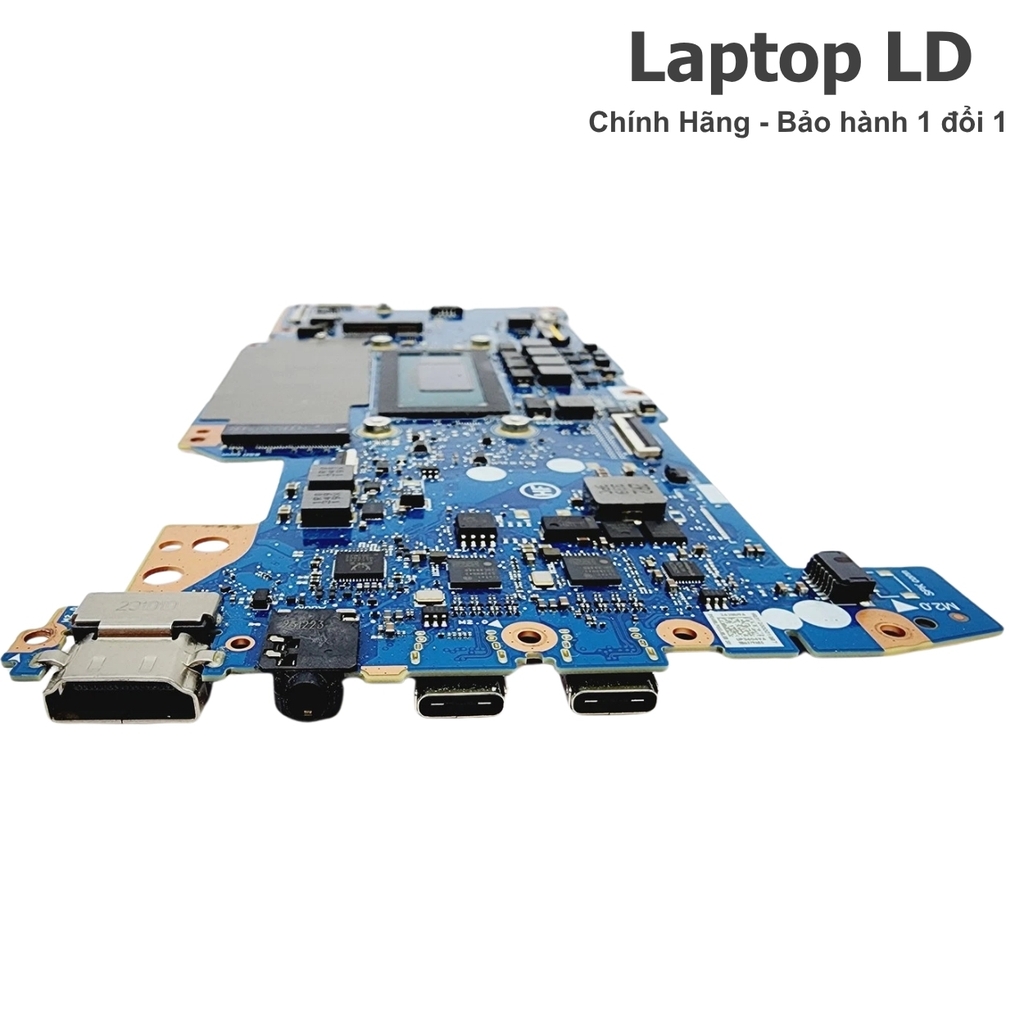

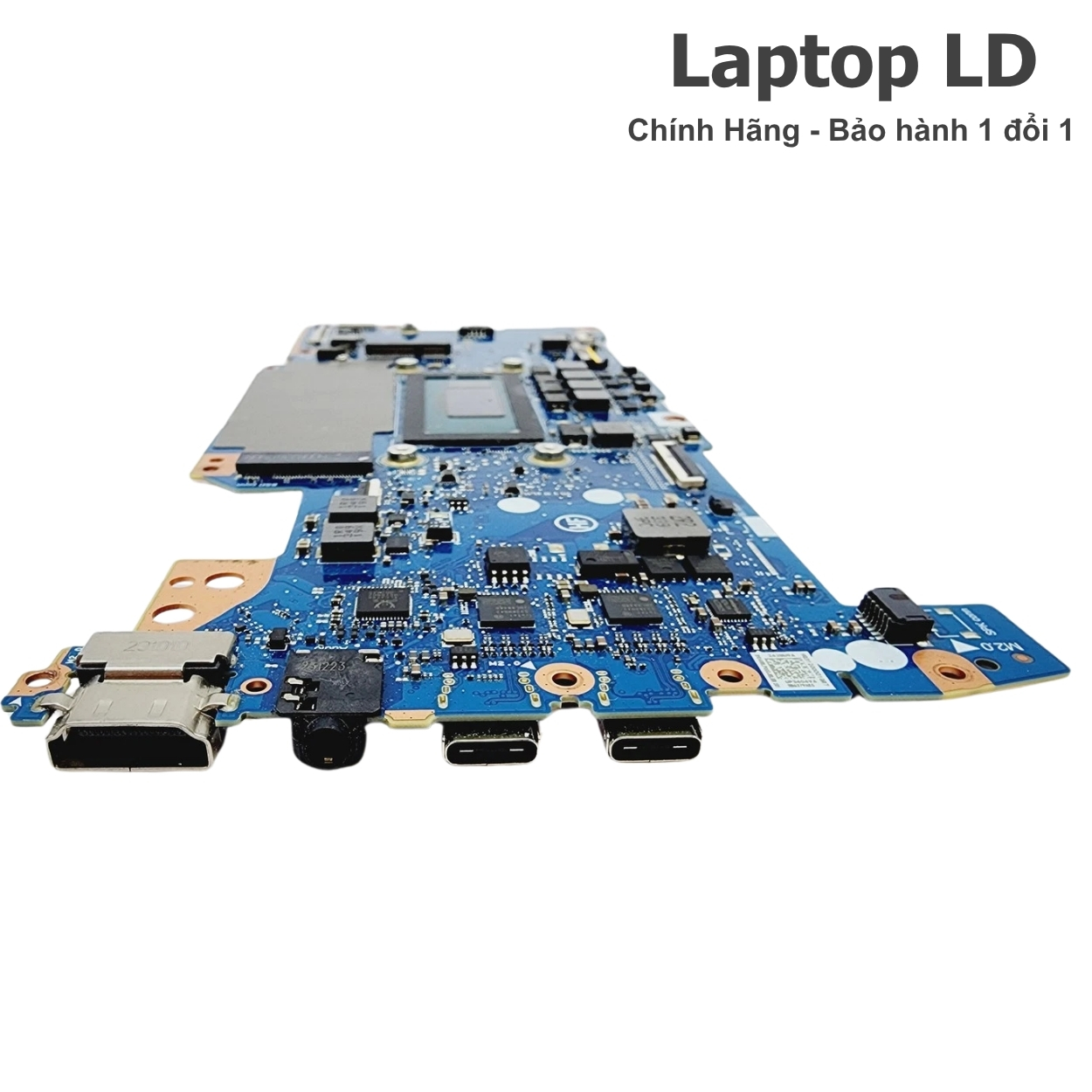

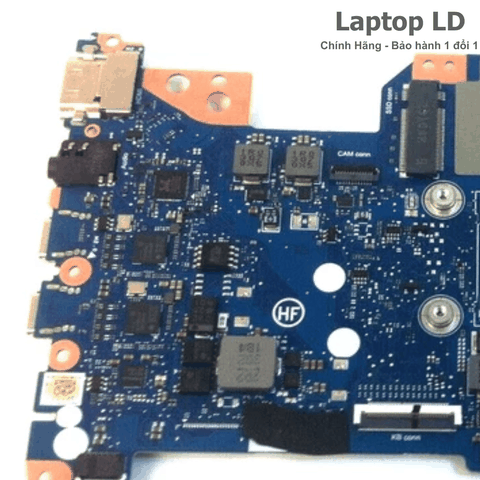

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Asus Zenbook 14 Flip UP3404VA
Nhóm ảnh này giúp đối chiếu đúng i5-1340P, Intel Iris Xe Graphics, RAM LPDDR5 onboard, khe SSD M.2 2280, module Wi-Fi, mạch USB-C, hai Thunderbolt 4, HDMI và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Asus Zenbook 14 Flip UP3404VA
Lỗi nguồn và Thunderbolt 4
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc máy chỉ rung quạt ngắn.
- Chỉ một cổng Thunderbolt 4 nhận sạc, cổng còn lại mất sạc hoặc dữ liệu.
- Máy nhận adapter nhưng pin không tăng hoặc tụt pin khi tải CPU.
- Cổng USB-C nóng sau khi dùng dock, hub, màn hình ngoài hoặc cáp lỗi.
- Máy tự tắt khi xoay gập, cắm HDMI hoặc kết nối thiết bị Thunderbolt.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM LPDDR5 hoặc SSD.
Lỗi RAM, SSD và khởi động
- Treo logo ASUS, khởi động lặp hoặc tự vào BIOS.
- Lỗi LPDDR5 onboard làm máy không POST, treo ngẫu nhiên hoặc xanh màn.
- Không nhận SSD M.2, mất ổ sau sleep hoặc báo không có thiết bị khởi động.
- SSD hai mặt cấn linh kiện gần khe M.2 hoặc không nằm phẳng trên main.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
- Máy thức dậy chậm, treo Modern Standby hoặc tự khởi động lại.
Lỗi OLED, cảm ứng và bản lề
- Màn OLED không lên, nhấp nháy, ám màu hoặc chỉ hiển thị ở một góc mở.
- Cảm ứng mất một vùng, loạn điểm chạm hoặc mất hoàn toàn khi xoay gập.
- Bút không nhận, mất lực nhấn hoặc chập chờn theo tư thế tablet.
- Màn tự xoay sai, không chuyển chế độ tablet hoặc cảm biến góc không hoạt động.
- HDMI hoặc Thunderbolt không xuất hình dù màn trong vẫn hoạt động.
- Cáp màn/cảm ứng bị căng, gập hoặc oxy hóa tại khu vực bản lề 360°.
Nên sửa hay thay bo mạch Asus Zenbook 14 Flip UP3404VA?
UP3404VA tích hợp CPU và RAM LPDDR5 trên main, đồng thời sử dụng OLED cảm ứng và bản lề 360°. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, RAM onboard, SSD, bo cổng và khu vực bản lề.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng Thunderbolt 4, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi nhưng CPU, RAM onboard và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3.3V hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU và RAM LPDDR5.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1340P lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR5 onboard lỗi nhiều chip hoặc lỗi đường dữ liệu sâu.
- Chập nặng đồng thời mạch USB-C, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi xoay gập hoặc chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Asus Zenbook 14 Flip OLED UP3404VA CPU i5-1340P main 60NB10E0-MB4000.
| Tên sản phẩm | Main Asus Zenbook 14 Flip OLED UP3404VA CPU Intel Core i5-1340P main 60NB10E0-MB4000 |
|---|---|
| Dòng máy tương thích | Asus Zenbook 14 Flip OLED UP3404VA |
| Mã main | 60NB10E0-MB4000 |
| Board number | 60NB10E0-MB4000 |
| ASUS part number | 90NB10E0-R00020 |
| CPU | Intel Core i5-1340P onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, Turbo tối đa 4.60GHz, 12MB Intel Smart Cache, công suất cơ bản 28W |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 16GB LPDDR5 onboard, dual-channel, không có khe RAM, dung lượng tối đa 16GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe Gen4 x4 NVMe, hỗ trợ SSD một mặt, cấu hình 512GB |
| Khe trên main | 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình OLED/cảm ứng, bàn phím, touchpad, loa, quạt, camera, cảm biến và bo cổng |
| Cổng ngoài | 1 USB-A 3.2 Gen 2 10Gbps; 2 Thunderbolt 4 USB-C 40Gbps hỗ trợ Power Delivery và DisplayPort; 1 HDMI 2.1 TMDS; 1 audio 3.5mm |
| Màn hình tương thích | 14 inch OLED cảm ứng, tỷ lệ 16:10, 2880×1800, 90Hz, 0,2ms, 400 nit, HDR peak 550 nit, 100% DCI-P3, hỗ trợ bút, bản lề 360° |
| Pin | Pin Li-ion 4 cell 75Wh |
| Sạc | Adapter ASUS USB-C 65W, đầu ra tối đa 20V 3.25A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử adapter 65W, kiểm từng cổng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một Thunderbolt 4 nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và kiểm sạc, dữ liệu, xuất hình riêng từng cổng. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, ngắt thiết bị ngoại vi và theo dõi trình tự khởi động. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD một mặt, đo nguồn socket và kiểm nhận diện trong BIOS. |
| OLED không hiển thị | Panel, cáp màn, nguồn OLED, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm nguồn panel, đầu cáp và tín hiệu khởi động. |
| Mất cảm ứng hoặc bút | Digitizer, cáp cảm ứng, controller, firmware hoặc cảm biến chế độ máy. | Kiểm Device Manager, thử bút chuẩn, kiểm cáp và hoạt động theo từng góc gập. |
| Không chuyển chế độ tablet | Cảm biến góc, cảm biến gia tốc, cáp bản lề hoặc firmware. | Kiểm cảm biến trong hệ điều hành, xoay máy ở nhiều góc và kiểm đầu cáp. |
| HDMI/Thunderbolt mất hình | Cổng, IC bảo vệ, controller, BIOS hoặc đường DisplayPort/HDMI. | Thử cáp/màn khác, kiểm từng cổng và nhận diện thiết bị xuất hình. |
| Máy vào nước | Oxy hóa vùng USB-C, HDMI, audio, nguồn RAM, màn hình hoặc bản lề. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 65W, hai Thunderbolt 4, RAM LPDDR5, SSD M.2, OLED cảm ứng 90Hz, bút, HDMI, USB-A, Wi-Fi, Bluetooth, camera IR, cảm biến và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, OLED, cảm ứng, bút, bản lề, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin, SSD, BIOS, OLED cảm ứng, bút, cảm biến, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh UP3404VA, i5-1340P, 16GB LPDDR5, 512GB SSD, 60NB10E0-MB4000 và 90NB10E0-R00020.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và chạy test CPU, RAM, SSD, OLED, cảm ứng, bút, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại chế độ laptop/tablet, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter USB-C đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main 60NB10E0-MB4000 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Asus Zenbook 14 Flip UP3404VA nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nứt OLED/cảm ứng, gãy bản lề, cháy nổ do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 60NB10E0-MB4000 có CPU và RAM LPDDR5 onboard, hai cổng Thunderbolt cùng socket SSD nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main UP3404VA i5-1340P dùng mã nào?
Main trong bài dùng mã 60NB10E0-MB4000, ASUS P/N 90NB10E0-R00020, RAM 16GB LPDDR5 onboard.
CPU i5-1340P có bao nhiêu nhân và luồng?
Intel Core i5-1340P có 12 nhân gồm 4 P-core và 8 E-core, 16 luồng, Turbo tối đa 4.60GHz và 12MB cache.
RAM 16GB có nâng cấp được không?
Không. Máy dùng 16GB LPDDR5 hàn trực tiếp trên main và không có khe SO-DIMM.
Máy có mấy khe SSD?
Main có một khe M.2 2280 PCIe Gen4 x4 NVMe và sử dụng SSD một mặt.
Hai cổng USB-C có phải Thunderbolt không?
Có. Máy có hai cổng Thunderbolt 4 hỗ trợ USB4, DisplayPort và USB Power Delivery.
Màn hình có xoay gập và dùng bút được không?
Có. Máy dùng OLED cảm ứng 14 inch, bản lề 360° và hỗ trợ bút cảm ứng.
Máy có cổng LAN hoặc khe thẻ nhớ không?
Không. UP3404VA không tích hợp LAN RJ-45 hoặc khe SD/microSD.
Màn hình của máy có thông số gì?
Màn OLED cảm ứng 14 inch 2880×1800, tỷ lệ 16:10, 90Hz, 400 nit và HDR peak 550 nit.
Sạc chuẩn của máy bao nhiêu watt?
Máy dùng adapter ASUS USB-C 65W, đầu ra tối đa 20V 3.25A.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
