Laptop LD • Main Asus Vivobook S14 K3402ZA / S15 K3502ZA
Thay main Asus Vivobook S14 K3402ZA / S15 K3502ZA i5-12500H S5602ZA REV:2.1 đúng mã
Đúng nền main S5602ZA MB REV:2.1, board reference 60NB0WD0-MB1020, CPU Intel Core i5-12500H, Intel Iris Xe Graphics, RAM DDR4-3200 onboard kết hợp một khe SO-DIMM và một khe SSD M.2 2280 PCIe 4.0. Laptop LD hỗ trợ đối chiếu main K3402ZA 14 inch hoặc K3502ZA 15,6 inch, dung lượng RAM onboard 4GB/8GB, ASUS part number, OLED, hai Thunderbolt 4, HDMI 2.0, pin 70Wh, sạc USB-C 90W và toàn bộ đường nguồn trước khi sửa hoặc thay bo mạch.
- 60NB0WD0-MB1020
- CPU i5-12500H
- Iris Xe Graphics
- DDR4-3200
- 2 Thunderbolt 4
- OLED 90Hz / 120Hz
Xác thực kỹ thuật: K3402ZA và K3502ZA dùng chung nền board S5602ZA MB REV:2.1 nhưng ASUS P/N, BIOS, RAM onboard, cáp màn hình và khung máy khác nhau. Không nên thay chéo chỉ dựa vào hình dáng bo mạch.

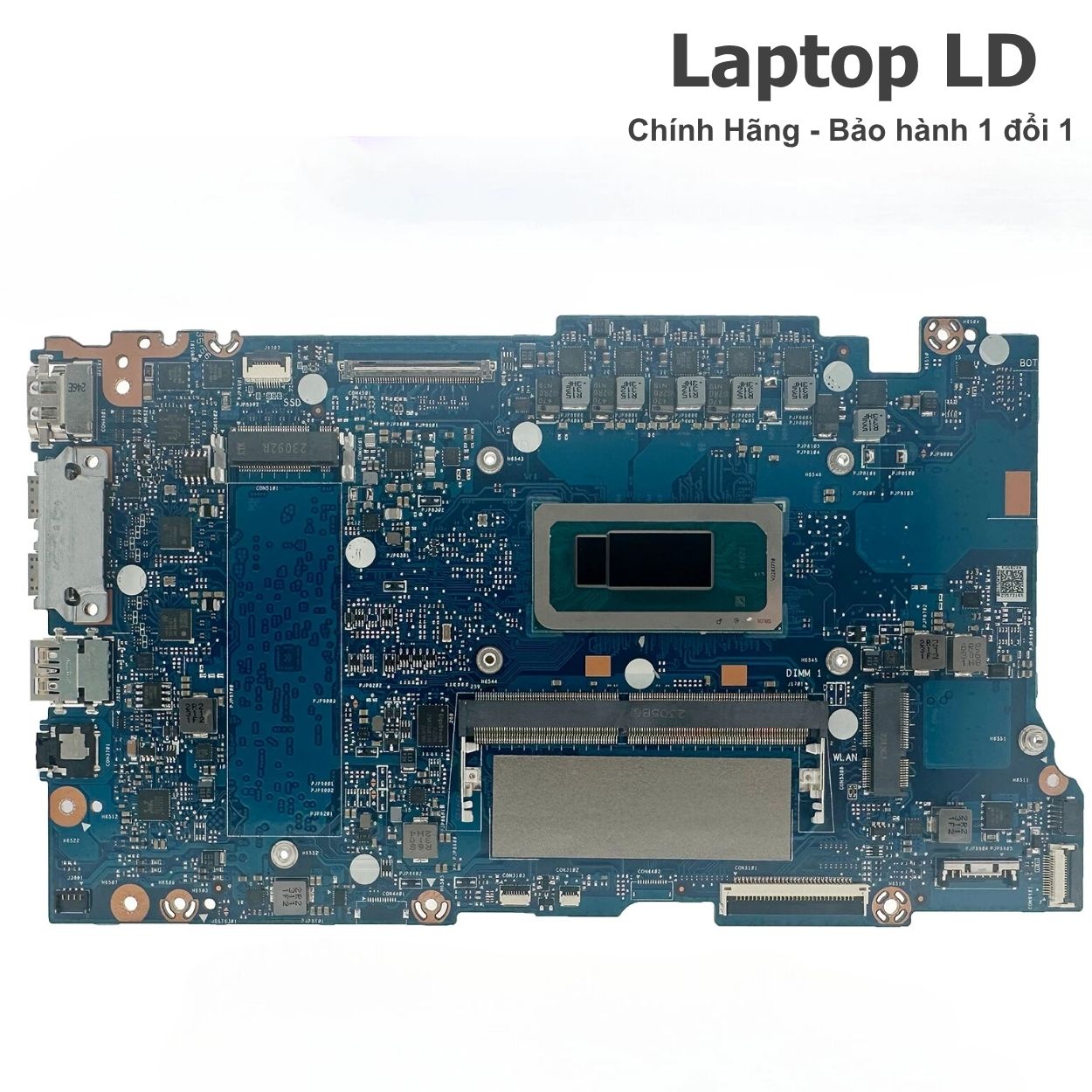

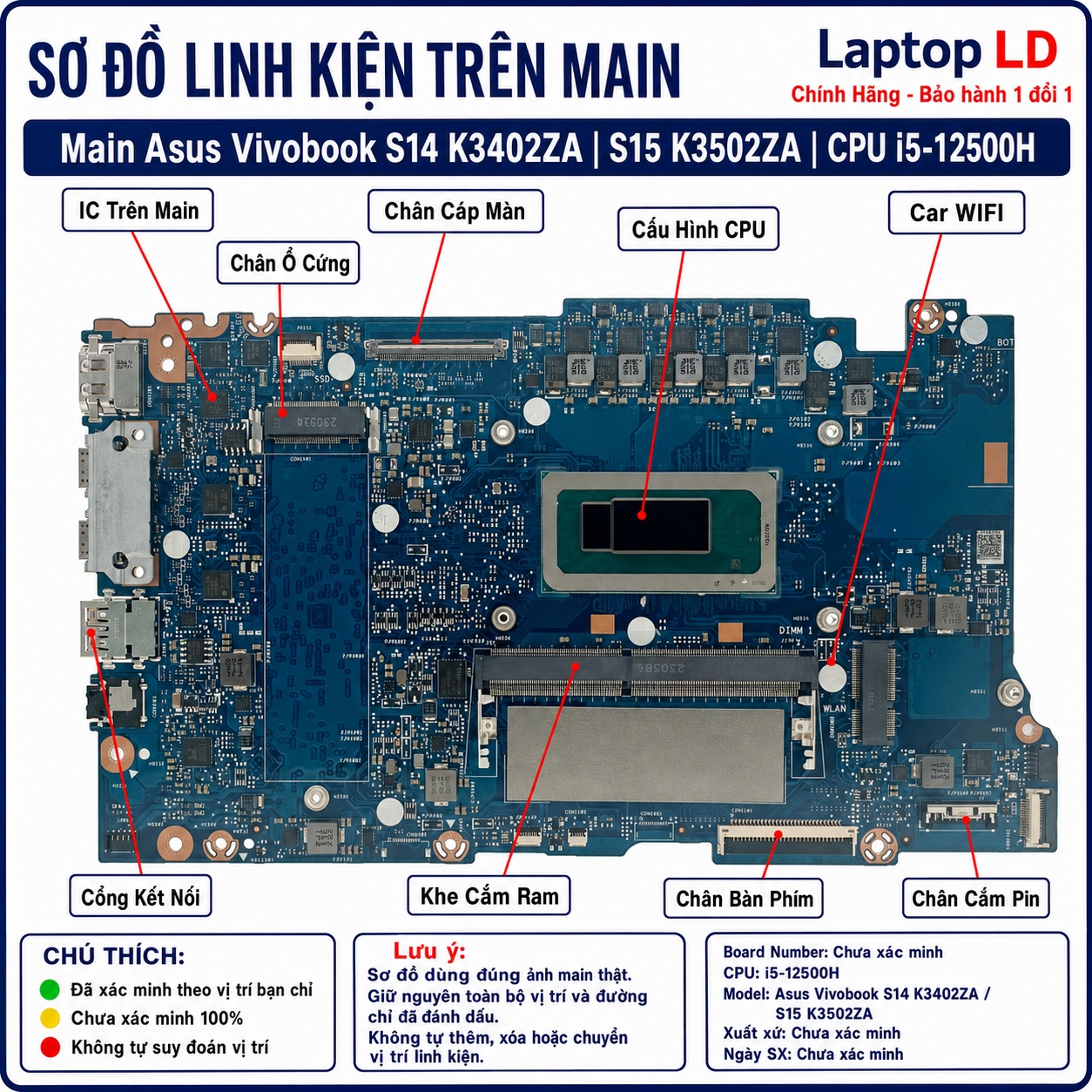

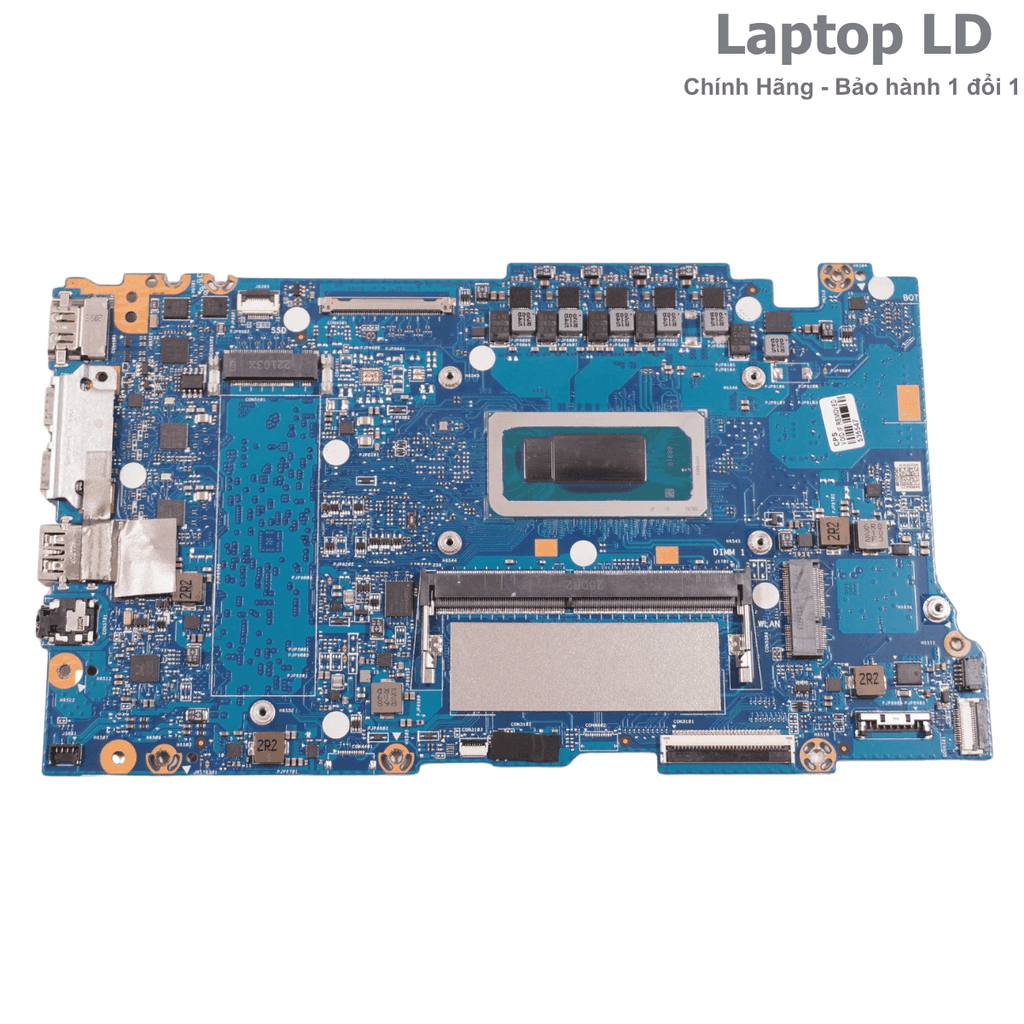

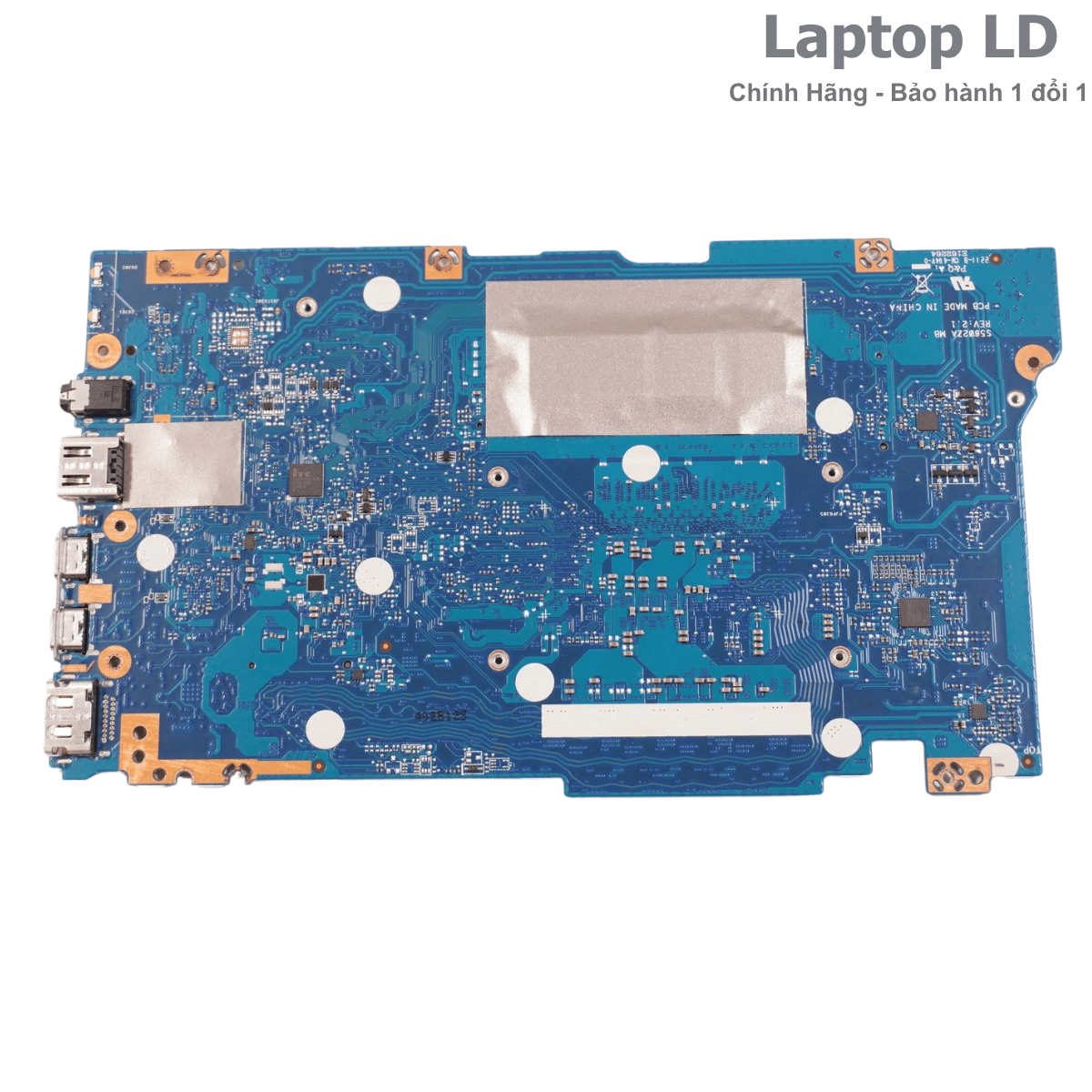

Vị trí linh kiện và ảnh tổng thể main K3402ZA / K3502ZA i5-12500H

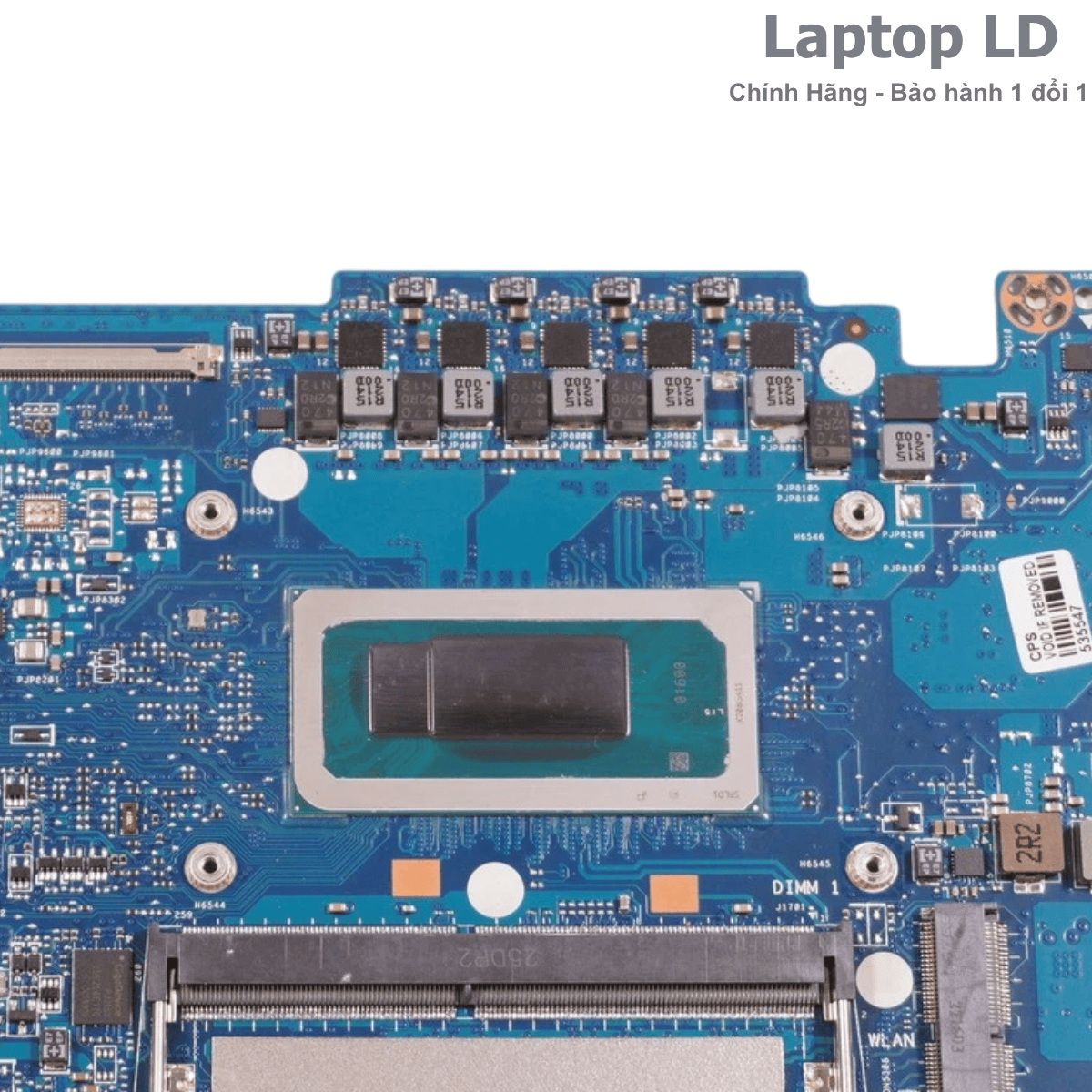

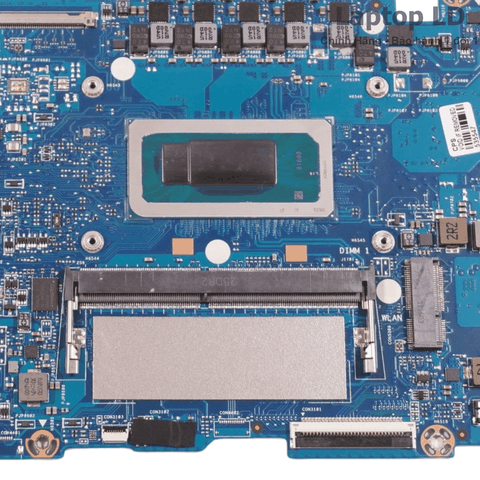

Ảnh thực tế giúp nhận biết CPU i5-12500H, chip RAM DDR4 onboard, khe SO-DIMM, SSD M.2 2280, module Wi-Fi 6E, mạch sạc USB-C, hai Thunderbolt 4, HDMI 2.0 và các đầu cáp pin, OLED/eDP, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
K3402ZA và K3502ZA có cùng nền bo nhưng khác kích thước máy, ASUS P/N, RAM onboard và BIOS. Khách nên gửi đầy đủ ảnh tem máy cùng hai mặt main để tránh nhầm bản 4GB/8GB hoặc nhầm S14 với S15.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model K3402ZA hoặc K3502ZA.
- Ảnh mã cấu hình đầy đủ như K3402ZA-KMxxx hoặc K3502ZA-KJxxx/L1xxx.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng S5602ZA MB REV:2.1 hoặc mã 60NB0WD0-MB1020 trên PCB.
- Ảnh ASUS P/N bắt đầu 90NB0WE0 cho K3402ZA hoặc 90NB0WK0 cho K3502ZA.
- Ảnh chip RAM onboard để xác định bản 4GB hay 8GB.
- Ảnh CPU i5-12500H, khe SO-DIMM, SSD M.2, hai Thunderbolt 4 và HDMI.
- Mô tả lỗi: không nguồn, không sạc, lỗi RAM, treo logo, mất SSD, mất OLED, lỗi Thunderbolt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng K3402ZA 14 inch hoặc K3502ZA 15,6 inch.
- Khóa đúng CPU i5-12500H và board S5602ZA REV:2.1.
- Phân biệt main 4GB onboard với main 8GB onboard.
- Tránh nhầm part number của i7-12700H.
- Đối chiếu đúng BIOS, cáp màn, bo I/O và khung bàn phím.
- Khoanh vùng lỗi main với lỗi adapter, pin, RAM, SSD, OLED hoặc cáp.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main K3402ZA/K3502ZA i5-12500H được báo theo đúng model 14/15 inch, RAM onboard 4GB/8GB, ASUS P/N, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra quạt, tản nhiệt CPU 45W, pin 70Wh, RAM DDR4, SSD M.2, Wi-Fi 6E, OLED và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng ASUS P/N. Main lỗi RAM onboard, Thunderbolt, BIOS/ME, nguồn CPU hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng K3402ZA/K3502ZA, i5-12500H, S5602ZA REV:2.1 và ASUS P/N.
- Xác nhận đúng dung lượng RAM onboard 4GB hoặc 8GB.
- Kiểm tra sạc USB-C 90W, hai Thunderbolt 4, HDMI 2.0, hai USB-A và audio.
- Kiểm tra SSD M.2, Wi-Fi 6E, OLED 90Hz/120Hz, camera, loa và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Main i5-12500H nền S5602ZA REV:2.1 dùng cho máy nào?
Dòng máy và biến thể phù hợp
- Asus Vivobook S14 K3402ZA màn hình 14 inch.
- Asus Vivobook S15 K3502ZA màn hình 15,6 inch.
- CPU Intel Core i5-12500H onboard.
- Nền board S5602ZA MB REV:2.1.
- Board reference 60NB0WD0-MB1020.
- RAM DDR4-3200 onboard 4GB hoặc 8GB và một khe SO-DIMM.
- Một khe SSD M.2 2280 PCIe 4.0 x4.
- Intel Iris Xe Graphics khi bộ nhớ chạy dual-channel.
Không nên thay chéo khi chưa kiểm
- Không dùng main K3402ZA cho K3502ZA chỉ vì cùng hình dáng.
- Không nhầm ASUS P/N 90NB0WE0 với 90NB0WK0.
- Không nhầm main 4GB onboard với 8GB onboard.
- Không nhầm i5-12500H với i7-12700H.
- Không đổi BIOS K3402ZA sang K3502ZA hoặc ngược lại.
- Không bỏ qua khác biệt cáp OLED/eDP, bo I/O và phím nguồn.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD và màn hình.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model S14 | Asus Vivobook S14 K3402ZA, mã main ASUS bắt đầu 90NB0WE0. | Nhầm với K3502ZA hoặc S3402ZA theo tên thương mại. |
| Model S15 | Asus Vivobook S15 K3502ZA, mã main ASUS bắt đầu 90NB0WK0. | Nhầm với K3402ZA hoặc S3502ZA theo tên thương mại. |
| Nền board | S5602ZA MB REV:2.1, reference 60NB0WD0-MB1020. | Chỉ kiểm hình bo mạch nhưng bỏ qua firmware và P/N. |
| CPU | Intel Core i5-12500H, 12 nhân, 16 luồng, Turbo tối đa 4.50GHz. | Nhầm i7-12700H. |
| GPU | Intel Iris Xe Graphics khi RAM dual-channel; Intel UHD khi single-channel. | Ghi GPU rời hoặc bỏ qua trạng thái bộ nhớ. |
| RAM | 4GB hoặc 8GB DDR4-3200 onboard + 1 khe SO-DIMM. | Tưởng có hai khe RAM hoặc ghi DDR5. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4 NVMe. | Nhầm có hai khe SSD hoặc ổ SATA 2,5 inch. |
| Cổng ngoài | 1 USB 2.0 Type-A, 1 USB-A 3.2 Gen 1, 2 Thunderbolt 4, HDMI 2.0 và audio 3.5mm. | Ghi LAN RJ-45 hoặc khe thẻ nhớ. |
| Sạc | Adapter ASUS USB-C 90W. | Dùng nguồn USB-C công suất thấp gây sạc chậm hoặc tụt hiệu năng. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem ASUS, mã PCB, RAM onboard, CPU, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main K3402ZA / K3502ZA

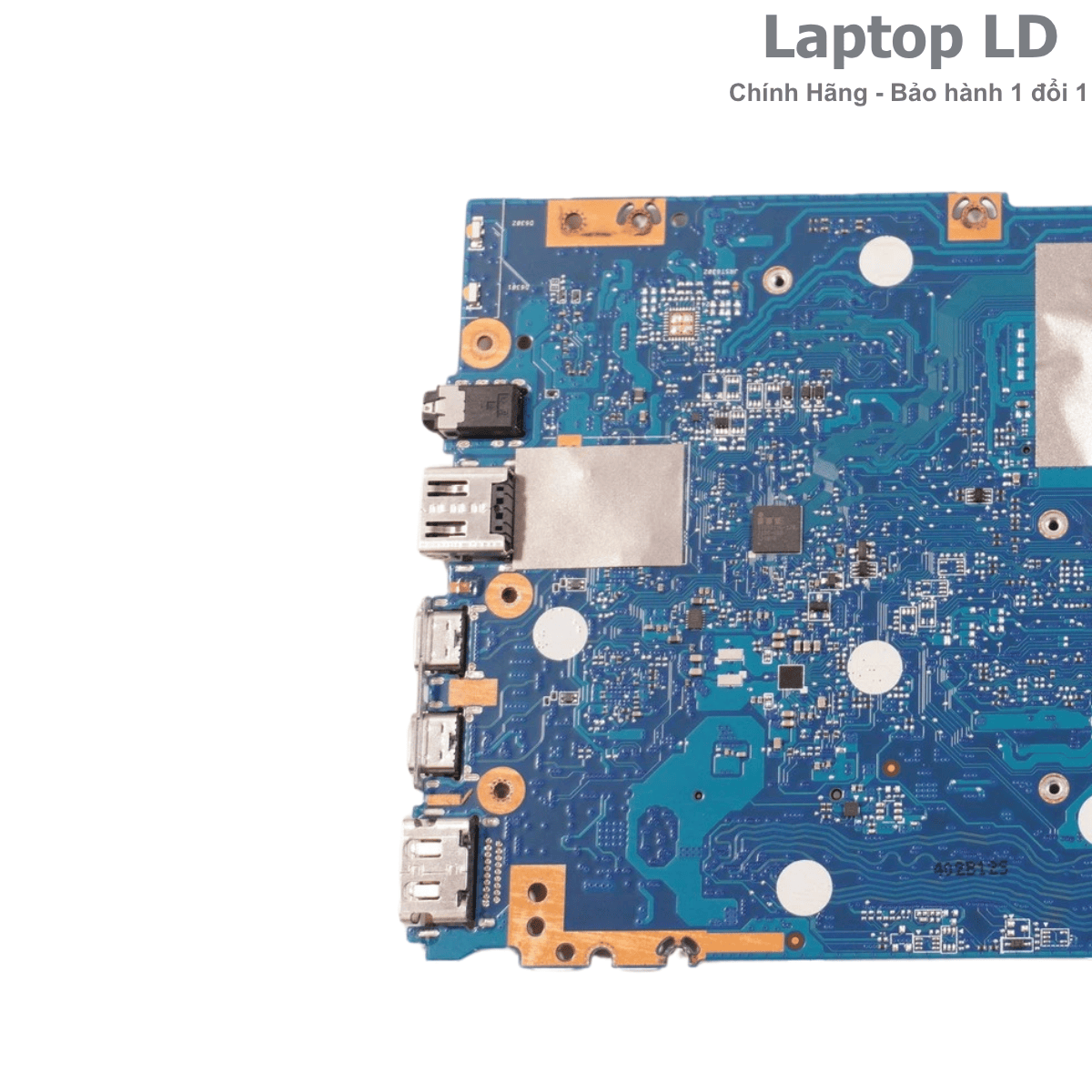

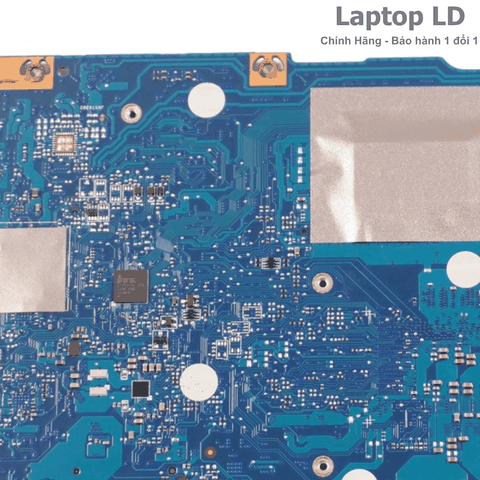

Nhóm ảnh này giúp đối chiếu đúng i5-12500H, Intel Iris Xe, chip DDR4 onboard, khe SO-DIMM, SSD M.2, module Wi-Fi, mạch USB-C, hai Thunderbolt 4, HDMI và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch K3402ZA / K3502ZA
Lỗi nguồn và Thunderbolt 4
- Bấm nguồn không phản hồi hoặc không sáng đèn sạc.
- Chỉ một cổng Thunderbolt 4 nhận sạc, cổng còn lại mất nguồn hoặc dữ liệu.
- Máy nhận adapter nhưng pin không tăng hoặc tụt pin khi chạy tải.
- Cổng USB-C nóng khi dùng dock, màn hình ngoài hoặc cáp lỗi.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM hoặc SSD.
Lỗi RAM, SSD và BIOS
- Treo logo ASUS, khởi động lặp hoặc chậm xuất hình.
- Không nhận RAM onboard hoặc khe SO-DIMM.
- Máy chỉ hiện Intel UHD do bộ nhớ chạy single-channel.
- Không nhận SSD M.2 hoặc mất ổ sau sleep.
- BIOS/Intel ME lỗi sau cập nhật hoặc mất nguồn.
- Máy treo Modern Standby hoặc tự thức dậy bất thường.
Lỗi OLED và ngoại vi
- OLED không lên, nhấp nháy, ám màu hoặc mất hình theo góc mở.
- K3402ZA dùng sai cáp/panel của K3502ZA hoặc ngược lại.
- HDMI hoặc Thunderbolt không xuất hình ra màn ngoài.
- USB-A, audio, Wi-Fi, Bluetooth hoặc camera mất nhận.
- Máy nóng, quạt chạy mạnh hoặc tụt xung CPU 45W.
- Máy vào nước ở cạnh cổng gây oxy hóa Thunderbolt, HDMI và audio.
Nên sửa hay thay bo mạch K3402ZA / K3502ZA?
Nền S5602ZA tích hợp CPU và một phần RAM trên main, đồng thời sử dụng hai Thunderbolt 4 và OLED độ phân giải cao. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, RAM onboard, BIOS/ME và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một Thunderbolt, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS/ME lỗi nhưng CPU, RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU và RAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-12500H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM DDR4 onboard lỗi nhiều chip hoặc lỗi đường dữ liệu sâu.
- Chập nặng đồng thời hai Thunderbolt, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Asus Vivobook S14 K3402ZA / S15 K3502ZA CPU i5-12500H.
| Tên sản phẩm | Main Asus Vivobook S14 K3402ZA / S15 K3502ZA CPU Intel Core i5-12500H |
|---|---|
| Dòng máy tương thích | Asus Vivobook S14 K3402ZA và Vivobook S15 K3502ZA |
| Mã main | S5602ZA MB REV:2.1 |
| Board number | 60NB0WD0-MB1020 |
| ASUS P/N K3402ZA | 90NB0WE0-R00011 bản i5-12500H RAM onboard 8GB; 90NB0WE0-R00040 bản i5-12500H RAM onboard 4GB |
| ASUS P/N K3502ZA | 90NB0WK0-R00010 bản i5-12500H RAM onboard 8GB; 90NB0WK0-R00030 hoặc 90NB0WK0-R00050 bản i5-12500H RAM onboard 4GB |
| CPU | Intel Core i5-12500H onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, Turbo tối đa 4.50GHz, 18MB Intel Smart Cache, công suất cơ bản 45W |
| GPU / VGA | Intel Iris Xe Graphics khi bộ nhớ chạy dual-channel; Intel UHD Graphics khi single-channel; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 4GB hoặc 8GB DDR4-3200 onboard và 1 khe DDR4 SO-DIMM; ASUS công bố tối đa 16GB trên nhiều SKU, bản 8GB onboard tại một số thị trường hỗ trợ tổng 24GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4 NVMe; cấu hình xuất xưởng phổ biến 512GB |
| Khe trên main | 1 khe DDR4 SO-DIMM, 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, OLED/eDP, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài | 1 USB 2.0 Type-A; 1 USB-A 3.2 Gen 1 5Gbps; 2 Thunderbolt 4 USB-C 40Gbps hỗ trợ DisplayPort và Power Delivery; 1 HDMI 2.0; 1 audio 3.5mm |
| Màn hình K3402ZA | 14 inch OLED 2.8K 2880×1800, tỷ lệ 16:10, 90Hz, 0,2ms, HDR peak 600 nit, 100% DCI-P3, không cảm ứng |
| Màn hình K3502ZA | 15,6 inch OLED 2.8K 2880×1620, tỷ lệ 16:9, 120Hz, 0,2ms, HDR peak 600 nit, 100% DCI-P3, không cảm ứng |
| Pin | Pin Li-ion 3 cell 70Wh |
| Sạc | Adapter ASUS USB-C 90W hỗ trợ Power Delivery |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử adapter 90W, kiểm riêng từng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một Thunderbolt nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và test sạc, dữ liệu, xuất hình riêng từng cổng. |
| Treo logo hoặc không POST | BIOS/ME, RAM, SSD, nguồn CPU hoặc ngoại vi. | Tháo SSD, tháo RAM SO-DIMM, reset BIOS và theo dõi trình tự nguồn. |
| Không nhận RAM | Thanh SO-DIMM, chip onboard, nguồn RAM hoặc bộ điều khiển nhớ. | Kiểm dung lượng onboard, thử RAM chuẩn và đo nguồn DDR4. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| OLED không hiển thị | Panel, cáp eDP, nguồn OLED, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm nguồn panel và đầu cáp. |
| HDMI/Thunderbolt mất hình | Cổng, IC bảo vệ, controller hoặc đường DisplayPort/HDMI. | Thử cáp/màn khác và kiểm nhận diện từng cổng. |
| Máy quá nhiệt | Quạt, keo tản, ống đồng, BIOS hoặc nguồn CPU. | Kiểm quạt, nhiệt độ, xung CPU và công suất khi stress test. |
| Máy vào nước | Oxy hóa vùng Thunderbolt, HDMI, audio, RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn USB-C 90W, hai Thunderbolt 4, CPU i5-12500H, RAM DDR4, SSD M.2, OLED 90Hz/120Hz, HDMI, Wi-Fi, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, Thunderbolt, OLED, RAM, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 90W, pin, từng Thunderbolt, RAM onboard/SO-DIMM, SSD, BIOS/ME, OLED, Wi-Fi và ngoại vi.
-
Đối chiếu đúng main
Xác minh K3402ZA hoặc K3502ZA, i5-12500H, S5602ZA REV:2.1, RAM 4GB/8GB và ASUS P/N.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, OLED, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter USB-C đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main S5602ZA REV:2.1 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main K3402ZA/K3502ZA nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nứt OLED, cháy nổ do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main S5602ZA REV:2.1 tích hợp CPU và RAM onboard, có hai Thunderbolt cùng socket SSD nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
K3402ZA và K3502ZA có dùng chung main không?
Hai model dùng chung nền S5602ZA MB REV:2.1 nhưng ASUS P/N, BIOS, RAM onboard, cáp và khung máy khác nhau; phải đối chiếu đầy đủ trước khi thay.
Board number của nền main này là gì?
Boardview kỹ thuật ghi nền K3402ZA/S5602ZA REV:2.1 với mã reference 60NB0WD0-MB1020.
CPU i5-12500H có bao nhiêu nhân và luồng?
Intel Core i5-12500H có 12 nhân gồm 4 P-core và 8 E-core, 16 luồng, Turbo tối đa 4.50GHz và 18MB cache.
RAM của main là onboard hay RAM rời?
Main có 4GB hoặc 8GB DDR4-3200 onboard và một khe SO-DIMM. Dung lượng onboard phải chọn đúng theo ASUS P/N.
K3402ZA i5-12500H 8GB dùng part number nào?
Part number được xác minh là 90NB0WE0-R00011.
K3502ZA i5-12500H 8GB dùng part number nào?
Part number được xác minh là 90NB0WK0-R00010; một số thị trường có mã hậu tố khác nên vẫn cần xem tem thực tế.
Máy có mấy khe SSD?
Main có một khe M.2 2280 PCIe 4.0 x4 NVMe.
Hai USB-C có phải Thunderbolt không?
Có. Máy có hai Thunderbolt 4 hỗ trợ dữ liệu 40Gbps, DisplayPort và USB Power Delivery.
Màn hình K3402ZA và K3502ZA khác nhau thế nào?
K3402ZA dùng OLED 14 inch 2.8K 90Hz tỷ lệ 16:10; K3502ZA dùng OLED 15,6 inch 2.8K 120Hz tỷ lệ 16:9.
Pin và sạc chuẩn là loại nào?
Dòng máy dùng pin 70Wh và adapter ASUS USB-C 90W.
