Laptop LD • Main Asus Vivobook S 15 OLED K5504VA
Thay main Asus Vivobook S 15 OLED K5504VA i5-13500H K5504VN REV:2.0 đúng mã
Đúng nền PCB K5504VN REV:2.0, CPU Intel Core i5-13500H, Intel Iris Xe Graphics, RAM LPDDR5 onboard 8GB hoặc 16GB và một khe SSD M.2 2280 PCIe 4.0 x4. Bản main i5-13500H RAM 16GB được đối chiếu với ASUS P/N 90NB0ZK0-R00012. Laptop LD hỗ trợ kiểm tra đúng bản K5504VA không GPU rời, dung lượng RAM hàn, màn OLED 2.8K 120Hz, Thunderbolt 4, HDMI 1.4, pin 70Wh/75Wh, sạc đầu tròn 90W và toàn bộ đường nguồn trước khi sửa hoặc thay bo mạch.
- K5504VN REV:2.0
- 90NB0ZK0-R00012
- CPU i5-13500H
- Iris Xe Graphics
- LPDDR5 onboard
- OLED 2.8K 120Hz
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Asus Vivobook S 15 OLED K5504VA, CPU i5-13500H và nền PCB K5504VN REV:2.0. K5504VA là bản đồ họa Intel tích hợp; K5504VN có thể dùng Intel Arc A350M 4GB nên không được thay chéo khi chưa kiểm GPU, BIOS, tản nhiệt và ASUS P/N.

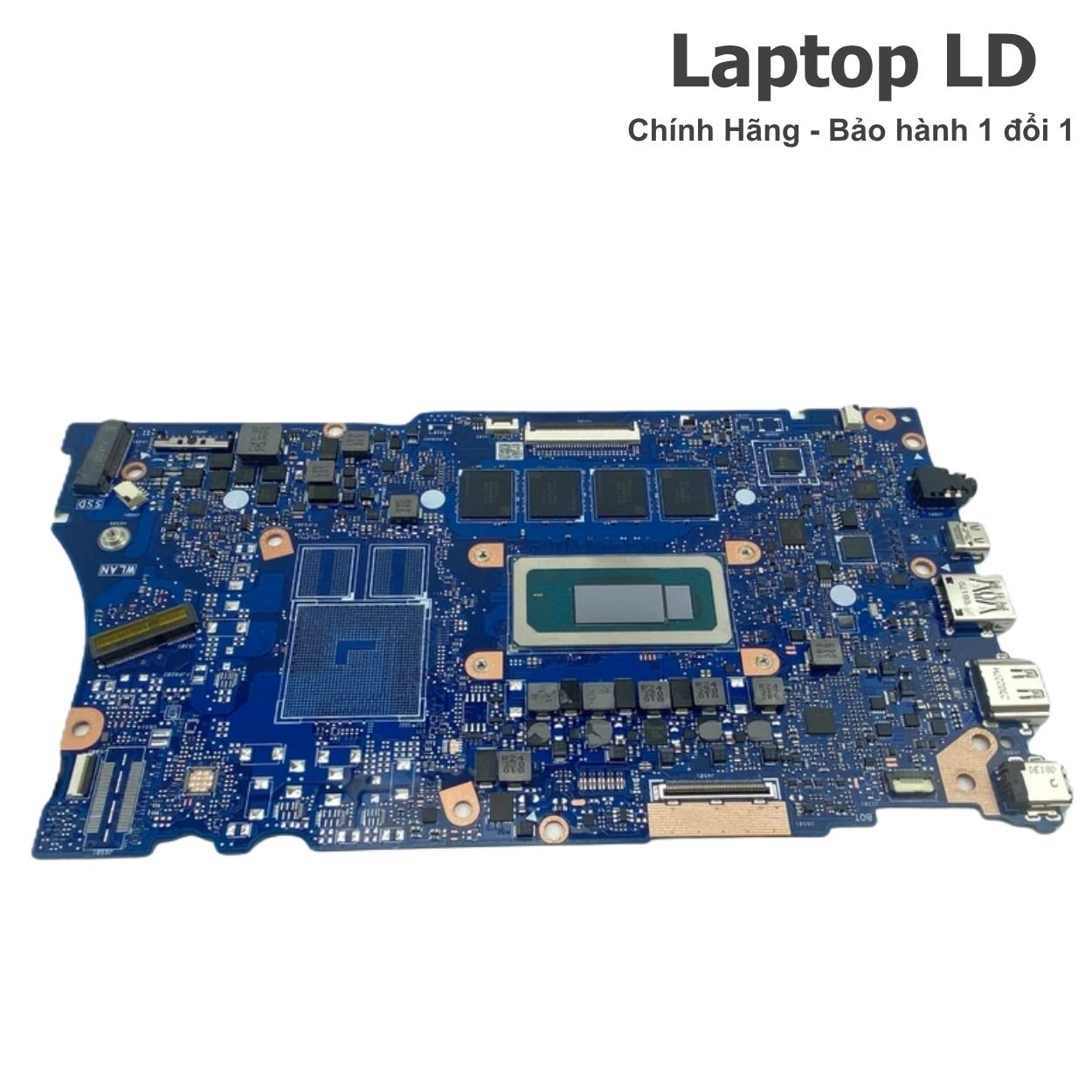

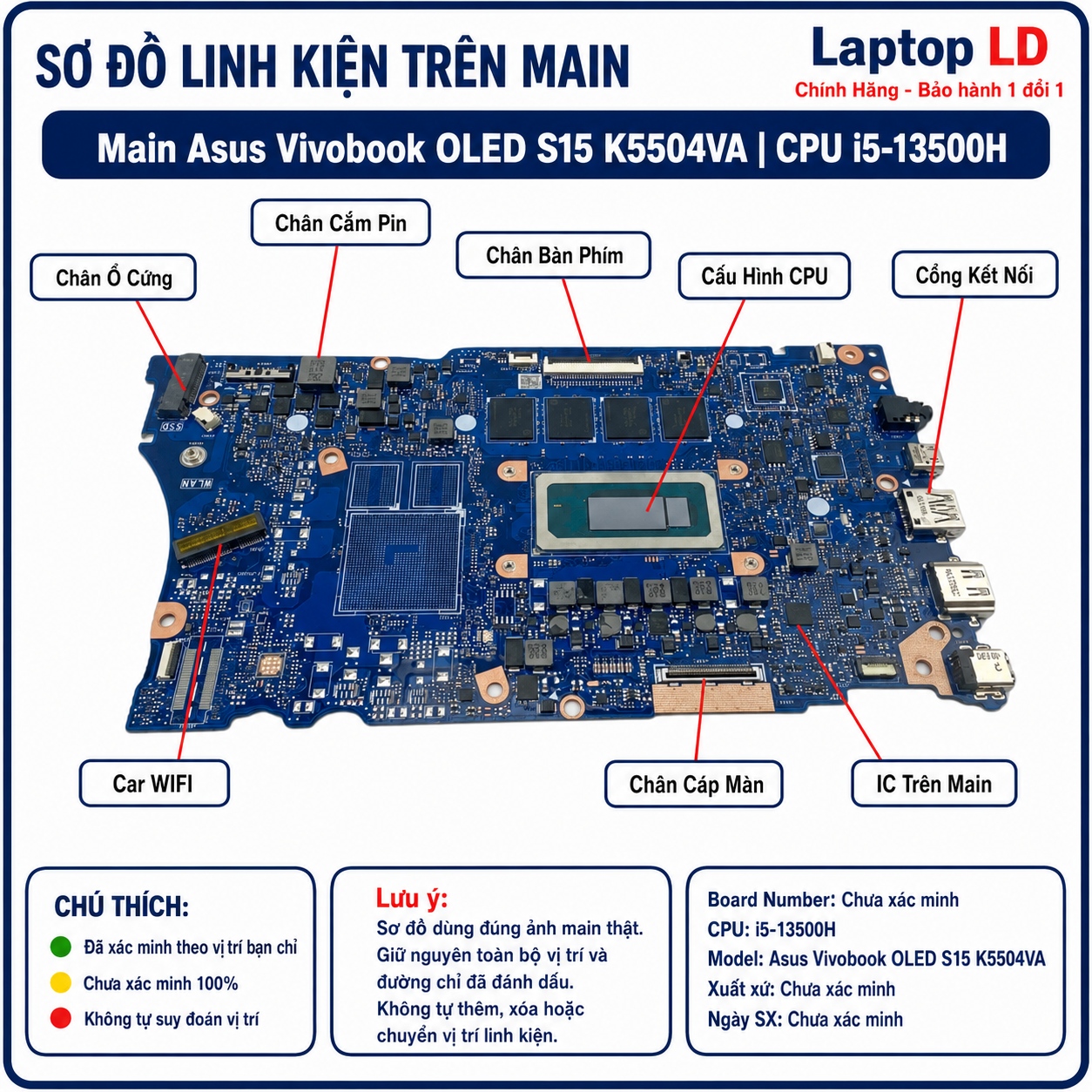

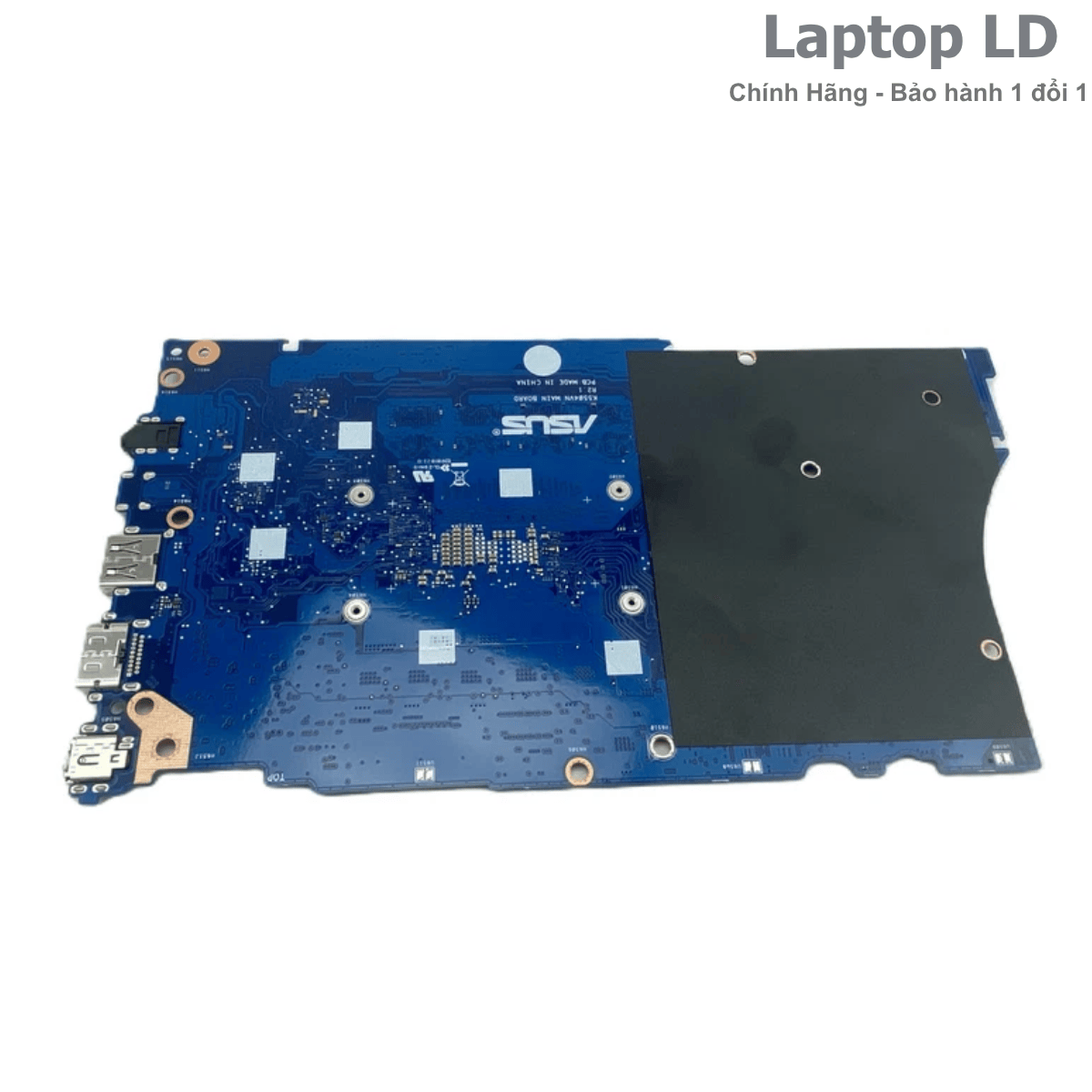

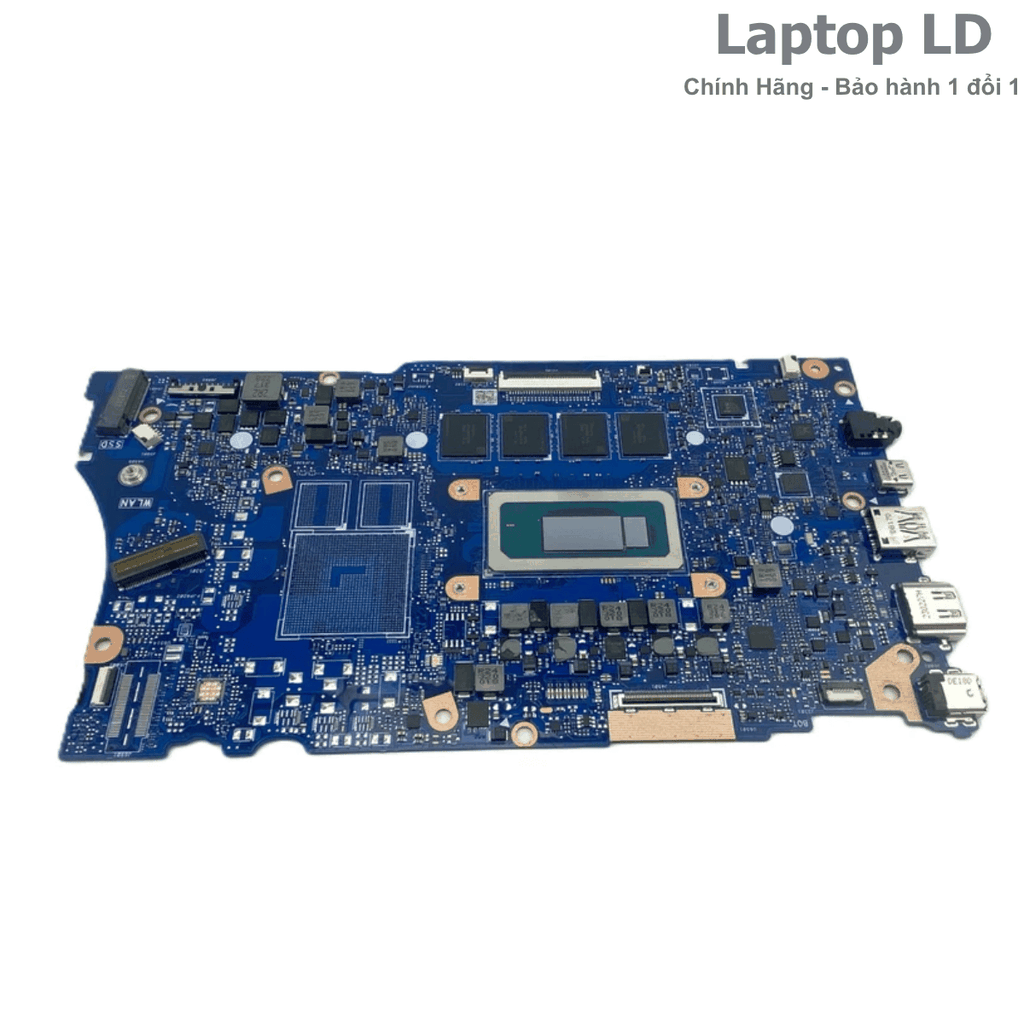

Vị trí linh kiện và ảnh tổng thể main Asus Vivobook S 15 OLED K5504VA
Ảnh thực tế giúp nhận biết CPU i5-13500H, các chip LPDDR5 onboard, khe SSD M.2 2280, module Wi-Fi 6E, mạch DC-in, Thunderbolt 4, HDMI, bo I/O và các đầu cáp pin, OLED/eDP, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
K5504VA có bản CPU i5/i7/i9, RAM 8GB/16GB, nhiều loại màn và ASUS P/N. Khách nên gửi đầy đủ tem máy cùng hai mặt main để tránh nhầm RAM onboard hoặc nhầm với K5504VN có GPU Arc rời.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Asus Vivobook S 15 OLED K5504VA.
- Ảnh mã cấu hình đầy đủ như K5504VA-DS51, LKxxx, MAxxx hoặc mã thực tế.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng K5504VN REV:2.0 và các mã phụ trên PCB.
- Ảnh ASUS P/N; bản i5-13500H RAM 16GB dùng 90NB0ZK0-R00012.
- Ảnh các chip LPDDR5 để xác định bản 8GB hay 16GB.
- Ảnh CPU, SSD, Thunderbolt 4, HDMI, DC-in và bo I/O.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, mất OLED, lỗi Thunderbolt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng K5504VA, i5-13500H và K5504VN REV:2.0.
- Khóa đúng RAM LPDDR5 onboard 8GB hoặc 16GB.
- Phân biệt bản UMA với K5504VN dùng Intel Arc A350M.
- Tráng nhầm i5-13500H với i7-13700H hoặc i9-13900H.
- Đối chiếu đúng màn OLED/FHD, pin, bo I/O và tản nhiệt.
- Khoanh vùng lỗi main với lỗi adapter, pin, OLED, SSD hoặc cáp.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main K5504VA i5-13500H được báo theo RAM onboard 8GB/16GB, ASUS P/N, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main, máy được kiểm tra quạt, tản nhiệt CPU dòng H, pin, SSD, Wi-Fi 6E, OLED, Thunderbolt 4, HDMI và toàn bộ ngoại vi.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo phiếu. Có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể xử lý nhanh khi có đúng RAM và P/N. Lỗi LPDDR5, Thunderbolt, BIOS/ME, nguồn CPU hoặc vào nước cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng K5504VA, i5-13500H, K5504VN REV:2.0 và ASUS P/N.
- Xác nhận đúng RAM 8GB hoặc 16GB LPDDR5 onboard.
- Kiểm tra adapter đầu tròn 90W, Thunderbolt 4, HDMI 1.4, hai USB-A và audio.
- Kiểm tra SSD M.2, Wi-Fi 6E, OLED 120Hz, camera, loa, pin và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch K5504VA i5-13500H dùng cho máy nào?
Dòng máy phù hợp
- Asus Vivobook S 15 OLED K5504VA.
- CPU Intel Core i5-13500H onboard.
- PCB K5504VN REV:2.0 bản UMA.
- ASUS P/N 90NB0ZK0-R00012 cho bản RAM 16GB.
- Intel Iris Xe Graphics tích hợp.
- RAM LPDDR5 onboard 8GB hoặc 16GB.
- Một khe SSD M.2 2280 PCIe 4.0 x4.
- Màn hình 15,6 inch FHD hoặc OLED 2.8K.
Không nên thay chéo khi chưa kiểm
- Không nhầm K5504VA UMA với K5504VN có Intel Arc A350M.
- Không nhầm main 8GB với main 16GB vì RAM hàn không nâng cấp được.
- Không nhầm i5-13500H với i7-13700H hoặc i9-13900H.
- Không mua chỉ theo dòng K5504VN in trên PCB mà bỏ qua ASUS P/N.
- Không ghi thêm khe SO-DIMM.
- Không dùng SSD hai mặt vì ASUS lưu ý khe M.2 chỉ hỗ trợ SSD một mặt.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, OLED, SSD và bo I/O.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus Vivobook S 15 OLED K5504VA. | Nhầm K5504VN, S5504VA hoặc model 2024. |
| PCB | K5504VN REV:2.0 trên nền main K5504VA. | Cho rằng tên PCB đồng nghĩa có GPU Arc rời. |
| ASUS P/N | 90NB0ZK0-R00012 cho i5-13500H RAM 16GB. | Nhầm part i7/i9 hoặc dung lượng RAM khác. |
| CPU | Intel Core i5-13500H, 12 nhân, 16 luồng, Turbo tối đa 4.70GHz. | Nhầm i5-13420H hoặc i7-13700H. |
| GPU | Intel Iris Xe Graphics tích hợp; K5504VA không có VRAM rời. | Ghi Intel Arc A350M của K5504VN. |
| RAM | 8GB hoặc 16GB LPDDR5 onboard, dual-channel, không có khe nâng cấp. | Tưởng có SO-DIMM hoặc ghi DDR4. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4, ưu tiên SSD một mặt. | Nhầm có hai khe hoặc dùng SSD hai mặt vướng linh kiện. |
| Cổng ngoài | 1 Thunderbolt 4 PD/DP, 1 USB-A 3.2 Gen 1, 1 USB 2.0 Type-A, HDMI 1.4, DC-in và audio 3.5mm. | Ghi hai Thunderbolt hoặc bỏ cổng sạc đầu tròn. |
| Sạc | Adapter ASUS đầu tròn 4,5mm 90W, 19V 4.74A. | Cho rằng máy chỉ sạc bằng USB-C. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem ASUS, PCB, RAM, CPU, SSD và cụm cổng.

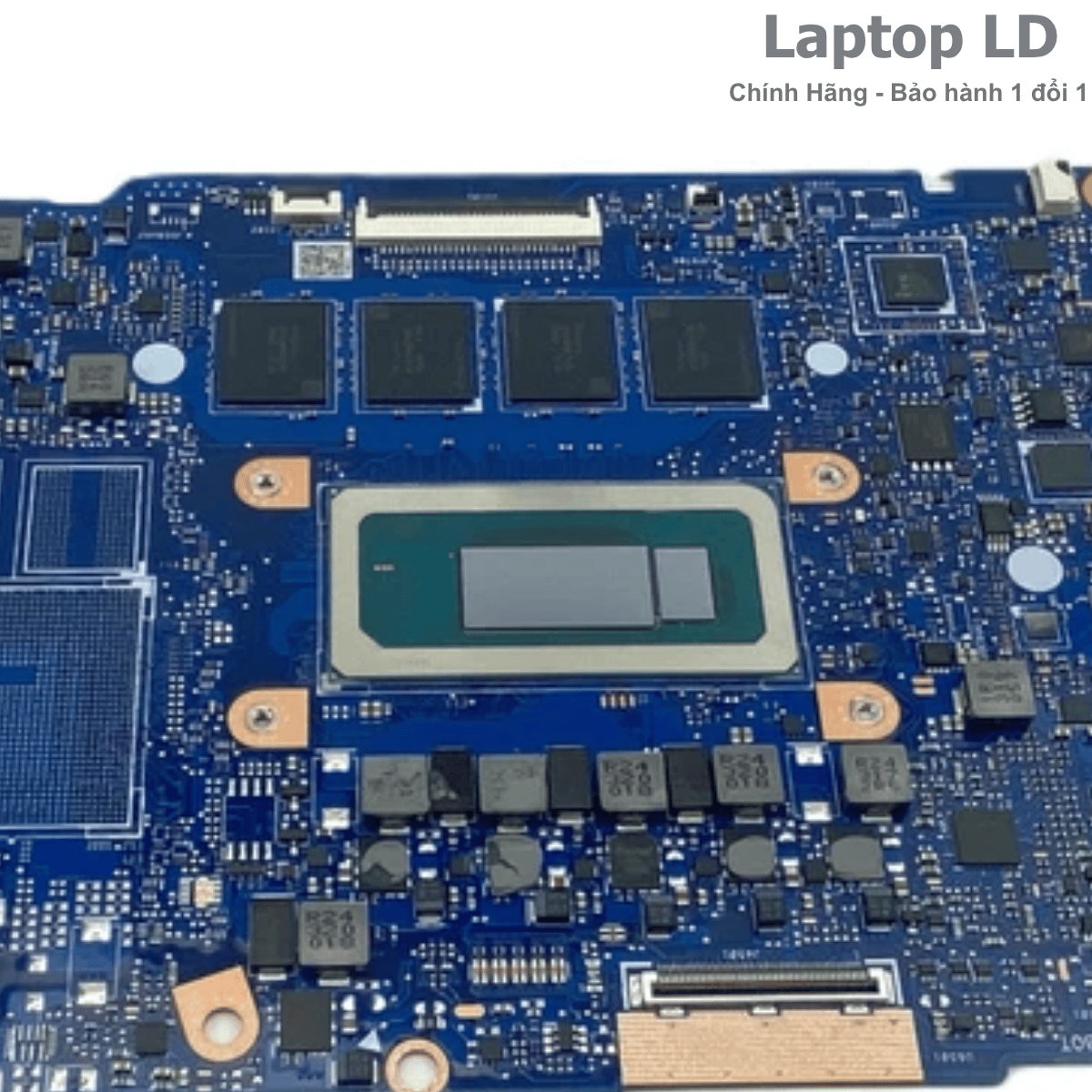

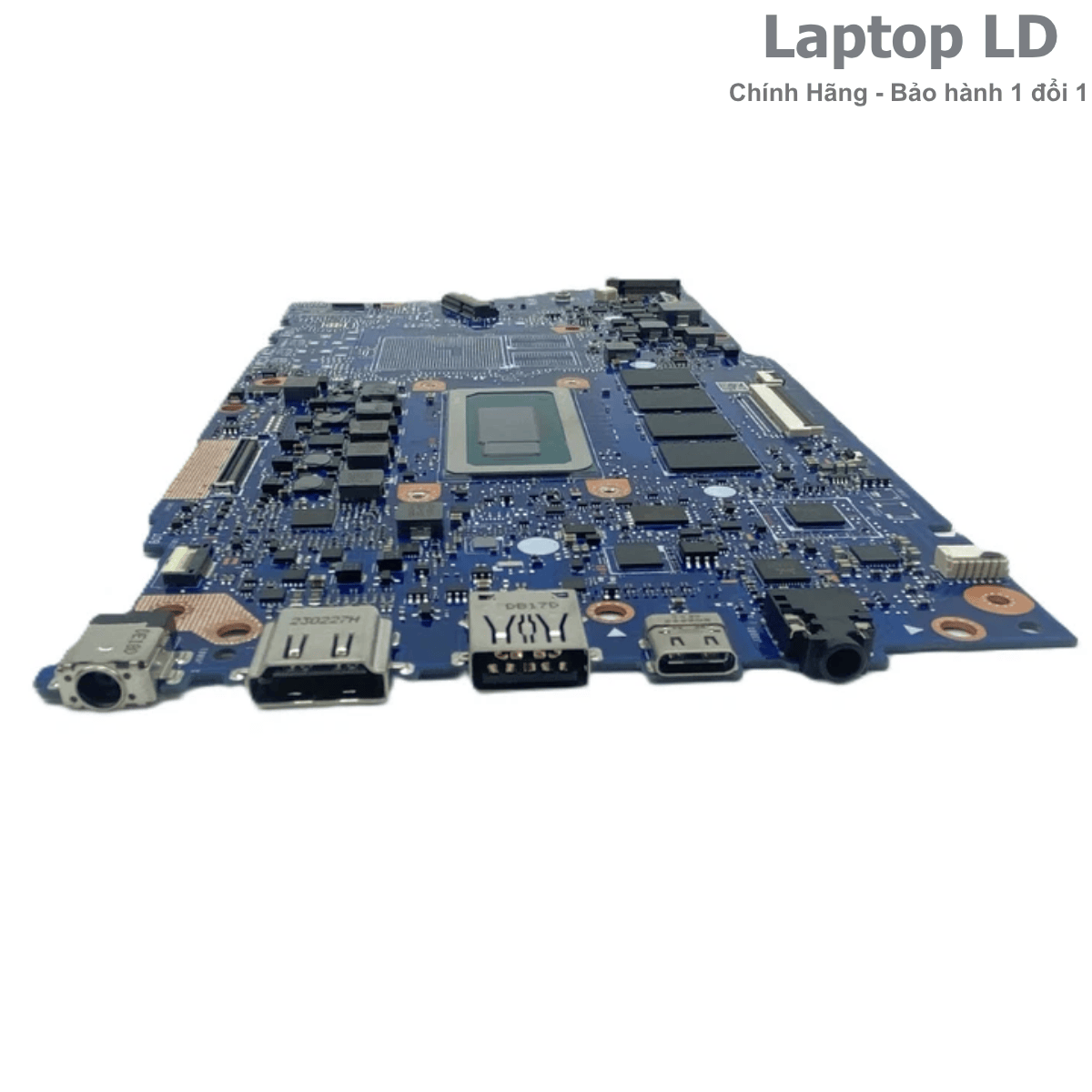

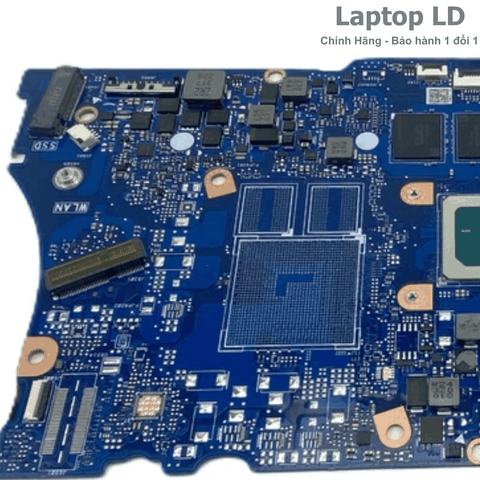

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main K5504VA
Nhóm ảnh này giúp đối chiếu đúng i5-13500H, Intel Iris Xe, chip LPDDR5, khe SSD M.2, Wi-Fi 6E, Thunderbolt 4, HDMI, DC-in và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Asus Vivobook S 15 OLED K5504VA
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc không sáng đèn sạc.
- Adapter 90W không được nhận, pin không tăng hoặc báo sạc chậm.
- Jack DC-in lỏng, nóng hoặc mất tiếp xúc theo góc cắm.
- Thunderbolt 4 không nhận sạc PD, dữ liệu hoặc xuất hình.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM hoặc SSD.
Lỗi RAM, SSD và BIOS
- Treo logo ASUS, khởi động lặp hoặc chậm xuất hình.
- RAM LPDDR5 lỗi làm máy không POST, treo hoặc xanh màn.
- Không nhận SSD M.2 hoặc mất ổ sau sleep.
- BIOS/Intel ME lỗi sau cập nhật hoặc mất nguồn.
- Máy treo Modern Standby hoặc tự thức dậy.
- Khởi động chậm trước logo dù Windows vẫn hoạt động bình thường.
Lỗi OLED và ngoại vi
- OLED không lên, nhấp nháy, ám màu hoặc mất hình theo góc mở.
- HDMI hoặc Thunderbolt không xuất hình ra màn ngoài.
- USB-A, audio, Wi-Fi 6E, Bluetooth hoặc camera mất nhận.
- Màn tối nhưng hình ngoài vẫn có do nguồn OLED hoặc cáp.
- Quạt chạy mạnh, máy nóng hoặc tụt xung CPU dòng H.
- Máy vào nước ở cạnh cổng gây oxy hóa DC-in, Thunderbolt, HDMI và audio.
Nên sửa hay thay bo mạch K5504VA?
K5504VA tích hợp CPU và RAM LPDDR5 trên bo mạch, sử dụng Thunderbolt 4 và màn OLED độ phân giải cao. Phương án sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, RAM, BIOS/ME và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, Thunderbolt, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch sạc/Power Delivery còn giao tiếp và chập chưa lan sang nguồn CPU.
- BIOS/ME lỗi nhưng CPU, RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU và RAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-13500H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR5 onboard lỗi nhiều chip hoặc lỗi đường dữ liệu sâu.
- Chập nặng đồng thời mạch sạc, Thunderbolt và nguồn CPU.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Asus Vivobook S 15 OLED K5504VA CPU i5-13500H.
| Tên sản phẩm | Main Asus Vivobook S 15 OLED K5504VA CPU Intel Core i5-13500H |
|---|---|
| Dòng máy tương thích | Asus Vivobook S 15 OLED K5504VA |
| Mã main | K5504VN REV:2.0 bản K5504VA UMA |
| Board number | K5504VN MAIN BOARD REV:2.0 |
| ASUS part number | 90NB0ZK0-R00012 cho bản i5-13500H RAM 16GB; bản 8GB cần đối chiếu tem main thực tế |
| CPU | Intel Core i5-13500H onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, Turbo tối đa 4.70GHz, 18MB Intel Smart Cache, công suất cơ bản 45W |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, tối đa 80 EU, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời trên bản K5504VA |
| RAM hỗ trợ | 8GB hoặc 16GB LPDDR5 onboard, dual-channel, không có khe RAM và không nâng cấp dung lượng |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4 NVMe; dung lượng xuất xưởng 256GB, 512GB hoặc 1TB; ASUS lưu ý chỉ dùng SSD một mặt |
| Khe trên main | 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, OLED/eDP, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài | 1 Thunderbolt 4 USB-C 40Gbps hỗ trợ DisplayPort và Power Delivery; 1 USB-A 3.2 Gen 1 5Gbps; 1 USB 2.0 Type-A; 1 HDMI 1.4; 1 DC-in; 1 audio 3.5mm |
| Màn hình tương thích | 15,6 inch không cảm ứng; OLED 2.8K 2880×1620 120Hz 600 nit HDR, OLED FHD 60Hz hoặc IPS-level FHD 60Hz theo SKU |
| Không dây | Wi-Fi 6E 2×2 và Bluetooth 5.3 |
| Pin | Pin Li-ion 4 cell 75Wh hoặc 3 cell 70Wh theo SKU |
| Sạc | Adapter ASUS đầu tròn 4,5mm 90W, đầu ra 19V 4.74A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter, DC-in, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 90W, ngắt pin và đo dòng đầu vào. |
| Thunderbolt không nhận | Cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/dock, kiểm VBUS/CC, dữ liệu và xuất hình. |
| Treo logo hoặc chậm POST | BIOS/ME, RAM, SSD, nguồn CPU hoặc ngoại vi. | Tháo SSD, reset BIOS và theo dõi trình tự nguồn. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc PCIe. | Thử SSD một mặt chuẩn, đo nguồn và kiểm BIOS. |
| OLED không hiển thị | Panel, cáp eDP, nguồn OLED, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm nguồn panel và đầu cáp. |
| HDMI mất hình | Cổng, IC bảo vệ, controller hoặc đường HDMI. | Thử cáp/màn khác và kiểm nhận diện thiết bị. |
| Máy quá nhiệt | Quạt, keo tản, ống đồng, BIOS hoặc nguồn CPU. | Kiểm quạt, nhiệt độ, xung và công suất khi stress test. |
| Wi-Fi/audio/camera mất nhận | Module, nguồn phụ, codec, BIOS hoặc cáp. | Kiểm nguồn, socket, driver và nhận diện thiết bị. |
| Máy vào nước | Oxy hóa vùng DC-in, Thunderbolt, HDMI, RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập và xử lý trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn 90W, Thunderbolt 4, CPU i5-13500H, RAM LPDDR5, SSD M.2, OLED 120Hz, HDMI, Wi-Fi, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, Thunderbolt, OLED, RAM, SSD, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 90W, pin, Thunderbolt, SSD, BIOS/ME, OLED, Wi-Fi và ngoại vi.
-
Đối chiếu đúng main
Xác minh K5504VA, i5-13500H, K5504VN REV:2.0, RAM 8GB/16GB và ASUS P/N.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, OLED, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter đúng 90W.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main K5504VA đã thay theo điều kiện trên phiếu bảo hành.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main K5504VA.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nứt OLED, dùng nguồn sai hoặc tự ý tháo sửa phát sinh lỗi mới.
Xem chính sách bảo hành
Xem chính sách bảo hành Laptop LD trước khi đặt main hoặc gửi máy từ xa.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main K5504VA tích hợp CPU và RAM LPDDR5, có Thunderbolt cùng socket SSD nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng.
Câu hỏi thường gặp
Main K5504VA i5-13500H dùng mã PCB nào?
PCB được ghi nhận là K5504VN MAIN BOARD REV:2.0; cần kiểm thêm ASUS P/N vì cùng nền PCB có nhiều CPU, RAM và GPU.
Part number bản i5-13500H RAM 16GB là gì?
ASUS P/N được xác minh là 90NB0ZK0-R00012.
CPU i5-13500H có bao nhiêu nhân và luồng?
CPU có 12 nhân gồm 4 P-core và 8 E-core, 16 luồng, Turbo tối đa 4.70GHz và 18MB cache.
K5504VA có GPU Intel Arc A350M không?
Không. K5504VA dùng Intel Iris Xe tích hợp; Intel Arc A350M 4GB thuộc biến thể K5504VN.
RAM có nâng cấp được không?
Không. RAM LPDDR5 8GB hoặc 16GB được hàn trên main; phải chọn đúng dung lượng khi thay.
Máy có mấy khe SSD?
Main có một khe M.2 2280 PCIe 4.0 x4 và ASUS lưu ý sử dụng SSD một mặt.
USB-C có sạc và xuất hình được không?
Có. Thunderbolt 4 hỗ trợ DisplayPort và Power Delivery, nhưng adapter tiêu chuẩn là sạc đầu tròn 90W.
Màn hình có những loại nào?
Dòng máy có OLED 2.8K 120Hz, OLED FHD 60Hz hoặc IPS-level FHD 60Hz, đều 15,6 inch không cảm ứng.
Pin và sạc chuẩn là loại nào?
Máy có pin 70Wh hoặc 75Wh theo SKU và adapter ASUS đầu tròn 90W, 19V 4.74A.
Bảo hành và giao hàng thế nào?
Main được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày; hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
