Thay main Asus Vivobook K5504VN i9-13900H Intel Arc A350M đúng mã
Đúng nền PCB K5504VN REV:2.0, ASUS P/N 90NB0ZK0-R00020, CPU Intel Core i9-13900H, Intel Iris Xe Graphics và GPU rời Intel Arc A350M 4GB GDDR6, RAM 16GB LPDDR5 onboard, một khe SSD M.2 2280 PCIe 4.0 x4. Laptop LD hỗ trợ kiểm tra đúng GPU/VRAM, nguồn đồ họa, màn OLED 2.8K 120Hz, Thunderbolt 4, HDMI 1.4, pin 75Wh, sạc đầu tròn 90W, BIOS và hệ thống tản nhiệt trước khi sửa hoặc thay bo mạch.
- 90NB0ZK0-R00020
- CPU i9-13900H
- Intel Arc A350M
- VRAM 4GB GDDR6
- 16GB LPDDR5
- OLED 2.8K 120Hz
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Asus Vivobook S 15 OLED K5504VN, CPU i9-13900H, Intel Arc A350M 4GB và board K5504VN REV:2.0. ASUS P/N 90NB0ZK0-R00020 được ghi nhận cho main i9-13900H RAM 16GB; vẫn cần đối chiếu tem bo mạch thực tế trước khi lắp.

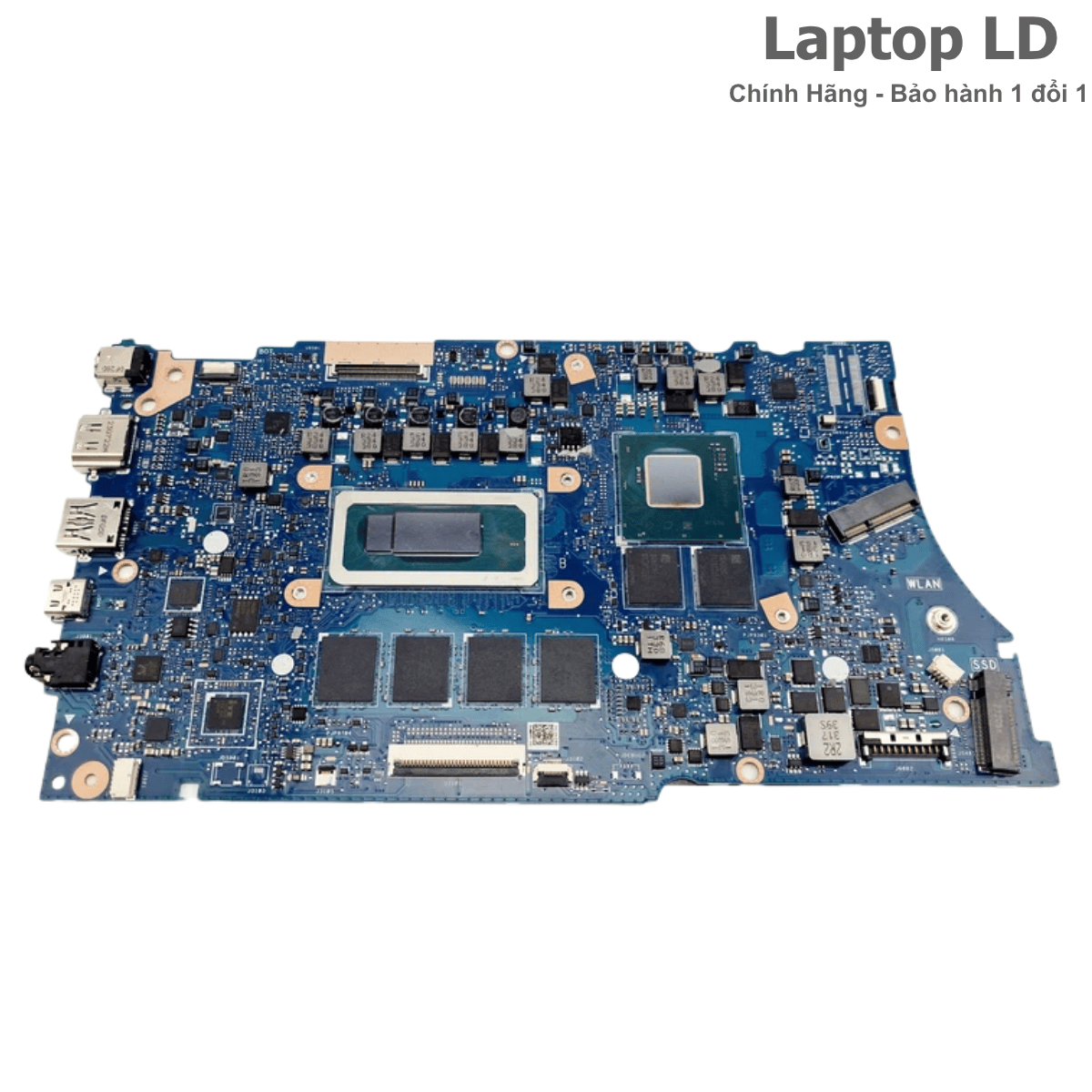

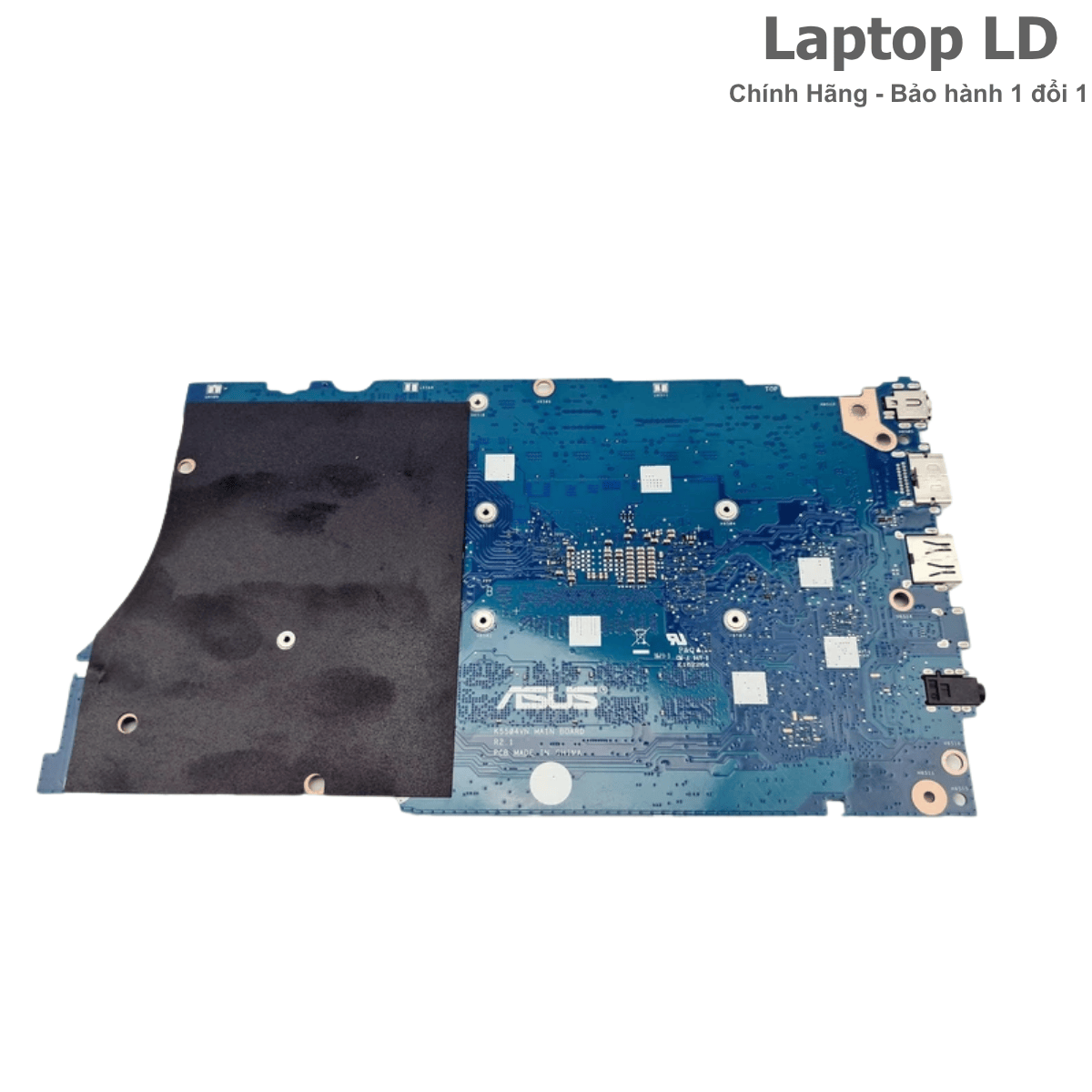

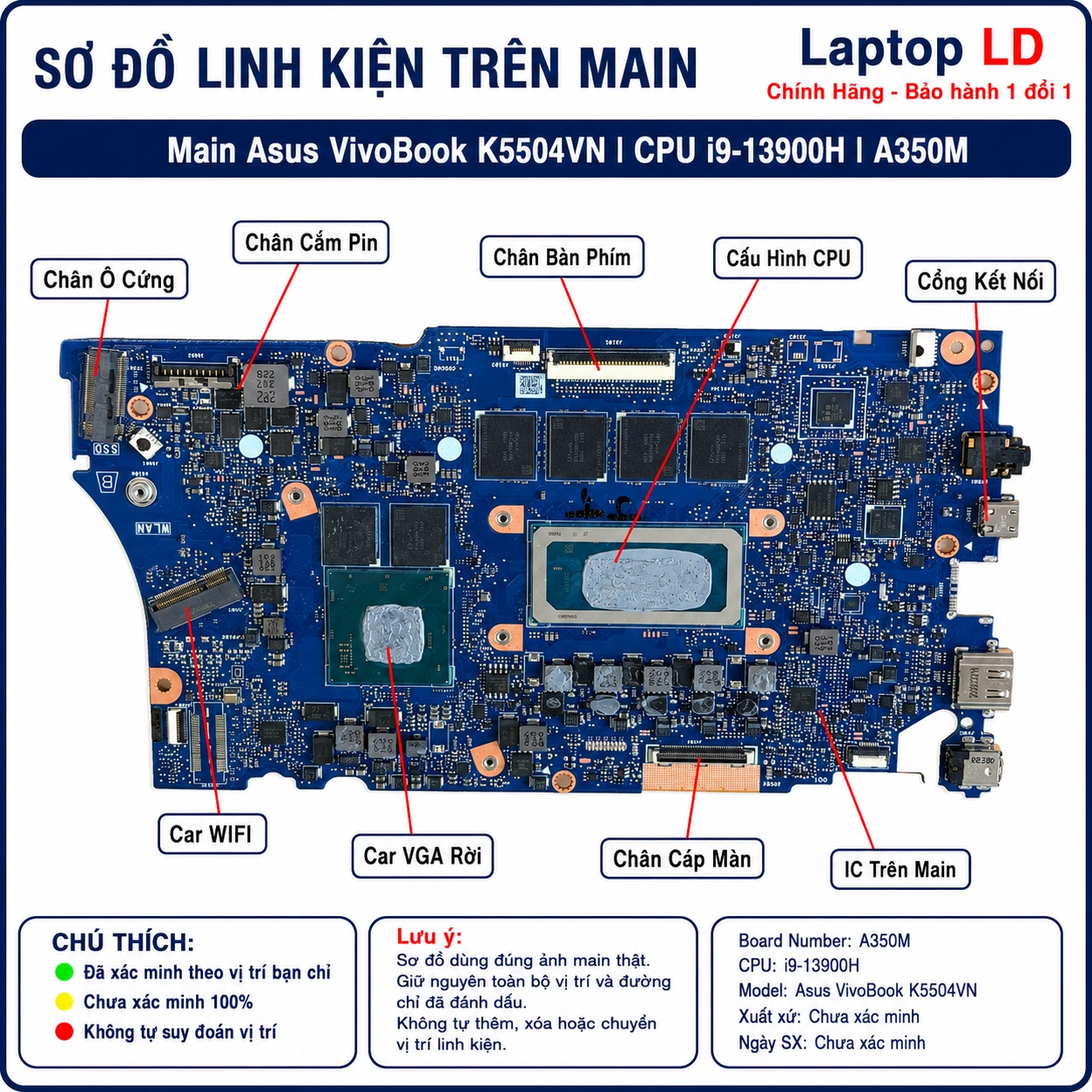

Vị trí linh kiện và ảnh tổng thể main Asus Vivobook K5504VN i9-13900H A350M
Ảnh thực tế giúp nhận biết CPU i9-13900H, Intel Arc A350M, bốn chip VRAM GDDR6, RAM LPDDR5 onboard, khe SSD M.2, module Wi-Fi 6E, mạch nguồn CPU/GPU, Thunderbolt 4, HDMI và các đầu cáp pin, OLED, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
K5504VN có nhiều CPU, RAM và mã cấu hình. Để khóa đúng bản i9-13900H, Arc A350M 4GB và RAM 16GB, khách nên gửi đầy đủ tem máy cùng ảnh bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Asus Vivobook S 15 OLED K5504VN.
- Ảnh mã cấu hình đầy đủ như K5504VN-MA045W, MA050W, DS96 hoặc mã thực tế.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng K5504VN REV:2.0 trên PCB.
- Ảnh ASUS P/N 90NB0ZK0-R00020 hoặc mã thực tế trên tem main.
- Ảnh CPU i9-13900H, chip Intel Arc A350M và toàn bộ VRAM.
- Ảnh RAM LPDDR5, khe SSD M.2, Thunderbolt 4, HDMI và DC-in.
- Mô tả lỗi: không nguồn, không sạc, không hình, Code 43, sọc hình, mất SSD, mất OLED hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng K5504VN, i9-13900H và K5504VN REV:2.0.
- Khóa đúng Intel Arc A350M 4GB GDDR6 và layout VRAM.
- Xác nhận đúng RAM 16GB LPDDR5 onboard.
- Tránh nhầm K5504VA chỉ có đồ họa tích hợp hoặc main i5/i7.
- Đối chiếu đúng BIOS, nguồn GPU, tản nhiệt và ASUS P/N.
- Khoanh vùng lỗi main với lỗi adapter, pin, OLED, SSD hoặc hệ thống làm mát.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main K5504VN i9-13900H Arc A350M được báo theo đúng ASUS P/N, dung lượng RAM, tình trạng GPU/VRAM, bo mạch và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra hệ thống tản nhiệt CPU/GPU, pin 75Wh, RAM LPDDR5, SSD M.2, Wi-Fi 6E, OLED 120Hz và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng 90NB0ZK0-R00020. Main lỗi Arc A350M, VRAM, Thunderbolt, BIOS/ME hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng K5504VN, i9-13900H, Arc A350M 4GB và 90NB0ZK0-R00020.
- Xác nhận đúng RAM 16GB LPDDR5 onboard và cấu trúc VRAM GDDR6.
- Kiểm tra adapter 90W, Thunderbolt 4, HDMI 1.4, hai USB-A và audio 3.5mm.
- Kiểm tra SSD M.2, Wi-Fi 6E, OLED 120Hz, camera, loa và nhiệt độ CPU/GPU.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Asus Vivobook K5504VN i9-13900H A350M dùng cho máy nào?
Dòng máy phù hợp
- Asus Vivobook S 15 OLED K5504VN.
- CPU Intel Core i9-13900H onboard.
- Intel Arc A350M Laptop GPU 4GB GDDR6.
- Board K5504VN REV:2.0.
- ASUS P/N 90NB0ZK0-R00020.
- RAM 16GB LPDDR5 onboard.
- Một khe SSD M.2 2280 PCIe 4.0 x4.
- Màn OLED 15,6 inch 2.8K 120Hz theo cấu hình phổ biến.
Không nên thay chéo khi chưa kiểm
- Không nhầm K5504VN có Arc A350M với K5504VA chỉ dùng Iris Xe.
- Không nhầm i9-13900H với i5-13500H hoặc i7-13700H.
- Không mua theo hình bo mạch nếu chưa kiểm chip GPU và VRAM.
- Không ghi RAM có khe nâng cấp; LPDDR5 được hàn trên main.
- Không ghi hai khe SSD; máy có một khe M.2 2280.
- Không ghi sạc USB-C là sạc mặc định; máy dùng adapter đầu tròn 90W.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, OLED, SSD và tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus Vivobook S 15 OLED K5504VN. | Nhầm K5504VA hoặc S5504VA không có Arc A350M. |
| PCB | K5504VN REV:2.0. | Chỉ kiểm hình bo mạch mà bỏ qua revision và cấu hình GPU. |
| ASUS P/N | 90NB0ZK0-R00020, main i9-13900H RAM 16GB. | Nhầm part number main i5/i7 hoặc bản không GPU rời. |
| CPU | Intel Core i9-13900H, 14 nhân, 20 luồng, Turbo tối đa 5.40GHz. | Nhầm i7-13700H hoặc i5-13500H. |
| GPU rời | Intel Arc A350M 4GB GDDR6. | Nhầm Iris Xe là GPU duy nhất hoặc nhầm Arc A370M. |
| RAM | 16GB LPDDR5-4800 onboard, dual-channel, không có khe RAM. | Tưởng có SO-DIMM hoặc chọn main 8GB. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4 NVMe; ưu tiên SSD một mặt. | Nhầm có hai khe hoặc dùng SSD hai mặt gây cấn linh kiện. |
| Cổng ngoài | 1 Thunderbolt 4 có DisplayPort/PD, 1 USB-A 5Gbps, 1 USB-A 2.0, HDMI 1.4, DC-in và audio 3.5mm. | Ghi hai Thunderbolt, LAN hoặc khe thẻ nhớ. |
| Sạc | Adapter ASUS 90W, đầu tròn 4,5mm, 19V 4.74A. | Dùng nguồn công suất thấp gây tụt hiệu năng CPU/GPU. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem ASUS, mã PCB, CPU, GPU, VRAM, RAM, SSD và cụm cổng trước khi đặt hàng.

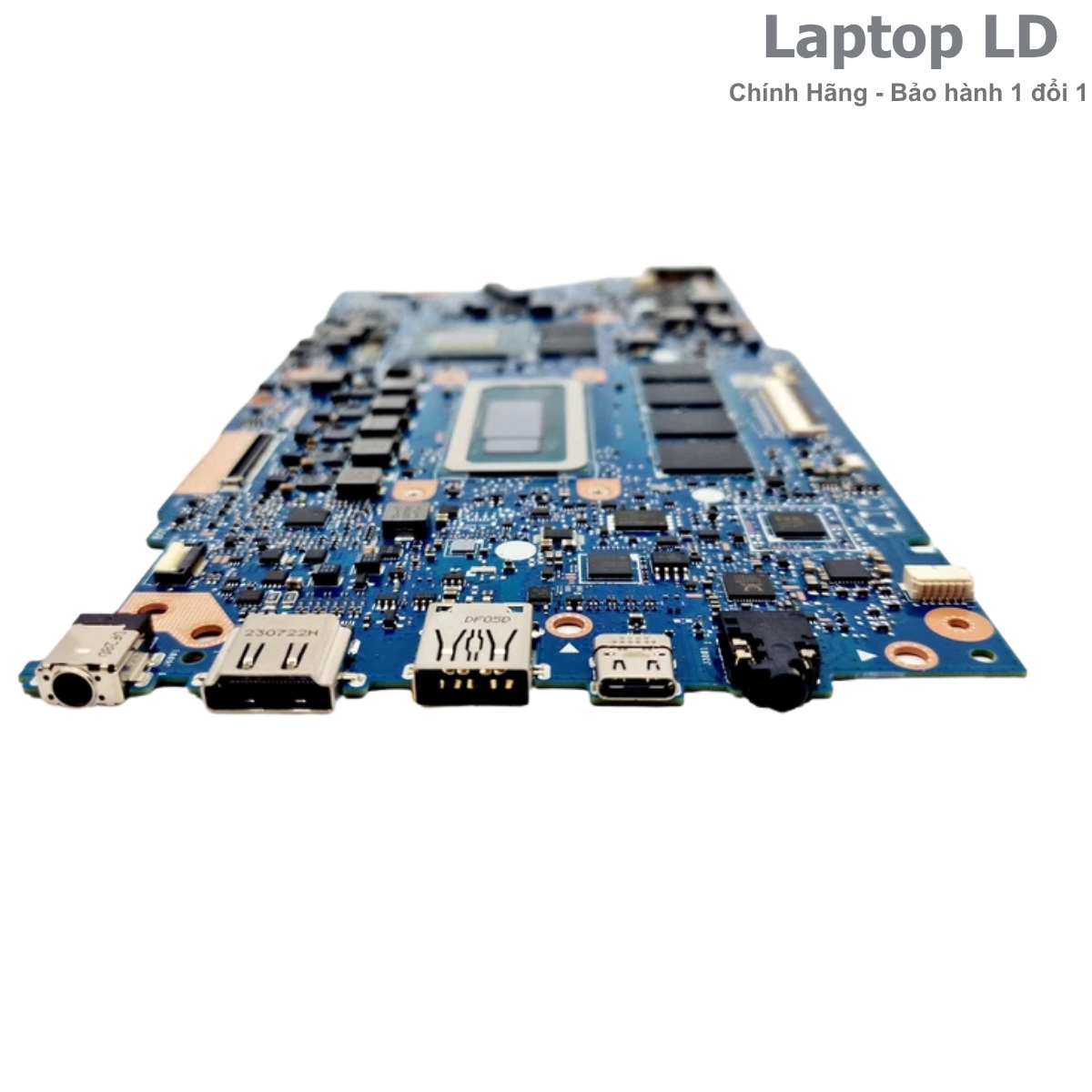

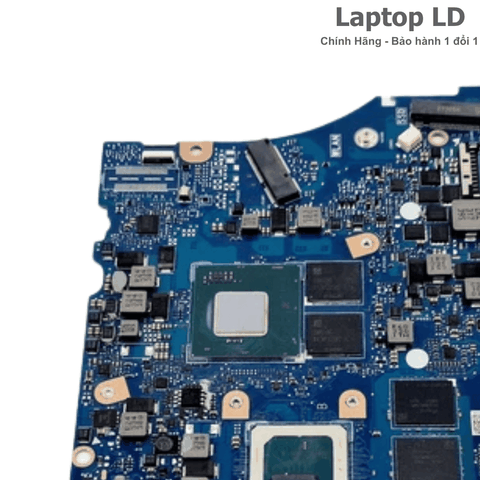

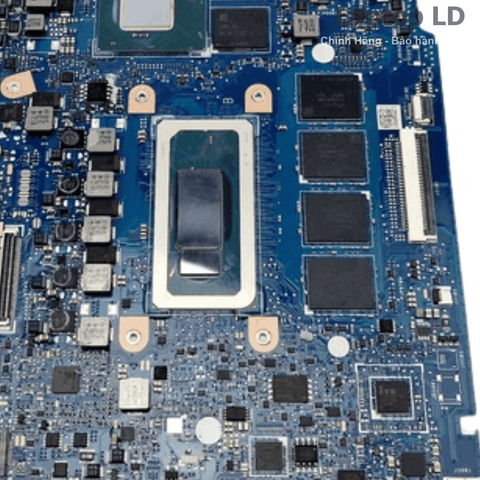

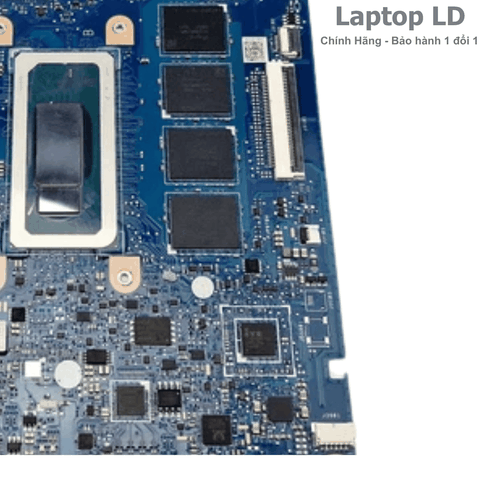

Ảnh chi tiết CPU, Arc A350M, VRAM, RAM và SSD trên main K5504VN
Nhóm ảnh này giúp đối chiếu đúng i9-13900H, Intel Iris Xe, Arc A350M, VRAM GDDR6, RAM LPDDR5, SSD M.2, Wi-Fi 6E, Thunderbolt, HDMI và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Asus Vivobook K5504VN
Lỗi nguồn và sạc 90W
- Bấm nguồn không phản hồi, không sáng đèn hoặc adapter tự ngắt.
- Cắm sạc nhưng pin không tăng hoặc tụt pin khi chạy CPU/GPU tải cao.
- Jack DC-in nóng, lỏng hoặc mất tiếp xúc theo góc cắm.
- Thunderbolt 4 không nhận dữ liệu, màn ngoài hoặc Power Delivery.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
Lỗi Intel Arc A350M và VRAM
- Có nguồn nhưng màn đen, không xuất HDMI hoặc treo trước logo ASUS.
- Driver Intel Arc báo lỗi, thiết bị biến mất hoặc Code 43.
- Sọc hình, vỡ hình, nhấp nháy hoặc xanh màn khi tải GPU.
- GPU không nhận đủ 4GB VRAM hoặc lỗi một kênh bộ nhớ.
- Arc A350M mất nguồn lõi/VRAM, nóng bất thường hoặc chập.
- Máy tự tắt khi render, chơi game hoặc chạy benchmark.
Lỗi RAM, SSD và OLED
- RAM LPDDR5 lỗi làm máy không POST, treo ngẫu nhiên hoặc xanh màn.
- Không nhận SSD M.2 hoặc mất ổ sau sleep.
- OLED không lên nhưng HDMI/Thunderbolt vẫn xuất hình.
- USB-A, audio, Wi-Fi 6E, Bluetooth hoặc camera mất nhận.
- Màn OLED nhấp nháy, ám màu hoặc mất hình theo góc mở.
- Máy vào nước ở cạnh cổng gây oxy hóa nguồn, Thunderbolt, HDMI và audio.
Nên sửa hay thay bo mạch K5504VN i9-13900H A350M?
Main tích hợp CPU, RAM LPDDR5, GPU Intel Arc và VRAM trên cùng PCB. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, VRAM, RAM, BIOS/ME và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, Thunderbolt, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/ME lỗi nhưng CPU, GPU, VRAM, RAM và SSD vẫn ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU/GPU/VRAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i9-13900H lỗi, không khởi tạo hoặc chập nguồn lõi.
- Intel Arc A350M hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- RAM LPDDR5 onboard lỗi nhiều chip hoặc lỗi đường dữ liệu sâu.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số main Asus Vivobook S 15 OLED K5504VN CPU i9-13900H Intel Arc A350M board K5504VN REV:2.0.
| Tên sản phẩm | Main Asus Vivobook S 15 OLED K5504VN CPU Intel Core i9-13900H Intel Arc A350M |
|---|---|
| Dòng máy tương thích | Asus Vivobook S 15 OLED K5504VN |
| Mã main | K5504VN REV:2.0 |
| Board number | K5504VN REV:2.0 |
| ASUS part number | 90NB0ZK0-R00020, main i9-13900H RAM 16GB; mã máy tham chiếu K5504VN-MA045W / 90NB0ZQ2-M001R0 |
| CPU | Intel Core i9-13900H onboard, 14 nhân gồm 6 P-core + 8 E-core, 20 luồng, Turbo tối đa 5.40GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU tích hợp | Intel Iris Xe Graphics, tối đa 96 EU, dùng chung RAM hệ thống |
| GPU / VGA rời | Intel Arc A350M Laptop GPU, 4GB GDDR6 VRAM |
| RAM hỗ trợ | 16GB LPDDR5-4800 onboard, dual-channel, không có khe RAM và không nâng cấp dung lượng |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4 NVMe; cấu hình tham chiếu dùng SSD 1TB; ưu tiên SSD một mặt |
| Khe trên main | 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, OLED/eDP, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài | 1 Thunderbolt 4 USB-C 40Gbps hỗ trợ DisplayPort và Power Delivery; 1 USB-A 3.2 Gen 1 5Gbps; 1 USB 2.0 Type-A; 1 HDMI 1.4; 1 DC-in; 1 audio 3.5mm |
| Màn hình tương thích | 15,6 inch 2.8K OLED 2880×1620, 120Hz, 0,2ms, HDR peak 600 nit, 100% DCI-P3, không cảm ứng; dòng máy còn có panel FHD 60Hz theo SKU |
| Pin | Pin Li-ion 4 cell 75Wh, cấu trúc 2S2P |
| Sạc | Adapter ASUS 90W, đầu tròn 4,5mm, đầu ra 19V 4.74A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack DC-in, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 90W chuẩn, ngắt pin và đo trở kháng/dòng đầu vào. |
| Có nguồn nhưng không POST | BIOS/ME, RAM, CPU, GPU, nguồn thứ cấp hoặc SSD. | Tháo SSD, reset BIOS/EC và theo dõi trình tự nguồn. |
| Intel Arc báo Code 43 | Driver, firmware, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, OLED hoặc cáp eDP. | So sánh OLED với HDMI/Thunderbolt, test VRAM và kiểm nhiệt độ GPU. |
| Máy tắt khi tải GPU | Adapter yếu, quá nhiệt, nguồn CPU/GPU hoặc pin. | Kiểm adapter 90W, nhiệt độ, quạt, xung và dòng tải. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD một mặt chuẩn, đo nguồn socket và kiểm trong BIOS. |
| OLED không hiển thị | Panel, cáp, nguồn OLED, BIOS, RAM hoặc GPU. | Thử HDMI/Thunderbolt, kiểm nguồn panel và đầu cáp. |
| Thunderbolt/HDMI mất hình | Cổng, IC bảo vệ, controller hoặc đường tín hiệu. | Thử cáp/màn khác và kiểm nhận diện từng cổng. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, Thunderbolt, HDMI hoặc audio. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn 90W, CPU i9-13900H, Intel Arc A350M/VRAM, RAM LPDDR5, SSD M.2, OLED 120Hz, Thunderbolt, HDMI, Wi-Fi, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, Intel Arc, hình ảnh, RAM, SSD, OLED, nhiệt độ, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 90W, pin, SSD, BIOS/ME, GPU/VRAM, OLED, Thunderbolt, HDMI, Wi-Fi và ngoại vi.
-
Đối chiếu đúng main
Xác minh K5504VN, i9-13900H, Arc A350M 4GB, RAM 16GB, K5504VN REV:2.0 và 90NB0ZK0-R00020.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, thay vật liệu dẫn nhiệt phù hợp và chạy test CPU, GPU, VRAM, RAM, SSD, OLED, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter 90W, vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main K5504VN đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main K5504VN i9-13900H A350M nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nứt OLED, cháy nổ do nguồn không phù hợp, tự ép xung hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main K5504VN tích hợp CPU, RAM, Intel Arc A350M và VRAM, có nhiều cuộn nguồn cùng socket SSD nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main K5504VN i9-13900H dùng part number nào?
Main i9-13900H RAM 16GB được ghi nhận với ASUS P/N 90NB0ZK0-R00020; cần đối chiếu tem main thực tế trước khi thay.
CPU i9-13900H có bao nhiêu nhân và luồng?
Intel Core i9-13900H có 14 nhân gồm 6 P-core và 8 E-core, 20 luồng, Turbo tối đa 5.40GHz và 24MB cache.
K5504VN dùng GPU nào?
Bản trong bài dùng Intel Arc A350M Laptop GPU 4GB GDDR6 và Intel Iris Xe tích hợp trong CPU.
RAM có nâng cấp được không?
Không. Bản main này có 16GB LPDDR5-4800 hàn trên bo mạch, không có khe SO-DIMM.
Máy có mấy khe SSD?
Main có một khe M.2 2280 PCIe 4.0 x4. ASUS khuyến nghị SSD một mặt vì linh kiện nằm gần khe.
Thunderbolt 4 có sạc và xuất hình được không?
Có. Cổng Thunderbolt 4 hỗ trợ DisplayPort và USB Power Delivery; adapter tiêu chuẩn của máy vẫn là sạc đầu tròn 90W.
Màn hình bản i9 A350M có thông số gì?
Cấu hình K5504VN-MA045W dùng OLED 15,6 inch 2.8K 2880×1620, 120Hz, HDR peak 600 nit và 100% DCI-P3.
Pin và sạc chuẩn là loại nào?
Cấu hình tham chiếu dùng pin 4 cell 75Wh và adapter ASUS 90W đầu tròn 4,5mm, 19V 4.74A.
K5504VN có thay chéo K5504VA được không?
Không nên. K5504VN có Intel Arc A350M, VRAM, nguồn GPU, BIOS và hệ thống tản nhiệt khác bản K5504VA chỉ dùng đồ họa tích hợp.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
