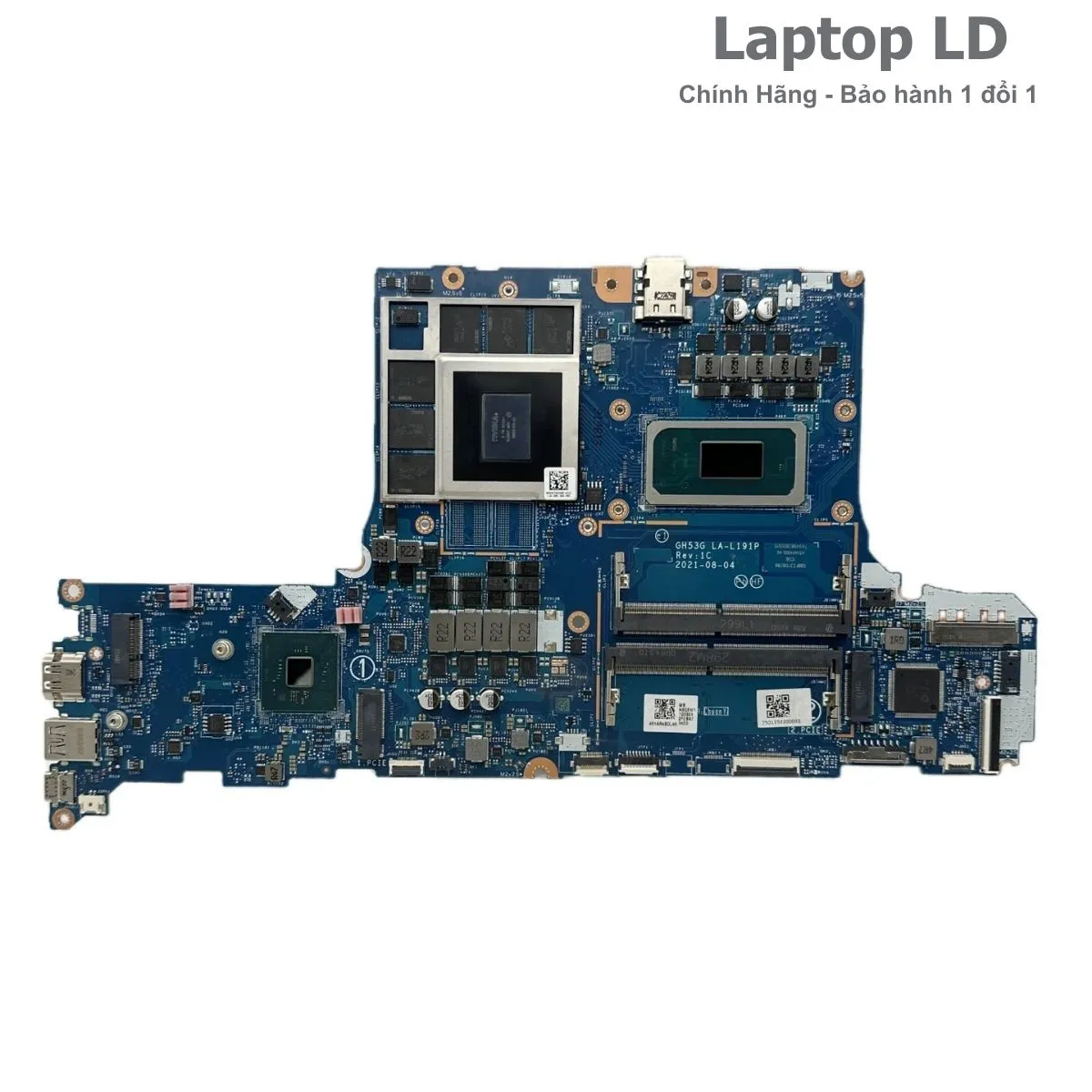

Main Acer Nitro 5 Gaming AN515-57 i5-11400H RTX 3060 6GB LA-L191P
Mainboard dành cho Acer Nitro 5 AN515-57 dùng Intel Core i5-11400H và NVIDIA GeForce RTX 3060 6GB GDDR6. Mã board GH53G / LA-L191P được các nguồn sửa chữa xác minh với GPU GN20-E3-A1; đây là nền RTX 3060, khác với GH51G / LA-L181P thường gặp ở GTX 1650, RTX 3050 và RTX 3050 Ti.
Hỗ trợ trước khi mua: Bản trong bài là GH53G / LA-L191P Rev 1A hoặc Rev 1C, CPU i5-11400H, RTX 3060 6GB GN20-E3-A1. Acer service guide ghi P/N NB.QBT11.002 và NB.QCC11.002 cho i5-11400H + GN20-E3 6GB; Laptop LD hỗ trợ đối chiếu tem Acer P/N, revision và bố trí cổng từ main cũ trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: RAM sử dụng 2 khe SO-DIMM rời, không hàn cố định trên main. Nền AN515-57 có USB-C 3.2 Gen 2 10Gbps, 3 cổng USB-A, HDMI 2.1, RJ-45, Wi-Fi 6 và adapter 180W; USB-C của AN515-57 không được Acer công bố là Thunderbolt 4.

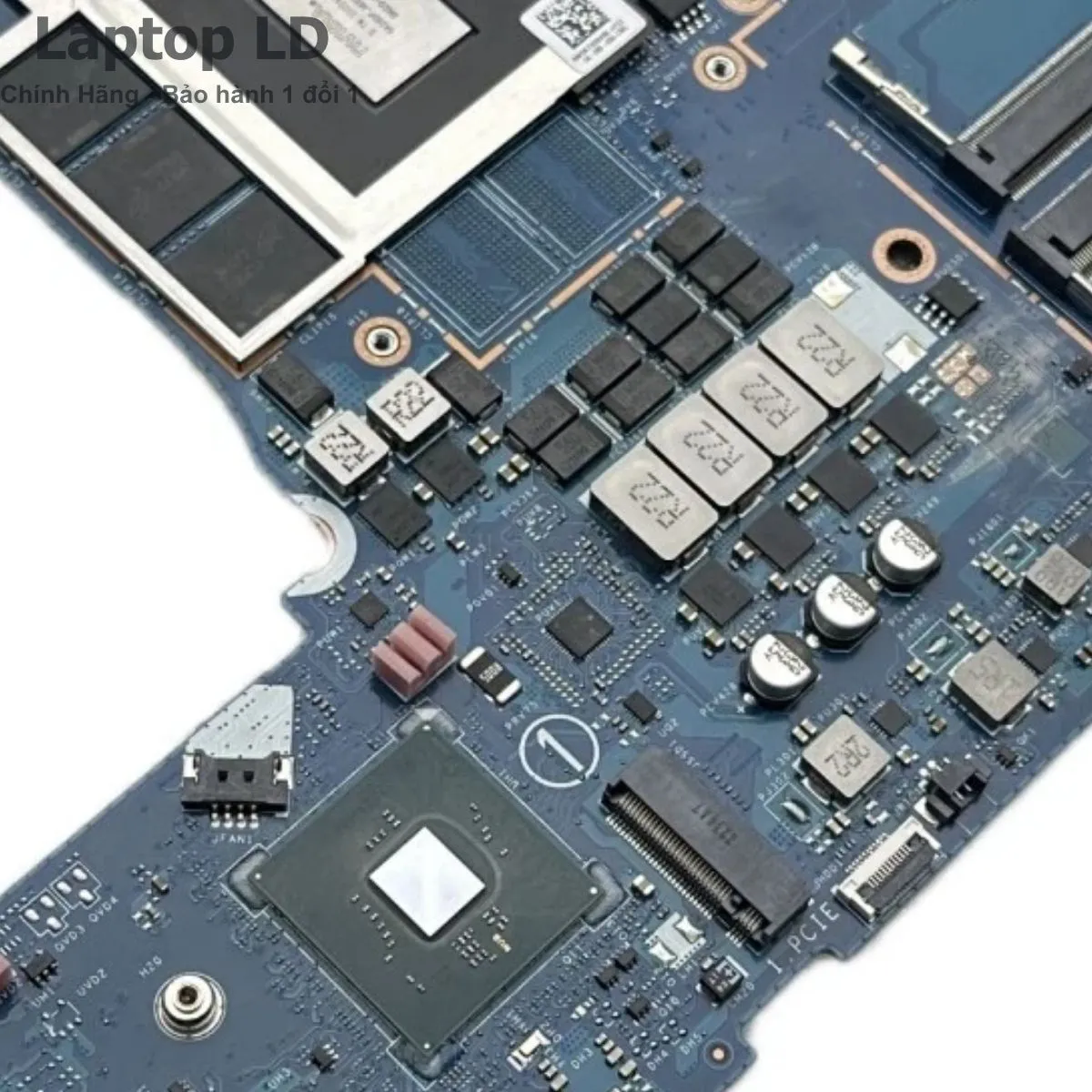

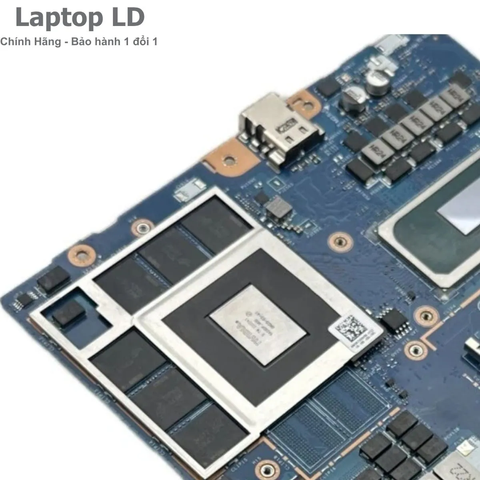

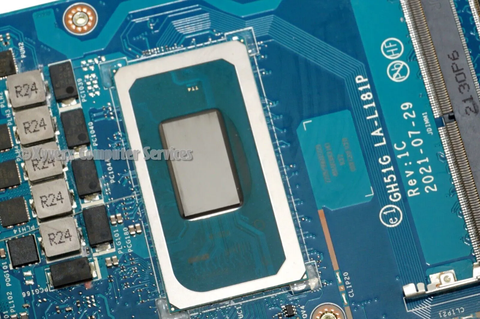

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Acer Nitro 5 Gaming AN515-57
- Mã main / PCB
- Compal GH53G / LA-L191P · Acer service P/N NB.QBT11.002 / NB.QCC11.002
- CPU / SoC
- Intel Core i5-11400H · 6 nhân / 12 luồng · 2.7–4.5 GHz · 12 MB cache
- RAM / bộ nhớ

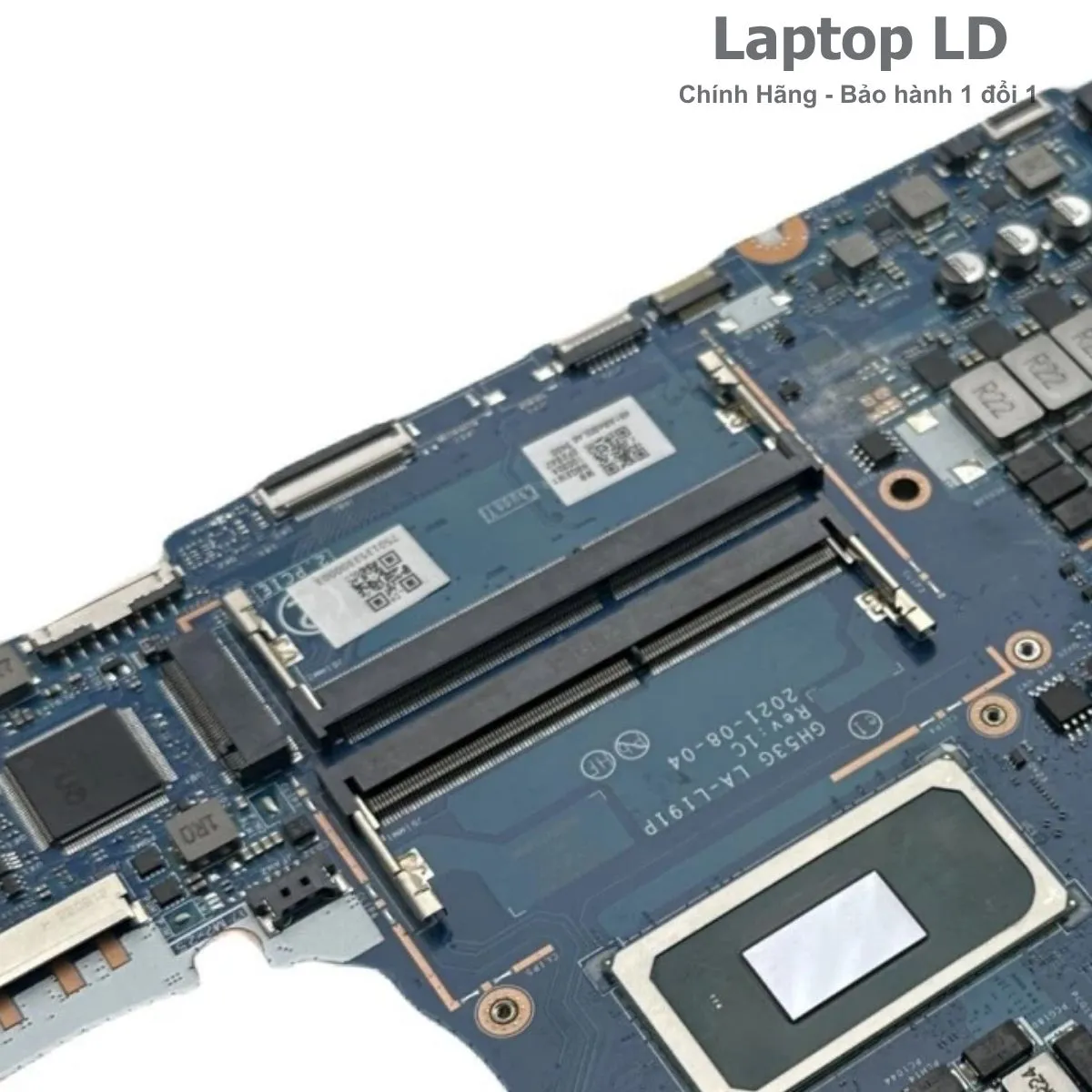

- 2 khe DDR4 SO-DIMM 3200MHz · dual-channel · tối đa 32GB theo cấu hình Acer
- GPU / VGA

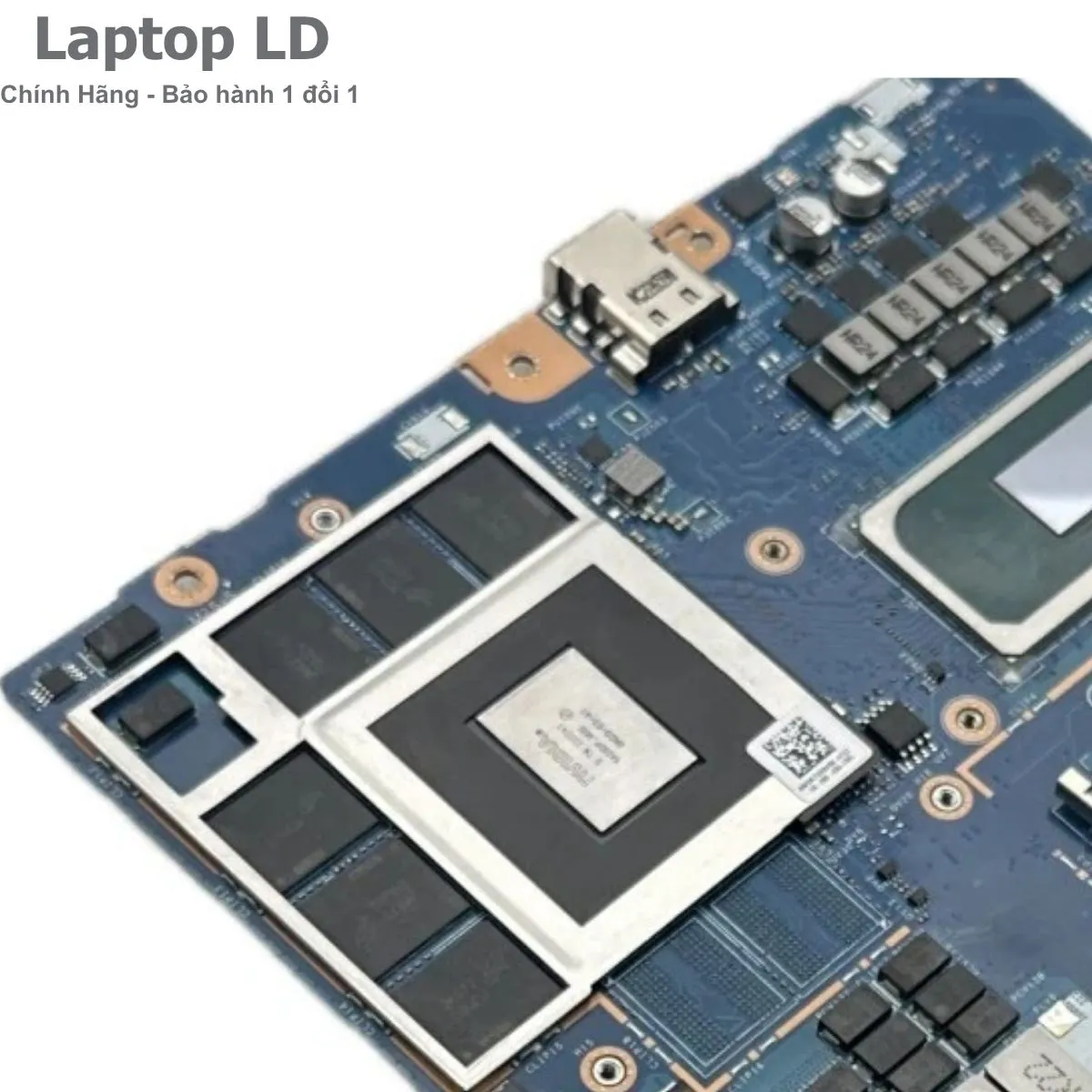

- NVIDIA GeForce RTX 3060 Laptop GPU · GN20-E3-A1 · 6GB GDDR6 · tối đa 95W theo cấu hình Acer AN515-57
- SSD / lưu trữ
- 2 khe M.2 SSD + khoang 2.5 inch SATA; nền AN515-57 hỗ trợ NVMe PCIe và nâng cấp ổ SATA 7mm
- Cổng ngoài

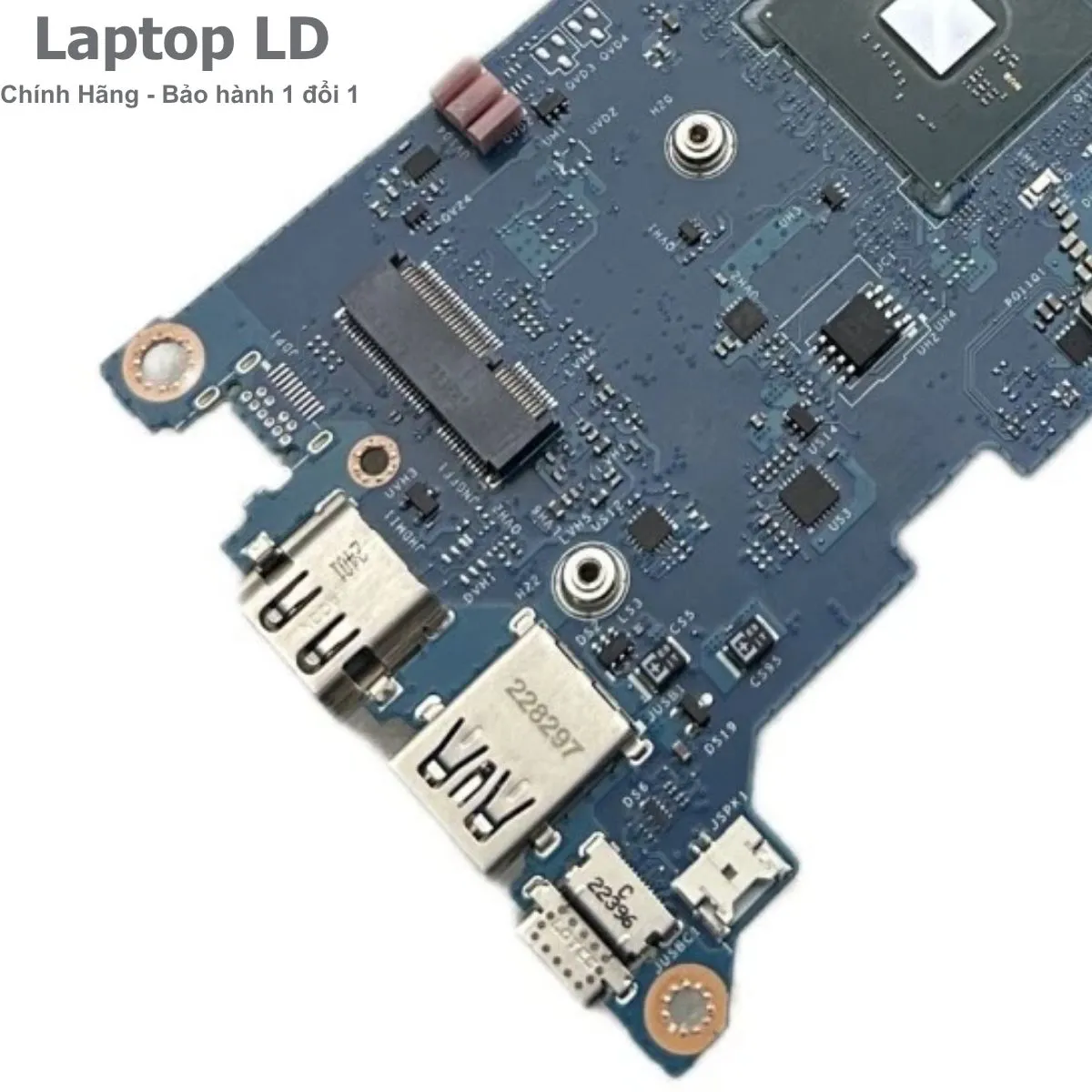

- 1× USB-C 3.2 Gen 2 10Gbps, 1× USB-A 3.2 Gen 2, 2× USB-A 3.2 Gen 1, HDMI 2.1, RJ-45 Gigabit Ethernet, jack tai nghe/mic 3.5mm, DC-in
- Không dây
- Wi-Fi 6 802.11ax 2×2 · Killer/Intel 1650i tùy SKU · Bluetooth 5.0/5.1+ theo thị trường
Thông số kỹ thuật bổ sung

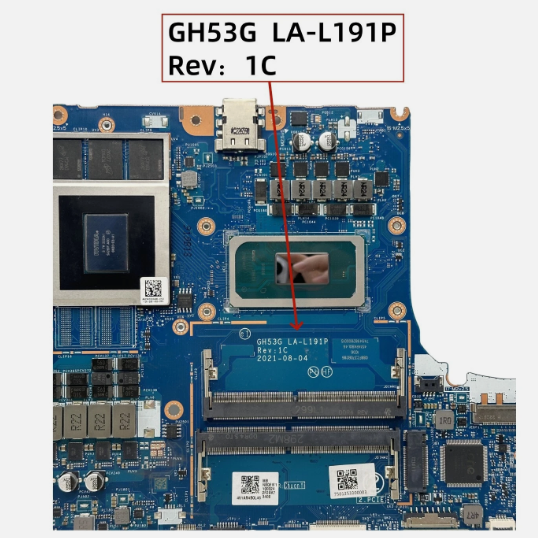

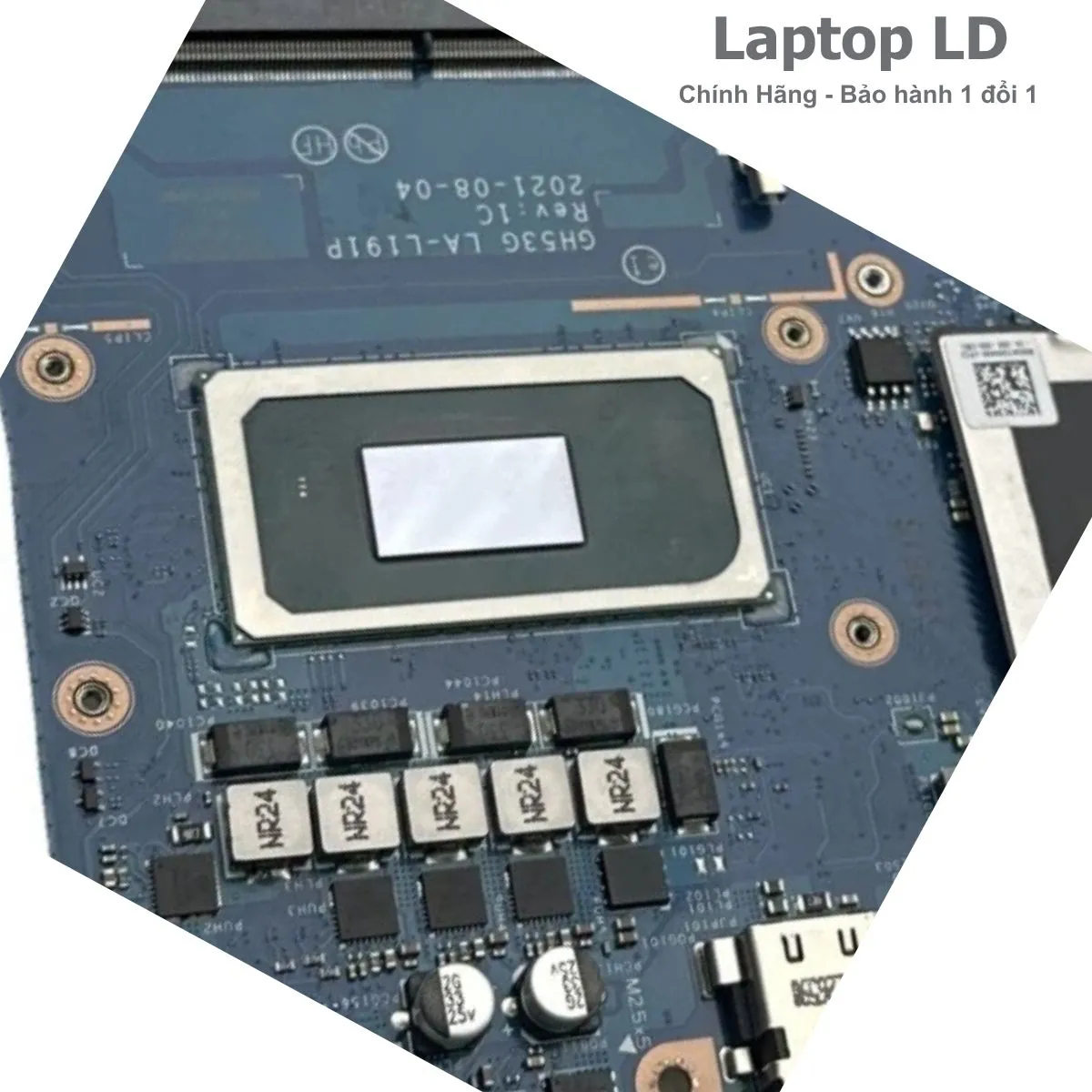

| Board revision | Compal GH53G · LA-L191P Rev 1A / Rev 1C · chipset HM570 trên các bản i5-11400H đã xác minh |
|---|---|
| OEM part / FRU / SPS / DP/N | NB.QBT11.002 / NB.QCC11.002 · MAINBOARD AN515-57 i5-11400H HM570 GN20-E3 6GB |
| Kết nối / I/O đặc trưng | USB-C 3.2 Gen 2 10Gbps; 1× USB-A Gen 2; 2× USB-A Gen 1; HDMI 2.1; RJ-45; jack 3.5mm; cổng nguồn DC. Acer user manual của AN515-57 không liệt kê Thunderbolt 4 cho USB-C. |
| BIOS / firmware | BIOS nền GH53G / LA-L191P sử dụng firmware riêng theo revision; các nguồn repair xác nhận LA-L191P Rev 1A và 1C tồn tại. Khi nạp BIOS cần dùng đúng dump theo board, GPU GN20-E3 và revision thực tế. |
| Tản nhiệt / adapter | Bản i5-11400H + RTX 3060 được Acer công bố dùng adapter 180W, đầu 5.5mm. GPU RTX 3060 trên SKU AN515-57 chính hãng có mức công suất tối đa khoảng 95W; khi thay main cần lắp đúng heatsink, thermal pad VRAM/VRM và keo tản nhiệt. |
| Ghi chú cấu hình | LA-L191P là nền GH53G dành cho GPU GN20-E3/E5/E7; với AN515-57 i5-11400H đã xác minh là RTX 3060 6GB GN20-E3-A1. Các main GTX 1650/RTX 3050/RTX 3050 Ti thường xuất hiện trên GH51G LA-L181P, vì vậy không gộp hai board code thành cùng một biến thể. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i5-11400H · RTX 3060 6GB · LA-L191P | SRKT1 + GN20-E3-A1 · 6GB GDDR6 | 2 khe DDR4-3200 SO-DIMM · tối đa 32GB · 2 M.2 + SATA 2.5 inch | GH53G LA-L191P Rev 1A/1C · Acer P/N NB.QBT11.002 hoặc NB.QCC11.002 · đúng bản trong bài |

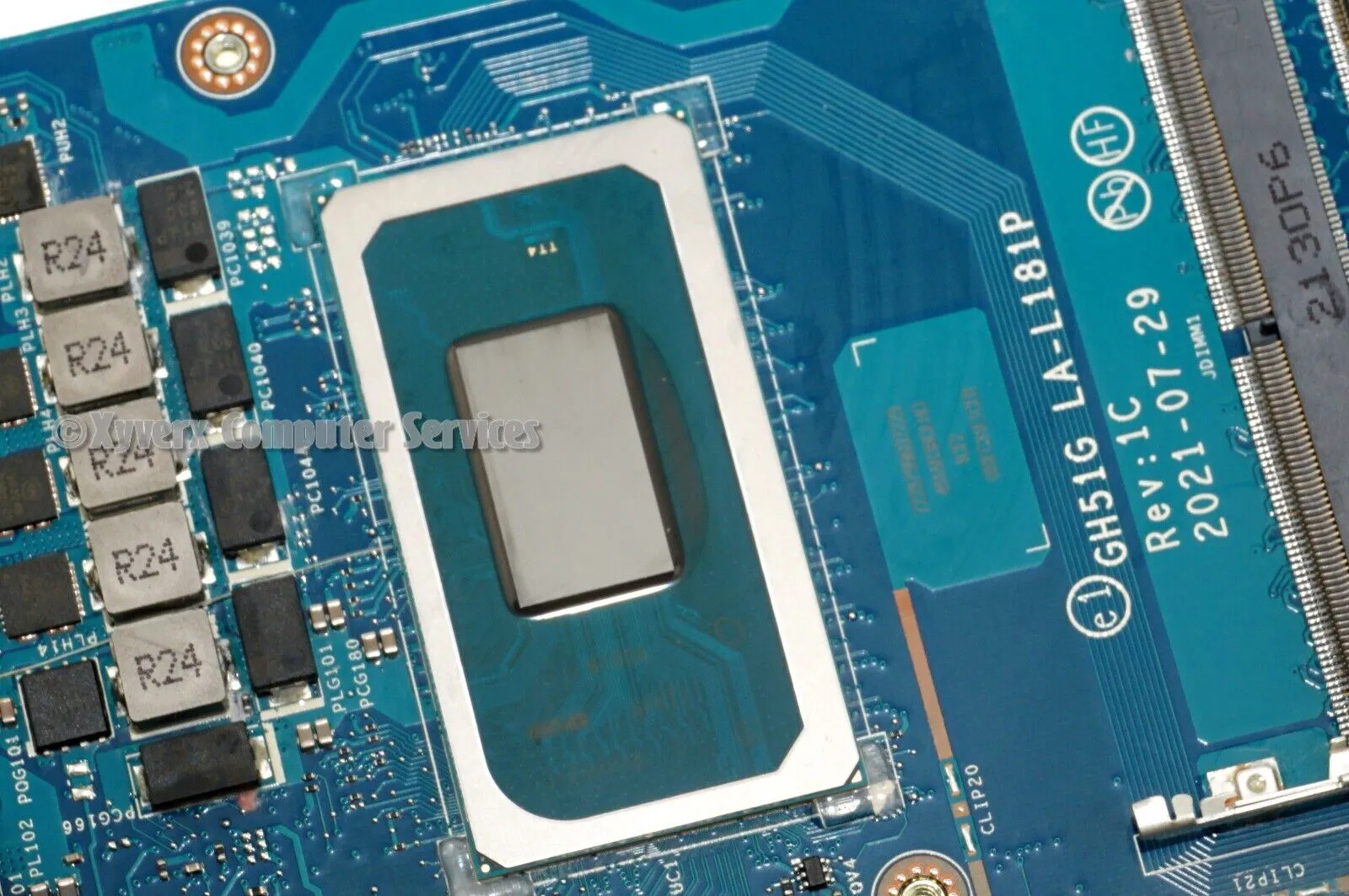

| i5-11400H · GTX 1650 / RTX 3050 / RTX 3050 Ti | N18P-G61 / GN20-P0 / GN20-P1 | Thường thuộc nền GH51G LA-L181P và service P/N khác | Không thay như cùng board LA-L191P chỉ vì cùng model AN515-57 và cùng CPU i5-11400H |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận adapter 180W | Adapter, jack DC-in, pin, mạch sạc hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter Acer 180W tốt, kiểm tra jack DC-in, cô lập pin rồi đo các đường nguồn đầu vào trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM SO-DIMM, màn hình/cáp màn hình, CPU hoặc RTX 3060/VRAM có thể gây lỗi. | Thử từng thanh RAM và từng khe, kiểm tra POST/BIOS, xuất hình qua HDMI, kiểm tra màn hình/cáp rồi mới khoanh vùng CPU/GPU/main. |
| Crash game, sọc hình, artifact hoặc tự khởi động lại khi tải GPU | RTX 3060, VRAM GDDR6, nguồn GPU, nhiệt độ hoặc heatsink/thermal pad có thể gây mất ổn định. | Theo dõi nhiệt CPU/GPU, kiểm tra quạt và thermal pad, stress test GPU/VRAM rồi đo các rail GPU nếu lỗi còn lặp lại. |
| USB-C hoặc USB-A mất dữ liệu | Cổng vật lý, cáp/thiết bị ngoài, hub USB hoặc đường USB Gen 2 trên main có thể là nguyên nhân. | Thử thiết bị và cáp tốt, kiểm tra riêng từng cổng; lưu ý USB-C AN515-57 là USB 3.2 Gen 2 10Gbps, không dùng tiêu chí Thunderbolt 4 để chẩn đoán. |
| BIOS không nhận SSD M.2 hoặc ổ 2.5 inch SATA | SSD/HDD, socket M.2, cáp SATA, nguồn cấp ổ hoặc đường PCIe/SATA trên main có thể gây lỗi. | Thử ổ tốt, kiểm tra cả hai khe M.2 và cáp SATA 2.5 inch, xác nhận BIOS nhận thiết bị rồi kiểm tra nguồn/tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc mạng LAN | Card Wi-Fi, anten, Killer LAN, driver/BIOS, socket hoặc đường mạng trên main có thể gây lỗi. | Kiểm tra driver/BIOS, card WLAN và anten, thử mạng LAN/Wi-Fi độc lập trước khi khoanh vùng chip mạng hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter 180W, cô lập pin và chống tĩnh điện trước khi thao tác. CPU i5-11400H, RTX 3060 và VRAM GDDR6 hàn trên bo; khi chuyển main cần lắp đúng 2 thanh/khe SO-DIMM, SSD, card Wi-Fi, heatsink, quạt và thermal pad VRAM/VRM, sau đó kiểm tra kỹ cáp màn hình, bàn phím, touchpad, pin và DC-in.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Acer Nitro 5 AN515-57 i5-11400H RTX 3060 LA-L191P
LA-L191P i5-11400H là GTX 1650, RTX 3050 hay RTX 3060?
Các nguồn schematic/repair xác minh GH53G LA-L191P với i5-11400H dùng GPU GN20-E3-A1, tức RTX 3060 6GB GDDR6. GTX 1650, RTX 3050 và RTX 3050 Ti thường gặp trên nền GH51G LA-L181P, không nên gộp hai board code.
Main LA-L191P có sẵn RAM không?
Không có RAM hệ thống hàn cố định như ultrabook. Main sử dụng 2 khe DDR4 SO-DIMM 3200MHz; Acer công bố tối đa 32GB. RAM rời chỉ đi kèm khi được ghi rõ trong đơn hàng.
USB-C của AN515-57 có Thunderbolt 4 không?
Không theo user manual chính thức của Acer cho AN515-57. Cổng USB-C hỗ trợ USB 3.2 Gen 2 tối đa 10Gbps; Thunderbolt 4 trong cùng manual được dành cho các model khác như AN515-56/AN517-53.
Khi mua main có kèm RAM, SSD, Wi-Fi, tản nhiệt và adapter không?
Mainboard gồm CPU i5-11400H, RTX 3060 6GB, VRAM và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM, SSD/HDD, card Wi-Fi, quạt/heatsink, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
