Laptop LD • Main Acer Aspire Go 15 AG15-31P
Thay main Acer Aspire Go 15 AG15-31P N100 4GB DA0Z8TMB8D0 đúng mã
Đúng nền Quanta Z8T, board DA0Z8TMB8D0 Rev D, CPU Intel Processor N100, Intel UHD Graphics bản UMA và RAM 4GB LPDDR5 hàn onboard. Main được đối chiếu theo mã PCB, revision, dung lượng RAM hàn, loại bộ nhớ lưu trữ, đầu cáp màn hình, pin, quạt và cụm cổng của Acer Aspire Go 15 AG15-31P trước khi giao hoặc lắp.
- Quanta Z8T
- DA0Z8TMB8D0
- CPU N100
- RAM 4GB onboard
- GPU UMA
- USB-C DisplayPort
Xác thực kỹ thuật: nội dung được rà soát theo Acer Aspire Go 15 AG15-31P bản Intel N100 4GB, tài liệu Acer, thông số Intel và nền Quanta Z8T. Board DA0Z8TMB8D0 có nhiều cấu hình Alder Lake-N như N100, N200 hoặc i3-N305 và nhiều mức RAM hàn; bài này chỉ mô tả bản CPU N100, RAM 4GB LPDDR5, GPU UMA.

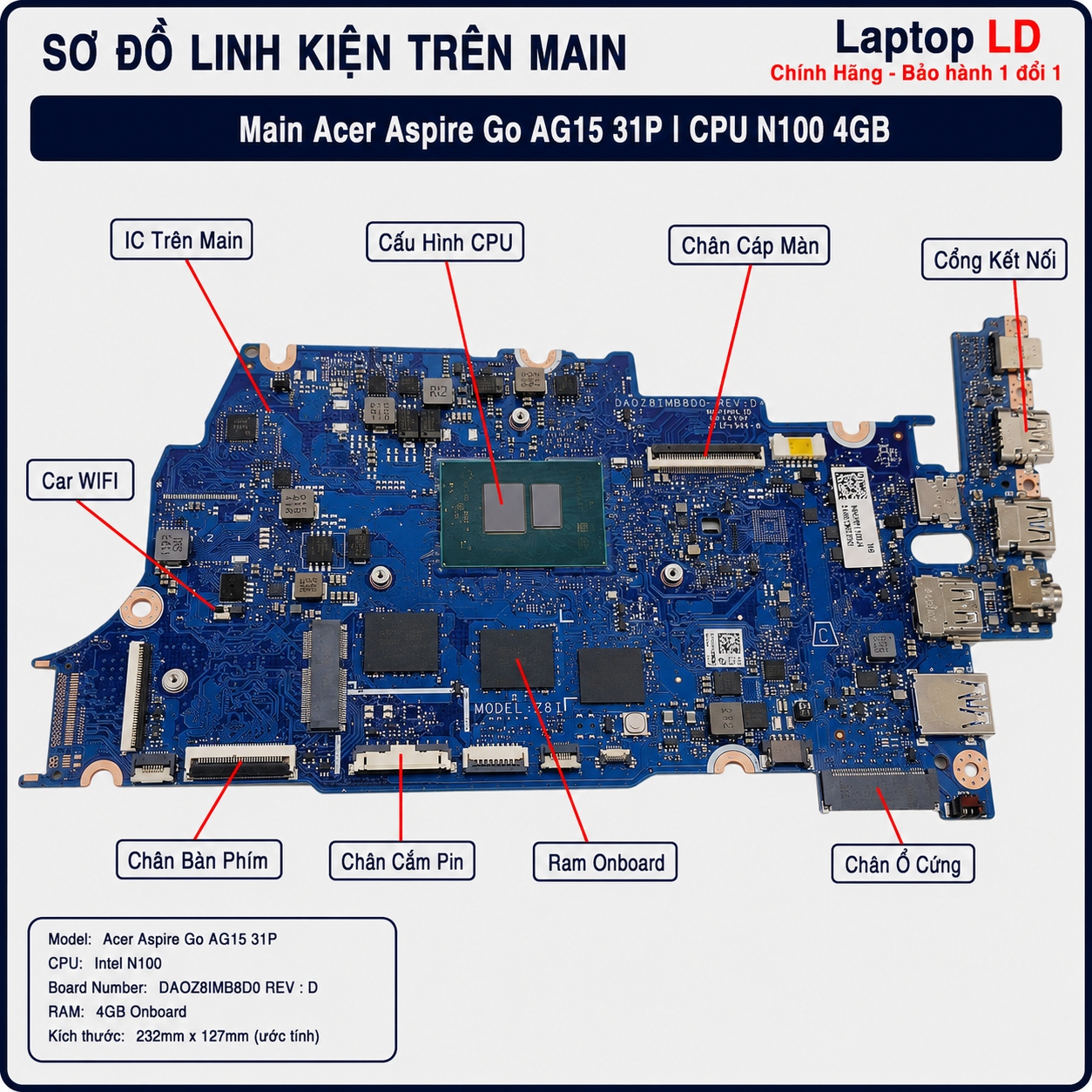

Vị trí linh kiện và ảnh tổng thể main Acer Aspire Go 15 AG15-31P
Ảnh thực tế giúp đối chiếu CPU N100 hàn trên board, cụm RAM LPDDR5 4GB onboard, mạch nguồn Alder Lake-N, BIOS, khe SSD M.2, Wi-Fi, đầu pin 50Wh, đầu màn hình, quạt và cụm USB-C, HDMI, USB-A, audio trên nền Z8T.
Cần gửi gì để Laptop LD báo đúng main?
AG15-31P dùng chung nền Z8T cho nhiều CPU Alder Lake-N và nhiều dung lượng RAM hàn. Ảnh tem máy, mã PCB và vùng RAM giúp khóa đúng bản N100 4GB, tránh nhầm N200, i3-N305 hoặc bản 8GB.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Acer Aspire Go 15 AG15-31P và mã NX.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng chữ DA0Z8TMB8D0, Rev D và ký hiệu dự án Z8T.
- Ảnh khu vực CPU Intel N100 và cụm RAM LPDDR5 4GB hàn onboard.
- Ảnh khu vực lưu trữ để xác định UFS onboard hoặc SSD M.2 đang lắp.
- Ảnh USB-C, HDMI, hai USB-A, audio và đầu nguồn DC-in.
- Ảnh đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
- Mô tả lỗi: không nguồn, không sạc, treo logo, mất hình, mất lưu trữ, lỗi USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng AG15-31P, nền Quanta Z8T và revision PCB.
- Khóa đúng CPU N100, RAM 4GB LPDDR5 và GPU Intel UHD bản UMA.
- Tránh nhầm board N200, i3-N305, RAM 8GB hoặc revision khác.
- Nhận diện đúng kiểu lưu trữ UFS/SSD M.2 và đầu cáp liên quan.
- Khoanh vùng lỗi nằm ở main, adapter, pin, màn hình, SSD hay bo cổng.
- Rút ngắn thời gian kiểm tra khi mang máy hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Acer Aspire Go 15 AG15-31P N100 4GB được xác định theo đúng DA0Z8TMB8D0 Rev D, dung lượng RAM hàn, tình trạng bo mạch, loại lưu trữ và gói bảo hành.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra pin 50Wh, quạt, màn FHD, lưu trữ, Wi-Fi, camera, bàn phím, touchpad và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng board N100 4GB. Máy vào nước, chập USB-C, lỗi nguồn CPU, BIOS hoặc bộ nhớ hàn cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng AG15-31P, Quanta Z8T, DA0Z8TMB8D0 Rev D và CPU N100.
- Xác nhận RAM 4GB LPDDR5 onboard và Intel UHD Graphics bản UMA.
- Kiểm tra adapter, pin, USB-C, HDMI, USB-A, audio, SSD/UFS, Wi-Fi, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Acer Aspire Go 15 AG15-31P N100 4GB dùng cho máy nào?
Dòng máy phù hợp
- Acer Aspire Go 15 AG15-31P màn hình 15,6 inch.
- CPU Intel Processor N100 onboard, 4 nhân và 4 luồng.
- Board Quanta Z8T, DA0Z8TMB8D0 Rev D.
- RAM 4GB LPDDR5 hàn trực tiếp trên bo mạch.
- Intel UHD Graphics tích hợp, không có GPU hoặc VRAM rời.
- Nền lưu trữ có kết nối M.2 NVMe; một số SKU sử dụng thêm bộ nhớ UFS onboard.
- Cụm cổng gồm hai USB-A, một USB-C, HDMI và audio 3,5mm.
- Pin 50Wh và bộ nguồn công suất tối đa 65W.
Không nên thay chéo khi chưa kiểm
- Không nhầm N100 với N200 hoặc Core i3-N305 cùng nền Z8T.
- Không nhầm RAM 4GB với các board RAM 8GB hàn onboard.
- Không bỏ qua mã DA0Z8TMB8D0 và revision PCB.
- Không chọn theo tên AG15-31P nếu layout đầu màn hình, pin hoặc cổng khác.
- Không nhầm cấu hình dùng UFS onboard với cấu hình xuất xưởng dùng SSD M.2.
- Không kết luận hỏng main trước khi loại trừ adapter, pin, SSD, màn hình và cáp.
- Không dùng nhầm BIOS giữa N100, N200 và i3-N305.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Acer Aspire Go 15 AG15-31P. | Nhầm với AG15-51P hoặc Aspire 3 có hình thức gần giống. |
| Board number | Quanta Z8T, DA0Z8TMB8D0 Rev D. | Đặt theo tên máy nhưng không kiểm mã in trên PCB. |
| CPU | Intel Processor N100, 4 nhân, 4 luồng, tối đa 3,40GHz, 6MB cache. | Nhầm N200 hoặc i3-N305 làm sai cấu hình và BIOS. |
| GPU | Intel UHD Graphics tích hợp bản UMA. | Tìm GPU rời hoặc VRAM rời không tồn tại trên board này. |
| RAM | 4GB LPDDR5 hàn onboard, không có khe SO-DIMM. | Nhầm bản 8GB hoặc tưởng có thể thay thanh RAM. |
| Lưu trữ | Kết nối M.2 2280 PCIe NVMe; một số nền có bộ nhớ UFS onboard. | Nhầm UFS hàn với SSD M.2 tháo rời hoặc bỏ sót socket M.2. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 2, HDMI, audio 3,5mm. | Ghi nhầm có LAN RJ-45, khe thẻ nhớ hoặc Thunderbolt. |
| Màn hình | 15,6 inch FHD 1920×1080, 60Hz. | Nhầm cáp hoặc panel của model khác kích thước. |
| Sạc | Nguồn Acer tối đa 65W; hỗ trợ DC-in và cấp nguồn qua USB-C. | Dùng nguồn thiếu công suất hoặc sai chuẩn cấp nguồn. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem bài hướng dẫn chọn main laptop đúng mã để biết cách chụp mã PCB, CPU, RAM hàn, lưu trữ và cụm cổng trước khi đặt hàng.

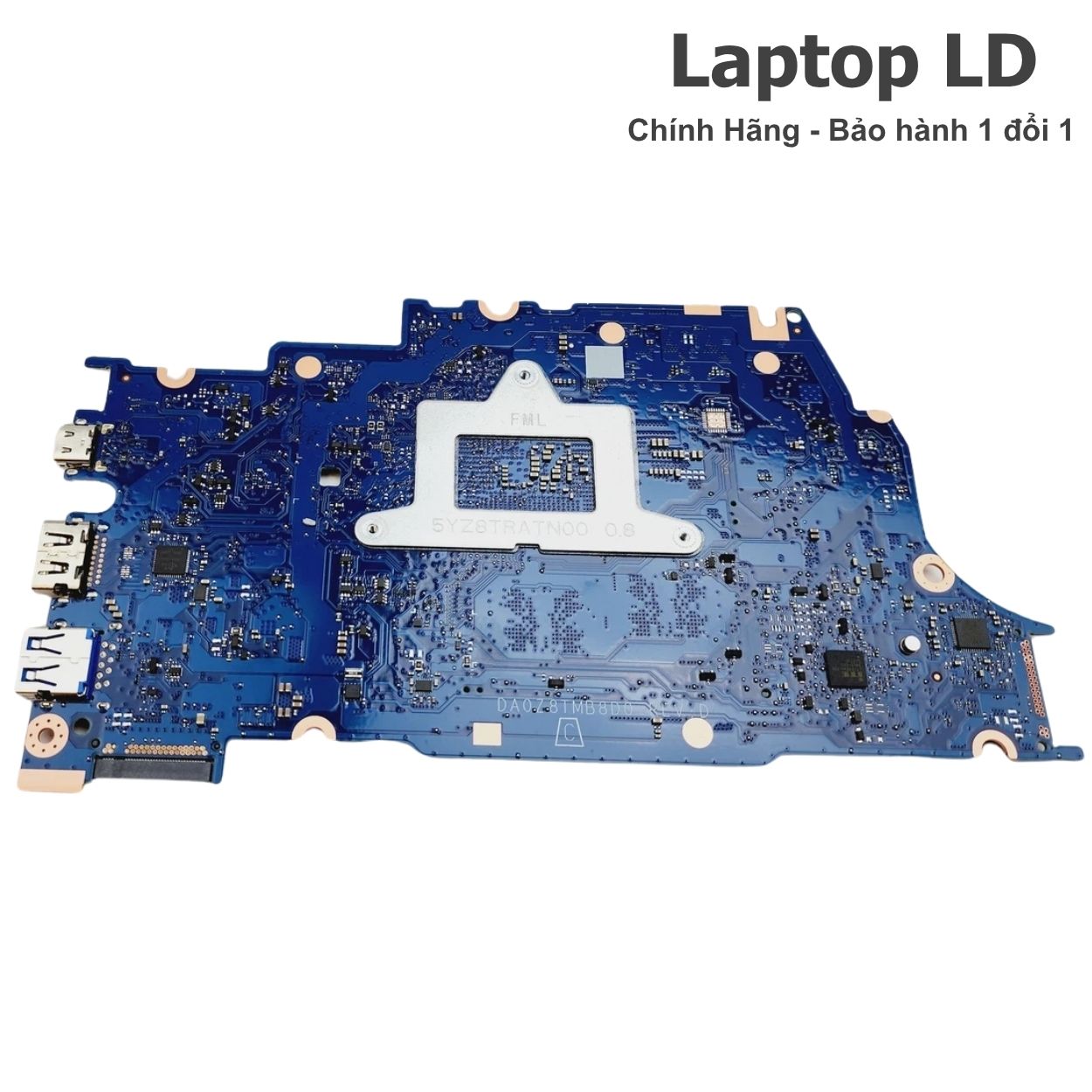

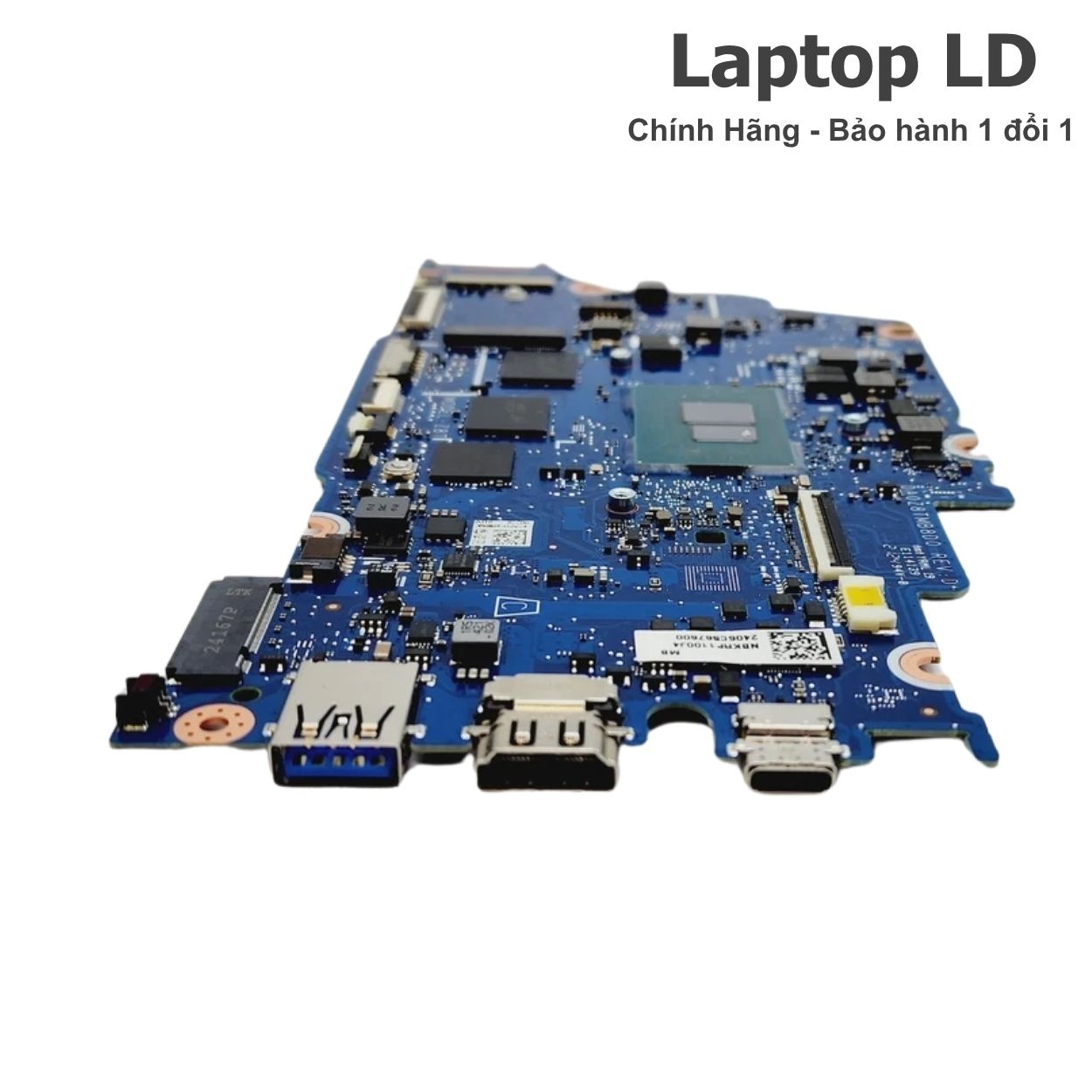

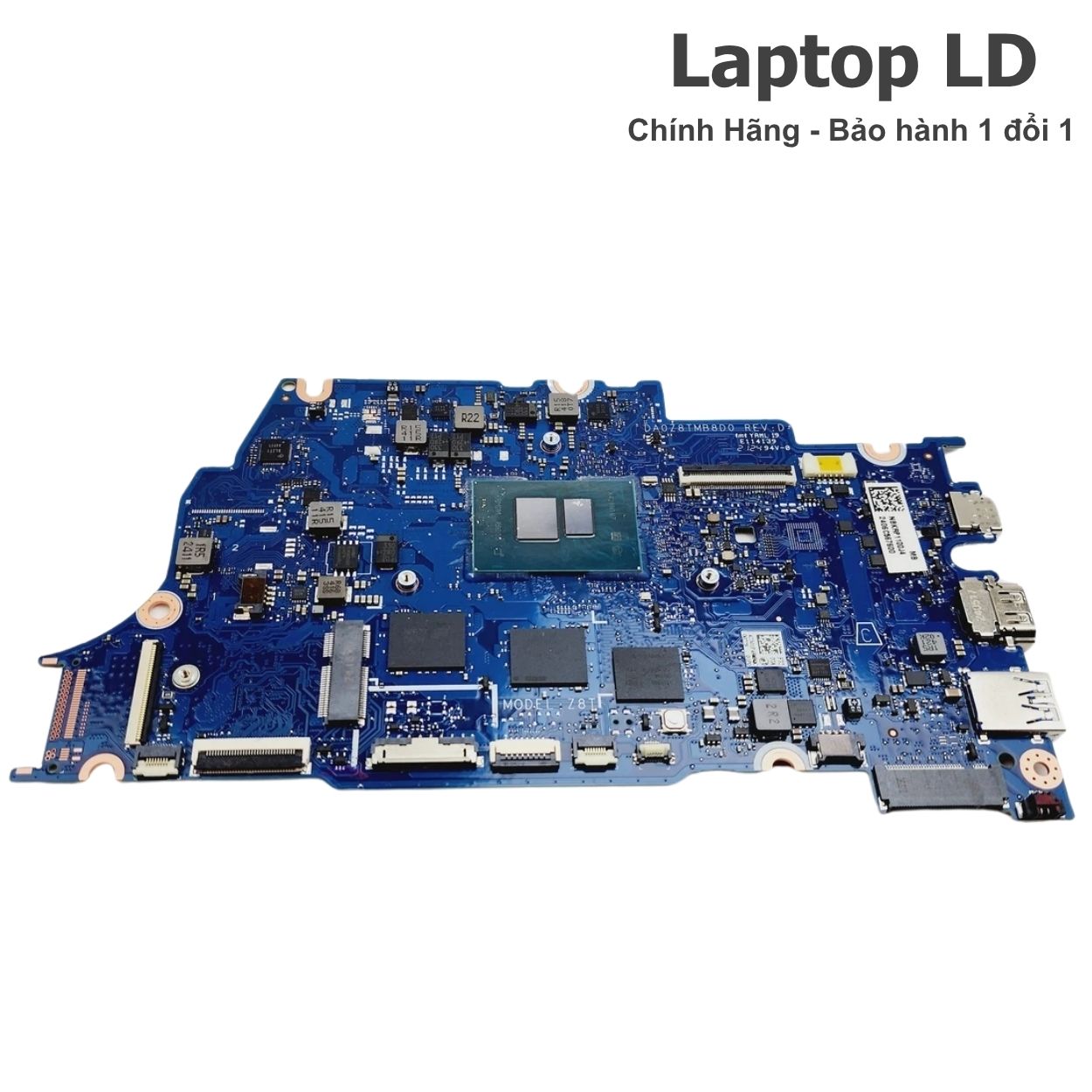

Ảnh chi tiết CPU, RAM, lưu trữ và cụm cổng trên main Acer AG15-31P
Nhóm ảnh này giúp đối chiếu đúng CPU N100, RAM 4GB LPDDR5 hàn, BIOS, khe M.2, vùng UFS nếu có, Wi-Fi, USB-C, HDMI, USB-A và dấu hiệu board UMA không có chip đồ họa rời.
Dấu hiệu nên kiểm tra bo mạch Acer Aspire Go 15 AG15-31P
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy đèn pin.
- Không nhận nguồn qua cổng USB-C hoặc đầu DC-in.
- Máy báo sạc nhưng pin không tăng dung lượng.
- Cổng USB-C nóng, chập sau khi dùng củ sạc hoặc hub lỗi.
- Máy tự tắt khi cắm HDMI hoặc thiết bị USB.
- Có nguồn chờ nhưng không tạo đủ nguồn CPU và RAM.
Lỗi khởi động và lưu trữ
- Treo logo Acer, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Lỗi bộ nhớ LPDDR5 hàn gây không POST hoặc treo máy.
- Không nhận SSD M.2 hoặc bộ nhớ UFS.
- Mất hệ điều hành sau sleep hoặc lỗi đường PCIe/UFS.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi cổng, hình ảnh và ngoại vi
- HDMI hoặc USB-C không xuất hình.
- USB-A, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do module, nguồn hoặc đường PCIe/USB.
- Màn hình chớp, mất đèn nền hoặc không nhận cáp eDP.
- Máy nóng, quạt chạy liên tục hoặc tự giảm hiệu năng.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch nguồn và tín hiệu.
Nên sửa hay thay bo mạch Acer Aspire Go 15 AG15-31P?
AG15-31P sử dụng CPU và RAM hàn, thiết kế nguồn gọn và USB-C đa chức năng. Cần loại trừ adapter, pin, màn hình, SSD, Wi-Fi và cáp trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở USB-C, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU N100 lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR5 hàn lỗi nhiều chip hoặc mất đường dữ liệu.
- Chập nặng mạch USB-C, nguồn CPU và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số của main Acer Aspire Go 15 AG15-31P bản Intel N100, RAM 4GB LPDDR5, board Quanta Z8T DA0Z8TMB8D0 Rev D.
| Tên sản phẩm | Main Acer Aspire Go 15 AG15-31P CPU Intel Processor N100 RAM 4GB board DA0Z8TMB8D0 Rev D |
|---|---|
| Dòng máy tương thích | Acer Aspire Go 15 AG15-31P |
| Mã main | Quanta Z8T |
| Board number | DA0Z8TMB8D0 Rev D |
| CPU | Intel Processor N100 onboard, 4 nhân, 4 luồng, Turbo tối đa 3,40GHz, 6MB Intel Smart Cache |
| GPU / VGA | Intel UHD Graphics tích hợp bản UMA, dùng chung RAM hệ thống; không có GPU và VRAM rời |
| RAM hỗ trợ | 4GB LPDDR5 hàn onboard trên cấu hình của bài; không có khe SO-DIMM |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe NVMe; nền AG15-31P có cấu hình sử dụng bộ nhớ UFS onboard 128GB |
| Khe trên main | 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort và cấp nguồn, 1 HDMI, 1 audio 3,5mm và đầu DC-in |
| Màn hình tương thích | 15,6 inch, độ phân giải FHD 1920×1080, 60Hz, tấm nền TN hoặc IPS theo mã máy |
| Pin | Pin Li-ion 50Wh |
| Sạc | Adapter Acer công suất tối đa 65W; hỗ trợ nguồn qua DC-in và USB-C Power Delivery |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, cáp, pin, USB-C PD, nguồn chờ hoặc chập nguồn chính. | Thử nguồn đúng công suất, kiểm DC-in/USB-C, ngắt pin và đo dòng chờ. |
| USB-C không nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/củ sạc, đo VBUS/CC và theo dõi quá trình đàm phán nguồn. |
| Treo logo hoặc khởi động lặp | BIOS, SSD/UFS, RAM hàn, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, cô lập thiết bị và theo dõi trình tự khởi động. |
| Lỗi RAM, không POST | Chip LPDDR5, nguồn RAM, BIOS hoặc CPU. | Đo nguồn RAM, kiểm xung/enable và loại trừ BIOS trước khi xử lý chip nhớ. |
| Không nhận SSD hoặc UFS | Ổ lỗi, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe/UFS. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/USB-C, kiểm đèn nền, nguồn panel và đầu cáp. |
| HDMI/USB mất tín hiệu | Cổng, linh kiện bảo vệ, controller, BIOS hoặc nguồn I/O. | Thử cáp/thiết bị khác, kiểm cổng, nguồn và nhận diện trong hệ điều hành. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, nguồn CPU hoặc tải nền. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa USB-C, HDMI, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

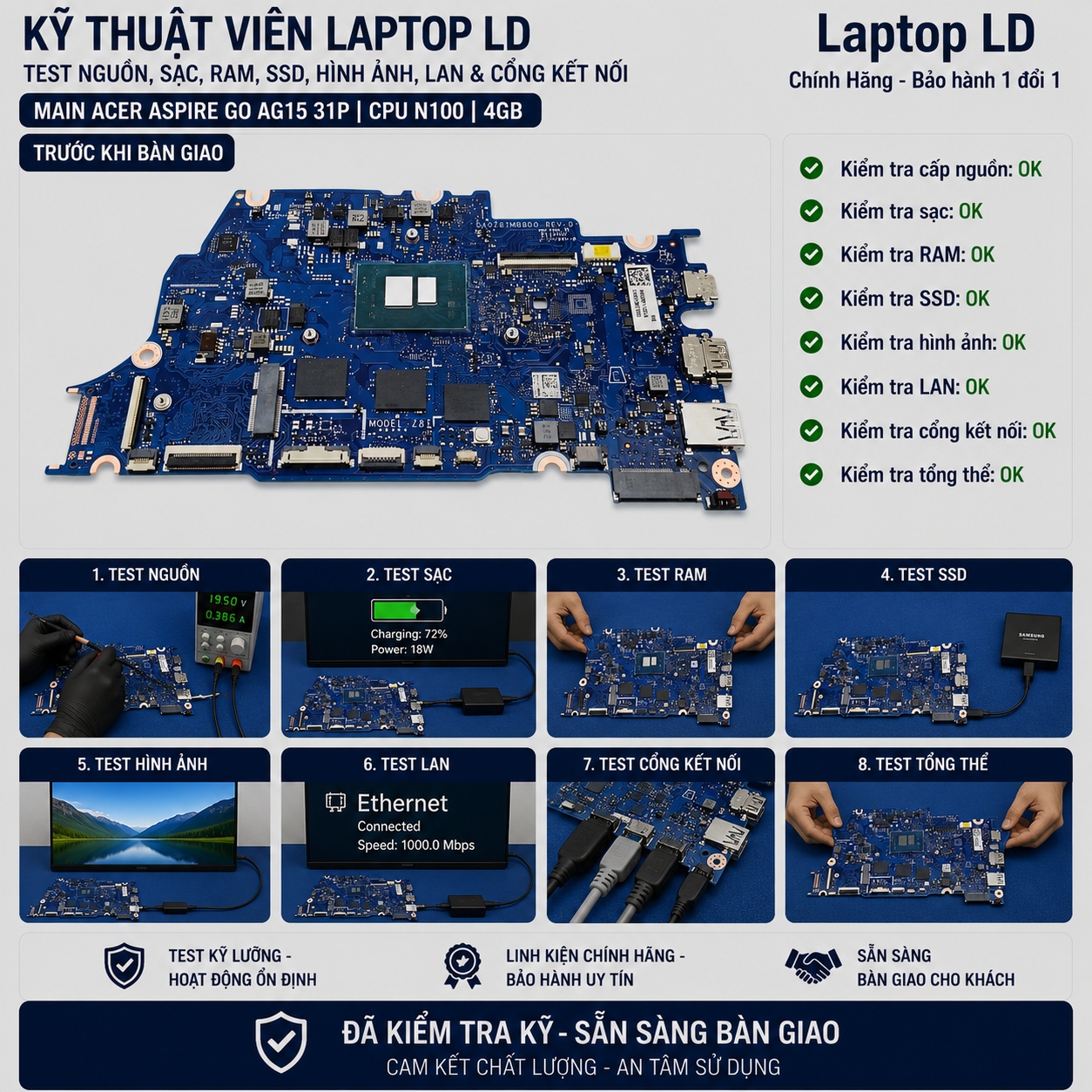

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, pin, USB-C, CPU N100, RAM 4GB, SSD/UFS, màn hình, HDMI, USB-A, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, lưu trữ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, SSD/UFS, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh AG15-31P, N100, RAM 4GB, Quanta Z8T, DA0Z8TMB8D0 và revision D.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và test CPU, RAM, lưu trữ, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng nguồn đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch DA0Z8TMB8D0 đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Acer Aspire Go 15 AG15-31P nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

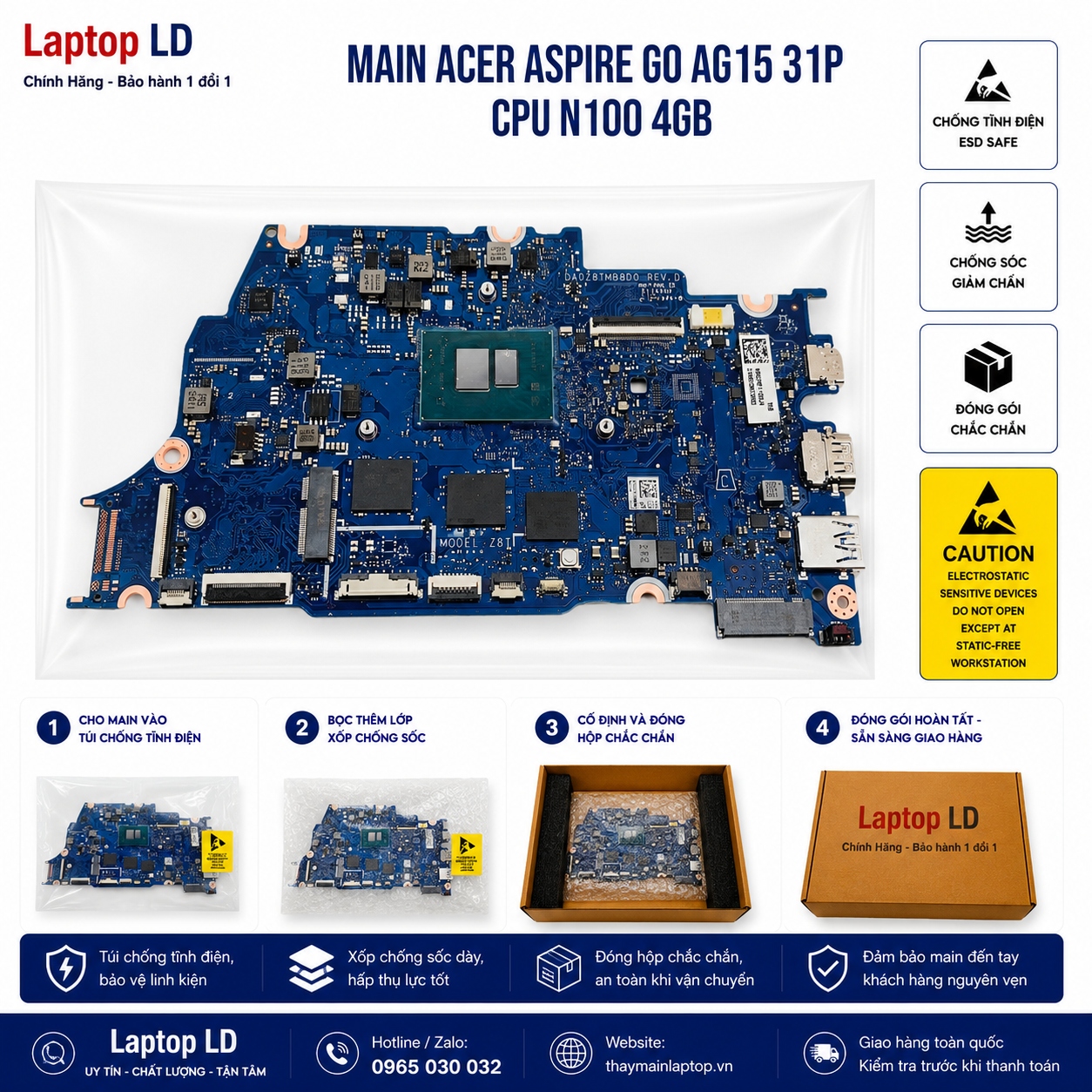

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main Z8T có CPU và RAM hàn, cổng USB-C cùng nhiều đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main DA0Z8TMB8D0 dùng cho model nào?
Board Quanta Z8T DA0Z8TMB8D0 được dùng trên Acer Aspire Go 15 AG15-31P và một số nền Extensa tương ứng, nhưng phải kiểm đúng CPU, RAM và revision.
Intel N100 có bao nhiêu nhân và luồng?
Intel Processor N100 có 4 nhân, 4 luồng, Turbo tối đa 3,40GHz và 6MB Intel Smart Cache.
Main này có GPU NVIDIA rời không?
Không. Bản trong bài dùng Intel UHD Graphics tích hợp và không có chip GPU hoặc VRAM rời.
RAM 4GB có nâng cấp bằng thanh RAM được không?
Không. RAM LPDDR5 được hàn trực tiếp trên bo mạch và máy không có khe SO-DIMM.
Máy dùng SSD loại nào?
Nền AG15-31P có khe M.2 2280 PCIe NVMe. Một số SKU 128GB còn sử dụng bộ nhớ UFS hàn onboard.
USB-C có xuất hình và nhận nguồn không?
Có. USB-C hỗ trợ USB 3.2 Gen 2, DisplayPort và chức năng cấp nguồn theo thiết kế của máy.
Máy có cổng LAN RJ-45 không?
Không có cổng RJ-45 trong layout cổng tiêu chuẩn của AG15-31P; máy sử dụng Wi-Fi hoặc bộ chuyển đổi mạng ngoài.
Sạc của máy bao nhiêu watt?
Cấu hình Acer N100 4GB được công bố với bộ nguồn công suất tối đa 65W; máy hỗ trợ đầu DC-in và cấp nguồn USB-C.
Thay main có làm mất dữ liệu không?
Dữ liệu trên SSD M.2 rời thường được giữ nguyên khi chuyển ổ sang main khác. Dữ liệu trong bộ nhớ UFS hàn nằm trực tiếp trên bo mạch cũ.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
