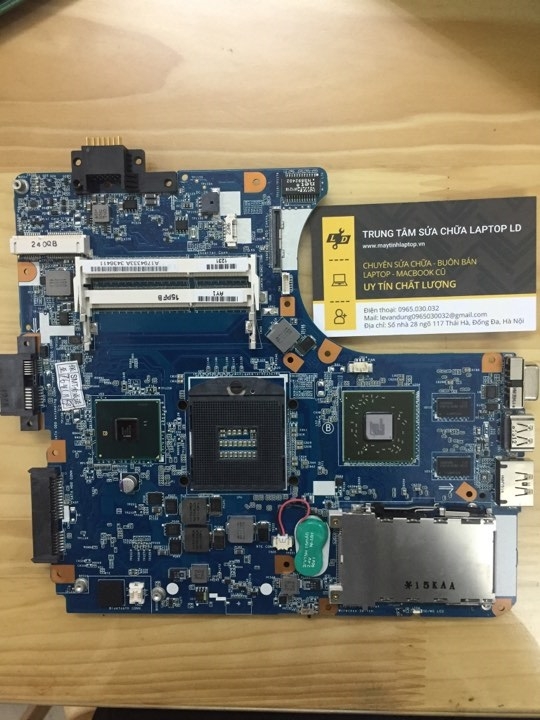

Main Sony Vaio MBX-224 | VPC-EB | VPC-EA | M960
Sony Vaio VPC-EA / VPC-EB dùng board MBX-224 nền tảng M960 là nhóm laptop 14"–15.5" thiên về multimedia, giải trí và văn phòng cao hơn laptop phổ thông cùng thời, khác rõ với dòng business ThinkPad hay Inspiron giá rẻ: ngoài lỗi không lên nguồn, cắm sạc không vào, bật lên rồi tắt, model này còn rất hay gặp máy có đèn nhưng không vào hình, treo logo do HDD SATA yếu, mở video HD hoặc xuất HDMI là nóng rồi khựng, USB nhận thiết bị rồi rớt, Wi-Fi mất kết nối ngẫu nhiên, VGA hoặc HDMI chập chờn, pin báo sạc nhưng tăng chậm hoặc quạt quay nhưng máy đứng màn đen. Với board MBX-224 / M960, lỗi thường tập trung ở mạch sạc Sony, nguồn always 3V/5V, HM55 chipset, RAM DDR3, nhánh SATA lưu trữ, khu vực GPU rời ATI Mobility Radeon và cụm USB / VGA / HDMI / LAN / audio / card reader, vì đây là dòng Vaio đẹp, mỏng kiểu multimedia nhưng vẫn dùng đồ họa rời trên nhiều cấu hình nên dễ lộ bệnh nhiệt – nguồn hơn laptop văn phòng thuần.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã MBX-224 cho Sony Vaio VPC-EA / VPC-EB.
- Dòng này là Vaio multimedia đời cũ, nên khi đặt linh kiện cần đối chiếu đúng cụm cổng, jack sạc Sony, HDMI, VGA, USB, LAN RJ45, socket RAM DDR3, khay SATA 2.5" và đúng nhánh GPU ATI theo thân máy thực tế.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận HDD/SSD, USB, HDMI, VGA, LAN, Wi-Fi, webcam, âm thanh trước khi giao.
- Phù hợp lỗi lặp như không nguồn, không sạc, có đèn nhưng không boot, lỗi USB/HDMI/VGA, lỗi pin, Wi-Fi hoặc lỗi lưu trữ.
- Thay bo mạch chủ laptop + vệ sinh bụi sâu + thay keo tản đúng chuẩn Vaio multimedia + kiểm tra jack sạc, pin, HDD/SSD SATA và toàn bộ cổng I/O.
- Chạy test nguồn, test sạc-xả, test USB/HDMI/VGA/LAN, test lưu trữ và test nhiệt để hạn chế lỗi “vào được máy nhưng mở video hay xuất màn mới lộ”.
Mua MBX-224 | M960: đúng mã – đúng GPU – đúng cấu trúc Sony Vaio VPC-EA / VPC-EB
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: MBX-224
- Nền tảng: M960
- Dòng: Sony Vaio VPC-EA / VPC-EB
- Cần đối chiếu: USB, HDMI, VGA, LAN RJ45, audio, card reader, socket RAM DDR3, khay 2.5" SATA, đúng cụm tản và đúng nhánh ATI Mobility Radeon theo máy thực tế
Hợp máy không nguồn/không sạc, đèn lên nhưng không boot, lỗi USB/HDMI/VGA/LAN, lỗi pin, Wi-Fi hoặc lưu trữ.
- Kiểm tra đường sạc Sony, nguồn vào và nhánh charge trước/sau khi thay
- Vệ sinh cụm tản + thay keo, test nhiệt CPU và GPU theo tải multimedia thực tế
- Test RAM/HDD/SSD/USB/HDMI/VGA/LAN/Wi-Fi/audio theo checklist
Gọi/nhắn để đối chiếu đúng board MBX-224, đúng nhánh M960 và đúng thân máy thực tế trước khi chốt.

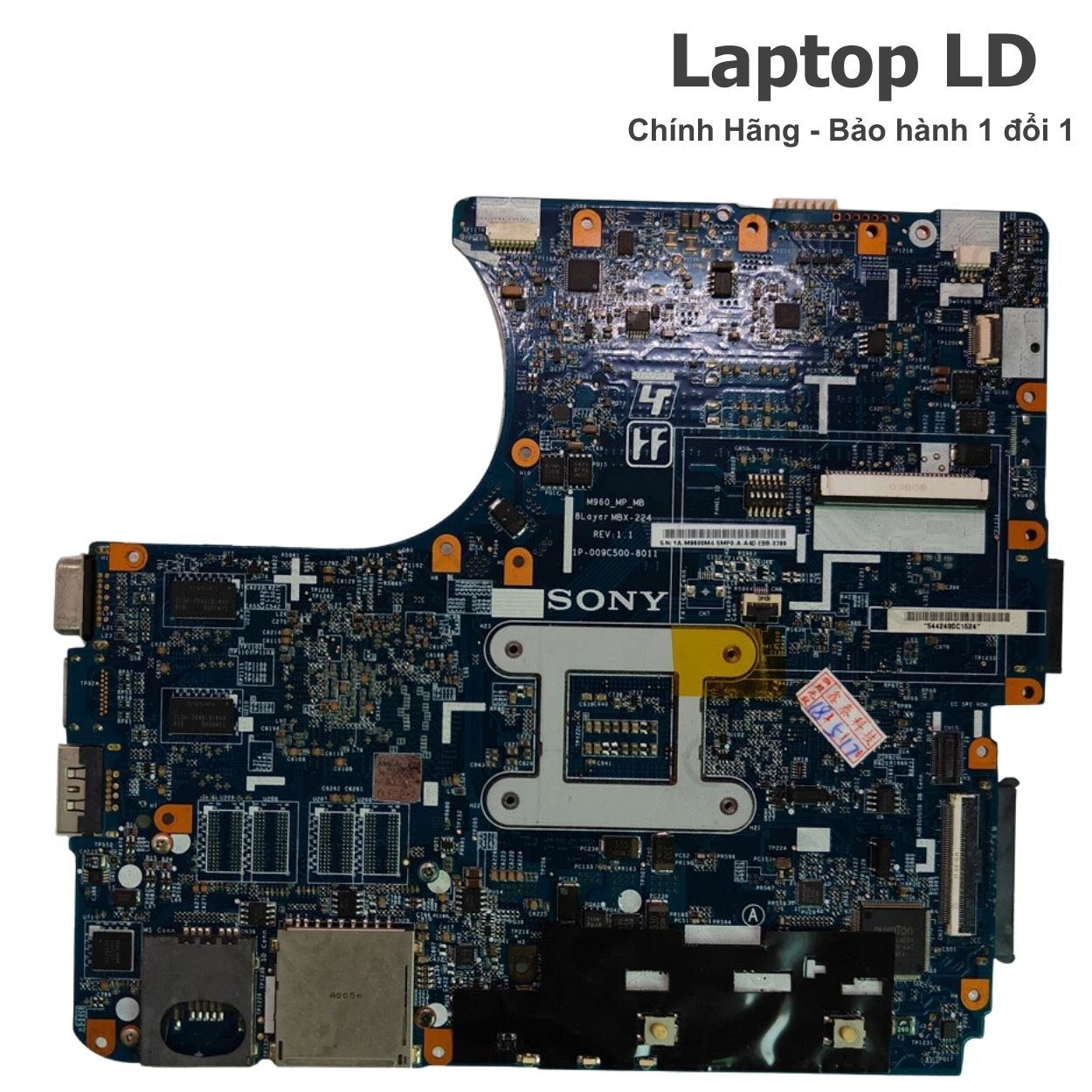

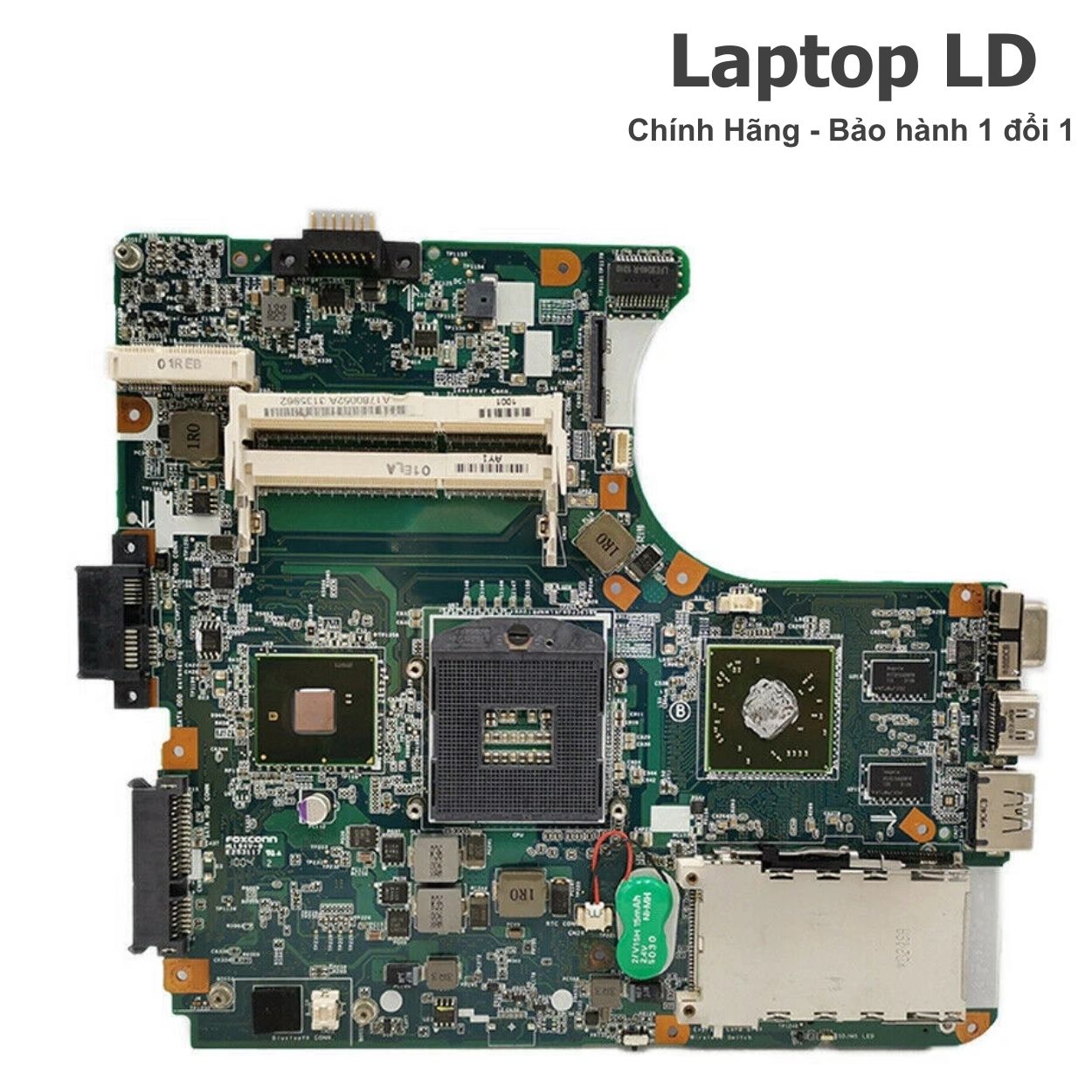

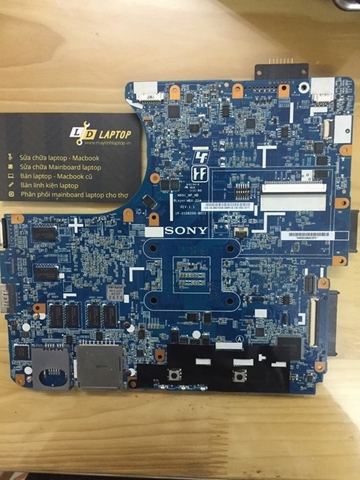

Hình ảnh tham khảo (MBX-224 & cụm cổng)
- Không nhận sạc / sạc chập chờn: Vaio dòng này dùng adapter Sony riêng, nên lỗi có thể nằm ở adapter, jack DC-in hoặc nhánh charge. Nên test vừa sạc vừa dùng nhẹ để xem pin có tăng thực tế không.
- Máy có đèn nhưng không vào hình: ngoài nguồn always, MBX-224 còn phải để ý thêm khu vực ATI Mobility Radeon vì nhiều bản VPC-EA/VPC-EB dùng GPU rời, khác với laptop văn phòng chỉ có đồ họa tích hợp.
- Mở video HD hoặc xuất HDMI là nóng rồi khựng: đây là kiểu lỗi khá đặc trưng của Vaio multimedia. Nếu vào Windows bình thường nhưng khi xem phim HD, xuất màn ngoài hoặc chạy đồ họa nhẹ mới lộ, cần ưu tiên khoanh vùng GPU, nguồn GPU và nhiệt.
- Treo logo / boot chậm do HDD SATA: dòng này thường dùng HDD 2.5" lâu năm, nên cần thử ổ khác trước khi quy lỗi main máy tính xách tay.
- USB nhận thiết bị rồi rớt: hay gặp khi cắm USB boot, chuột không dây hoặc box HDD. Cần test copy file đủ thời gian để phân biệt lỗi cổng với lỗi treo do lưu trữ chậm.
- Wi-Fi mất kết nối ngẫu nhiên: ngoài card Wi-Fi, cần kiểm tra socket, dây anten, vùng cấp nguồn và loại trừ lỗi driver trước khi kết luận mainboard laptop.
- HDMI hoặc VGA chập chờn: Vaio VPC-EA/VPC-EB thường được dùng nối TV hoặc màn phụ. Lỗi xuất hình cần test riêng từng cổng bằng nhiều dây/màn khác nhau.
- Pin báo sạc nhưng tăng chậm: ngoài pin và sạc, cần kiểm tra nhánh charge và độ ổn định nguồn vào, nhất là với máy đã dùng pin lâu năm.
- Máy nóng vùng đồ họa hơn CPU: riêng nhánh MBX-224 có ATI rời sẽ dễ lộ bệnh tải video, tải xuất hình hoặc lỗi nhiệt GPU hơn các dòng chỉ dùng Intel HD.
Thông số kỹ thuật Sony Vaio MBX-224 | VPC-EA | VPC-EB | M960
| Mã board | MBX-224 |
|---|---|
| Nền tảng | M960 |
| Dòng máy | Sony Vaio VPC-EA / VPC-EB |

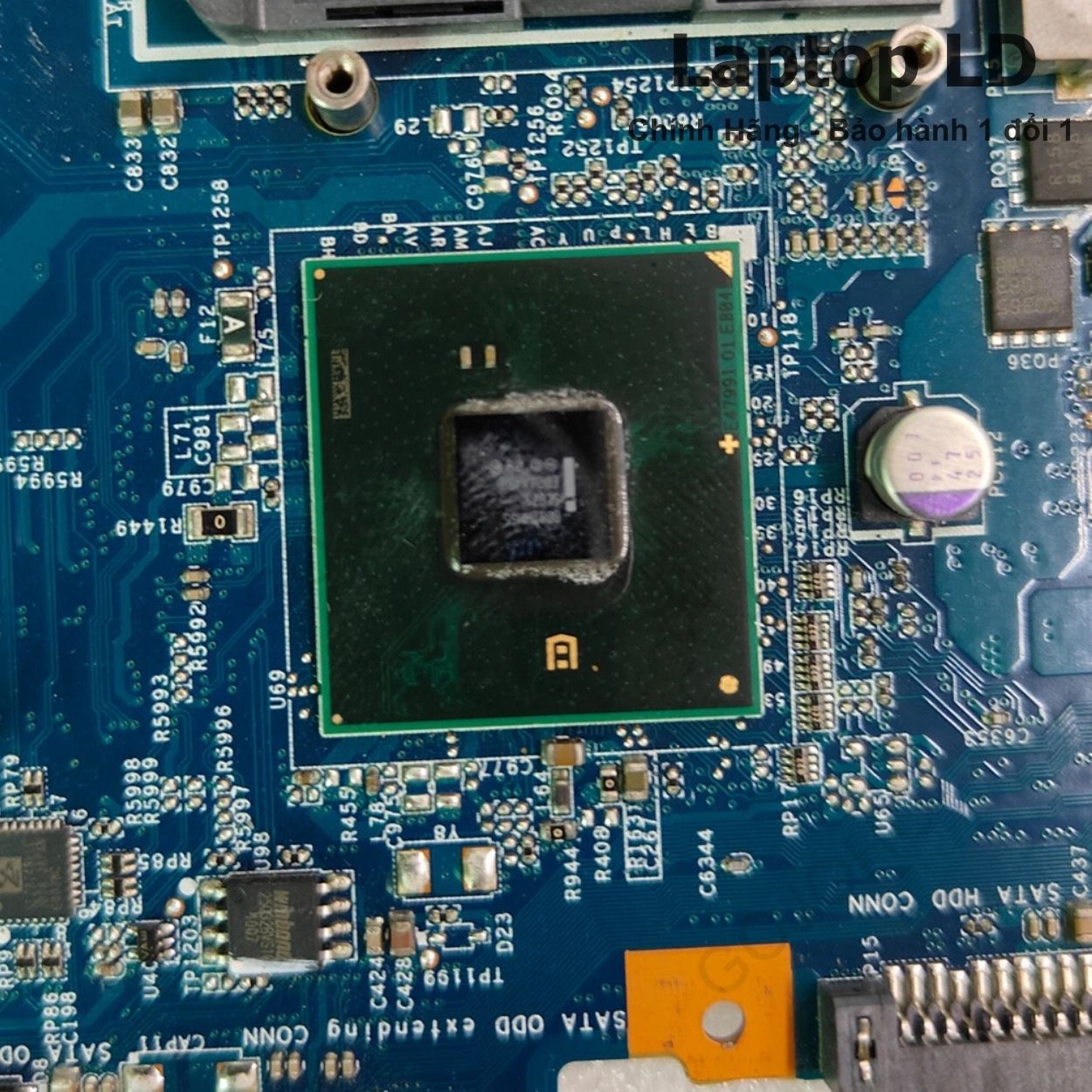

| Chipset | Intel HM55 |
| CPU | Intel Core i3 / i5 / i7 Arrandale mobile tùy cấu hình máy |
| GPU | ATI Mobility Radeon HD 4570 hoặc HD 5470 512MB VRAM on board tùy phiên bản thực tế |

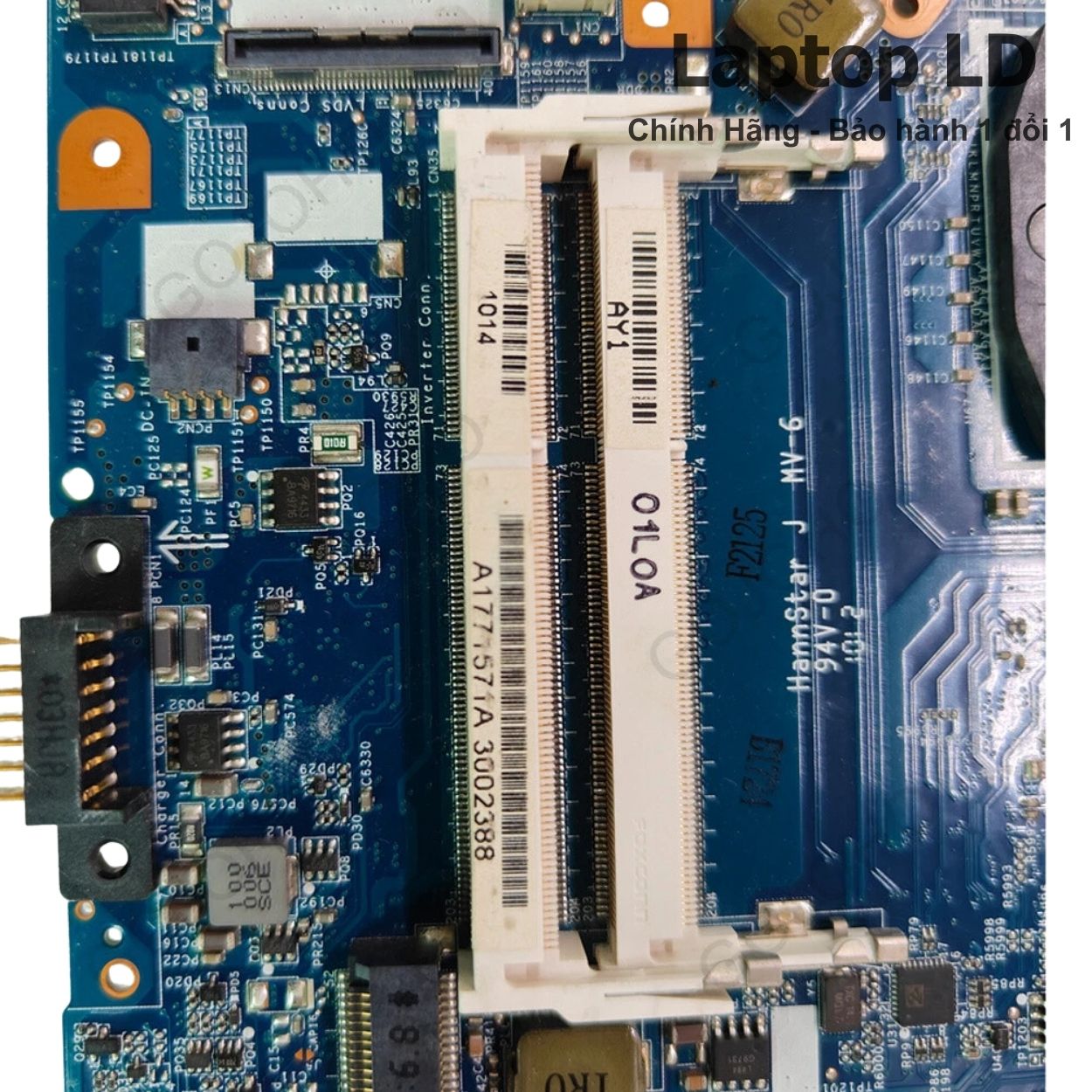

| RAM | DDR3 SO-DIMM 2 khe |
| Lưu trữ | 2.5" SATA HDD/SSD |
| Màn hình | 14.0" hoặc 15.5" tùy dòng VPC-EA / VPC-EB |

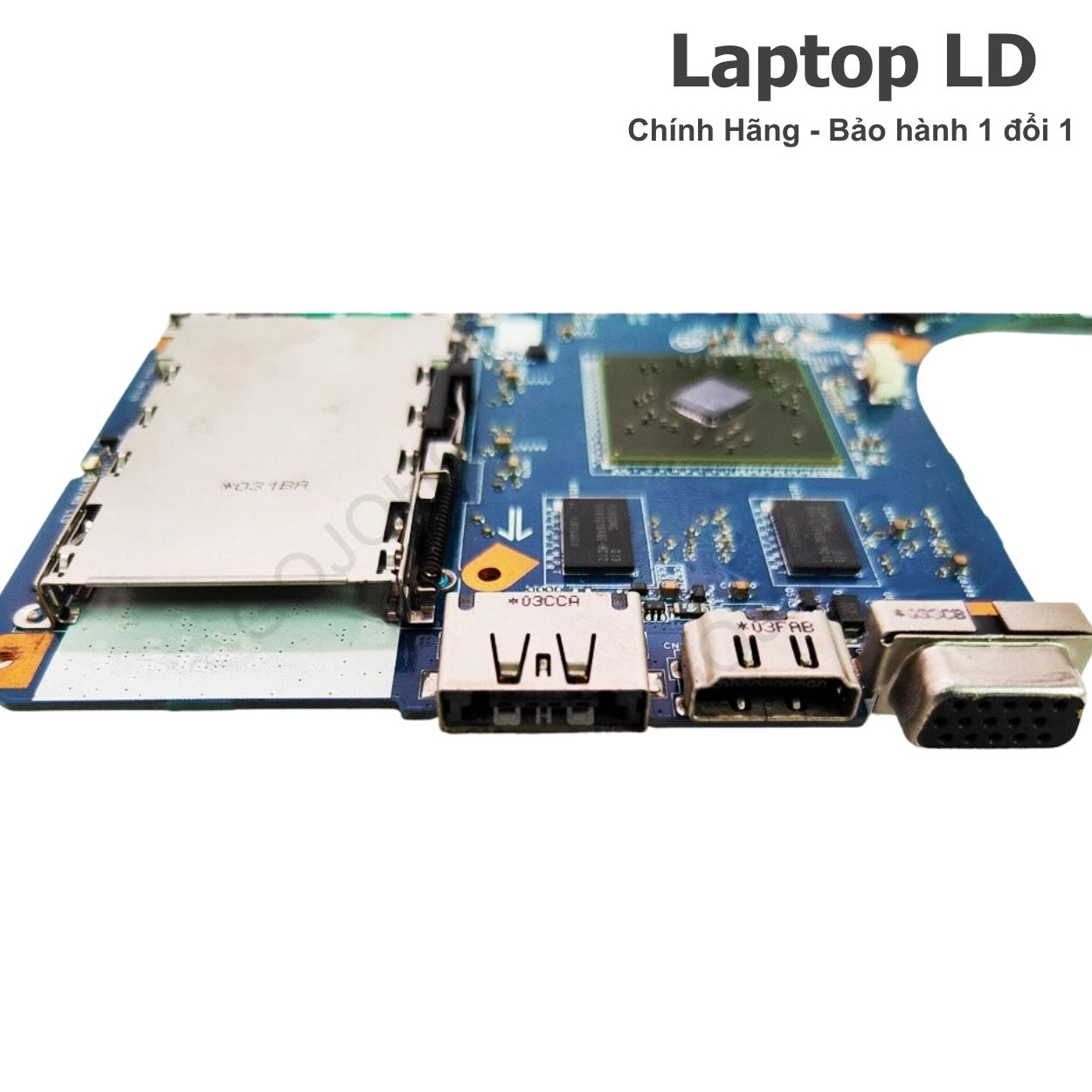

| Cổng kết nối | USB • HDMI • VGA • LAN RJ45 • audio • card reader |
| Kết nối | Wi-Fi • Bluetooth theo cấu hình máy |
| Adapter | Adapter Sony cho dòng Vaio VPC-EA / VPC-EB |
Lưu ý: VPC-EA và VPC-EB có nhiều cấu hình CPU, màn hình, GPU và lưu trữ khác nhau. Khi đặt linh kiện, nên đối chiếu đúng phiên bản máy thực tế, đúng nhánh GPU ATI và đúng cụm cổng để chọn đúng bo mạch tương thích.
Khi nào nên thay main MBX-224 cho Sony Vaio VPC-EA / VPC-EB?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào, pin tăng chậm hoặc lúc nhận lúc không dù đã thử adapter chuẩn.
- Nhấn nguồn không phản hồi, hoặc đèn nguồn sáng nhưng không vào hình / bật lên rồi tắt lặp lại.
- Mở video HD, xuất HDMI/VGA hoặc dùng đồ họa nhẹ là nóng lên khựng, treo hoặc tự tắt.
- Treo logo / không nhận HDD SSD lặp lại dù đã test lưu trữ, BIOS và RAM.
- USB, HDMI, VGA, LAN, Wi-Fi hoặc audio lỗi theo thời gian, rớt thiết bị hay mất tín hiệu khi sử dụng thực tế.
- Có dấu hiệu ẩm/oxy hóa quanh cổng USB, HDMI, VGA, jack sạc hoặc khu vực lưu trữ.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay: phương án nào hợp lý hơn?
- Jack sạc lỏng hoặc adapter yếu: thử sạc chuẩn, sửa jack và test pin thực tế trước.
- Treo logo do HDD/SSD yếu: thay ổ hoặc kiểm tra lại đường lưu trữ trước.
- USB/HDMI/Wi-Fi chập chờn do dây, driver, thiết bị ngoài hoặc card Wi-Fi: loại trừ ngoại vi trước khi can thiệp sâu.
- Không lên nguồn/bật tắt do standby suy hoặc lỗi sâu ở khối nguồn.
- Không sạc hoặc pin nhận bất thường do mạch charge/nguồn vào lỗi sâu.
- Mở video HD hoặc xuất màn là khựng, nóng sập hoặc nhiều cổng lỗi đồng thời dù đã loại trừ HDD/SSD/RAM/quạt.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Sony chuẩn → theo dõi pin có tăng thực tế không → kiểm tra jack DC-in → test RAM → test HDD/SSD khác → vệ sinh tản + thay keo → test HDMI/VGA bằng màn khác → test USB copy file lớn → chạy tải CPU/GPU 20–30 phút để xác định lỗi lặp.
Gợi ý quyết định: nếu đã xử lý jack/tản/RAM/ổ lưu trữ mà vẫn còn lỗi sạc, HDMI/USB chập chờn, nóng sập hoặc treo logo lặp lại, nên kiểm tra sâu và cân nhắc thay đúng main theo model.
Lỗi thường gặp trên Sony Vaio MBX-224 | VPC-EA | VPC-EB | M960
- Không nhận sạc / sạc chập chờn: jack sạc lỏng, nhánh sạc suy hoặc adapter không ổn định.
- Đèn nguồn sáng nhưng không vào hình: standby yếu, BIOS, RAM, lưu trữ hoặc GPU rời ATI bất ổn.
- Mở video HD / xuất HDMI là khựng hoặc sập: GPU rời, nguồn GPU hoặc nhiệt tải multimedia bất ổn.
- Treo logo / không nhận HDD hoặc SSD: ổ lưu trữ yếu, cáp/slot lỗi hoặc nhánh lưu trữ không ổn định.
- USB / HDMI / VGA / LAN / Wi-Fi chập chờn: cổng lỏng/oxy hóa, card Wi-Fi lỗi, nhánh I/O yếu hoặc cấp nguồn chưa ổn định.
- Nóng rồi đứng máy: quạt yếu, keo tản khô hoặc nguồn CPU/GPU xuống theo nhiệt.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / sạc tăng chậm |
|---|---|
| Nguyên nhân | Adapter sai chuẩn • jack sạc lỏng • mạch charge lỗi • nhánh nguồn vào yếu |
| Cách khoanh vùng | Thử adapter đúng chuẩn → theo dõi pin tăng thực tế → test rung đầu sạc → nếu vẫn lỗi, kiểm tra sâu phần sạc/nguồn vào |
| Triệu chứng | Đèn nguồn sáng nhưng không vào hình / bật lên rồi tắt |
| Nguyên nhân | Nguồn always 3V/5V suy • BIOS lỗi • RAM/lưu trữ lỗi • GPU ATI bất ổn |
| Cách khoanh vùng | Test tối giản → kiểm tra RAM/lưu trữ → reset BIOS → nếu vẫn lặp, kiểm tra standby/GPU |
| Triệu chứng | Mở video HD hoặc xuất màn là khựng / sập |
| Nguyên nhân | GPU rời bất ổn • nguồn GPU yếu • nhiệt tải tăng • quạt/tản kém |
| Cách khoanh vùng | Vệ sinh tản → thay keo → test tải CPU/GPU 20–30 phút → nếu vẫn lặp, kiểm tra sâu GPU/nguồn GPU |
| Triệu chứng | Treo logo / không nhận HDD SSD |
| Nguyên nhân | Ổ lưu trữ yếu • slot/cáp lỗi • nhánh lưu trữ không ổn |
| Cách khoanh vùng | Test HDD/SSD khác → kiểm slot/cáp → reset BIOS → restart vài lần → nếu vẫn lặp, kiểm tra nhánh lưu trữ |
| Triệu chứng | USB hoặc HDMI/VGA/LAN/Wi-Fi chập chờn |
| Nguyên nhân | Cổng lỏng/oxy hóa • card Wi-Fi lỗi • nhánh I/O yếu |
| Cách khoanh vùng | Vệ sinh cổng → thử thiết bị khác → copy file lớn hoặc test xuất hình 10–20 phút → theo dõi rớt tín hiệu |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, ngắt pin và xả điện.
- Tháo nắp đáy, HDD/SSD SATA, RAM DDR3, card Wi-Fi và các module cần thiết; lưu ý đúng vị trí ốc của chassis Vaio VPC-EA/VPC-EB.
- Tháo cáp màn hình, bàn phím, touchpad, loa, jack nguồn, quạt, socket pin và các cáp phụ theo máy.
- Tháo cụm tản nhiệt đúng thứ tự, vệ sinh sạch quạt và heatsink trước khi lắp lại.
- Căn mainboard theo cụm cổng cạnh máy rồi đặt đúng vị trí; test sơ bộ: nhận sạc, lên nguồn, nhận RAM/HDD/SSD, nhận màn.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt CPU/GPU, USB/HDMI/VGA/LAN, Wi-Fi, webcam, âm thanh.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “mở video mới sập”, “HDMI dùng lâu mới mất” hoặc “USB dùng box HDD mới rớt”.
Checklist test sau khi mua/thay
- Test sạc: pin tăng ổn định khi dùng nhẹ và không chập chờn.
- Test nguồn: bật/tắt nhiều lần; không lỗi đèn lên nhưng không vào hình.
- Test RAM: nhận đủ dung lượng; test từng thanh nếu cần.
- Test HDD/SSD: đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB: cắm box HDD hoặc ổ cứng ngoài, copy file lớn 10–20 phút.
- Test HDMI / VGA: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test LAN / Wi-Fi / Bluetooth: kết nối ổn định, không rớt ngẫu nhiên khi dùng liên tục.
- Test nhiệt: chạy tải CPU/GPU 20–30 phút, theo dõi ổn định.
- Test loa + mic + tai nghe: âm thanh hoạt động ổn định, không rè bất thường.
- Test webcam: webcam nhận tốt, không chập chờn.
Giá linh kiện & giá thay Sony Vaio MBX-224 | VPC-EA | VPC-EB | M960
Giá main (linh kiện)
Giá phụ thuộc đúng nhánh GPU, tình trạng cụm cổng, tình trạng jack sạc, mức oxy hóa, quạt/tản, HDD/SSD đi kèm và tình trạng tổng thể của board. Trung tâm sẽ đối chiếu đúng model thực tế trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho Sony Vaio VPC-EA / VPC-EB có lấy ngay không?
Nếu có sẵn đúng main và đúng nhánh GPU, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test sạc, test pin, test HDD/SSD, test HDMI/USB và test tải nhiệt theo thời gian để bắt lỗi, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.8/10 (sạc ổn định + boot bền + HDD/SSD nhận chắc + USB/HDMI/VGA/LAN/Wi-Fi hoạt động ổn định khi test dài + tải multimedia không còn khựng).
Khách giải trí: “Máy vào Windows bình thường nhưng mở video HD hoặc cắm màn ngoài một lúc thì nóng, khựng rồi treo; USB cũng có hôm nhận lúc được lúc không. Sau khi thay xong máy ổn định hơn, dùng lâu đỡ lỗi và cổng kết nối chắc hơn trước.”
Phản hồi kỹ thuật: “Đã test sạc khi dùng, test bật/tắt nhiều lần, test RAM/HDD/SSD, test USB copy file lớn, test HDMI/VGA, test Wi-Fi/LAN liên tục, audio và chạy tải CPU/GPU trước khi bàn giao.”
Câu hỏi thường gặp
Sony Vaio MBX-224 sạc chập chờn có phải luôn do main không?
Không hẳn. Dòng này trước hết phải loại trừ adapter Sony, jack sạc và tình trạng pin tăng thực tế. Nếu đã thử sạc chuẩn mà pin vẫn tăng bất thường hoặc lúc nhận lúc không, lúc đó mới ưu tiên kiểm tra sâu mạch sạc trên board.
Vì sao máy vào Windows bình thường nhưng mở video HD hoặc xuất HDMI lại khựng?
Đây là lỗi khá đặc trưng của Vaio multimedia có GPU rời ATI. Nguyên nhân có thể do GPU, nguồn GPU, quạt yếu, keo tản khô hoặc nhiệt tải tăng. Cần chạy tải đủ thời gian mới kết luận chính xác.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc thực tế, test bật/tắt nhiều lần, test HDD/SSD, test USB với box HDD, test HDMI/VGA với màn ngoài, test Wi-Fi/LAN liên tục và chạy tải CPU/GPU theo checklist.
