Main Samsung NP470R5E | NP510R5E | NP370R5E | BA92-12483
Samsung NP470R5E / NP510R5E / NP370R5E là nhóm laptop 15.6 inch đời ATIV Book 4/5, dùng nền tảng Intel tiết kiệm điện và thiết kế thân mỏng phổ thông nên kiểu lỗi thực tế khác với các dòng gaming hoặc workstation. Ngoài các lỗi quen thuộc như không lên nguồn, cắm sạc không vào, bật sáng đèn rồi tắt, series này còn hay gặp các bệnh đặc trưng như màn hình đen nhưng quạt vẫn quay, máy chậm dần sau khi nóng, không nhận VGA rời AMD trên một số bản, USB 3.0 nhận chập chờn khi cắm ổ cứng ngoài, HDMI/VGA xuất hình lúc được lúc không, pin nhận nhưng sạc rất chậm hoặc LAN mất kết nối sau thời gian sử dụng lâu. Với board BA92-12483, lỗi thường tập trung ở mạch sạc, nguồn always 3V/5V, khu vực chipset Intel đời 2012–2013, nhánh đồ họa AMD trên các bản có VGA rời và cụm USB 3.0 – HDMI – VGA – LAN khi máy đã dùng lâu năm hoặc từng chịu nhiệt cao liên tục.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã BA92-12483 cho Samsung NP470R5E / NP510R5E / NP370R5E.
- Nhóm máy này dùng chung nhiều biến thể cùng khung 15.6", vì vậy khi đặt linh kiện cần đối chiếu đúng layout cổng, đúng bản có/không có VGA rời AMD và đúng vị trí jack sạc – quạt – khe RAM để khớp thân máy.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận HDD/SSD, USB 3.0, HDMI, VGA, LAN, âm thanh, bàn phím và touchpad trước khi giao.
- Phù hợp lỗi lặp như không nguồn, không sạc, bật đèn rồi tắt, lỗi VGA rời, nóng chậm máy, USB 3.0 chập chờn hoặc máy đã từng sửa nhiều lần.
- Thay bo mạch chủ laptop + vệ sinh bụi sâu + thay keo tản đúng chuẩn cho dòng Samsung R/ATIV Book 15.6 inch + kiểm tra jack sạc và tình trạng quạt.
- Chạy test nguồn, test nhiệt, test ổ cứng, test HDMI/VGA/LAN/USB 3.0 và test khởi động nhiều lần để hạn chế lỗi “dùng vài giờ mới phát sinh”.
Mua BA92-12483: đúng mã – đúng cổng – đúng cấu trúc Samsung NP470R5E / NP510R5E / NP370R5E
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: BA92-12483
- Dòng: Samsung NP470R5E / NP510R5E / NP370R5E
- Cần đối chiếu: jack sạc, LAN RJ45, 1 USB 3.0, 2 USB 2.0, HDMI, VGA, audio, khe RAM, quạt tản và bản có/không có VGA rời
Hợp máy không nguồn/không sạc, bật tắt, lỗi đồ họa, nóng bất thường hoặc lỗi cổng khó ổn định.
- Kiểm tra đường DC-in & mạch sạc trước/sau khi thay
- Vệ sinh hệ thống tản, thay keo, test nhiệt CPU/GPU và theo dõi độ ổn định
- Test RAM/HDD/SSD/USB 3.0/LAN/HDMI/VGA/âm thanh theo checklist đầy đủ
Gọi/nhắn để đối chiếu đúng board BA92-12483, xác định đúng bản NP470R5E, NP510R5E hoặc NP370R5E và báo giá theo tình trạng thực tế.

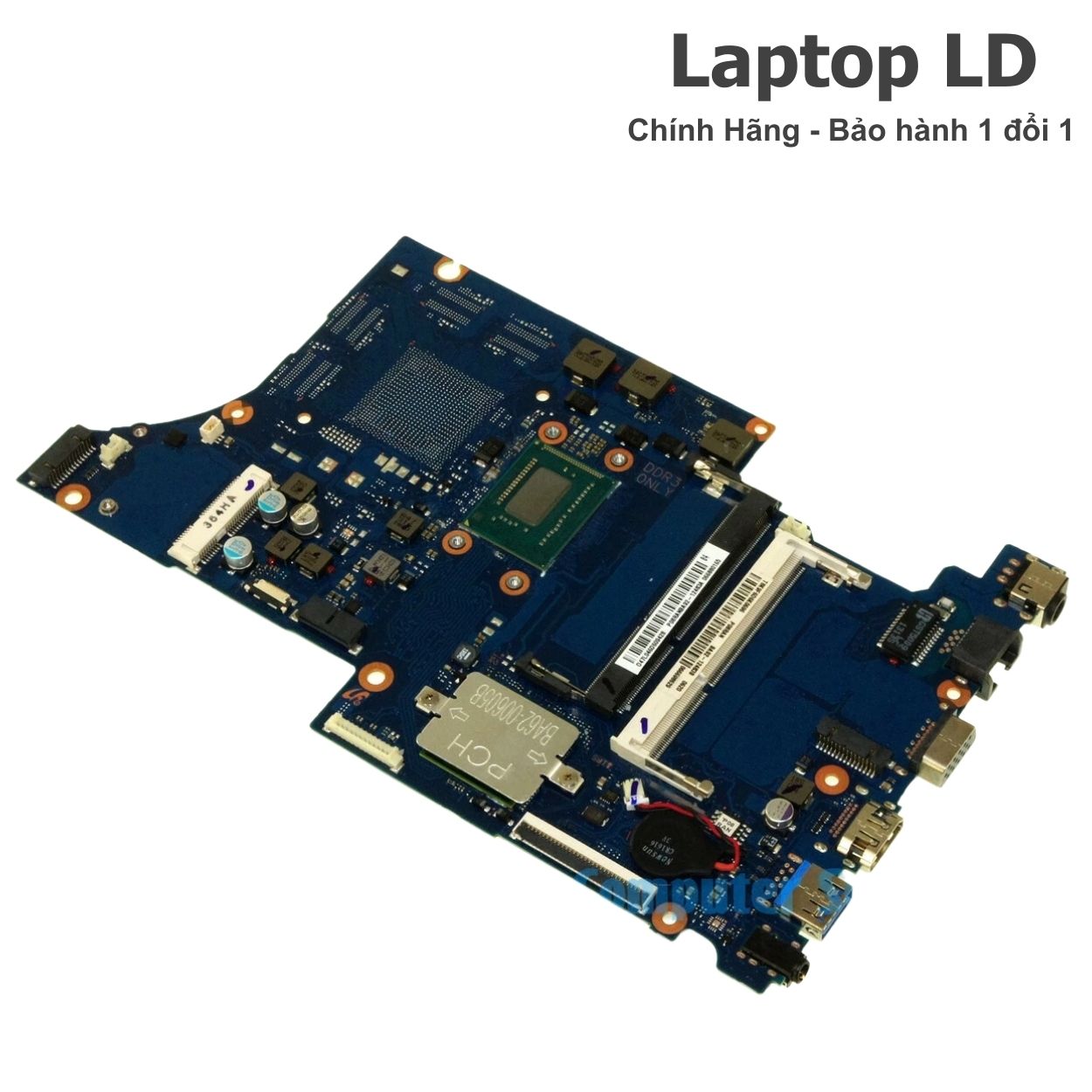

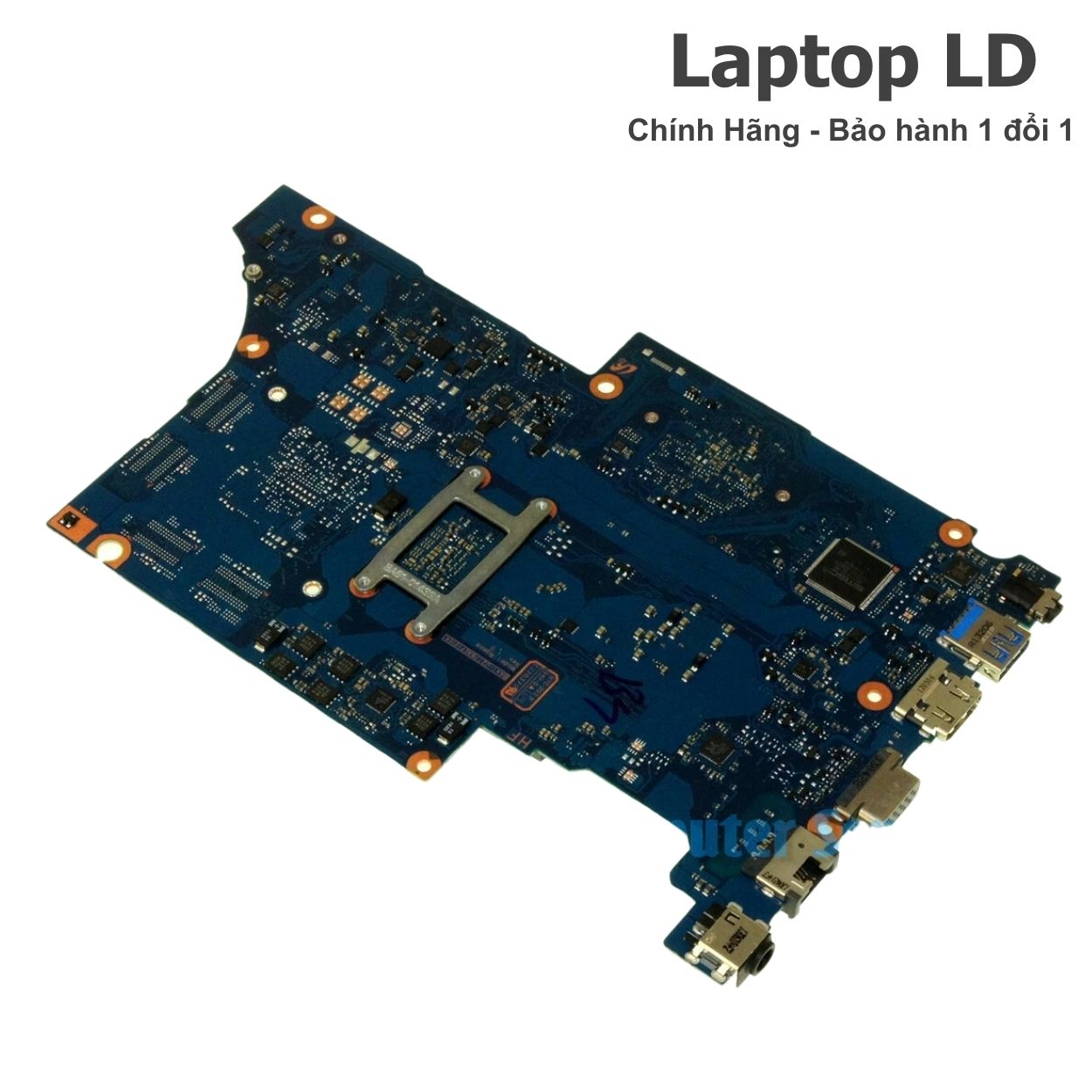

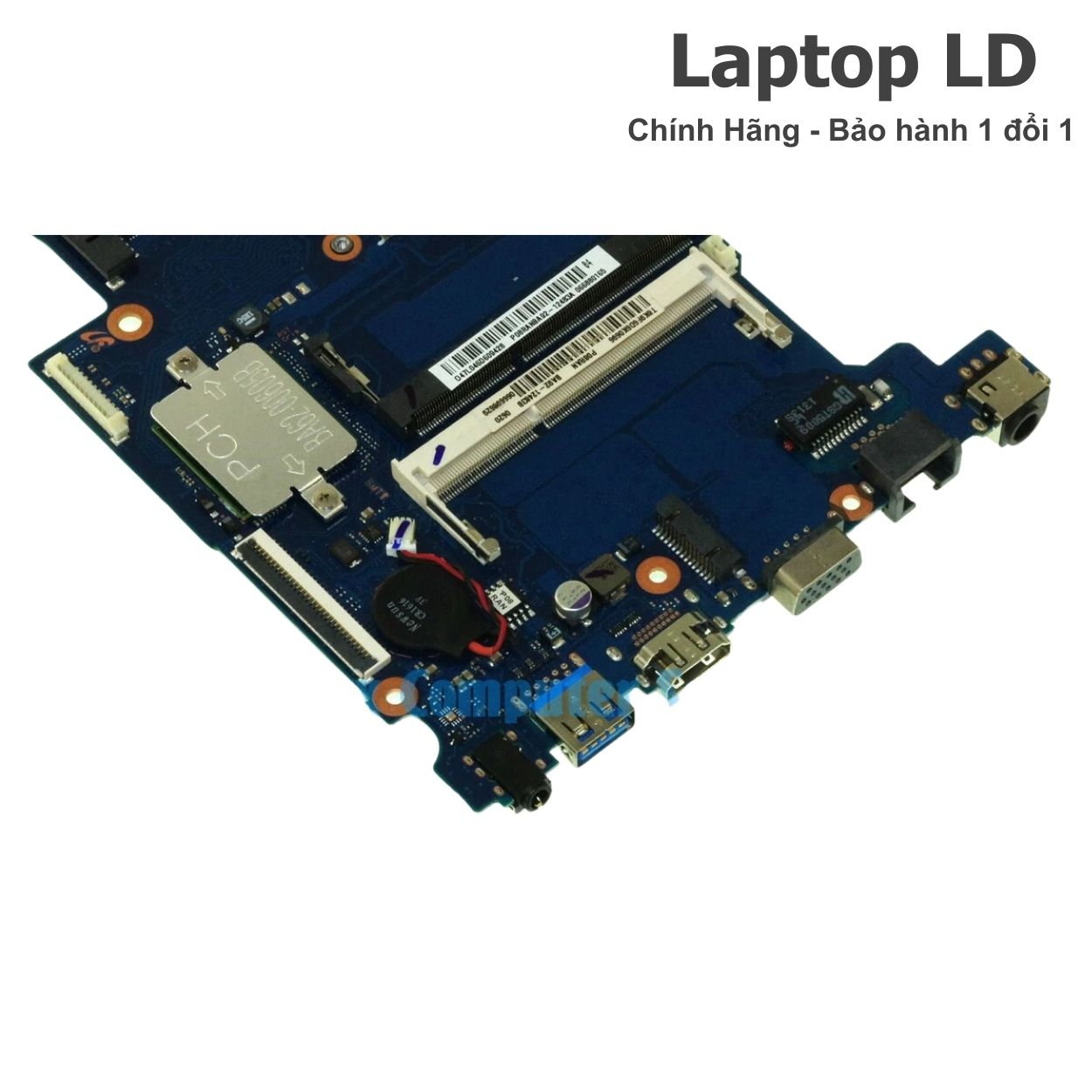

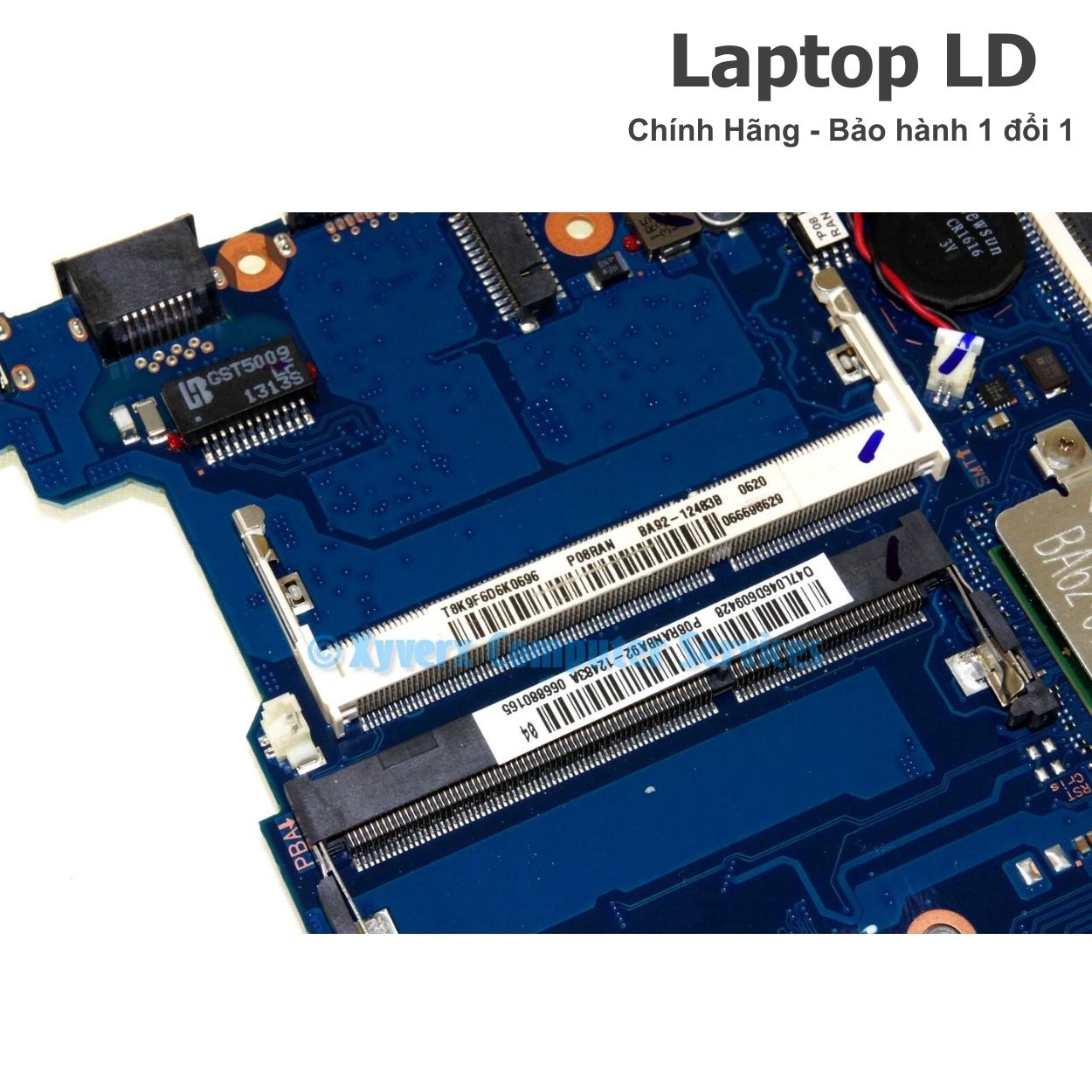

Hình ảnh tham khảo (BA92-12483 & cụm cổng)
- Màn hình đen nhưng quạt vẫn quay: đây là bệnh hay gặp trên nhóm máy Samsung 15.6 inch đời này; ngoài RAM và màn hình, cần khoanh vùng cả đồ họa AMD trên các bản có VGA rời vì đây là nhóm lỗi thực tế xuất hiện khá nhiều sau thời gian dài dùng nhiệt cao.
- Không sạc hoặc cắm sạc chập chờn: thân máy mỏng vừa phải nhưng jack sạc và khu vực DC-in vẫn dễ rơ; cần test vừa sạc vừa xoay nhẹ đầu cắm để xác định có rớt sạc theo góc cắm hay không.
- Máy nóng vùng quạt rồi chậm dần: nhóm NP470R5E / NP510R5E / NP370R5E dùng tản một quạt nên khi bụi dày hoặc keo khô, nhiệt thường dồn về một bên làm máy lag rõ, chạy lâu thì treo hoặc tự tắt.
- Treo logo / vào Windows rất chậm: nhiều máy còn dùng HDD cơ hoặc ổ SATA cũ, nên phải kiểm tra ổ trước khi kết luận lỗi main laptop; rất nhiều trường hợp tưởng lỗi board nhưng thực tế do ổ xuống cấp.
- USB 3.0 nhận thiết bị lúc được lúc không: cần test bằng ổ cứng ngoài copy file đủ thời gian, vì chỉ cắm chuột hoặc USB nhỏ chưa chắc lộ đúng bệnh.
- HDMI hoặc VGA mất hình: series này thường được dùng trình chiếu hoặc nối màn ngoài, nên từng cổng cần test riêng đủ thời gian; có máy lên màn trong bình thường nhưng xuất hình ngoài không bền.
- LAN mất kết nối khi cắm dây: cổng mạng dễ bị lệch chân hoặc oxy hóa sau va chạm; cần test ping và truyền file thay vì chỉ nhìn đèn link.
- Bật vài giây rồi tắt: thường liên quan nhánh nguồn always 3V/5V, chập ngoại vi như Wi-Fi, bàn phím, USB hoặc lỗi nguồn chính.
- Máy có tiếng chạy nhưng không boot: cần loại trừ RAM, ổ cứng, BIOS và cả nhánh đồ họa trước khi kết luận phải thay bo mạch chủ laptop.
Thông số kỹ thuật Samsung NP470R5E / NP510R5E / NP370R5E (BA92-12483)
| Mã | BA92-12483 |
|---|---|
| Dòng máy | Samsung NP470R5E / NP510R5E / NP370R5E (15.6") |
| Nền tảng | Intel platform đời 2012–2013; nhiều cấu hình dùng Intel HM76 Express |
| CPU | Intel Core i3 / Core i5 / Core i7 mobile hoặc Pentium tùy cấu hình máy |
| GPU | Intel HD Graphics; một số bản có thêm đồ họa AMD theo cấu hình |
| RAM | DDR3 / DDR3L SO-DIMM • 2 khe RAM • bus 1600 MHz trên nhiều cấu hình |
| Lưu trữ | Ổ 2.5" SATA HDD/SSD |
| Màn hình | 15.6" HD 1366 × 768 theo thiết kế dòng máy |
| Cổng kết nối | LAN RJ45 • 1 USB 3.0 • 2 USB 2.0 • 1 HDMI • 1 VGA • headphone-out • microphone-in • card reader |
| Kết nối | Wi-Fi 802.11 b/g/n • Bluetooth tùy cấu hình máy |
| Âm thanh | Âm thanh HD tích hợp, loa stereo theo thiết kế dòng Samsung 15.6" |
| Adapter | Adapter chuẩn Samsung cho NP470R5E / NP510R5E / NP370R5E, cần đúng đầu cắm và điện áp tương thích |
Lưu ý: NP470R5E, NP510R5E và NP370R5E có nhiều cấu hình CPU/GPU khác nhau trong cùng series. Khi đặt motherboard, Main máy tính xách tay hoặc bo mạch chủ laptop, nên đối chiếu đúng mã BA92-12483, đúng cụm cổng và đúng bản có/không có VGA rời.
Khi nào nên thay linh kiện BA92-12483 cho Samsung NP470R5E / NP510R5E / NP370R5E?
Không phải lỗi nào cũng cần thay ngay. Tuy nhiên với nhóm Samsung 15.6 inch đời này, bạn nên cân nhắc thay khi gặp các tình trạng dưới đây và lỗi vẫn tái diễn sau khi đã kiểm tra cơ bản:
- Cắm sạc không vào, hoặc sạc lúc nhận lúc không dù đã thử adapter chuẩn.
- Nhấn nguồn không phản hồi, hoặc sáng đèn nguồn vài giây rồi tắt.
- Màn hình đen, quạt vẫn quay, máy không boot ổn định dù đã test RAM và màn hình.
- Máy nóng bất thường, dùng một lúc bị lag, treo hoặc tự tắt dù đã vệ sinh quạt.
- USB 3.0, HDMI, VGA hoặc LAN lỗi theo thời gian, đặc biệt khi dùng tải thực tế.
- Máy có dấu hiệu oxy hóa, từng vào nước hoặc đã sửa nhiều lần nhưng không ổn định lâu dài.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay BA92-12483: phương án nào hợp lý hơn?
- Jack sạc lỏng/bẩn: xử lý hoặc thay jack, test sạc và theo dõi độ ổn định.
- Nóng chậm máy do bụi/keo khô: vệ sinh quạt + thay keo, kiểm tra lại nhiệt độ làm việc.
- Treo logo do ổ SATA yếu: thay HDD/SSD hoặc kiểm tra lại cáp, khay ổ trước.
- Không lên nguồn/bật tắt do standby suy hoặc chập tải sâu.
- Không sạc do mạch sạc lỗi, tái diễn theo thời gian.
- Lỗi VGA rời, lỗi nguồn chính, nhiều cổng I/O lỗi đồng thời hoặc board oxy hóa nặng.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter chuẩn → test pin và đầu cắm → kiểm tra jack DC-in → thử ổ HDD/SSD khác để loại trừ lỗi ổ → test USB 3.0 copy file lớn 10–20 phút → test HDMI/VGA bằng màn khác → nếu vẫn lặp, kiểm tra sâu phần nguồn/I-O và tình trạng board BA92-12483.
Gợi ý quyết định: nếu đã xử lý ổ cứng, jack sạc, quạt tản và ngoại vi mà máy vẫn lỗi nguồn, lỗi sạc hoặc lỗi cổng lặp lại, nên kiểm tra sâu và cân nhắc thay đúng mã.
Lỗi thường gặp trên Samsung NP470R5E / NP510R5E / NP370R5E (BA92-12483)
- Không nhận sạc / pin không tăng phần trăm: jack nguồn lỏng, mạch sạc suy hoặc adapter không ổn định.
- Bật đèn nguồn rồi tắt: nguồn always 3V/5V lỗi, chập ngoại vi hoặc lỗi nhánh nguồn chính.
- Màn hình đen: RAM, cáp màn, bản có AMD hoặc lỗi khởi tạo hình ảnh.
- Nóng máy / chậm dần: quạt bẩn, keo khô, tản yếu hoặc nguồn CPU hoạt động không ổn.
- USB 3.0 / HDMI / VGA / LAN chập chờn: cổng lỏng, oxy hóa, lỗi nhánh I/O hoặc lỗi theo tải.
- Treo logo / vào Windows chậm: ổ SATA yếu, lỗi dữ liệu, cáp/khay ổ hoặc nguồn lưu trữ không ổn định.
- Không nhận RAM đúng: lỗi khe RAM, tiếp xúc kém hoặc lỗi đường nhớ trên board.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / pin không sạc |
|---|---|
| Nguyên nhân | Adapter lỗi • jack sạc lỏng • mạch sạc lỗi • pin lỗi gây nhầm với lỗi board |
| Cách khoanh vùng | Thử adapter chuẩn → kiểm tra pin → test xoay nhẹ đầu sạc 10–15 phút → nếu vẫn lỗi, kiểm tra sâu đường sạc trên board |
| Triệu chứng | Bật lên rồi tắt / sáng đèn vài giây rồi tắt |
| Nguyên nhân | Nguồn standby 3V/5V suy • chập Wi-Fi/USB/bàn phím • nguồn chính không ổn định |
| Cách khoanh vùng | Test tối giản với RAM, màn, nguồn cơ bản → tháo ngoại vi → nếu vẫn tắt, kiểm tra standby/chập tải |
| Triệu chứng | Màn hình đen nhưng quạt quay |
| Nguyên nhân | RAM lỗi • cáp màn/LCD • VGA rời AMD lỗi trên bản có card rời |
| Cách khoanh vùng | Test từng thanh RAM → thử màn ngoài HDMI/VGA → kiểm tra cáp màn → nếu còn lỗi, khoanh vùng nhánh đồ họa |
| Triệu chứng | USB 3.0 rớt thiết bị khi copy nặng |
| Nguyên nhân | Cổng USB lỏng/oxy hóa • nhánh cấp nguồn USB yếu |
| Cách khoanh vùng | Vệ sinh cổng → cắm ổ ngoài → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | Treo logo / vào máy chậm |
| Nguyên nhân | Ổ HDD/SSD yếu • lỗi cáp/khay ổ • nguồn lưu trữ không ổn |
| Cách khoanh vùng | Test ổ khác → restart nhiều lần → nếu vẫn lặp, kiểm tra nhánh SATA trên motherboard |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, ngắt pin và xả điện trước khi thao tác.
- Tháo nắp đáy, ổ lưu trữ, RAM, card Wi-Fi và các module cần thiết; lưu ý vị trí ốc khác nhau trên thân máy Samsung 15.6 inch.
- Tháo cáp màn hình, bàn phím, touchpad, loa, jack nguồn, cáp ổ và các cáp phụ theo đúng thứ tự để tránh gãy socket.
- Tháo hệ thống tản và quạt, vệ sinh sạch bụi bám trong khe thoát nhiệt trước khi lắp lại.
- Đặt mainboard theo đúng cụm cổng bên hông/thân máy, căn chuẩn khu vực RJ45 – USB 3.0 – HDMI – VGA rồi test sơ bộ: nhận sạc, lên nguồn, nhận RAM/HDD.
- Ráp hoàn thiện và test theo checklist: sạc, nhiệt, khởi động nhiều lần, USB 3.0, LAN, HDMI, VGA, âm thanh, bàn phím.
- Chạy test theo thời gian để bắt các lỗi “sạc lúc được lúc không”, “USB copy nặng mới rớt” hoặc “nóng một lúc mới chậm”.
Checklist test sau khi mua/thay
- Test sạc: nhận adapter ổn định, pin vào điện bình thường, rung nhẹ đầu sạc không rớt.
- Test nguồn: bật/tắt nhiều lần; không lỗi sáng đèn rồi tắt.
- Test RAM: nhận đủ dung lượng; thử lại từng khe RAM nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB 3.0: cắm ổ ngoài, copy file lớn 10–20 phút.
- Test LAN: cắm dây mạng, ping và transfer file để kiểm tra độ ổn định.
- Test HDMI / VGA: xuất hình ổn định trên màn ngoài, không chớp tắt giữa chừng.
- Test nhiệt: chạy tải CPU/GPU cơ bản, theo dõi nhiệt và độ ổn định, không tự sập hoặc chậm bất thường.
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
- Test bàn phím / touchpad / webcam cơ bản trước khi bàn giao.
Giá linh kiện & giá thay Samsung NP470R5E / NP510R5E / NP370R5E
Giá BA92-12483 (linh kiện)
Giá phụ thuộc phiên bản có/không có VGA rời, tình trạng cụm cổng, tình trạng mạch sạc, mức oxy hóa và tình trạng tổng thể của board. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho Samsung NP470R5E / NP510R5E / NP370R5E có lấy ngay không?
Nếu có sẵn đúng board, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test nhiệt, test sạc và test các cổng theo thời gian để bắt lỗi ẩn, kỹ thuật sẽ kiểm tra kỹ trước khi bàn giao.
Đánh giá khách hàng
Qfat tham khảo: 9.0/10 (sạc ổn định + khởi động bền + USB 3.0 copy file không rớt + HDMI/VGA/LAN hoạt động tốt + nhiệt độ ổn định sau test).
Khách văn phòng: “Máy trước đó sạc chập chờn, vào Windows chậm và cắm màn ngoài lúc có lúc không. Sau khi thay xong máy nhận sạc ổn hơn, dùng mượt hơn và cắm thiết bị ngoài yên tâm hơn.”
Phản hồi kỹ thuật: “Đã test nguồn, test sạc, test RAM/ổ cứng, test USB 3.0 copy file, test LAN, test HDMI/VGA, test âm thanh và kiểm tra nhiệt độ vận hành trước khi bàn giao.”
Câu hỏi thường gặp
Samsung NP470R5E / NP510R5E / NP370R5E không sạc có phải luôn do main không?
Không hẳn. Dòng này khá hay gặp lỗi do adapter, jack sạc hoặc pin trước khi kết luận lỗi board. Nên kiểm tra adapter chuẩn, test đầu cắm, thử pin khác nếu có rồi mới ưu tiên kiểm tra sâu mạch sạc trên main.
Bản có VGA rời AMD có dễ lỗi hơn bản không VGA rời không?
Thực tế bản có đồ họa rời sẽ có thêm tải nhiệt và thêm một nhánh nguồn đồ họa, nên nếu máy dùng lâu hoặc tản bẩn thì khả năng phát sinh lỗi mất hình, nóng chậm hoặc treo có thể cao hơn bản chỉ dùng Intel HD Graphics.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc ổn định, test khởi động nhiều lần, test USB 3.0 với thiết bị lưu trữ, test HDMI/VGA/LAN và test nhiệt độ khi chạy tải thực tế. Đây là những nhóm lỗi rất hay lộ trên Samsung NP470R5E / NP510R5E / NP370R5E hơn là chỉ bật máy lên thấy hình.
Liên hệ
Laptop LD – Tư vấn & kỹ thuật: 0965.030.032 • thaymainlaptop.vn
Zalo/Chat: 8:30–20:30 (T2–CN). Hỗ trợ giao hàng toàn quốc; nhận thay tại Thanh Xuân (Hà Nội) và Khoái Châu (Hưng Yên).
Gọi để đối chiếu đúng phiên bản board, kiểm tra cụm cổng, tình trạng sạc và nhận báo giá theo tình trạng thực tế.
