Thay main MSI Modern 15 F13MG i5-1335U MS-15S1 đúng mã
Đúng nền MSI MS-15S1, BIOS E14S1IMS.1xx, CPU Intel Core i5-1335U, Intel Iris Xe Graphics khi RAM chạy dual-channel, hai khe DDR4-3200 và một khe SSD M.2 PCIe 4.0. Laptop LD hỗ trợ kiểm tra model Modern 15 F13MG, mã SKU 082VN hoặc mã khu vực tương ứng, nguồn sạc 65W, USB-C DisplayPort/Power Delivery 3.0, HDMI 4K 30Hz, LAN, microSD, RAM, SSD, BIOS và màn hình trước khi sửa hoặc thay bo mạch.
- MS-15S1
- BIOS E14S1IMS
- CPU i5-1335U
- Intel Iris Xe
- DDR4-3200
- USB-C PD 3.0
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo MSI Modern 15 F13MG, model code MS-15S1, CPU i5-1335U và SKU Việt Nam F13MG-082VN. Các bản i3-1315U, i5-1334U, i7-1355U hoặc Modern 15 B13M dùng nền máy khác không được gộp vào cấu hình này.
Vị trí linh kiện và ảnh tổng thể main MSI Modern 15 F13MG i5-1335U MS-15S1
Ảnh thực tế giúp nhận biết CPU i5-1335U, hai khe RAM DDR4, khe SSD M.2, module Wi-Fi 6E, mạch sạc DC-in/USB-C, HDMI, LAN, microSD và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Modern 15 F13MG có nhiều mã SKU theo thị trường và nhiều lựa chọn CPU. Để khóa đúng bản i5-1335U MS-15S1, khách nên gửi đầy đủ tem máy, mã SKU, ảnh bo mạch và BIOS.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model MSI Modern 15 F13MG.
- Ảnh mã SKU đầy đủ như F13MG-082VN hoặc 9S7-15S1xx-xxx.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh model code MS-15S1 và các mã in trên PCB.
- Ảnh BIOS version thuộc họ E14S1IMS.1xx.
- Ảnh khu vực CPU i5-1335U, hai khe RAM DDR4 và khe SSD M.2.
- Ảnh USB-C, ba USB-A, HDMI, LAN, microSD và jack nguồn.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, mất hình, lỗi USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Modern 15 F13MG, i5-1335U và nền MS-15S1.
- Tránh nhầm F13MG với Modern 15 B13M MS-15H4.
- Phân biệt i5-1335U với i5-1334U hoặc i7-1355U.
- Đối chiếu đúng RAM dual-channel, SSD Gen4 và layout cổng.
- Khoanh vùng lỗi main với lỗi adapter, pin, RAM, SSD, màn hình hoặc bo I/O.
- Rút ngắn thời gian báo giá, kiểm tra và bàn giao máy.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main MSI Modern 15 F13MG i5-1335U MS-15S1 được báo theo đúng mã SKU, BIOS, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, tản nhiệt CPU dòng U, pin, hai khe RAM DDR4, SSD M.2, Wi-Fi, màn hình FHD và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng MS-15S1. Main lỗi USB-C PD, BIOS/EC, nguồn CPU, đường RAM hoặc vào nước cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Modern 15 F13MG, i5-1335U, MS-15S1 và BIOS E14S1IMS.
- Xác nhận đúng Intel Iris Xe khi RAM hoạt động dual-channel.
- Kiểm tra adapter 65W, USB-C PD/DisplayPort, HDMI, LAN, ba USB-A và microSD.
- Kiểm tra hai khe DDR4, SSD M.2, Wi-Fi 6E, màn hình FHD, camera, loa và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch MSI Modern 15 F13MG i5-1335U MS-15S1 dùng cho máy nào?
Dòng máy phù hợp
- MSI Modern 15 F13MG.
- Model code MS-15S1.
- CPU Intel Core i5-1335U onboard.
- BIOS family E14S1IMS.1xx.
- Intel Iris Xe Graphics khi RAM dual-channel.
- Hai khe RAM SO-DIMM DDR4-3200.
- Một khe SSD M.2 PCIe Gen4 NVMe.
- Màn hình 15,6 inch FHD IPS-Level 60Hz.
Không nên thay chéo khi chưa kiểm
- Không nhầm Modern 15 F13MG MS-15S1 với Modern 15 B13M MS-15H4.
- Không nhầm i5-1335U với i5-1334U, i3-1315U hoặc i7-1355U.
- Không ghi Intel Iris Xe khi RAM chỉ chạy single-channel.
- Không ghi DDR5; bản F13MG dùng DDR4-3200.
- Không ghi hai khe SSD; máy có một khe M.2 Gen4.
- Không bỏ sót LAN RJ-45, microSD và USB-C Power Delivery.
- Không kết luận lỗi main trước khi loại trừ adapter, RAM, SSD, màn hình và bo phụ.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | MSI Modern 15 F13MG. | Nhầm với Modern 15 B13M hoặc F13MXG DDR5. |
| Main/model code | MSI MS-15S1. | Đặt theo tên thương mại nhưng không kiểm tem MS-15S1. |
| BIOS | E14S1IMS.1xx. | Nạp BIOS của nền MS-15H4 hoặc model khác. |
| CPU | Intel Core i5-1335U, 10 nhân, 12 luồng, Turbo tối đa 4.60GHz. | Nhầm i5-1334U hoặc i7-1355U. |
| GPU | Intel Iris Xe Graphics khi RAM dual-channel; Intel UHD khi single-channel. | Ghi cố định Iris Xe dù máy chỉ nhận một thanh RAM. |
| RAM | 2 khe SO-DIMM DDR4-3200, tối đa 64GB; SKU 082VN xuất xưởng 16GB 2x8GB. | Ghi DDR5 hoặc tưởng RAM hàn onboard. |
| SSD | 1 khe M.2 NVMe PCIe Gen4; SKU 082VN dùng SSD 512GB. | Nhầm có hai khe M.2 hoặc ổ SATA 2,5 inch. |
| Cổng ngoài | 1 USB-C Gen2 có DisplayPort/PD 3.0, 3 USB-A Gen1, HDMI 4K 30Hz, RJ-45, microSD, audio 3.5mm và DC-in. | Ghi Thunderbolt hoặc bỏ sót LAN/microSD. |
| Sạc | Adapter MSI 65W. | Dùng adapter công suất thấp hoặc sai đầu cắm. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem MSI, model code, BIOS, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

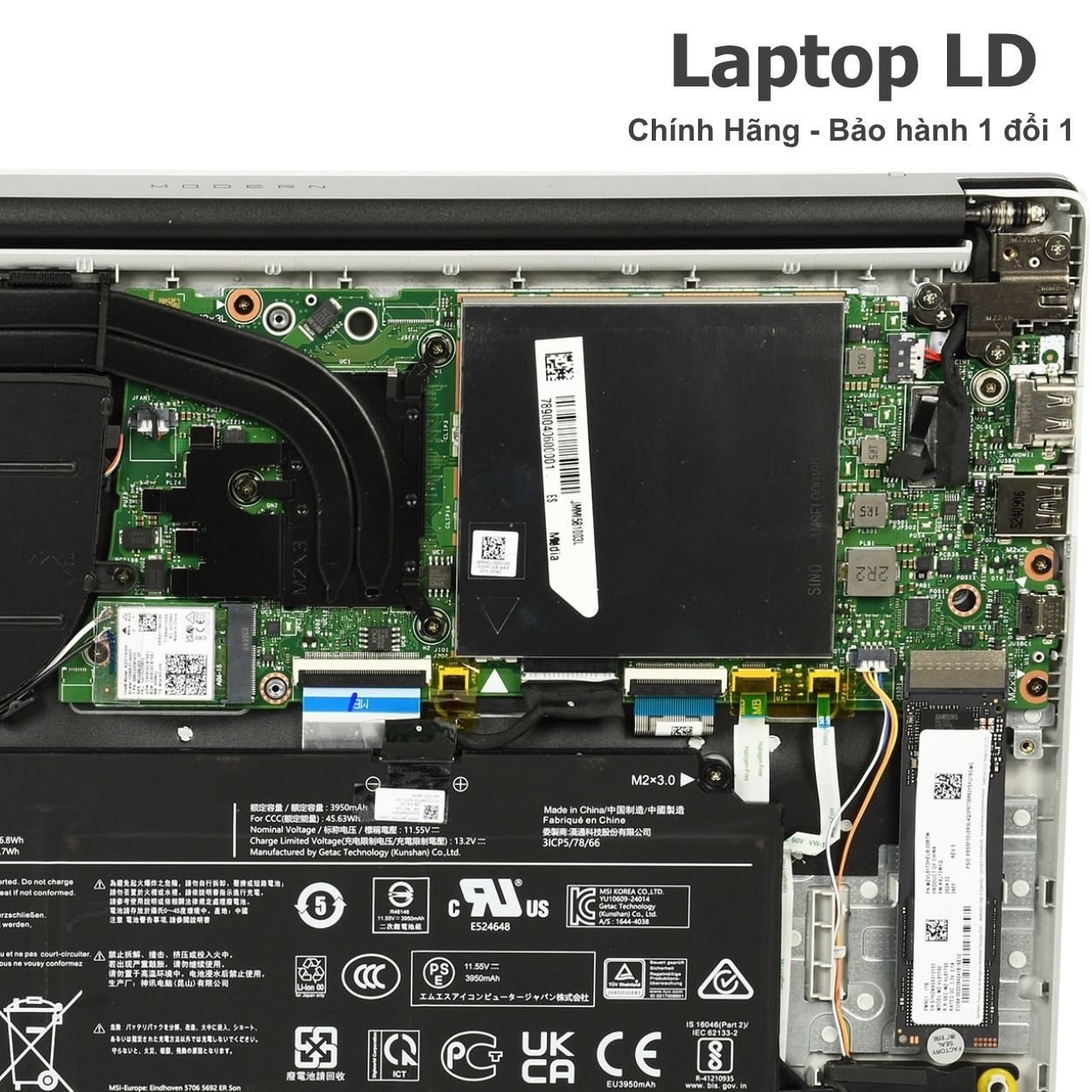

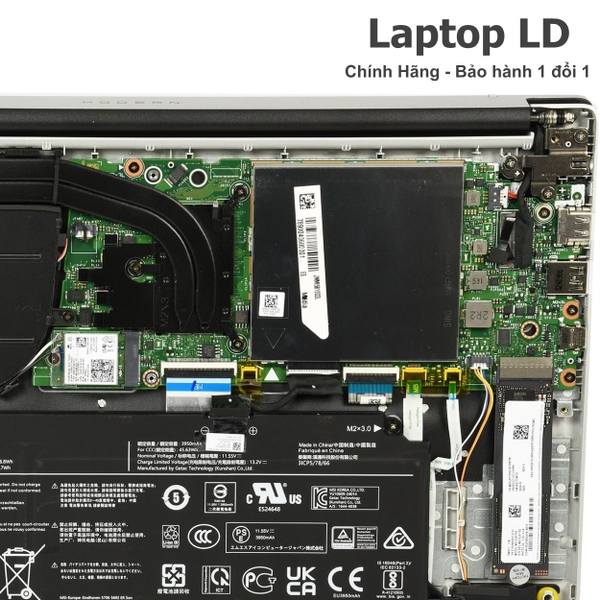

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main MSI Modern 15 F13MG
Nhóm ảnh này giúp đối chiếu đúng i5-1335U, Intel Iris Xe, hai khe DDR4, khe SSD M.2, module Wi-Fi 6E, mạch DC-in/USB-C, HDMI, LAN và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch MSI Modern 15 F13MG
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc đèn báo chập chờn.
- Adapter 65W không được nhận hoặc pin không tăng.
- Jack DC-in lỏng, nóng hoặc chỉ nhận theo góc cắm.
- USB-C không nhận Power Delivery, dữ liệu hoặc xuất hình.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM hoặc SSD.
Lỗi RAM, SSD và BIOS
- Treo logo MSI, khởi động lặp hoặc tự vào BIOS.
- Không nhận một thanh hoặc một khe RAM DDR4.
- Máy chỉ hiện Intel UHD do mất dual-channel.
- Không nhận SSD M.2 hoặc mất ổ sau sleep.
- BIOS E14S1IMS lỗi sau cập nhật hoặc mất nguồn.
- Máy treo, xanh màn hoặc khởi động lại khi RAM không ổn định.
Lỗi màn hình và ngoại vi
- Màn FHD không lên nhưng HDMI hoặc USB-C vẫn xuất hình.
- HDMI 4K 30Hz hoặc USB-C DisplayPort không nhận màn ngoài.
- LAN, USB-A, microSD, audio, Wi-Fi hoặc Bluetooth mất nhận.
- Màn hình chớp, mất đèn nền hoặc hiển thị theo góc mở.
- Camera, mic hoặc loa mất nhận do cáp/nguồn phụ.
- Máy vào nước ở cạnh cổng gây oxy hóa USB-C, HDMI, LAN và DC-in.
Nên sửa hay thay bo mạch MSI Modern 15 F13MG?
MS-15S1 dùng CPU U-series, hai khe DDR4 và một SSD Gen4. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, BIOS/EC, đường RAM, SSD và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB-C, HDMI, LAN, USB-A, microSD hoặc audio.
- Mạch sạc/PD còn giao tiếp và chập chưa lan sang nguồn CPU.
- BIOS/EC lỗi nhưng CPU, RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1335U lỗi, không khởi tạo hoặc chập nguồn lõi.
- Lỗi sâu đường RAM làm mất cả hai khe hoặc không thể training.
- Chập nặng đồng thời mạch sạc, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main MSI Modern 15 F13MG CPU i5-1335U model code MS-15S1.
| Tên sản phẩm | Main MSI Modern 15 F13MG CPU Intel Core i5-1335U model code MS-15S1 |
|---|---|
| Dòng máy tương thích | MSI Modern 15 F13MG; SKU Việt Nam F13MG-082VN |
| Mã main | MS-15S1 |
| Board number | MSI MS-15S1 |
| BIOS | E14S1IMS.1xx |
| CPU | Intel Core i5-1335U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4.60GHz, 12MB Intel Smart Cache, công suất cơ bản 15W |
| GPU / VGA | Intel Iris Xe Graphics khi RAM hoạt động dual-channel; Intel UHD Graphics khi single-channel; dùng chung RAM hệ thống, không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, hỗ trợ dual-channel, tối đa 64GB; SKU 082VN xuất xưởng 16GB gồm 2x8GB |
| Ổ cứng hỗ trợ | 1 khe M.2 PCIe Gen4 NVMe; SKU 082VN xuất xưởng SSD 512GB |
| Khe trên main | 2 khe DDR4 SO-DIMM, 1 khe SSD M.2, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài | 1 USB-C 3.2 Gen 2 hỗ trợ DisplayPort và Power Delivery 3.0; 3 USB-A 3.2 Gen 1; 1 HDMI tối đa 4K 30Hz; 1 RJ-45 Gigabit; 1 khe microSD; 1 audio 3.5mm; 1 DC-in |
| Màn hình tương thích | 15,6 inch FHD 1920×1080, IPS-Level, 60Hz, không cảm ứng |
| Pin | Pin 3 cell 45,6Wh trên SKU 082VN; một số SKU khu vực dùng 46,8Wh |
| Sạc | Adapter MSI 65W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, DC-in, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 65W, ngắt pin và đo điện áp/dòng chờ. |
| USB-C không nhận PD | Cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/nguồn PD, đo VBUS/CC và kiểm dữ liệu/xuất hình. |
| Treo logo hoặc khởi động lặp | BIOS/EC, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM, reset EC/BIOS và theo dõi POST. |
| Không nhận RAM DDR4 | Module RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ. | Vệ sinh khe, thử module chuẩn, đổi khe và kiểm nguồn DDR4. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi SSD chuẩn, đo nguồn socket và kiểm trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/USB-C, kiểm đèn nền, nguồn panel và đầu cáp. |
| Chỉ hiện Intel UHD | Thiếu một thanh RAM hoặc bộ nhớ chạy single-channel. | Kiểm hai khe RAM và trạng thái dual-channel. |
| LAN/USB/microSD mất nhận | Cổng, bo I/O, cáp, nguồn phụ hoặc controller. | Kiểm từng cổng, cáp và nguồn 3,3V/5V. |
| Máy vào nước | Oxy hóa DC-in, USB-C, HDMI, LAN, USB, microSD hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn 65W, CPU i5-1335U, hai khe DDR4, SSD M.2, màn hình FHD, HDMI, USB-C, LAN, USB-A, microSD, Wi-Fi, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, RAM, SSD, LAN, USB-C, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin, từng thanh/khe RAM, SSD, BIOS/EC, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Modern 15 F13MG, MS-15S1, i5-1335U, BIOS E14S1IMS và mã SKU.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main MS-15S1 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main MSI Modern 15 F13MG nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main MS-15S1 có CPU hàn, hai khe RAM, cổng USB-C, LAN và socket SSD nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
MSI Modern 15 F13MG dùng mã main nào?
Model code và mã nền được MSI công bố là MS-15S1; BIOS thuộc họ E14S1IMS.1xx.
CPU i5-1335U có bao nhiêu nhân và luồng?
Intel Core i5-1335U có 10 nhân gồm 2 P-core và 8 E-core, 12 luồng, Turbo tối đa 4.60GHz và 12MB cache.
Main dùng Intel Iris Xe hay Intel UHD?
Máy đạt Intel Iris Xe khi RAM chạy dual-channel; nếu chỉ nhận một thanh RAM, hệ thống có thể hiển thị Intel UHD Graphics.
RAM có nâng cấp được không?
Có. Main có hai khe SO-DIMM DDR4-3200, hỗ trợ dual-channel và tối đa 64GB.
Máy có mấy khe SSD?
Main có một khe M.2 NVMe PCIe Gen4; SKU F13MG-082VN xuất xưởng với SSD 512GB.
USB-C có sạc và xuất hình được không?
Có. Cổng USB-C 3.2 Gen 2 hỗ trợ DisplayPort và Power Delivery 3.0.
Máy có LAN và khe thẻ nhớ không?
Có. Máy có RJ-45 Gigabit và đầu đọc thẻ microSD.
Màn hình của máy có thông số gì?
Máy dùng màn 15,6 inch FHD 1920×1080, IPS-Level, tần số quét 60Hz và không cảm ứng.
Pin và sạc chuẩn là loại nào?
SKU Việt Nam 082VN dùng pin 3 cell 45,6Wh và adapter MSI 65W; một số SKU khu vực dùng pin 46,8Wh.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
