Thay main MSI Thin 15 B13UCX i5-13420H MS-16R81 đúng mã
Đúng nền MSI MS-16R8, mã PCB MS-16R81 REV:2.0, CPU Intel Core i5-13420H, Intel UHD Graphics và NVIDIA GeForce RTX 2050 Laptop GPU 4GB GDDR6. Main hỗ trợ hai khe RAM DDR4-3200, một khe SSD M.2 PCIe 4.0 và vị trí ổ SATA 2,5 inch. Laptop LD kiểm tra BIOS/EC, GPU, VRAM, nguồn 120W, màn hình FHD 144Hz, USB-C DisplayPort, HDMI, LAN và toàn bộ đường nguồn trước khi sửa hoặc thay bo mạch.
- MS-16R8
- MS-16R81 REV:2.0
- CPU i5-13420H
- RTX 2050 4GB
- 2 khe DDR4
- Màn 144Hz
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo MSI Thin 15 B13UCX, mã máy MS-16R8, CPU i5-13420H và cấu hình RTX 2050 4GB. Khách cần đối chiếu tem 9S7-16R831-xxxx, mã PCB, BIOS và chip GPU trước khi thay.

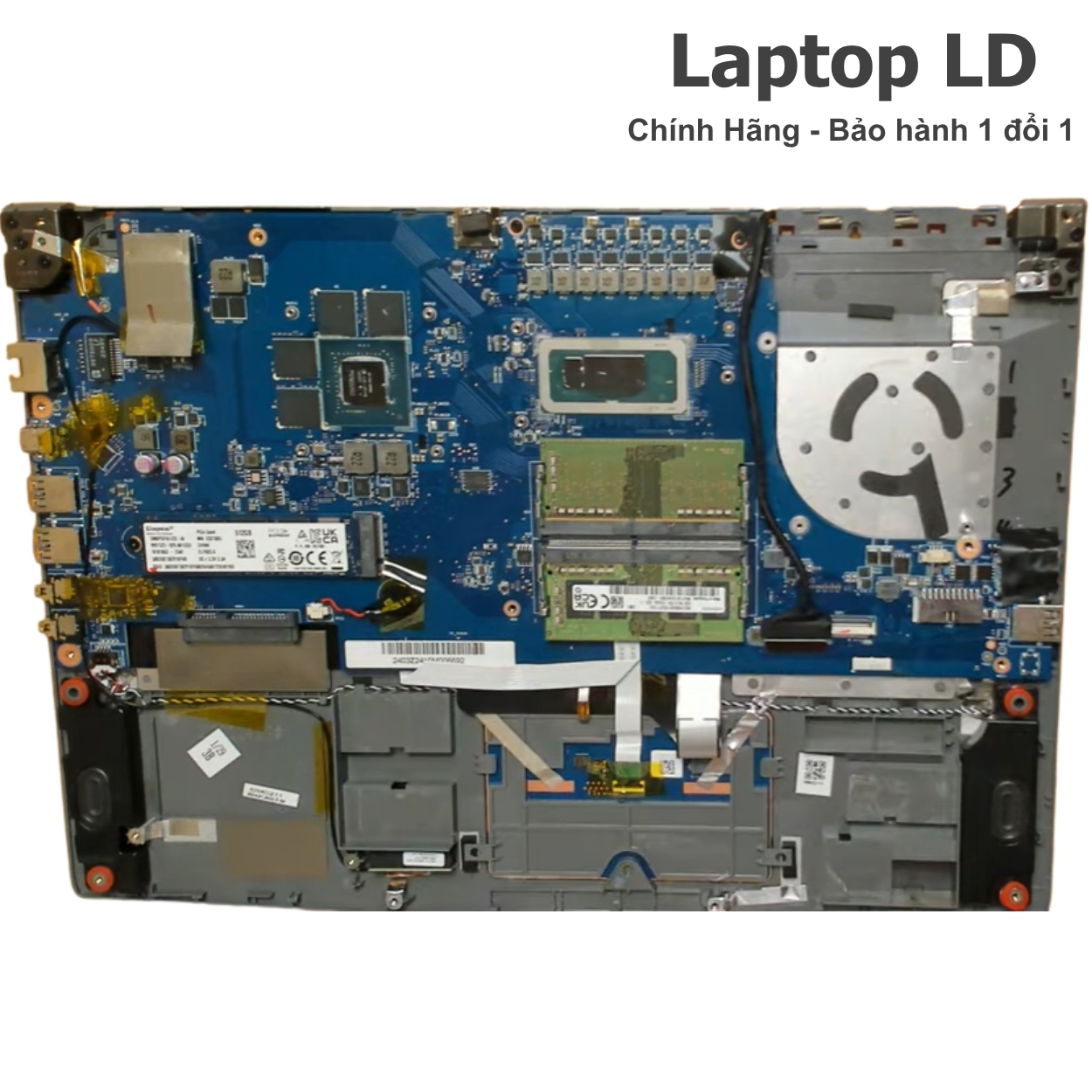

Vị trí linh kiện và ảnh tổng thể main MSI Thin 15 B13UCX i5-13420H MS-16R81
Ảnh thực tế giúp nhận biết CPU i5-13420H, GPU RTX 2050, chip VRAM GDDR6, hai khe DDR4, khe SSD M.2, đầu SATA 2,5 inch, Wi-Fi, mạch sạc, HDMI, LAN, USB-C và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
Nền MS-16R8 còn xuất hiện trên Thin GF63 và nhiều biến thể RTX khác. Để khóa đúng Thin 15 B13UCX i5-13420H RTX 2050, khách nên gửi đủ tem máy, ảnh PCB, GPU và VRAM.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model MSI Thin 15 B13UCX.
- Ảnh mã SKU đầy đủ dạng 9S7-16R831-xxxx.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã MS-16R8 và MS-16R81 REV:2.0 trên PCB.
- Ảnh tem serial, BIOS version và barcode của main.
- Ảnh CPU i5-13420H, chip RTX 2050 và toàn bộ chip VRAM.
- Ảnh hai khe RAM, khe SSD M.2, đầu SATA, HDMI, LAN và USB-C.
- Mô tả lỗi: không nguồn, không sạc, không hình, lỗi RTX, sọc hình, mất RAM/SSD, HDMI, LAN hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng MSI Thin 15 B13UCX, i5-13420H và MS-16R81.
- Khóa đúng RTX 2050 4GB và layout VRAM.
- Tránh nhầm B13UC RTX 3050 hoặc B13VE/B13VF.
- Đối chiếu đúng BIOS/EC, nguồn GPU và hệ thống tản nhiệt.
- Phân biệt lỗi main với lỗi RAM, SSD, màn hình, adapter hoặc cáp SATA.
- Rút ngắn thời gian báo giá, kiểm tra và bàn giao máy.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main MSI Thin 15 B13UCX i5-13420H MS-16R81 được báo theo đúng GPU, VRAM, revision PCB, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main, máy được kiểm tra quạt, tản nhiệt CPU/GPU, pin 52,4Wh, RAM DDR4, SSD M.2, SATA 2,5 inch, màn hình 144Hz và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo phiếu; có gói gia hạn lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng MS-16R81 RTX 2050. Main lỗi GPU, VRAM, BIOS/EC hoặc nguồn CPU cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Thin 15 B13UCX, MS-16R8, i5-13420H và MS-16R81 REV:2.0.
- Xác nhận đúng NVIDIA GeForce RTX 2050 Laptop GPU 4GB GDDR6.
- Kiểm tra adapter 120W, HDMI, LAN RJ-45, USB-C DisplayPort và ba USB-A.
- Kiểm tra hai khe DDR4, SSD M.2, SATA 2,5 inch, Wi-Fi, màn hình 144Hz và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch MSI Thin 15 B13UCX i5-13420H MS-16R81 dùng cho máy nào?
Dòng máy phù hợp
- MSI Gaming Thin 15 B13UCX.
- Chassis/model code MS-16R8.
- CPU Intel Core i5-13420H onboard.
- PCB MS-16R81 REV:2.0.
- NVIDIA GeForce RTX 2050 Laptop GPU 4GB GDDR6.
- Hai khe RAM DDR4-3200.
- Một khe SSD M.2 PCIe 4.0 và vị trí SATA 2,5 inch.
- Màn hình 15,6 inch FHD 144Hz.
Không nên thay chéo khi chưa kiểm
- Không nhầm B13UCX RTX 2050 với B13UC RTX 3050.
- Không nhầm B13UCX với B13VE/B13VF dùng GPU khác.
- Không nhầm i5-13420H với i7-13620H cùng chassis.
- Không mua theo MS-16R8 nếu chưa kiểm mã MS-16R81 và chip GPU.
- Không ghi DDR5; nền B13UCX sử dụng DDR4-3200.
- Không ghi USB-C Power Delivery; cổng USB-C hỗ trợ dữ liệu và DisplayPort.
- Không kết luận lỗi main trước khi loại trừ adapter, RAM, SSD, màn hình và tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | MSI Thin 15 B13UCX. | Nhầm với B13UC, B13VE, B13VF hoặc GF63 Thin 12UCX. |
| Chassis | MS-16R8. | Không kiểm model code đáy máy. |
| Board number | MS-16R81 REV:2.0. | Bỏ qua revision hoặc cấu hình CPU/GPU. |
| CPU | i5-13420H, 8 nhân, 12 luồng, tối đa 4.60GHz. | Nhầm i7-13620H hoặc i5-12450H. |
| GPU | RTX 2050 Laptop GPU 4GB GDDR6, tối đa 45W. | Nhầm RTX 3050/4050 hoặc sai VRAM. |
| RAM | 2 khe DDR4-3200, tối đa 64GB. | Ghi DDR5 hoặc RAM onboard. |
| SSD | 1 khe M.2 PCIe 4.0 NVMe và 1 vị trí SATA 2,5 inch. | Nhầm có hai khe M.2 hoặc bỏ sót cáp SATA. |
| Cổng ngoài | 3 USB-A, 1 USB-C có DisplayPort, HDMI 4K/30Hz, RJ-45, mic-in, headphone-out và DC-in. | Ghi Thunderbolt, USB-C PD hoặc khe thẻ. |
| Sạc | Adapter MSI 120W, 20V 6A. | Dùng nguồn công suất thấp. |
Hướng dẫn tránh mua nhầm main
Xem hướng dẫn chọn main laptop đúng mã để chụp tem MSI, MS-16R8, MS-16R81, CPU, GPU và VRAM trước khi đặt hàng.
Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main MSI Thin 15 B13UCX
Nhóm ảnh này giúp đối chiếu đúng i5-13420H, Intel UHD, RTX 2050, VRAM GDDR6, hai khe DDR4, SSD M.2, SATA, Wi-Fi, mạch nguồn GPU, HDMI và LAN.
Dấu hiệu nên kiểm tra bo mạch MSI Thin 15 B13UCX
Lỗi nguồn và sạc 120W
- Bấm nguồn không phản hồi, không sáng đèn hoặc adapter tự ngắt.
- Cắm sạc nhưng pin không tăng hoặc tụt pin khi chơi game.
- Jack nguồn nóng, lỏng hoặc mất tiếp xúc theo góc cắm.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
- Máy tự tắt khi RTX tải cao do adapter hoặc VRM không ổn định.
Lỗi RTX 2050 và VRAM
- Có nguồn nhưng màn đen hoặc không xuất HDMI.
- Sọc hình, vỡ hình, chớp màn hoặc driver báo Code 43.
- Máy xanh màn khi cài driver hoặc chạy game.
- GPU không nhận đủ 4GB VRAM hoặc lỗi một kênh nhớ.
- RTX mất nguồn lõi/VRAM hoặc chập sau quá nhiệt.
- HDMI mất hình trong khi Intel UHD vẫn hoạt động.
Lỗi RAM, SSD và ngoại vi
- Không nhận một thanh hoặc một khe RAM DDR4.
- Không nhận SSD M.2 hoặc ổ SATA 2,5 inch.
- LAN, USB-A, USB-C, HDMI, mic hoặc headphone mất nhận.
- Wi-Fi/Bluetooth chập chờn do module hoặc nguồn 3,3V.
- Máy quá nhiệt, quạt chạy liên tục hoặc tụt xung.
- Máy vào nước ở cạnh cổng gây oxy hóa LAN, HDMI và nguồn.
Nên sửa hay thay bo mạch MSI Thin 15 B13UCX?
MS-16R81 tích hợp CPU, GPU NVIDIA và VRAM. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, VRAM, BIOS/EC và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, HDMI, LAN, USB, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, VRAM và RAM vẫn ổn định.
- Không nhận SSD/SATA do socket hoặc nguồn ngoại vi.
- Oxy hóa nhẹ, chưa lan tới CPU/GPU/VRAM.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-13420H lỗi hoặc chập nguồn lõi.
- RTX 2050 hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- Chập nặng đồng thời nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, GPU, RAM, SSD và hình ảnh.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chơi game.
Thông số kỹ thuật chính
Thông số nền main MSI Thin 15 B13UCX i5-13420H board MS-16R81 REV:2.0.
| Tên sản phẩm | Main MSI Gaming Thin 15 B13UCX CPU Intel Core i5-13420H board MS-16R81 REV:2.0 |
|---|---|
| Dòng máy tương thích | MSI Thin 15 B13UCX, model code MS-16R8 |
| Mã main | MS-16R81 REV:2.0 |
| Board number | MSI MS-16R8 / MS-16R81 |
| CPU | Intel Core i5-13420H onboard, 8 nhân gồm 4 P-core + 4 E-core, 12 luồng, Turbo tối đa 4.60GHz, 12MB Intel Smart Cache, công suất cơ bản 45W |
| GPU tích hợp | Intel UHD Graphics, dùng chung RAM hệ thống |
| GPU / VGA rời | NVIDIA GeForce RTX 2050 Laptop GPU, 4GB GDDR6, TGP tối đa 45W |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, dual-channel, tối đa 64GB |
| Ổ cứng hỗ trợ | 1 khe M.2 PCIe 4.0 x4 NVMe và 1 vị trí ổ SATA 2,5 inch |
| Khe trên main | 2 khe DDR4, 1 khe SSD M.2, đầu SATA, khe Wi-Fi/Bluetooth, đầu pin, eDP, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 3 USB-A 3.2 Gen 1; 1 USB-C 3.2 Gen 1 hỗ trợ DisplayPort; HDMI tối đa 4K 30Hz; RJ-45 Gigabit; mic-in; headphone-out; cổng nguồn DC |
| Màn hình tương thích | 15,6 inch FHD 1920×1080, IPS-Level, 144Hz, chống chói, không cảm ứng |
| Pin | Pin 3 cell 52,4Wh |
| Sạc | Adapter MSI 120W, 20V 6A, đầu kim nhỏ |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói gia hạn lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack DC, MOSFET, mạch sạc hoặc chập nguồn. | Thử adapter 120W, ngắt pin và đo trở kháng/dòng đầu vào. |
| Có nguồn nhưng không POST | BIOS/EC, RAM, CPU, GPU hoặc nguồn thứ cấp. | Tháo ổ, thử từng thanh RAM, reset EC/BIOS và theo dõi nguồn. |
| Không nhận RAM | Module, khe SO-DIMM, nguồn RAM hoặc BIOS. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn DDR4. |
| Không nhận SSD/SATA | Ổ, socket, cáp SATA, nguồn 3,3V/5V hoặc BIOS. | Đổi ổ/cáp và kiểm nguồn, nhận diện trong BIOS. |
| RTX báo Code 43 | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm nguồn GPU/VRAM và stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, panel hoặc cáp eDP. | So sánh màn trong/HDMI, test VRAM và nhiệt độ GPU. |
| Máy tắt khi chơi game | Adapter yếu, quá nhiệt, nguồn CPU/GPU hoặc pin. | Kiểm adapter, quạt, nhiệt độ, xung và dòng tải. |
| LAN/USB/audio mất nhận | Cổng, controller, nguồn phụ hoặc BIOS. | Kiểm từng cổng, nguồn 3,3V/5V và hệ điều hành. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, HDMI, LAN hoặc USB. | Ngắt pin, soi bo, đo chập và xử lý trước khi cấp nguồn. |

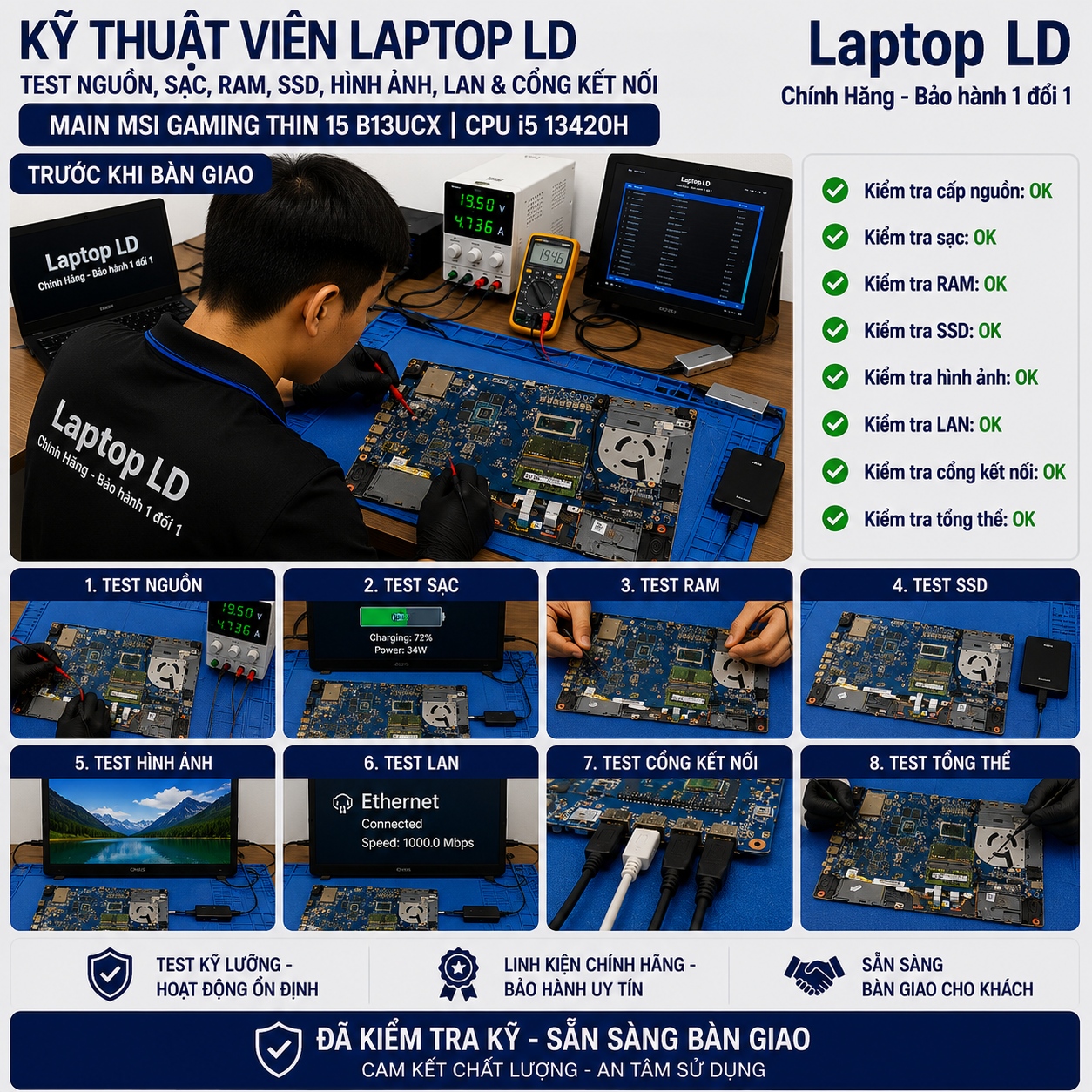

Ảnh test bo mạch trước khi thay
Main được kiểm tra nguồn 120W, CPU i5-13420H, RTX 2050/VRAM, RAM DDR4, SSD M.2, SATA, màn hình 144Hz, HDMI, LAN, USB, Wi-Fi, camera và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, hình ảnh, RAM, SSD/SATA, nhiệt độ, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 120W, pin, RAM, SSD, SATA, BIOS/EC, GPU/VRAM, màn hình, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh B13UCX, MS-16R8, i5-13420H, RTX 2050 4GB, MS-16R81 REV:2.0 và mã SKU.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, thay vật liệu dẫn nhiệt và test CPU, GPU, VRAM, RAM, ổ lưu trữ, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và hướng dẫn dùng adapter 120W.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main MS-16R81 đã thay theo điều kiện ghi trên phiếu. Xem chính sách bảo hành.
Gia hạn lên tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main MSI Thin 15 B13UCX.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nguồn không phù hợp, tự ép xung hoặc tự ý tháo sửa.

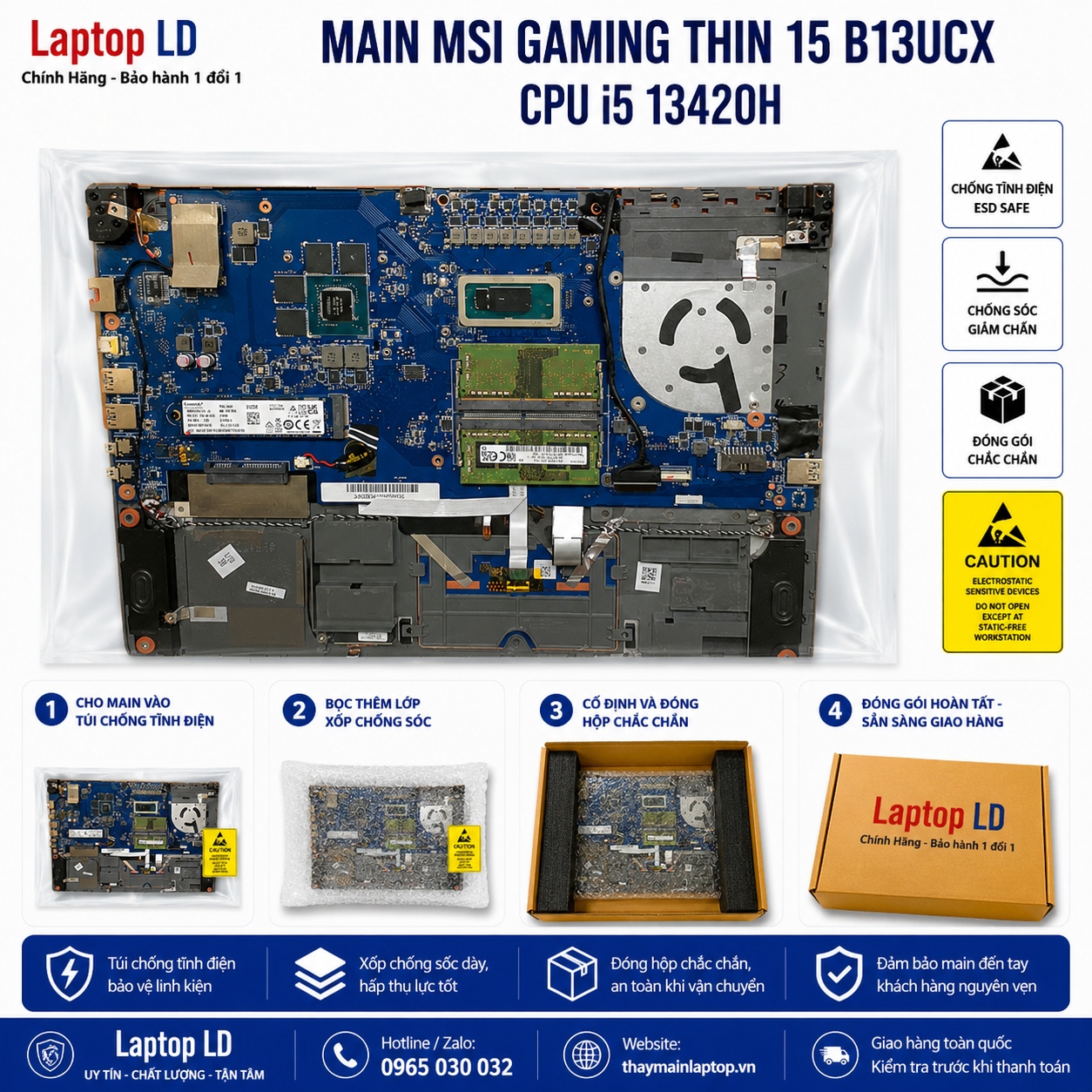

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main MS-16R81 tích hợp CPU, RTX 2050 và VRAM nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng.
Câu hỏi thường gặp
MSI Thin 15 B13UCX dùng mã main nào?
Máy dùng chassis MS-16R8; mã PCB thường là MS-16R81 REV:2.0.
CPU i5-13420H có bao nhiêu nhân và luồng?
CPU có 8 nhân, 12 luồng, Turbo tối đa 4.60GHz và 12MB cache.
B13UCX dùng GPU nào?
Bản i5-13420H phổ biến dùng NVIDIA GeForce RTX 2050 Laptop GPU 4GB GDDR6.
Main có bao nhiêu khe RAM?
Có hai khe SO-DIMM DDR4-3200, hỗ trợ tối đa 64GB.
Máy có mấy vị trí ổ cứng?
Có một khe M.2 PCIe 4.0 NVMe và một vị trí SATA 2,5 inch.
USB-C có sạc máy được không?
Không ghi nhận sạc máy qua USB-C; cổng hỗ trợ dữ liệu và DisplayPort.
Màn hình có thông số gì?
Màn 15,6 inch FHD IPS-Level 144Hz, không cảm ứng.
Máy có LAN và khe thẻ không?
Có RJ-45 Gigabit nhưng không có khe thẻ nhớ.
Pin và sạc chuẩn là loại nào?
Pin 3 cell 52,4Wh và adapter MSI 120W, 20V 6A.
Bảo hành và giao hàng thế nào?
Bảo hành 1 đổi 1 30 ngày theo phiếu; hỗ trợ giao toàn quốc và COD theo điều kiện đơn hàng.
