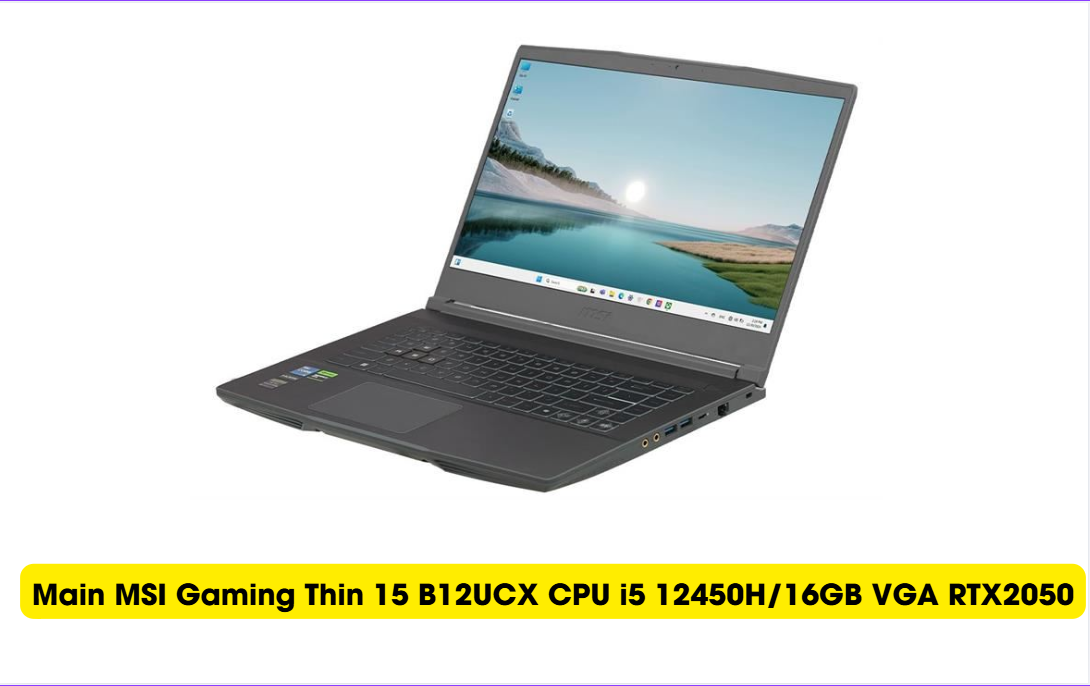

Thay main MSI Thin 15 B12UCX i5-12450H RTX 2050 MS-16R8 đúng mã
Main MSI Thin 15 B12UCX nền MS-16R8, CPU Intel Core i5-12450H và NVIDIA GeForce RTX 2050 Laptop GPU 4GB GDDR6. Bo mạch sử dụng hai khe RAM DDR4-3200, một khe SSD M.2 NVMe PCIe Gen4, kết nối ổ 2,5 inch SATA, màn hình 15,6 inch FHD 144Hz, USB-C xuất DisplayPort, HDMI, LAN RJ-45 và adapter 120W.
- MS-16R8 Rev 1.0
- CPU i5-12450H
- RTX 2050 4GB
- 2 khe DDR4-3200
- M.2 Gen4 + SATA 2.5
- Sạc 120W
Xác thực kỹ thuật: nội dung được xây dựng theo MSI Thin 15 B12UCX nền MS-16R8, CPU i5-12450H, RTX 2050 Laptop GPU 4GB GDDR6 và thông số công bố của MSI. Dòng B12UCX khác B12UC ở GPU: B12UCX dùng RTX 2050, còn B12UC thường dùng RTX 3050; mã máy, tem MS-16R8 và revision PCB là các dấu hiệu quan trọng để phân biệt đúng bo mạch.

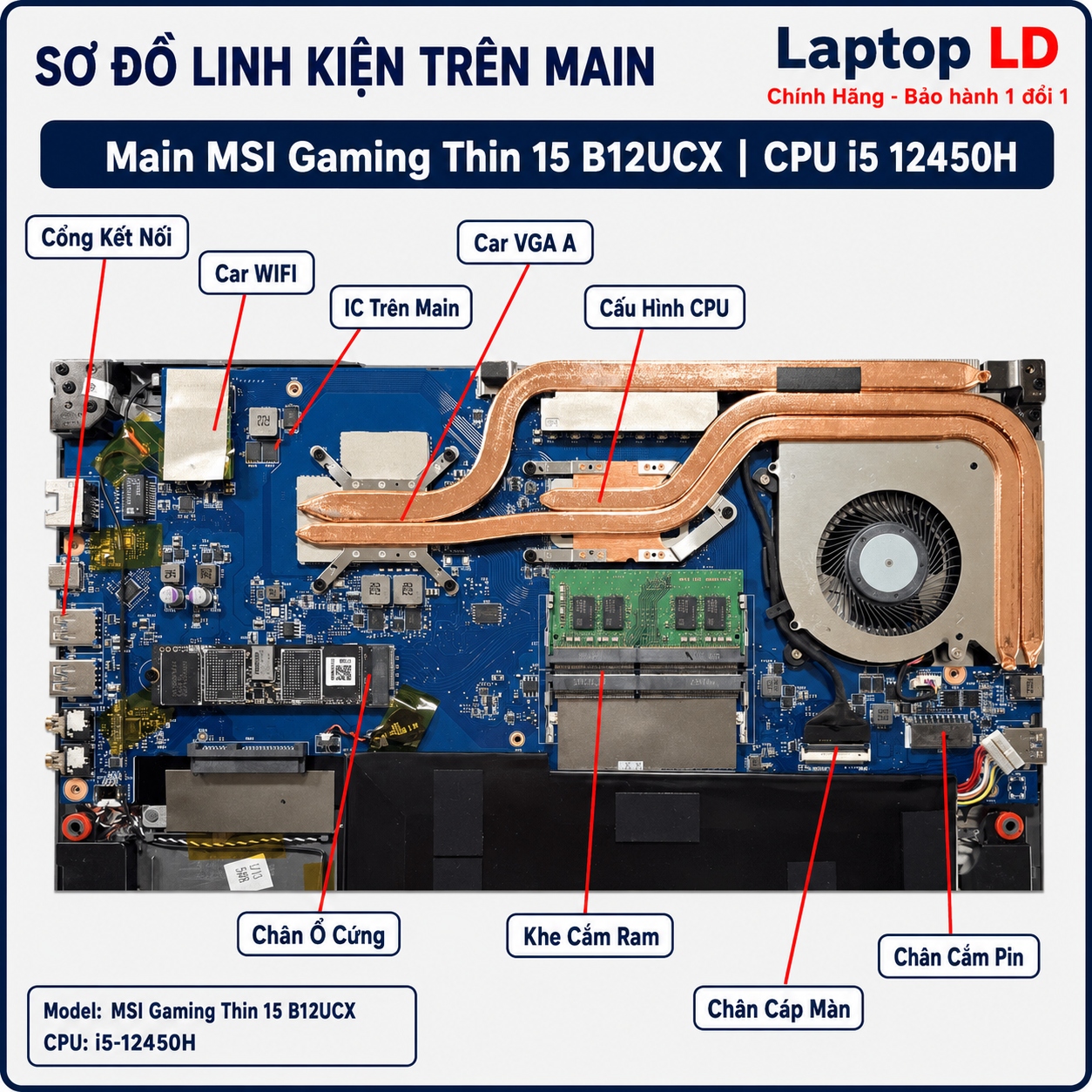

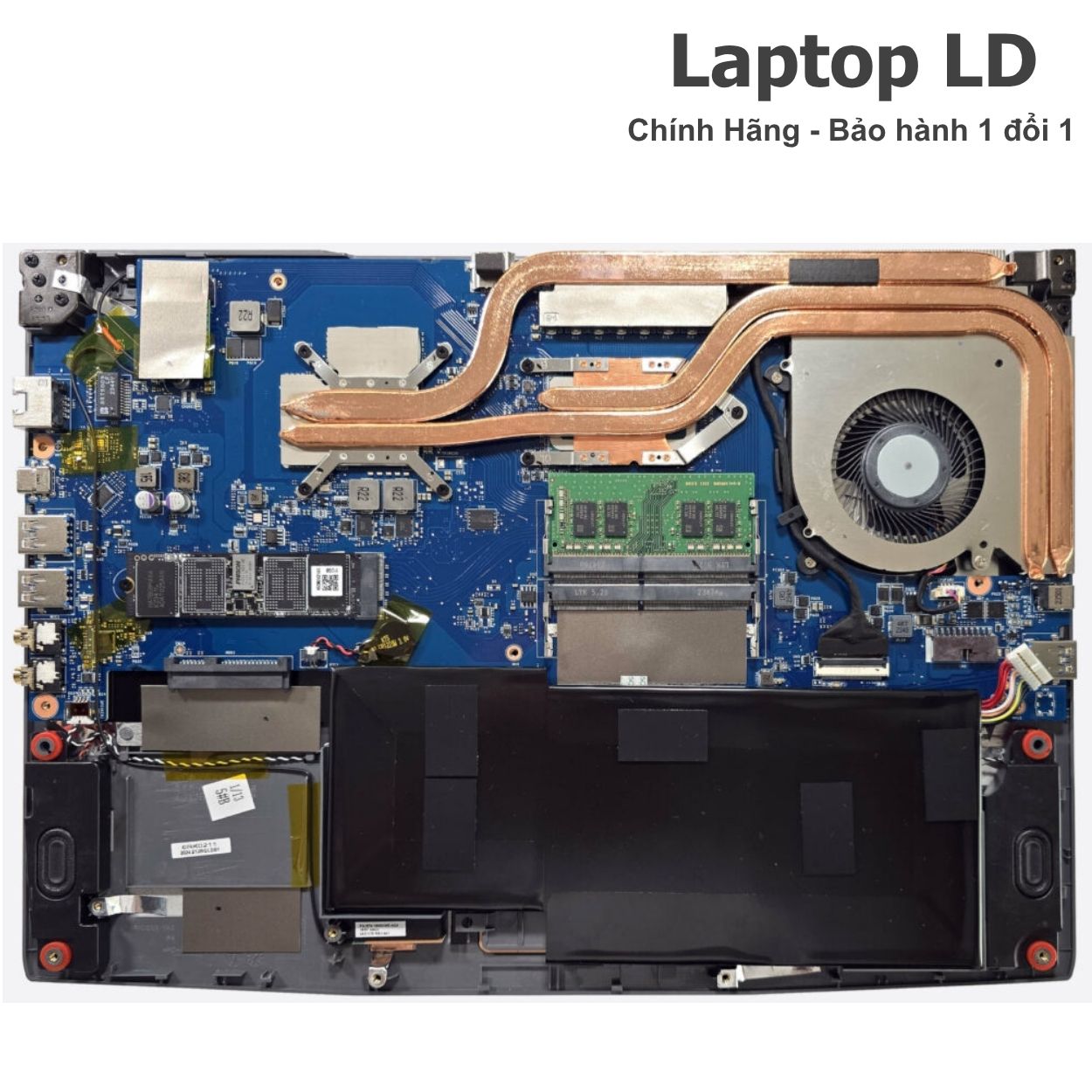

Vị trí linh kiện và ảnh tổng thể main MSI Thin 15 B12UCX i5-12450H MS-16R8
Ảnh thực tế giúp nhận biết CPU i5-12450H, GPU RTX 2050, bốn chip VRAM GDDR6, hai khe RAM SO-DIMM DDR4, khe SSD M.2, đầu cáp SATA 2,5 inch, khe Wi-Fi, mạch nguồn GPU/CPU, cổng HDMI, USB-C, USB-A, LAN và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa.
Cần gửi gì để Laptop LD báo đúng main MSI Thin 15 B12UCX?
Nền MS-16R8 được dùng trên nhiều biến thể MSI Thin/GF63 với CPU và GPU khác nhau. Ảnh tem đầy đủ giúp khóa đúng bản B12UCX i5-12450H RTX 2050, tránh nhầm B12UC RTX 3050, B12UDX hoặc các phiên bản B13.
Thông tin nên gửi trước
- Ảnh tem đáy máy có tên MSI Thin 15 B12UCX và mã SKU đầy đủ.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh chữ MS-16R8 và revision in trực tiếp trên PCB.
- Ảnh khu vực CPU i5-12450H, GPU RTX 2050 và bốn chip VRAM.
- Ảnh hai khe SO-DIMM DDR4 và khe SSD M.2 NVMe.
- Ảnh đầu cáp SATA 2,5 inch, Wi-Fi, pin và quạt tản nhiệt.
- Ảnh cổng USB-C, ba USB-A, HDMI, RJ-45, mic và tai nghe.
- Mô tả lỗi: không nguồn, sạc chập chờn, không hình, treo logo, lỗi RTX, mất RAM/SSD, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Thin 15 B12UCX và nền MS-16R8.
- Khóa đúng CPU i5-12450H cùng RTX 2050 4GB, không nhầm RTX 3050.
- Nhận diện đúng revision PCB, BIOS và layout linh kiện.
- Kiểm tra đúng số khe RAM, SSD M.2 và đầu SATA 2,5 inch.
- Phân biệt lỗi main với RAM, SSD, màn hình, sạc, pin hoặc cáp SATA.
- Rút ngắn thời gian tiếp nhận khi mang máy đến hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main MSI Thin 15 B12UCX i5-12450H RTX 2050 MS-16R8 được báo theo revision PCB, tình trạng bo mạch, dung lượng VRAM, lịch sử sửa chữa và gói bảo hành. Tồn kho được xác nhận theo ảnh tem và main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra tản nhiệt CPU/GPU dùng chung một quạt, keo tản, pad VRAM/VRM, RAM, SSD, ổ SATA, màn hình 144Hz, pin, Wi-Fi và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng MS-16R8 bản i5-12450H RTX 2050. Máy chập GPU, nguồn CPU, VRAM, từng vào nước hoặc đã sửa nhiều tầng nguồn cần thời gian kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Thin 15 B12UCX, i5-12450H, RTX 2050, MS-16R8 và revision PCB.
- Kiểm tra nhận đủ 4GB VRAM GDDR6 và tải GPU ở mức công suất phù hợp.
- Test adapter 120W, nguồn chờ, sạc pin, RAM DDR4, SSD M.2, SATA 2,5 inch, màn hình 144Hz, HDMI, USB-C DisplayPort, LAN và USB-A.
- Kiểm tra quạt đơn, heatpipe, nhiệt CPU/GPU, pad VRAM/VRM và độ ổn định khi tải.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch MSI Thin 15 B12UCX i5-12450H MS-16R8 dùng cho máy nào?
Dòng máy phù hợp
- MSI Thin 15 B12UCX màn hình 15,6 inch.
- CPU Intel Core i5-12450H hàn onboard.
- GPU NVIDIA GeForce RTX 2050 Laptop 4GB GDDR6.
- Nền bo mạch MS-16R8, thường gặp revision 1.0.
- Hai khe RAM SO-DIMM DDR4-3200, tối đa 64GB.
- Một khe SSD M.2 NVMe PCIe Gen4 và kết nối ổ 2,5 inch SATA.
- Màn hình FHD 1920×1080, 144Hz, IPS-Level.
- Cổng USB-C DisplayPort, ba USB-A, HDMI, RJ-45, mic và tai nghe.
Không nên thay chéo khi chưa kiểm
- Không nhầm B12UCX RTX 2050 với B12UC RTX 3050.
- Không chọn chỉ theo vỏ máy Thin 15 vì nhiều biến thể B12/B13 cùng dùng MS-16R8.
- Không bỏ qua CPU, mã GPU, số chip VRAM và revision PCB.
- Không nhầm BIOS E16R8 giữa các cấu hình GPU khác nhau.
- Không dùng sai cụm tản nhiệt, pad VRAM hoặc cáp màn hình giữa các phiên bản.
- Không kết luận lỗi main trước khi loại trừ RAM, SSD, cáp SATA, màn hình, pin và adapter.
- Không sử dụng adapter thiếu công suất khi kiểm tra tải CPU/GPU.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | MSI Thin 15 B12UCX. | Nhầm với Thin 15 B12UC hoặc Thin GF63 cùng kiểu vỏ. |
| Mã main | MS-16R8. | Chọn theo tên máy nhưng không kiểm mã nền main. |
| Revision PCB | MS-16R8 Rev 1.0 thường gặp. | Nhầm revision hoặc BIOS không đúng cấu hình. |
| CPU | Intel Core i5-12450H, 8 nhân, 12 luồng, Turbo tối đa 4,40GHz. | Nhầm với i7-12650H làm sai cấu hình và giá. |
| GPU | NVIDIA GeForce RTX 2050 Laptop GPU 4GB GDDR6, công suất tối đa 45W. | Nhầm RTX 2050 với RTX 3050 trên B12UC. |
| RAM | 2 khe SO-DIMM DDR4-3200, tối đa 64GB. | Tưởng RAM hàn hoặc chọn sai DDR5. |
| Lưu trữ | 1 khe M.2 NVMe PCIe Gen4 và 1 kết nối ổ 2,5 inch SATA. | Bỏ sót cáp/khay SATA hoặc nghĩ có hai khe M.2. |
| Cổng ngoài | 3 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 1/DisplayPort, HDMI 4K 30Hz, RJ-45, mic-in và headphone-out. | Ghi nhầm USB-C có sạc Power Delivery hoặc nhầm số lượng cổng. |
| Sạc | Adapter 120W đầu DC. | Dùng adapter thiếu công suất gây tụt xung hoặc tụt pin khi tải. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem model, mã PCB, revision, CPU, GPU, VRAM, RAM, SSD và cụm cổng trước khi đặt hàng.

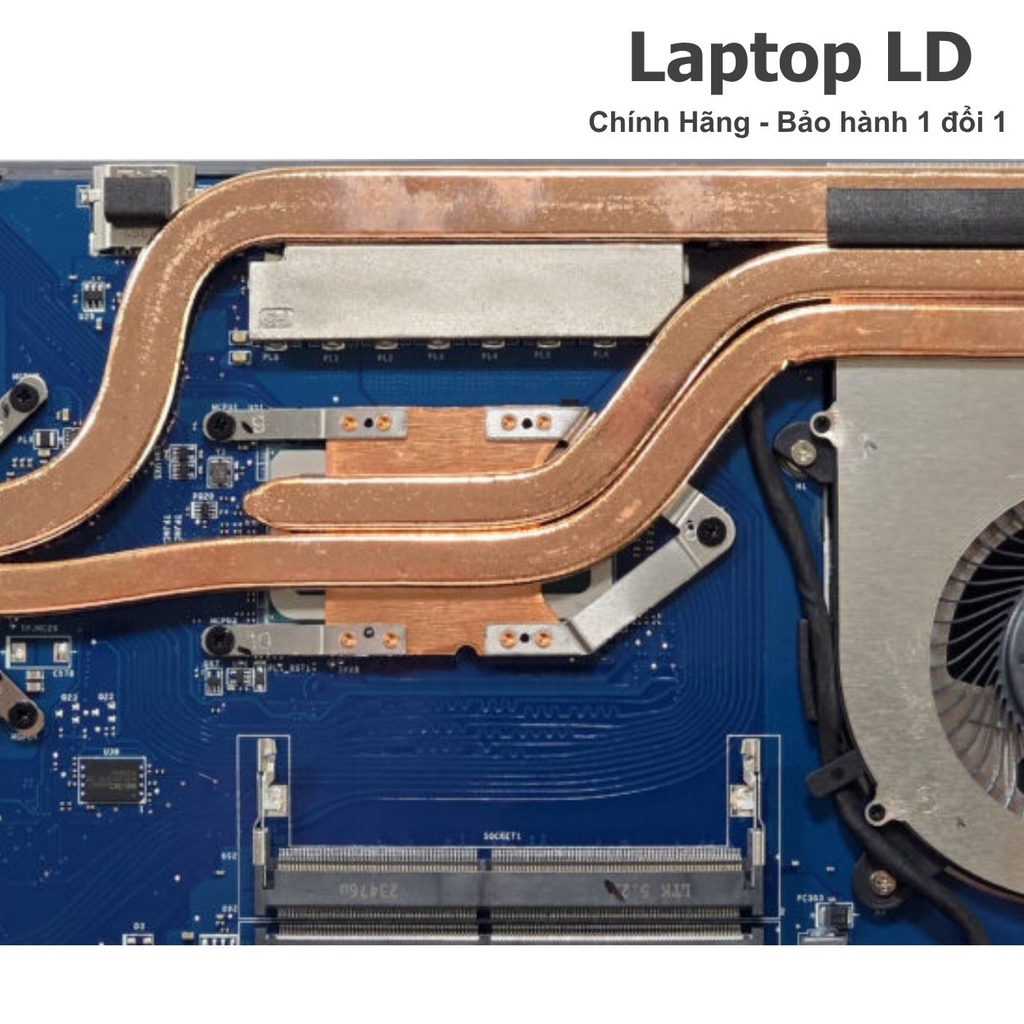

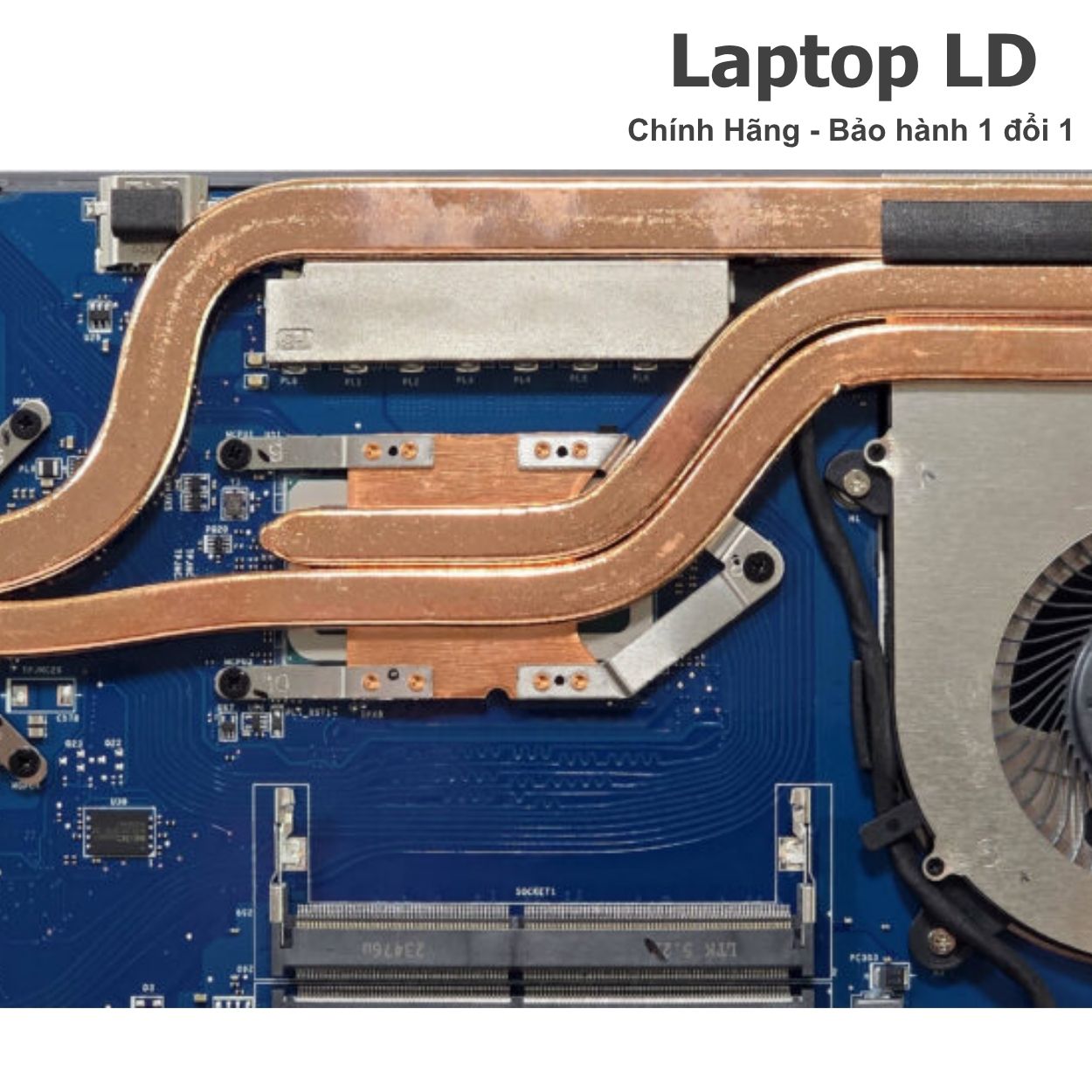

Ảnh chi tiết CPU, RTX 2050, RAM và SSD trên main MSI Thin 15 B12UCX
Nhóm ảnh này giúp đối chiếu đúng CPU i5-12450H, GPU RTX 2050, chip VRAM GDDR6, hai khe RAM DDR4-3200, khe SSD M.2 Gen4, đầu SATA 2,5 inch, mạch sạc 120W và các cổng trên nền MS-16R8.
Dấu hiệu nên kiểm tra bo mạch MSI Thin 15 B12UCX
Lỗi nguồn, sạc và khởi động
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc dòng chờ bất thường.
- Máy nhận adapter nhưng không sạc pin hoặc tự tắt khi tải GPU.
- Cắm nguồn bị chập, adapter ngắt bảo vệ hoặc jack DC nóng.
- Quạt quay rồi tắt, bàn phím sáng nhưng không POST.
- Treo logo MSI, khởi động lặp hoặc tự vào BIOS.
- BIOS E16R8 lỗi sau cập nhật hoặc mất nguồn đột ngột.
Lỗi RTX 2050, RAM và hình ảnh
- Windows không nhận RTX 2050 hoặc Device Manager báo lỗi GPU.
- Chơi game bị sọc, văng driver, treo máy hoặc màn hình đen.
- Không nhận đủ 4GB VRAM, lỗi chip nhớ khi tải đồ họa.
- Lỗi một khe RAM gây không POST, xanh màn hoặc treo ngẫu nhiên.
- HDMI/USB-C không xuất hình trong khi màn trong vẫn hoạt động.
- Màn 144Hz chớp, mất đèn nền hoặc không nhận đúng tần số.
Lỗi nhiệt, SSD và ngoại vi
- CPU/GPU nóng nhanh do quạt đơn, bụi, keo khô hoặc pad VRAM sai.
- Máy giảm xung mạnh, tự tắt hoặc treo khi game và render.
- Không nhận SSD M.2 hoặc ổ SATA 2,5 inch chập chờn.
- USB-C, USB-A, HDMI, LAN, mic hoặc tai nghe mất nhận.
- Wi-Fi/Bluetooth chập chờn do module, nguồn hoặc đường PCIe/USB.
- Vào nước gần jack nguồn, cổng LAN hoặc USB gây oxy hóa nhiều đường.
Nên sửa hay thay bo mạch MSI Thin 15 B12UCX?
MS-16R8 tích hợp CPU i5-12450H, RTX 2050, VRAM và mạch nguồn tải cao trên bo mạch mỏng. Cần loại trừ adapter, pin, RAM, SSD, màn hình và cụm tản nhiệt trước khi kết luận bo mạch hỏng nặng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, USB, HDMI, LAN hoặc linh kiện bảo vệ.
- BIOS E16R8 lỗi nhưng CPU, GPU và VRAM vẫn còn hoạt động.
- Không nhận SSD do socket, nguồn 3,3V hoặc linh kiện quanh khe M.2.
- Lỗi một pha nguồn hoặc MOSFET chưa gây chập lan CPU/GPU.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và kết quả tải CPU/GPU sau sửa ổn định.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-12450H chập nguồn lõi hoặc không khởi tạo.
- RTX 2050 hoặc nhiều chip VRAM lỗi, đóng lại vẫn tái phát.
- Main cháy đen, cong, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Chập đồng thời nguồn CPU, GPU, VRAM và nguồn chính.
- Bo mạch đã sửa nhiều lần nhưng vẫn treo khi tải nặng.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main MSI Thin 15 B12UCX CPU i5-12450H, RTX 2050 4GB, nền MS-16R8.
| Tên sản phẩm | Main MSI Thin 15 B12UCX CPU Intel Core i5-12450H NVIDIA GeForce RTX 2050 4GB |
|---|---|
| Dòng máy tương thích | MSI Thin 15 B12UCX |
| Mã main | MS-16R8 |
| Board number | MS-16R8 Rev 1.0 |
| CPU | Intel Core i5-12450H onboard, 8 nhân gồm 4 P-core + 4 E-core, 12 luồng, Turbo tối đa 4,40GHz, 12MB Intel Smart Cache |
| GPU / VGA | NVIDIA GeForce RTX 2050 Laptop GPU onboard, 4GB GDDR6, Boost tối đa 1170MHz, công suất đồ họa tối đa 45W; Intel UHD Graphics tích hợp CPU |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, hỗ trợ tối đa 64GB |
| Ổ cứng hỗ trợ | 1 khe SSD M.2 NVMe PCIe Gen4 và 1 kết nối ổ 2,5 inch SATA |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2, 1 khe M.2 Wi-Fi/Bluetooth, đầu SATA 2,5 inch, đầu pin, màn hình, bàn phím, touchpad, loa và quạt |
| Cổng ngoài | 3 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 1 hỗ trợ DisplayPort, 1 HDMI hỗ trợ 4K 30Hz, 1 LAN RJ-45, 1 mic-in và 1 headphone-out |
| Màn hình tương thích | 15,6 inch FHD 1920×1080, 144Hz, IPS-Level |
| Pin | Pin 3 cell 52,4Wh |
| Sạc | Adapter MSI 120W đầu DC |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter 120W, jack DC, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter đúng chuẩn, ngắt pin, đo trở kháng đầu vào và dòng chờ. |
| Có đèn sạc nhưng không khởi động | BIOS, RAM, nguồn CPU, EC hoặc thiết bị ngoại vi chập. | Thử từng thanh/khe RAM, tháo SSD/Wi-Fi, reset EC và kiểm trình tự nguồn. |
| Windows không nhận RTX 2050 | Nguồn GPU, BIOS, GPU, VRAM hoặc đường PCIe. | Kiểm BIOS/driver, đo nguồn GPU-VRAM và chạy kiểm tra nhận diện phần cứng. |
| Chơi game treo, sọc hoặc văng driver | Quá nhiệt, VRAM lỗi, nguồn GPU sụt hoặc chip GPU suy giảm. | Ghi nhiệt/xung khi tải, kiểm pad VRAM, nguồn GPU và bài test bộ nhớ đồ họa. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Thử từng thanh, đổi khe, vệ sinh chân và đo nguồn RAM. |
| Không nhận SSD hoặc ổ SATA | Ổ lỗi, socket/cáp, nguồn 3,3V/5V, BIOS hoặc đường PCIe/SATA. | Thử ổ chuẩn, đổi cáp SATA, đo nguồn và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | RAM, panel, cáp eDP, nguồn màn, BIOS, iGPU hoặc GPU. | Thử màn ngoài HDMI/USB-C, kiểm đèn nền, nguồn panel và đầu cáp. |
| Máy nóng, giảm xung hoặc tự tắt | Quạt đơn, bụi, keo tản, heatpipe, pad VRAM hoặc nguồn tải cao. | Vệ sinh, thay vật liệu tản nhiệt đúng độ dày, kiểm quạt và chạy tải CPU/GPU. |
| Máy vào nước | Oxy hóa jack nguồn, USB, LAN, nguồn chờ, RAM hoặc vùng EC. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

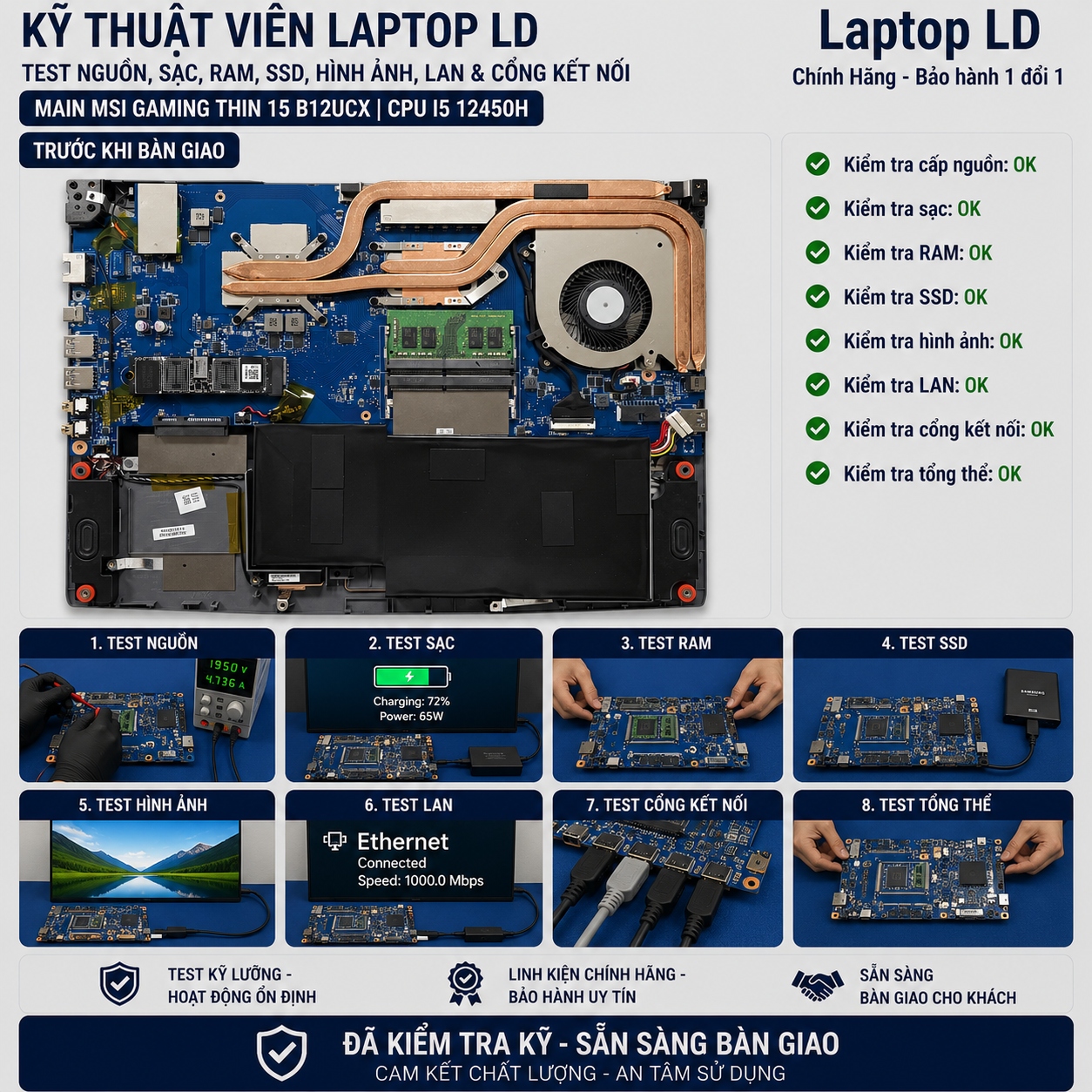

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter 120W, nguồn sạc, CPU i5-12450H, RTX 2050, VRAM, hai khe RAM, SSD M.2, ổ SATA, màn hình 144Hz, HDMI, USB-C DisplayPort, LAN, USB-A và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, RTX 2050, màn hình, RAM, SSD, nhiệt độ, lịch sử vào nước và sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 120W, pin, RAM, SSD, ổ SATA, BIOS, màn hình, GPU, VRAM và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Thin 15 B12UCX, i5-12450H, RTX 2050 4GB, MS-16R8 và revision PCB.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh, thay keo/pad phù hợp, lắp main và chạy tải CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter 120W cùng chế độ tản nhiệt phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch MS-16R8 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main MSI Thin 15 B12UCX nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

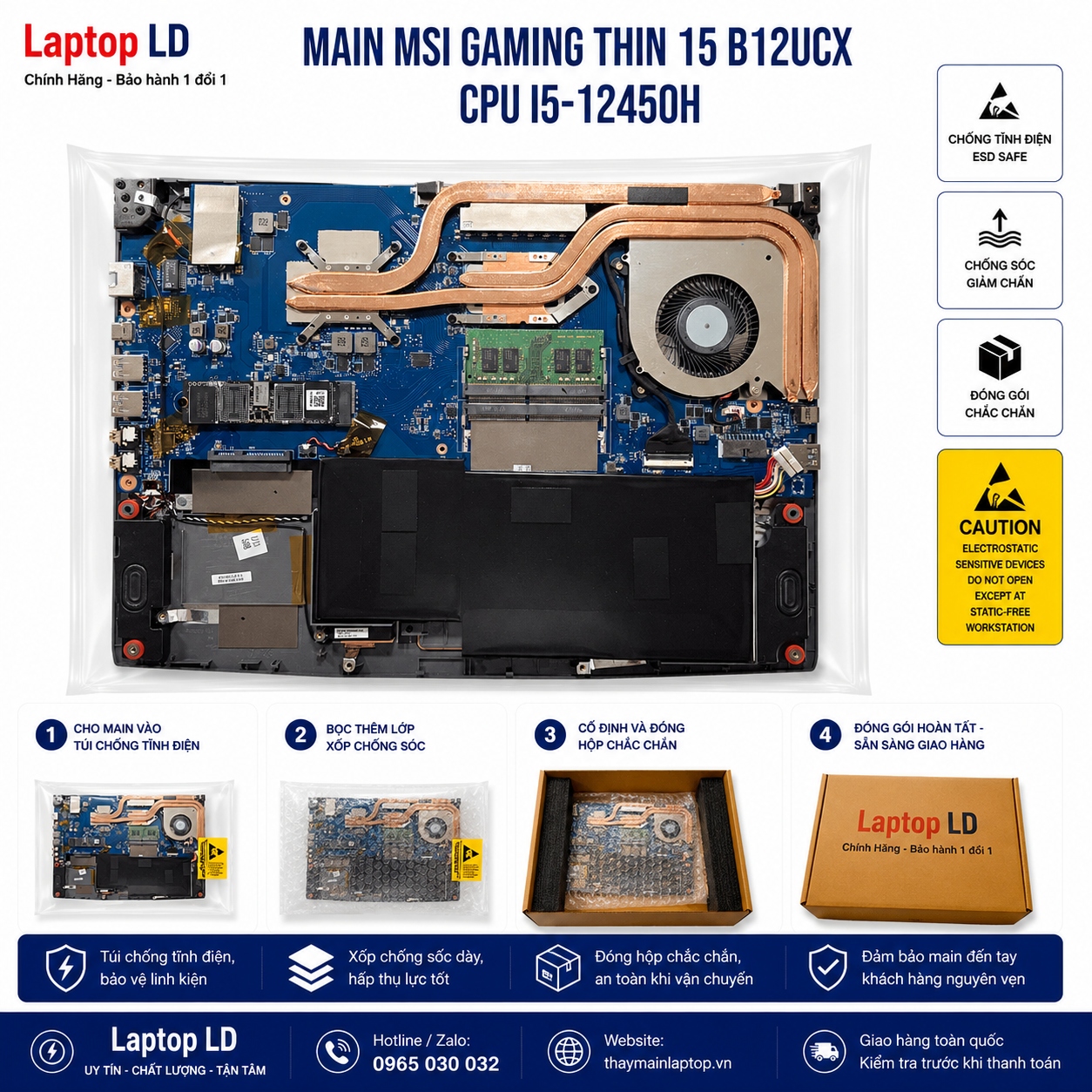

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main MS-16R8 có CPU, GPU và VRAM hàn trên bo, nhiều đầu cáp mảnh và cạnh cổng dài nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main MS-16R8 dùng cho model nào?
Nền MS-16R8 xuất hiện trên nhiều MSI Thin/GF63; bản trong bài dành cho Thin 15 B12UCX với i5-12450H và RTX 2050 4GB.
CPU i5-12450H có bao nhiêu nhân và luồng?
Intel Core i5-12450H có 8 nhân gồm 4 P-core và 4 E-core, 12 luồng, Turbo tối đa 4,40GHz và 12MB cache.
B12UCX dùng RTX 2050 hay RTX 3050?
B12UCX trong bài dùng RTX 2050 Laptop GPU 4GB GDDR6; B12UC là biến thể thường gặp với RTX 3050.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR4-3200 và hỗ trợ tối đa 64GB.
Máy hỗ trợ những loại ổ cứng nào?
Máy có một khe SSD M.2 NVMe PCIe Gen4 và một kết nối dành cho ổ 2,5 inch SATA.
USB-C có sạc được cho máy không?
Cổng USB-C trên cấu hình này dùng USB 3.2 Gen 1 và DisplayPort; máy sử dụng adapter 120W qua jack nguồn DC.
Máy có xuất màn hình ngoài qua USB-C không?
Có. USB-C hỗ trợ DisplayPort, ngoài ra máy còn có HDMI hỗ trợ tín hiệu tối đa 4K 30Hz.
Sạc chuẩn của Thin 15 B12UCX bao nhiêu watt?
MSI công bố adapter 120W cho Thin 15 B12UCX.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 hoặc ổ SATA nên thay main thường không xóa dữ liệu; Windows có thể yêu cầu kích hoạt hoặc khóa khôi phục nếu đã bật mã hóa.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
