Laptop LD • Main Yoga Slim 7-14ITL05
Thay main Lenovo Yoga Slim 7-14ITL05 i5-1135G7 DALS2BMBAG0 đúng mã
Đúng nền bo mạch DALS2BMBAG0, CPU Intel Core i5-1135G7 và đồ họa Intel Iris Xe tích hợp. Dòng Yoga Slim 7-14ITL05 dùng RAM DDR4-3200 hàn onboard 8GB hoặc 16GB tùy FRU, một SSD M.2 2280 NVMe, hai cổng Thunderbolt 4, HDMI 1.4b, microSD và sạc USB-C 65W. Laptop LD bắt buộc đối chiếu ảnh main, dung lượng RAM, tem FRU và revision PCB trước khi báo hoặc lắp để tránh nhầm cấu hình.
- DALS2BMBAG0
- CPU i5-1135G7
- Intel Iris Xe UMA
- RAM DDR4 onboard
- 2 Thunderbolt 4
- Sạc USB-C 65W
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo dòng Yoga Slim 7-14ITL05 type 82A3, mã PCB DALS2BMBAG0, tài liệu Lenovo PSREF, thông số Intel và kinh nghiệm thay main laptop từ năm 2013. Dung lượng RAM, FRU và revision của bo mạch phải được xác nhận bằng tem hoặc ảnh main thực tế trước khi giao/lắp.

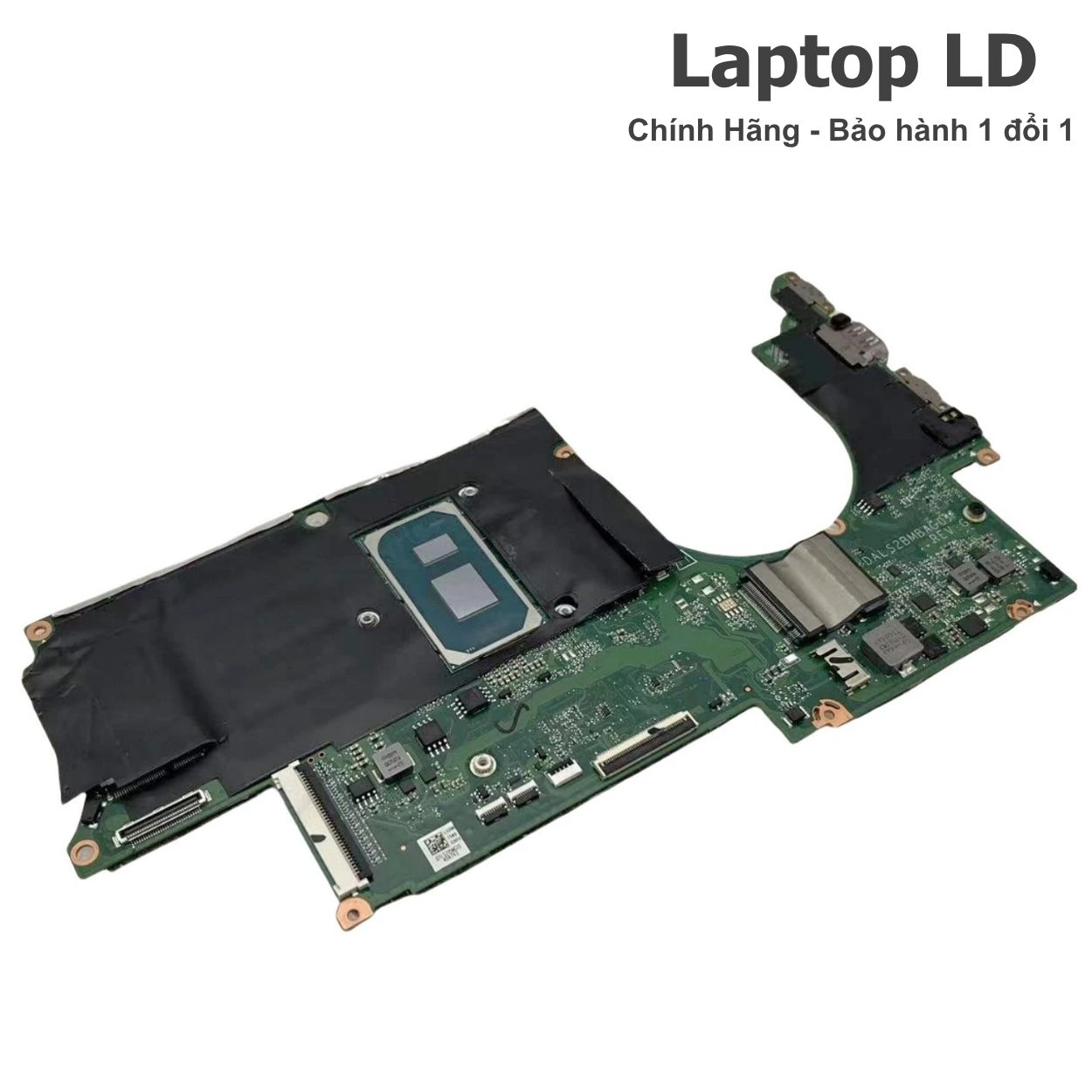

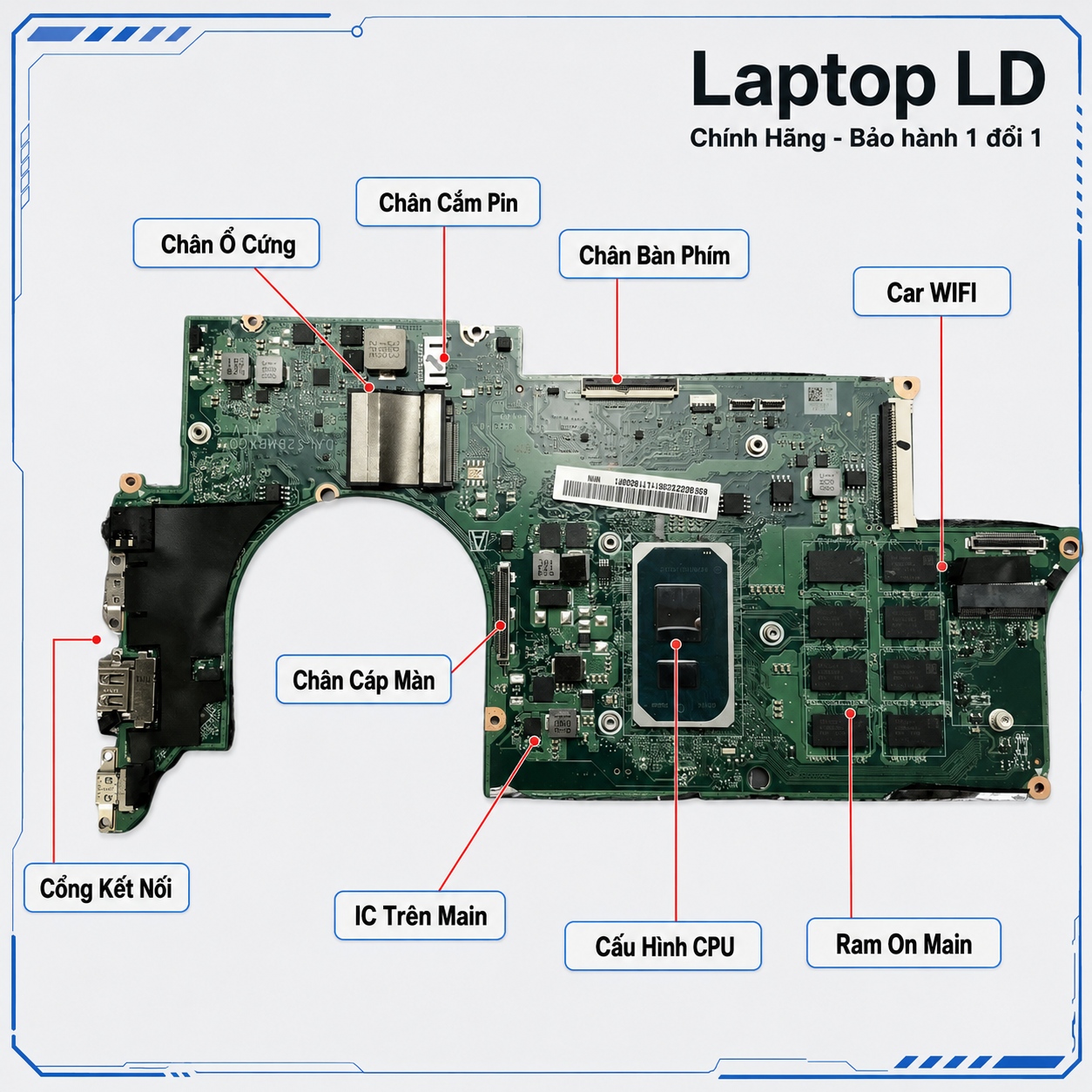

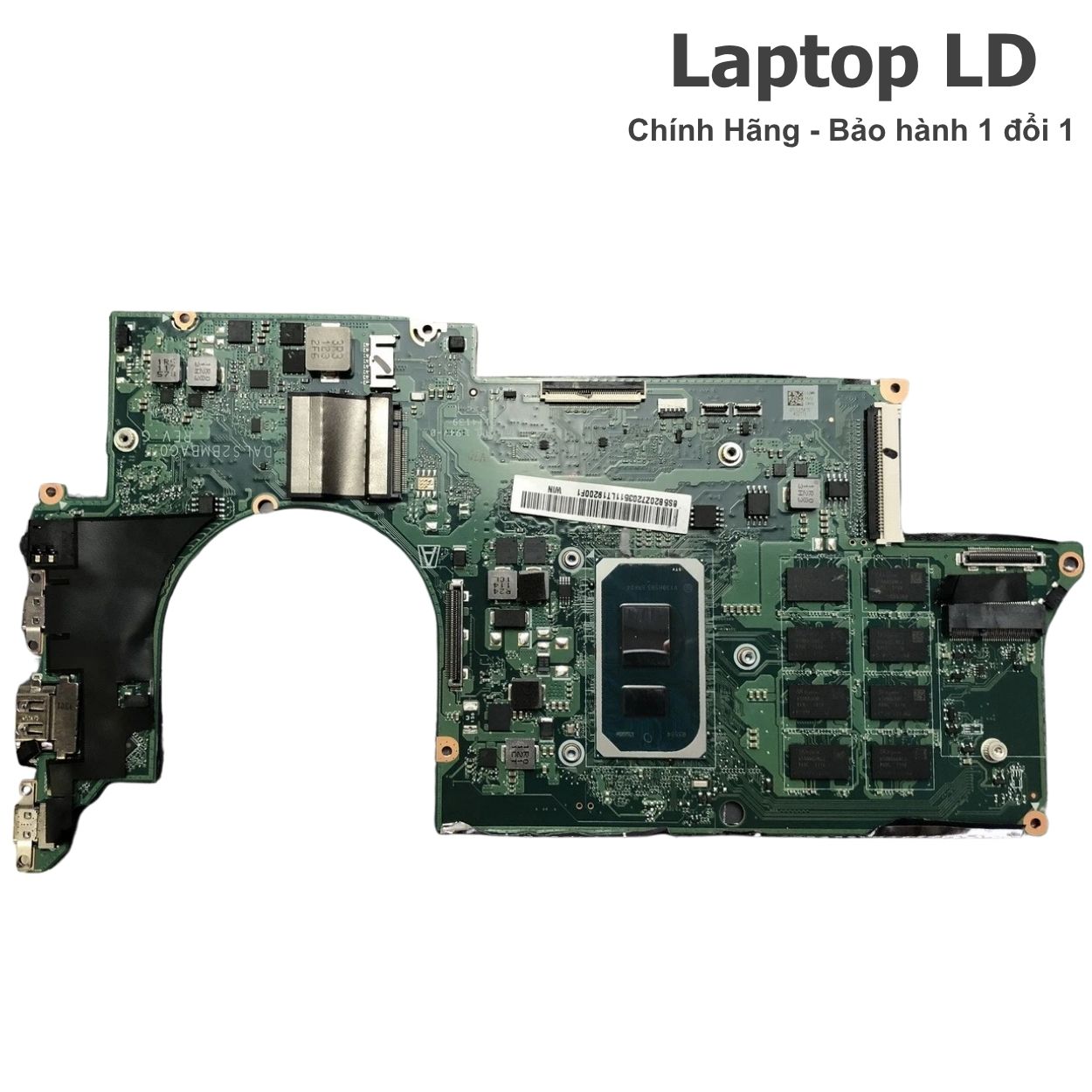

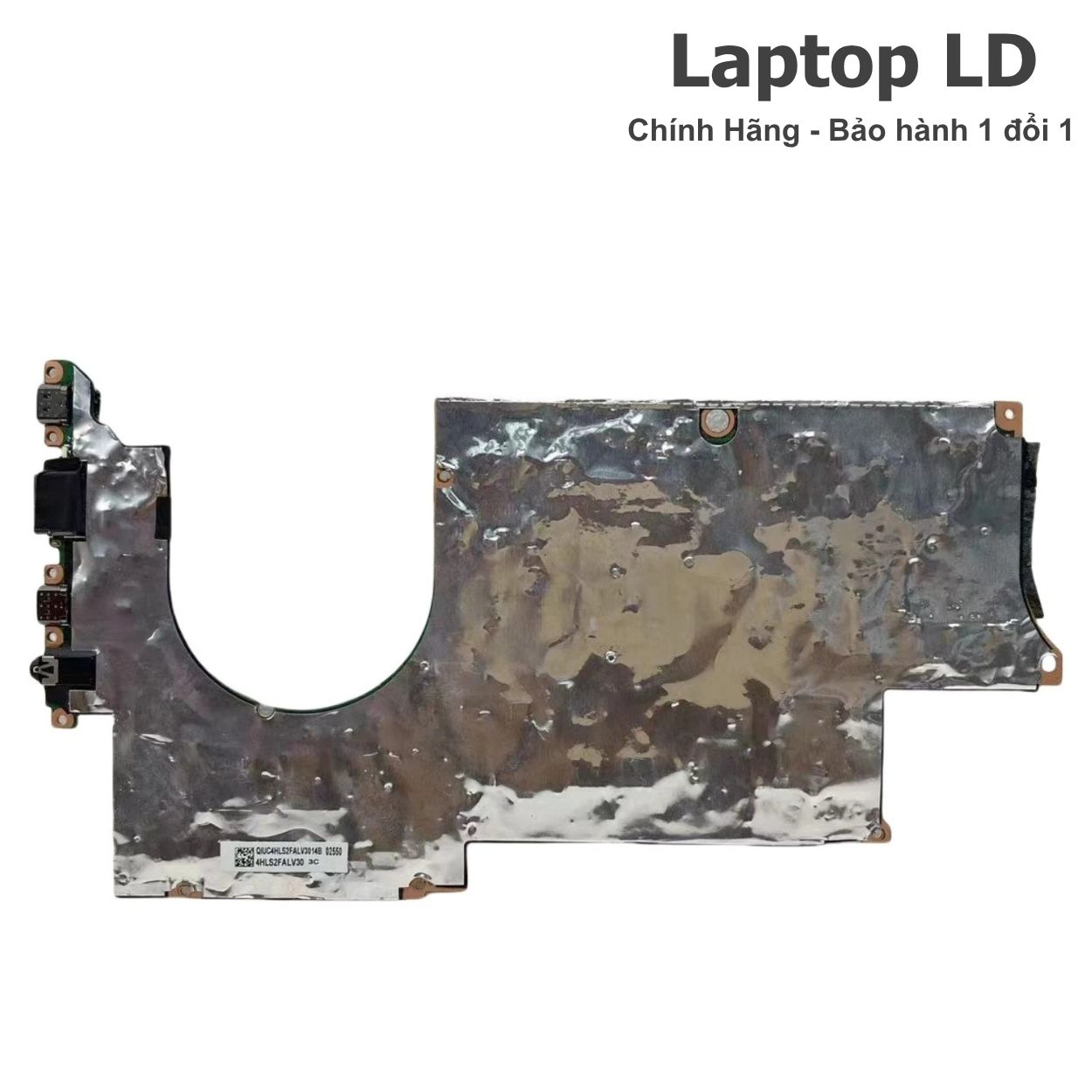

Vị trí linh kiện và ảnh tổng thể main Lenovo Yoga Slim 7-14ITL05 i5-1135G7 DALS2BMBAG0
Ảnh vị trí linh kiện giúp nhận biết CPU i5-1135G7, cụm RAM DDR4 hàn, khe SSD M.2 2280, card Wi-Fi M.2, mạch sạc USB-C Power Delivery, hai cổng Thunderbolt 4, HDMI 1.4b, đầu cáp màn hình, pin, quạt, bàn phím, touchpad và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Mã DALS2BMBAG0 có thể gặp trên nhiều biến thể RAM onboard. Để báo đúng bản i5-1135G7 và tránh nhầm Yoga Slim 7 14IIL05, Yoga Slim 7 14ARE05, Yoga 7 14ITL5 hoặc bản i7, khách cần gửi đủ ảnh và mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy có tên Yoga Slim 7-14ITL05 và machine type 82A3.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ mã PCB DALS2BMBAG0 và revision in trên main.
- Ảnh tem FRU/part number còn nguyên trên bo mạch.
- Ảnh khu vực CPU i5-1135G7 và cụm chip RAM onboard để xác định 8GB hay 16GB.
- Ảnh khe SSD M.2 2280, card Wi-Fi và các đầu cáp.
- Ảnh hai cổng Thunderbolt 4, HDMI 1.4b, USB-A, microSD và jack audio.
- Mô tả lỗi thực tế: không nguồn, không sạc, mất USB-C, treo logo, lỗi RAM, không nhận SSD, mất hình hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng CPU i5-1135G7 và đồ họa Intel Iris Xe tích hợp.
- Khóa chính xác dung lượng RAM 8GB hoặc 16GB hàn trên main.
- Tránh nhầm sang bản i7-1165G7, i7-1185G7 hoặc bo mạch khác thế hệ.
- Phân biệt 14ITL05 Intel Gen 11 với 14IIL05 Intel Gen 10 và 14ARE05 nền AMD.
- Nhận diện lỗi nằm ở main, sạc USB-C, pin, cáp màn, SSD, card Wi-Fi hay bo I/O.
- Rút ngắn thời gian kiểm tra khi mang máy tới cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Giá main
Giá main Lenovo Yoga Slim 7-14ITL05 i5-1135G7 DALS2BMBAG0 được báo theo đúng dung lượng RAM onboard, FRU, revision PCB, tình trạng bo mạch và gói bảo hành. Main tích hợp CPU và RAM nên bản 8GB, 16GB hoặc khác FRU có thể có mức giá khác nhau.
Công lắp
Khi thay tại Laptop LD, máy được tháo lắp theo cấu trúc thân nhôm mỏng, kiểm tra pin 60.7Wh, cụm tản nhiệt, quạt, SSD, card Wi-Fi, màn hình, loa, bàn phím, touchpad và các cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ xử lý nhanh khi có sẵn đúng main. Máy vào nước, cháy cổng USB-C, chập nguồn nhiều tầng, lỗi RAM hàn hoặc từng sửa nhiều lần cần thêm thời gian kiểm tra.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Yoga Slim 7-14ITL05 type 82A3, CPU i5-1135G7 và board DALS2BMBAG0.
- Kiểm tra tem FRU, revision PCB và dung lượng RAM onboard trước khi lắp.
- Test nguồn, sạc USB-C 65W, hai cổng Thunderbolt 4, HDMI, USB-A, microSD, audio, RAM, SSD, Wi-Fi, Bluetooth, camera, bàn phím, touchpad và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Yoga Slim 7-14ITL05 i5-1135G7 DALS2BMBAG0 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo Yoga Slim 7-14ITL05.
- Machine type 82A3.
- CPU Intel Core i5-1135G7 onboard.
- Board number DALS2BMBAG0.
- Đồ họa Intel Iris Xe tích hợp, không có GPU rời trên cấu hình đang mô tả.
- RAM DDR4-3200 hàn onboard 8GB hoặc 16GB theo FRU, không có khe RAM rời.
- Một ổ M.2 2280 PCIe NVMe theo cấu hình hãng.
- Hai Thunderbolt 4, hai USB-A, HDMI 1.4b, microSD và audio 3.5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm Yoga Slim 7-14ITL05 với Yoga Slim 7-14IIL05 dùng CPU Intel Gen 10.
- Không nhầm với Yoga Slim 7-14ARE05 nền AMD.
- Không nhầm với Yoga 7-14ITL5 dạng xoay gập 2 trong 1.
- Không nhầm i5-1135G7 với i7-1165G7 hoặc i7-1185G7.
- Không đặt theo mã DALS2BMBAG0 khi chưa kiểm dung lượng RAM và FRU.
- Không giả định bản 8GB có thể nâng lên 16GB vì RAM được hàn trực tiếp.
- Không chọn theo hình dáng main hoặc tên Yoga Slim 7 chung chung.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Board number | DALS2BMBAG0. | Nhầm sang main dòng 14IIL05, 14ARE05 hoặc Yoga 7 14ITL5. |
| FRU / revision | Phải đối chiếu tem FRU và revision trên bo mạch thực tế. | Cùng mã nền nhưng khác RAM, revision hoặc cấu hình linh kiện. |
| Machine type | Yoga Slim 7-14ITL05, type 82A3. | Đặt theo tên Yoga Slim 7 nhưng không kiểm type máy. |
| CPU | Intel Core i5-1135G7, 4 nhân 8 luồng, tối đa 4.2GHz, 8MB cache. | Nhầm sang main i7 hoặc bo mạch Intel thế hệ khác. |
| GPU | Intel Iris Xe Graphics tích hợp, 80 EU, tối đa 1.30GHz. | Ghi nhầm có GPU rời hoặc nhầm Intel UHD của cấu hình bộ nhớ không phù hợp. |
| RAM | DDR4-3200 onboard 8GB hoặc 16GB theo FRU, dual-channel, không có khe RAM. | Tưởng có thể chuyển thanh RAM hoặc nâng cấp SO-DIMM. |
| SSD | Một ổ M.2 2280 PCIe NVMe; cấu hình hãng hỗ trợ PCIe 3.0 x4 hoặc 4.0 x4. | Nhầm sang máy có ổ SATA 2.5 inch hoặc chọn sai kích thước SSD. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 2 Thunderbolt 4, HDMI 1.4b, microSD, audio 3.5mm; không Ethernet. | Ghi sai HDMI 2.0, LAN RJ-45 hoặc thiếu cổng Thunderbolt. |
| Sạc | USB-C 65W, Power Delivery 3.0. | Dùng sạc/cáp không đủ công suất làm sạc chậm hoặc không ổn định. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

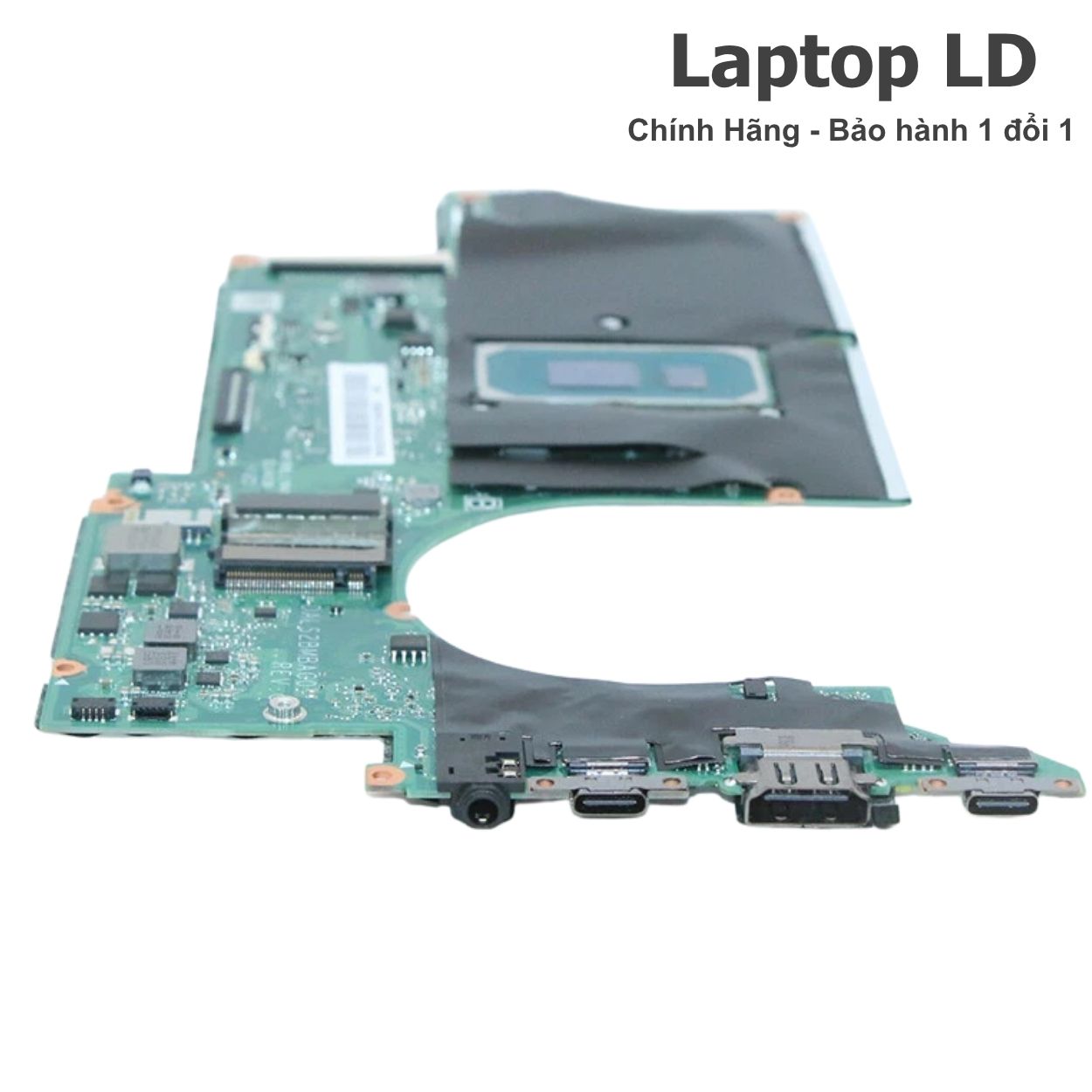

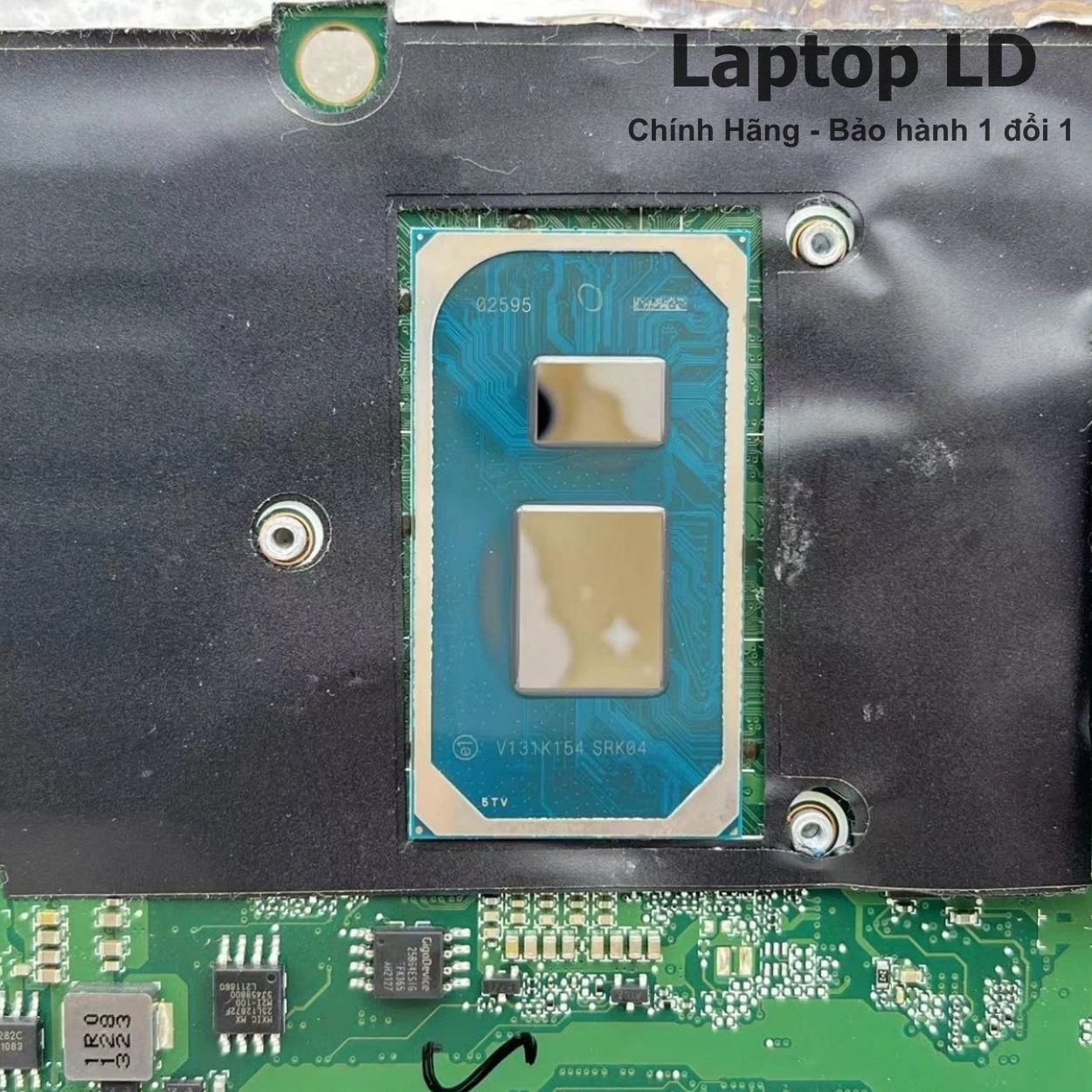

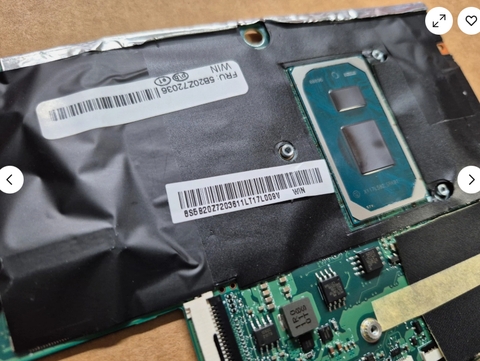

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên main Yoga Slim 7-14ITL05 DALS2BMBAG0
Nhóm ảnh này dùng để đối chiếu đúng CPU i5-1135G7, chip RAM DDR4 onboard, khe SSD M.2 2280, card Wi-Fi, mạch sạc USB-C và bố trí hai cổng Thunderbolt 4, HDMI, USB-A, microSD, audio.
Dấu hiệu nên kiểm tra bo mạch Yoga Slim 7-14ITL05
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy rồi tắt.
- Không nhận sạc USB-C 65W ở một hoặc cả hai cổng Thunderbolt 4.
- Máy báo sạc nhưng pin không tăng hoặc tự tắt khi tải.
- Cổng USB-C nóng, lỏng hoặc chập sau khi dùng hub, dock hay cáp lỗi.
- Không đàm phán đúng Power Delivery hoặc nguồn chờ không ổn định.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc và bo mạch.
Lỗi khởi động, RAM hàn và SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Có thể liên quan RAM DDR4 onboard, nguồn RAM, BIOS hoặc bus bộ nhớ.
- Không nhận SSD M.2 2280 dù ổ đã kiểm tra tốt.
- Máy xanh màn, treo ngẫu nhiên hoặc mất ổ sau sleep.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cổng và ngoại vi
- Màn FHD/UHD chớp, sọc, mất hình hoặc chỉ lên màn ngoài.
- HDMI không xuất hình hoặc Thunderbolt không xuất DisplayPort.
- USB-A Always On không nhận thiết bị hoặc cấp nguồn chập chờn.
- microSD không nhận thẻ dù thẻ đã thử tốt.
- Wi-Fi/Bluetooth, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Máy nóng, quạt bất thường hoặc tự tắt khi chạy tải.
Nên sửa hay thay bo mạch Lenovo Yoga Slim 7-14ITL05?
Dòng máy này dùng CPU và RAM hàn trên bo mạch, sạc qua Thunderbolt 4 và thân máy mỏng. Cần tách rõ lỗi sạc, pin, SSD, màn hình, cáp, card Wi-Fi và main trước khi quyết định.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, USB-A, microSD hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM chưa có dấu hiệu hư hỏng vật lý.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Lỗi hình ảnh liên quan đầu cáp eDP, nguồn panel hoặc tiếp xúc chân cáp.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1135G7 không khởi tạo hoặc chập nguồn lõi.
- RAM onboard lỗi nhiều chip, lỗi bus hoặc không POST kéo dài.
- Chập nặng cả hai cổng Thunderbolt 4, mạch PD và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, sạc, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số đã xác minh của nền máy Yoga Slim 7-14ITL05 i5-1135G7 và đánh dấu rõ các mục cần đối chiếu trên bo mạch thực tế.
| Tên sản phẩm | Main Lenovo Yoga Slim 7-14ITL05 CPU Intel Core i5-1135G7 DALS2BMBAG0 |
|---|---|
| Dòng máy tương thích | Lenovo Yoga Slim 7-14ITL05, machine type 82A3 |
| FRU / Part number | Chưa được cung cấp; bắt buộc đối chiếu tem FRU/part number trên main thực tế trước khi giao hoặc lắp |
| Board number | DALS2BMBAG0; revision PCB cần đối chiếu trực tiếp trên bo mạch |
| CPU | Intel Core i5-1135G7 onboard, 4 nhân 8 luồng, xung nền cấu hình 2.4GHz, Turbo tối đa 4.2GHz, 8MB Intel Smart Cache, FCBGA1449 |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, 80 Execution Units, xung tối đa 1.30GHz; dùng chung bộ nhớ hệ thống |
| RAM hỗ trợ | DDR4-3200 hàn onboard 8GB hoặc 16GB theo FRU, dual-channel, không có khe RAM rời; phải khóa đúng dung lượng main thực tế |
| Ổ cứng hỗ trợ | Một ổ M.2 2280 PCIe NVMe; cấu hình hãng có PCIe 3.0 x4 hoặc PCIe 4.0 x4, dung lượng công bố tới 1TB |
| Cổng/khe trên main | Khe SSD M.2 2280, khe card Wi-Fi M.2, đầu pin, đầu màn hình, đầu bàn phím, đầu touchpad, đầu loa, đầu quạt, đầu camera và đầu bo I/O; vị trí thực tế cần đối chiếu ảnh main |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, trong đó 1 cổng Always On; 2 USB-C Thunderbolt 4 hỗ trợ dữ liệu, Power Delivery 3.0 và DisplayPort 1.4; 1 HDMI 1.4b; 1 microSD; 1 jack audio 3.5mm; không Ethernet onboard |
| Khả năng xuất hình | Hỗ trợ màn trong và tối đa 3 màn ngoài qua HDMI/Thunderbolt; HDMI theo cấu hình máy tối đa 3840x2160@30Hz, Thunderbolt tối đa 5120x2880@60Hz |
| Mạng và kết nối | Wi-Fi 6 802.11ax 2x2 và Bluetooth 5.0 qua card M.2; phần cứng có thể sẵn sàng Bluetooth 5.2 tùy hệ điều hành |
| Pin / sạc | Pin tích hợp 60.7Wh; sạc USB-C 65W hỗ trợ Power Delivery 3.0, đầu vào 100-240V 50-60Hz |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp sạc, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc USB-C 65W chuẩn, kiểm từng cổng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một cổng USB-C nhận sạc | Hỏng chân cổng, linh kiện bảo vệ, controller PD hoặc đường tín hiệu. | Đổi cáp/sạc, thử từng cổng, kiểm VBUS/CC và quá trình đàm phán PD. |
| Báo sạc nhưng pin không tăng | Sạc/cáp thiếu công suất, pin yếu, mạch PD hoặc nguồn hệ thống bất ổn. | Dùng sạc chuẩn, đọc công suất nhận, kiểm pin và theo dõi dòng vào khi tải. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, kiểm nguồn RAM/CPU và theo dõi trình tự khởi động. |
| Không nhận SSD M.2 2280 | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket, kiểm chân tiếp xúc và nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử xuất HDMI/Thunderbolt, kiểm đèn nền, nguồn panel, cáp màn và tín hiệu khởi tạo. |
| HDMI hoặc Thunderbolt không xuất hình | Cổng, linh kiện bảo vệ, controller, driver, BIOS hoặc đường DisplayPort. | Thử nhiều màn/cáp, kiểm từng cổng và xác nhận nhận thiết bị trong hệ điều hành. |
| Xanh màn hoặc treo khi tải | RAM onboard, nguồn CPU, nhiệt độ, SSD hoặc BIOS. | Kiểm bộ nhớ, SSD, nhiệt độ, quạt, keo tản và độ ổn định nguồn khi chạy tải. |
| Máy vào nước | Oxy hóa mạch PD, USB-C, bo I/O, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 65W, hai cổng Thunderbolt 4, RAM onboard, SSD, màn hình, HDMI, USB-A, microSD, Wi-Fi và nhiệt độ trước khi lắp.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, USB-C, HDMI, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C 65W, pin, SSD M.2 2280, RAM onboard, BIOS, màn hình, bo I/O và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Yoga Slim 7-14ITL05 type 82A3, CPU i5-1135G7, board DALS2BMBAG0, dung lượng RAM, FRU và revision.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành trước khi thực hiện.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản nhiệt đúng thứ tự, vệ sinh và tra keo, lắp main, kiểm cáp mỏng, chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng sạc USB-C 65W, cáp chuẩn cùng dock phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Yoga Slim 7-14ITL05 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc hoặc dock không phù hợp, cong vỡ cổng USB-C hay tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main Yoga Slim 7 có CPU, RAM hàn và các cổng USB-C mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng và hộp cứng chống cong bo khi vận chuyển.
Câu hỏi thường gặp
Main DALS2BMBAG0 dùng cho model nào?
Bo mạch đang mô tả dùng cho Lenovo Yoga Slim 7-14ITL05 type 82A3. Vẫn cần đối chiếu tem FRU, revision và dung lượng RAM trước khi thay.
CPU i5-1135G7 có bao nhiêu nhân và luồng?
Intel Core i5-1135G7 có 4 nhân, 8 luồng, Turbo tối đa 4.2GHz và 8MB Intel Smart Cache.
Main này có VGA rời không?
Cấu hình đang mô tả dùng Intel Iris Xe Graphics tích hợp, không có GPU rời. Cần xem ảnh main thực tế để loại trừ bo mạch khác cấu hình.
RAM có nâng cấp được không?
Không nâng cấp bằng thanh SO-DIMM. Dòng này dùng RAM DDR4-3200 hàn trực tiếp 8GB hoặc 16GB tùy main, vì vậy phải chọn đúng dung lượng từ đầu.
Yoga Slim 7-14ITL05 dùng SSD nào?
Máy dùng SSD M.2 2280 PCIe NVMe. Lenovo công bố cấu hình một ổ, hỗ trợ PCIe 3.0 x4 hoặc PCIe 4.0 x4 tùy SSD.
Main có HDMI và Thunderbolt không?
Có. Dòng máy có HDMI 1.4b và hai cổng Thunderbolt 4 hỗ trợ dữ liệu, Power Delivery 3.0 và DisplayPort 1.4.
Máy có cổng LAN hoặc khe thẻ nhớ không?
Máy không có Ethernet onboard nhưng có đầu đọc thẻ microSD.
Sạc chuẩn của máy là bao nhiêu watt?
Máy dùng sạc USB-C 65W hỗ trợ Power Delivery 3.0. Nên dùng cáp và củ sạc đạt đúng công suất.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp SSD lỗi, mã hóa hoặc Windows yêu cầu khóa khôi phục cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
