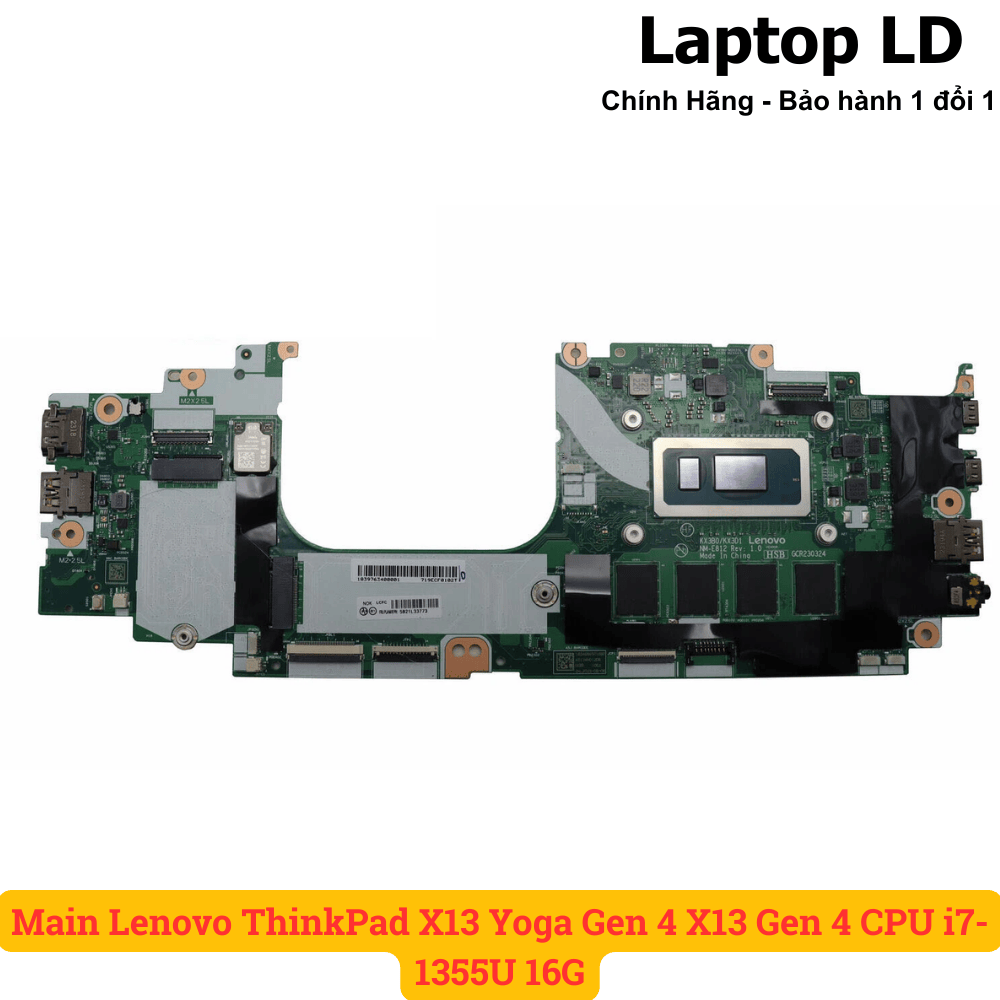

Thay main Lenovo ThinkPad X13 Yoga Gen 4 / X13 Gen 4 i7-1355U NM-E812 đúng mã, test kỹ trước khi giao
Nếu Lenovo ThinkPad X13 Yoga Gen 4 hoặc ThinkPad X13 Gen 4 bị không lên nguồn, không nhận sạc USB-C, treo logo ThinkPad, không nhận SSD M.2, mất cảm ứng, mất bút garaged pen, mất Thunderbolt 4, không xuất hình HDMI, lỗi Wi-Fi/WWAN, lỗi xoay gập 360 độ hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Lenovo ThinkPad X13 Yoga Gen 4 / X13 Gen 4 CPU Intel Core i7-1355U mã NM-E812.
Bo mạch được đối chiếu theo đúng dòng ThinkPad X13 Yoga Gen 4 / ThinkPad X13 Gen 4 Intel Intel, CPU Intel Core i7-1355U, mã board NM-E812, GPU Intel Iris Xe Graphics, RAM LPDDR5 onboard, SSD M.2 2280 NVMe, cụm cổng Thunderbolt 4/USB-A/HDMI và mạch sạc USB-C trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã board NM-E812, tem FRU/PN Lenovo và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng bo mạch cho ThinkPad X13 Yoga Gen 4, hạn chế nhầm sang ThinkPad X13 Gen 4 thường, X13 Yoga Gen 1 hoặc X13 Yoga Gen 3.
- ThinkPad X13 Yoga Gen 4
- ThinkPad X13 Gen 4
- NM-E812
- i7-1355U
- Intel Iris Xe
- LPDDR5 onboard
- M.2 2280 PCIe 4.0
- 2 Thunderbolt 4
- USB-C 65W
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
ThinkPad X13 Yoga Gen 4 có nhiều bản CPU i5/i7, RAM 8GB/16GB/32GB, WWAN hoặc không WWAN. Gửi đủ ảnh giúp xác định đúng main NM-E812, đúng dung lượng RAM onboard, đúng cảm ứng/bút và đúng cụm cổng Thunderbolt 4.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc machine type 20W8/20W9 nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã board NM-E812, tem FRU/PN Lenovo và mã in trên PCB.
- Ảnh khu vực CPU Intel Core i7-1355U, RAM LPDDR5 onboard, khe SSD M.2 2280, khe WWAN, BIOS và cụm cổng USB-C/HDMI.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo, không nhận SSD, mất cảm ứng, mất bút, lỗi xoay gập, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm bản X13 thường hoặc Gen khác.
- Biết trước nên sửa vùng sạc USB-C, BIOS, SSD, cảm ứng, bút hay thay cả bo mạch.
- Đối chiếu đúng RAM onboard, SSD M.2 2280, Thunderbolt 4, WWAN và cáp màn cảm ứng.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkPad X13 Yoga Gen 4 / X13 Gen 4 i7-1355U NM-E812
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Intel Core i7-1355U, RAM LPDDR5 onboard, SSD M.2 2280, khe WWAN, BIOS, IC sạc USB-C, cổng Thunderbolt 4, HDMI, cảm ứng và bút garaged pen.

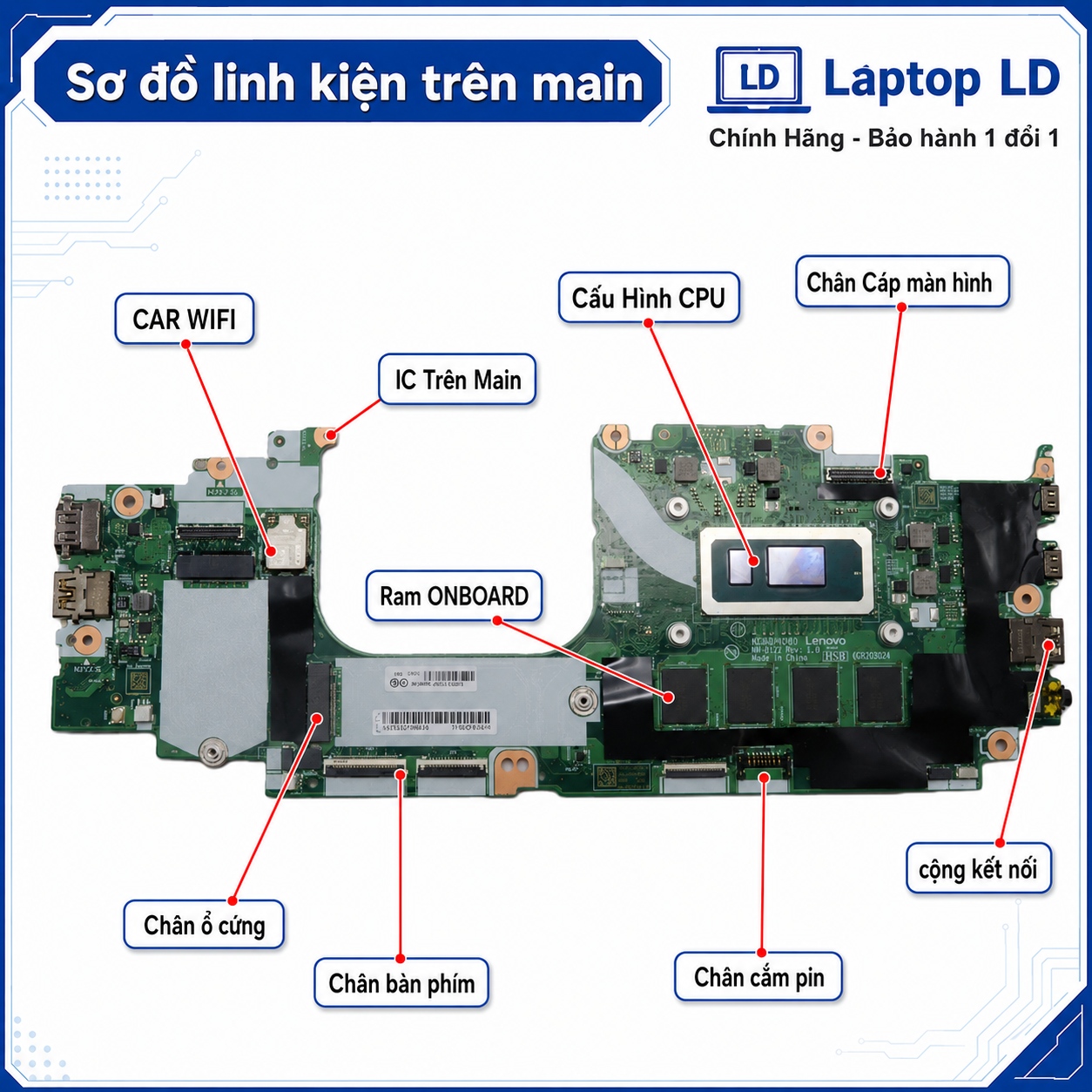

Vị trí CPU Intel Core i7-1355U, RAM onboard, SSD M.2 và cụm cổng trên main ThinkPad X13 Yoga Gen 4

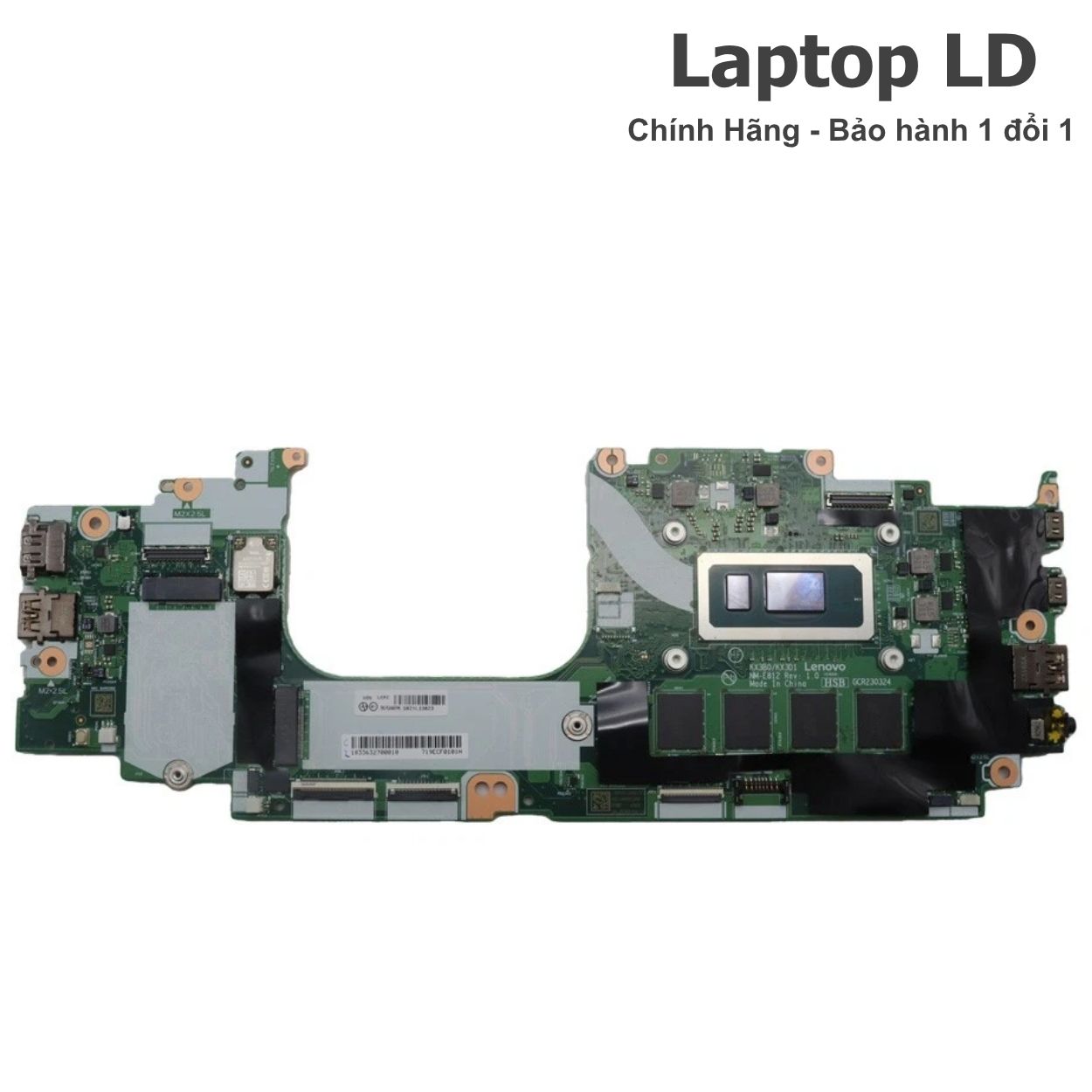

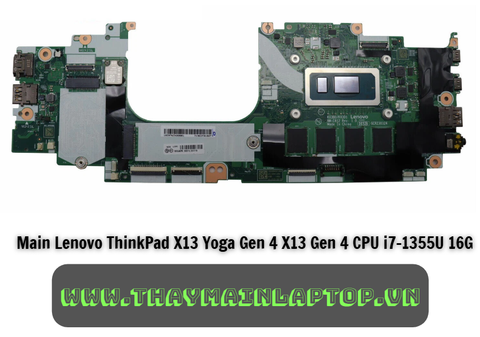

Mặt trước main Lenovo ThinkPad X13 Yoga Gen 4 NM-E812 – đối chiếu CPU, RAM, SSD và cổng

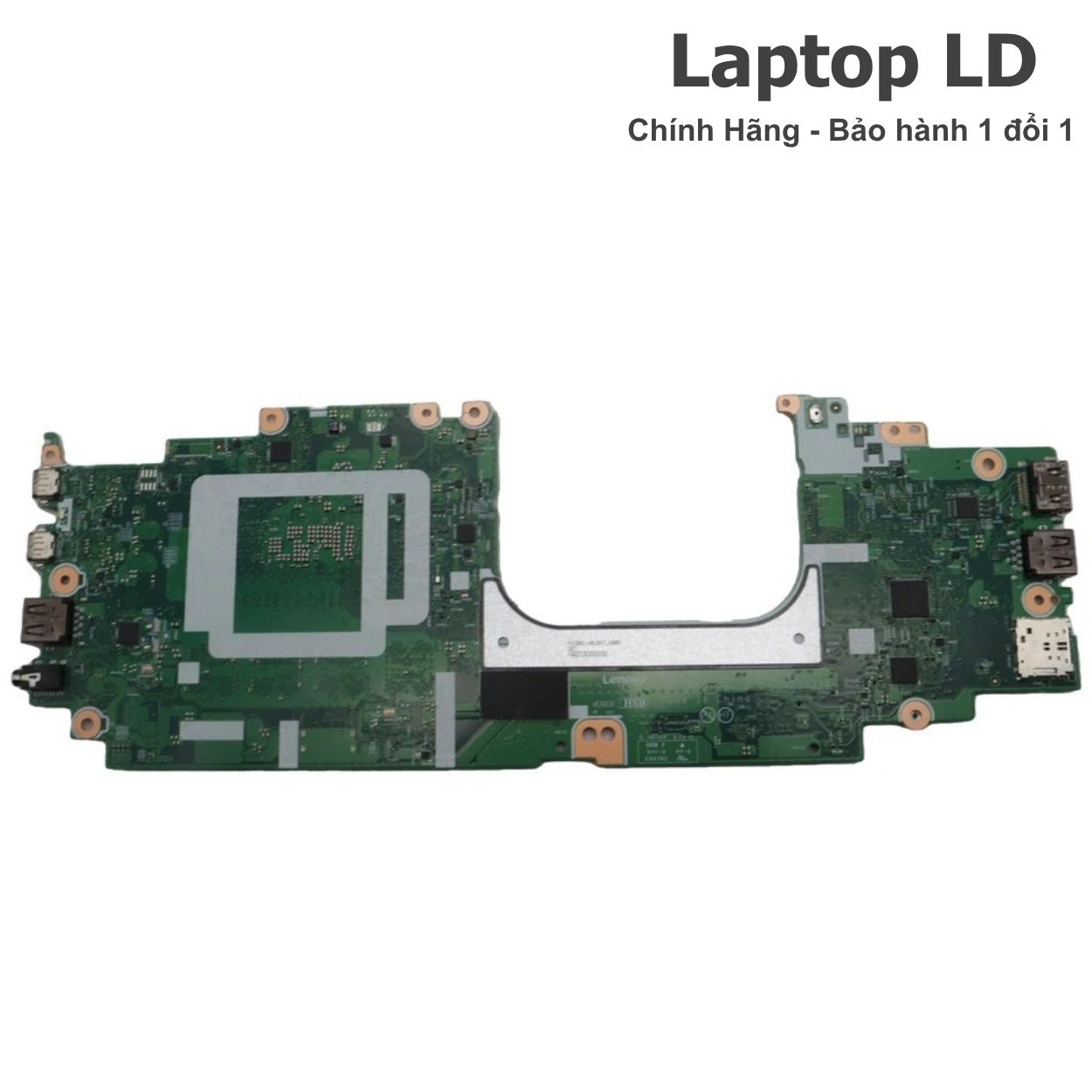

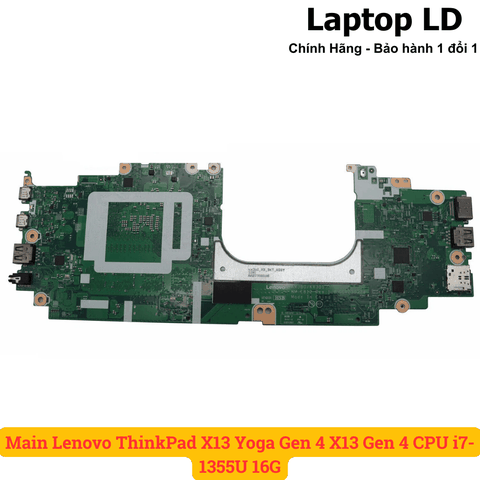

Mặt sau main ThinkPad X13 Yoga Gen 4 – kiểm tra tem FRU, điểm tiếp xúc và tình trạng oxy hóa
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model, mã NM-E812, CPU Intel Core i7-1355U, dung lượng RAM onboard, tình trạng bo mạch và gói bảo hành. Với main ThinkPad Yoga xoay gập, tồn kho có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, màn cảm ứng, pin, sạc, cáp xoay, bút, bàn phím, touchpad, cảm ứng, bút hoặc vân tay, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, RAM onboard, SSD M.2, cảm ứng, bút, hình ảnh, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad, cảm ứng, bút, vân tay, HDMI, USB-A, Thunderbolt 4 và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Lenovo ThinkPad X13 Yoga Gen 4 / X13 Gen 4 i7-1355U NM-E812 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkPad X13 Yoga Gen 4 Intel, máy 2-in-1 xoay gập cảm ứng, có khe bút garaged pen tùy cấu hình.
- Lenovo ThinkPad X13 Gen 4 Intel bản thường dùng chung nền main NM-E812 theo nguồn linh kiện.
- Cấu hình dùng CPU Intel Core i7-1355U onboard.
- GPU Intel Iris Xe Graphics tích hợp, không có VGA rời.
- RAM LPDDR5-4800 hàn onboard 16GB hoặc 32GB theo cấu hình main, không có khe RAM rời.
- Ổ cứng dùng 1 khe M.2 2280 PCIe 4.0 x4 NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm ThinkPad X13 Yoga Gen 4 với X13 Yoga Gen 2/Gen 3 hoặc ThinkPad X13 Gen 5.
- Không nhầm bản i7-1355U với i5-1335U, i7-1365U hoặc i7-1370P.
- Không ghi RAM rời, RAM DDR4 hoặc nâng RAM bằng khe cắm vì dòng này dùng RAM hàn onboard.
- Không đặt main chỉ theo tên máy; cần đối chiếu mã NM-E812, dung lượng RAM, FRU, layout cổng, WWAN/SIM và cáp màn thực tế.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | Intel Core i7-1355U, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, P-core 1.7–5.0GHz, E-core 1.2–3.7GHz, cache 12MB. | Nhầm sang i5-1335U, i7-1365U hoặc i7-1370P. |
| Mã main | NM-E812, dùng cho ThinkPad X13 Gen 4 và X13 Yoga Gen 4 theo nguồn linh kiện. | Nhầm main X13 Gen 5 NM-F821 hoặc X13 Yoga Gen 2 mã 203015-1. |
| GPU | Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống. | Ghi nhầm VGA rời NVIDIA/AMD hoặc Intel UHD do thiếu điều kiện dual-channel. |
| RAM | LPDDR5-4800 onboard 16GB hoặc 32GB, hàn trên bo mạch, không có khe RAM rời. | Tưởng nâng RAM được hoặc đặt sai dung lượng RAM hàn. |
| Ổ cứng | 1 khe M.2 2280 PCIe 4.0 x4 NVMe, hỗ trợ SSD Opal 2.0. | Nhầm SSD M.2 2242, SATA hoặc tưởng có 2 khe SSD. |
| Cổng ngoài | 2 Thunderbolt 4 / USB4 40Gbps, 2 USB-A 3.2 Gen 1, HDMI, jack tai nghe/mic 3.5mm, khe Nano-SIM và Smart Card tùy cấu hình. | Ghi thiếu Thunderbolt 4 hoặc ghi có LAN RJ-45 onboard. |
| Màn hình | X13 Yoga Gen 4: 13.3 inch cảm ứng 16:10 WUXGA/WQXGA; X13 Gen 4: 13.3 inch WUXGA/OLED tùy cấu hình. | Nhầm bản Yoga xoay gập với bản X13 thường, sai cáp màn/cảm ứng/bút. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

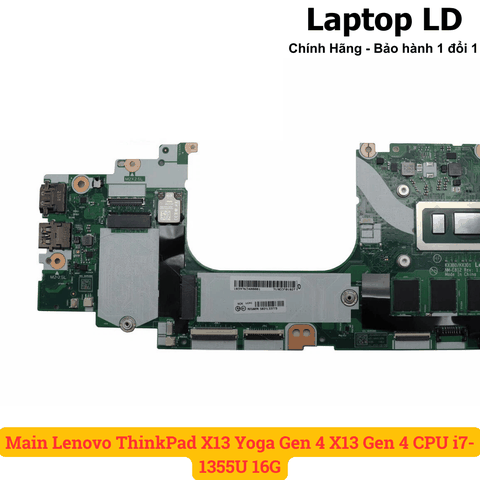

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main ThinkPad X13 Yoga Gen 4
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Intel Core i7-1355U, RAM LPDDR5 onboard, SSD M.2 2280, Thunderbolt 4, HDMI, USB-A và khu vực cảm ứng/bút.

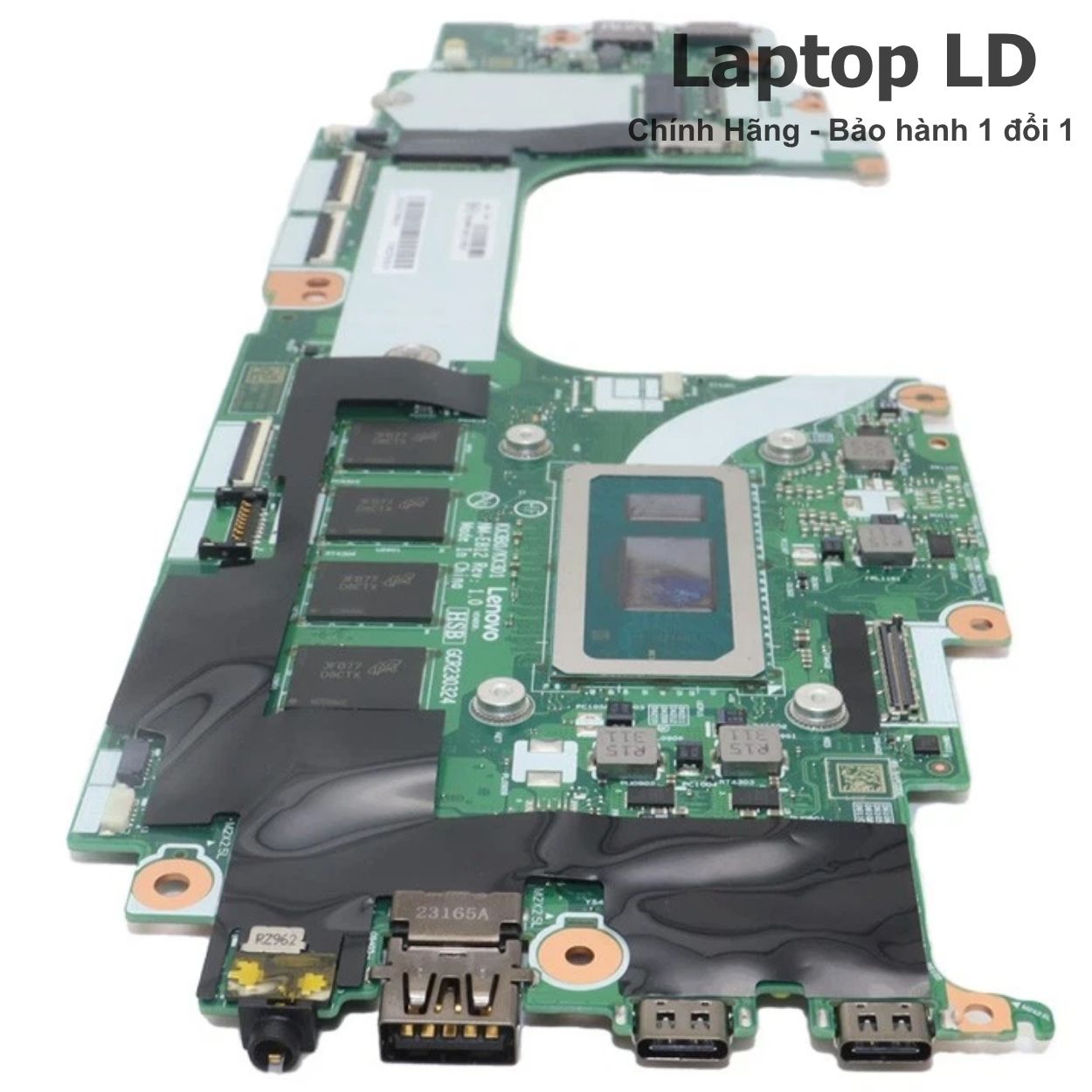

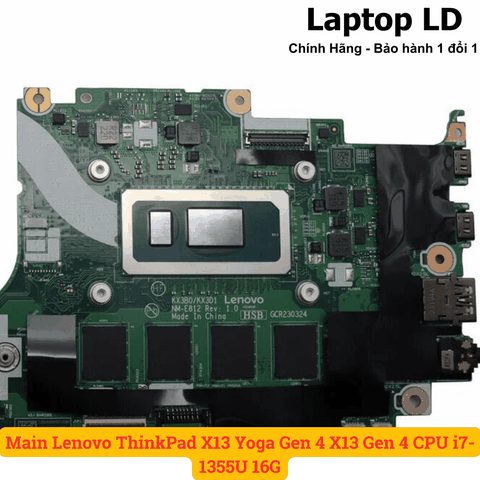

CPU Intel Core i7-1355U và RAM LPDDR5 onboard trên main ThinkPad X13 Yoga Gen 4

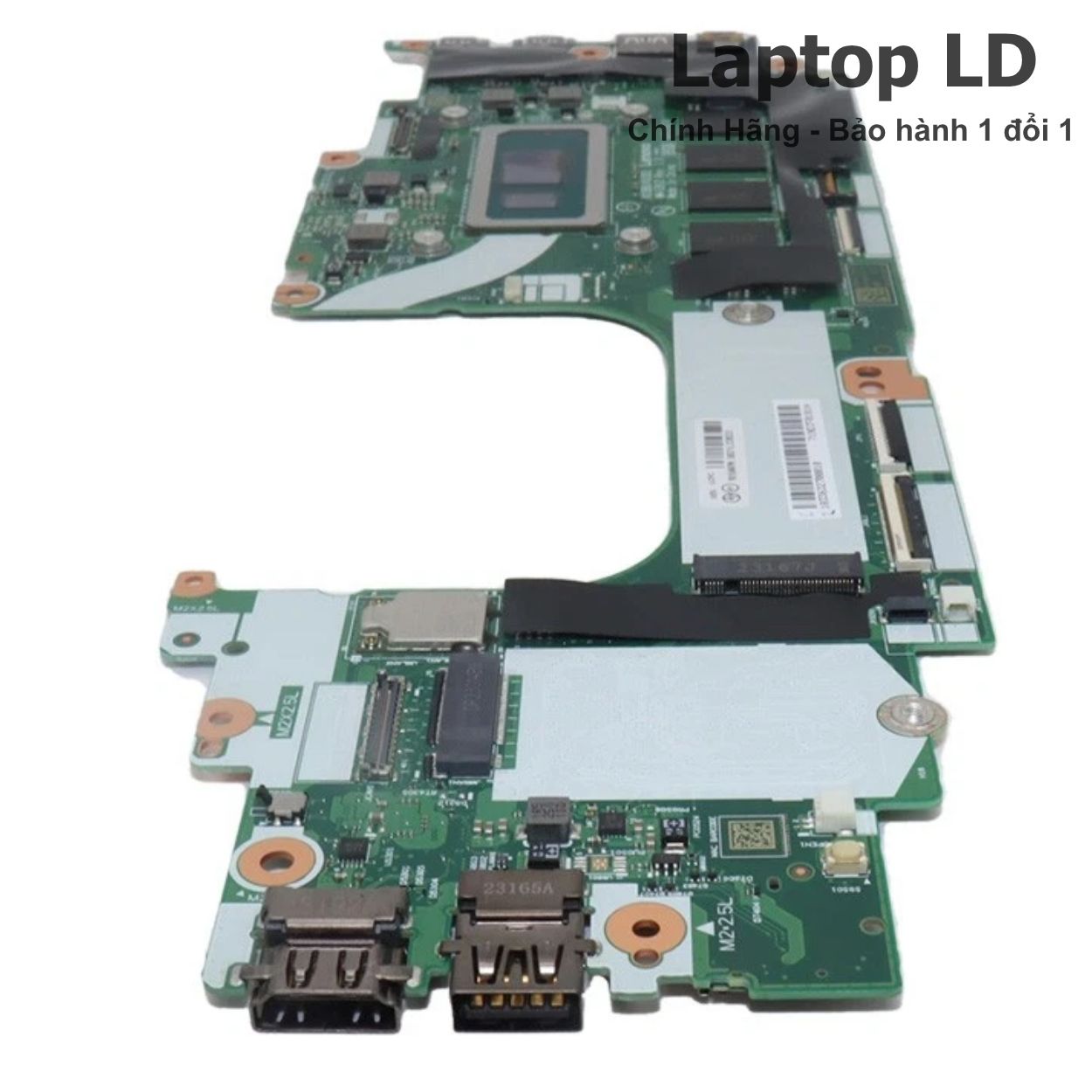

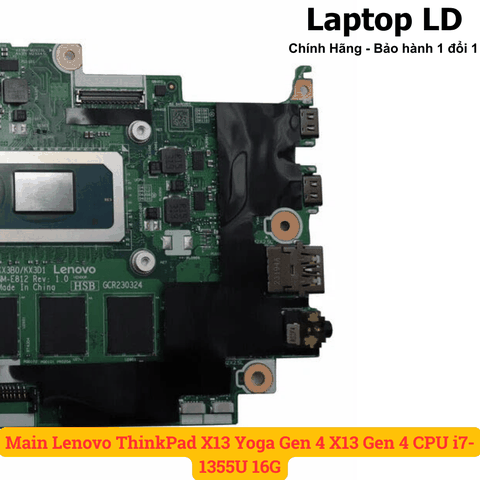

Cổng USB-A trên main ThinkPad X13 Yoga Gen 4
Dấu hiệu nên kiểm tra bo mạch ThinkPad X13 Yoga Gen 4
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc USB-C không nhận hoặc chỉ nhận một cổng Thunderbolt 4.
- Pin 52.8Wh không nạp, báo pin ảo hoặc máy tắt khi rút sạc.
- Máy tự tắt khi xuất màn hình ngoài hoặc dùng dock USB-C.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 NVMe dù SSD đã test tốt.
- Lỗi RAM LPDDR5 onboard gây không POST, treo hoặc xanh màn.
- Máy có nguồn nhưng màn cảm ứng không lên hoặc không xuất hình HDMI.
Lỗi Yoga, cảm ứng và ngoại vi
- Mất cảm ứng, bút không sạc/không nhận hoặc lỗi xoay gập 360 độ.
- Thunderbolt 4 không nhận dock, không xuất hình hoặc không nhận sạc PD.
- Wi-Fi, WWAN, smart card, vân tay, camera IR hoặc bàn phím hoạt động chập chờn.
- Máy từng vào nước, oxy hóa vùng Type-C/HDMI hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch ThinkPad X13 Yoga Gen 4?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD M.2 NVMe, RAM LPDDR5, BIOS, màn cảm ứng, cáp xoay, bút, HDMI, Thunderbolt 4, USB-A, Wi-Fi, WWAN, camera, bàn phím, touchpad, cảm ứng, bút và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng Thunderbolt 4, HDMI, USB-A, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS/EC có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi sạc USB-C nhẹ, chưa cháy lan sang CPU, RAM, SSD hoặc nguồn chính.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Intel Core i7-1355U, RAM LPDDR5 onboard hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng Thunderbolt 4, nguồn chờ, nguồn CPU hoặc nguồn RAM.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, cảm ứng, Wi-Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main Lenovo ThinkPad X13 Yoga Gen 4 / X13 Gen 4 CPU i7-1355U NM-E812.
| Tên sản phẩm | Main Lenovo ThinkPad X13 Yoga Gen 4 / X13 Gen 4 CPU Intel Core i7-1355U NM-E812 |
|---|---|
| Dòng máy tương thích | Lenovo ThinkPad X13 Yoga Gen 4 Intel / ThinkPad X13 Gen 4 Intel |
| Mã main / Board number | NM-E812 |
| CPU | Intel Core i7-1355U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, P-core 1.7–5.0GHz, E-core 1.2–3.7GHz, cache 12MB. |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống, không phải VGA rời. |
| RAM | LPDDR5-4800 onboard, dung lượng 16GB hoặc 32GB theo cấu hình main, không có khe RAM rời. |
| Ổ cứng | 1 khe M.2 2280 PCIe 4.0 x4 NVMe, hỗ trợ SSD Opal 2.0. |
| Cổng ngoài | 2 Thunderbolt 4 / USB4 40Gbps, 2 USB-A 3.2 Gen 1, 1 HDMI, 1 jack tai nghe/mic 3.5mm, Nano-SIM tùy cấu hình, Smart Card tùy cấu hình. |
| Màn hình | 13.3 inch 16:10; bản X13 Yoga Gen 4 dùng màn cảm ứng WUXGA/WQXGA, bản X13 Gen 4 có WUXGA hoặc OLED tùy cấu hình. |
| Mạng và kết nối | Wi-Fi 6E AX211, Bluetooth 5.1; WWAN 4G/5G tùy cấu hình. |
| Sạc | Sạc USB-C 65W hỗ trợ Power Delivery. |
| Đặc điểm cần lưu ý | Máy doanh nhân mỏng nhẹ, RAM hàn onboard, sạc qua Thunderbolt 4, không có LAN RJ-45 onboard, bản Yoga có cảm ứng/bút/cáp màn khác bản X13 thường. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc USB-C, cáp Type-C, pin, nút nguồn, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc USB-C | Củ sạc, cáp sạc, 2 cổng Thunderbolt 4, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo ThinkPad, khởi động lặp | SSD M.2 NVMe, BIOS, RAM LPDDR5, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Mất cảm ứng hoặc bút | Màn cảm ứng, cáp màn, cáp digitizer, garaged pen, cảm biến xoay, BIOS, nguồn phụ. | Cần phân biệt lỗi màn/cáp/bút với lỗi bo mạch. |
| Máy vào nước | Vùng Thunderbolt 4, HDMI, nguồn chờ, RAM onboard, cáp màn, cảm ứng, camera, touchpad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM LPDDR5, SSD M.2, cảm ứng, bút, hình ảnh, HDMI, Thunderbolt 4, Wi-Fi, Bluetooth và nhiệt độ trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, sạc, SSD, cảm ứng, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc USB-C, pin, SSD, màn cảm ứng, bút, Wi-Fi, WWAN và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, mạch PD, pin, SSD M.2 NVMe, RAM LPDDR5, BIOS, cảm ứng, bút, HDMI, Thunderbolt 4, USB-A, Wi-Fi, vân tay và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model ThinkPad X13 Yoga Gen 4, CPU Core i7-1355U, board NM-E812, RAM LPDDR5 onboard, SSD M.2 2280, layout cổng và tem FRU.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, test nguồn, sạc, SSD, màn hình, cảm ứng, bút, HDMI, Thunderbolt, USB, Wi-Fi, âm thanh, bàn phím, touchpad, cảm ứng, bút, vân tay và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C/dock để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main ThinkPad X13 Yoga Gen 4 NM-E812 chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
NM-E812 là mã gì?
NM-E812 là mã board dùng để đối chiếu main ThinkPad X13 Yoga Gen 4. Khi đặt main cần xem thêm ảnh tem FRU/PN, CPU và dung lượng RAM onboard.
Main này dùng CPU gì?
Main dùng Intel Core i7-1355U onboard, 10 nhân 12 luồng, Turbo tối đa 5.0GHz, cache 12MB.
Máy dùng VGA gì?
Máy dùng Intel Iris Xe Graphics tích hợp, không có VGA rời NVIDIA/AMD.
RAM có nâng cấp được không?
Không. RAM LPDDR5-4800 được hàn onboard trên main, không có khe RAM rời.
Máy dùng SSD loại nào?
Máy dùng 1 khe M.2 2280 SSD PCIe NVMe. Khi lỗi không nhận ổ, cần kiểm SSD, socket M.2, BIOS và nguồn SSD trước khi kết luận hỏng main.
X13 Yoga Gen 4 có Thunderbolt 4 không?
Có. Máy có 2 cổng Thunderbolt 4 / USB4 40Gbps, hỗ trợ dữ liệu, sạc USB-C Power Delivery và xuất hình DisplayPort.
Máy có cổng LAN không?
Không có LAN RJ-45 onboard. Muốn dùng mạng dây cần adapter USB-C to Ethernet.
Mất cảm ứng có chắc phải thay main không?
Chưa chắc. Cần kiểm màn cảm ứng, cáp màn, digitizer, bút, cảm biến xoay, BIOS và nguồn phụ trước khi kết luận lỗi main.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Khách vẫn nên sao lưu trước nếu máy còn truy cập được.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
