Laptop LD • Main Lenovo ThinkPad X13 Yoga Gen 2
Thay main Lenovo ThinkPad X13 Yoga Gen 2 i7-1165G7 203015-1 đúng mã, test kỹ trước khi giao
Nếu Lenovo ThinkPad X13 Yoga Gen 2 bị không lên nguồn, không nhận sạc USB-C, treo logo ThinkPad, không nhận SSD M.2, mất cảm ứng, mất bút garaged pen, mất Thunderbolt 4, không xuất hình HDMI, lỗi Wi-Fi/WWAN, lỗi xoay gập 360 độ hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Lenovo ThinkPad X13 Yoga Gen 2 CPU Intel Core i7-1165G7 mã 203015-1.
Bo mạch được đối chiếu theo đúng dòng ThinkPad X13 Yoga Gen 2 Intel, CPU i7-1165G7, mã board 203015-1, GPU Intel Iris Xe Graphics, RAM LPDDR4x onboard, SSD M.2 2280 NVMe, cụm cổng Thunderbolt 4/USB-A/HDMI và mạch sạc USB-C trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã board 203015-1, tem FRU/PN Lenovo và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng bo mạch cho ThinkPad X13 Yoga Gen 2, hạn chế nhầm sang ThinkPad X13 Gen 2 thường, X13 Yoga Gen 1 hoặc X13 Yoga Gen 3.
- X13 Yoga Gen 2
- 203015-1
- i7-1165G7
- Iris Xe Graphics
- LPDDR4x onboard
- M.2 2280 NVMe
- 2 Thunderbolt 4
- Cảm ứng 360 độ
- Garaged Pen
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
ThinkPad X13 Yoga Gen 2 có nhiều bản CPU i5/i7, RAM 8GB/16GB/32GB, WWAN hoặc không WWAN. Gửi đủ ảnh giúp xác định đúng main 203015-1, đúng dung lượng RAM onboard, đúng cảm ứng/bút và đúng cụm cổng Thunderbolt 4.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc machine type 20W8/20W9 nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã board 203015-1, tem FRU/PN Lenovo và mã in trên PCB.
- Ảnh khu vực CPU i7-1165G7, RAM LPDDR4x onboard, khe SSD M.2 2280, khe WWAN, BIOS và cụm cổng USB-C/HDMI.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo, không nhận SSD, mất cảm ứng, mất bút, lỗi xoay gập, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm bản X13 thường hoặc Gen khác.
- Biết trước nên sửa vùng sạc USB-C, BIOS, SSD, cảm ứng, bút hay thay cả bo mạch.
- Đối chiếu đúng RAM onboard, SSD M.2 2280, Thunderbolt 4, WWAN và cáp màn cảm ứng.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkPad X13 Yoga Gen 2 i7-1165G7 203015-1
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU i7-1165G7, RAM LPDDR4x onboard, SSD M.2 2280, khe WWAN, BIOS, IC sạc USB-C, cổng Thunderbolt 4, HDMI, cảm ứng và bút garaged pen.

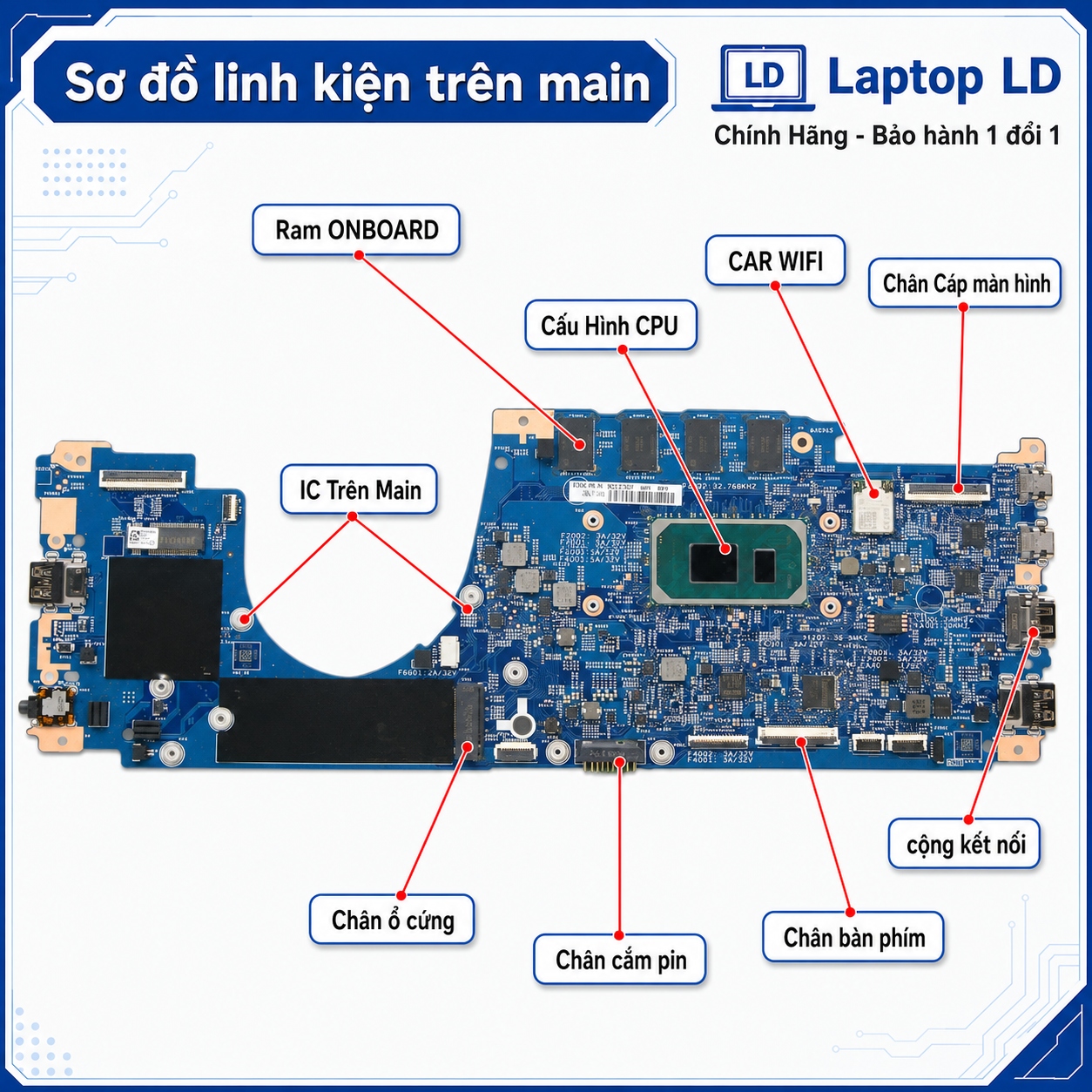

Vị trí CPU i7-1165G7, RAM onboard, SSD M.2 và cụm cổng trên main ThinkPad X13 Yoga Gen 2

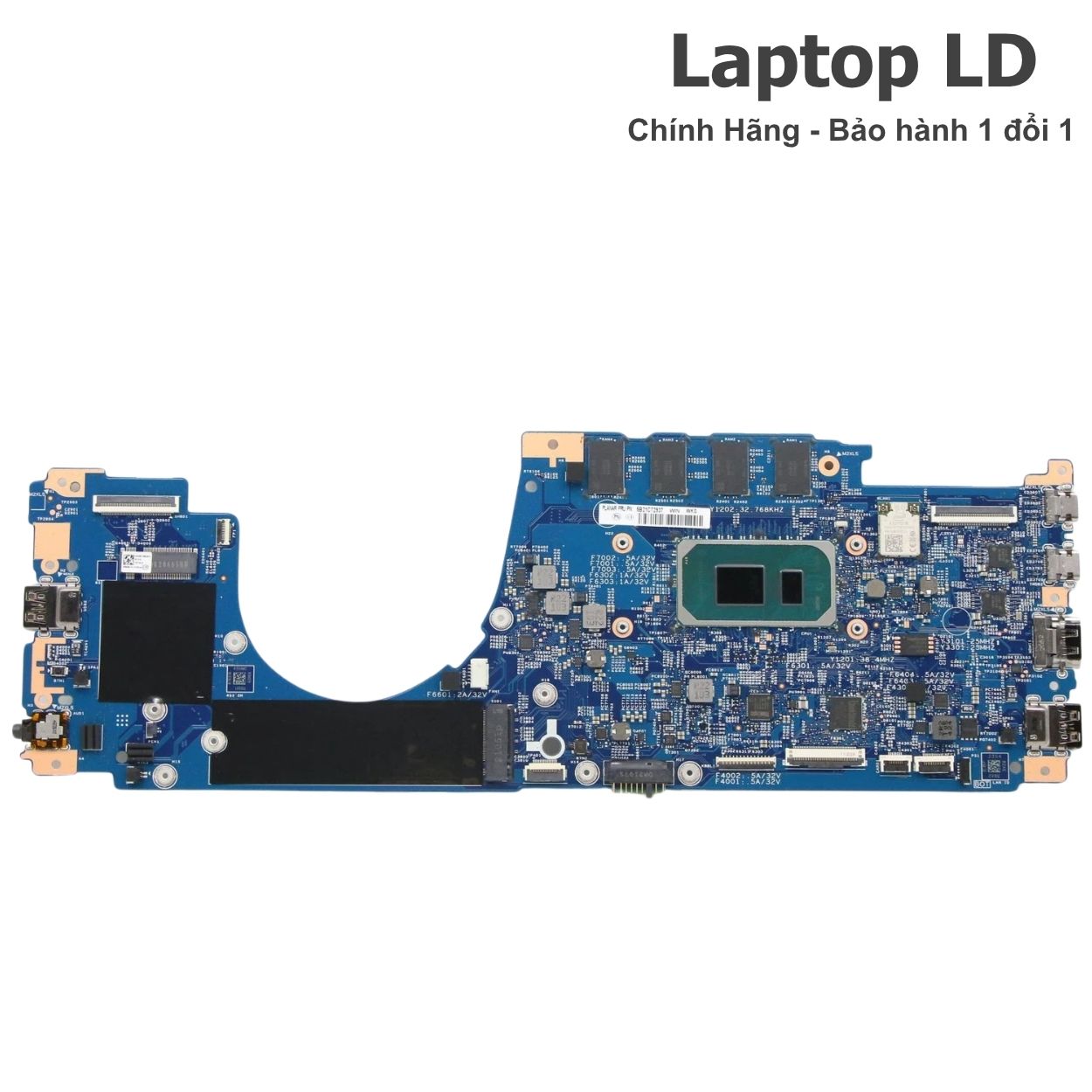

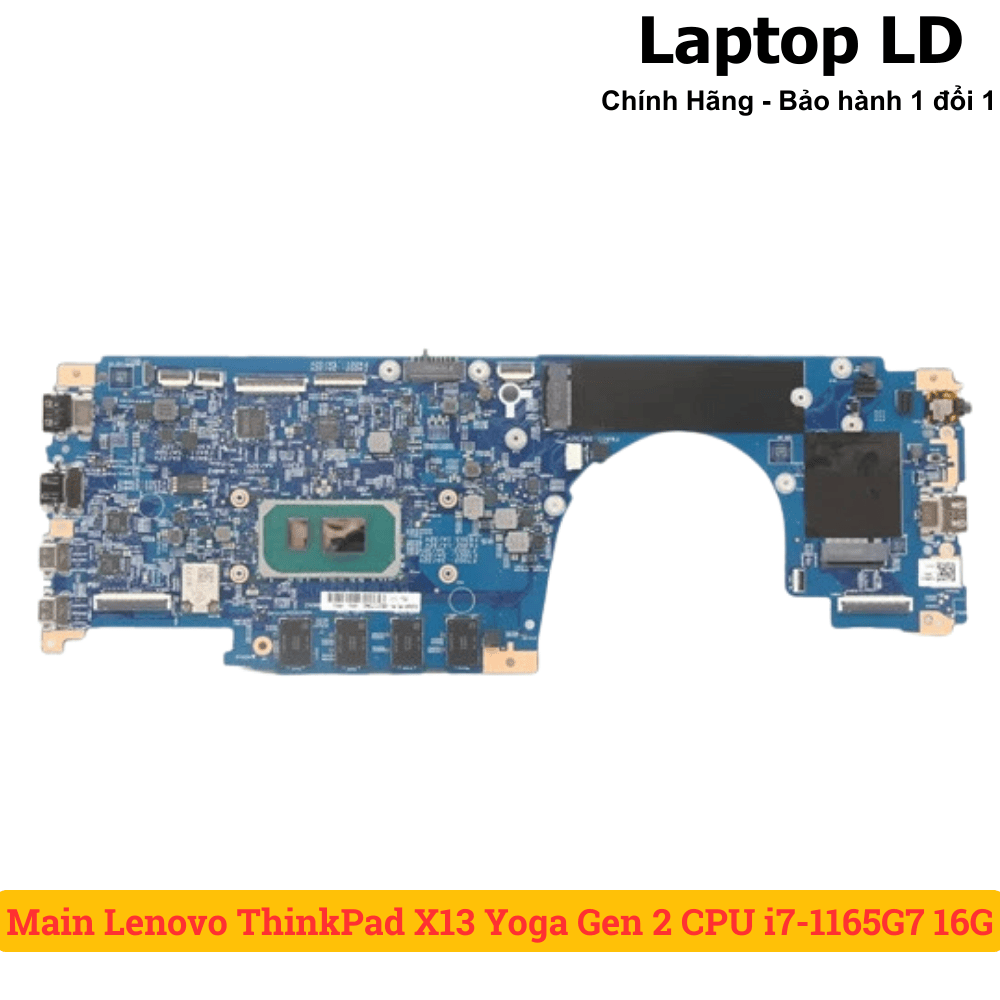

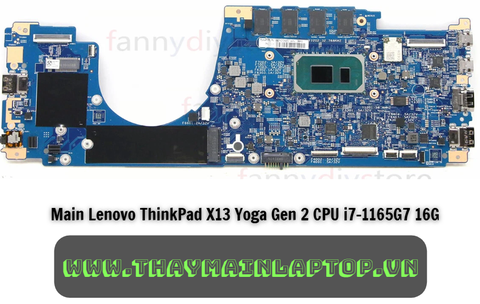

Mặt trước main Lenovo ThinkPad X13 Yoga Gen 2 203015-1 – đối chiếu CPU, RAM, SSD và cổng

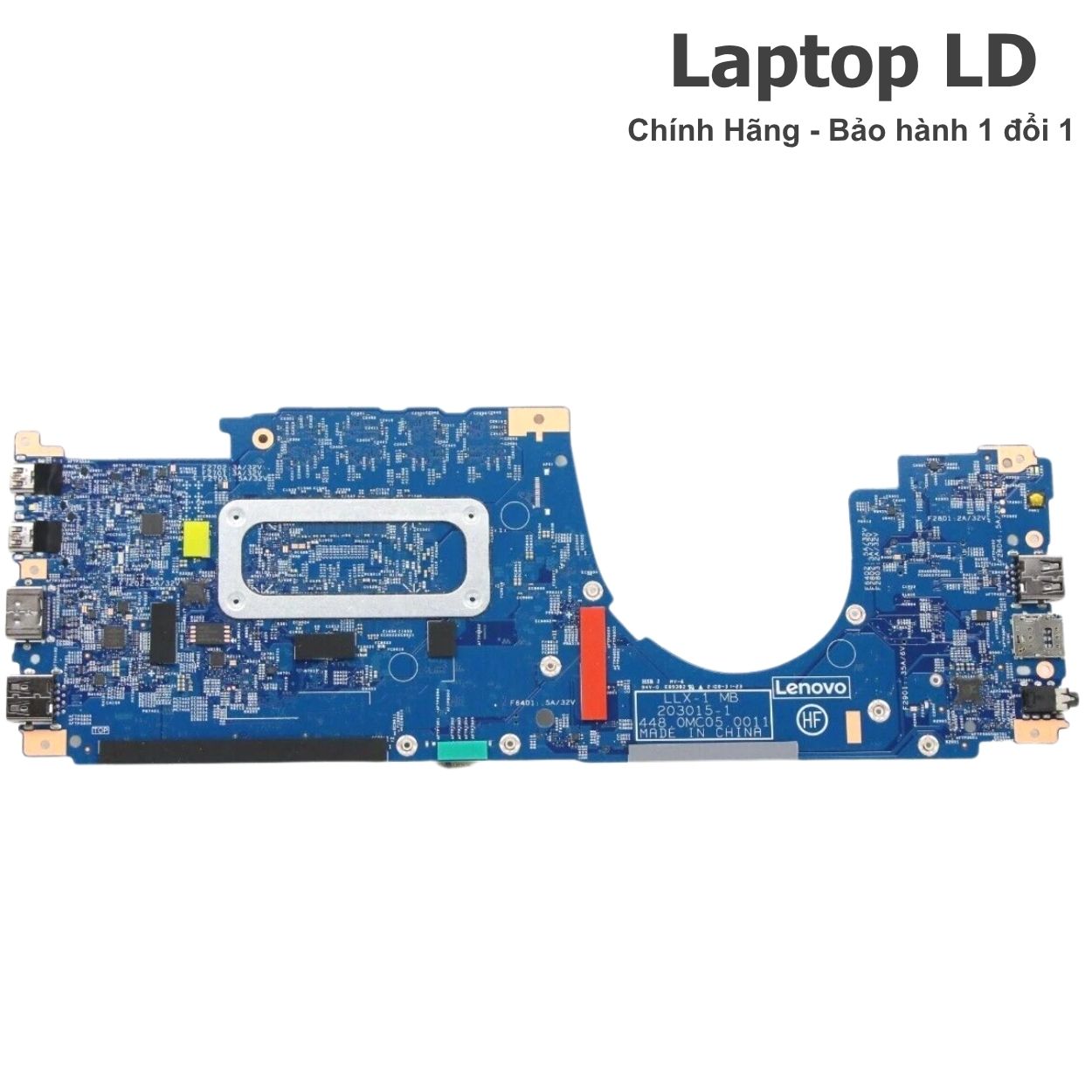

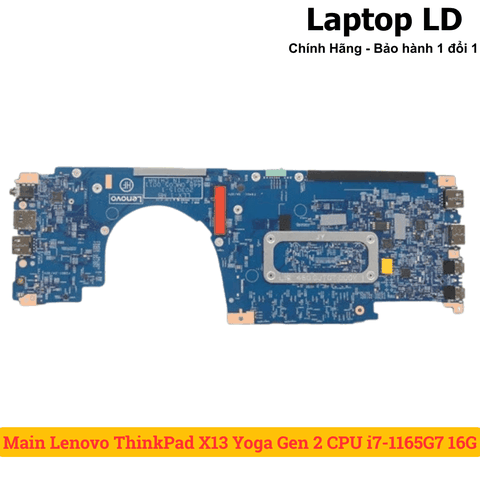

Mặt sau main ThinkPad X13 Yoga Gen 2 – kiểm tra tem FRU, điểm tiếp xúc và tình trạng oxy hóa
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model, mã 203015-1, CPU i7-1165G7, dung lượng RAM onboard, tình trạng bo mạch và gói bảo hành. Với main ThinkPad Yoga xoay gập, tồn kho có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, màn cảm ứng, pin, sạc, cáp xoay, bút, bàn phím, touchpad hoặc vân tay, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, RAM onboard, SSD M.2, cảm ứng, bút, hình ảnh, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad, vân tay, HDMI, USB-A, Thunderbolt 4 và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Lenovo ThinkPad X13 Yoga Gen 2 i7-1165G7 203015-1 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkPad X13 Yoga Gen 2 Intel, machine type 20W8 / 20W9.
- Cấu hình dùng CPU Intel Core i7-1165G7 onboard.
- Mã board 203015-1.
- GPU Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống.
- RAM LPDDR4x-4266 onboard 8GB/16GB/32GB theo cấu hình bo mạch.
- Ổ cứng dùng 1 khe M.2 2280 SSD PCIe NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm ThinkPad X13 Yoga Gen 2 với ThinkPad X13 Gen 2 thường.
- Không nhầm Gen 2 với X13 Yoga Gen 1 i7-10610U hoặc Gen 3 i7-1255U.
- Không ghi RAM rời vì RAM LPDDR4x hàn onboard, không có khe SODIMM.
- Không ghi LAN RJ-45 vật lý hoặc đầu đọc thẻ nhớ vì dòng này không có LAN onboard và không có card reader.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | Intel Core i7-1165G7, 4 nhân 8 luồng, 2.8GHz, Turbo 4.7GHz, cache 12MB. | Nhầm i7-1185G7, i5-1135G7 hoặc CPU đời Gen 1/Gen 3. |
| Mã main | 203015-1. | Đặt theo tên X13 Yoga nhưng không kiểm mã in trên PCB. |
| GPU | Intel Iris Xe Graphics tích hợp. | Ghi nhầm VGA rời hoặc Intel UHD. |
| RAM | LPDDR4x-4266 onboard 8GB/16GB/32GB, không có khe RAM rời. | Tưởng có thể nâng RAM hoặc ghi sai DDR4 SODIMM. |
| Ổ cứng | 1 khe M.2 2280 SSD PCIe NVMe, PCIe x4 / PCIe 4.0 x4 Performance theo cấu hình. | Nhầm M.2 2242, SATA hoặc ghi 2 khe SSD. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 2 Thunderbolt 4 / USB4 40Gbps, HDMI 2.0, jack tai nghe/mic 3.5mm, tùy chọn Nano-SIM và Smart Card. | Ghi thiếu Thunderbolt 4 hoặc ghi sai có LAN RJ-45/card reader. |
| Màn hình | 13.3 inch cảm ứng 16:10, WUXGA 1920x1200 hoặc WQXGA 2560x1600 IPS, hỗ trợ 10 điểm chạm và bút tích hợp tùy cấu hình. | Nhầm sang X13 thường không xoay gập hoặc màn 16:9 đời cũ. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main ThinkPad X13 Yoga Gen 2
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU i7-1165G7, RAM LPDDR4x onboard, SSD M.2 2280, Thunderbolt 4, HDMI, USB-A và khu vực cảm ứng/bút.

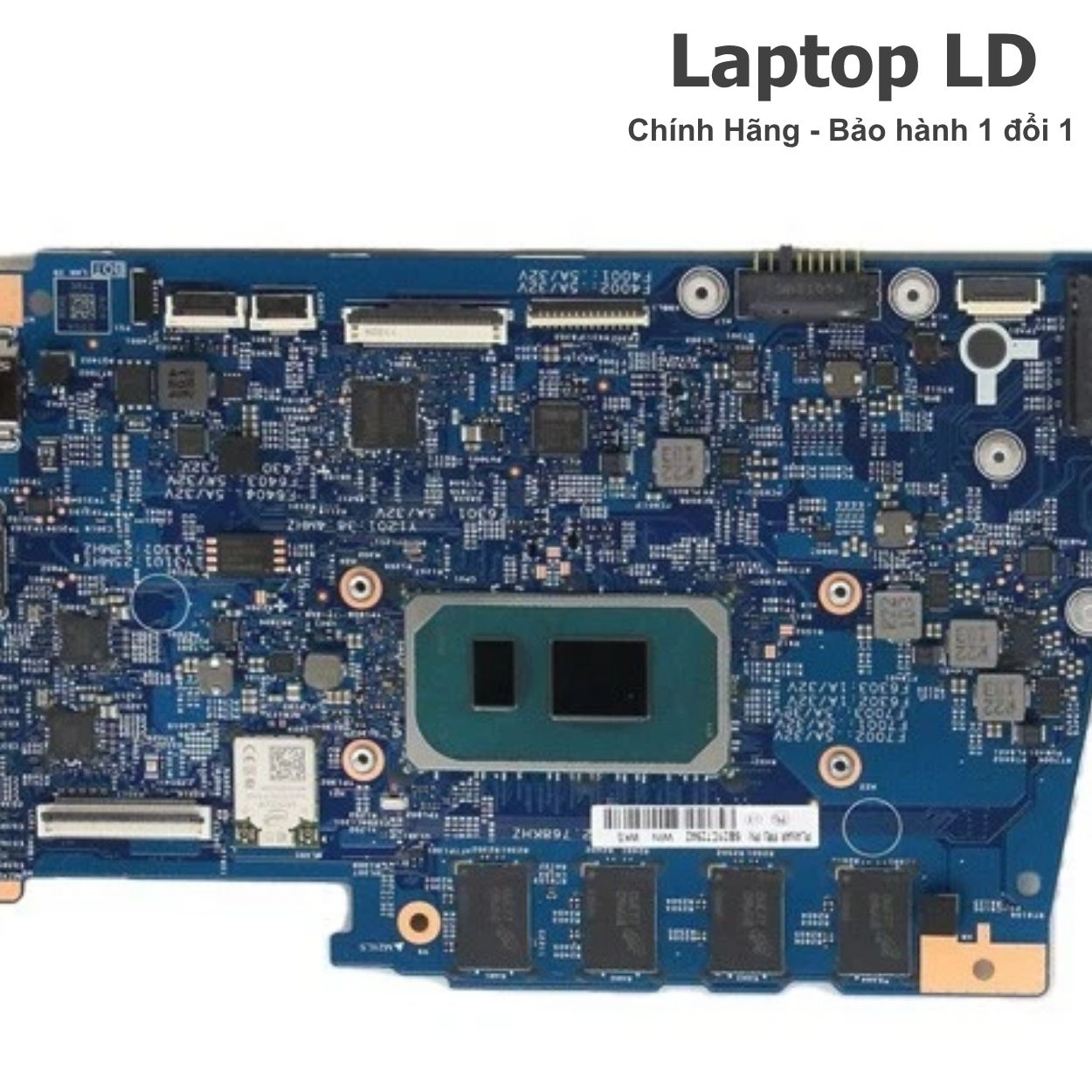

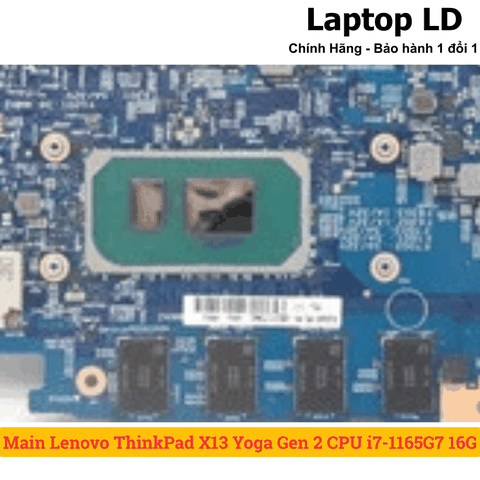

CPU Intel Core i7-1165G7 và RAM LPDDR4x onboard trên main ThinkPad X13 Yoga Gen 2

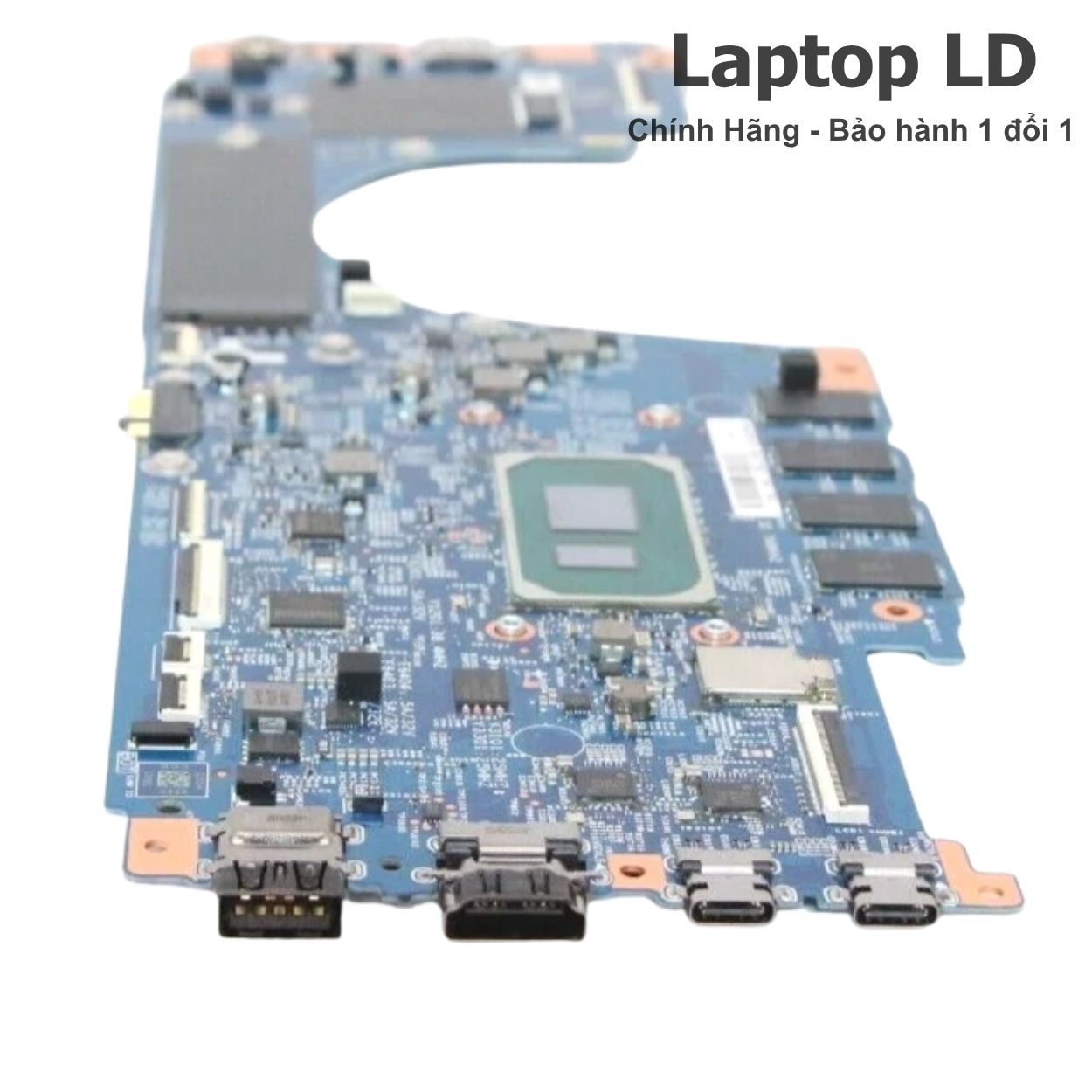

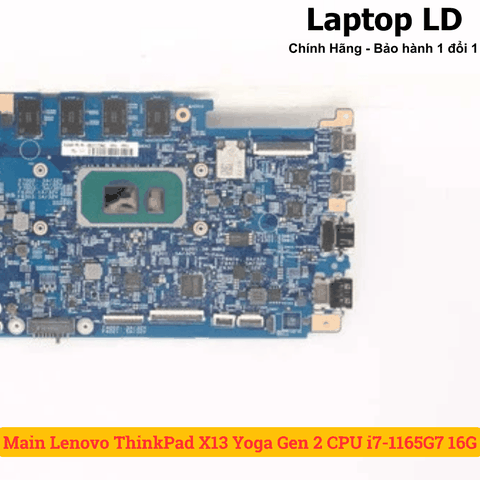

Cụm cổng Thunderbolt 4, HDMI, USB-A trên main ThinkPad X13 Yoga Gen 2
Dấu hiệu nên kiểm tra bo mạch ThinkPad X13 Yoga Gen 2
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc USB-C không nhận hoặc chỉ nhận một cổng Thunderbolt 4.
- Pin 52.8Wh không nạp, báo pin ảo hoặc máy tắt khi rút sạc.
- Máy tự tắt khi xuất màn hình ngoài hoặc dùng dock USB-C.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 NVMe dù SSD đã test tốt.
- Lỗi RAM LPDDR4x onboard gây không POST, treo hoặc xanh màn.
- Máy có nguồn nhưng màn cảm ứng không lên hoặc không xuất hình HDMI.
Lỗi Yoga, cảm ứng và ngoại vi
- Mất cảm ứng, bút không sạc/không nhận hoặc lỗi xoay gập 360 độ.
- Thunderbolt 4 không nhận dock, không xuất hình hoặc không nhận sạc PD.
- Wi-Fi, WWAN, smart card, vân tay, camera IR hoặc bàn phím hoạt động chập chờn.
- Máy từng vào nước, oxy hóa vùng Type-C/HDMI hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch ThinkPad X13 Yoga Gen 2?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD M.2 NVMe, RAM LPDDR4x, BIOS, màn cảm ứng, cáp xoay, bút, HDMI, Thunderbolt 4, USB-A, Wi-Fi, WWAN, camera, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng Thunderbolt 4, HDMI, USB-A, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS/EC có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi sạc USB-C nhẹ, chưa cháy lan sang CPU, RAM, SSD hoặc nguồn chính.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU i7-1165G7, RAM LPDDR4x onboard hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng Thunderbolt 4, nguồn chờ, nguồn CPU hoặc nguồn RAM.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, cảm ứng, Wi-Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main Lenovo ThinkPad X13 Yoga Gen 2 CPU i7-1165G7 203015-1.
| Tên sản phẩm | Main Lenovo ThinkPad X13 Yoga Gen 2 CPU Intel Core i7-1165G7 203015-1 |
|---|---|
| Dòng máy tương thích | Lenovo ThinkPad X13 Yoga Gen 2 Intel, machine type 20W8 / 20W9 |
| Mã main / Board number | 203015-1 |
| CPU | Intel Core i7-1165G7 onboard, 4 nhân 8 luồng, 2.8GHz, Turbo 4.7GHz, cache 12MB. |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống, không phải VGA rời. |
| RAM | LPDDR4x-4266 onboard 8GB / 16GB / 32GB, dual-channel, không có khe RAM rời. |
| Ổ cứng | 1 khe M.2 2280 SSD PCIe NVMe, PCIe x4 / PCIe 4.0 x4 Performance Opal 2.0, dung lượng hỗ trợ tới 2TB theo PSREF. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 2 Thunderbolt 4 / USB4 40Gbps, 1 HDMI 2.0, 1 jack tai nghe/mic 3.5mm, 1 Nano-SIM tùy cấu hình, 1 Smart Card tùy cấu hình. |
| Màn hình | 13.3 inch cảm ứng 16:10, WUXGA 1920x1200 hoặc WQXGA 2560x1600 IPS, hỗ trợ 10 điểm chạm và bút Lenovo Integrated Pen tùy cấu hình. |
| Mạng và kết nối | Intel Wi-Fi 6 AX201, Bluetooth 5.1, WWAN 4G LTE CAT12 tùy cấu hình, không có Ethernet onboard. |
| Sạc | USB-C Power Delivery 45W hoặc 65W, pin Li-Polymer 52.8Wh. |
| Đặc điểm cần lưu ý | Máy xoay gập 360 độ, RAM hàn onboard, màn cảm ứng, bút tích hợp tùy cấu hình, sạc qua Thunderbolt 4, không có LAN RJ-45 vật lý. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc USB-C, cáp Type-C, pin, nút nguồn, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc USB-C | Củ sạc, cáp sạc, 2 cổng Thunderbolt 4, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo ThinkPad, khởi động lặp | SSD M.2 NVMe, BIOS, RAM LPDDR4x, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Mất cảm ứng hoặc bút | Màn cảm ứng, cáp màn, cáp digitizer, garaged pen, cảm biến xoay, BIOS, nguồn phụ. | Cần phân biệt lỗi màn/cáp/bút với lỗi bo mạch. |
| Máy vào nước | Vùng Thunderbolt 4, HDMI, nguồn chờ, RAM onboard, cáp màn, cảm ứng, camera, touchpad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM LPDDR4x, SSD M.2, cảm ứng, bút, hình ảnh, HDMI, Thunderbolt 4, Wi-Fi, Bluetooth và nhiệt độ trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, sạc, SSD, cảm ứng, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc USB-C, pin, SSD, màn cảm ứng, bút, Wi-Fi, WWAN và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, mạch PD, pin, SSD M.2 NVMe, RAM LPDDR4x, BIOS, cảm ứng, bút, HDMI, Thunderbolt 4, USB-A, Wi-Fi, vân tay và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model ThinkPad X13 Yoga Gen 2, CPU Core i7-1165G7, board 203015-1, RAM LPDDR4x onboard, SSD M.2 2280, layout cổng và tem FRU.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, test nguồn, sạc, SSD, màn hình, cảm ứng, bút, HDMI, Thunderbolt, USB, Wi-Fi, âm thanh, bàn phím, touchpad, vân tay và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C/dock để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main ThinkPad X13 Yoga Gen 2 203015-1 chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
203015-1 là mã gì?
203015-1 là mã board dùng để đối chiếu main ThinkPad X13 Yoga Gen 2. Khi đặt main cần xem thêm ảnh tem FRU/PN, CPU và dung lượng RAM onboard.
Main này dùng CPU gì?
Main dùng Intel Core i7-1165G7 onboard, 4 nhân 8 luồng, Turbo tối đa 4.7GHz, cache 12MB.
Máy dùng VGA gì?
Máy dùng Intel Iris Xe Graphics tích hợp, không có VGA rời NVIDIA/AMD.
RAM có nâng cấp được không?
Không. RAM LPDDR4x-4266 được hàn onboard trên main, không có khe RAM rời.
Máy dùng SSD loại nào?
Máy dùng 1 khe M.2 2280 SSD PCIe NVMe. Khi lỗi không nhận ổ, cần kiểm SSD, socket M.2, BIOS và nguồn SSD trước khi kết luận hỏng main.
X13 Yoga Gen 2 có Thunderbolt 4 không?
Có. Máy có 2 cổng Thunderbolt 4 / USB4 40Gbps, hỗ trợ dữ liệu, sạc USB-C Power Delivery và xuất hình DisplayPort.
Máy có cổng LAN không?
Không có LAN RJ-45 onboard. Muốn dùng mạng dây cần adapter USB-C to Ethernet.
Mất cảm ứng có chắc phải thay main không?
Chưa chắc. Cần kiểm màn cảm ứng, cáp màn, digitizer, bút, cảm biến xoay, BIOS và nguồn phụ trước khi kết luận lỗi main.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Khách vẫn nên sao lưu trước nếu máy còn truy cập được.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
