Thay main Lenovo ThinkPad T14 Gen 4 T16 Gen 2 i7-1365U NM-E972 đúng mã
Đúng board NM-E972, CPU i7-1365U vPro, RAM 16GB onboard + 1 khe SO-DIMM; FRU 5B21L58194 chỉ là mã tham khảo/thường gặp và cần đối chiếu tem thực tế. Laptop LD hỗ trợ đối chiếu ảnh main, kiểm tra lỗi nguồn, sạc USB-C, RAM, SSD, Thunderbolt 4, HDMI và LAN RJ-45 trước khi tư vấn sửa hoặc thay.
- FRU tham khảo/thường gặp
- Thunderbolt 4
- LAN RJ-45
- Intel Iris Xe eligible
- Kiểm tra đúng mã
- Hỗ trợ gửi tỉnh
Xác thực kỹ thuật: thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, thông số hãng và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU, đúng RAM onboard và hạn chế mua nhầm mã.

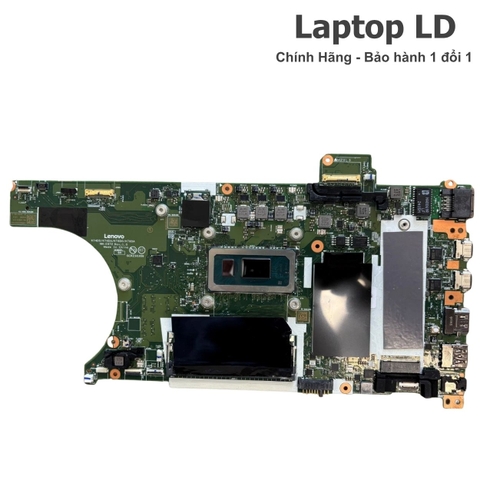

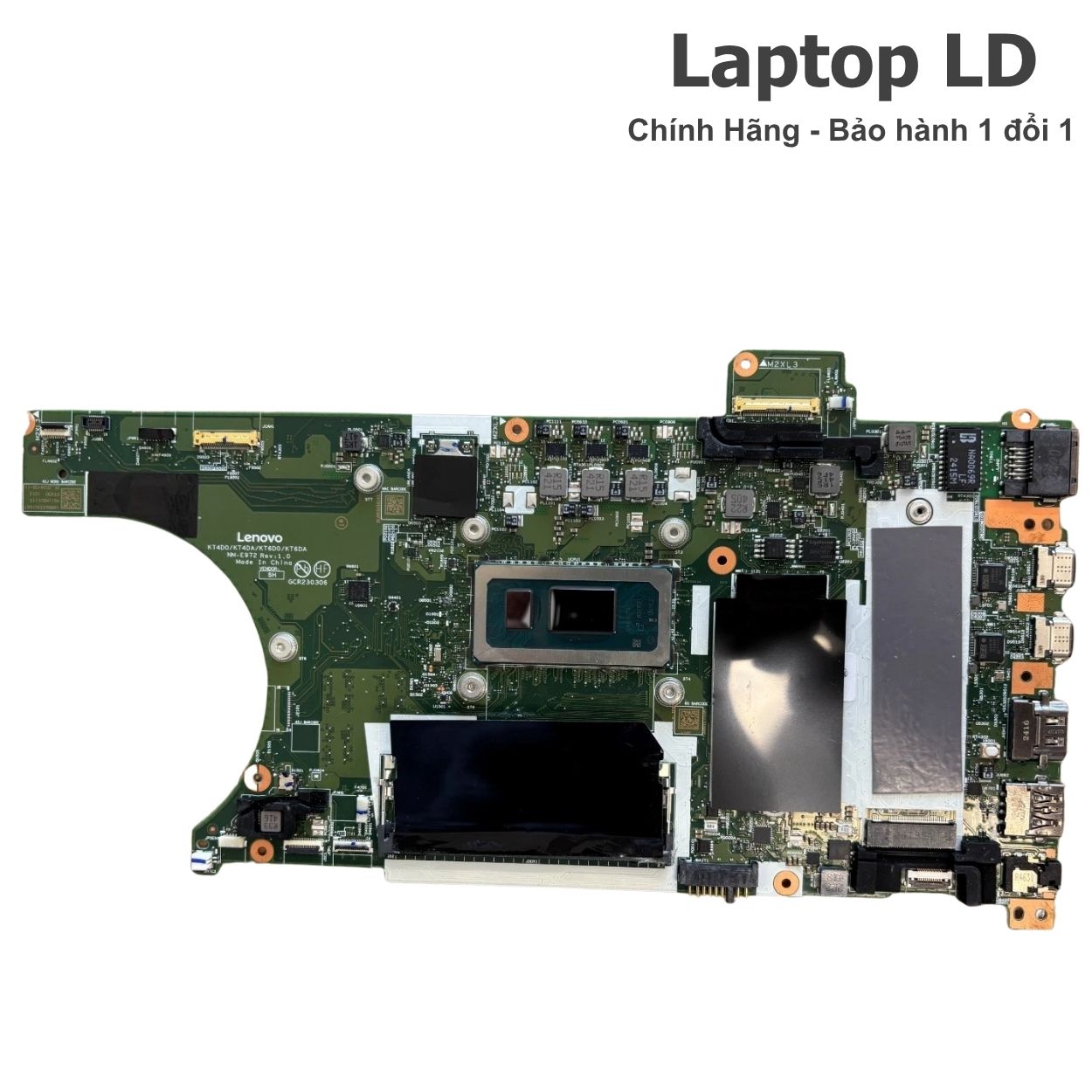

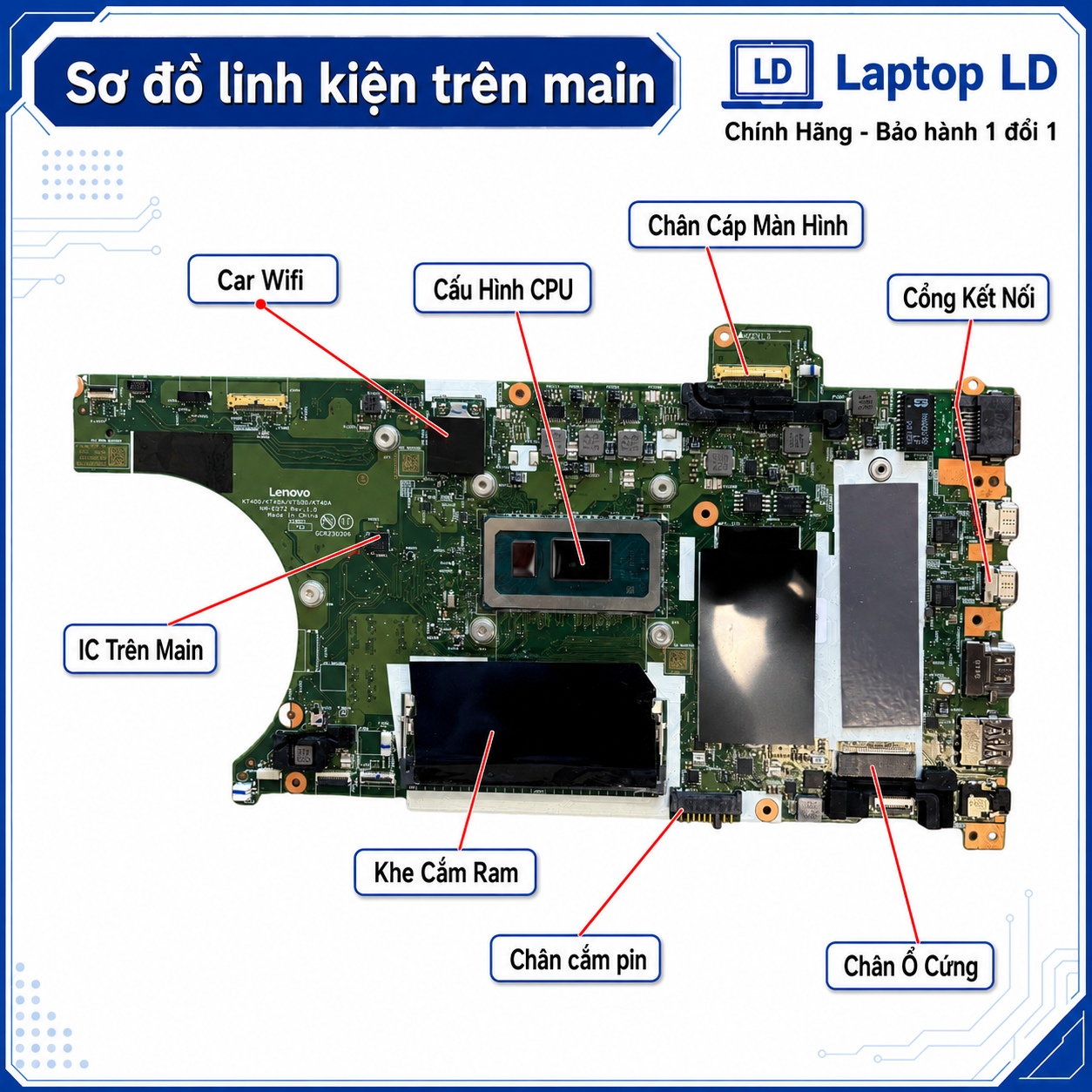

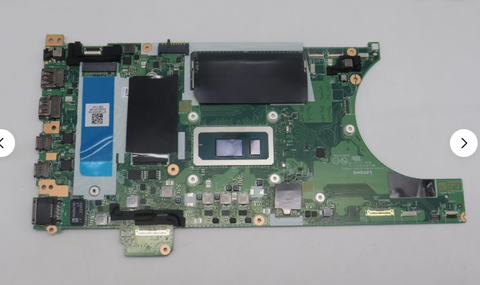

Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkPad T14 Gen 4 T16 Gen 2 i7-1365U NM-E972
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU i7-1365U, RAM onboard, khe RAM SO-DIMM, khe SSD M.2 2280, chipset nguồn, LAN RJ-45, HDMI và cụm Thunderbolt 4 trước khi đối chiếu tổng thể hai mặt.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng main NM-E972 i7-1365U và tránh nhầm sang bản i5, i7-1355U, i7-1360P, AMD hoặc đời máy khác, khách chỉ cần gửi vài ảnh/mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc machine type của ThinkPad T14 Gen 4 / T16 Gen 2.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ board number NM-E972 và tem FRU trên main.
- Ảnh khu vực CPU i7-1365U, RAM onboard, khe SO-DIMM và khe SSD M.2 2280.
- Ảnh cụm cổng Thunderbolt 4, HDMI, LAN RJ-45, USB-A và jack audio.
- Mô tả lỗi thực tế: không nguồn, không sạc, lỗi dock, treo logo, không nhận SSD, lỗi LAN, lỗi HDMI, lỗi USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Báo đúng main NM-E972 theo cấu hình i7-1365U 16GB.
- Tránh nhầm T14 Gen 4/T16 Gen 2 với T14 Gen 3, T16 Gen 1 hoặc bản AMD.
- Nhận diện nhanh lỗi nằm ở main, sạc USB-C, SSD, RAM rời, dock, màn hình hay cáp.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
- Giữ đúng bố trí cổng LAN, HDMI, USB-A và Thunderbolt 4 theo máy doanh nghiệp ThinkPad.
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Lenovo ThinkPad T14 Gen 4 T16 Gen 2 i7-1365U NM-E972 được báo theo đúng mã board, FRU, dung lượng RAM trên main, tình trạng bo mạch và gói bảo hành. Dòng ThinkPad doanh nghiệp dùng main đời cao nên số lượng có thể thay đổi theo từng thời điểm.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ lắp đặt và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, RAM SO-DIMM, màn hình, pin, sạc, cáp, bàn phím hoặc dock, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ xử lý nhanh khi có sẵn đúng main NM-E972 và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa USB-C, LAN hoặc nguồn nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, SSD M.2, RAM onboard, RAM SO-DIMM, hình ảnh, Wi-Fi, Bluetooth, LAN RJ-45, HDMI, Thunderbolt 4, USB-A, âm thanh, bàn phím, touchpad, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch ThinkPad T14 Gen 4 T16 Gen 2 i7-1365U NM-E972 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkPad T14 Gen 4 Intel.
- Lenovo ThinkPad T16 Gen 2 Intel.
- Machine type ThinkPad T14 Gen 4: 21HD, 21HE.
- Machine type ThinkPad T16 Gen 2: 21HH, 21HJ.
- Bo mạch dùng CPU Intel Core i7-1365U onboard.
- Board number NM-E972; FRU 5B21L58194 là mã tham khảo/thường gặp, cần đối chiếu tem thực tế.
- RAM 16GB trên main, có khe RAM SO-DIMM rời theo layout main.
- Ổ cứng dùng 1 khe M.2 2280 PCIe 4.0 x4 NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm ThinkPad T14 Gen 4 / T16 Gen 2 Intel với bản AMD.
- Không nhầm T14 Gen 4 với T14 Gen 3 hoặc T14 Gen 5.
- Không nhầm T16 Gen 2 với T16 Gen 1 hoặc T16 Gen 3.
- Không nhầm i7-1365U với i7-1355U, i7-1360P, i7-1370P hoặc i5-1345U.
- Không ghi VGA rời cho bản NM-E972 i7-1365U UMA Intel Iris Xe.
- Không đặt linh kiện chỉ theo tên máy; cần ảnh mã board và FRU thực tế.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Board number | NM-E972. | Nhầm sang NM-E981, NM-E422, NM-E471 hoặc board khác thế hệ. |
| FRU | FRU thường gặp/tham khảo: 5B21L58194, cần đối chiếu tem thực tế trước khi đặt. | Đặt theo FRU của i5 hoặc i7-1355U rồi không khớp cấu hình ban đầu. |
| CPU | Intel Core i7-1365U, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng. | Nhầm sang i7-1360P hoặc i7-1370P có số nhân/nguồn nhiệt khác. |
| GPU | Intel Iris Xe Graphics eligible, dùng chung bộ nhớ hệ thống; khả năng hiển thị Iris Xe phụ thuộc cấu hình bộ nhớ dual-channel theo nền tảng Lenovo. | Ghi nhầm VGA rời NVIDIA hoặc AMD. |
| RAM | 16GB onboard trên main + 1 khe SO-DIMM. | Tưởng toàn bộ RAM đều rời hoặc nhầm sang bản RAM khác. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4 NVMe. | Nhầm SSD M.2 2242 hoặc tưởng có 2 khe SSD trên main. |
| Cổng ngoài | 2 USB-A, 2 USB-C Thunderbolt 4, 1 HDMI, 1 LAN RJ-45, 1 jack audio 3.5mm. | Bỏ sót LAN RJ-45 hoặc ghi sai không có Thunderbolt 4. |
| Dòng máy | ThinkPad T14 Gen 4 Intel / ThinkPad T16 Gen 2 Intel. | Nhầm sang bản AMD hoặc ThinkPad T14s/T16s/P-series khác layout. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

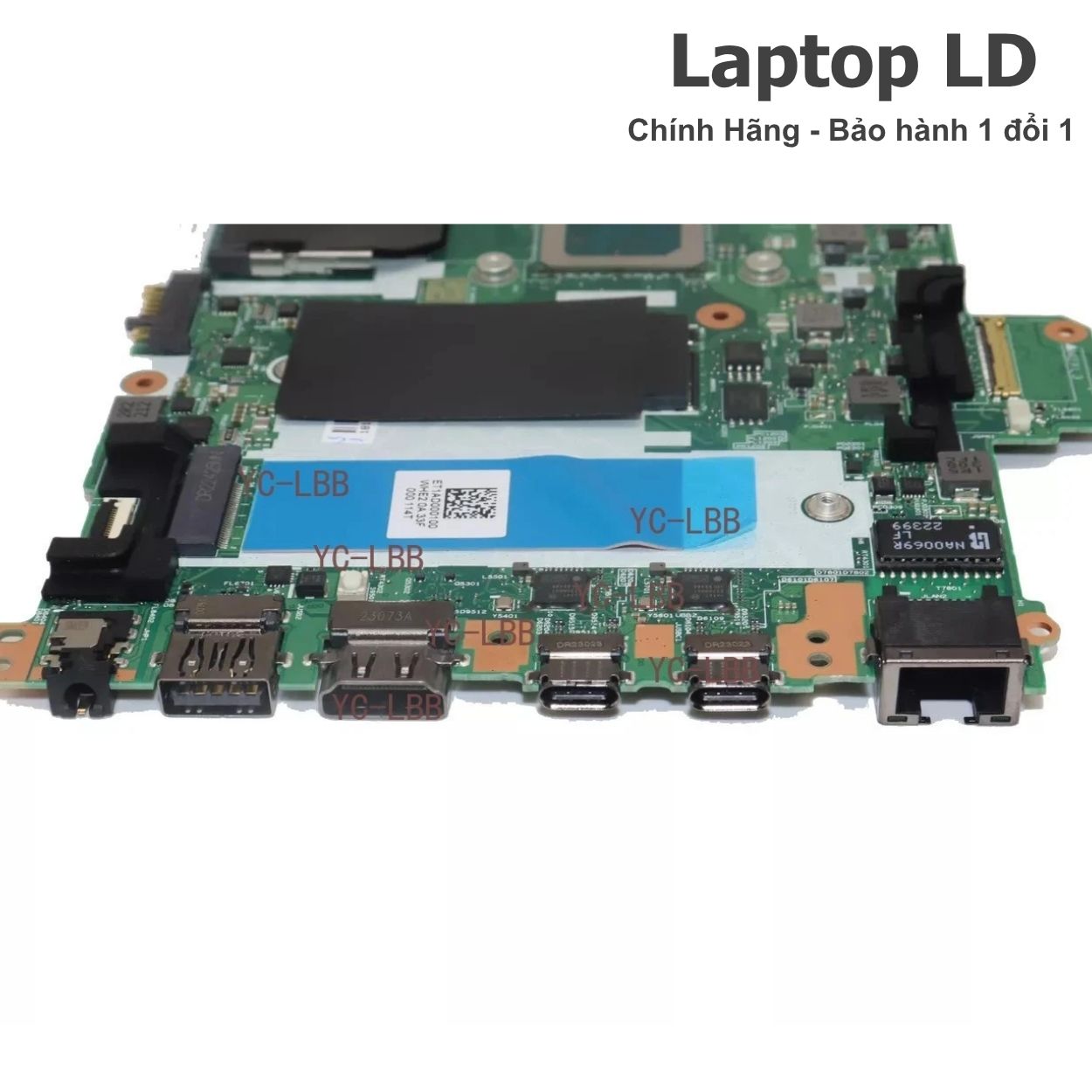

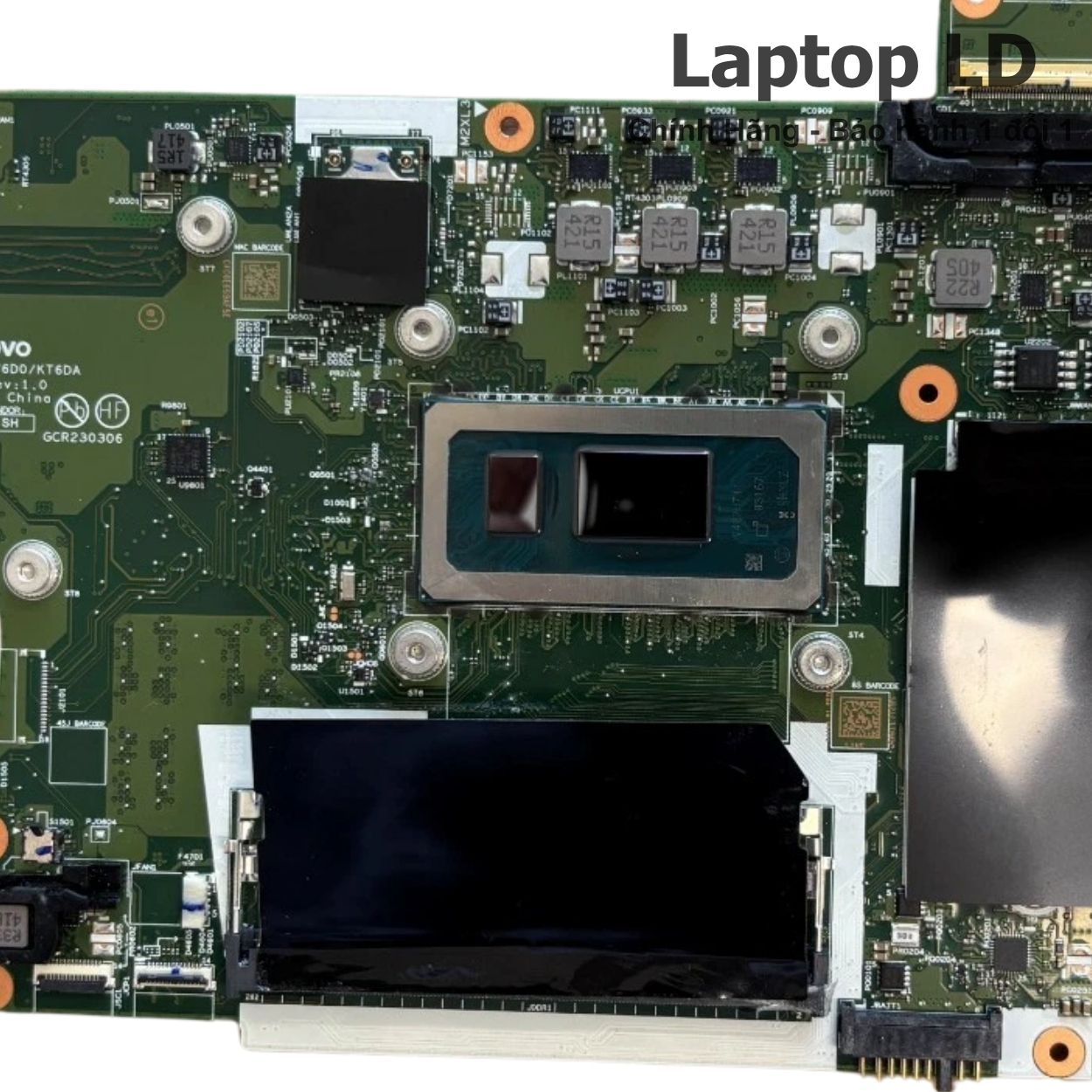

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên bo mạch Lenovo ThinkPad T14 Gen 4 T16 Gen 2 i7-1365U NM-E972
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Core i7-1365U, RAM onboard, khe RAM SO-DIMM, khe SSD M.2 2280 và cụm cổng Thunderbolt 4, HDMI, LAN RJ-45, USB-A.
Dấu hiệu nên kiểm tra bo mạch ThinkPad T14 Gen 4 / T16 Gen 2
Lỗi nguồn, sạc và dock USB-C
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận sạc USB-C hoặc chỉ nhận sạc ở một cổng Thunderbolt 4.
- Máy tự tắt khi cắm dock, xuất màn ngoài hoặc tải CPU.
- Cổng USB-C nóng bất thường, chập sau khi dùng hub/dock kém chất lượng.
- Pin không nạp, máy tắt khi rút sạc dù pin còn dung lượng.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo/ThinkPad, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 2280 dù SSD đã test tốt.
- Máy có nguồn nhưng màn hình đen, không xuất HDMI hoặc Thunderbolt.
- Lỗi RAM onboard hoặc khe SO-DIMM gây không POST, treo hoặc xanh màn.
- Máy nhận RAM chập chờn sau khi va đập, vệ sinh hoặc tháo lắp nhiều lần.
Lỗi cổng và ngoại vi
- LAN RJ-45 không nhận mạng dây dù dây và modem tốt.
- HDMI không xuất hình hoặc chập chờn khi lắc cổng.
- USB-A không nhận chuột, USB, ổ cứng ngoài hoặc thiết bị tốc độ cao.
- Wi-Fi, Bluetooth, camera, loa, mic, bàn phím, touchpad hoạt động chập chờn.
- Máy từng vào nước ở vùng bàn phím làm oxy hóa main, RAM, cổng hoặc mạch nguồn.
Nên sửa hay thay bo mạch Lenovo ThinkPad T14 Gen 4 T16 Gen 2?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD, RAM SO-DIMM, BIOS, màn hình, cáp, cụm cổng Thunderbolt 4, HDMI, LAN, USB-A, Wi-Fi, camera, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở một cổng USB-C, HDMI, LAN, USB-A, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi khe RAM SO-DIMM do bẩn chân, cong chân, hở mối hàn hoặc tiếp xúc kém.
- Lỗi sạc USB-C nhẹ, chưa cháy lan sang CPU, RAM onboard, SSD hoặc nguồn chính.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Core i7-1365U, lỗi RAM onboard hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng Thunderbolt 4, nguồn chờ, nguồn CPU hoặc đường sạc USB-C.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, LAN, Wi-Fi, camera, audio và bàn phím.
- Main cũ cong vênh, đứt mạch nhiều lớp hoặc sửa cổng nhiều lần không còn ổn định.
Thông số kỹ thuật chính
Bảng dưới đây chỉ ghi thông số kỹ thuật của main Lenovo ThinkPad T14 Gen 4 T16 Gen 2 CPU i7-1365U board NM-E972.
| Tên sản phẩm | Main Lenovo ThinkPad T14 Gen 4 T16 Gen 2 CPU Intel Core i7-1365U NM-E972 |
|---|---|
| Dòng máy tương thích | Lenovo ThinkPad T14 Gen 4 Intel type 21HD, 21HE; Lenovo ThinkPad T16 Gen 2 Intel type 21HH, 21HJ |
| FRU / Part number | FRU thường gặp/tham khảo: 5B21L58194, cần đối chiếu tem thực tế trên main cũ hoặc serial máy trước khi đặt. |
| Board number | NM-E972 |
| CPU | Intel Core i7-1365U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, P-core tối đa 5.2GHz, E-core tối đa 3.9GHz, 12MB cache |
| GPU / VGA | Intel Iris Xe Graphics eligible, UMA, dùng chung bộ nhớ hệ thống; khả năng hiển thị Iris Xe phụ thuộc cấu hình bộ nhớ dual-channel theo nền tảng Lenovo. |
| RAM hỗ trợ | 16GB RAM onboard trên main + 1 khe DDR5 SO-DIMM, DDR5-4800, tối đa 32GB theo nền tảng DDR5 |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4 NVMe, hỗ trợ SSD Opal 2.0, dung lượng nền tảng đến 2TB |
| Cổng/khe trên main | Khe RAM SO-DIMM, khe SSD M.2 2280, đầu pin, đầu màn hình, đầu bàn phím, đầu touchpad, đầu loa, đầu quạt, đầu camera, đầu Wi-Fi/WWAN theo cấu hình máy |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 2 USB-C Thunderbolt 4 / USB4 40Gbps, 1 HDMI, 1 LAN RJ-45, 1 jack tai nghe/mic 3.5mm, không có khe SD |
| Màn hình | ThinkPad T14 Gen 4: màn 14 inch 16:10 WUXGA 1920x1200 / 2.2K 2240x1400 / OLED 2.8K 2880x1800; ThinkPad T16 Gen 2: màn 16 inch 16:10 WUXGA 1920x1200 / OLED WQUXGA 3840x2400 |
| Mạng và kết nối | LAN Gigabit RJ-45 Intel I219-LM/I219-V, Wi-Fi 6E Intel AX211 hoặc Qualcomm NFA725A, Bluetooth 5.1/5.2 theo hệ điều hành |
| Sạc | Sạc USB-C Power Delivery 3.0, 45W USB-C hoặc 65W USB-C; T16 Gen 2 có tùy chọn 135W USB-C theo cấu hình |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc USB-C, từng cổng Thunderbolt 4, pin, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc USB-C | Củ sạc, cáp sạc, 2 cổng USB-C, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Lenovo, khởi động lặp | SSD M.2 2280, BIOS, RAM onboard, RAM SO-DIMM, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 2280 | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ SoC hoặc nhiều lớp mạch. |
| Không nhận RAM rời | Thanh RAM DDR5 SO-DIMM, khe RAM, chân socket, BIOS, đường cấp nguồn RAM. | Vệ sinh, thay RAM thử và kiểm khe trước khi kết luận hỏng main. |
| Không xuất hình HDMI/Thunderbolt | Màn, cáp màn, HDMI, USB-C Thunderbolt, driver, BIOS, iGPU. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Mất LAN RJ-45 | Cổng LAN, biến áp mạng, IC LAN, driver, BIOS, đường tín hiệu trên main. | Sửa cổng/IC LAN nếu khoanh vùng được; thay main khi lỗi lan rộng hoặc chập nguồn. |
| Máy vào nước | Vùng bàn phím, nguồn chờ, cổng USB-C, LAN, RAM, SSD, camera, touchpad, loa. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM, SSD, hình ảnh, LAN, HDMI và cổng kết nối trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, RAM rời, màn hình, dock USB-C, mạng LAN và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, pin, SSD M.2 2280, RAM onboard, RAM SO-DIMM, BIOS, hình ảnh, cụm cổng Thunderbolt 4/HDMI/LAN/USB-A và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model, machine type, CPU Core i7-1365U, RAM 16GB onboard, board NM-E972, FRU thực tế hoặc FRU tham khảo/thường gặp 5B21L58194, bố trí cổng và vị trí các đầu cáp.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh/tra keo khi cần, test nguồn, sạc, SSD, RAM, màn hình, cổng, Wi-Fi, LAN, âm thanh, bàn phím, touchpad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C/dock để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Câu hỏi thường gặp
Main NM-E972 dùng cho T14 Gen 4 hay T16 Gen 2?
Main NM-E972 cấu hình i7-1365U 16GB có thể dùng cho Lenovo ThinkPad T14 Gen 4 Intel và Lenovo ThinkPad T16 Gen 2 Intel theo đúng type máy và mã FRU tương ứng.
CPU i7-1365U trên main này có thông số thế nào?
Intel Core i7-1365U là CPU 10 nhân gồm 2 P-core và 8 E-core, 12 luồng, P-core tối đa 5.2GHz, E-core tối đa 3.9GHz, 12MB cache; đồ họa là Intel Iris Xe Graphics eligible theo cấu hình bộ nhớ.
Main này có VGA rời không?
Không. Bản NM-E972 i7-1365U dùng đồ họa tích hợp Intel Iris Xe Graphics eligible/UMA, không phải VGA rời NVIDIA hoặc AMD.
RAM của main NM-E972 là onboard hay rời?
Main có RAM 16GB onboard trên bo mạch và có 1 khe DDR5 SO-DIMM rời. Khi máy lỗi RAM cần kiểm cả RAM hàn trên main và thanh RAM cắm rời.
Máy dùng SSD loại nào?
ThinkPad T14 Gen 4 / T16 Gen 2 Intel dùng 1 khe SSD M.2 2280 PCIe 4.0 x4 NVMe. Khi lỗi không nhận ổ, cần kiểm SSD, socket M.2, nguồn SSD và BIOS trước khi kết luận hỏng bo mạch.
Main này có LAN RJ-45 không?
Có. Dòng ThinkPad T14 Gen 4 / T16 Gen 2 Intel có cổng LAN RJ-45 Gigabit, ngoài ra còn có 2 USB-A, 2 USB-C Thunderbolt 4, HDMI và jack audio 3.5mm.
Có thay chéo sang main i7-1360P hoặc i7-1370P được không?
Không nên thay chéo khi chưa kiểm kỹ. Main i7-1360P hoặc i7-1370P có nền CPU, nguồn nhiệt, cấu hình và mã linh kiện khác. An toàn nhất là thay đúng main theo cấu hình gốc.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD M.2 2280 nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, machine type, ảnh tem đáy, ảnh board number NM-E972, ảnh FRU nếu tem main thực tế có mã này, ví dụ 5B21L58194, ảnh CPU, RAM, khe SSD, cụm Thunderbolt/HDMI/LAN/USB-A và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
